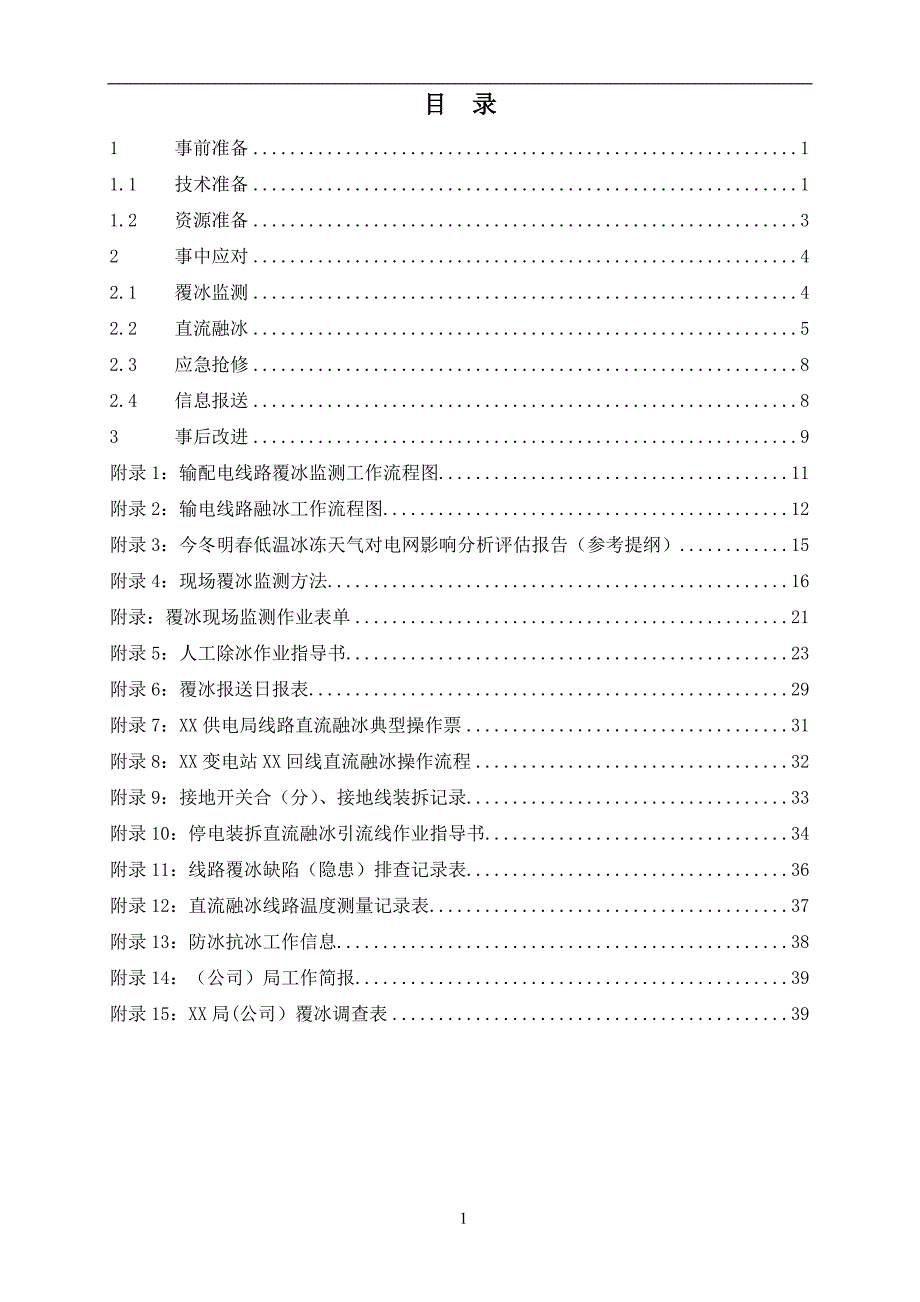

1、 生产运行防冰抗冰工作手册云南电网有限责任公司二一四年十二月目 录1事前准备11.1技术准备11.2资源准备32事中应对42.1覆冰监测42.2直流融冰52.3应急抢修82.4信息报送83事后改进9附录1：输配电线路覆冰监测工作流程图11附录2：输电线路融冰工作流程图12附录3：今冬明春低温冰冻天气对电网影响分析评估报告（参考提纲）15附录4：现场覆冰监测方法16附录：覆冰现场监测作业表单21附录5：人工除冰作业指导书23附录6：覆冰报送日报表29附录7：XX供电局线路直流融冰典型操作票31附录8：XX变电站XX回线直流融冰操作流程32附录9：接地开关合（分）、接地线装拆记录33附录10：停电

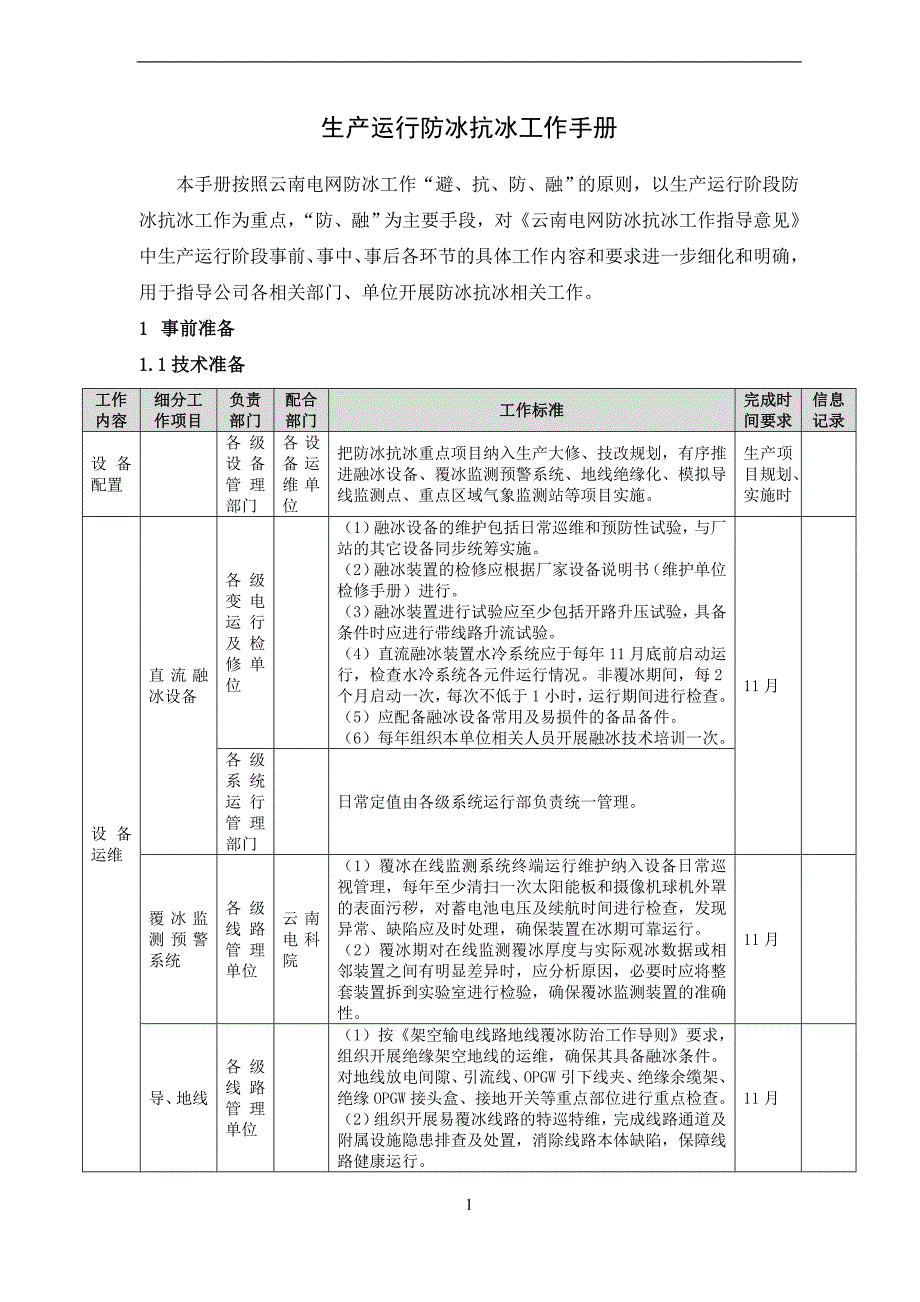

2、装拆直流融冰引流线作业指导书34附录11：线路覆冰缺陷（隐患）排查记录表36附录12：直流融冰线路温度测量记录表37附录13：防冰抗冰工作信息38附录14：（公司）局工作简报39附录15：XX局(公司）覆冰调查表39第 2 页生产运行防冰抗冰工作手册本手册按照云南电网防冰工作“避、抗、防、融”的原则，以生产运行阶段防冰抗冰工作为重点，“防、融”为主要手段，对云南电网防冰抗冰工作指导意见中生产运行阶段事前、事中、事后各环节的具体工作内容和要求进一步细化和明确，用于指导公司各相关部门、单位开展防冰抗冰相关工作。1 事前准备1.1 技术准备工作内容细分工作项目负责部门配合部门工作标准完成时间要求信息

3、记录设备配置各级设备管理部门各设备运维单位把防冰抗冰重点项目纳入生产大修、技改规划，有序推进融冰设备、覆冰监测预警系统、地线绝缘化、模拟导线监测点、重点区域气象监测站等项目实施。生产项目规划、实施时设备运维直流融冰设备各级变电运行及检修单位（1）融冰设备的维护包括日常巡维和预防性试验，与厂站的其它设备同步统筹实施。（2）融冰装置的检修应根据厂家设备说明书（维护单位检修手册）进行。（3）融冰装置进行试验应至少包括开路升压试验，具备条件时应进行带线路升流试验。（4）直流融冰装置水冷系统应于每年11月底前启动运行，检查水冷系统各元件运行情况。非覆冰期间，每2个月启动一次，每次不低于1小时，运行期间进

4、行检查。（5）应配备融冰设备常用及易损件的备品备件。（6）每年组织本单位相关人员开展融冰技术培训一次。11月各级系统运行管理部门日常定值由各级系统运行部负责统一管理。覆冰监测预警系统各级线路管理单位云南电科院（1）覆冰在线监测系统终端运行维护纳入设备日常巡视管理，每年至少清扫一次太阳能板和摄像机球机外罩的表面污秽，对蓄电池电压及续航时间进行检查，发现异常、缺陷应及时处理，确保装置在冰期可靠运行。（2）覆冰期对在线监测覆冰厚度与实际观冰数据或相邻装置之间有明显差异时，应分析原因，必要时应将整套装置拆到实验室进行检验，确保覆冰监测装置的准确性。11月导、地线各级线路管理单位（1）按架空输电线路地线

5、覆冰防治工作导则要求，组织开展绝缘架空地线的运维，确保其具备融冰条件。对地线放电间隙、引流线、OPGW引下线夹、绝缘余缆架、绝缘OPGW接头盒、接地开关等重点部位进行重点检查。（2）组织开展易覆冰线路的特巡特维，完成线路通道及附属设施隐患排查及处置，消除线路本体缺陷，保障线路健康运行。（3）完成各融冰输电线路融冰引流线和短接线的检查、准备工作。11月外部厂站各级系统运行管理部门通知相关电厂配合做好融冰设备的检修维护工作，火电厂做好燃料储备工作。11月信息系统维护云南电科院各设备运维单位（1）对覆冰在线监测系统及信息报送系统进行维护。（2）组织开展覆冰信息报送培训。11月电网风险分析及方式调整电

6、网覆冰风险分析各级设备部管理部门各级系统运行管理部门、各级专业管理单位（1）今冬明春天气趋势预测。与气象部门开展联动，对今冬明春天气趋势进行预测分析，提出重点防范区域，对受低温冰冻天气影响的范围、强度及时间段进行分析。（2）低温冰冻天气对电网及供电的影响分析。把覆冰对电网的影响进行总体分析，提出对500kV、220kV、110kV网架的影响分析，对冰区的市（县）城区供电、涉及民生重要用户进行评估，提出不能同时进行融冰的线路对照表。（3）建议及措施。根据风险分析及评估，初步提出今冬明春电网覆冰应急处置的重点工作思路。11月附录3方式调整各级系统运行管理部各级专业管理单位（1）根据今冬明春低温冰冻

7、天气对电网影响分析评估报告识别出电网各个片区因覆冰故障发生N-1、N-2、N-3等情况下的风险，从方式调整、定值计算等方面进行准备，编制相应预案，组织开展演练。（2）对线路融冰影响送出的电厂进行协调，提前发布预警，合理安排发电，尽量满足融冰需求。11月方案修编融冰相关方案修编各级职能管理部门及专业管理单位修编完善低温雨雪冰冻灾害应急预案、融除冰方案、融冰线路“一线一策”、典型工作票、运行规程、检修手册、作业指导书等，并组织培训演练。对具备交流融冰条件的编制系统变压器融冰或小水电融冰方案。11月应急联动各级职能管理部门与物资（含油料）供应商、路政、交警、气象局签订应急联动协议，确保对抗冰抢险工作

8、给予优先支持。11月图表完善各级应急办各职能部门及时更新相关图表资料，具体包括：低温雨雪冰冻灾害应急预案及现场处置方案；电网覆冰线路风险评估表；电网区域主、配网地理接线图；区域电网一次接线图；道路、交通图；应急指挥中心组织机构图；覆冰监测点分布图（包括在线监测、人员观冰点、模拟导线观冰等）；应急物资清册及记录；应急队伍清册及记录，通讯录（含卫星电话）；应急指挥中心值班表；重要客户信息统计表；物资供应商应急联系通信录；主配网设备受损及供电恢复示意图；重要客户供电恢复表；抢修工作计划及完成情况等图表。11月1.2 资源准备工作内容细分工作项目负责部门配合部门工作标准完成时间要求信息记录人力方面电网

9、方式应急各生产单位根据电网覆冰故障电网方式调整要求，预安排相关应急保障人员。11月观冰人员各线路管理单位根据南网公司输电线路防冰工作导则（试行）人工观冰点设置原则配置观冰人员。开展现场覆冰监测方法培训（附录4）。 11月人工除冰人员各线路管理单位根据覆冰线路区域，按照片区管理原则，合理划分人工除冰责任片区，确定各片区责任人，人工除冰人员掌握人工除冰方法。11月附录5融冰人员各级设备部管理部门各专业管理单位（1）变电运行人员：变电站、电厂融冰站有足够的操作人员。（2）变电检修人员：对融冰厂站安排专业检修人员值守，确保融冰装置故障时，能迅速得到修复。（3）融冰操作负责人：通过集中或分散的方式，储备

10、足够具备调度受令资格，符合要求的融冰操作负责人。（4）融冰线路短接人员：各变电或线路检修单位按照覆冰融冰线路分布、融冰配合工作情况，安排布置片区运维人员，负责融冰线路引流线的短接和拆除。11月应急抢险人员各级设备部管理部门基建部根据风险评估结果，利用内、外部资源，准备观冰、融冰、人工除冰、应急抢险等四类人员。与外协应急抢修队伍签订应急抢修协议，应急抢险队伍应包括生产运行、施工检修、设计等各专业，具备相应条件的应急抢险处置能力。11月相关电厂应急人员各级系统运行管理部门要求相关电厂明确应急期间应急工作流程及责任人员。11月物力方面应急物资各级物资管理部门各专业管理单位（1）做好防冰应急物资的检查

11、补充、储备工作，防冰应急物资的储备按照就近原则进行储备。应急设备、装备及备品备件清单应齐全并造册。应急物资应主要包括：应急发电、保电、应急照明、应急通信、应急抢修、个人应急装备（含外协队伍人员使用）、应急食品等各类物资材料和装备。（2）观冰人员应配备通信、照明、拍照记录、风速仪、电子秤、尺子、个人防护用品等相关装备以满足工作需要。11月应急办公各级应急办各职能部门对应急办公室电脑、电话、传真、打印机、应急办网络信息系统等设备进行检查，确保随时可用。每季度2 事中应对2.1 覆冰监测2.1.1 该项工作重点在各供电局及县公司，工作流程图见附录1。2.1.2 工作流程关键点说明工作内容负责部门（

12、单位）及人员工作标准完成时间要求信息记录安排覆冰监测工作（10）覆冰监测组（1）覆冰监测组主要由各单位输配电专业管理人员、运检人员、群众护线员等组成。应明确各条线路负责人。（2）进入覆冰期，但未发布预警，应安排专人每日监测覆冰在线监测系统数据，如有覆冰数据应立即安排现场复核并上报信息。（3）发布覆冰预警或响应，应按指定时间要求组织现场观冰人员开展现场覆冰监测，同时24小时安排专人值班监测覆冰在线监测系统数据并及时与现场核对确认。组织实施现场覆冰监测工作（20）线路负责人（2）各层级间应明确覆冰信息传递要求。（3）规范各监测点覆冰汇报格式，培训各监测点人员对覆冰类型的识别、计算和覆冰监测方法的学

13、习。（4）人工观冰点设置原则按南网公司输电线路防冰工作导则（试行）执行。现场覆冰监测，上报现场覆冰数据（30）现场观冰人员（1）准备通信、照明、拍照记录、风速仪、电子秤、尺子、个人防护用品等。（2）测量当时风速、温度、湿度，覆冰厚度，上报覆冰监测数据。现场覆冰监测方法见附录4。（3）通过短信汇报覆冰监测组：XX人，XX日，XX时：XX分报告：XXkVXX线路XX区段，导线覆冰厚度XXmm，地线覆冰厚度XXmm，杆塔覆冰厚度XXmm，天气情况：，风速XX，温度XX，湿度XX%，覆冰类型：，附照片。（4）当日两次观测数据覆冰比值变化超过50%的，应重点加强监测，及时上报信息。每日早上08:00前，

14、下午14:30前上报覆冰监测数据核查现场数据是否正常（40）线路负责人（1）指导并收集整理各现场观冰人员上报的覆冰数据和照片，对覆冰数据进行判断审核。（2）对于存在问题的数据，线路负责人要及时反馈到现场观冰人员，安排现场人员重新监测。（3）抽查现场观冰人员的覆冰监测到位情况，核实覆冰数据情况，确保覆冰数据的准确性。数据整理上报（50）线路负责人确定现场覆冰数据后，按照不同覆冰类型，参考以下系数进行折算（雨凇0.85-0.95，混合淞0.7-0.85，雾凇0.3-0.7），并按照观冰工作报表的要求填写覆冰日报表，上报到覆冰监测组。每日早上09:00前，下午15:00前上报覆冰监测数据附录6分析、

15、审核、汇总覆冰在线监测、现场观冰数据（60）覆冰监测组（1）收集覆冰在线监测系统在线监测数据，完成在线监测数据的统计。（2）对线路运维负责人上报的现场覆冰信息进行汇总、分析审核，对在线监测数据进行对照分析，对存在较大差异的覆冰信息重新安排各观冰人员进行复核。（3）确定监测数据准确后，要求填写覆冰信息系统报表。每日15:30前覆冰在线监测系统；附录6提出融除冰建议（80）覆冰监测组当线路覆冰达到以下条件时，具备融冰条件的线路应及时申请融冰：（1）线路覆冰比值超过0.5，且预计未来3天线路所处地区天气持续符合覆冰条件时。（2）同时满足以下三个条件时：中、重冰区线路覆冰比值超过0.4；在线监测观冰每

16、8小时内覆冰厚度增加超过5mm或人工观冰24小时内覆冰厚度增加超过7mm；预计未来3天线路所处地区天气持续符合覆冰条件。（3）对往年覆冰速度较快的特殊线路，当其线路覆冰比值超过0.3，且预计未来3天线路所处地区天气持续符合覆冰条件时。（4）综合人工观冰值，覆冰监测信息系统值，观冰点温度、湿度、风力、气象发展趋势等综合因素，根据融冰线路重要程度安排，按不发生电力安全、设备事故事件的原则提出融冰建议。每日15:30前信息报送系统；附录62.2 直流融冰2.2.1 工作流程图见附录2。2.2.2 工作流程图主要步骤说明工作内容负责部门（单位）及人员工作标准完成时间要求信息记录融冰组组建应急办（1）融

17、冰组：由融冰操作负责人、融冰接线人员、融冰装置操作人员、电网调度员、融冰装置维护人员等组成。11月（2）融冰操作负责人：由具备相应调度资格的人员。（3）融冰接线人员：由各变电站搭接点负责人及成员。（4）融冰装置操作人员：由各变电站当值值班员。（5）电网调度员：当值调度员。（6）融冰装置维护人员：由各融冰装置变电站配备的直流融冰系统检修人员及厂家技术保障人员。融冰计划及申请上报覆冰观测组、融冰组、地调、省调、总调1.融冰计划及申请制定按以下流程及要求实施：根据管辖权限的不同，分别按附录2图1总调调管设备融冰计划及检修申请流程图、图2省调及地调调管设备融冰计划及检修申请流程图具体步骤要求实施。2.

18、按以下原则制定融冰计划：（1）综合人工观冰值，覆冰在线监测系统值，观冰点温度、湿度、风力、气象发展趋势等综合因素，根据融冰线路重要程度安排，不能同时融冰线路等条件，按不发生电力安全、设备事故事件的原则制定融冰计划。（2）要充分考虑从计划上报到批复这段时间线路覆冰的变化，优化融冰顺序，节约时间，预见性的上报计划。（3）当多条线路同时达到融冰条件时，系统运行部应根据系统运行情况，优先安排关键重要线路融冰。（4）各级调度部门对不能安排融冰的应及时给予说明和反馈。（5）当线路覆冰达到以下条件时，及时组织实施融冰计划：a.线路覆冰比值超过0.5，且预计未来3天线路所处地区天气持续符合覆冰条件时。b.同时

19、满足以下三个条件时：中、重冰区线路覆冰比值超过0.4；在线监测观冰每8小时内覆冰厚度增加超过5mm或人工观冰24小时内覆冰厚度增加超过7mm；预计未来3天线路所处地区天气持续符合覆冰条件。c.对往年覆冰速度较快的特殊线路，当其线路覆冰比值超过0.3，且预计未来3天线路所处地区天气持续符合覆冰条件时。（6）达到融冰条件且具备融冰的线路均应提出融冰计划，具体计划融冰时间根据融冰工作安排顺延，可计划至2天后。按流程节点时间各级设备管理部门融冰计划审定按以下原则实施：（1）220kV及以下线路，由各级应急办审核，报经公司设备部审核同意，再向相关调度申请融冰。（2）500kV线路，由各级应急办审核后报公

20、司审核（原则上应经公司应急办领导同意）后，再向相关调度申请融冰。按融冰工作检修申请票要求将线路转至冷备用或检修状态（10）电网调度员将线路由运行状态转至直流融冰需要的状态后通报融冰操作负责人。附录7向相应调度机构申请开展线路融冰工作，接收线路调度权（20）电网调度员、融冰操作负责人（1）向调度机构核实线路所处状态，各侧厂站接地开关拉合情况；（2）管辖调度机构值班调度员将融冰线路各侧线路接地开关调度权委托给融冰操作负责人。将融冰装置、线路操作至检修或冷备用状态（30）融冰操作负责人、融冰装置操作人员融冰操作负责人向变电运行人员核实融冰装置、线路的状态，明确融冰装置、线路目前应处于的状态。附录7、

21、8合上线路相应厂站融冰隔离开关（40.1）融冰操作负责人、融冰装置操作人员融冰引流线不需搭接的执行该步骤：若不用开展融冰接线的，融冰装置厂站运行人员根据融冰操作负责人操作指令，合上导线（地线）融冰隔离开关。附录7、8相应厂站搭接线路融冰专用引流线（40.2）融冰接线人员按110kV及以上电压等级输电线路直流融冰引流线安装与拆除作业指导书执行。工作票、附录9、10将待融冰线路、融冰装置母线转为冷备用状态(50)融冰操作负责人、融冰装置操作人员变电运行人员根据融冰操作负责人指令将融冰线路、融冰装置母线操作至冷备用状态。附录7、8下令启动融冰装置，并选择对应融冰方式，开始直流融冰(60)融冰操作负责

22、人、融冰装置操作人员（1）变电运行人员根据融冰操作负责人指令将融冰装置操作至极连接状态，选择对应融冰方式，设置融冰电流目标值、升降速率等融冰参数，对融冰装置解锁升流。（2）操作后需现场核实融冰极隔离开关动作情况与参数设置情况一致；升流前核实融冰装置保护定值；所有参数的设置必须与融冰操作负责人下达指令一致，确保融冰设备运行正常，操作完成后注意观察交直流系统电压是否正常。附录7、8通知相关厂站红外测温，覆冰观测组观测覆冰脱落情况(70)融冰装置操作人员、覆冰监测人员（1）融冰装置厂站监测。（2）线路覆冰观测人员现场观测（不记录，仅口头汇报）。每20分钟内开展一次测温附录12组织相关人员进行分析，制

23、定处置策略(70.1.2.1.1)融冰组融冰过程发生故障跳闸：（1）根据跳闸情况及保护动作信息分析跳闸原因。（2）协调相应单位、部门现场核实现场，确定跳闸原因。（3）协调安排消除存在的故障。下令停止直流融冰，并将融冰装置转为极隔离状态(80)融冰操作负责人（1）得到现场观冰人员汇报线路脱冰后或者线路、光缆现场检测温度超过限值，下令融冰装置操作组，将融冰电流降为0A。切换融冰方式，重复60至80步骤，开展剩余导地线融冰。（2）本次连接回路融冰结束后，将融冰装置转为冷备用。附录7下令将融冰线路、融冰母线转检修(90)融冰装置操作人员（1）对融冰母线及融冰线路分别进行验电并合上接地开关或装设接地线。

24、2）线路装有融冰隔离开关的线路，拉开隔离开关即可。附录8、9拉开线路相应厂站融冰隔离开关(100.1)融冰操作负责人、融冰装置操作人员融冰引流线不需搭接的执行该步骤：融冰装置厂站拉开融冰隔离开关，确保融冰线路与融冰装置可靠隔离，线路具备复电条件，融冰线路恢复至调度移交时的状态。附录7、8相应厂站拆除线路融冰专用引流线(100.2)融冰接线人员融冰引流线需搭接的执行该步骤：拆除线路两端融冰的引流线或短接线，确保线路与融冰装置可靠隔离，线路具备复电条件，融冰线路恢复至调度移交时的状态。工作票、附录9、10汇报融冰情况，移交调度权(110)电网调度员、融冰操作负责人（1）告知调度机构融冰工作完成情

25、况，以及现场脱冰情况。（2）向调度机构交还融冰线路各侧接地开关的操作授权。（3）融冰工作终结后，管辖调度机构值班调度员将融冰线路各侧线路接地开关调度权收回，同时通报各变电站。附录7整理融冰工作存在问题、提出改进建议、参加应急工作例会、传达指挥部工作要求(120)融冰组、应急办（1）对当天融冰工作进行回顾总结，提出存在的问题及解决建议，提出需要重点关注的线路，调整融冰计划。（2）总结分析当天相关工作开展情况，主要安全风险等，安排布置后续工作。（3）根据情况及时调整预警或相应级别，按要求采取相应的控制措施。覆冰信息报送系统2.3 应急抢修工作内容细分工作项负责部门（单位）配合部门（单位）工作标准完

26、成时间要求信息记录应急抢修设备受损后，按照现场处置方案有序开展抢修工作各级设备管理部各级专业管理单位1.按照编制的现场抢修处置方案有序开展抢修工作，各设备产权单位负责外部协调，确保抢修进度。2.冰灾后电网抢修应遵循以下原则：（1）应按照管控区域不同区段的重要层次进行抢修。（2）如现场条件不允许，可先采用临时措施复电过渡，待冰期结束后按预设方案进行修复。（3）对重要线路设备抢修应以尽快恢复供电为主要目的，可采取原样恢复或确保安全的前提下临时恢复措施，待具备条件后进行重新分析并处置。（4）对复电时间及供电可靠性要求不高的线路，应组织设计单位参与抢修工作，按照加固要求重新设计、施工，一次性完成抢修任

27、务。（5）对供电区域恢复较快、抢修较容易的线路，可考虑优先抢修。3.掌握抢修动态，收集资源投入情况，做好工作签证，按公司应急抢修费用计算要求做好应急抢险项目的结算工作。2.4 信息报送2.4.1 主要工作说明工作内容负责部门（单位）及人员工作标准完成时间要求信息记录覆冰期信息报送各级设备管理部门（1）按要求在覆冰在线监测系统填报冰冻预警信息、覆冰情况信息、融冰工作信息和其他信息（附件13）。（2）对未到达预警或响应需开展融冰的情况，按融冰工作流程开展相关工作。（3）每天上午10时前将当日工作情况按简报模版要求上报上级单位（附件14）。每天16时覆冰在线监测系统（附录13）、附件14覆冰预警及响

28、应期信息报送各级应急办（1）进入覆冰预警期或应急响应时，信息报送按各级应急预案的要求报送。信息出口由各级应急办统一负责，对上信息需由各级应急办严格审核，对外信息需上级应急办审核同意。（2）进入覆冰预警期或应急响应后，除应急预案要求报送的信息资料外，各级设备管理部门仍应按要求在覆冰在线监测系统报送冰冻预警信息、覆冰情况信息、融冰工作信息和其他信息。按预案规定要求；每天16时覆冰期覆冰数据的分析整理云南电科院每天组织对覆冰在线监测系统数据进行填报，对数据进行整理分析审核把关，并上报公司设备部进行发布。每天16:30时覆冰在线监测系统覆冰期信息发布公司设备部在冬季整个覆冰期内，覆冰信息系统信息由公司

29、设备部负责对南网电科院、公司安监部、系统运行部及各供电单位发布。每天17：00覆冰在线监测系统3 事后改进工作内容细分工作项负责部门（单位）配合部门（单位）工作标准完成时间要求信息记录总结改进总结改进各级应急办各职能部门（1）对本轮次防冰抗冰工作进行总结改进，分析存在问题并提出改进措施，重点为管理部分提供输入，兼顾短期能改进的技术工作。（2）全面总结防冰防冰工作经验，分析存在问题并提出改进措施，对出现的重大事件应进行详细的分析总结。每轮覆冰结束后；每年冰期结束两周内冰区数据完善各级设备管理部各级输配电线路管理单位对所辖覆冰在线监测系统与人工观冰数据进行统计分析，并将数据报送云南电科院。3月附录

30、15云南电科院（1）根据各供电单位上报的覆冰数据，修编完善冰区分布图。11月（2）负责对人工观冰、覆冰在线监测数据进行对比分析，编写覆冰在线监测系统数据分析报告。对异常装置应进行分析处理。3月隐患排查对受覆冰影响的输配电设备全面巡视和逐基登塔检查，及时消除缺陷和隐患各级设备管理部各级输配电线路管理单位（1）检查所有覆冰区域的线路导、地线有无断股，悬垂线夹处导、地线有无明显滑移迹象或其他异常情况，检查地线绝缘子有无侧转、导线绝缘子串有无倾斜，导、地线有无从压接管脱出迹象及其他异常情况，基础有无移位变形、基础周围地质是否发生突起和沉陷情况，必要时进行基础沉降的测量。（2）对覆冰厚度超过设计值、局部

31、塔材变形弯曲的杆塔，进行本铁塔以及临塔倾斜、横担歪斜度的测量和临档的弧垂值测量。（3）对受损严重并经修复后的直线杆塔所处的耐张段内各杆塔进行倾斜、横担歪斜度的测量和各档弧垂值测量。对受损严重经修复后的耐张杆塔前后的耐张段内各杆塔进行倾斜、横担歪斜度的测量，对弧垂进行抽检。（4）检查覆冰预警终端是否完好，各部件连接是否牢固。（5）检查具备地线融冰线路的地线放电间隙、OPGW引下线夹、绝缘余缆架、绝缘OPGW接头盒、接地刀闸。（6）对实施地线融冰的线路，应于4月合上绝缘架空地线的接地点，实施接地，并检查接地设施完好。（7）对检查过程中发现的问题应及时进行分析，把需要抗冰加固的项目纳入生产项目库，有

32、计划组织实施。4月附录11 28附录1：输配电线路覆冰监测工作流程图附录2：输电线路融冰工作流程图附录3：今冬明春低温冰冻天气对电网影响分析评估报告（参考提纲）1 今冬明春天气趋势预测1.1天气趋势预测1.2重点防范区域1.3受低温冰冻天气影响的范围、强度及时间段分析2 低温冰冻天气对电网及供电的影响分析2.1总体分析2.2对500kV主网的影响分析2.3对220kV网架的影响分析2.4对冰区市（县）城区供电的影响分析2.5对涉及民生重要用户的影响分析2.6不能同时进行融冰的线路对照表3 建议及措施附录4：现场覆冰监测方法一、覆冰类型覆冰按形成条件及性质可分为雨凇、混合凇、软雾凇、白霜、积雪五

33、种类型。根据气象观测和输电线路运行经验，在入冬或初春季节，当风速在110m/s，空气湿度超过85%时，气温从0逐步下降致-15过程中，将在导线表面逐步生成雨凇、混合凇、雾凇；如果继续下雪，积雪进一步堆积在线路覆冰上。所以输配电线路的实际覆冰大部分情况是雨凇、混合凇、雾凇及积雪的一个混合体。序号覆冰类型图示覆冰性质形成条件1雨凇纯粹、透明的冰，坚硬，可形成冰柱，密度为0.9g/cm3或更高，粘附力很强在低地由过冷却雨或毛毛细雨降落在低于冻结温度的物体上形成，气温-20；在山地由云中来的冰晶或含有大水滴的地面雾在高风速下形成，气温-402混合凇不透明（奶白）或半透明冰，常由透明和不透明冰层交错形成

34、坚硬；密度为0.6-0.9g/cm3，粘附力强在低地由云中来的冰晶或有雨滴的地面雾形成，气温-50；在山地，在相当高的风速下，由云中来的冰晶或带有中等大小水滴的地面雾形成，气温-10-33雾凇白色，呈粒状雪，质轻，为相对坚固的结晶，密度为0.3-0.6g/cm3，粘附力颇弱在中等风速下形成，在山地由云中来的冰晶或含水滴的雾形成，气温-13-84白霜白色，雪状，不规则针状结晶，很脆而轻，密度为0.050.3g/cm3，粘附力弱水汽从空气中直接凝结而成，发生在寒冷而平静的天气，气温低于-105积雪在低地为干雪，密度低，粘附力弱；在丘陵为凝结雪和雨夹雪或雾，质量大粘附雪经过多次融化和冻结，成为雪和

35、冰的混合物，可以达到相当高的质量和体积二、覆冰对输配电线路的危害线路覆冰会引起超荷载、不平衡张力、覆冰闪络及导线舞动等危害。根据导线覆冰引发事故情况的不同，可将事故分为机械故障和电气故障两大类。机械故障包括杆塔受损或倒塌、导线或地线拉伸、抽芯、断股等等；电气故障包括不均匀脱冰跳跃、覆冰闪络、过载冰弧垂过大等。三、覆冰监测方法现场的覆冰报送准确性是整个覆冰监测工作的首要条件，但是导线的覆冰多出现不规则的形状，加之在现场的观冰人员由于综合素质等差异，导致现场观冰人员很难准确表达输配电线路的覆冰厚度。为了确保覆冰监测工作能够有效开展，本着方便现场监测、方法简单实用的原则，并根据历年来的抗冰经验将覆冰

36、监测方法给予了规范和固化：此方法分两部分内容：1.线路负责人覆冰监测方法；2.现场覆冰监测人员（护线员）监测方法。1.线路负责人覆冰监测方法关键控制点1测量温度、湿度、风速等记录信息。温湿度表不能立刻读取数据，要摆放一定时间，待表针不再变化后读取。2测量杆塔覆冰厚度及线路掉落地上的冰厚量取导地线掉落的覆冰时应量取已有导地线纹路的外侧边缘纵切面。3与导地线覆冰情况进行对比，估算出导地线覆冰厚度，填入覆冰记录表。注意导地线覆冰未包圆时，例如雾凇情况，应视雾凇长径长度进行折算（一般为：长径值/2）。4用测量设备测量覆冰后导线距离，填入覆冰记录表。对导地线距离明显不满足运行要求的情况，应及时上报覆冰监

37、测小组。5对现场导地线覆冰情况进行拍照，并整理好现场覆冰监测数据、覆冰类型、覆冰照片上报覆冰监测小组分析审核。拍照应清晰准确，现场发送后，原始照片应留存，避免因压缩造成图片模糊不清。6线路负责人根据现场覆冰监测人员汇报数据，结合覆冰在线监测系统覆冰数据进行分析对比，填报覆冰监测报表并上报。填写覆冰监测报表应准确清晰，避免因人为失误造成的数据填写错误。2.现场覆冰监测人员（护线员）监测方法1每天早上08:00和15:00前，对自己所监测区段塔位进行覆冰监测，在覆冰监测塔位用尺子测量杆塔覆冰厚度及线路掉落在地上的冰厚。应按时间要求，及时观测现场覆冰值，并能准确读数。2根据测量冰厚对比导地线覆冰情况

38、估算出导地线覆冰厚度并记录。对比导地线覆冰厚度时应尽量减小因人为因素造成的严重误差。3根据自身情况，在有条件的情况下，对线路现场覆冰情况进行拍照。拍照应清晰准确。4对自己所管辖的覆冰监测塔位导地线、杆塔覆冰厚度、覆冰类型进行整理，如有照片，应将现场照片一并上报给覆冰监测小组相关分管人员。上报覆冰信息应准确清晰，避免因人为失误造成的数据误差较大的问题。附表：覆冰现场监测作业表单作业班组作业开始时间作业结束时间监测任务监测负责人监测人员线路名称杆塔段一、作业前准备1.资料监测区段设计覆冰值资料，带到现场的图纸、技术文件确认( )2.安全用具个人防护工具（ ）套；医疗急救箱（ ）套；安全带（ ）条

39、望远镜（）台；照明设备（）台；相机（）台；可拍照传送手机（ ）确认( )3.工器具个人工器具( )套；卷尺（ ）把；风速仪（ ）台；测高仪（ ）台；电子称（ ）确认( )4.风险点分析人员砸伤、触电确认( )被狗咬伤确认( )穿行崎岖山路时摔伤确认( )低温冻伤确认( )冰凌路面行车确认( )野外迷路走失确认( )5.作业前安全交底作业负责人已向全体工作人员宣读各项安全措施，工作人员已正确理解各项风险，并执行相关风险预防控制措施。确认( )二、 作业过程存在风险控制措施人员砸伤、触电带安全帽，沿上风或外侧行走，始终认为线路带电 确认( )被狗咬伤注意观察，配备急救药 确认( )穿行崎岖山路时

40、摔伤配备防滑鞋、携带充足的照明设备及外伤药 确认( )低温冻伤选择合适的作业人员，穿戴具有防寒功能的防护劳保用品，冻伤后不可直接用火烤，不可用热水浸泡 确认( )冰凌路面行车检查车况，注意路况，车辆配备防滑链 确认( )野外迷路走失双人监测，携带必要的通信装备。 确认( )作业标准接受工作任务按计划监测时间赶赴监测点开展覆冰及融冰监测工作。现场覆冰一、现场覆冰监测充分利用周围参照物，如绝缘子、分离导线的间隔棒以及其它可进行比对的物体，如有导线掉落的冰块时可用卷尺进行实际测量，根据现场情况多角度观测比对，得出较为准确的数据上报。二、观测人员应在杆塔倒杆范围及导地线脱冰掉落可能砸到的范围外观测。填

41、写观测记过填写观测主要记录。工作结束工作结束前，检查所有工具已收拾完毕、人员已撤离；填写、上报工作结论。作业记录确认（ ）监测类别序号电压等级（kV)线线路名称杆塔号级别导线覆冰厚度(mm)地线覆冰厚度(mm)导线地线天气情况风速、风力温度湿度导线对地距离覆冰类型覆冰比值覆冰比值现场覆冰监测记录12345三、作业终结1异常情况记录2新增风险及其控制措施3工作结论4备注*填写说明：1）“确认（）”说明：如已执行则填写“”，没有执行则填写“”，无需执行则填写“O”；2）需要对异常进行详细描述时，请填写至异常表述栏；3）作业过程中有新增的风险及其控制措施，填写至相应栏中；4）工作结论描述整个作业完成

42、情况及存在的遗留问题。附录5：人工除冰作业指导书35kV架空线路停电人工除冰作业指导书作业班组工作日期作业任务工作安排人工作班成员工作负责人变电站名称线路名称工作地点一、作业前准备1、出发前准备人员人员资质、职业禁忌、身体状况、精神状态满足工作要求。确认( )车辆已开展车辆安全检查，做好防滑保护措施，并已确定最佳行驶路线。确认( )工器具绝缘手套、绝缘鞋、绝缘棒、接地线、临时接地棒、验电器、安全帽、双保险安全带、警示牌、安全围栏、脚踏板/脚扣、吊物绳、个人工具、急救包、白棕绳(长50m-60m,粗14mm或16mm)、滑轮。确认( )资料35kV线路单线图确认( )材料无确认( )2、工作许可
