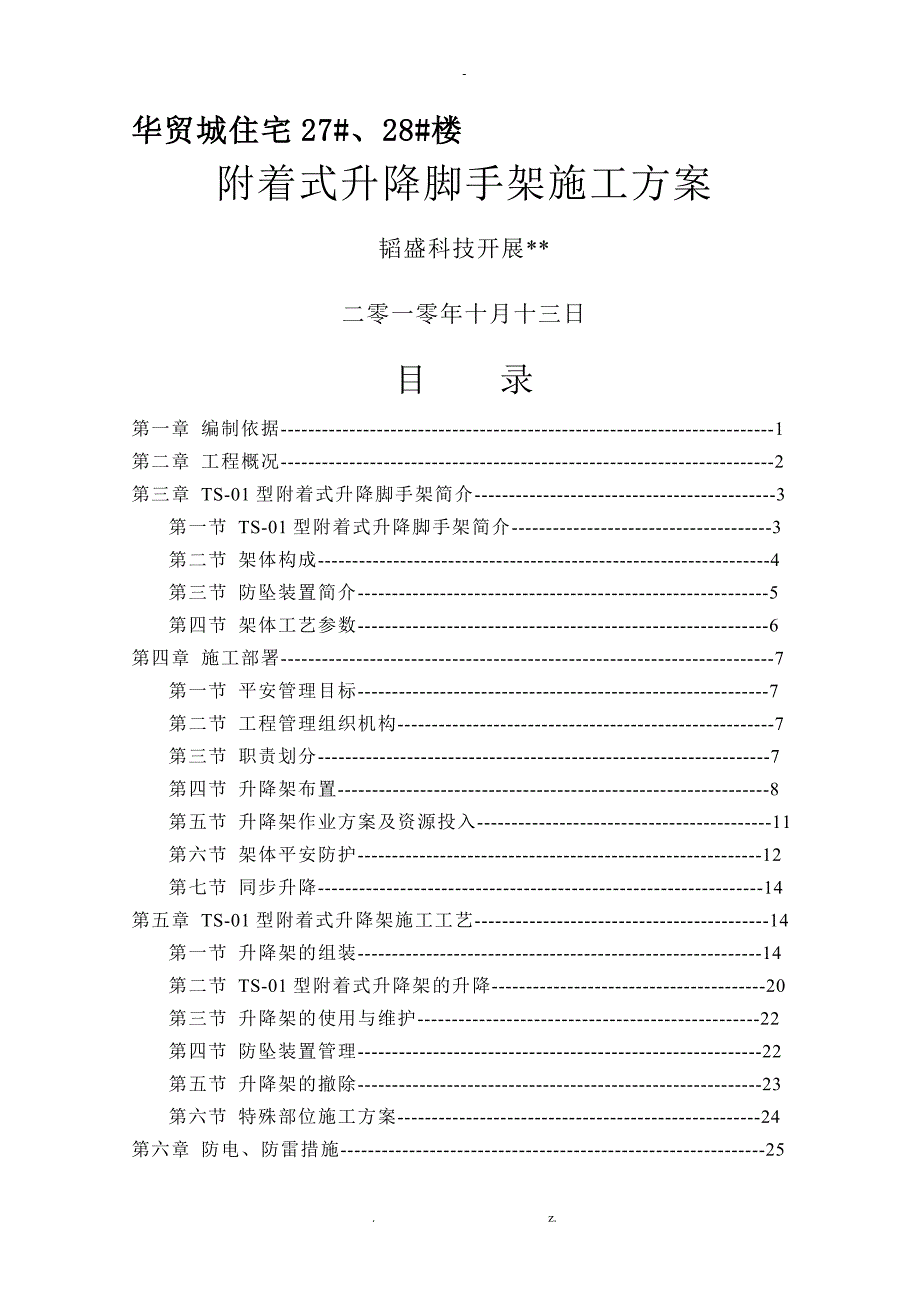

1、华贸城住宅27#、28#楼附着式升降脚手架施工方案韬盛科技开展*二零一零年十月十三日目 录第一章 编制依据-1第二章 工程概况-2第三章 TS-01型附着式升降脚手架简介-3第一节 TS-01型附着式升降脚手架简介-3第二节 架体构成-4第三节 防坠装置简介-5第四节 架体工艺参数-6第四章 施工部署-7第一节 平安管理目标-7第二节 工程管理组织机构-7第三节 职责划分-7第四节 升降架布置-8第五节 升降架作业方案及资源投入-11第六节 架体平安防护-12第七节 同步升降-14第五章 TS-01型附着式升降架施工工艺-14第一节 升降架的组装-14第二节 TS-01型附着式升降架的升降-

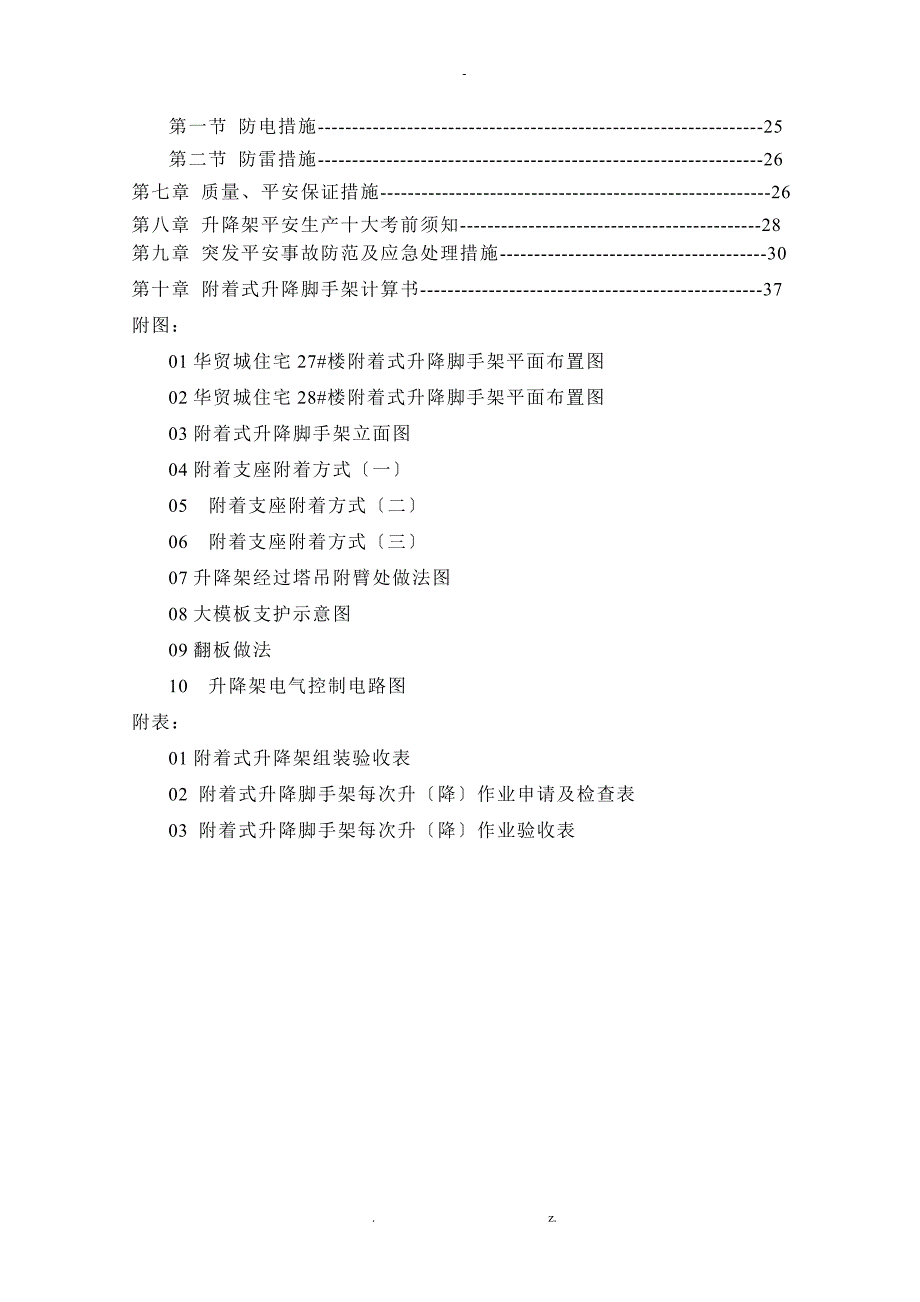

2、20第三节 升降架的使用与维护-22第四节 防坠装置管理-22第五节 升降架的撤除-23第六节 特殊部位施工方案-24第六章 防电、防雷措施-25第一节 防电措施-25第二节 防雷措施-26第七章 质量、平安保证措施-26第八章 升降架平安生产十大考前须知-28第九章 突发平安事故防范及应急处理措施-30第十章 附着式升降脚手架计算书-37附图：01华贸城住宅27#楼附着式升降脚手架平面布置图02华贸城住宅28#楼附着式升降脚手架平面布置图03附着式升降脚手架立面图04附着支座附着方式一05 附着支座附着方式二06 附着支座附着方式三07升降架经过塔吊附臂处做法图08大模板支护示意图09翻板做

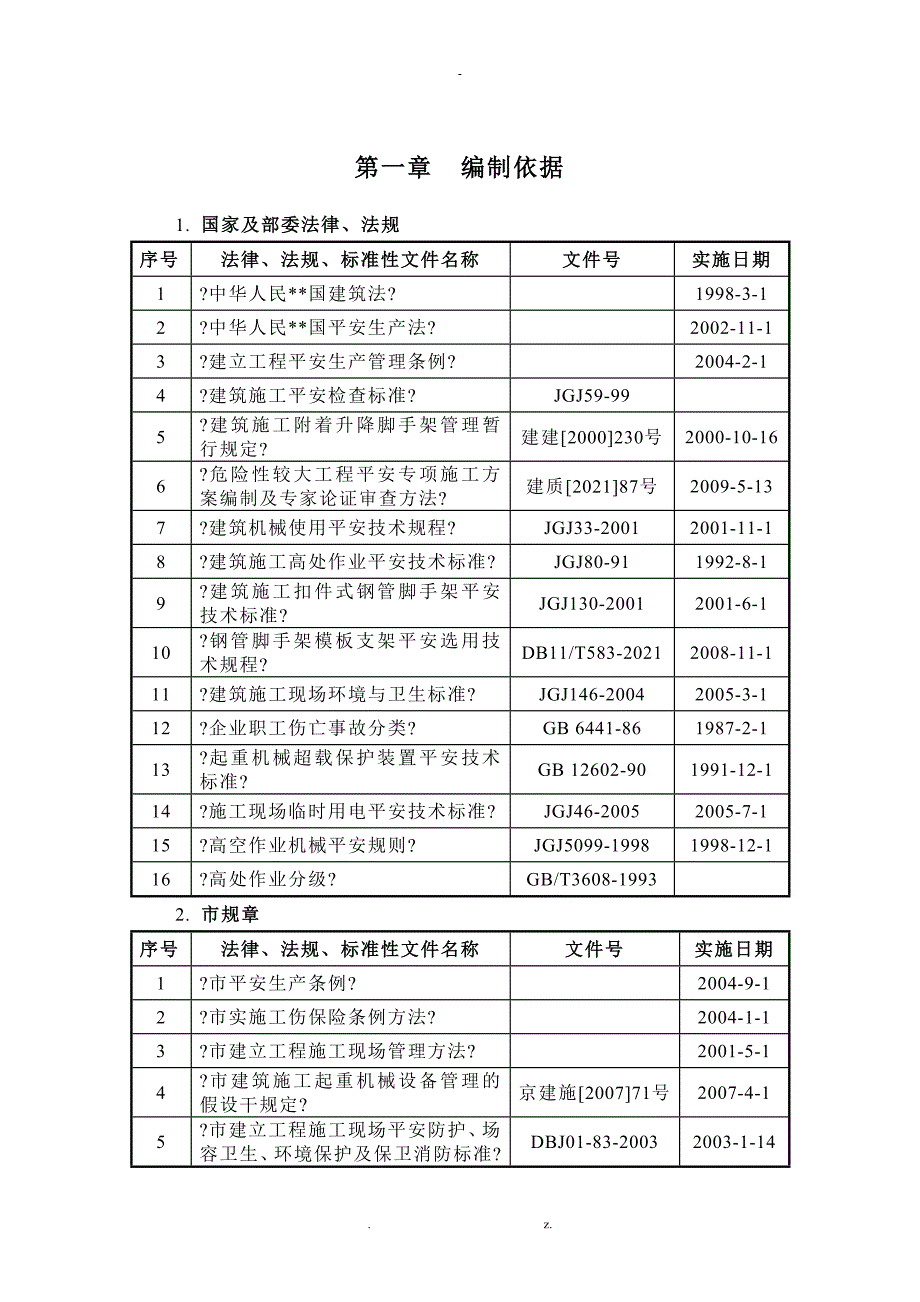

3、法10 升降架电气控制电路图附表：01附着式升降架组装验收表02 附着式升降脚手架每次升降作业申请及检查表03 附着式升降脚手架每次升降作业验收表. z.-第一章 编制依据1. 国家及部委法律、法规序号法律、法规、标准性文件名称文件号实施日期1?中华人民*国建筑法?1998-3-12?中华人民*国平安生产法?2002-11-13?建立工程平安生产管理条例?2004-2-14?建筑施工平安检查标准?JGJ59-995?建筑施工附着升降脚手架管理暂行规定?建建2000230号2000-10-166?危险性较大工程平安专项施工方案编制及专家论证审查方法?建质202187号2009-5-137?建筑机

4、械使用平安技术规程?JGJ33-20012001-11-18?建筑施工高处作业平安技术标准?JGJ80-911992-8-19?建筑施工扣件式钢管脚手架平安技术标准?JGJ130-20012001-6-110?钢管脚手架模板支架平安选用技术规程?DB11/T583-20212008-11-111?建筑施工现场环境与卫生标准?JGJ146-20042005-3-112?企业职工伤亡事故分类?GB 6441-861987-2-113?起重机械超载保护装置平安技术标准?GB 12602-901991-12-114?施工现场临时用电平安技术标准?JGJ46-20052005-7-115?高空作业机械平

5、安规则?JGJ5099-19981998-12-116?高处作业分级?GB/T3608-19932. 市规章序号法律、法规、标准性文件名称文件号实施日期1?市平安生产条例?2004-9-12?市实施工伤保险条例方法?2004-1-13?市建立工程施工现场管理方法?2001-5-14?市建筑施工起重机械设备管理的假设干规定?京建施200771号2007-4-15?市建立工程施工现场平安防护、场容卫生、环境保护及保卫消防标准?DBJ01-83-20032003-1-146?市建立工程施工现场作业人员平安知识手册?京建施20078号2007-1-97?市建筑工程施工平安操作规程?DBJ01-62-2

6、0022002-9-18?建立工程平安监理规程?DB11/382-20062006-11-19?建立工程施工现场平安资料管理规程?DB11/383-20062006-11-13. 工程相关依据序号法律、法规、标准性文件名称文件号实施日期1?华贸城住宅27#、28#楼施工图?第二章 工程概况华贸城住宅27#、28#楼，由中建二局三公司承建施工。本工程16层，标准层高4.89米，中间有夹层。本工程外围护脚手架拟采用附着式升降脚手架。从二层开场组装，组装层开场下预埋。本工程阳台板部位上反栏板及二层挑檐后做。混凝土强度到达规定强度后架体方可提升。除附着在阳台板上的其他的附着点均预埋均在板下预埋位置见以

7、下图。第三章 TS-01型附着式升降脚手架简介第一节 TS-01型附着式升降脚手架简介TS-01型附着式升降脚手架是一种新型的附着式升降脚手架，与传统的全高落地式双排脚手架、及其它型式的升降脚手架相比，具有显著的优点。一、与传统的落地式双排脚手架比拟：1. 一次性投入的材料大大减少，提高周转材料的利用率； 2. 操作简单迅捷，劳动力投入少，劳动强度低；3. 使用过程中不占用塔吊，加快施工进度；4. 降低了工程本钱。二、与其它型式的升降脚手架比拟：1. 操作极为简便，误操作可能性小，容易管理。2. 在使用中，每一主框架处均有三个独立的附着点，其中任何一点失效，架子不会坠落或倾翻，升降过程中不少于

8、两个独立的附着点。3. 升降指令遥控操作，可实现架体不上人升降，最大限度地保证了人员平安，控制及时、便捷。4. 荷载同步控制系统，自主研发，微电脑控制，可声光报警，自动停机，能有效防止超载或失载过大而造成的平安隐患，防止了人员观察不到的异常情况对升降过程的影响，躲避完全依赖人工操作的诸多不确定因素，切实保证平安。5. 防坠装置多重设置，多重防护，且灵活、直观、可靠。6. 电动葫芦倒置随架体一同提升，防止倒运，极大地减少了人工操作量，减少了设备故障率。7. 承传力构造简捷、明晰、可靠。8. 具有无级调整预留孔主体构造误差的功能，适应性好。45678912121110第二节 架体构成TS-01型附

9、着式升降脚手架系统由六局部构成：架体主构造、升降系统、防坠系统、架体、电气控制系统、架体防护。1. 架体主构造：由导轨主框架、水平支承桁架构成。导轨主框架为整体式构造，现场施工时直接安装不需另行组装。2. 升降系统：由连接螺栓、上吊点、电动葫芦、下吊点构成。3. 防坠系统：每个附墙点均设有独立的防坠装置，防坠系统采用不坠落理念设计，每榀主框架有三个独立附墙点，即有三套防坠装置，大大增加平安性。4. 架体：使用建筑工程通用f48钢管搭设的外双排脚手架，架体内外排间距900mm，距墙间距一般为400mm。5. 电气控制系统：由总控箱、分控箱、遥控系统构成。本升降脚手架的升降采用电动葫芦升降，并配设

10、专用电气控制线路。该控制系统设有漏电保护、错断相保护、失载保护、正、反转、单独升降、整体升降和接地保护等装置，且有指示灯指示。线路绕建筑物一周布设在架体内。6. 架体防护：随架体搭设同步完成的平安防护措施，包括有底部密封板、翻板、立网、水平兜网、护身栏杆等构成。第三节 防坠装置简介1. 本装置是一种用于升降脚手架、升降机等高空坠落的防坠装置。目前，施工用升降脚手架、升降机等设备，在使用或升降运行过程中，有的无防坠平安装置，有的平安装置容易失效或本钱较大，一旦发生意外，很容易造成高空坠落而发生重大人员和设备事故。2. 防坠装置是一种适用于格构轨道或具有类似构造的升降脚手架升降机等高空坠落的以速度

11、变化为信号，机械自动卡阻式防坠器，其大样如以下图所示：导轨主框架导向摆针盒防坠装置导向轮复位弹簧导轮轴摆针轴3. 本装置构造特征为：摆针通过摆针轴与固定在导座上的轴座相连接，复位弹簧的两端分别连接在摆针与轴座上，附着支座与由连接杆和竖向立杆构成的导轨之间为滑套连接。4. 本装置的工作原理为：当附着支座固定，导轨件在附着支座的约束下而向下慢速运动时，运动中的导轨件的连接杆进入附着支座中并与摆针的底部接触推挤后，摆针将发生顺时针方向转动，当连接杆向下运动越过摆针的底部后，摆针在复位弹簧的弹力作用瞬间内弹回复位，即摆针又将发生逆时针转动，摆针将恢复到原来摆动前的初始状态，完成一次摆动，紧接着另一个连

12、接杆又进入附着支座中，重复以上过程，连接杆将不断慢速向下通过附着支座中，重复以上过程，多个连接杆将下降；同理，导轨件同样可向上运动而不断顺利通过导座；当导轨件快速向下运动或坠落时，与慢速下降不同的是慢速下降时当摆针完成一次上下摆动恢复到初始状态后，紧接着另一个连接杆才又进入摆针摆动的范围内，而当导轨件快速下降或坠落时，摆针还未完成一次左右摆动恢复状态前，此时另一个连接杆已进入摆针摆动的范围内，使摆针无法弹回，摆针的上端在连接杆推压下顺时针转动一定角度后，最终将阻挡住连接杆向下通过，即导轨被卡住，起到了防下坠的目的。5. 本装置构造简单、巧妙、本钱较低，便于操作，直观，随时可以检查，维修也极为方

13、便，当发生如摆针摆动不灵活或弹簧失效等问题时，本装置不失去平安防护功能、平安可靠性好。第四节 架体工艺参数架体主要工艺参数如下表：序号项 目内 容1提升控制方式采用电动提升，遥控控制，同步升降2架体总高架体总高17.1m3架体宽度900mm内外排立杆中心距4架体杆距立杆间距1.8m，水平杆步距1.9m5架体离墙间距一般为400mm，做架体内挑后为150mm6剪刀撑剪刀撑间距为5.4m，与水平面角度约为607主框架长度14m8附着支座数量使用过程中每榀主框架上保证不少于3个，提升过程中不少于2个9电动葫芦7.5t，一次行程距离为8m，吊钩速度为14cm/min，功率为500W。10与构造连接附着

14、支座一根f27螺杆，两端各一垫双螺母吊挂件一根f30螺杆，外侧螺母焊牢，内侧一垫双螺母第四章 施工部署第一节 平安管理目标附着式升降脚手架的主要功能是为建筑工程主体及装修施工提供构造外平安防护，施工平安是第一位的。使用本系统的平安目标为：1. 架体不发生坠落、倾覆事故。2. 不发生因架体平安防护不到位而引发的重伤事故。3. 轻伤事故频率不超过3。第二节 工程管理组织机构为了保证升降架的使用平安，切实保证施工要求和进度要求，树立公司形象，我公司将在本工程配置施工经历丰富的现场技术指导人员。现场技术效劳组织管理机构框图如下：韬盛科技开展*现场技术效劳人员总承包工程部主管工长、平安员作业班组现场技术

15、指导第三节 职责划分1. 总承包方工作1) 提供准确的升降架设计所需的有关图纸、资料。2) 负责审定施工方案并按审定后的施工方案施工。3) 在设备供给商技术人员指导并认可的前提下，自行组织操作人员完成升降架安装搭设、预留孔预留、升降、撤除，包括架体电气控制系统的安装和撤除。4) 按既定升降架施工方案和平安技术操作规程进展升降架升降施工，承受设备供给商技术指导人员的技术及平安施工指导。5) 对于设备供给商技术人员日常检查指出的平安问题和隐患，立即组织人员进展整改，保证架体的平安使用。6) 负责升降架日常保养，需润滑的物件应经常上油，以防损坏和锈蚀。2. 设备供给商工作1) 升降架设计合理，架体及

16、配件结实可靠，外观整洁，效劳周到，负责现场技术指导。2) 对提供物品的加工质量负责。3) 对升降架按现行标准进展施工组织设计，并报总承包方审批，进展技术指导和效劳。4) 负责无偿对总承包方升降架操作人员进展安装、升降等技术培训和平安操作指导。5) 派驻专人对总承包方进展技术指导，指导架体的安装搭设、升降、保养和撤除，负责指导处理升降架所发生的异常问题。6) 对日常检查出的平安问题和隐患，催促总承包方立即整改。7) 协助总承包方在升降架使用过程中的升降架平安管理工作。第四节 升降架布置1. 平面布置原则架体布置时需考虑以下几点：(1) 架体任意两点间布置距离满足以下要求：u 直线布置的架体支承跨

17、度不应大于7m；折线或曲线布置的架体支承跨度不应大于5.4m指两榀相邻主框架沿架体外排水平投影距离； u 架体分组端部水平悬挑长度不得大于1/2水平支承跨度和2m，架体全高与支承跨度的乘积不应大于110m2；(2) 架体外皮宜尽量布置成大平面，防止出现多处拐角，以方便剪刀撑搭设，增强架体整体性。(3) 主框架布点应尽量避开飘窗板、空调板、框架柱等部位，如架体需下降用于装修施工，还必须避开烟风道位置。(4) 按照总承包方塔吊布设位置及塔吊附臂水平及垂直位置，假设附臂安装时穿过架体内部，则主框架布点需错开附臂位置。(5) 如装修使用本架体，则需考虑施工电梯位置的留设，电梯位置处架体在装修阶段撤除后

18、两侧端部悬挑需满足要求。2. 平面布置本工程两栋楼外围周长架体内皮合计为456.6m，布置16组90榀主框架，导轨平均间距5.0m。每栋楼均布置8组45榀主框架。1、2、4、5、6、9、10、11、13、15、16、17、31、32、33、34、35、38、40、43号机位附着在梁上见附着方式一；3、7、8、12、14、18、19、20、21、22、25、26、27、28、29、30、36、37、39、41、42、44、45号机位附着在墙体上见附着方式二。23、24号机位使用骑墙件作为转换件附着在墙体上见附着方式三，吊点与主框架分开，吊点使用轻型吊挂件和钢丝绳套。78、3940号机位间采用搭

19、设单排架，每层均与构造墙体拉接固定；架体搭设高度17.1米，两点间最大点距为7m，建筑构造的附着点处砼强度计验算：一、荷载统计架体沿周长方向每m用料情况及自重：序号名 称单位数量重量kg1架管m783122扣件个50.6663胶合板m24.5544木方m30.06485密目网m2168.5合 计488.51. 静荷载最大间距下每点静载计算如下表：序号名 称数量重量1主框架1榀250 kg2水平支承桁架8片240kg3架体自重7m3419.5kg总计QJ3909.5kg2. 活荷载操作面最大允许荷载3000N/m2QH=2*3.0*0.9*7=37.8kN3. 计算荷载（1） 正常使用状态下：Q

20、1.2QJ+1.4QH=1.2*39.0+1.4*37.8=99.7kN正常使用状态下，每榀主框架由三个附着支座受力，考虑实际使用工况，计入一定的荷载不均匀性，按1.2系数计。则每个附着支座最大受力：Qma*=1.2*Q/3=39.8kN2架体升降过程中：Qma* =1.4QJ =1.4*39.0=54.6kN二、构造验算墙最小厚150mm，ho135mm砼强度等级C30级 PL0.6ftUmho统计局部荷载设计值或集中反力设计值：PLRA49070(N) 砼轴心抗拉强度设计值：ft1.43N/mm2距局部荷载集中反力作用面积周边ho/2处周长: Um2(7013570135)820mmh1

21、85,截面有效高度PL490700.6ftUmho0.61.4382013594980.6(N) 故砼强度满足要求。3. 架体分组为配合建筑的流水施工，升降架按流水段分布将架体进展合理分组，保证分组与流水段对应，以不出现“同组不同流水段的情况为原则，分组缝与流水段分段相适应，分组缝可适当由先施工流水段向后施工段跨过流水分段处，以利于施工防护。同时架体分组时兼顾工作量均衡，即分组后各组间架体榀数根本均等，防止出现榀数过多和过少现象。27#、28#楼各楼均划分为八组，分组具体位置见平面布置图。架体分组处，分组缝两侧立杆间净距以250mm为宜，间距不宜过大和过小，大横杆在分组处搭设时全部齐头断开，外

22、侧剪刀撑亦在此处断开，为使搭设的架体美观，在分组缝两侧的剪刀撑可搭设在一条直线上，观感上形成整体。分组缝一侧的外密目网可延伸到另一侧，提升前解开，提升到位后，恢复绑好，并在分组缝处用一米短管将分组缝两侧的立杆连接起来，增强整体性。在铺设操作面的各步上，分组缝处设组间翻板，提升前将翻板翻起，升降到位后将翻板恢复。4. 立面布置(1) 我公司生产的定型主框架按步距1.9m设计，其总高为7步14m长，搭设完成后的架体覆盖3层，搭设9步架，架体全高17.1m，架体宽度均为0.90m内外排立杆中心距。(2) 剪刀撑与每根立杆均必须用扣件扣牢，相邻剪刀撑间距为三根立杆间距，即5.4m，剪刀撑与水平夹度应在

23、4560之间。外排剪刀撑搭设至顶。(3) 架体最上面附着支座以上悬臂高度为3步，约5.7m，超过6m时，需在悬臂局部设置拉结点，以减小架体的悬臂高度。加固采取钢管拉结，每榀间设置一个拉结点。顶板浇筑时，在顶板上预留f12预埋环。预埋环距构造外皮1.2m左右，间距不大于6m，架体提升后，用3m钢管将架体与构造预埋环进展拉结。塔吊处单排架体做同样的拉结。第五节 升降架作业方案及资源投入1. 升降架组装进度方案升降架体要获得很好的使用性和平安性，必须保证架体与构造间的连接到达合理适用，架体从二层开场组装，组装时架体即可做为外防护架使用。按主体进度要求同步施工。要保证超过主体作业面至少1.5m。2.

24、升降方案架子的升降以满足土建的施工进度要求为准，通常情况下每升降一层的操作时间为12个工作日。3. 人员准备视楼栋架体布点数量多少，一般组装时每栋楼投入劳动力1520人左右，以后每升降一层的操作时间为12个工作日，劳动力投入46人。4. 施工机具配备(1) 我公司主要提供构成升降架系统中的以下机具、材料：序号名 称型号规格备 注1主框架10m2附着支座3水平桁架A片4水平桁架B片5双管吊点6吊挂件7三角铁件必要时使用8螺杆9螺母10垫片11电动葫芦7.5t12专用总电控箱13插座箱(2) 需总承包方自备材料表：序号名 称型号规格备 注1架子管f48*3.52扣件3脚手板4胶合板5木方50*10

25、06密目平安网1.8m7大眼网8钢丝绳f12.59电缆6mm2第六节 架体平安防护附着式升降脚手架的平安防护分为六个局部：作业面防护、底部翻板、护身栏杆、架体与构造间隙防护、挡脚板、组间防护。1、作业面防护施工时，第6、7步为站人作业面，每层升降到位后正常使用阶段，在第7步与构造间*设平安网，平安网用网绳与架体及构造支模架绑牢，绑扎后的平安网略呈松弛状态。2、底部翻板底部翻板设在底部密封板与构造楼板间的缝隙处，翻板采用多层板与密封板用合页连接，翻板在安装时必须压在密封板上，不得与密封板采用对接形式。翻板宽度不小于300mm，安装后扣在楼板上的宽度不小于100mm，端部略微抬起。扣在墙上时，翻板

26、的抬起角度以45 60为宜。每次混凝土浇筑后，及时检查底部密封板有无混凝土堆积，发现混凝土堆积及时在混凝土初凝前清理干净，防止混凝土将翻板筑死无法翻动。架体升降时，将翻板翻起，用铅丝临时固定在立杆上，不影响架体的升降。3、护身栏杆外立杆内侧每步中部设一道护身栏杆，内侧立杆在铺设作业面的各步搭设护身栏杆，未铺设作业面的位置可不设。4、架体与构造间隙防护架体内立杆与构造间空隙宽度为400mm，轨道处为200mm，在作业面的部位铺装时，将小横杆内挑至距构造约150mm，铺装后的作业面距构造150mm200mm。架体底部间隙采用翻板封闭，见前述；顶部作业面下间隙*设平安网，见前述。5、挡脚板每铺设作业

27、层的各步均须安装挡脚板，挡脚板高度180mm，挡脚板用多层板制作，两块挡脚板间搭接不少于100mm，用钉子钉牢，挡脚板用铅丝与立杆绑牢。为使架体外观醒目、整洁，第1、3、5步铺装的挡脚板设在外侧密目网外侧，并刷红白或黄黑戒备色，其余各步装设挡脚板的设在密目网内侧。6、组间防护搭设架体时组间缝隙控制在250mm至300mm，提升到位后的正常使用阶段，用短管将分组缝两侧的立杆用扣件连接起来，每步设一道短管，再用密目网立挂将分组缝封严。提升前，将封挂的密目网和连接短管解开，提升到位后再恢复。架体相邻的两组，在前一组提升后，下一组未提升的组的分组端头底部、前一组的分组顶部作业面在分组缝的两侧侧面均出现

28、临空，对下一组的分组端头底部临空部位，中部加设护身栏杆，内侧挂密目网；前一组的作业面部位，侧面临空处加设护身栏杆。第七节 同步升降升降架的升降时能否保证同步是保证升降架使用效果的重要局部，为保证架体的同步升降，采取如下方法：(1) 升降动力装置采取升降速度偏差较小的装置环链电动葫芦，电动葫芦的传力局部为链条形式，传力清晰明确，不会出现运行过程中打滑等现象。且电动葫芦的一次行程较长，本工程采取一次提升行程8m的环链电动葫芦，杜绝短行程升降装置的往复运动，减少误差。(2) 采取遥控信号自动控制电动葫芦同时启动和关闭，确保每台葫芦的行程距离相等。(3) 架体布置时，各榀主框架尽量调整其负载范围均衡，

29、防止各榀间重量变化过大，负载不均。(4) 各榀的下吊点均设置荷载探测装置，实时监控各点的负载变化情况，出现异常时，在最短时间内自动切断电源并报警指示，保障各点同步运行。第五章 TS-01型附着式升降架施工工艺第一节 升降架的组装1. 组装程序当主体施工到二层后，开场组装架体，架体组装工艺流程如下：搭设找平架安装水平支承桁架安装主框架随主体施工搭设架体铺设走道板搭设平安网及剪刀撑安装电气控制系统下一层安装电气控制系统系统调试组装验收安装附着支座2. 搭设找平架施工至标准层后，准备搭设用于支承附着式升降脚手架的找平架，找平架在原临时双排外脚手架上搭设即可，需要注意的是，找平架每隔3m与构造进展拉结

30、水平桁架搭设过程中内外排间用小横杆临时加固，升降架内外排距构造外皮距离分别为400mm和1300mm，临时双排脚手架内外排立杆须错开此位置，如以下图：找平架上皮搭设在构造楼面标高低1.5m左右，便于施工。找平架要统一抄平，构造转角部位亦要高度一致。3. 组装水平支承桁架搭设完找平架后，即开场组装水平支承桁架因其主要由A型桁架和B型桁架组成，因此俗称AB片，支承桁架与拟建构造之间的距离严格按设计要求控制好，并及时与主体施工人员取得联系，协商好标准层主体模板工程的支模空间，控制在设计要求范围内。组装时应按主体施工的先后需要，尽量做到同时从两处以上的拐角开场组装。水平支承桁架一般由标准节连接而成，

31、在折转处、分组处等水平支承桁架布设困难时，可用钢管搭接。在找平架上找好距离后，从两端拉线，在每根找平架短管上划出AB片位置，组装一般从角部开场，先安装B片，再逐个安装A片，并临时固定。组装A片时，要使成型后A片中间的斜肋杆连续成“之字型，如以下图：内、外侧支承桁架连接到一定长度后，组装小横杆连结内、外支承桁架。小横杆伸出架体外侧10cm。对于转角部位不符合水平桁架模数1800mm的，采用短钢管绑接，短钢管与水平桁架上下弦杆搭接不小于1000mm，用三个旋转扣件连接。如以下图：组装前应明确塔吊附臂的具体位置，注意组装水平支承桁架时在有塔吊附臂的地方断开，并用短钢管连接。4. 吊装主框架按照平面图

32、位置将主框架位置找好，除满足图纸要求外，注意以下几点：(1) 主框架的位置应尽量避开飘窗板、空调板、框架柱等部位，如架体需下降用于装修施工，还必须避开烟风道、雨水管等位置。(2) 主框架要避开大模板的穿墙螺栓孔，防止主框架影响穿墙栓安装和拆卸。(3) 尽量将主框架布于AB片立杆处，可少装一根立杆，减轻架体自重，使架体外排立杆间距一致美观，方便布设剪刀撑。当水平支承桁架组装一局部后，随后吊装导轨主框架。确定主框架位置后在AB片上划线标示，距主框架中心60mm处先搭设一根连接小横杆，利用塔吊将主框架吊装入位，起吊时要合理选择吊点，以能垂直升降。入位后将主框架底部横杆与连接小横杆用4个转扣锁紧，并主

33、框架两侧用两根6m管打两个斜撑固定主框架，初步吊直后锁紧斜撑。导轨主框架吊装、固定后，把固定附着支座套在导轨上移至将要安装的位置，临时固定，并校正导轨主框架两个方面的垂直度，在构造顶板上预留拉结吊环，安装临时拉结，垂直度30mm，顶部晃动50mm。5. 预留螺杆孔升降架与构造连接螺杆有两种形式，附着支座附着采用M27螺杆，吊挂件附着采用M30螺杆，吊挂件附着螺栓孔与附着支座附着螺栓孔相距350mm，主体施工的同时，及时做好穿墙螺杆预留孔洞的预埋工作。梁上下预埋时，根据梁高不同保证预埋孔到梁底部满足300mm距离即可。下预埋时应将预埋管与就近钢筋绑扎结实，防止浇筑砼时预埋管走位。穿墙螺杆孔洞预留

34、位置，以现场竖立的主框架位置为准，埋管前应吊线确定预埋管的位置。6. 组装架体随着主体工程的施工进度，安装固定附着支座，逐跨组装立杆、大、小横杆、铺脚手板，挂平安网，先搭设二步或三步架体供主体施工使用。架体搭设随着主体的上升而逐步向上搭设，始终保证超过操作层一步架。架体搭设采用f483.5mm钢管，立杆纵距1800mm，立杆横距900mm，步高1900mm，立杆应与底部支承框架的立杆对接，在每个接点内侧处须用短钢管和不少于六个旋转扣件予以加固。立杆接头须采用对接，对接扣件应交织布置，两个相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不小于500mm，各接头中心距主节点的距离

35、不大于步距的1/3。组与组之间的间距为250mm，在每一作业层架体外侧必须设置防护栏杆高度1000mm和挡脚板高度180mm。 1组装顺序：立杆大横杆小横杆剪刀撑脚手板踢脚板平安网底层密封板2立杆垂直度50mm3大横杆水平度20mm。7. 安装固定附着支座当主体混凝土构造脱模后，将固定附着支座从导轨的临时固定处，移到穿墙螺杆处，安装f27穿墙螺杆，穿墙螺杆两侧各用一个垫片加两个螺母紧固，垫片不小于100*100*10，拧紧所有螺母后，两侧外露丝扣均不得少于3扣。固定附着支座背板必须满贴构造混凝土面，并立即在导轨上两边各固定2个扣件并打紧，同时检查防坠装置的灵活性、可靠性。如果由于防坠小杆影响可

36、在定位扣件下垫木枋，必须满足50100的木枋平垫或垫100100的木枋。附着支座固定螺杆拧紧后，背板满贴构造，与构造间形成很大的摩阻力，且附着支座与主框架的固定连接点比螺杆位置低，受力后附着支座所受偏心扭转力比起摩阻力很小，因此附着支座可稳固地与构造连接。8. 安装配电线路配电线路的安装必须由专业电工按设计安装，具体标准按现行有关标准控制线路图见附图。每组架体配置一台主控箱，每榀主框架配置一台分控箱，电缆线沿架体周长设置，并在组与组交接部位充裕8米，以方便架体提升时使用。葫芦电机型号一致，相序一样，每次提升时葫芦链条预紧，架体提升时分控箱翻开，主控箱同时送电，以保证架体同步提升。9. 倒挂葫芦

37、为减轻作业人员的体力劳动量，提高工作效率，更好的满足施工的需要，本工程采用倒挂葫芦的方式取代传统的正挂进展升降作业。(1) 准备倒挂用的构配件，其中包括吊点新型连接板一套、滑轮0.4吨一个、链条连接件两套、8mm钢丝绳一根及配套的绳卡、8钢筋制作的钢筋环两个、10的卸扣，配重250*250*500，现场钢筋混凝土制作。(2) 从架体顶部向下数的第二步架,双管吊点的中心位置，安装一根用于挂滑轮的钢管，端头超过大顺水杆250mm为宜，并将滑轮挂好。(3) 钢丝绳一端套好钢筋环，并锁好绳卡备用,同时将吊点连接板与双管吊点连接好。(4) 将葫芦倒挂到吊点连接板上端的孔内，为防止使用中倒链不顺畅，还应将

38、葫芦用铅丝拉紧吊在内扶手杆上。(5) 将前面锁好的钢筋环挂住葫芦的下钩，将钢丝绳的另一端从滑轮的槽内穿过后与链条连接件的上部卸扣进展连接，钢丝绳的长度调节到三点五倍楼层高为宜。(6) 解下葫芦副链条与葫芦的连接，并将链条头从上部的链条连接件中的链轮上方绕过后将链条继续向下拉，然后再将链条的头从下部的链条连接件中的链轮下方绕过后，将链条头向上拉至与上部链条连接件的下端螺杆连接。注意：整个串绕链条的过程要必须保证链条顺直。(7) 将配重与下部的链条连接件的下端螺栓固定，如果副链条的端头处于第三步架位置，还需用一根8左右的钢筋进展加长使配重置于第二步架为宜，加长的钢筋两端头要焊接好，防止受力后被拉开配重掉落。(8) 上述工作完成后，再仔细检查一遍葫芦链条是否顺直，一切正常后，电动葫芦通电进展升钩或落钩，此时要密切注意链轮是否灵活转动，并对发现的问题及时进展处理。(9) 将葫芦的上钩升到吊挂件位置，挂入吊挂件的吊环中。(10) 按照正常的升降架的程序进展准备、工作。第二节 TS-01型附着式升降架的升降升降脚手架在组装完成后要进展一次全面的检查依据?附着式升降架组装验收表?见附表1，合格并领取?附着式升降脚手架每次升降作业申请及检查表?附表2后，方能开场升降作业。升降架升降程序：准备工作升降架前检查上吊点悬挂葫芦葫芦预紧松开附着支座上的固定扣件升降架过程监控临时停架取下
