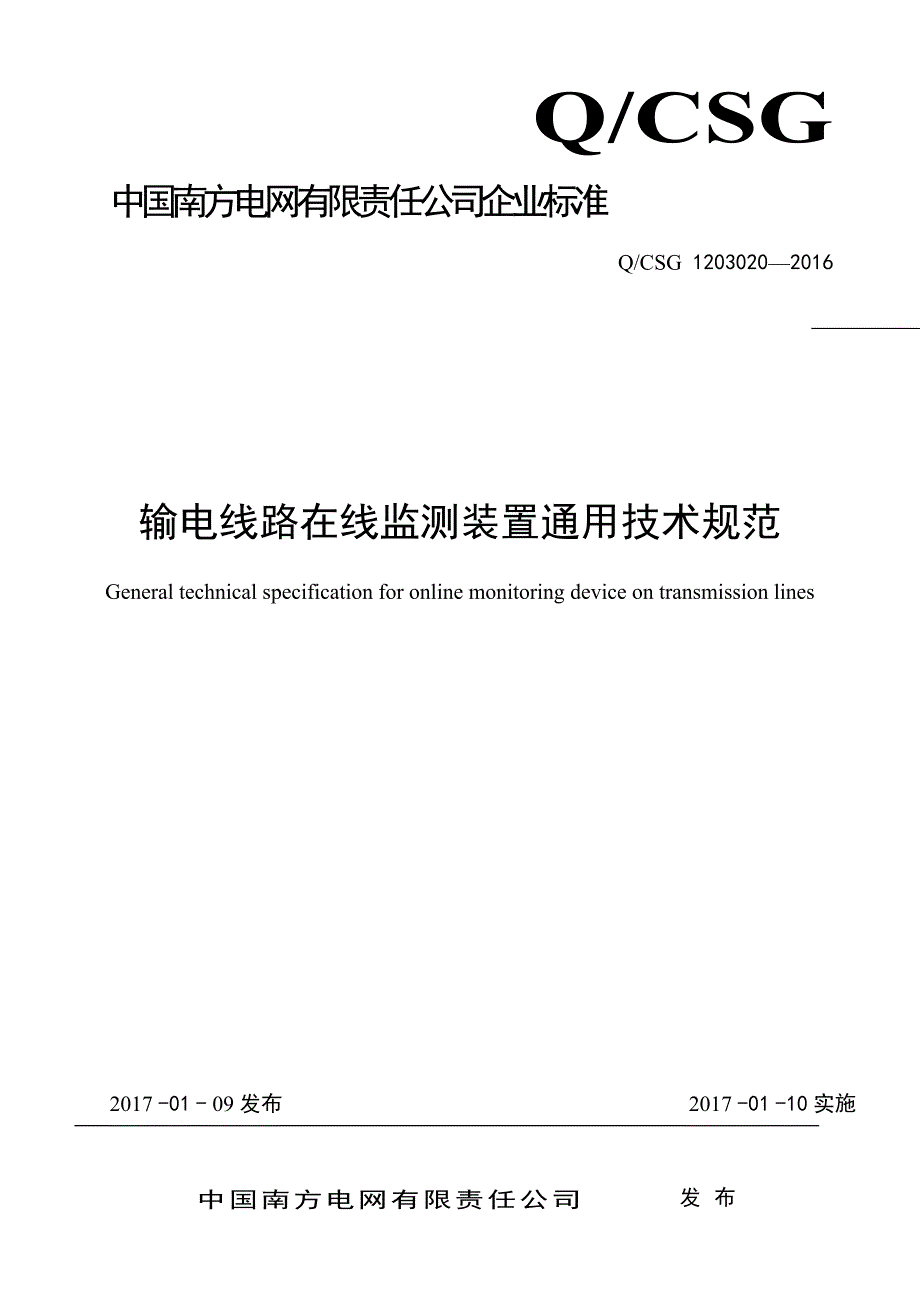

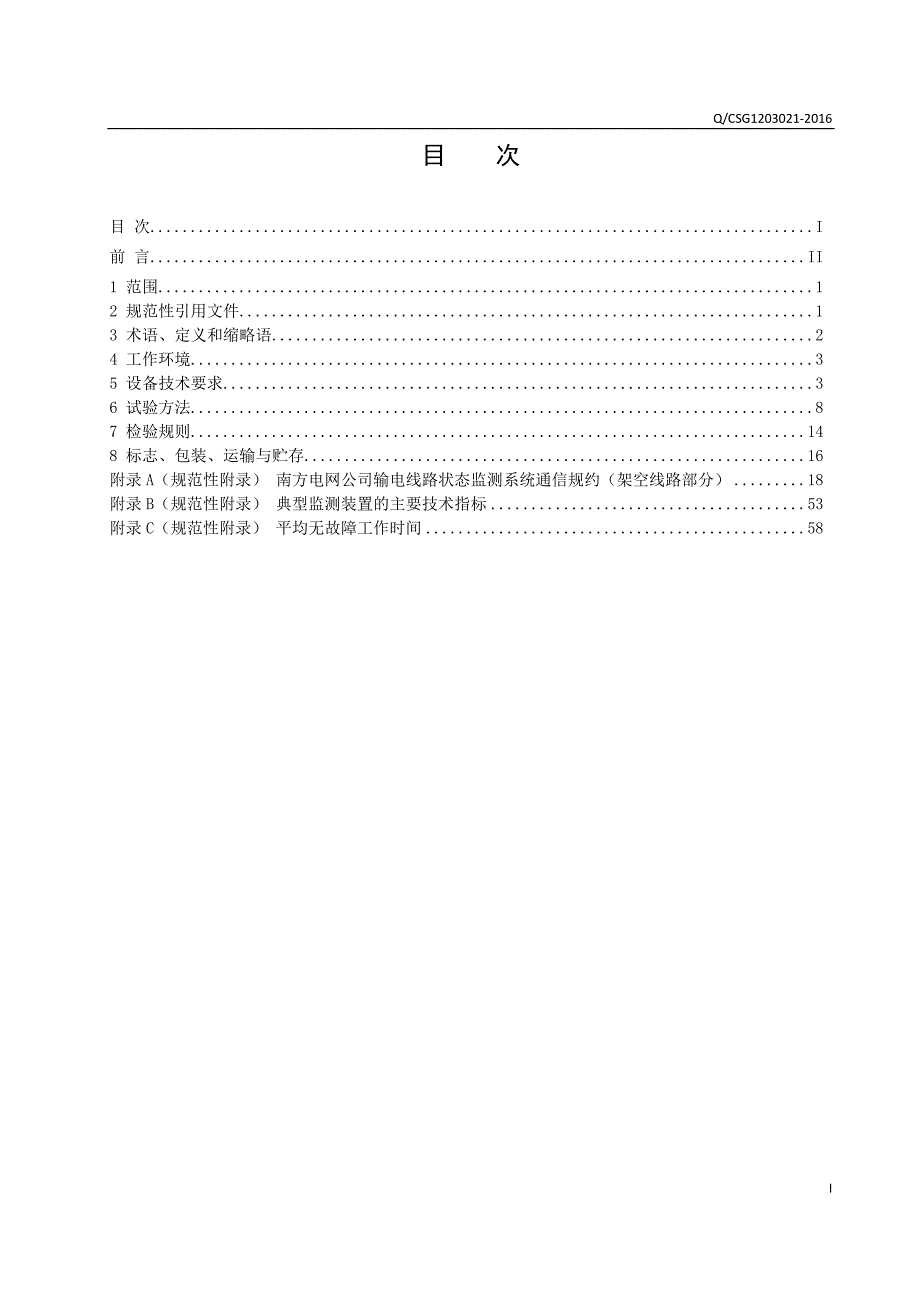

1、Q/CSG中国南方电网有限责任公司企业标准Q/CSG 12030202016输电线路在线监测装置通用技术规范General technical specification for online monitoring device on transmission lines2017 -01 - 09发布2017 -01 -10实施中国南方电网有限责任公司发布南 Q/CSG1203021-2016目次目 次I前 言II1 范围12 规范性引用文件13 术语、定义和缩略语24 工作环境35 设备技术要求36 试验方法87 检验规则148 标志、包装、运输与贮存16附录A（规范性附录） 南方电网公司输
2、电线路状态监测系统通信规约（架空线路部分）18附录B（规范性附录） 典型监测装置的主要技术指标53附录C（规范性附录） 平均无故障工作时间58前言为规范输电设备在线监测系统的规划、设计、建设和运行管理，统一技术标准，促进在线监测技术的应用，提高电网的运行可靠性，特制定本标准。本标准由中国南方电网有限责任公司生产设备管理部归口。本标准主要起草单位：南方电网科学研究院、深圳供电局电力技术研究中心。本标准主要起草人： 陈晓国、吕启深、王俊锞、黄荣辉、李昊、裴慧坤、刘晓光。执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产设备管理部。IIQ/CSG 12030202016输电线路在线监测装置
3、通用技术规范1 范围本规范规定了输电线路在线监测装置的基本功能、技术要求、试验方法、检验规则及包装储运要求等。本规范适用于南方电网公司所属各单位的110kV及以上架空输电线路在线监测装置，35kV及以下电压等级输电线路可参照本规范执行。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 4208 外壳防护等级（IP代码）GB 4943.1 信息技术设备安全第1部分：通用要求GB 6388 运输包装收发货标志GB/T 191 包装储运图示标志GB/T 2314 电力金
4、具通用技术条件GB/T 2317.2 电力金具试验方法第2部分：电晕和无线电干扰试验GB/T 2317.3 电力金具试验方法第3部分：热循环试验GB/T 2317.4 电力金具试验方法第4部分：验收规则GB/T 2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T 2423.4 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h12h循环）GB/T 2423.6 电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞GB/T 2423.10 电工电子产品环境试验第2部分：试验方法试验
5、Fc：振动（正弦）GB/T 3482 电子设备雷击试验方法GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T 6587 电子测量仪器通用规范GB/T 9969 工业产品使用说明书总则GB/T 13384 机电产品包装通用技术条件GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T 17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰
6、抗扰度GB/T 17626.8 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T 17626.9 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T 26264 通信用太阳能电源系统DL/T 548-2012 电力系统通信站过电压防护规程DL/T 1098 间隔棒技术条件和试验方法DL/T 1247 高压直流绝缘子覆冰闪络试验方法DL/T 5154-2012 架空输电线路杆塔结构设计技术规定DL/T 1508-2016 架空输电线路导地线覆冰监测装置QJ/T 815.2 产品公路运输加速模拟试验方法JB/T 9740.4-1999 低速风力机安装规范Q/CSG1204009 中国南方电网电力监控
7、系统安全防护技术规范3 术语、定义和缩略语3.1 术语、定义3.1.1架空输电线路在线监测系统监测架空输电线路设备本体、气象环境、通道状况等信息，定性或定量分析架空输电线路运行状况的应用系统。一般包括主站系统、监测装置以及主站系统与监测装置之间的通信网络。3.1.2 主站系统实现输电架空线路设备本体、气象环境、通道状况等信息的接收、存储、分析、统计、发布的信息系统。一般由前置接收机、应用服务器、数据库服务器、监测工作站、网络交换设备、通信设备以及数据库和主站软件系统等组成。3.1.3监测装置实现架空输电线路设备本体、气象环境、通道状况等信息的采集，并通过通信网络向主站系统传送数据的前端装置。一
8、般由主控单元、通信模块、电源模块、各类型传感器等构成。3.1.4传感器用于架空输电线路本体、气象环境、通道状况等信息采集的元件。3.1.5受控采集方式装置按照主站系统发出的指令进行数据采集，并将数据上传到主站系统。3.1.6自动采集方式装置按照设定的采集间隔自动进行数据采集，并将数据上传到主站系统。3.1.7采集间隔装置相邻两次采样操作起点时刻之间的时间间隔。3.1.8无效数据空数据、错误数据及严重背离实际的数据。3.1.9数据缺测率在统计时段内，缺测数据个数与应测得的数据个数之比，用百分率表示。3.1.10平均无故障工作时间监测装置两次相邻故障间的工作时间的平均值。3.1.11装置运行状态装
9、置运行状态分为在线状态和休眠状态，其中在线状态指监测装置可按参数配置采集、传输数据，网络通信在线，可实时响应主站下发的指令；休眠状态指监测装置数据采集功能关闭，可以即时切换到在线状态。3.1.12装置掉线装置在非休眠状态下，连续15个心跳周期内未上传任何数据主站。3.1.13监测装置运行峰值功耗装置工作时的最大瞬时功耗。3.1.14监测装置运行在线采集功耗装置处于在线状态，采集数据过程中的平均功耗。3.1.15监测装置运行在线静态功耗装置处于在线状态，各传感器监测功能单元均不工作时的平均功耗。3.1.16监测装置运行休眠功耗装置处于休眠状态的平均功耗。3.1.17监测装置运行日耗电量仅由蓄电池
10、供电，装置全时在线，在要求的采集间隔下，运行24小时消耗的总电量。4 工作环境a) 工作温度：40+70；b) 相对湿度：5%RH100%RH；c) 大气压力：550hPa 1060hPa；d) 抗风等级：不低于线路本体抗风等级；e) 装置（含太阳能板、蓄电池等）在狂风、暴雨、冰冻等恶劣自然环境及强电磁环境中运行，其工作稳定性、可靠性不应受到明显影响。5 设备技术要求5.1 安全性能要求a) 装置不应影响输电线路的运行安全；b) 装置与主站系统之间的信息通信应满足安全接入要求，监测装置的安全要求应符合GB4943.1中的相关规定；c) 安装在导地线上的各功能部件应能承受导地线的振动，不应对导地
11、线有磨损或其他伤害，不应明显降低相间距离、对地距离和对杆塔的电气间隙，并满足设计要求；d) 安装在绝缘子串上的各功能部件不应降低绝缘子串的绝缘特性和机械强度，且满足风偏要求和对其它部件的安全距离，同时应能承受故障电流；e) 安装在杆塔上的各功能部件应采取防振、防松措施，而且不应降低杆塔的机械强度；f) 安装在杆塔基础上的各功能部件应采取防盗、防松、防水、防潮等措施，不应破坏杆塔基础的完整性。g) 装置与主站及其通信回路均应符合Q/CSG1204009中对电力设备在线监测系统的安全防护要求。5.2 功能要求5.2.1 数据采集a) 应能采集线路本体或气象或通道环境等信息；b) 应能采集监测装置电
12、源电压等表征电源性能的参量；c) 对于无线通信方式，应能采集监测装置所在位置通信信号强度；d) 应能采集监测装置各组成单元运行状态；e) 装置应同时具备自动采集方式与受控采集方式；f) 根据采集参量的变化特征可设定采集间隔。5.2.2 对时a) 应具备网络对时功能。应能够接收主站系统的对时命令，宜每天对时一次，对时误差应不超过20s；走时误差应优于0.5s/24h；b) 应具有断电保护功能，时钟24h内正常走时。5.2.3 数据处理宜具备数据合理性检查分析功能，能对数据进行预处理，自动识别并剔除无效数据。5.2.4 数据存储装置应具备数据存储功能，非视频类数据应循环存储至少90天。5.2.5
13、远程更新、配置和调试a) 应具备远程查询参数、设置参数、数据召唤、远程复位、远程对时等功能；b) 应具备密码认证和远程程序升级的功能，程序升级应具备向下兼容性，且更新机制与方式可靠；c) 应具备自检、自诊断和自恢复功能，并可把自检信息传输到主站系统；d) 宜能通过短距离无线调试工作模式，在现场对装置各数据传感器进行实时控制和调试；e) 应具备休眠功能，并支持休眠状态下唤醒；装置缺省为无休眠；f) 应具备收发短信的功能。5.2.6 电源管理a) 应具备自动浮充电能、过压保护、欠压保护、过流保护和温度补偿等功能；b) 宜具备电量与负载分级管理功能，可根据当前电量、功耗等，按重要性分级调整监测装置工
14、作模式；c) 应具备监测电源性能的功能，并向主站系统上传相关信息。5.3 通信方式及规约d) 监测装置与主站系统之间通信方式可选用无线网络通信、光纤通信、卫星通信。e) 监测装置与主站系统之间应用层数据传输规约应满足附录A南方电网公司输电线路状态监测系统通信规约（架空线路部分）要求。5.4 测量有效性监测装置的测量范围和准确度等技术指标应满足国家或行业相应标准要求，具体的技术指标应在专项技术规范中规定，典型监测装置的主要技术指标应满足附录C要求。5.5 电气性能5.5.1 电晕和无线电干扰应满足GB/T 2317.2中规定的相应电压等级的架空输电线路金具的电晕熄灭电压和无线电干扰水平要求。5.
15、5.2 导线电流耐受性能对安装在导线上的监测装置，应能满足GB/T 2314规定的不低于导线最大承载电流的波动而无损坏。5.5.3 温升性能对安装在导线上的监测装置，其夹具及表面的温升不应超过导线的温升。5.5.4 雷击性能在电源机箱任一电源进线与地之间施加波形为1.2/50s、峰值为6kV的冲击电压全波，在相同极性下，试验10次，每次间隔5s，应无飞弧或击穿现象。试验结束后，监测装置应能正常工作。5.6 电磁兼容性能5.6.1 静电放电抗扰度应满足GB/T 17626.2中规定的试验等级为4级的静电放电抗扰度要求。5.6.2 射频电磁场辐射抗扰度应满足GB/T 17626.3中规定的试验等级
16、为3级的射频电磁场辐射抗扰度要求。5.6.3 电快速瞬变脉冲群抗扰度应满足GB/T17626.4中规定的试验等级为4级的电快速瞬变脉冲群抗扰度要求。5.6.4 浪涌(冲击)抗扰度应满足GB/T17626.5中规定的试验等级为4级的浪涌（冲击）抗扰度要求。5.6.5 射频场感应的传导骚扰抗扰度应满足GB/T17626.6中规定的试验等级为3级的射频场感应的传导骚扰抗扰度要求。5.6.6 工频磁场抗扰度应满足GB/T 17626.8中规定的试验等级为5级的工频磁场抗扰度要求。5.6.7 脉冲磁场抗扰度应满足GB/T 17626.9中规定的试验等级为5级的脉冲磁场抗扰度要求。5.7 环境适应性5.7
17、1 低温性能应满足GB/T 2423.1中6.6.1规定的温度为-40、持续时间72h的低温试验要求。5.7.2 高温性能应满足GB/T 2423.2中15.1规定的温度为+70、持续时间72h的高温试验要求。5.7.3 交变湿热性能应满足GB/T 2423.4中7.3规定的温度为+55，相对湿度大于90%RH，持续时间12h；温度为25，相对湿度大于95%，持续时间12h的交变湿热试验要求。5.7.4 低温覆冰性能监测装置应能满足在环境温度为-100，环境湿度为90%RH以上，且装置表面全面覆冰，保持时间24小时的覆冰试验要求。5.8 机械性能5.8.1 振动性能在非工作状态下，非包装状态
18、的监测装置应能满足GB 6587.4中第1部分规定的严酷等级的正弦振动：a) 频率范围：塔上监测装置5Hz55Hz，线上监测装置10Hz150Hz ；b) 峰值加速度：10m/s2；c) 扫频循环次数：5次；d) 危险频率持续时间：10min。5.8.2 垂直振动疲劳性能安装在导地线上的监测装置应能满足GB/T 2423.10中5.1、5.2和5.3.2.2中规定的承受振幅A=0.5mm、频率f25Hz50Hz、振动次数N=1107次的垂直正弦振动。5.8.3 碰撞性能在非工作状态下，非包装状态的监测装置应能承受如下严酷等级的碰撞：a) 脉冲持续时间：16ms；b) 每方向的碰撞次数：1000
19、次；c) 峰值加速度：98m/s2。5.9 可靠性要求5.9.1 基本要求a) 监测装置的平均无故障工作时间（MTBF）不应低于25000h；b) 监测装置的使用寿命不应少于8年，其中蓄电池的使用寿命不应低于3年；c) 运行状态下，每日数据缺测率应不大于1%，监测装置各传感器每日无效数据率应不大于3%。5.9.2 电源要求a) 电源模块一般包括能量采集单元、蓄电池和控制器等；b) 在输电线路杆塔上，宜采用太阳能板加蓄电池等供电方式，电源模块应满足监测装置在当地环境条件下连续工作要求；c) 在输电线路导地线上，宜采用感应取能或电池供电等方式，电源模块应满足监测装置在当地环境条件下连续工作要求；d
20、) 杆塔上电源模块宜配置独立的充放电控制器，电源模块标称电压宜为DC+12V；e) 杆塔上电源模块宜采用分体式设计，蓄电池及充放电控制器宜安装在独立的机箱内；f) 电源机箱单体质量不应超过30kg；g) 持续无光照且无其他电力补充的条件下，蓄电池应至少可以维持监测装置正常运行30天的供电；对于视频类装置，蓄电池应至少可以维持监测装置每天1小时正常运行，持续15天。5.9.3 功耗要求5.9.3.1 非视频类监测装置整体功耗a) 监测装置整体应采用低功耗设计；b) 峰值功耗：25W；c) 在线状态下采集功耗：3.5W；d) 在线状态下静态功耗：1.0W；e) 休眠状态功耗宜不超过0.6W；f)
21、监测装置日耗电量：2.5Ah。5.9.3.2 视频类监测装置整体功耗a) 监测装置整体应采用低功耗设计；b) 峰值功耗：30W；c) 在线状态下采集功耗：12W；d) 在线状态下静态功耗：3W。5.10 外观及结构a) 监测装置应遵循简单、可靠、适用的原则，采用标准化、模块化、小型化以及低功耗设计，并满足输电线路户外自然环境下长期可靠运行的要求;b) 外观应整洁、无损伤，结构上应针对现场安装过程的起吊、固定工作进行设计；c) 外壳为单层结构时，防护等级应满足GB4208中规定的IP65要求。外壳为双层结构时，外层防护等级应满足GB4208中规定的IP54要求，内层防护等级应满足IP65要求；d
22、) 监测装置单体重量应尽量减轻（不宜超过30kg），安装位置在导线上的部分，单体重量不超过2.5kg；e) 监测装置的金属构件应采用耐腐蚀材料，非金属构件应采用耐老化材料；f) 应具有永久标识，铭牌、文字及符号应简明清晰；g) 应满足防腐蚀、防霉菌、防潮湿、防盐雾要求，并具有防止动物影响的措施；h) 各零部件及相应连接线应有防松措施，无机械损伤；i) 监测装置外接数据线应采用屏蔽线，数据线与电源线均应采用保护措施；所有引线均应采用专用金具固定在线路本体上，并采取适当的防松措施；j) 电源和信号插口应采用防水航空插头，应具备防误插设计；k) 监测装置的外观和结构应与相应线路构件相匹配，便于安装和
23、维护，且安装时应避免对线路本体造成不必要的改变或损伤。6 试验方法6.1 试验条件除另有规定外，各项检验应在如下试验条件下进行：a) 环境温度：+15+35；b) 相对湿度：25%RH75%RH；c) 大气压力：550hPa1060hPa。6.2 功能检验6.2.1 试验方法按照现场配置方式组成架空输电线路在线监测系统，给监测装置通电，施加相应信号，分项检测监测装置是否具备本标准要求的各项功能，应进行以下接口测试：a) 测试监测装置的数据输出接口及一致性；b) 测试监测装置的查询功能、配置功能及一致性；c) 测试监测装置的运行状态监测功能、报警功能及远程升级功能等。 6.2.2 判定准则a)
24、监测装置应具备本标准5.2中规定的功能；b) 应用层数据传输规约应符合附录A南方电网公司输电线路状态监测系统通信规约（架空线路部分）要求。6.3 测量有效性试验6.3.1 试验方法a) 计量设备：所有用于检验的计量设备均应按国家计量检定规程（JJG）的要求定期进行校准/检定；b) 检验方法：对技术指标应按照国家计量检定规程（JJG）的规定方法进行各项检验。6.3.2 判定准则测量范围、准确度等技术指标应满足本标准附录B及专项技术规范中规定的技术要求。6.4 电气性能试验6.4.1 电晕和无线电干扰试验6.4.1.1 试验方法按GB/T 2317.2中规定的试验要求和试验方法进行试验。6.4.1
25、2 判定准则在试验期间及试验后，监测装置应满足本标准5.5.1中规定的技术要求，且试验期间数据缺测率应小于5%。6.4.2 导线电流耐受试验6.4.2.1 试验方法把监测装置安装在相应截面的导线上，处于工作状态，进行如下导线通流试验：a) 将导线电流从零升流至导线允许电流，然后降流至零，重复3次；b) 对导线通以允许电流值的电流，连续运行48小时。6.4.2.2 判定准则试验期间及试验结束后，监测装置应能正常工作，数据无干扰、电气系统无损坏，且试验期间数据缺测率应小于5%。6.4.3 温升试验6.4.3.1 试验方法参照GB/T 2317.3试验要求和试验方法进行。在环境温度为20的条件下，
26、将监测装置安装在400mm2及以上截面的导线上，对导线通以允许电流值（如800A）的电流，测量导线表面温度、监测装置夹具及表面的温度。6.4.3.2 判定准则监测装置夹具及表面的温升不应超过导线的温升。6.4.4 雷击试验6.4.4.1 试验方法按GB/T 3482规定的试验要求和试验方法，在本标准5.5.4规定的严酷等级下进行试验。6.4.4.2 判定准则在试验过程中监测装置应无飞弧或击穿现象，试验后监测装置应能正常工作。6.5 电磁兼容试验6.5.1 静电放电抗扰度试验6.5.1.1 试验方法按照GB/T 17626.2中规定的试验方法和要求，在下述条件下进行试验：a) 监测装置处于正常工
27、作状态；b) 接触放电；c) 在外壳和工作人员经常可能触及的部位；d) 试验电压：8kV；e) 正负极性放电各10次，每次放电间隔至少1s。6.5.1.2 判定准则在试验期间及试验后，监测装置的功能和性能应达到GB/T 17626.2中规定的a级要求。6.5.2 射频电磁场辐射抗扰度试验6.5.2.1 试验方法按照GB/T 17626.3中规定的试验方法和要求，在下述条件下进行试验：a) 监测装置处于正常工作状态；b) 频率范围：80MHz1000MHz；c) 试验场强：10V/m。6.5.2.2 判定准则在试验期间及试验后，监测装置的功能和性能应达到GB/T 17626.3中规定的a级要求。
28、6.5.3 电快速瞬变脉冲群抗扰度试验6.5.3.1 试验方法按照GB/T 17626.4中规定的试验方法和要求，在下述条件下进行试验：a) 监测装置处于正常工作状态；b) 对供电电源端口、保护接地，试验电压为4kV；对输入/输出信号、数据和控制端口，试验电压为2kV；c) 重复频率：100kHz；d) 试验时间：1min；e) 施加试验电压次数：正负极性各3次。6.5.3.2 判定准则在试验期间及试验后，监测装置的功能和性能应达到GB/T 17626.4中规定的a级要求。6.5.4 浪涌(冲击)抗扰度6.5.4.1 试验方法按照GB/T 17626.5中规定的试验方法和要求，在下述条件下进行
29、试验：a) 监测装置处于正常工作状态；b) 试验电压：4kV。6.5.4.2 判定准则在试验期间及试验后，监测装置的功能和性能应达到GB/T 17626.5中规定的a级要求。6.5.5 射频场感应的传导骚扰抗扰度试验6.5.5.1 试验方法按照GB/T 17626.6中规定的试验方法和要求，在下述条件下进行：a) 试验电压：10V；b) 扫描频段：150kHz80MHz；c) 试验波为1kHZ正弦波对信号进行80%的幅度调制，扫频速率1.510-3十倍频程/s，驻留时间1s，扫描步长1%。6.5.5.2 判定准则在试验期间及试验后，监测装置的功能和性能应达到GB/T 17626.6中规定的a级
30、要求。6.5.6 工频磁场抗扰度试验6.5.6.1 试验方法按照GB/T 17626.8中规定的试验方法和要求，在下述条件下进行试验：a) 监测装置处于正常工作状态；b) 稳定持续的磁场强度：100A/m；c) 1s3s短时作用的磁场强度：1000A/m。6.5.6.2 判定准则在试验期间及试验后，监测装置的功能和性能应达到GB/T 17626.8中规定的a级要求。6.5.7 脉冲磁场抗扰度试验6.5.7.1 试验方法按照GB/T 17626.9中规定的试验方法和要求，在下述条件下进行试验：a) 监测装置在正常工作状态；b) 脉冲磁场强度：1000A/m。6.5.7.2 判定准则在试验期间及试
31、验后，监测装置的功能和性能应达到GB/T 17626.9中规定的a级要求。6.6 环境适应性能试验6.6.1 低温试验6.6.1.1 试验方法将整套监测装置（除太阳能采集板）放入恒温恒湿箱，确认电量充足、各功能部件运行正常，且监测装置采集时间间隔为默认采集间隔；按GB/T 2423.1中规定的试验方法和要求，在本标准5.7.1中规定的严酷等级下进行试验，且监测装置采集时间间隔为默认采集间隔，统计试验期间数据缺测率。6.6.1.2 判定准则试验期间及试验结束30分钟内，整套装置应同时满足下列条件：a) 试验结束时装置在线；b) 试验过程中，掉线次数不超过2次；c) 单次掉线时长不超过1h；d)
32、数据缺测率不大于1%，图片无缺失；e) 未出现无效数据。6.6.2 高温试验6.6.2.1 试验方法将整套监测装置（除太阳能采集板）放入恒温恒湿箱，确认电量充足、各功能部件运行正常，且监测装置采集时间间隔为默认采集间隔；按照GB/T 2423.2中规定的试验方法和，并在本标准5.7.2中规定的严酷等级下进行试验，且监测装置采集时间间隔为默认采集间隔，统计试验期间数据缺测率。6.6.2.2 判定准则试验期间及试验结束30分钟内，整套装置应同时满足下列条件：a)试验结束时装置在线；b)试验过程中，掉线次数不超过2次；c)单次掉线时长不超过1h；d)数据缺测率不大于1%，图片无缺失；e)未出现无效数
33、据；f)蓄电池应无鼓包、裂纹、开裂等现象。6.6.3 交变湿热试验6.6.3.1 试验方法将整套监测装置（除太阳能采集板）放入恒温恒湿箱，确认电量充足、各功能部件运行正常，且监测装置采集时间间隔为默认采集间隔；按照GB/T 2423.4中规定的试验方法和要求，在本标准5.7.3中规定的严酷等级下进行试验，且监测装置采集时间间隔为默认采集间隔，统计试验期间数据缺测率。6.6.3.2 判定准则试验期间及试验结束30分钟内，整套装置应同时满足下列条件：a)试验结束时装置在线；b)试验过程中，掉线次数不超过2次；c)单次掉线时长不超过1h；d)数据缺测率不大于1%，图片无缺失；e)未出现无效数据；f)
34、蓄电池应无鼓包、裂纹、开裂等现象。6.6.4 低温覆冰试验6.6.4.1 试验方法将整套监测装置（除太阳能采集板）放入恒温恒湿箱，确认电量充足、各功能部件运行正常，且监测装置采集时间间隔为默认采集间隔；在-100之间、90%RH以上环境中且装置覆冰条件下，全部数据采集功能开启，保持24h。6.6.4.2 判定准则试验期间及试验结束30分钟内，整套装置应同时满足下列条件：a)试验结束时装置在线；b)试验过程中，掉线次数不超过2次；c)单次掉线时长不超过1h；d)数据缺测率不大于1%，图片无缺失；e)未出现无效数据；f)各传感器应运转正常；g)云台应能正常工作。6.7 机械性能试验6.7.1 振动
35、试验6.7.1.1 试验方法监测装置不包装、不通电，固定在振动试验台中央，按照GB/T 2423.10中规定的试验方法和要求，并在本标准5.8.1中规定的严酷等级下进行试验。6.7.1.2 判定准则试验后，监测装置应无损坏，紧固件、连接件、模块及元器件无松动、脱落等现象，且通电后监测装置在规定的限值内性能正常。6.7.2 垂直振动试验6.7.2.1 试验方法本试验通过模拟导地线振动，检验安装在导地线上的监测装置耐受垂直振动的能力和对导地线的损伤。参照DL/T 1098规定的试验要求和试验方法进行。试验布置参见DL/T 1098，将监测装置按要求固定在受张导线上，导线张力为1025%CUTS；振
36、动条件要求振动频率f为25Hz50Hz，监测装置安装处导线振幅A=0.5mm，振动次数N=1107次。同时测量监测装置夹头处的导线动弯应变值（不应大于允许值100120）。6.7.2.2 判定准则试验后，检验监测装置各部件无松动，无损坏，夹头无滑移、无明显磨损；监测装置夹头处的导线未损伤；监测装置能正常工作。6.7.3 碰撞试验6.7.3.1 试验方法监测装置不包装、不通电，固定在碰撞试验台中央，按GB/T 2423.6中规定的试验方法和要求，在本标准5.8.3中规定的严酷等级下进行试验。6.7.3.2 判定准则试验后，监测装置应无损坏，紧固件、连接件、模块及元器件无松动、脱落等现象，且通电后
37、监测装置在规定的限值内性能正常。6.8 电源性能及功耗试验6.8.1 蓄电池常温容量（10h率容量）试验6.8.1.1 试验方法a)针对杆塔上供电电源的蓄电池，完全充电后静置1h以上，在环境温度为255的条件下开始放电。在放电过程中，放电电流的波动不得超过规定值的1%；b)进行10h率容量试验，得到蓄电池10h率容量；c)蓄电池再次完全充电后，再进行10h率容量试验，共进行6次循环试验。6.8.1.2 判定准则10h率容量在第1次循环不应低于90%的额定容量，且在第5次循环以前应达到额定容量。6.8.2 蓄电池低温放电率试验6.8.2.1 试验方法a)针对杆塔上供电电源的蓄电池，完全充电后放置
38、在-20的低温箱内，静置2h以上，在低温箱外部串接直流电度表及负载电阻；b)进行10h率容量试验，得到低温下蓄电池10h率容量；c)蓄电池再次完全充电后，再进行低温下10h率容量试验，共进行4次循环试验；d)蓄电池低温放电率：低温放电率=(20时10h率容量/额定容量)100% 。6.8.2.2 判定准则低温放电率应大于70%。6.8.3 蓄电池荷电保持能力（容量保存率）试验6.8.3.1 试验方法a)针对杆塔上供电电源的蓄电池，完全充电后，进行10h率容量试验，得到静置前容量；b)蓄电池再次完全充电后，在255的环境中静置30天；c)蓄电池静置30天后，不经补充电立即进行10h率容量试验，得
39、到蓄电池静置后容量；d)计算出蓄电池自放电试验后的容量损失百分数值。6.8.3.2 判定准则蓄电池静置30天后，其容量保存率不应低于95%。6.8.4 电源过流保护试验6.8.4.1 试验方法使用带直流电度表的放电仪，接入电源的输出端，检测当放电电流大于整定值时蓄电池是否停止放电。6.8.4.2 判定准则放电电流大于整定值时，应停止放电，监测装置停止工作；放电电流小于整定值时，应恢复放电，且监测装置自动恢复工作。6.8.5 电源供电时间等效试验6.8.5.1 试验方法在环境温度为0，按照现场配置方式组成架空输电线路在线监测系统，仅依靠充满电的蓄电池供电，在采样时间间隔为默认采集间隔、正常工作的
40、情况下进行测试。6.8.5.2 判定准则蓄电池单独供电时间不应少于30日。对于视频类电源，满足每天工作1小时，持续15天。6.8.6 功耗试验6.8.6.1 试验方法a)将监测装置（除太阳能采集板）放入恒温恒湿箱，确认各功能部件运行正常；b)箱内温度25条件下，装置持续运行1h，用0.1级万用表分别测量监测装置不同运行状态下供电回路的电流和电压，计算峰值功耗、在线状态下采集功耗、在线状态下静态功耗、休眠状态功耗。6.8.6.2 判定准则应满足本标准5.9.3中规定的相关技术要求。6.9 防护等级试验6.9.1 试验方法依据GB 4208中规定的试验要求和方法进行检验。6.9.2 判定准则应满足
41、本标准5.10中规定的相关技术要求。6.10 质量检查6.10.1 试验方法通过计量称重设备对监测装置进行质量检查。6.10.2 判定准则应满足本标准5.9.2和5.10有关条款规定的技术要求。6.11 外观和结构检查6.11.1 试验方法通过目测对监测装置进行外观和结构方面的检查。6.11.2 判定准则应满足本标准5.10中规定的相关技术要求。7 检验规则装置检验分为型式试验、出厂检验和抽样检验三类，试验项目按表1所列规定执行。表1 试验项目序号试验项目分类检验项目依据条款型式试验出厂检验抽样检验1功能检验功能检验（含数据传输规约测试）6.22有效性准确度6.33电气性能试验电晕和无线电干扰
42、试验6.4.14导线电流耐受试验6.4.25温升试验6.4.36雷击试验6.4.47电磁兼容试验静电放电抗扰度试验6.5.18射频电磁场辐射抗扰度试验6.5.29电快速瞬变脉冲群抗扰度试验6.5.310浪涌(冲击)抗扰度试验6.5.411射频场感应的传导骚扰抗扰度试验6.5.512工频磁场抗扰度试验6.5.613脉冲磁场抗扰度试验6.5.714环境试验低温试验6.6.115高温试验6.6.216交变湿热试验6.6.317低温覆冰试验6.6.418机械性能试验振动试验6.7.119垂直振动试验6.7.220碰撞试验6.7.321电源性能及功耗试验电源常温容量试验6.8.122电源低温放电率试验6
43、8.223电源荷电保持能力试验6.8.324电源过流保护试验6.8.425电源供电时间（无阳光工作日）试验6.8.526功耗试验6.8.627结构和外观检查结构和外观检查6.928质量检查质量检查6.1029防护等级试验防护等级试验6.11注1：表示必须做的项目，表示可选做的项目，表示不做的项目；注2：功能检验（含数据传输规约测试）在型式试验时可不包含数据传输规约测试；注3：对于安装在导线上的监测装置，电气性能试验、垂直振动试验为必须做的项目；注4：对于覆冰监测装置，低温覆冰试验为必须做的项目。7.1 型式试验当出现下列情况之一时，应进行型式试验：a)新产品定型前；b)正常生产时，每4年进行一次；c)停产1年后又恢复生产时；d)生产设备重大改变时；e)正式生产后，因结构、材料、工艺有较大改变，可能影响监测装置性能时；f)国家技术监督机构或受其委托的技术检验部门提出型式试验要求时。应至少包含本标准表1中型式试验的检验项目。7.2 出厂检验应对监测装置进行逐台出厂检验；应至少包含本标准表1中出厂检验的检验项目。7.3 抽样检验包含到货抽检和送检两类，按南网物资品控要求执行；应至少包含本标准表1中抽样检验的检验项目。8 标志、包装、运输与贮存8.1 标志8.1.1 装置标志在监测装置的显
