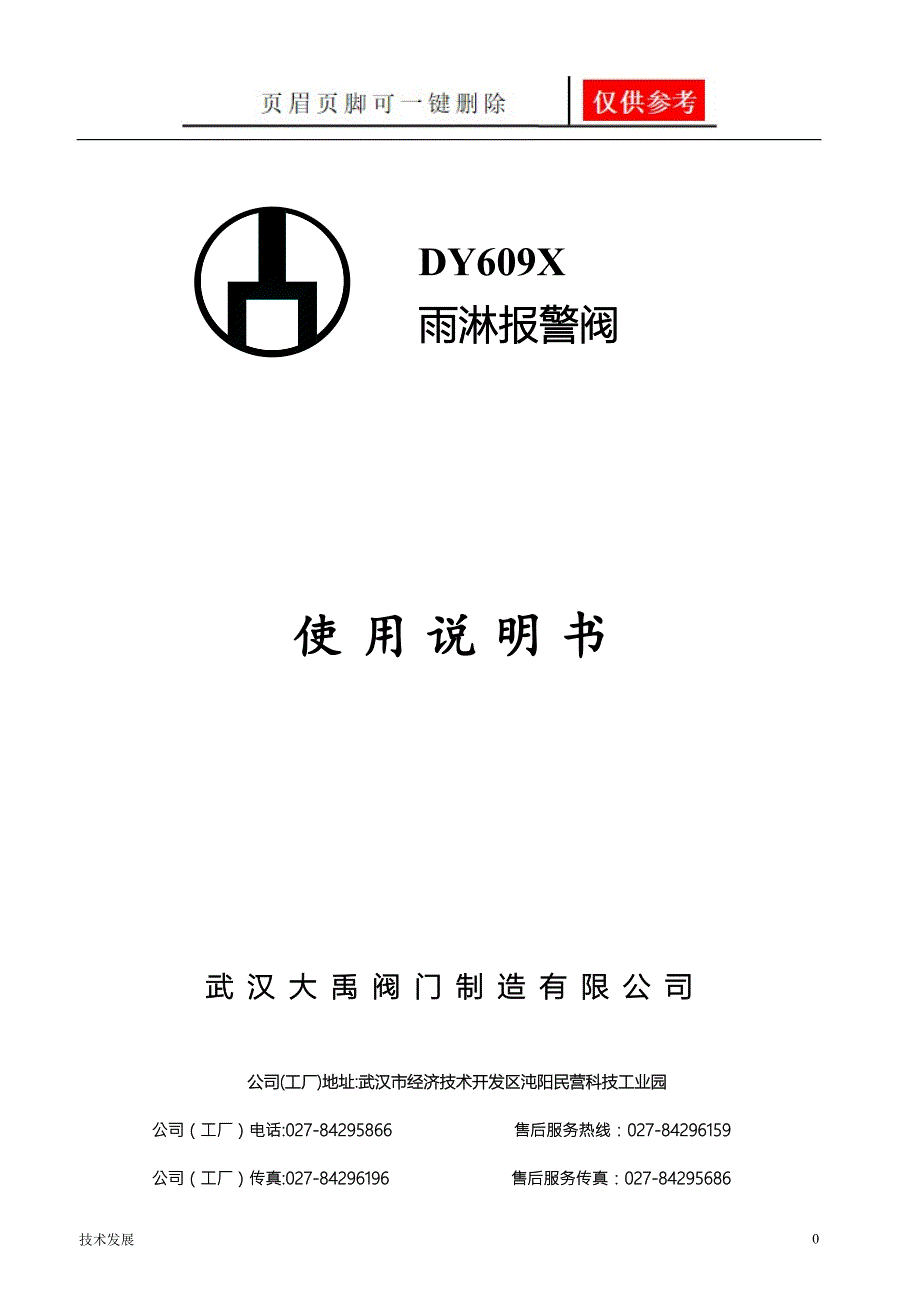

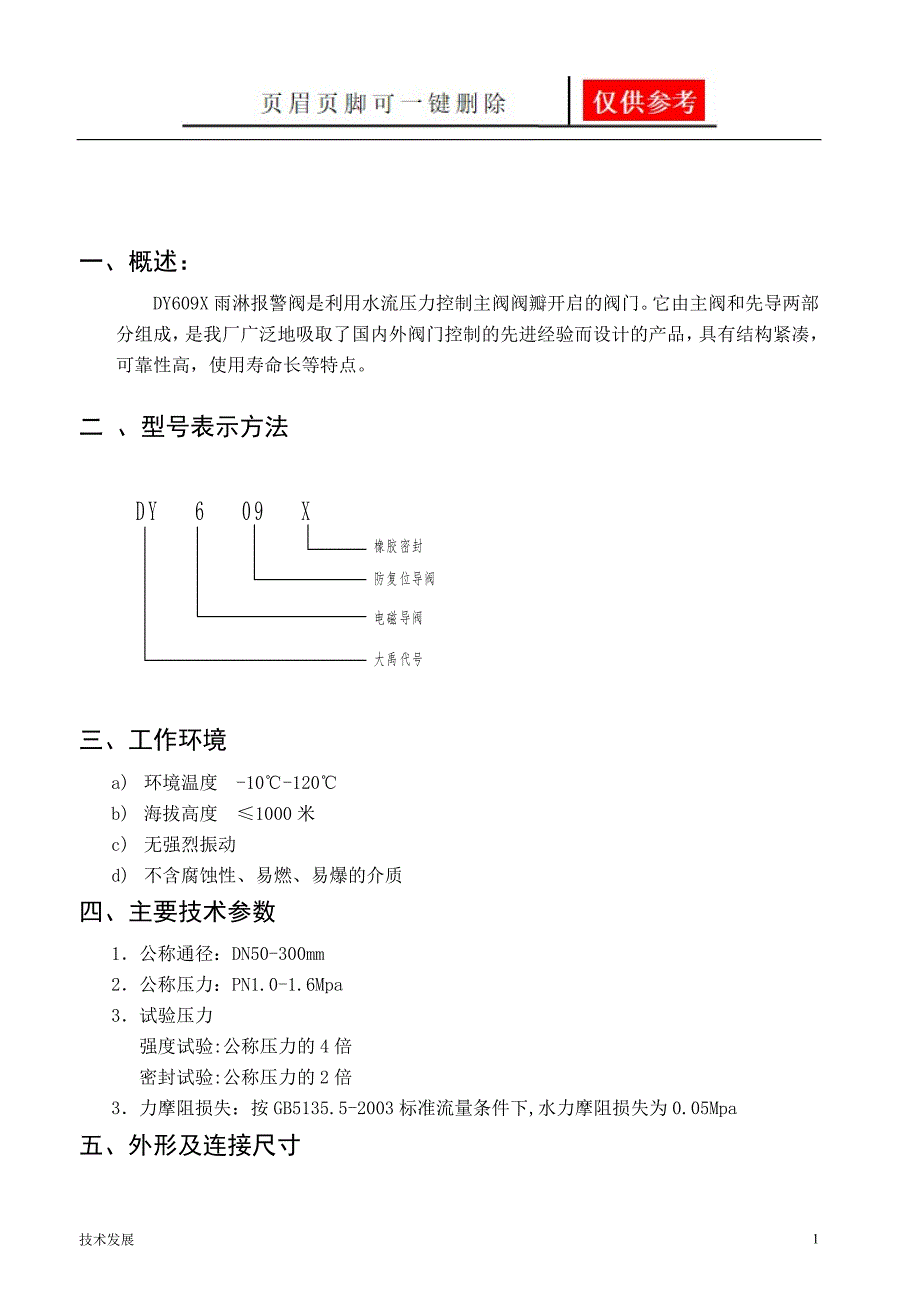

1、DY609X雨淋报警阀使 用 说 明 书武 汉 大 禹 阀 门 制 造 有 限 公 司公司(工厂)地址:武汉市经济技术开发区沌阳民营科技工业园公司（工厂）电话:027-84295866 售后服务热线：027-84296159公司（工厂）传真:027-84296196 售后服务传真：027-84295686一、概述：DY609X雨淋报警阀是利用水流压力控制主阀阀瓣开启的阀门。它由主阀和先导两部分组成，是我厂广泛地吸取了国内外阀门控制的先进经验而设计的产品，具有结构紧凑，可靠性高，使用寿命长等特点。二 、型号表示方法三、工作环境a) 环境温度 -10-120b) 海拔高度 1000米c) 无强烈振

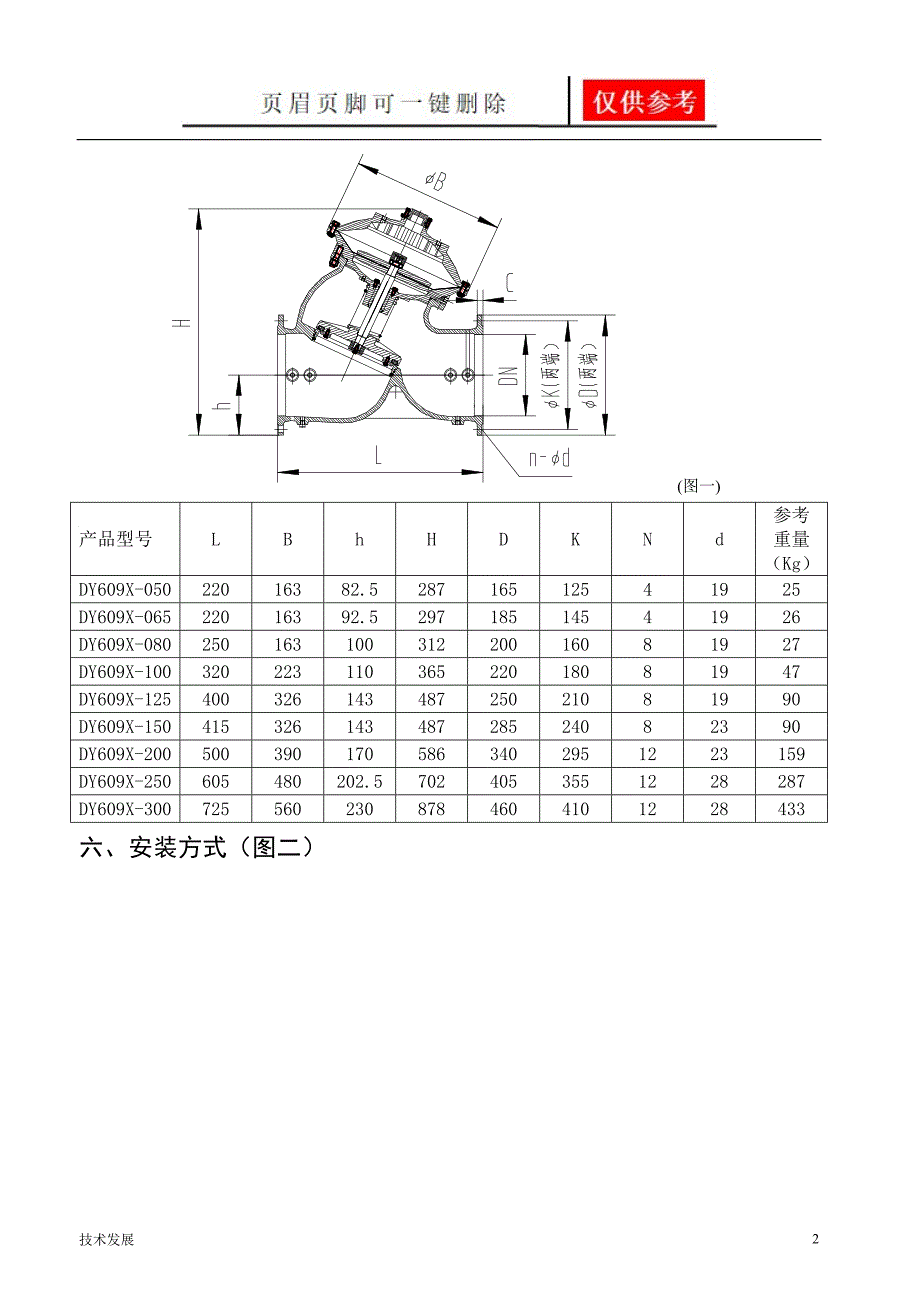

2、动d) 不含腐蚀性、易燃、易爆的介质四、主要技术参数1公称通径：DN50-300mm2公称压力：PN1.0-1.6Mpa3试验压力强度试验:公称压力的4倍密封试验:公称压力的2倍3力摩阻损失：按GB5135.5-2003标准流量条件下,水力摩阻损失为0.05Mpa五、外形及连接尺寸(图一)产品型号LBhHDKNd参考重量（Kg）DY609X-05022016382.528716512541925DY609X-06522016392.529718514541926DY609X-08025016310031220016081927DY609X-10032022311036522018081947D
3、Y609X-12540032614348725021081990DY609X-15041532614348728524082390DY609X-2005003901705863402951223159DY609X-250605480202.57024053551228287DY609X-3007255602308784604101228433六、安装方式（图二）七、配管示意图八、雨淋报警阀的两种状态雨淋报警阀有伺应状态、工作状态两种：(一)、伺应状态：处于伺服状态时，球阀4开启，电磁阀9、紧急手动球阀11和紧急远程球阀10均关闭，防复位控制器7自动开启，球阀14、15、16开启，球阀21关闭，
4、闸阀17关闭，滴水球阀14处于工作状态。球阀3、6、13开启，压力表2和压力表8有相同压力，压力表12无压力显示。压力开关21无水压，水力警铃20未工作。在伺应状态下，可以在不开启电磁阀9、手动球阀11和远程球阀10的情况下，检验报警装置压力开关19和水力警铃18。方法是关闭球阀16，开启球阀21。结束检验后关闭球阀21，开启球阀16。(二)、工作状态：如果火情出现，当突然出现以下情况之一或多种情况时，雨淋报警阀由伺应状态过渡到工作状态：A：电磁阀开启，B：手动球阀11开启，C：远程球阀10开启。由于控制腔压力开始被释放，雨淋报警阀开始打开，并且当控制腔压力降到一定程度时，防复位控制器7自动关
5、闭。（即使误动作使球阀10、11以及电磁阀9关闭，因防复位器7一直处于关闭状态，阀前压力不能通过防复位器到达控制腔使雨淋报警阀关闭）。压力表8显示为0，压力表12压力指示升高，显示阀的出口压力。出口端水经过球阀15、16，过滤器20，使压力开关21给出压力信号，水力警铃18发出声响。灭火工作结束后，可关闭电磁阀9，手动球阀11和远程球阀10，同时按下防复位器的手柄。等到压力表8压力上升稳定在与压力表2相同压力时，放开手柄，此时防复位器7开启。关闭球阀16，开启球阀15、泄放系统中的余水后，再关闭闸阀17，开启球阀16。雨淋报警阀回复到伺应状态。九、雨淋报警阀的特点：1、 雨淋报警阀具有三种途径
6、开启阀门。即自动电磁阀开启、人工手动开启近距离球阀和远离火源开启远距离球阀，在发生火灾时保证雨淋报警阀开启。 2、具有防复位自动锁止机构。阀上配有防复位控制器，在火灾时开启电磁阀或手动球阀后，若出现误动作而使电磁阀或手动球阀关闭，因防复位控制器关闭而使主阀控制腔的压力不能上升，而使雨淋阀一直处于开启状态。 3、复位操作简便。工作以后的雨淋报警阀，若要使之回复到伺机应状态，可关闭电磁阀和手动球阀，再按下防复位控制器的手柄，待控制腔的压力与进口压力相等时，松开手柄即可。4、使用寿命长阀门的膜片采用进口高强度强化尼龙橡胶，膜片在动作上千万次以上无疲劳损伤；膜片可以工作10万小时以上；从而确保阀门有较
7、长的使用寿命。5、阀的承压高传统膜片式雨淋报警阀受膜片承压限制，不能承受较高压力。大禹雨淋报警阀的膜片的破坏压力达90Kg/cm2以上，使阀门工件压力可达20 Kg/cm2。6、大口径雨淋报警阀的可靠性高传统膜片式雨淋报警阀是用膜片直接密封，这种方式只能在低压、小口径状态下可行；如果压力高，口径大时，往往造成密封不严，膜片破裂等故障，故传统雨淋报警阀只能适用于小口径系统，大禹雨淋报警阀是将膜片上均匀受到的力通过活塞（阀瓣）进行密封，这种阀门的口径可达300mm仍然可靠性高。7、反应灵敏。十、安装方法及注意事项1、 主阀体的阀芯为轴导向型结构，双腔液体驱动，直通橡胶密封，高可靠性电磁阀控制，球墨
8、铸铁阀体；2、 安装主阀前，请先检查阀体内是否有石块等杂物，如有请现场排除；3、 为避免管网杂质对该阀动作的干扰，必须在主阀前端加装过滤器，并在主阀前后端各加装一只闸阀（蝶阀），以备检修用。（安装方式请参阅附图二）；4、 适用-30120的冷水、温水或热水，客户选购时请注意温度；5、 主阀如果安装于荫井或管道井内，请注意留出足够空间并确保站立位置，以便日后进行常规检修；6、 主阀安装时，请注意主阀体外水流标示箭头，遵循方向安装；电磁阀安装电压为直流24V，压力开关安装电压为直流24V；7、 警铃及远程球阀一般由用户自选确定安装位置，以操作方便，能及时监听为准，但警铃不宜离主阀体路径太远，压力开
9、关安装在过滤器后的三通接口上。十一、调试及维护事项（1）调试1、 关闭所有阀门；2、 向系统供水，通过系统内排气装置排除系统内空气；3、 向进口端闸阀（蝶阀）供水，打开球阀21，如果警铃出口有水流出，说明进口闸阀（蝶阀）密封有问题，必须查明检修；若阀门无问题，关闭球阀21。然后缓慢开启进口端闸阀（蝶阀），逐渐增加压力，注意法兰联接处是否有漏水现象，若有请拧紧锁紧螺栓；同时打开球阀15、10、紧急手动球阀11、泄放闸阀17排除阀内空气，直到上述各处有水流出，关闭上述各处有水流出，关闭上述阀门，同时按下滴水球阀，打开各压力表前球阀；4、 打开球阀15、16、闸阀17，按下滴水球阀14，待出水腔余水
10、放尽后，观察是否有水继续流出，如果有，说明主阀密封不好，检修后重试；若无水流出，关闭闸阀17。打开阀后闸、蝶阀（若因工程需要不宜供水，则该阀不能打开）。5、 打开球阀21，测试警铃及压力开关动作情况，要求反应灵敏，铃声响亮。若铃声响亮。若铃声不清脆，注意检查是否与其它物体接触或变形。若无异常，关闭球阀21。6、 分别打开紧急手动球阀11、紧急远程球阀10、电磁阀9，测试阀门工作关况是否完全正常，注意每次测试前主阀必须处于伺应状态。（2）维护1、 定期试验检查定期试验检查分每周检查、季度检查、年度检查三种。（1）每周试验检查步骤1通知控制室、值班室主管人员试验报警系统；2检查水力警铃是否能发出响
11、亮声音；3记录进出口压力读数，如果压力不中，检查原因，排除故障。（2）季度试验检查步骤1通知值班室人员，装置将试验检查；2首先通过报警控制器操纵电磁阀9或打开手动紧急球阀11，主阀打开，压力水从球阀15、16排出，水力警铃发出响亮警铃声，同时值班室外接到报警信号，启动消防泵，观察进出口压力值；3试验完毕，关闭电磁阀9和手动紧急球阀10及按下防复位控制器，主阀自动复位；4打开泄放闸阀17排尽余水，然后关闭。（3）年度试验检查步骤1 按季度检查的1、2、3、4项进行试验；2 如检查阀门工作正常则检查结束，如工作有异常则按下述步骤进行；3 关闭进口闸阀（蝶阀），卸下主阀；4 将清洗更换后的雨淋报警阀安装在原来位置上，打开闸阀（蝶阀），使装置处于伺应状态，最后通知负责人员试验检查完毕。 2、 本阀为水自润式阀门，基本不需要保养，如出现工作异常，请立即与本公司联系。十二、订货须知1、用户应考虑阀门的结构型式、口径、压力、阀门周围的温度及介质温度的变化等多种因素，选择合适的规格。2、用户有特殊要求，可以与我厂联系，考虑特殊供货。7技术发展
