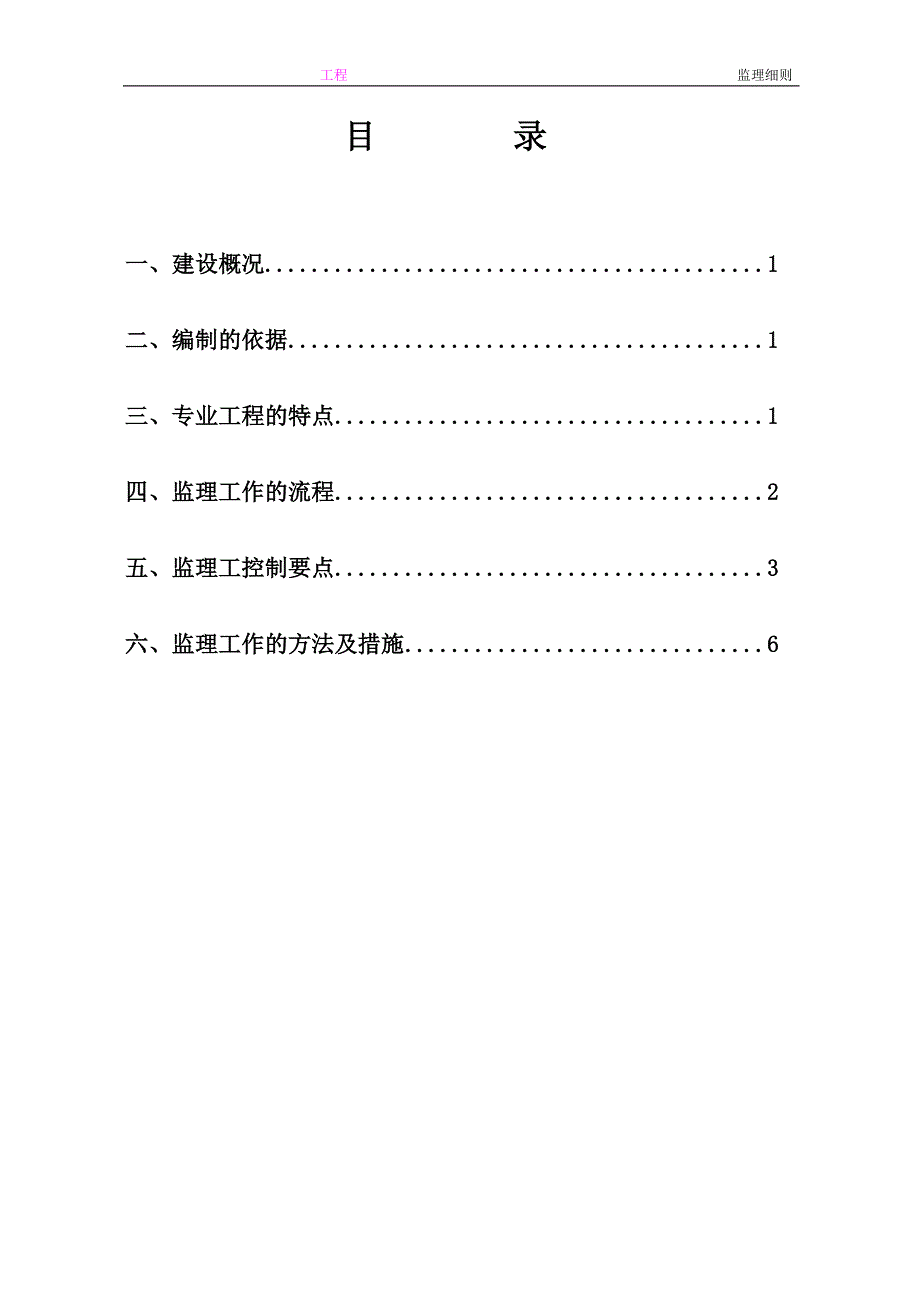

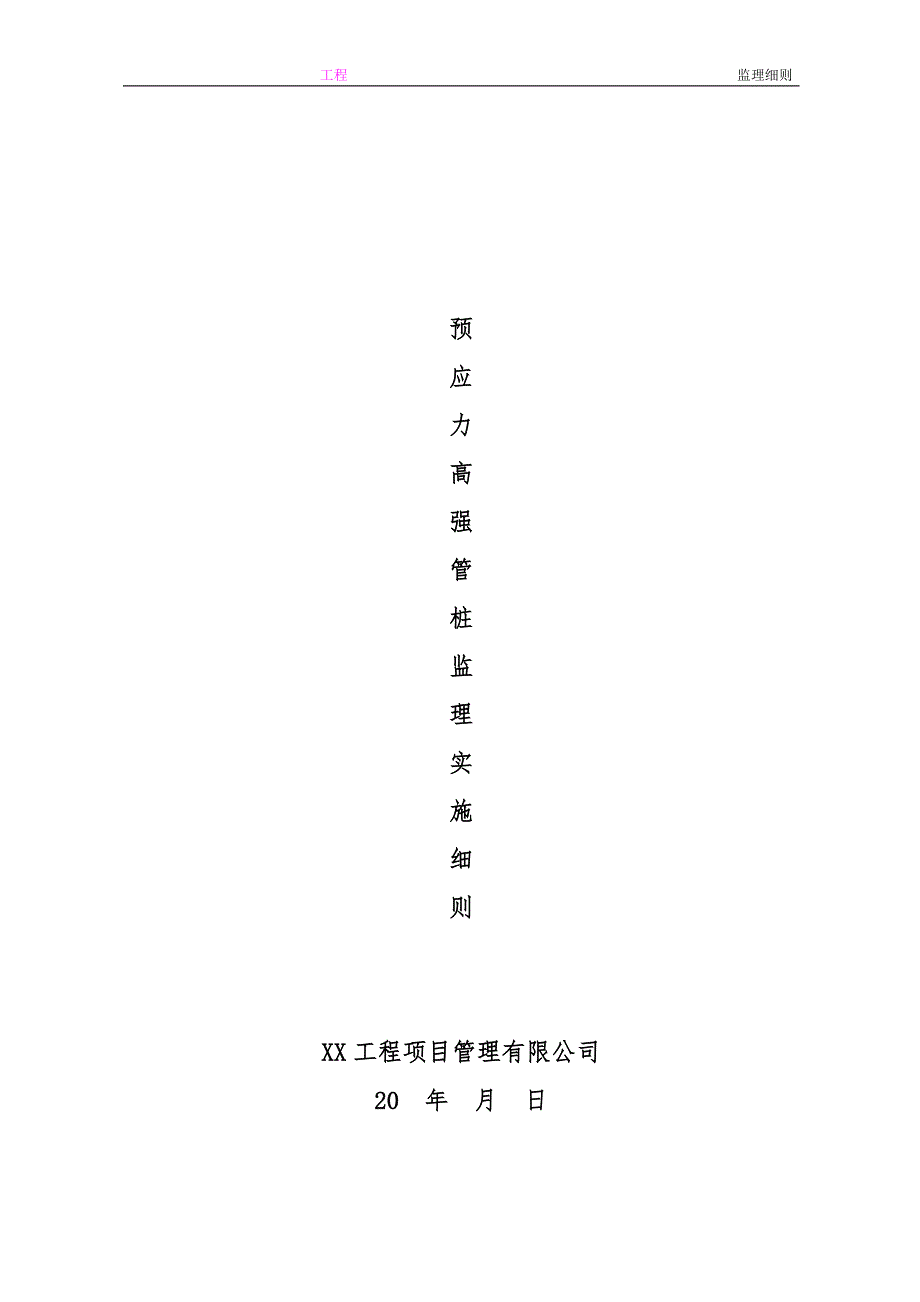

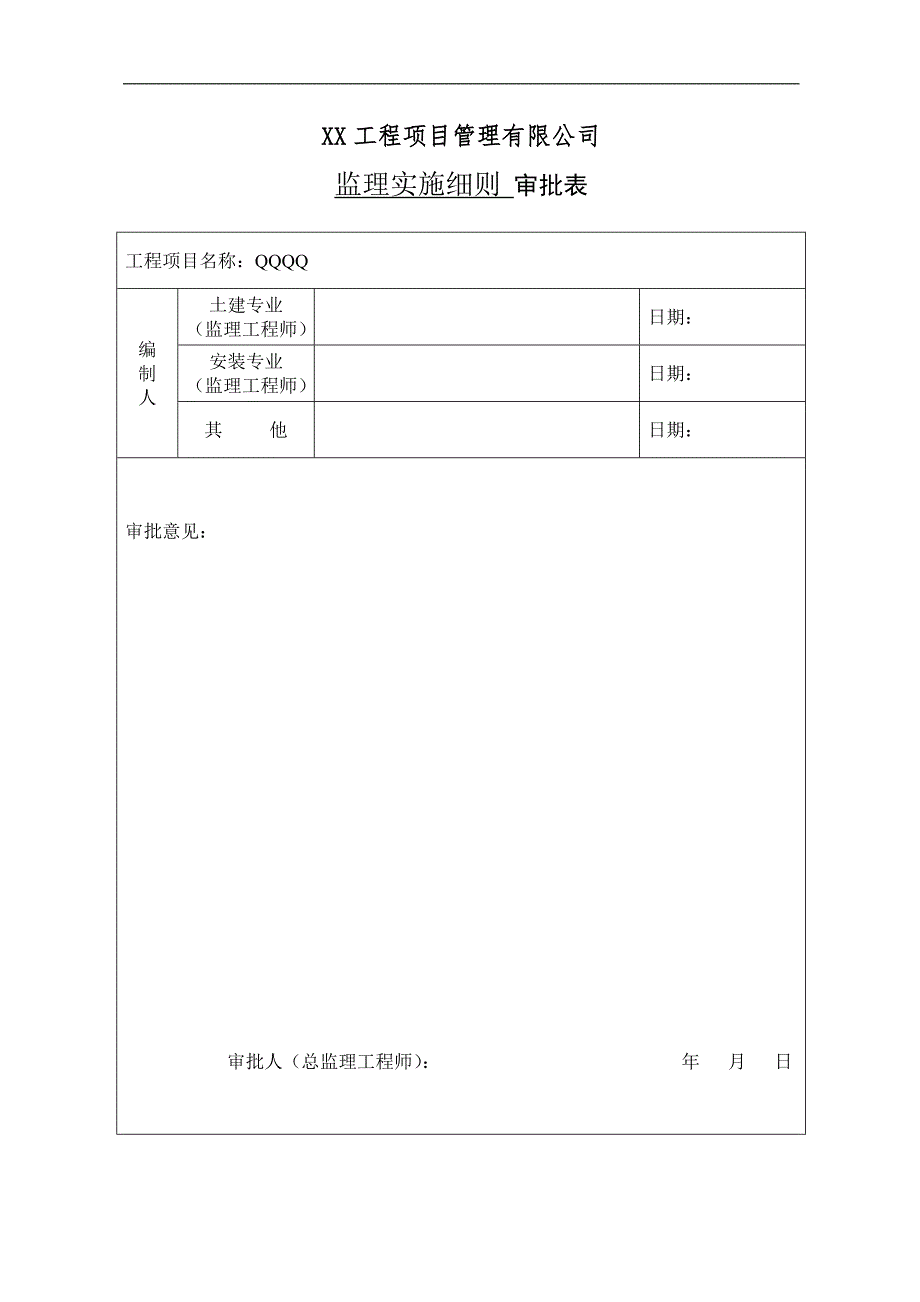

1、工程 监理细则XX工程项目管理有限公司监理实施细则 审批表工程项目名称：QQQQ编制人土建专业（监理工程师）日期：安装专业（监理工程师）日期：其 他日期：审批意见：审批人（总监理工程师）： 年 月 日 预应力高强管桩监理实施细则XX工程项目管理有限公司20 年 月 日目 录一、建设概况1二、编制的依据1三、专业工程的特点1四、监理工作的流程2五、监理工控制要点3六、监理工作的方法及措施6 一、工程概况QQQQ住宅区位于山西省CC市襄垣县南里信村，滨河路与古韩东街交汇处，总用地面积59016。项目计容积率总建筑面积约16万，18层住宅10栋，25层住宅4栋，4层住宅10栋，18层公寓1栋，3层幼

2、儿园1栋，其中住宅约10.5万，公寓1.6万，幼儿园1500，商业约3.3万，地下车库约500个，地上车库约1500个。1.工程名称：QQQQ 2. 建设单位： 3设计单位： 4监理单位： 5建设地点： 8建设目标： 质量控制目标：按国家验收规范一次性验收合格进度控制目标：同施工工期安全生产目标：无安全事故9建设周期：约40日历天二、编制依据1、本工程的设计图纸、地质勘察报告等设计文件；2、JGJ94-2008建筑桩基技术规范、JGJ106-2003建筑基桩检测技术规范、GB10G409预应力混凝土管桩、GB50202-2002建筑地基基础工程施工质量验收规范及国家、地方其它相关标准、规范、规

3、程。3、本工程的施工组织设计及桩基专项施工方案。 三、专业工程特点本工程桩基采用PTC-AB500(125)预应力高强砼管桩（桩套用山西地方工程建设标准图集预应力混凝土管桩基础技术规程（DBJ04-273-2009），桩制作及施工要求依据国家标准预应力混凝土管桩（10G409）；桩端持力层选择7层细粉砂或9层粉质粘土为桩持力层，单桩竖向承载力特征值分别为：2200KN桩体接桩采用焊接法，施工采用锤击施工工艺，以标高及贯入度控制，桩顶嵌入承台10mm，压桩后桩通过桩端钢板圈上焊接钢筋与承台连接，桩顶标高不一（要求仔细进行控制，以免桩顶标高错误）。场地主要土层由上而下为：黄土状粉土平均厚度3m，粉

4、质粘土平均厚度5m，细粉砂平均厚度5.3m，粉土平均厚度4.6m，粉质粘土平均厚度9.4m，粉质粘土平均厚度6m，粉细砂平均厚度1.7m，圆砾平均厚度2m，粉质粘土平均厚度2.3m，本工程又不良地质情况，湿陷性黄土层平均埋深0-2.5m，平均层厚2.5m。 四、监理工作流程工程质量问题处理建设、设计、施工、质监、监理开工申请报告附质量保证资料施工单位查验开工条件监理单位签发开工令总监理工程师审核意见附整改通知书定位线、定桩位、探桩施工单位轴线、桩位复核施工复查、监理复核管桩质量检查施工、监理起吊第一节桩垂直度校正施工单位沉桩、控制垂直度施工单位供桩堆放供桩单位 垂直度抽检监理单位起吊下节桩、就

5、位，垂直度校正，焊接接桩，冷却1分钟、沉桩施工单位抽检垂直度，检查焊接接头质量监理单位施工单位整改、质量问题处理建设、设计、监理、施工会审合格 不合格送桩、水准仪控制并压至设计标高施工单位桩顶标高检查监理单位打桩施工记录整理施工单位审核施工记录监理单位桩基工程验收建设、设计、施工、监理开挖、桩位复核、检测建设、施工、监理桩基分项工程验收建设、设计、质监监理、施工、 不合格合格 整改合格附：质量保证资料1、施工组织设计；2、桩机许可证；3、焊工、电工、起重工上岗证；4、焊条合格证；5、管桩构件出厂合格证。不合格合 格依据本工程监理合同、规划，已批准的施工组织设计，结合桩基施工特点,以事前、事中控

6、制为主，重点围绕桩基施工质量、安全，参加设计交底-审查分包资质-审批基桩专项施工方案-审定压桩机械、桩构件质量等-桩定位复核-组织设计、勘探、设计、施工、业主、监理等参予试桩，共同确定施工参数。五、监理控制要点1、审查施工单位填报的分包单位资格报审表(附执照、资质、安全生产许可及承建单位的主要技术人员的资质，管理人员是否到岗。施工员、质检员、测量员、桩机司机、电工、焊工等施工人员必须持证上岗，移机时应配备至少1名指挥人员。2、审查施工单位报送的桩基专项施工方案；质量保证措施，工期保证措施和安全保证措施是否合理、可行并并对其进行审批。3、核查施工方提交进场设备报审表。桩机的选型一般按2倍单桩极限

7、承载力取值。桩机传感设备是否完好，桩机配重与设计承载力是否相适应；焊接设备应符合施工要求；4、施工前应设置测量基线与水准点，基线应设置在不受施工影响处。管桩桩位应在施工图中对其逐一编号，做到不重号，不漏号，管桩桩位经测量定位后，应按设计图进行复核。做到分包单位自检，总承包方复检，监理单位对测量定位成果进行检查（简称“两检一核”）无误后共同验收。5、审查施工单位填报的管桩进场报验表，检查管桩合格证、有效期半年内的形式检报告等是否符合要求和齐全，在施工单位自检后，现场对其规格、型号及外观质量和尺寸允许偏差进行抽样检查验收； 管桩的外观质量序号项目外观质量1粘皮和麻面、局部粘皮和麻面累计面积不应大于

8、桩总外表面的0.5%；每处粘皮和麻面的深度不得大于5mm,且应修补。2桩身合缝漏浆漏浆深度不应大于5mm，每处漏浆长度不得大于管桩长度的10%，或对称漏浆的搭接长度不得大于100 mm，且应修补。3局部磕损局部磕损深度不应大于5mm，每处面积不得大于5000 mm2，且应修补。4内外表面漏筋不允许5表面漏筋不得出现环向和纵向裂缝，但龟裂、水纹和内壁浮浆层中的收缩裂缝不在此限。6桩端面平整度管桩端面混凝土和预应力钢筋镦头不得高出端板平面。7断筋、脱头不允许8外观质量凹陷深度不应大于10mm。9内表面混凝土塌落不允许10接头和桩套箍与桩身接和面漏浆漏浆深度不应大于5mm，漏浆长度不得大于周长的1/

9、6，且应修补。空洞和蜂窝不允许表6 管桩的尺寸允许偏差序号项目允许偏差1L+0.5%L2端部倾斜0.5%D3D300mm700mm+5-2800mm1400mm+2-44t+2005保护层厚度+506桩身弯曲度L15mL/100015mL30mL/20007端板端面平面度0.5外径0-1内径0-2厚度正偏差不限06、审查施工单位报送的开工报审表，并对施工现场“三通一平”及桩基施工人、材、机等开工准备情况进行检查落实；7、压桩前应对测放的桩位进行复核，群桩偏差不大于20mm，单排桩偏差不大于10mm；桩身上应划出以米为单位的长度标记，以便观察桩的入土深度；8、桩机行走场地应事先平整压实，并做好排

10、水工作，保证地耐力不小于桩机要求值,坡度不大于1%，且严格按打桩操作规程及桩基施工方案进行施工；9、管桩在吊运过程中应轻吊轻放；10、管桩堆放场地应平整坚实。并按不同规格、长度及施工流水顺序分别堆放；11、叠层堆放时应采取可靠的防滑防滚等安全措施，底层最外缘管桩垫木处用木楔塞紧以防滚动；12、管桩正式施工前进行试桩，并会同建设、施工、设计等单位共同分析场地地质、持力层、承载力、桩型号规格等情况，试桩数量不少于2根，确定桩长及贯入度值；会签锤击混凝土预制桩施工工艺试桩记录表；试桩数量不少于桩总数的1%，并不少于3根。13、打桩施工顺序是否按方案中执行采用退打、隔打，分析和观察打桩对邻近建筑物、基

11、坑及边坡的影响，必要时要求施工单位设点观测并采取有效加固、防护措施；14、锤击桩：应督促施工单位经常复核有无挤压情况造成测放桩位偏移的情况。须注意第一节桩桩尖导向必须垂直；管桩压入前要准确定位、对中，在锤击桩过程中，宜用经纬仪和吊线锤在互相垂直的两个方向，监控桩的垂直度（0.5%）。当桩尖进入较硬土层后，严禁用移动机架等方法强行纠偏。15、督促施工单位对桩机进行日常安全维护保养，特别对机械行走、起落、安全限位装置及用电设备加强检查；16、检查现场安全管理，锤击桩时，非工作人员离机10米以外，起重臂下严禁站人；焊接操作及配合人员必须按规定安全穿戴劳动防护用品；作业区明显标志或围栏；严禁吊装、回转

12、或行走等动作同时进行；17、检查管桩规格型号是否与设计相符；锤击桩宜将每根桩一次性连续锤击到底，尽量减少间歇时间，并尽量避免在接近设计深度时进行接桩；18、管桩需接长时，入土桩段的桩头宜高于地面50mm，上下节桩段应保持顺直，错位偏差不大于2mm。上下端板表面清刷干净。焊缝饱满连续，对焊缝质量检查：焊缝电焊质量外观无气孔，无焊瘤，无裂缝。雨天焊接时，应采取可靠的防雨措施； 19、焊接完毕的桩接头应经自然冷却8min，方可继续压桩；20、管桩的连接应符合设计要求：管桩接头应互相呈梅花状错开，在2米范围内，桩接头数量不应超过总数的50%；21、管桩施打中遇有进桩速度突变、桩身突然倾斜、跑位、地面明

13、显隆起、邻桩上浮等异常现象，应暂停打桩，通知设计、监理等有关人员研究处理；22、施工过程中进行旁站，填写锤击桩施工旁站监理记录，签认锤击预应力管桩施工记录；23、截桩需用锯桩器，严禁用大锤横向敲击或强行扳拉截桩；24、管桩的成桩质量应符合下列规定：（1）、桩身垂直度允许偏差1%；（2）、截桩后的桩顶标高允许偏差10mm；（3）、桩顶平面位置偏差 项 目允许偏差值（mm）柱下单桩80盖有基础梁的桩a垂直于条形桩基纵向轴的桩b平行于条形桩基纵向轴的桩100+0.01H150+0.01H 承台桩数1-3根的桩100承台桩数4-16根的桩（周边桩）1/2桩径或边长25、预应力管桩检测方法采用低应变法及

14、单桩竖向抗压静载试验，小应变检测数不少于10%；并进行桩竖向承载力检验，检验数量不少于总桩数的1%且不少于3根，检验结果不符合设计要求应及时通知设计单位修改设计；26、管桩基础应在全部管桩施打完毕并开挖至设计标高后进行桩基验收，验收时有关文件和资料应按建设档案有关要求整理准备。附：管桩基础工程竣工验收时，应具备下列文件和资料:a桩基设计文件和施工图，包括图纸会审纪要、设计变更通知书等；b桩位测量放线图，包括工程基线复核签证单；c工程地质和水文地质勘察报告；d经审定的施工组织设计或施工方案，包括实施中的变更文件及资料；e管桩出厂合格证及管桩技术性能资料（产品说明书）；管桩进场验收记录；焊接材料验

15、收记录；f打桩施工记录汇总，包括桩位编号图；开挖完成后的桩顶标高；g 试桩记录；h 管桩接桩隐蔽验收记录；i压桩工程竣工图；j成桩质量检查报告；k桩身承载力和完整性检测报告；l质量事故处理记录。 桩位偏差记录六、监理工作的方法及措施（一）监理工作的方法施工过程的各阶段，都应严格按照“先由承包商自检，再由监理抽检”的原则，运用动态控制原理，本桩基工程拟采用巡视、旁站；测量、试验、平行检测；指令性文件；监理程序；工地会议；计算机辅助管理等手段对工程进行全面管理。1、旁站与巡视 通过旁站与巡视监督及时发现质量事故苗头，影响质量、安全因素的不利因素，潜在的质量、安全隐患以及出现的质量、安全问题，以便及

16、时进行控制。2、量测与试验（1）在工程开工前核查工程的定位放线，在施工过程中核查工程的轴线和标高，在工程完工验收时测量各部位的几何尺寸。（2）材料、中间产品等必须通过试验得出数据后进行质量评定，监理工程师通过见证取样和抽检等一定方式进行。在现场进行质量控制时，常采用目测法、实测法和试验法三种方法。利用一定的检查或检测手段（目测、量测、试验），在承包单位自检的基础上，按照一定的比例进行检查或检测。3、指令性文件与一般管理文件监理工程师充分利用指令性文件，进行工程施工管理控制，并督促承包单位严格遵守与执行监理工程师的书面指示。在质量检查时，如发现工程存在质量问题，首先由监理工程师立即下达停工指令，

17、通知承建单位停止该项施工，然后要求承建单位提出报告，说明质量缺陷情况及严重程度，产生缺陷的原因和处理方法以及保证今后质量的措施；待质量缺陷处理后，经监理工程师检查认可，方可下达复工指令，继续施工。4、严格执行监理程序如未经监理工程师批准开工申请的项目不能开工，没有经过监理工程师签认的付款证书，承包单位就得不到工程款。5、利用支付手段工程款支付的条件之一就是工程质量要达到合同规定的合格标准，监理工程师只对工程质量合格部分进行计量签认。对承包单位支付任何工程款项，均需由总监理工程师审核签署支付证明书。6、工地会议由项目监理机构主持，在工程实施过程中针对工程质量、造价、进度、合同管理等事宜定期召开的

18、由有关参建单位参加的会议。沟通参建各方的情况，解决问题，形成共识。因此工地会议也是监理工作方法之一。（二）监理工作的措施1、开工审查1.1 协助业主做好以下工作：1）协助业主做好三通一平工作；2）协助业主做好施工招标工作和施工合同洽商，提供有关咨询意见；3）参与桩基工程施工图纸交底会议，签认图纸会审纪要。1.2 审查承包商施工前的准备工作1）审查总承包商提交的分包商资格报审，根据施工企业资质管理的规定，核查相关的资料，并提出审核意见。2）复核建筑定位和现场基准点是否规划和设计要求，并做好平行测量记录。3）审查总承包商提交的桩基工程施工组织设计，并对质量管理制度、技术管理制度、技术标准、现场用

19、电方案及安全责任制等方面提出审核意见。4）审查施工单位进场的桩机、电焊机、计量仪器等设备和仪器是否具有合格证、计量合格证、生产许可证、机械设备验收合格记录，作出是否满足施工要求，手续是否齐全的审查结论。5）审查施工管理人员及特殊人员是否持证上岗，作出人员数量及资格是否符合国家规定及施工组织设计要求。6）审查管桩生产厂家的资格，根据资质管理的规定，核查相关的资料，并提出审核意见。7）检查桩机试运转情况，并做好试沉桩记录，确定沉桩控制标准。1.3 审查总承包提交的工程开工报告，参加业主主持的第一次工地例会，提出开工条件审查情况， 要求业主及施工方及时完善落实，具备开工条件后签发开工令。2、原材料进

20、场检验2.1 对每批进场的管桩要求进行进场报验，检查管桩合格证及相关资料，桩身质量目测检查，桩节长度及厚度度量检查，管桩表面裂缝浇水检查，不合格管桩立即退场，并监督退场，并按要求做好进场材料验收汇总表。2.2 按要求对进场电焊条材料进行报验，检查是否具备出厂合格证，并按要求做好进场材料验收汇总表。3、桩位复核3.1 对每根桩沉桩前进行桩位复核（不大于10mm），并做好桩位坐标平行测量记录。3.2 对现场基准点及场地隆起情况应进行定期复核，且每周不少于1次，并做好复核记录。4、沉桩过程旁站监理4.1 对沉桩全过程由专业工程师和监理员实施全过程旁站，并按要求对桩身垂直度、焊接质量、焊接时间、冷却时

21、间、进入持力后的压桩力情况、桩顶标高等检查情况做好旁站记录。对施工作业情况和施工人员到位情况，机械运转情况等施工存在的问题，做好监理日记。4.2 本工程可能出现的质量问题有抬架后压至设计标高，桩顶压碎、压桩力过小、土体降起等情况。4.3 加强施工旁站和平行测量，做好信息化施工管理工作，及时组织设计施工及有关专业人员进行专题会审，提出施工方案调整、设计变更等技术处理方法。形成有关纪要并监督实施。5、工程验收5.1 土方开挖前做好桩基工程质量验收记录，整理监理记录，核查有关施工技术资料是否齐全、真实。对过程中现场的质量问题，组织业主、设计、施工等有关单位提出处理意见并加以实施。5.2 土方开挖后，

22、协助业主委托测试单位进行检测，测试过程由专业工程师旁站监理，并在监理日记和通用旁站记录表中做好有关记录。5.3 核查承包商提交的桩位和桩顶标高的复核记录，并做好平行复测记录。5.4 审核桩基工程竣工图及质量控制资料。5.5 提出桩基工程的质量评估报告，组织业主、设计、质监、勘察、施工等有关单位进行桩基工程质量验收。并协助做好桩基工程验收备案工作。6、进度检查每周对计划进度实施情况进行检查，分析提前或滞后的原因，并提出有关进度调整措施（如缩短或延长施工作业时间调整桩基与土方开挖的工序交接，增减桩机数量等），以保证实现本桩基工程进度控制目标。7、工程款支付7.1 严格按合同规定支付工程进度款。7.

23、2 桩基工程款结算，做好设计工程量和变更工程量的统计工作，正确处理索赔事宜，提交业主（造价咨询）审定，以保证实现本桩基工程造价控制目标。8、施工安全监管1）协助业主按对施工现场周边环境的进行安全评估，并根据有关规定制定相应的防范措施；2）严格做好开工安全条件检查，把好开工关；3）审查桩基施工组织设计，尤其是现场用电方案，桩孔防护措施及安全生产管理制度及安全责任制。4）监督施工单位建全项目部管理机构、落实人员及其工作职责；督促项目经理和项目部其它管理人员的工作到位；5）对施工单位拟进场的大型施工机械的质量证明材料和维修使用档案进行审查；6）审查施工单位提交的进入现场各分包单位的资质和特种岗位操作人员资格的证明文件，并监督实际操作人员是否与证明文件相符。7）监督施工作业是否按照国家操作规程，批准的施工组织设计方案进行。XX工程项目管理有限公司 第 10 页
