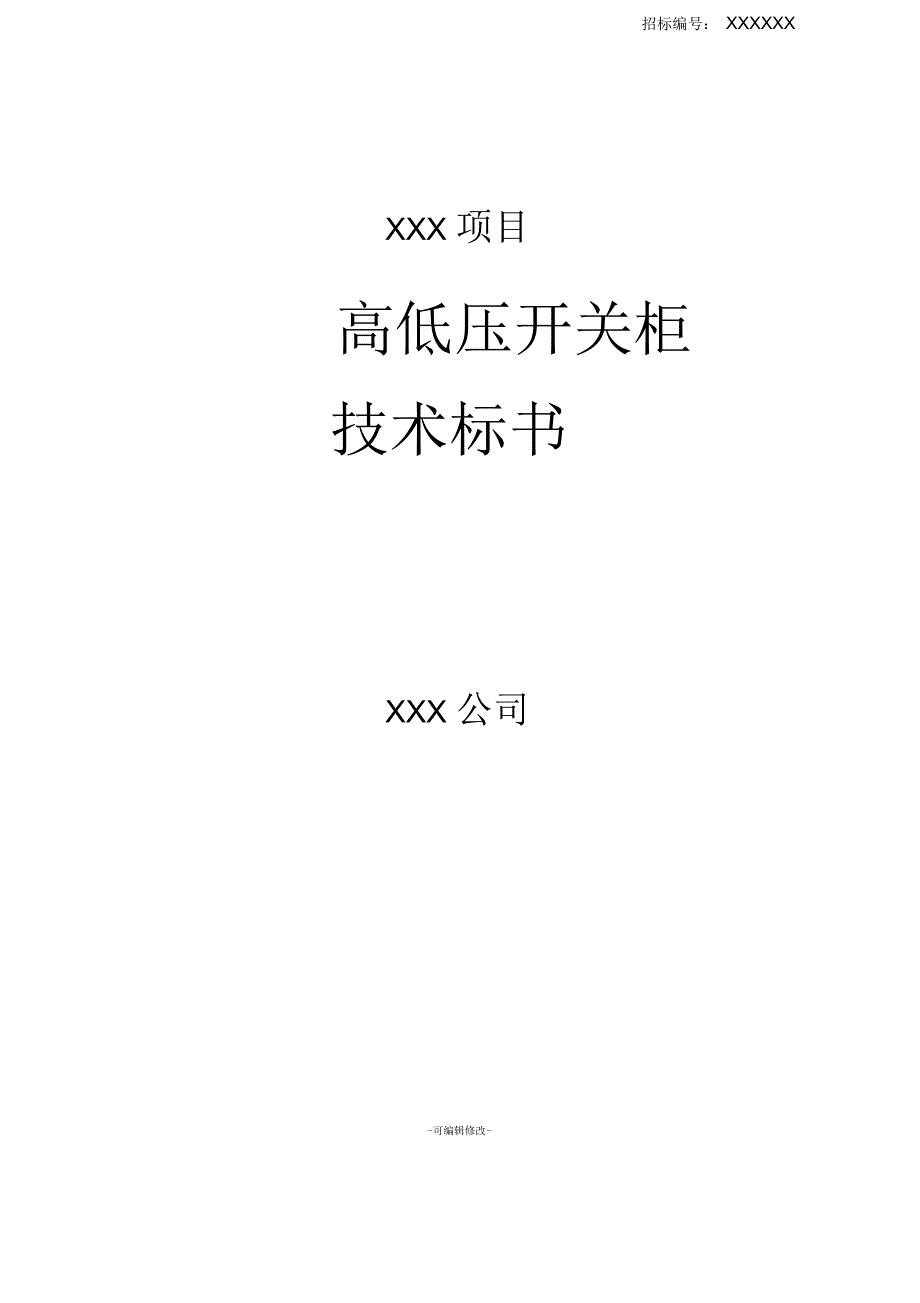

1、XXX 项目高低压开关柜技术标书XXX 公司201X 年 X 月第一章 设备 / 材料技术性能的详细描述3设备功能说明 3一次设备主要技术参数 3技术应答 8第二章 供货范围 供货范围： 2.0详细设备供货表： 2.1世纪新城 2.1第三章 技术标准 第四章 技术数据表第五章 试验 第六章 技术文件 第七章 技术服务 第八章 资格审查文件中的同类设备/材料业绩表及证明材料35第九章 投标偏离表第十章 分包设备 /材料的供货商清单37第十一章设备 / 材料维修、售后服务的承诺书和实施细则 38第十二章其他技术内容3-可编辑修改-PT、隔离、所用变等多第一章设备/材料技术性能的详细描述设备功能说明

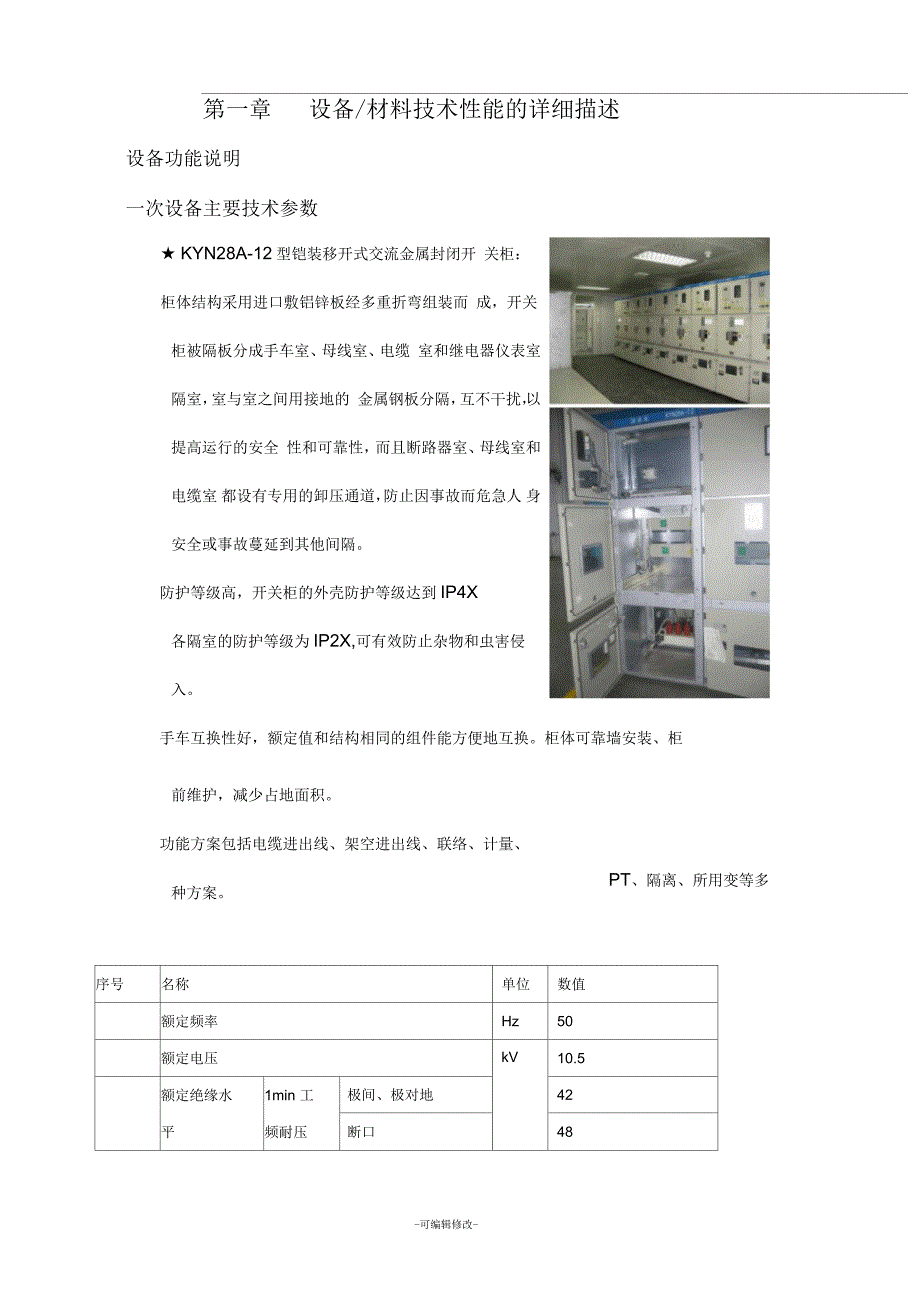

2、一次设备主要技术参数 KYN28A-12型铠装移开式交流金属封闭开 关柜：柜体结构采用进口敷铝锌板经多重折弯组装而 成，开关柜被隔板分成手车室、母线室、电缆 室和继电器仪表室隔室，室与室之间用接地的 金属钢板分隔，互不干扰，以提高运行的安全 性和可靠性，而且断路器室、母线室和电缆室 都设有专用的卸压通道，防止因事故而危急人 身安全或事故蔓延到其他间隔。防护等级高，开关柜的外壳防护等级达到IP4X各隔室的防护等级为IP2X,可有效防止杂物和虫害侵入。手车互换性好，额定值和结构相同的组件能方便地互换。柜体可靠墙安装、柜前维护，减少占地面积。功能方案包括电缆进出线、架空进出线、联络、计量、种方案。序
3、号名称单位数值额定频率Hz50额定电压kV10.5额定绝缘水平1min 工频耐压极间、极对地42断口48雷电冲击耐压极间、极对地75断口85额定电流A125R 16004s额定短时耐受电流（热稳定电流）kA25额定峰值耐受电流（动稳定电流）63外壳防护等级IP4X手车：手车根据用途可分为断路器手车、熔断器手车、熔断器加避雷器手车、隔离手车等，各类手车的外形尺寸相同相同用途的手车具有互换性。手车在柜内有试验 /隔离 位置和工作位置本项目采用真空断路器是用于额定电压 12kV、三相交流50Hz的户内开关设备，作 为电网设备、工矿企业动力设备控制和保护 单元。由于真空断路器的特殊优越性，本产 品适合
4、于要求额定工作电流的频繁操作， 或 多次开断短路电流的场所。断路器采用整体布局结构，使用的弹簧操作机构相当成熟，具有结构相对简单、可靠成 熟、寿命长、维护少等特点。机箱采用合理的分格结构，使得各功能单元布置清晰， 便 于维护保养。社0I离懵K采用成熟的APG工艺做成的绝缘筒式结构，一次回路采用组装式结构，保证导电回路绝缘可靠和组装方便。有齐备的防误操作联锁，确保了人员和设备的安全，操作方便，维护简单序号名称单位数值额定频率Hz50额定电压kV10.5额定绝缘水平1min 工频耐压极间、极对地42断口48雷电冲击耐压极间、极对地75断口85额定电流A125R 1600额定短路开断电流kA25额定
5、短时耐受电流（热稳定电流）25额定短路关合电流63合闸时间ms20t75分闸时间ms20t3000机械寿命20000提供使用的辅助接点对4常开、4常闭辅助回路及二次控制回路1min工频耐压V2000额定操作顺序分-0.3s-合分-180s-合分 JN15-12/25（31.5接地开关技术参数:序号名称单位数值额定频率Hz50额定电压kV10.5额定绝缘水平1min 工频耐压极间、极对地42断口48雷电冲击耐压极间、极对地75断口854s额定短时耐受电流（热稳定电流）kA31.5 40额定峰值耐受电流（动稳定电流）80 JDZXF9-10型电压互感器技术参数:本型电压互感器为全封闭环氧树脂浇注结
6、构，适用于额定频率50Hz或60Hz,额定电压为35kV电力系统中,作电能计量、电压监控及继电保护用。具有高精 度、阻燃、防爆、抗谐振、爬电距离大、局部放电量小、抗过电压能力强等特 点。有三个二次绕组，即电能测量、电压监控和继电保护分开。并配置高性能 的一次消谐器装置：SY-XXQ-10。1、使用时二次绕组不允许短路及超负荷运行 2、本型互感器为半绝缘结构，只能进行感应耐压试验；开关柜进行工频试验时,应将互感器与开关柜断开序号名称单位数值额定频率Hz50额定电压kV101min感应耐压42雷电冲击耐压75精确等级0.2/0.5/6P能在1.2倍的额定电压卜长期工作可承受1.6倍额定电压30s而
7、尢损伤（V形连接）可承受1.9倍额定电压8h而尢损伤（Y形连接配置一次消谐器装置：SY-XXQ-10 LZZBJ9-10型电流互感器技术参数:本系列电流互感器为环氧树脂浇注全封闭产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。耐污染及潮湿，尺寸小，重量轻，适用于任何位置、任意方向安装序号名称单位数值额定频率Hz50额定电压kV12额定绝缘水平1min工频耐压试验42雷电冲击耐压751s额定短时耐受电流（热稳定电流）kA31.5额定峰值耐受电流（动稳定电流）80 LXK型零序电流互感器技术参数：本系列零序电流互感器适用于户内、额定频率
8、50Hz或60Hz、额定电压35kV及以下的小接地电流系统中供三相电缆接地保护用，也可与继电器配套使用。本型电流互感器为开合式，环氧树脂浇注结构，安装时可将互感器分为两半,装好电缆合并为一体。安装极为方便。序号名称单位数值额定频率Hz50内径80(100,120,140,160,180,)额定电流比50/1 , 100/1有机合成氧化锌避雷器:该产品的核心工作元件采用以氧化锌为主的多元素金属氧化物粉末烧制，具有 优异的非线性伏-安特性，陡波响应快，通流容量大。复合绝缘外套的采用，顺应了国际电力产品小型化、安全化、免维护的发展趋 势。高分子有机复合材料与传统的陶瓷和玻璃等无机材料相比，具有体积小
9、 重量轻、耐污秽免清扫、防爆防震动的优点。是集成化、模块化的中高压输变 电成套设备中首选的防雷元件。序号名称单位数值额定电压后效值kV17持续运行电压有效值13.6直流参考电压26型号PT柜YH5WZ-17/45馈线柜YH5WS-17/50电容器柜YH5WR-17/45技术应答1标准技术参数表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有偏差，请填写技术偏差表。“投标人保证值”应与型式试验报告相符。 表1技术参数响应表投标人填写序号名称单位标准参数值投标人保证值一开关柜共用参数结构型式小车式/固7E式小车式/固7E式额定电压
10、kV1212额定频率Hz5050额定电流A12501250温升试验1.1Ir1.1Ir序号名称单位标准参数值投标人保证值额定工频1min耐受电压断口kV4848对地4242额定雷电冲击耐受电压峰值（1.2/ 50出）断口kV8585对地7575额定短路开断电流kA2525额定短路关合电流kA6363额定短时耐受电流及持续时间kA/s25/425/4额定峰值耐受电流kA6363辅助和控制回路短时工频耐受电压kV22局部放电试验电压kV1.1X 12 / 731.1X 12/73单个绝缘件PC33030设备尺寸单台开关柜整体 尺寸（长父宽父高）mm投标人提供800*1500*2300设备的最大运输
11、 尺寸（长父宽父 高）投标人提供800*1500*2300防护等级柜体外壳IP4XIP4X隔室间IP2XIP2X爬电距离瓷质材料（对地）mm216216有机材料（对地）240240相间及相对地净距（空气绝缘）mm125125丧失运行连续性类别LSC2LSC2绝缘套或流化涂覆厚度满足相应等级绝 缘水平要求，热缩套 要求采用优质产品厚度满足相应等级绝 缘水平要求，热缩套要 求采用优质产品SMC隔板到导体绝缘套或流化涂覆 的最小净距mm3030SMC隔板厚度mm55柜壁厚度mm22断路器布置型式小车/固定小车/固定小车推进机构电动/手动电动/手动冷却方式自冷/风冷自冷/风冷加热器功率厂家提供厂家提供
12、内部电弧允许持续时间s项目单位提供项目单位提供-可编辑修改-序号名称单位标准参数值投标人保证值一断路器参数1型式真空断路器真空断路器2额定电压kV25253额定频率Hz50504额定电流A6306305主回路电阻WQ投标人提供306温升试验1.1Ir1.1Ir7额定工频1min耐 受电压断口kV4848对地4242额定雷电冲击耐 受电压峰值(1.2/ 50Ms)断口kV8585对地75758轴在第略升新由交流分量有效 值kA2525流时间常数ms4545开断次数次3030首相开断系娄1.51.59额定短路关合电流kA636310额定短时耐受电流/持续时间kA/s25/425/411额定峰值耐受
13、电流kA636312开断时间ms60%013合闸弹跳时间ms2214分闸时间ms454515合闸时间ms707017重合闸无电流间隙时间ms30030018分、合闸平均速 度分闸速度m / s投标人提供20-60合闸速度投标人提供40-10019分闸/、同期性ms2220合闸/、同期性ms2100001000022额定操作顺序馈线：O - 0.3s- CO-180s- CO受电及分段：O - 180s - CO - 180s-CO馈线：O-0.3s- CO - 180s- CO受电及分段：O- 180s-CO - 180s- CO23辅助和控制回路短时工频耐受电压kV2224异相接地故障开断试
14、验J3/2倍额定短路开断电流石/2倍额定短路开断电流25容性电流开合试 验(试验室)试验电流A电缆：25,电容器组： 400电缆：25,电容器组： 400序号名称单位标准参数值投标人保证值试验电压kV1.4X 12/ 黎1.4X 12/ 73C1级：CC1 : 24 X O ,CC2: 24X CO；BC1: 24XO,BC2: 24XCOC1级/C2级1级/C2级C2级：CC1 : 48 X O ,CC2: 24XO 和24X CO；BC1 : 24 X O ,BC2: 80XCO26操动机构型式或型号一体化弹操一体化弹操操作方式三相机械联动三相机械联动电动机电压VAC 380/220AC
15、380/220合闸操作电源额定操作电压VDC220 /DC110DC220 /DC110操作电压允许范 围85%110%, 30%不得动作85%110%, 30%不得动作每相线圈数量只11每只线圈涌流A投标人提供630每只线圈稳态电 流ADC220 V、2.5A 或DC110 V、5ADC220 V、2.5A 或DC110 V、5A分闸操作电源额定操作电压VDC220、DC110DC220、DC110操作电压允许范 围65%110%, 30%不得动作65%110%, 30%不得动作每相线圈数量只11每只线圈涌电流A投标人提供630每只线圈稳态电 流ADC220V、2.5A 或DC110V、5A
16、DC220V、2.5A 或DC110V、 5A备用辅助触点数量对10常开，10常闭10常开，10常闭开断能力DC220 V、2.5A 或DC110 V、5ADC220 V、2.5A 或DC110 V、5A检修周期年1510常开，10常闭弹簧机构储能时间s3000无11开断电容电流A0.5无12开断电感电流A0.5无13操动机构型式或型号电动并可手动/手动无电动机电压VAC 380/220无控制电压VAC220无允许电压变化范 围85% 110%无操作方式三相机械联动无备用辅助触点数量对10常开，10常闭无开断能力DC220 V、2.5A 或DC110 V、5A无四接地开关参数1额定短时耐受电流
17、及持续时间kA/s25/425/42额定峰值耐受电流kA63633额定关合电流kA63634额定关合次数25/425/45机械稳定性次63636操动机构型式或型号电动并可手动/手动电动并可手动/手动电动机电压VAC 380/220AC 380/220控制电压VAC220AC220允许电压变化范 围85% 110%85% 110%操作方式三项机械联动三项机械联动备用辅助触点数量对8常开，8常闭8常开，8常闭序号名称单位标准参数值投标人保证值开断能力DC220 V、2.5A 或DC110 V、5ADC220 V、2.5A 或DC110 V、5A五电流互感器参数1型式或型号干式、电磁式干式、电磁式2
18、绕组1额定电流比根据工程需要根据工程需要额定负荷项目单位提供项目单位提供准确级10P2510P25绕组2额定电流比根据工程需要根据工程需要额定负荷项目单位提供项目单位提供准确级10P2510P25绕组3额定电流比根据工程需要根据工程需要额定负荷项目单位提供项目单位提供准确级0.50.5绕组4额定电流比根据工程需要根据工程需要额定负荷项目单位提供项目单位提供准确级0.2S0.2S六零序电流互感器1型式干式、电磁式干式、电磁式2额定电流比50/1(150/5)A50/1(150/5)A3额定负荷VA5/305/30七电压互感器及熔断器参数1型式或型号干式、电磁式干式、电磁式2额定电压比10/，3:
19、 0.1M/3: 0.1/，3: 0.1/310M/3: 0.1M/3: 0.1/，3: 0.1/33准确级0.2/0.5/3P0.2/0.5/3P4接线级别Yn/yn/y n/ Yn/y n/y n/ 5额定容量VA60/60/100VA60/60/100VA6三相不平衡度V117低压绕组1min工频耐压kV228额定电压因数1.2倍连续，1.9倍8h1.2倍连续，1.9倍8h9熔断器型式XRNPXRNP10熔断器的额定电流A0.50.511熔断器的额定短路开断电流kA505012消谐器八避雷器参数1型式复合绝缘金属氧化物 避雷器复合绝缘金属氧化物 避雷器2额定电压kV17173持续运行电压
20、kV13.613.64标称放电电流kA55序号名称单位标准参数值投标人保证值5陡波冲击电流下残压峰值（5kA , 1/3kV51.851.86雷电冲击电流卜残压峰值（5kA ,8/20 kV45457操作冲击电流卜残压峰值（250A,30/60 kV38.32424九母线参数1材质铜铜2额定电流A125012503额定短时耐受电流及持续时间kA/s25/425/44额定峰值耐受电流kA63635导体截面mm2与开关柜型式试验报 告中产品的导体截 面、材质f与开关柜型式试验报 告中产品的导体截面、 材质f十站用变压器1型式干式干式2容量项目单位提供无3额定电压比项目单位提供无4阻抗项目单位提供无
21、5连接组别项目单位提供无6损耗项目单位提供无2.6项目单位要求值项目单位应根据实际工程情况认真填写相应的技术参数响应表。表6项目单位要求的技术参数表（项目单位填写）序号名称单位标准参数值项目单位要求值一开关柜参数36内部故障电弧允许持续时间s0.3 0.50.3-0.5一断路器参数23容性电流开合 试3效（试验室）试验电流A电缆：50,电容器组： 400电缆：50,电容器组： 400试验电压kV1.4X 12/ V31.4X 12/ V3C1级：CC1: 24XO,CC2: 24XCO；BC1: 24X O,BC2: 24X COC1级/C2级C1级/C2级序号名称单位标准参数值项目单位要求值
22、C2级：CC1: 48XO, CC2: 24X O 和 24X CO；BC1: 24X O,BC2: 80X CO五电流互感器参数1受电绕组1口-_/、额定电流比200/5额定负荷15准确级0.2S受电绕组2口-_/、额定电流比200/5额定负荷15准确级0.5受电绕组3口-_/、额定电流比200/5额定负荷15准确级10P10馈电绕组1口-_/、额定电流比100/5额定负荷15准确级0.5馈电绕组2口-_/、额定电流比100/5额定负荷15准确级10P10六电压互感器及熔断器参数1额定容量VA项目单位提供302熔断器型式项目单位提供XRNP3熔断器的额定电流A项目单位提供0.54熔断器的额定
23、短路开断电流kA项目单位提供50九站用变压器1型式干式投标人填写2容量项目单位提供无3额定电压比项目单位提供无4阻抗项目单位提供无5连接组别项目单位提供无6损耗项目单位提供无2.7项目单位技术差异表项目单位原则上不能改动专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“技术偏差表”中列出。表7项目单位技术差异表（项目单位填写）序号项目标准参数值项目单位要求值投标人保证值1断路器施耐德、ABB、西门子、VSA 等。施耐彳ABB、西门 子、VSA等。施耐德、ABB、西 门子、VSA等。2序号项目变更条款页他、款号原表达变更后表达123投标人响应部分3.1技术偏差表投标
24、人填写投标人应逐项响应本技术规范书中的要求，如有与本技术规范书要求不一致的地方，应逐项在“技 术偏差表”中列出。表8投标人技术偏差表序号项目对应条款编号技术规范书要求偏 差备注1无无无无无2343.2 投标产品的销售及运行业绩表表9投标产品的销售及运行业绩表（近五年）序号型号额定电流额定短路开断 电流操动机构工程名称数量投运时间使用单位联系人联系电话详见投标商务文件-可编辑修改-3.3 投标人需提供的设备图纸及资料 投标文件中投标人应提供以下图纸及资料1) 电气主接线图2) 隔室分布图3开关柜详细的一次接线图及布置图-可编辑修改-3) 4主要组部件材料表10主要组部件材料表产品型号组部件名称供
25、应商名称原产地备注断路器操动机构断路器灭弧室断路器绝缘拉杆隔离开关本体接地开关本体隔离开关操动机构接地开关操动机构套管外壳电流互感器电压互感器避雷器密封件密度继电器汇控柜 内二次 元件接触器继电器空气开关等二次电缆3.5推荐的备品备件、专用工具和仪器仪表供货表表11推荐的备品备件、专用工具和仪器仪表供货表投标人填写序号名称型号和规格单位数量制造商1无无无无无234第二章供货范围供货范围:高 压 开 关 柜01高压PT柜02高压分段 柜03高压进线、PT柜04高压馈电 柜05高压母联 柜06高压受电 柜07高压PT柜08高压馈电 柜09高压受电 柜10高压进线 柜11高压馈电 柜12高压保护PT
26、柜13高压馈电 柜14高压联络、PT柜15高压进线 计量柜16高压受电 柜1710kVPT开关柜1810kV 出线开关柜1910kV 分段隔离开 关柜2010kV 分段开关柜2110kV 计量开关柜2210kV 进线开关柜23KYN28-1224KYN28-1225KYN28-1226KYN28-1227KYN28-1228KYN28-12 （ PT 柜）29KYN28-12 （出线）30KYN28-12 （翻排）31KYN28-12 （进线）32KYN28-12 （母联）详细设备供货表: 世纪新城1进线柜4面断路器手车V-Sa12/630-25KA台1厂家产地电流互感器LZZBJ9-1020
27、0/50.2s/0.5/10P10台2电压互感器JDZ-10 10/0.1/0.22 0.2台2主母排TMY-60X6米3支母排TMY-60X6米6避雷器HY5WZ-17/45只3湿度控制器WSK-TQ台1带电显示器DXN台1电磁锁DSN-MY台1加热器DRC-100W台2附件套1开关柜柜体KYN28A-12 (Z)800X1500X 2300面1断路器手车V-Sa12/630-25KA台1电流互感器LZZBJ9-10A175/50.2s/0.5/10P10台2接地开关JN15-12/25kA台1主母排TMY-60X6米3支母排TMY-40X4米62.出线避雷器HY5WS-17/50只3柜9面
28、湿度控制器WSK-TQ台1带电显示器DXN台1电磁锁DSN-MY台1加热器DRC-100W台2附件套1开关柜柜体KYN28A-12 (Z)800X1500X 2300面13.分段断路器手车V-Sa12/630-25KA台1断路器柜2电流互感器LZZBJ9-1040/50.2S/0.5/10P10台2面主母排TMY-60X6米12湿度控制器WSK-TQ台1带电显示器DXN台1电磁锁DSN-MY台1避雷器HY5WZ-17/45只3加热器DRC-100W台2附件套1开关柜柜体KYN28A-12 (Z)800X1500X 2300面1隔离手车GL-630台1电磁锁DSN-MY台1湿度控制器WSK-TQ
29、台14.分段带电显示器DXN台1隔离主母排TMY-60X6米12柜2面加热器DRC-100W台2附件套1开关柜柜体KYN28A-12 (Z)800X1500X 2300面15.PT柜4面熔断器及避雷器手车ZN63(VS1)-10.5/0.5A(HY5WZ-17/45)台1电压互感器JDZ-10 10/0.1 0.2/0.5台2主母排TMY-60X6米3支母排TMY-40X4米6湿度控制器WSK-TQ台1带电显示器DXN台1电磁锁DSN-MY台1加热器DRC-100W台2微机消谐装置HYR3 A台1附件套1开关柜柜体KYN28A-12 (Z)800X1500X 2300面16综自保护WXH-83
30、2台157三相电度表DSSD566台158预付费表DTSY566台4-可编辑修改-试均严格采用国家标准GB/156-2003GB/1408-2006GB/3309-1989GB/T11022-1999GB/311.2-2002GB/16926-1997GB/5582-1993GB/8287GB/T4109-1999GB/T16927.1GB/T311.6-2005GB/3804-2004GB/T17467-1998GB/763-1990GB/1985-2004GB/2706-1989GB/1984-2003GB/11032-2000GB/3906-2006GB/T14808-2001第三章 技
31、术标准我方所提供的集成设备适用于招标设备的使用条件，产品的设计、制造、安装和测GB,同时满足相应的IEC标准，主要标准如下：标准电压固定绝缘材料工频电气强度的试验方法高压开关设备常温下的机械试验高压开关设备和控制设备标准共用技术条件高压输变电设备的绝缘配合高压交流负荷开关 熔断器的组合电器高压电力设备外绝缘污秽等级高压支柱瓷绝缘子高压套管技术条件高压试验技术高电压测量标准空气间隙3.6kV40.5kV高压交流负荷开关335 kV高压/低压预装式变电站交流高压电器在长期工作时的发热交流高压隔离开关和接地开关交流高压电器动热稳定试验方法交流高压断路器交流无间隙金属氧化物避雷器3.6kV40.5kV交流金属封闭开关设备和控制设备交流高压接触器和基于接触器的电动机起动器-可编辑修改-G
