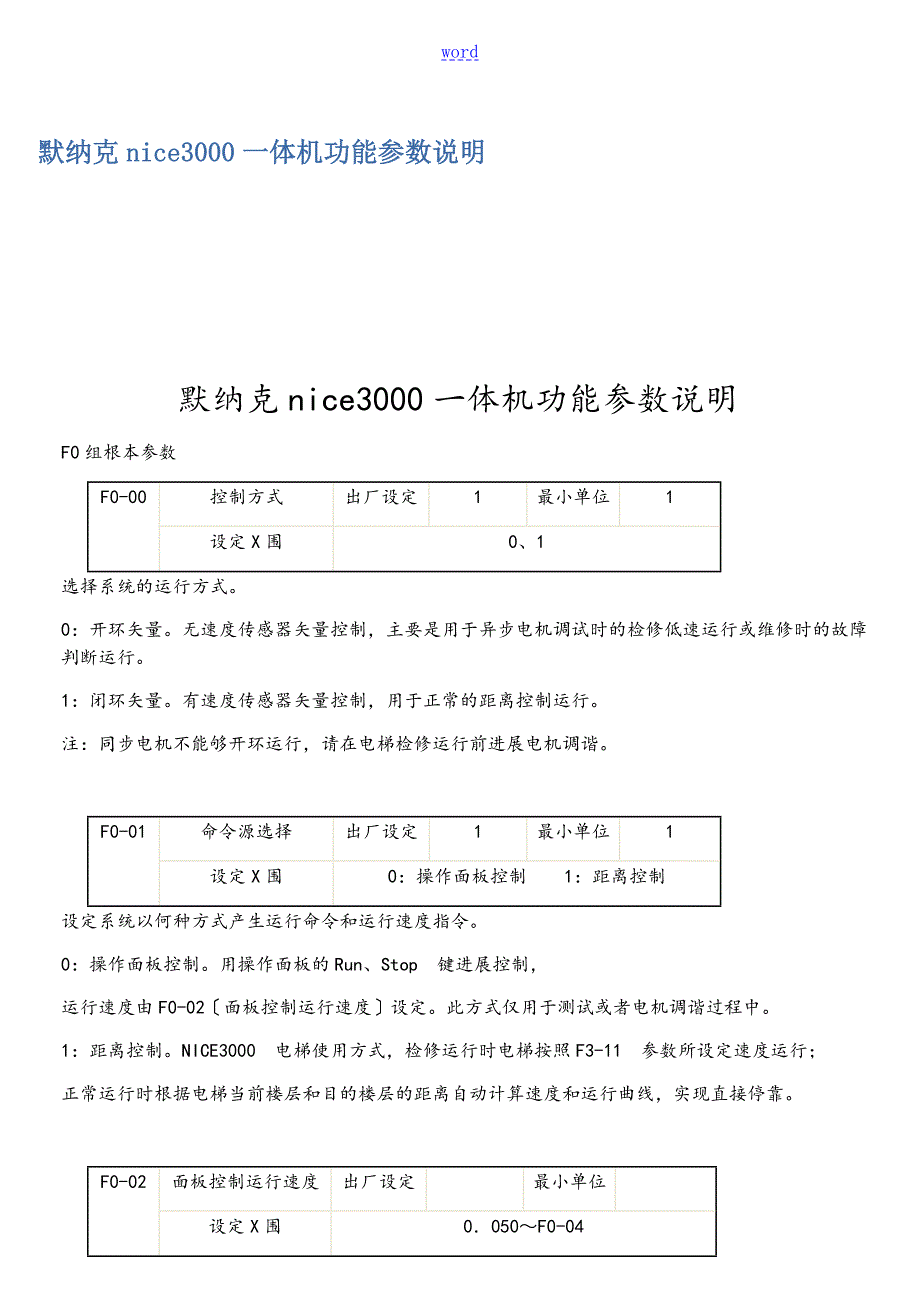

1、word默纳克nice3000一体机功能参数说明默纳克nice3000一体机功能参数说明F0组根本参数F0-00控制方式出厂设定1最小单位1设定X围0、1选择系统的运行方式。0：开环矢量。无速度传感器矢量控制，主要是用于异步电机调试时的检修低速运行或维修时的故障判断运行。1：闭环矢量。有速度传感器矢量控制，用于正常的距离控制运行。注：同步电机不能够开环运行，请在电梯检修运行前进展电机调谐。F0-01命令源选择出厂设定1最小单位1设定X围0：操作面板控制1：距离控制设定系统以何种方式产生运行命令和运行速度指令。0：操作面板控制。用操作面板的Run、Stop键进展控制，运行速度由F0-02面板控制

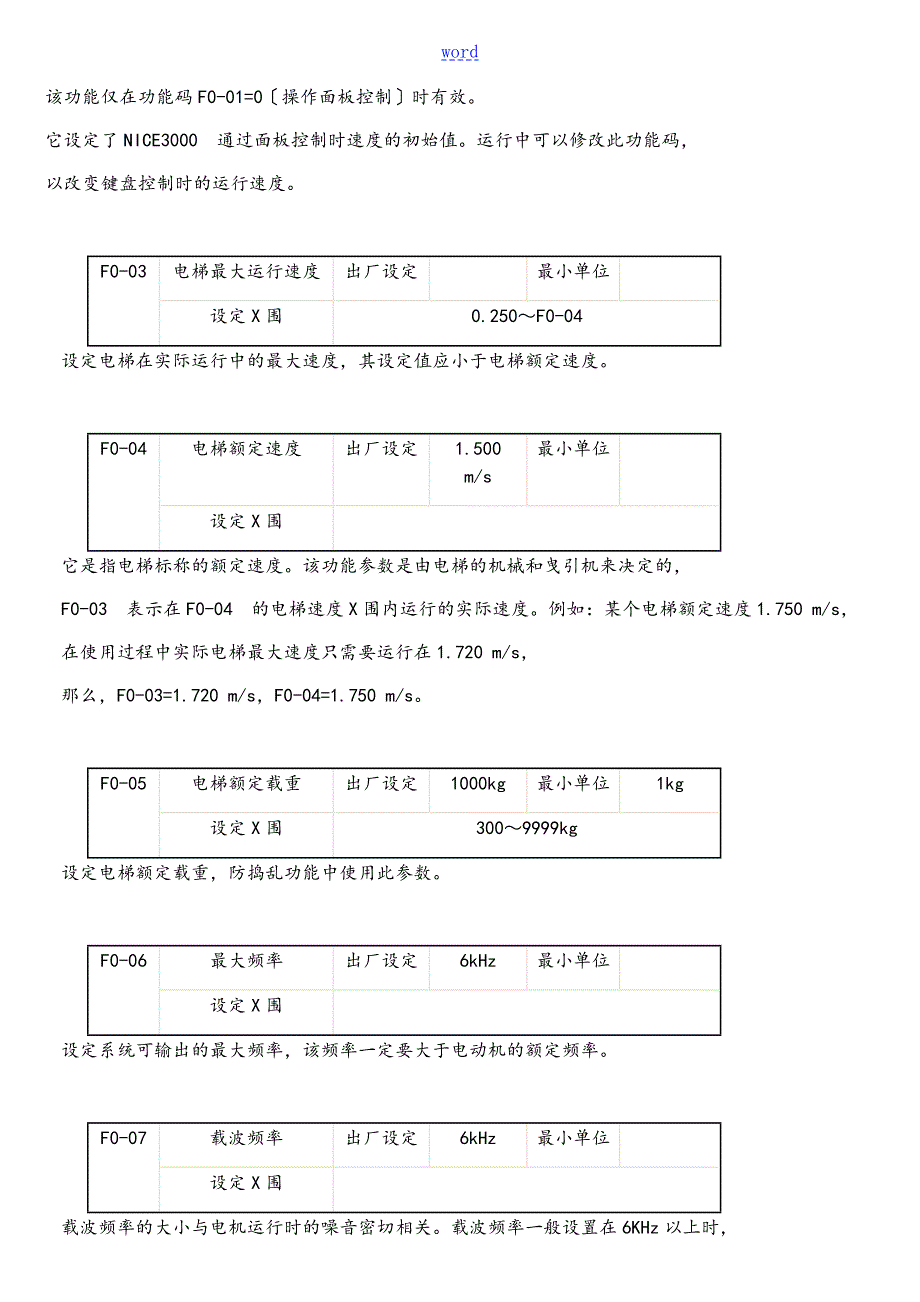

2、运行速度设定。此方式仅用于测试或者电机调谐过程中。1：距离控制。NICE3000电梯使用方式，检修运行时电梯按照F3-11参数所设定速度运行；正常运行时根据电梯当前楼层和目的楼层的距离自动计算速度和运行曲线，实现直接停靠。F0-02面板控制运行速度出厂设定最小单位设定X围0050F0-04该功能仅在功能码F0-01=0操作面板控制时有效。它设定了NICE3000通过面板控制时速度的初始值。运行中可以修改此功能码，以改变键盘控制时的运行速度。F0-03电梯最大运行速度出厂设定最小单位设定X围0.250F0-04设定电梯在实际运行中的最大速度，其设定值应小于电梯额定速度。F0-04电梯额定速度出厂
3、设定1.500 m/s最小单位设定X围它是指电梯标称的额定速度。该功能参数是由电梯的机械和曳引机来决定的，F0-03表示在F0-04的电梯速度X围内运行的实际速度。例如：某个电梯额定速度1.750 m/s，在使用过程中实际电梯最大速度只需要运行在1.720 m/s，那么，F0-03=1.720 m/s，F0-04=1.750 m/s。F0-05电梯额定载重出厂设定1000kg最小单位1kg设定X围3009999kg设定电梯额定载重，防捣乱功能中使用此参数。F0-06最大频率出厂设定6kHz最小单位设定X围设定系统可输出的最大频率，该频率一定要大于电动机的额定频率。F0-07载波频率出厂设定6k

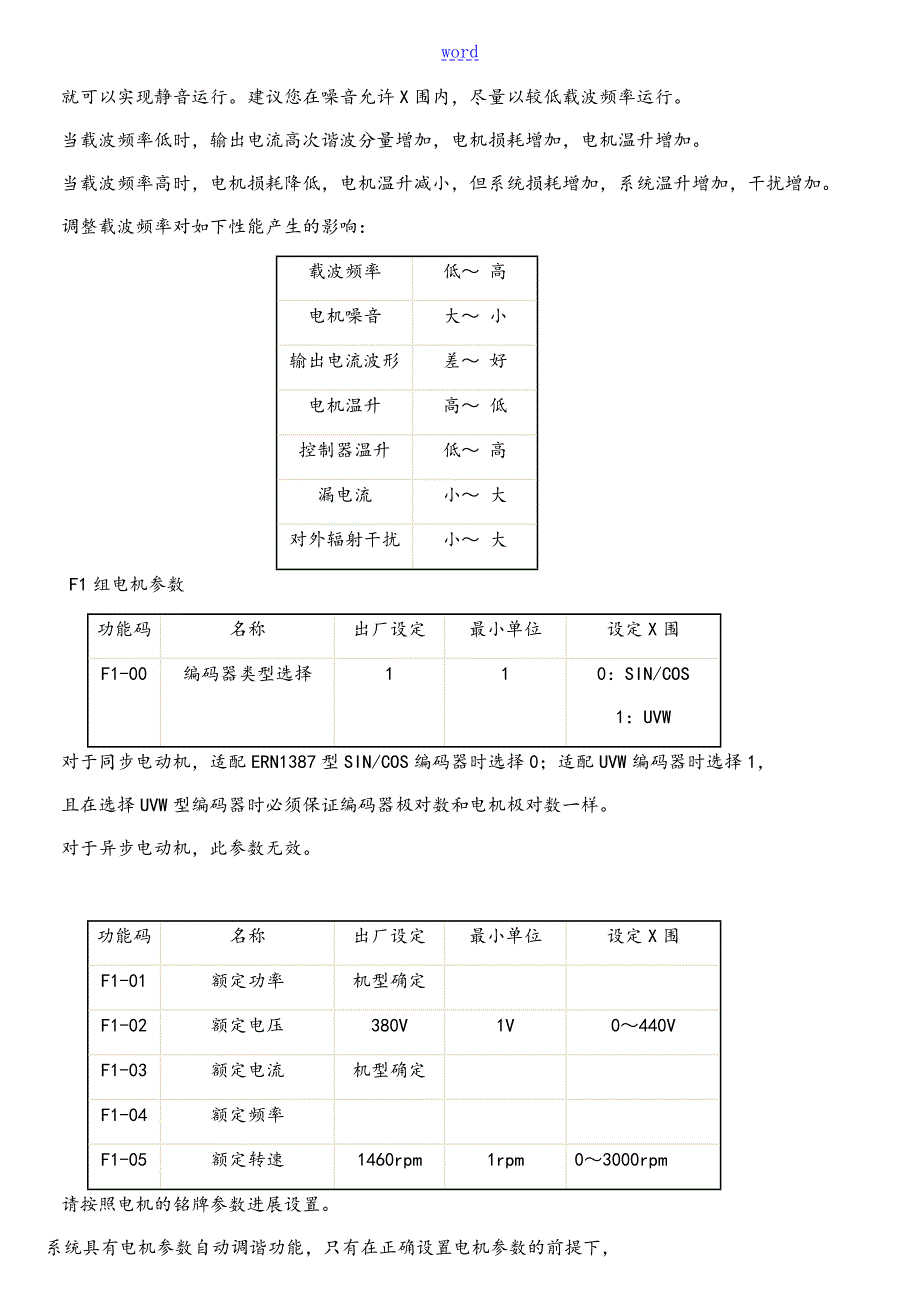

4、Hz最小单位设定X围载波频率的大小与电机运行时的噪音密切相关。载波频率一般设置在6KHz以上时，就可以实现静音运行。建议您在噪音允许X围内，尽量以较低载波频率运行。当载波频率低时，输出电流高次谐波分量增加，电机损耗增加，电机温升增加。当载波频率高时，电机损耗降低，电机温升减小，但系统损耗增加，系统温升增加，干扰增加。调整载波频率对如下性能产生的影响：载波频率低 高电机噪音大 小输出电流波形差 好电机温升高 低控制器温升低 高漏电流小 大对外辐射干扰小 大F1组电机参数功能码名称出厂设定最小单位设定X围F1-00编码器类型选择110：SIN/COS1：UVW对于同步电动机，适配ERN1387型S
5、IN/COS编码器时选择0；适配UVW编码器时选择1，且在选择UVW型编码器时必须保证编码器极对数和电机极对数一样。对于异步电动机，此参数无效。功能码名称出厂设定最小单位设定X围F1-01额定功率机型确定F1-02额定电压380V1V0440VF1-03额定电流机型确定F1-04额定频率F1-05额定转速1460rpm1rpm03000rpm请按照电机的铭牌参数进展设置。系统具有电机参数自动调谐功能，只有在正确设置电机参数的前提下，系统才能准确完成参数调谐功能，从而实现优良的矢量控制性能。功能码名称出厂设定最小单位设定X围F1-06定子电阻异步机机型确定初始角度同步机机型确定F1-07转子电阻
6、机机型确定F1-08漏感抗异步机机型确定接线方式同步机机型确定1015F1-09互感抗机型确定F1-10空载电流异步电机机型确定编码器信号校验选择机型确定010255为了保证控制性能，请按系统标准适配电机进展电机配置，假如电机功率与标准适配电机差距过大，系统的控制性能将可能下降。F1-06参数在应用于不同机型时所代表的含义不同，当应用于异步电机，F1-06为定子电阻；当应用于永磁同步电机时，F1-06为编码器初始角度。但是，无论是应用于哪种电机，这个参数均可以由NICE3000调谐后产生，并且用户可以根据实际情况修改。电机自动调谐正常完毕后，F1-06F1-10的设定值自动更新。假如编码器为E
7、RN1387型SIN/COS编码器，F1-10参数为编码器信号校验选择，调谐前设为1，调谐完毕后应将F1-10改成2。对于异步电机：NICE3000可通过静止调谐或无负载调谐获得以上参数。如果现场无法对电机进展调谐，可以参考同类铭牌参数一样电机的参数手工输入。异步机型每次更改电机额定功率F1-01后，系统将F1-06F1-10参数值将自动恢复缺省的标准电机参数。对于永磁同步电机：NICE3000可通过带负载调谐或无负载调谐获得F1-06，F1-08的参数。在更改电机额定功率F1-01后，不会更新F1-06F1-10。对于异步电机F1-10为空载电流异步电机对于同步电机F1-10为编码器信号校验
8、选择同步电机功能码名称出厂设定最小单位设定X围F1-11自学习选择010、1、2、30：无操作。1：异步机为静止调谐，同步机为带负载调谐。2：电机无负载调谐，需要电机负载完全脱开，电机在调谐过程中会转动，电机负载也会影响调谐结果。3：井道参数自学习，电梯运行快车前要进展井道参数自学习。提示：进展调谐前，必须正确设置电机额定参数F1-01F1-05。为了防止此参数误操作带来的安全隐患，F1-11设为2进展电机无负载调谐时，须手动打开抱闸。异步电机调谐对于异步电动机，F1-11选择1静止调谐，电机不会运转，无须脱开钢丝绳，自调谐时能够听到电机的电流声；F1-11选择2无负载调谐，电机会运转，须要脱
9、开钢丝绳。异步电机参数自动调谐步骤如下：1首先设定F0-01为0：控制方式选择为操作面板命令通道控制；2根据电机铭牌准确设定F1-01、F1-02、F1-03、F1-04、F1-05；3如果是电机可和负载完全脱开，如此：F1-11请选择2电机无负载调谐，手动打开抱闸，然后按键盘面板上RUN键，电机自动运行，控制器自动测量电机的如下参数：F1-06定子电阻、F1-07转子电阻、F1-08漏感抗、F1-09互感抗、F1-10(空载激磁电流)后，完毕对电机的调谐。如果出现过电流现象，请将F1-10适当增加，但是不要超过20%；4如果电机不可和负载完全脱开，如此：F1-11请选择1静止调谐，然后按键盘
10、面板上RUN键，电机自动调谐，控制器依次测量定子电阻、转子电阻和漏感抗3个参数，并自动计算电机的互感抗和空载电流。图6-1异步电机调谐流程图永磁同步电机调谐：A 调谐说明1永磁同步曳引机第一次运行前必须进展磁极位置辨识，否如此不能正常使用。2同步机一体化控制器采用有传感器的闭环矢量控制方式，须确保F0-00设为1闭环矢量，且必须正确连接编码器和PG卡，否如此系统将报E20编码器故障，导致电梯无法运行。3同步机一体化控制器既可通过操作面板控制方式在电机不带负载的情况下完成电机调谐，也可通过距离控制方式检修方式在电机带负载的情况下完成调谐。4调谐前必须正确设置的参数：编码器参数设置：F1-00：编
11、码器类型选择F1-12：编码器每转脉冲数电机铭牌参数设置：F1-01：电机额定功率F1-02：电机额定电压F1-03：电机额定电流F1-04：电机额定频率F1-05：电机额定转速5为了防止F1-11参数误操作带来的安全隐患，当它设为2进展电机无负载调谐时，须手动打开抱闸。6辨识的结果为F1-06编码器的初始角度和F1-08接线方式，F1-06、F1-08作为电机控制参考设置，请用户不要更改，否如此系统将报E21编码器接线故障，导致电梯无法运行。7在更改了电机接线、更换了编码器或者更改了编码器接线的情况下，必须再次辨识编码器位置角。同步电机调谐流程图同步机带负载调谐须知事项：1确保电机的UVW动
12、力线分别对应接到变频器的UVW接线端口；2确保ERN1387型SIN/COS编码器的AB、CDZ信号分别对应接入PG卡的AB、CDZ端口；UVW型编码器的AB、UVW信号分别对应接入PG卡的AB、UVW端口；3调谐前应确保F8-01设为0，否如此有可能导致调谐过程中电梯飞车；4在保证电机UVW三相动力线接线正确的情况下，如果调谐仍不成功现象可能是调谐过程中电机不转动或者突然朝一个方向转动然后停下，请更换变频器输出动力线任意两根，再重新调谐；5带负载调谐过程比拟危险，调谐时须确保井道中没有人。B 带负载调谐1检查电机动力线与编码器接线，确认电机的UVW动力线对应接到变频器输出UVW端子上以与编码
13、器的AB、UVW或CDZ信号正确接到PG卡AB、UVW或CDZ端子上；2系统上电后，将检修开关拨到检修位置，确认F0-01设为1距离控制；3正确设置编码器参数：F1-000：ERN1387型SIN/COS；1：UVWF1-12编码器每转脉冲数SIN/COS：2048电机参数：F1-01：电机额定功率F1-02：电机额定电压F1-03：电机额定电流F1-04：电机额定频率F1-05：电机额定转速确认F8-01设为0预转矩无效，假如编码器为ERN1387型SIN/COS编码器，还须将F1-10编码器信号校验选择设为1；4在小键盘上操作，按PRG进入F2菜单，按UP选1再按SET复位当前故障，将F1
14、11设为1电机带负载调谐，按检修上行或下行按钮，电动机先出现一声明显的电磁声音，然后按照检修给定的方向运行1圈，直到检测到编码器的原点信号，当操作面板不再显示TUNE时，电机调谐完成。此后系统将禁止运行8秒钟，用于存储参数。调谐3次以上，比拟所得到的F1-06编码器初始角度，误差应当在5度X围内，F1-08结果应一致；5调谐完成后，假如编码器为ERN1387型SIN/COS编码器，须将F1-10编码器信号校验选择设为2。检修试运行，观察电流是否正常、电梯运行是否稳定、实际运行方向是否与给定方向一致、F4-03脉冲变化是否正常上行增大，下行减小。假如电梯运行方向相反或脉冲变化异常，请通过F2-
15、10参数变更电梯运行方向或脉冲变化方向。注意： 同步机带负载调谐完毕后，系统将禁止检修运行8秒时间，用于参数存储；C 无负载调谐1检查电机动力线与编码器接线，确认电机的UVW动力线对应接到变频器输出UVW端子上以与编码器的AB、UVW或CDZ信号正确接到PG卡AB、UVW或CDZ端子上；2系统上电后，将F0-01设为0：控制方式选择为操作面板命令通道控制；3按编码器类型与编码器脉冲数正确设置：F1-00：0：ERN1387型SIN/COS编码器或1：UVW型F1-12：ERN1387型SIN/COS编码器：2048然后根据电机铭牌准确设定：电机参数：F1-01：电机额定功率F1-02：电机额定
16、电压F1-03：电机额定电流F1-04：电机额定频率F1-05：电机额定转速假如编码器类型为ERN1387型SIN/COS编码器，还须设置F1-10编码器信号校验选择为1；4将电梯曳引机和负载钢丝完全脱开，F1-11请选择2(无负载调谐，手动打开抱闸，然后按键盘面板上RUN键，电机自动运行，控制器自动算出电机的F1-06码盘磁极角度以与F1-08接线方式，完毕对电机的调谐；调谐3次以上，比拟所得到的F1-06码盘磁极角度，误差应当在5度X围内，F1-08的结果一致；5调试完成后，将F0-01恢复成1距离控制，假如编码器类型为ERN1387型SIN/COS编码器，须将F1-10编码器信号校验选择
17、设为2。检修试运行，观察电流是否正常应小于1A，电机运行是否稳定、电梯实际运行方向是否与给定方向一致、F4-03脉冲变化是否正常上行增大，下行减小。假如电梯运行方向相反或脉冲变化异常，请通过F2-10参数变更电梯运行方向或脉冲变化方向。井道参数自学习，用以记录电梯井道开关包括平层开关和强迫减速开关的位置，进展井道参数自学习需要满足以下条件：(1)编码器、平层感应器反应正常、井道开关安装到位；(2)电梯在最底层，强迫减速开关动作；(3)电梯在检修状态，并可以检修运行；(4)电梯最低、最高层设定正确；(5) NICE3000不是处于故障报警状态。注意：井道自学习也可以由主控制板上小键盘实现。两层站
18、的电梯自学习，需要将电梯运行到1层平层位置之下，即有一平层感应器在平层插板以下。多层站时无此要求。功能码名称出厂设定最小单位设定X围F1-12编码器每转脉冲数20481010000设定编码器每转的脉冲数，根据编码器铭牌设定。在闭环矢量控制时，必须正确设置编码器脉冲数，否如此电机无法正常运行。对于异步电动机，当正确设置编码器脉冲数后，仍无法正常运行时，请交换编码器A、B相接线。功能码编码器故障检测时间出厂设定最小单位F1-13设定X围设定编码器故障时检测的时间，在电梯开始非零速运行后间隔F1-13设定的时间开始检测是否收到编码器信号，如无脉冲信号输入，如此提示E20码盘故障。小于0.5s，检测功
19、能无效。F2组 矢量控制参数功能码名称出厂设定最小单位设定X围F2-00速度环比例增益14010100F2-01速度环积分时间1F2-03速度环比例增益23510100F2-04速度环积分时间2F2-05切换频率2F2-02F0-05F2-00和F2-01为运行频率小于切换频率1(F2-02)时的PI调节参数；F2-03和F2-04为运行频率大于切换频率2F2-05时的PI调节参数。处于切换频率1和切换频率2之间PI调节参数，为F2-00、F2-01和F2-03、F2-04的加权平均值。如图6-3所示：图6-3 PI参数示意图通过设定速度调节器的比例系数和积分时间，可以调节矢量控制的速度动态响
20、应特性。增加比例增益，减小积分时间，均可加快速度环的动态响应。比例增益过大或积分时间过小均可能使系统产生振荡。建议调节方法：如果出厂参数不能满足要求，如此在出厂值参数根底上进展微调：先增大比例增益，保证系统不振荡；然后减小积分时间，使系统既有较快的响应特性，超调又较小。如果切换频率1、切换频率2同时为0，如此只有F2-03，F2-04有效。F2-06电流环比例增出厂设定60最小单位1设定X围10100F2-07电流环积分增益出厂设定30最小单位1设定X围10500F2-06、F2-07为矢量控制算法中，电流环调节参数。该参数的调节方法与速度环PI参数调节方法相似。同步电机调整此参数对舒适感有较
21、明显的影响，调整适宜可抑制电梯运行中的抖动。F2-08转矩上限出厂设定150.0%最小单位0.1%设定X围0.0200.0%设定电机转矩上限，设定为100%时对应系统匹配电机的额定输出转矩。F2-09客户密码区别出厂设定0最小单位1设定X围设定X围03F2-10电梯运行方向出厂设定0最小单位1设定X围设定X围0、1、2、30：方向一样1：运行方向取反；位置脉冲方向取反2：运行方向一样；位置脉冲方向取反3：运行方向取反；位置脉冲方向一样在这个功能码中，可以对运行方向指在电动机接线方式不变的情况下，电动机的运行方向、位置信号指F4-03用于识别电梯位置的脉冲方向进展取反。举例：比如电梯安装完成后，
22、检修上行，而电梯实际是下行方向，那么需要将运行方向取反；而检修上行，F4-03指示的位置脉冲减少即位置下降，那么需要将位置脉冲方向取反。恢复出厂参数时请注意此参数的设定。F3组运行控制参数F3-00启动速度出厂设定最小单位设定X围F3-01保持时间出厂设定最小单位设定X围设定启动速度，能够增强系统克制静摩擦力的能力，但设定过大，会造成电梯启动瞬间的冲击感。两个参数配合使用，可以使电梯启动过程平滑。F3-02加速度出厂设定最小单位设定X围F3-03拐点加速时间1出厂设定最小单位设定X围F3-04拐点加速时间2出厂设定最小单位设定X围这3个功能码定义了电梯加速运行过程中的S曲线参数：F3-02是S
23、曲线直线加速过程中的加速度；F3-03是S曲线加速起始段拐点加速度由0变化到F3-02所设定的加速度所用的时间，此参数越大，曲线拐点越缓；F3-04是S曲线加速完毕段拐点加速度由F3-02所设定的加速度减小到0所用的时间，此参数越大，曲线拐点越缓。F3-05减速度出厂设定最小单位设定X围F3-06拐点减速时间1出厂设定最小单位设定X围F3-07拐点减速时间2出厂设定最小单位设定X围这3个功能码定义了电梯减速运行过程中的S曲线参数：F3-05是S曲线减速过程中的减速度；F3-06是S曲线减速完毕段拐点减速度由F3-05所设定的减速度减小到0所用的时间，此参数越大，曲线拐点越缓；F3-07是S曲线
24、减速起始段拐点减速度由0变化到F3-05所设定的减速度所用的时间，此参数越大，曲线拐点越缓；整个S曲线的设定见如下图：图6-4速度曲线图F3-08特殊减速度出厂设定最小单位设定X围此参数设定了电梯强迫减速时的减速度，以与电梯在检修、井道自学习时的减速度。当强迫减速开关动作时，如果电梯的脉冲数与预期值相差过大，电梯即以特殊减速度减速至0.1m/s并运行至平层位置。此参数的设定值为：F3-08(F0-03)2/2(F3-13),根据实际情况调整。F3-09停车距离裕量出厂设定最小单位设定X围电梯运行的距离控制减速提前量，用以消除编码器信号丢失或平层信号延迟等因数的影响，一般用户无需修改。F3-10
25、再平层速度出厂设定最小单位设定X围在门区内的再平层速度，由于不同系统的平层插板长度不同，调节本参数可以保证再平层后的平层精度。通过FE-32选择了再平层功能时使用。F3-11低速运行速度出厂设定最小单位设定X围设定电梯在检修或井道自学习等状态时的低速运行速度。F3-12上1级强迫减速开关置出厂设定最小单位设定X围F3-13下1级强迫减速开关置出厂设定最小单位设定X围F3-14上2级强迫减速开关置出厂设定最小单位设定X围F3-15下2级强迫减速开关置出厂设定最小单位设定X围F3-16上3级强迫减速开关置出厂设定最小单位设定X围F3-17下3级强迫减速开关置出厂设定最小单位设定X围该距离参数用于表
26、示各强迫减速开关相对于最底层平层的位置，在电梯进展井道参数自学习过程中自动记录。NICE3000电梯一体化控制器最多可以设定3对强迫减速开关，由井道两端向中间楼层依次安装1级、2级、3级强迫减速开关，即1级强迫减速开关安装在靠近端站的位置。在一般低速电梯中，可能只有一对强迫减速开关，而高速电梯如此可能有两对或三对强迫减速开关。本系统自动监测电梯运行到强迫减速开关时的即时运行速度，假如检测到速度或位置异常，如此系统以F3-08设定的特殊减速度强迫减速，防止电梯冲顶或者蹲底。开关一级强迫减速开关二级强迫减速开关三级强迫减速开关距离以上5m强迫减速开关与平层位置之间的安装距离S，按照F3-08的减速
27、度应足以减速至零，即S应满足如下条件：SV2/2*(F3-08)如果强迫减速的距离太短，电梯进展完井道自学习后会提示故障E45，可以通过增大强迫减速开关的距离或增大参数F3-08的方法来解决。F3-18开始零速输出时间出厂设定最小单位设定X围电梯一体化控制器为保证运行过程中启动的舒适感，在抱闸打开之前，可进展一段时间的零速控制。在这段时间内电机进展励磁，同时输出较大的启动转距。F3-19曲线运行延迟时间出厂设定最小单位设定X围此参数设置了从系统输出抱闸打开命令到抱闸完全打开需要的时间，一般来说需要200ms左右。在这段时间内系统维持零速输出。F3-20完毕运行延迟时间出厂设定最小单位设定X围运
28、行曲线完毕时的零速保持时间，一般用户不用修改。运行过程中，各种信号与曲线的对应关系见如下图：6.5 F4组 楼层参数F4-00平层调整出厂设定30mm最小单位1mm设定X围0mm60mm用来保证电梯平层精度：当电梯停车时，平层感应器不在隔磁插板中部时修改此参数。电梯停车时，假如越平层如此减小F4-00的设定；欠平层如此增大。NICE3000一体化控制器内置先进的距离控制算法，并且采用多种方式来保证直接停靠的稳定性，用户一般不需要调整。F4-01当前层楼出厂设定1最小单位1设定X围电梯最低层F6-01电梯最高层F6-00显示电梯轿厢当前所处位置。系统在运行过程中会自动修改此参数，并且在上、下强迫
29、减速开关触发后，在平层位置开门到位会自动校正该参数。在非底层和顶层楼面时，用户也可手动更改此参数，但此参数必须和实际的当前楼层数相符合。功能码名称出厂设定最小单位设定X围F4-02电梯当前位置高位11065535F4-03电梯当前位置低位344651065535显示轿厢当前位置相对于最底层平层位置的绝对脉冲数。功能码名称出厂设定最小单位设定X围F4-04平层插板长度101065535F4-05平层插板长度201065535实际平层插板的长度对应脉冲数，井道自学习时自动记录。F4-06层高1高位01065535F4-07层高1低位252501065535F4-08层高2高位01065535F4-
30、09层高2低位252501065535F4-10层高3高位01065535F4-11层高3低位252501065535F4-12层高4高位01065535F4-13层高4低位252501065535F4-14层高5高位01065535F4-15层高5低位252501065535F4-16层高6高位01065535F4-17层高6低位252501065535F4-18层高7高位01065535F4-19层高7低位252501065535F4-20层高8高位01065535F4-21层高8低位252501065535F4-22层高9高位01065535F4-23层高9低位252501065535F
31、4-24层高10高位01065535F4-25层高10低位252501065535F4-26层高11高位01065535F4-27层高11低位252501065535F4-28层高12高位01065535F4-29层高12低位252501065535F4-30层高13高位01065535F4-31层高13低位252501065535F4-32层高14高位01065535F4-33层高14低位252501065535F4-34层高15高位01065535F4-35层高15低位252501065535F4-36层高16高位01065535F4-37层高16低位252501065535F4-38层高
32、17高位01065535F4-39层高17低位252501065535F4-40层高18高位01065535F4-41层高18低位252501065535F4-42层高19高位01065535F4-43层高19低位252501065535F4-44层高20高位01065535F4-45层高20低位252501065535F4-46层高21高位01065535F4-47层高21低位252501065535F4-48层高22高位01065535F4-49层高22低位252501065535F4-50层高23高位01065535F4-51层高23低位252501065535F4-52层高24高位01
33、065535F4-53层高24低位252501065535F4-54层高25高位01065535F4-55层高25低位252501065535F4-56层高26高位01065535F4-57层高26低位252501065535F4-58层高27高位01065535F4-59层高27低位252501065535F4-60层高28高位01065535F4-61层高28低位252501065535F4-62层高29高位01065535F4-63层高29低位252501065535F4-64层高30高位01065535F4-65层高30低位252501065535层高i是第i层与第i+1层的平层插板之
34、间的高度对应的脉冲数。每一个层高都对应一个32位二进制数，其中高16位对应此层高高位，低16位对应此层上下位。例如：4楼到5楼的层高为F4-12=6，F4-13=54321，二进制表示为：0000，0000，0000，0110，1101，0100，0011，0001如此实际脉冲数以十进制表示为447537。6.6 F5组 端子功能参数功能码名称出厂设定最小单位设定X围F5-00司机、自动切换时间3S11200S在司机状态下当非本层有召唤时，经过F5-00时间后自动转为自动正常状态；运行过一次后，自动恢复司机状态；当F5-00参数小于5时，上述功能取消，与正常司机功能一样。功能码名称出厂设定最小
35、单位备注与说明F5-01X01功能选择491下1迫慢F5-02X02功能选择481上1迫慢F5-03X03功能选择0保存F5-04X04功能选择0保存F5-05X05功能选择0F5-06X06功能选择0F5-07X07功能选择45下限位F5-08X08功能选择44上限位F5-09X09功能选择0保存F5-10X10功能选择0保存F5-11X11功能选择0保存F5-12X12功能选择0有抱闸检测设26F5-13X13功能选择38运行输出NC反应F5-14X14功能选择39抱闸输出NC反应F5-15X15功能选择O3门区NO输出F5-16X16功能选择0O保存F5-17X17功能选择40检修NCF
36、5-18X18功能选择O9检修上行F5-19X19功能选择10检修下行F5-20X20功能选择O5门锁1NO检测F5-21X21功能选择31门锁2NO检测F5-22X22功能选择O4安全回路检测F5-23X23功能选择01有UPS时设27F5-24X24功能选择111消防输入以上设置为西屋电梯参数X1X24为开关量输入端子，可以选择相应功能码0063，同一功能的代码不可重复使用。在使用过程中，如果X1端子输入信号为24V，如此主控制板对应的X1信号指示灯点亮，依此类推。00：未使用即使有信号输入系统也不响应。可将未使用端子设定无功能，防止误动作。01：上平层常开输入：33：上平层常闭输入02：
37、下平层常开输入：34：下平层常闭输入03：门区常开输入：35：门区常闭输入通过平层感应器信号控制电梯平层停车，系统支持上平层感应器+下平层感应器或使用上平层感应器+下平层感应器+门区感应器，如果用三个平层感应器如此上行应依次收到上平层信号、门区信号、下平层信号，下行依次收到下平层信号、门区信号、上平层信号。如果用上平层感应器、下平层感应器两个平层感应器，如此上行应依次收到上平层信号、下平层信号，下行依次收到下平层信号、上平层信号。门区信号仅在开门再平层和提前开门功能中使用。如果这3个信号异常粘连或者断开系统将进展E22故障提示。04：安全回路反应常开输入：36：安全回路反应常闭输入05：门锁回
38、路反应常开输入：37：门锁回路反应常闭输入：安全回路是电梯安全可靠运行的重要保证，门锁回路确保厅门和轿门等在电梯启动运行时已闭合，安全回路反应和门锁回路反应有效是电梯运行的必要条件。06：运行输出反应常开输入：38：运行输出反应常闭输入：07：抱闸输出反应常开输入：39：抱闸输出反应常闭输入：系统自动检测接触器输出与反应信号的一致性，在反应信号异常时产生故障提示。08：检修信号常开输入：40：检修信号常闭输入09：检修上行常开输入：41：检修上行常闭输入：10：检修下行常开输入：42：检修下行常闭输入：将自动/检修开关拨到检修一侧后，电梯即进入检修工作状态，系统将取消一切自动运行包括自动门的操
39、作。当有检修上行信号或检修下行信号输入时，电梯以检修速度运行。11：消防信号常开输入：43：消防信号常闭输入拨动消防开关时，电梯即进入消防状态，立即消除已经被登记的层站召唤和轿内指令信号；就近停层，不开门并直驶消防基站层。到基站后，自动开门。12：上限位信号常开输入44：上限位信号常闭输入13：下限位信号常开输入45：下限位信号常闭输入上限位信号、下限位信号为电梯驶过端站平层位置未停车时，为了防止电梯冲顶、蹲底而设定的端站停止开关。14：超载常开输入：46：超载常闭输入：正常使用中当电梯所带载荷超过额载110%时，进入超载状态。超载状态下超载蜂鸣器鸣叫，轿内超载灯亮，电梯不关门。门锁闭合后超载
40、信号无效。在电梯检验过程中，如需110%额载运行，可通过设定F7-06=1运行。15：满载常开输入：47：满载常闭输入：电梯载荷在80%110%之间时为满载状态，基站厅外显示满载，电梯运行过程中不响应外召。16：上1级强迫减速常开输入：48：上1级强迫减速常闭输入：17：下1级强迫减速常开输入：49：下1级强迫减速常闭输入：18：上2级强迫减速常开输入：50：上2级强迫减速常闭输入：19：下2级强迫减速常开输入：51：下2级强迫减速常闭输入：20：上3级强迫减速常开输入：52：上3级强迫减速常闭输入：21：下3级强迫减速常开输入：53：下3级强迫减速常闭输入这几个功能码将相应的输入点设定为强迫减速常开输入，对应相应的强迫减速开关信号。NICE3000在井道自学
