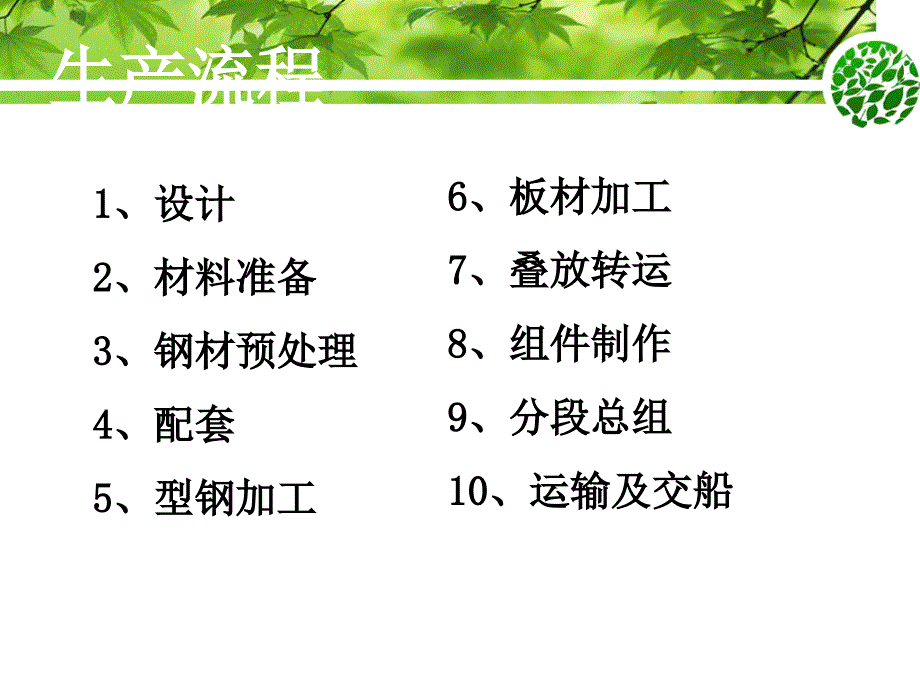

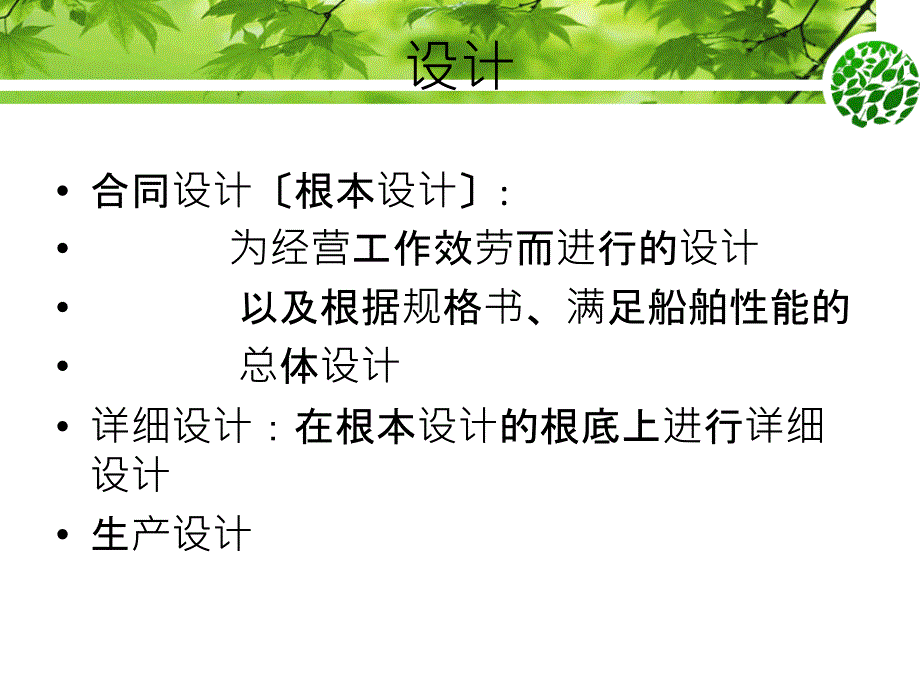

1、造船流程简单介绍造船流程简单介绍The Shipbuilding Process 生产流程生产流程1 1、设计、设计2 2、材料准备、材料准备3 3、钢材预处理、钢材预处理4 4、配套、配套5 5、型钢加工、型钢加工6 6、板材加工、板材加工7 7、叠放转运、叠放转运 8 8、组件制作、组件制作 9 9、分段总组、分段总组 1010、运输及交船、运输及交船设计合同设计根本设计:为经营工作效劳而进行的设计 以及根据规格书、满足船舶性能的 总体设计详细设计:在根本设计的根底上进行详细设计生产设计生产设计 生产设计:满足船厂生产要求的设计叫做生产设计。它与过去的施工设计最大的不同之处是,施工设计只是
2、告诉你造什么样的船,而生产设计不但告诉你造什么样的船,更重要的是它告诉你怎样造这条船。它同时包含了生产流程的信息包括零件流程的工艺信息量按照预定的建造方案和方案,包含了壳、涂一体化的建造思想来进行设计的。生产设计不仅仅包含技术信息,其中还包含了平安信息、质量信息、进度信息、本钱信息等管理信息在内。目前我们的生产设计信息量远不能满足生产的需要,设计部门的生产设计只能包含技术信息、流程信息和质量信息,而其它管理信息的补充需要由生产部门的管理人员来承担。所以生产管理人员必须在产品开工前做好管理信息的补充工作,以保证生产有序进行。材料准备材料准备方案由车间材料员编制依据生产方案编制材料准备方案材料准备
3、方案是按照分段生产顺序来编制的方案编制时必须将结构、内板、外板材料分开型钢与板材同步准备材料准备的储藏量为3个工作日材料准备方案的编制是按照15天滚动的模式编制的车间的材料准备方案必须提供给工程部、仓库材料准备方案是作为钢材预处理方案的依据钢材预处理预处理方案车间方案员编制按照方案编制钢材预处理方案钢材预处理的提前量原那么上不超过三个工作日适量储藏材料预处理前必须以验证板规、材质、船级社按照钢材预处理标准对钢材进行抛丸除锈、喷涂车间底漆,并检测板材厚度、检查钢材外表是否有明显的缺陷,缺陷处应用记号笔画出标示。同时报质管部门处理。在板材前端的80mm处做炉号移植,写明板规、材质、船级社。材料预处
4、理后的堆码是在理料区域进行,每张钢板之间错位80mm,按照不同切割机每班次切割量所需的数量堆码。型钢按照分段分规格堆码,不得混放。堆放的位置按照分线切割、分跨管理的原那么堆码在规定位置,不得随意堆放。数控切割数控等离子机日/班次平均切割量800m;火焰切割机日/班次切割量140m下料前切割工应验证板规、材质、船级社、对照草图验证切割指令切割后应按照草图对零件进行标示,标明船名、分段、零件号、加工符号。切割余料、废料。切割工同时在下料草图上作好施工记录。炉号移植,填写装箱清单。外板切割破口一次成型外板切割破口一次成型配套按照托盘表配套表在切割平台旁就地节拍配套。填写装箱表,要求一箱一表,填写准确
5、一式三份,配套留存一份;下料班留存一份;与下道工序交接一份。要求:下料完整、配套齐全、送料准时、签字交接。配套托盘装箱的四不跨越原那么配套托盘装箱的四不跨越原那么:不跨阶段、不跨区域、不跨部门、不跨时间配套过程号号料料、填填写写装装箱箱配配套套清清单单装箱配套装箱配套型钢加工型钢加工划线划线取点-用样条画逆直线弯曲型钢加工-利用切割机喷粉划线板材加工外板加工样板外板加工样板外板滚弯外板滚弯(拼后加工拼后加工)火工艏柱火工艏柱火工外板火工加工外板火工加工零件配套送往部件区域拼板/打磨拼板自动焊接拼板自动焊接各类组件制作制作组件的优越性:改善作业环境;降低劳动强度。扩大作业面积,提高工作效率。改
6、变作业形式;提高产品精度。改进作业方法;保证产品质量。组件划分的原理:根据不同结构的分段划分适合组合的组件。一个分段可以分解为一个或几个组件。壁板制作 壁板吊装底局部段建造舷侧分段组件制作吊吊装装制制作作分段成型分段成型艏局部段建造艉分段带艉柱组件制作上层建筑分段建造槽型横舱壁分段建造向验船师/船东交验管道预装分段运输分段运输分段储藏分段储藏冲砂除锈 分段涂装油漆舷侧分段分段总组分段在合拢前的总组,将高空作业改为平地做。总组的重量不超过船台吊车的起重负荷含管道、设备重量在内。在总组的过程中,将能够进舱定位的设备预先进舱,能够安装的管道进行预装。减少船台搭载的起吊数量,改善船台合拢的工作条件,减轻工人的劳动强度,缩短船台周期。舷侧分段总组机舱段总组、预装艏部总组甲板分段与舱壁分段总组甲板甲板舱壁舱壁底局部段总组机舱分段总组上层建筑总组船台合拢(艉部机舱优先)甲板/舱壁总组后大合拢甲板分段甲板分段舷侧分段舷侧分段舱壁分段舱壁分段甲板分段总组后大合拢主机现场组装主机组装后整体吊装进舱船台合拢船台合拢完毕全船油漆下水滑板抹牛油浇注石蜡下 水码头安装、调试码头调试完毕进坞油漆下水时间不超过六个月,且船体外壳涂层完好的原那么上可以不进坞油漆。海上航行试验办理交船手续、换旗。交船交 船
