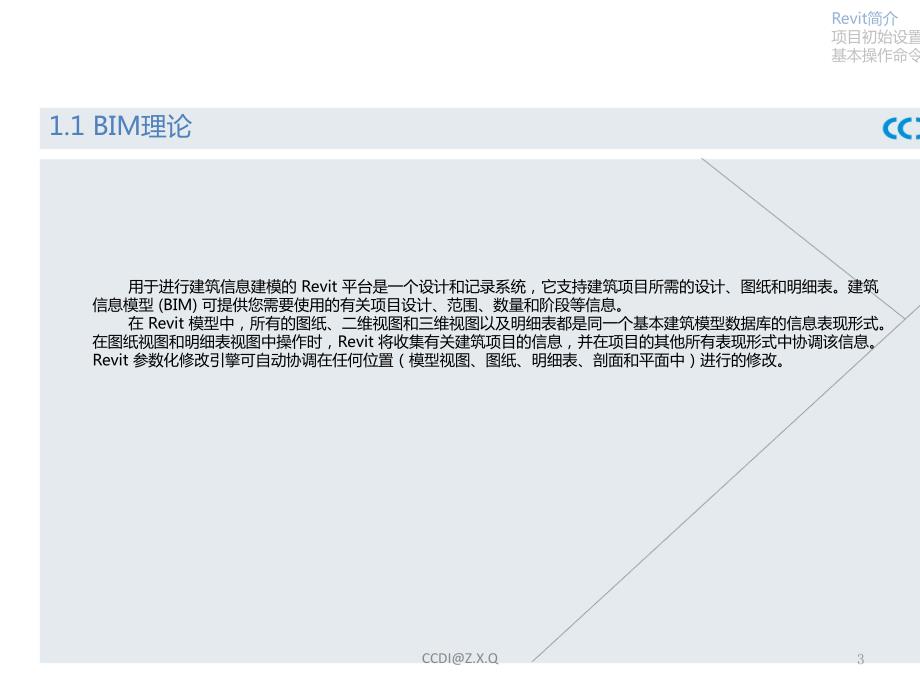

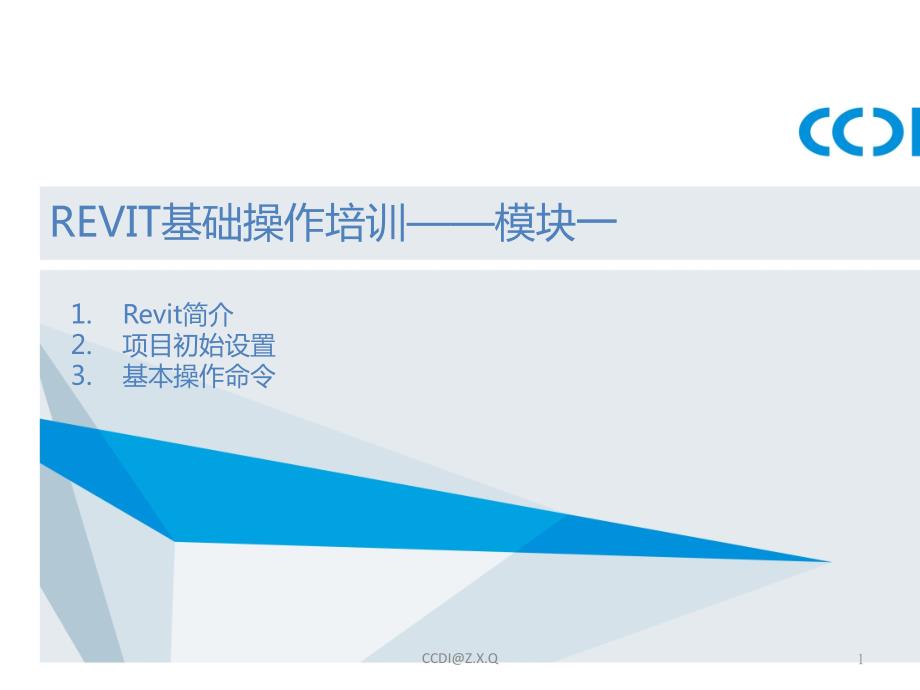

1、REVIT基础操作培训模块一1.Revit简介2.项目初始设置3.基本操作命令1CCDIZ.X.Q1.Revit简介2CCDIZ.X.Q1.1BIM理论Revit简介项目初始设置基本操作命令用于进行建筑信息建模的Revit平台是一个设计和记录系统，它支持建筑项目所需的设计、图纸和明细表。建筑信息模型(BIM)可提供您需要使用的有关项目设计、范围、数量和阶段等信息。在Revit模型中，所有的图纸、二维视图和三维视图以及明细表都是同一个基本建筑模型数据库的信息表现形式。在图纸视图和明细表视图中操作时，Revit将收集有关建筑项目的信息，并在项目的其他所有表现形式中协调该信息。Revit参数化修改引
2、擎可自动协调在任何位置（模型视图、图纸、明细表、剖面和平面中）进行的修改。3CCDIZ.X.Q1.2操作界面功能区选项栏类型选择器“属性”选项板项目浏览器状态栏应用程序菜单快速访问工具栏信息中心绘图区域视图控制栏Revit简介项目初始设置基本操作命令4CCDIZ.X.Q1.2操作界面功能区上的上下文选项卡，提供与选定对象或当前动作相关的工具功能区上的选项卡功能区当前选项卡上的工具功能区上的面板Revit简介项目初始设置基本操作命令5CCDIZ.X.Q1.3Revit术语用于标识Revit中的对象的大多数术语都是常见的行业标准术语。但是，一些术语对Revit来讲是唯一的。了解下列术语对于了解本软
3、件非常重要。标高是无限水平平面，用作屋顶、楼板和天花板等以层为主体的图元的参照。标高大多用于定义建筑内的垂直高度或楼层。在Revit中，项目是单个设计信息数据库-建筑信息模型。项目文件包含了建筑的所有设计信息（从几何图形到构造数据）。这些信息包括用于设计模型的构件、项目视图和设计图纸。项目标高在创建项目时，可以向设计中添加参数化建筑图元。Revit按照类别、族和类型对图元进行分类。图元6CCDIZ.X.Q1.3Revit术语类别是一组用于对建筑设计进行建模或记录的图元。类别族类型族是某一类别中图元的类。族根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的
4、部分或全部属性可能有不同的值，但是属性的设置（其名称与含义）是相同的。每一个族都可以拥有多个类型。类型可以是族的特定尺寸，例如30X42或A0标题栏。类型也可以是样式，例如尺寸标注的默认对齐样式或默认角度样式。7CCDIZ.X.Q1.4开始项目启动软件时将显示“最近使用的文件”窗口。如果您已经在处理任务了，则可以通过单击“视图”选项卡“窗口”面板“用户界面”下拉列表“最近使用的文件”以返回此窗口。“最近使用的文件”窗口最多会在“项目”下列出5个样板。项目样板为新项目提供了起点，定义了设置、样式和基本信息。样板可以简化项目设置、标准化项目文档，并确保遵守办公标准。Revit简介项目初始设置基本操
5、作命令8CCDIZ.X.Q2.项目初始设置9CCDIZ.X.Q2.1线-模型线Revit简介项目初始设置基本操作命令1.点击“建筑”中的“模型线”选项卡，出现以下菜单与CAD不同的是，Revit中的线并不是组成建筑的基本元素，因此跟墙、门窗、梁柱等不属于一个类别。选择所要绘制的线放置的平面绘制多条连接的线段从光标位置或从在绘图区域中选择的边缘偏移模型线为圆形或弯曲模型线指定半径，或者为矩形上的圆角或线链之间的圆角连接指定半径“建筑”选项板中的线是3D线（每个标高都会显示），如果要画2D线（只有当前标高会显示）在“注释”选项板中绘制。10CCDIZ.X.Q2.2标高Revit简介项目初始设置基本
6、操作命令项目浏览器1.在“项目浏览器”中打开剖面或立面视图。2.单击“标高”选项。（若不在立面或剖面视图中，选项不可使用）11CCDIZ.X.Q2.2标高Revit简介项目初始设置基本操作命令编辑标高的类型自动显示绘制的标高与相邻标高的距离双击改变此标高的名称自动显示此标高的高度12CCDIZ.X.Q2.2标高自动对齐端点点击折断符号，可将标高线变成折线，如图中标高二所示Revit简介项目初始设置基本操作命令13CCDIZ.X.Q2.3轴网Revit简介项目初始设置基本操作命令1.“建筑”选项卡“基准”面板，单击“轴网”选项。自动捕捉端点自动编号，双击轴号可编辑视图范围，若轴线超出范围，需调整
7、视图范围自动显示绘制的标高与相邻标高的距离14CCDIZ.X.Q2.3轴网3D表示在任何标高都显示轴线锁表示轴线会自动对齐点击折断符号，可将标高线变成折线，如图中C轴所示点击数字可编辑轴线间尺寸，轴线位置会随之更改Revit简介项目初始设置基本操作命令绘制完轴线之后，全选，在修改选项卡中，点击“锁定”，将轴线锁定。15CCDIZ.X.Q2.3轴网编辑轴网的类型、样式，选中轴网后，点击“编辑类型”Revit简介项目初始设置基本操作命令16CCDIZ.X.Q3.操作命令17CCDIZ.X.Q3.1对齐Revit简介项目初始设置基本操作命令使用“对齐”工具可将一个或多个图元与选定图元对齐。此工具通常
8、用于对齐墙、梁和线，但也可以用于其他类型的图元。将墙或梁的端点与选定的梁、线或墙对齐。（此操作将延长对齐的墙或梁的长度）。将墙或梁的中心与选定的梁、线或墙对齐。（此操作将移动对齐的墙或梁）。将窗的高度与选定的线或墙对齐。将所选端点（例如墙的端点）选定的线连接。起始完成选择对齐目标选择移动对象18CCDIZ.X.Q3.2复制/移动选择要移动的墙用鼠标指定方向输入移动距离完成选择要移动的图元，然后单击“修改|”选项卡“修改”面板（移动）。约束：单击“约束”可限制图元沿着与其垂直或共线的矢量方向的移动。分开：单击“分开”可在移动前中断所选图元和其他图元之间的关联。例如，要移动连接到其他墙的墙时，该选
9、项很有用。也可以使用“分开”选项将依赖于主体的图元从当前主体移动到新的主体上。例如，可以将一扇窗从一面墙移到另一面墙上。使用此功能时，最好清除“约束”选项。多个：单击“多个”后，每次在绘图区域中单击时都会创建图元的多个副本。只有选择了“复制”选项，此选项才可用19CCDIZ.X.Q3.3拆分通过“拆分”工具，可将图元分割为两个单独的部分，可删除两个点之间的线段，也可在两面墙之间创建定义的间隙。选择要拆分的一端选择要拆分的另一端，完成20CCDIZ.X.Q3.4修剪/延伸使用“修剪”和“延伸”工具可以修剪或延伸一个或多个图元至由相同的图元类型定义的边界。也可以延伸不平行的图元以形成角，或者在它们
10、相交时对它们进行修剪以形成角。选择要修剪的图元时，光标位置指示要保留的图元部分。21CCDIZ.X.Q3.5旋转使用“旋转”工具可使图元围绕轴旋转。在楼层平面视图、天花板投影平面视图、立面视图和剖面视图中，图元会围绕垂直于这些视图的轴进行旋转。在三维视图中，该轴垂直于视图的工作平面。选择要旋转的图元指定旋转基点指定旋转角度起点输入或在屏幕上指定要旋转的角度22CCDIZ.X.Q3.6阵列在阵列中选择一个或多个要复制图元。单击“修改|”选项卡“修改”面板（阵列）。线性阵列半径阵列选择要阵列的图元输入或在屏幕上指定图元之间的距离输入要阵列的数目23CCDIZ.X.Q3.7镜像-拾取轴/绘制轴“镜像
11、工具使用一条线作为镜像轴，对所选模型图元执行镜像（反转其位置）。可以拾取镜像轴，也可以绘制临时轴。使用“镜像”工具可翻转选定图元，或者生成图元的一个副本并反转其位置。选择要镜像的图元，然后在“修改|”选项卡“修改”面板上，单击“镜像-拾取轴”或“镜像-绘制轴”。勾选“复制”，会生成副本选择要镜像的图元指定或临时画一条镜像的轴线 完成24CCDIZ.X.Q3.8锁定/解锁选择要锁定的图元，然后单击“修改|”选项卡“修改”面板（锁定）。单击“修改”选项卡“修改”面板（锁定），选择要锁定的图元，然后按键。Revit会在图元附近显示一个图钉控制柄，用以指明该图元已锁定到位。要移动或删除该图元，必须首
12、先单击图钉控制柄来将其解锁。再次单击图钉可锁定图元。25CCDIZ.X.Q3.9创建组1.在项目视图中，选择在组中包含的所需图元或现有组。单击“修改|选择多个”选项卡“创建”面板（创建组）。2.如果只选择了一种图元类型，则将显示相应的“修改|”选项卡，而不是“选择多个”选项卡。3.在“创建组”对话框中输入组的名称。本功能多用于需要创建重复布局或通用于许多项目的实体时。26CCDIZ.X.Q3.10创建类似实例使用“创建类似实例”工具可放置与选定图元类型相同的图元。例如，当在视图中的一个门上单击鼠标右键，并单击“创建类似实例”工具，则“门”工具将处于活动状态，同时在类型选择器中选择的门类型已处于选中状态。“创建类似实例”工具可用于大多数Revit图元。使用“创建类似实例”命令时，每个新图元会继承在族编辑器中为选定图元定义的族实例参数。使用“创建类似实例”命令创建的图元不会继承不是在族编辑器中定义的实例参数（例如“注释”）的值。选定图元的这些实例参数值将应用于使用该工具创建的所有图元，直到在类型选择器中改变其类型为止。选择一个图元。单击“修改|”选项卡“创建”面板（创建类似实例），或者在绘图区域中的图元上单击鼠标右键，然后单击“创建类似实例”。在绘图区域中单击鼠标，将新创建的实例放置到所需位置。如果需要，可多次重复此步骤。要退出“创建类似实例”工具，请按键两次。27CCDIZ.X.Q
