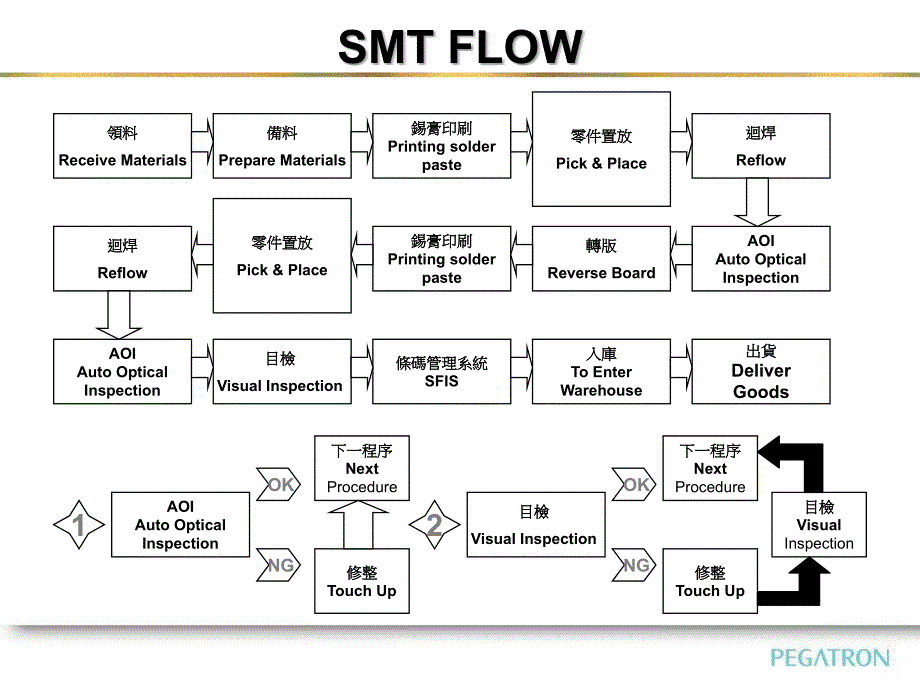

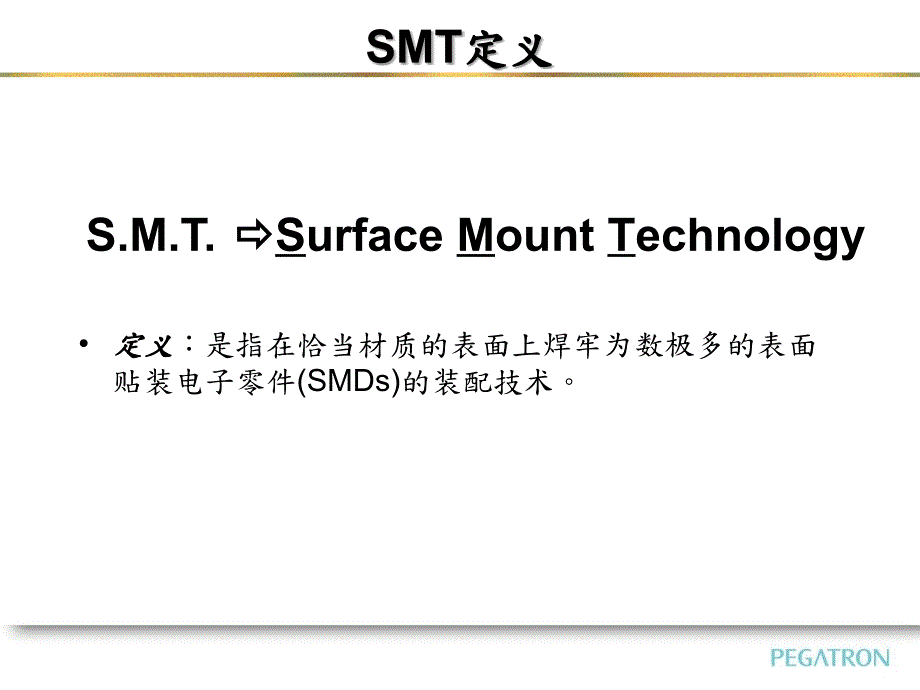

1、 SMTSMT製程簡介製程簡介製程簡介製程簡介 AOPAOPQAQA2 2 BombBombS.M.T.Surface Mount Technology定义定义：是指在恰当材质的表面上焊牢为数极多的表面贴装电子零件(SMDs)的装配技术。SMT定义定义領料領料Receive Materials備料備料Prepare Materials錫膏印刷錫膏印刷 Printing solder paste零件置放零件置放Pick&Place迴焊迴焊Reflow迴焊迴焊Reflow零件置放零件置放Pick&Place錫膏印刷錫膏印刷 Printing solder paste轉版轉版Reverse Boar
2、dAOI Auto Optical InspectionAOI Auto Optical Inspection目檢目檢 Visual Inspection 條碼管理系統條碼管理系統 SFIS入庫入庫 To Enter Warehouse出貨出貨 Deliver GoodsAOI Auto Optical Inspection1 OK NG下一程序下一程序 Next Procedure修整修整 Touch Up目檢目檢 Visual Inspection OK NG修整修整 Touch Up下一程序下一程序 Next Procedure目檢目檢 Visual Inspection2SMT FLO
3、W領料領料作業目的作業目的:領取生產用料作業重點作業重點:實物與領料單規格相符 數量正確領料領料在產線領料上線前在產線領料上線前,物料會按照料件上提供的信息物料會按照料件上提供的信息(料號料號 D/C,LOT,廠商廠商,數量數量)打印打印Reel Id,並貼於料盤上用於料並貼於料盤上用於料件的識別件的識別.Reel ID是每捲料捲的身分證號碼,由資料庫產生的唯一號碼,以確保每捲料在資料庫內有正確的資料,系統在上料時就會給每一捲料捲一個ID,可以從ViewPart Number in Feeder中看到,Reel id可以連結到資料庫中,紀錄每捲料捲的料號,Date Code,Lot Code,
4、Supplier,Qty.錫膏印刷錫膏印刷(PRINTING SOLDER PASTE)Stencil Printer-印刷机印刷机作業目的作業目的:均勻地印刷錫膏作業重點作業重點:確認程式名稱 確認鋼板名稱與作業標準書相符 錫膏印刷品質錫膏錫膏=焊錫粉末焊錫粉末+助焊劑助焊劑助焊劑功用助焊劑功用:除氧化除氧化 去除金屬表面其錫膏的氧化膜(化學作用),使焊點成為較容易焊接的表面,但是無除去油質及灰塵等作用.降低表面張力降低表面張力/催化助焊催化助焊 降低溶融後的表面張力,增加焊錫擴散性,幫助合金成長層的產生.防止二度氧化作用防止二度氧化作用 在進行焊接時,溶融焊錫與焊點金屬表面與大氣接觸進行氧
5、化作用,Flux在做完除氧化後，會覆蓋焊接點與焊點金屬表面,來防止焊接點產生二度氧化.助焊劑助焊劑(Flux)的作用的作用印刷參數的影響印刷參數的影響印刷速度印刷速度 印刷速度如太快,會發生虛印、漏印或錫膏量不足(錫膏印刷時下降未完全).相反印刷速度太慢,錫膏雖有充分時間下降,但鋼版與基板接觸時間過長,而使錫膏流至反面,造成錫膏拉絲而出現小錫珠.當錫膏黏度太低,再連續印刷時易造成滲漏下塌而產生短路。良好印刷狀態錫膏量不足印刷速度太快錫膏量過多印刷速度太慢印刷參數的影響印刷參數的影響印刷壓力印刷壓力 印刷壓力過大時,鋼版前端會彎曲,易造成錫膏滲透,而產生小錫珠.相反如印刷壓力不足,也無法達到良好
6、印刷效果,可能會造成漏印虛印等等現象.適當印刷壓力不但可保護鋼版、刮刀更可確保產品良率穩定.印壓過強造成滲漏易發生短路印壓不足鋼版上錫膏殘留易產生空焊印刷參數的影響印刷參數的影響基板與鋼版間隙基板與鋼版間隙 所謂間隙是指基板與鋼版之間的間隔，如果間隙過大時很容易發生錫膏流進反面的鋼版，造成錫膏量過多，易產生短路。相反間隙過小容易發生印刷後錫膏量不足使印刷形狀崩潰，產生空焊現象。間隙過大導致錫膏滲漏間隙過小導致印刷量不足印刷品質檢測印刷品質檢測SPI定義定義:錫膏覆蓋自動光學檢查機錫膏覆蓋自動光學檢查機作業目的作業目的:對PCB印刷品質進行檢測:印刷短路,錫厚,錫少,位移,漏印等.零件置放零件置
7、放作業目的作業目的:正確的放置零件於PCB作業重點作業重點:確認程式名稱 使用正確的材料 正確的置放方向性Mounter-置件機置件機置件機置件機分類分類FUJI高速置件機高速置件機SIEMENS高速置件機高速置件機SIEMENS泛用置件機泛用置件機Bartector防錯件系統防錯件系統 置件機要將零件正確的放置於置件機要將零件正確的放置於PCB上上,前提是人前提是人員在上料以及接料時確保料件正確員在上料以及接料時確保料件正確.因各機種料件均因各機種料件均較多較多,在人工對料的情況下在人工對料的情況下,難免會出現錯失難免會出現錯失,導致基導致基板錯件的異常板錯件的異常.針對此問題針對此問題,經
8、過驗證經過驗證,Bartector防防錯件系統開始導入使用錯件系統開始導入使用.Bartector的功能的功能防止錯件Feeder管理生產線上零件管理基板生產情報追溯查詢Bartector防錯件系統防錯件系統Bartector上料作業上料作業當當Feeder不在機器上不在機器上,換料卷或新裝料換料卷或新裝料卷時卷時:在Bartector電腦上利用F2開啟上料視窗.依視窗順序,利用掃描儀輸入USER ID,FEEDER ID,REEL ID,P/N,數量.完成後,訊息視窗中有提示訊息.刷過的Feeder放入對應站位,LED亮綠燈.Bartector防錯件系統防錯件系統Bartector接料作業接
9、料作業當當Feeder在機器上在機器上,接料時接料時:在Bartector電腦上利用F3開啟接料視窗.依視窗順序，利用掃描儀輸入USER ID,Feeder ID,Reel ID,Feeder ID(第二次 Feeder ID 用來再次確認),如沒使用 Reel ID,請直接輸入P/N,系統會自動新增 Reel ID,自行輸入數量.完成後,訊息視窗中有提示訊息.Double Check流程流程接料员核對料號並接料.接完料刷Reel Id.接料员在料盤上簽工號,日期,供料時間;並填寫供料管制表.找相關人員做Double Check,簽工號,日期,時間.檢查员在供料管制表上簽字確認.在接料時在接料
10、時,接料人員以及區域負責人還須對接料人員以及區域負責人還須對此進行此進行Double Check,以保證所上料件之以保證所上料件之正確性正確性:迴焊迴焊(REFLOW)(REFLOW)回焊爐回焊爐作業目的作業目的:焊接熔接 Reflow是SMT焊接的最後製程，影響其著裝基板的性能及信賴性,是極為重要的製程。作業重點作業重點:使用正確的程式名稱 確認溫度/輸送設定與作業標準書相符 溫度曲線量測錫膏的迴焊溫度曲線錫膏的迴焊溫度曲線溫度曲線取決於溫度曲線取決於PCBPCB的複雜程度與迴焊爐的加的複雜程度與迴焊爐的加溫特性而定溫特性而定 錫膏接合行為的優劣受溫度曲線影響是無庸置疑的，一般，溫度曲線取決
11、於PCB的複雜程度和迴焊爐的加溫特性而定。事實上，錫膏並未存在特定的加溫曲線，各廠商所提供的建議值僅當作參考。藉助測溫器則可方便調整欲得之溫度曲線。後面將介紹錫膏材料在各個迴焊階段的變化,包括所產生之加熱曲線及不同錫膏組成所造成的影響。錫膏的迴焊溫度曲線錫膏的迴焊溫度曲線錫膏迴焊的各個階段：錫膏迴焊的各個階段：探討迴焊曲線，較符合邏輯思考的方式是從迴焊過程的末段向前段依序探討。這是因為整個溫度曲線的焦點集中在錫膏融化、潤濕與散佈等過程，此一過程幾乎是迴焊過程的最終步驟。錫膏的迴焊溫度曲線錫膏的迴焊溫度曲線融錫凝固區融錫凝固區(D(D區區)只要錫膏中的粉末顆粒熔化，並能潤濕待接合的表面，則冷卻速
12、率愈快愈好，如此一來，可得表面光亮之焊點、較小接觸角且接合形狀良好。冷卻速率慢會使較多基材物質熔入錫膏中，產生粗糙或空焊之接點。甚者，所有接頭端金屬皆會溶解造成抗潤溼或是焊點強度不佳。當接點處之融錫未完全凝固前遭受振動，會使焊點完整性變差。錫膏的迴焊溫度曲線錫膏的迴焊溫度曲線錫膏熔化區錫膏熔化區(C(C區區)迴焊之尖峰熔錫溫度是使PCB高於錫膏所熔化的溫度，尖峰溫度的選擇為溫度曲線中的核心過程。若溫度不夠高，則錫膏無法熔化；若溫度過高，則會受熱而損壞。後者可藉由錫膏的殘留物是否呈焦炭狀、PCB的變色/棕化或零件的功能失效等方面判斷。理想的迴焊尖峰溫度的選擇是使錫膏顆粒能合併成一液態錫球並潤濕待
13、接合之表面，潤濕現象會伴隨著毛細現象的進行，此一過程相當迅速。錫膏中的助焊劑有助於合併和潤濕的進行，但金屬表面的氧化物及迴焊爐中的氧氣卻會阻礙此一過程的進行。溫度愈高，助焊劑的作用愈強，但同時在迴焊爐中遭受氧化的機會亦愈高。錫膏熔化後的黏滯度和表面張力隨溫度升高而降低，可使潤濕效果增快，因此，須選擇一最佳的尖峰溫度和時間搭配，用以減少尖峰區域的覆蓋面積。典型的60Sn、63Sn和62Sn合金，其尖峰溫度是選擇210或230，並維持3060秒。理想的迴焊曲線是PCB上各點尖峰溫度一致，欲達到次一目的，在PCB進入融錫區前的溫度最好達到一致。錫膏的迴焊溫度曲線錫膏的迴焊溫度曲線持溫區持溫區(B(B
14、區區)持溫區的目的在保證PCB上的各部位到達尖峰融錫區前的溫度。如果板子的零件設計特別簡單，且迴焊爐的均溫效果良好，此情況下，甚至不需要持溫，板子進入迴焊爐中到達錫膏熔化的時間便足使稀釋劑揮發、且松香和活化劑完成其清潔接合表面的作用。但PCB上若有極大之溫差，則需要持溫再某一溫度下，使昇溫較慢之區域能藉由熱傳導作用而使溫度到達一致；然而溫差較小的板子，單一持溫區域就足夠，較複雜的板子則需要二段或以上的持溫區域。除非PCB上的溫差很大，須要利用持溫區的設計作調節，否則，持溫區的時間便會過長，且助焊劑也會因氧化而耗盡。決定持溫的溫度和階段是取決於PCB設計的複雜性及迴焊爐之熱對流特性優劣而定，通常
15、選擇70100或150，但並非固定不變之溫度，如果板子特別複雜；板子選擇在松香軟化溫度下的持溫溫度較好，如此，可減少助焊劑熔化後的持溫時間。特殊情況下選用105持溫可使尖峰融錫區域的時間達到最短。但大多數選用100120單一階段持溫。錫膏的迴焊溫度曲線錫膏的迴焊溫度曲線初始昇溫區初始昇溫區(A(A區區)初始的昇溫階段目的是在二個限制條件下由室溫迅速的加熱，一是昇溫速率不可快致使PCB或零件損壞，二是不可使稀釋劑急速的揮發造成四濺。但對多數錫膏而言，稀釋劑並無法很快的揮發，因為其高沸點使錫膏不致在印刷過程中硬化。昇溫速率的限制一般是零件製造商所建議，一般訂定在4/sec以下，以防止產生應變造成損
16、壞，通常，昇溫速率介於13/sec之間，如前所述，如果PCB上的溫差不大時，則昇溫階段可0直達至尖峰融錫區域的起點。錫膏的迴焊溫度曲線錫膏的迴焊溫度曲線 迴焊過程並不應侷限一特定之溫度曲線，改變錫膏中的一種元素也許就需要一組不同的溫度曲線.AOI(Auto Optical Inspection)Automatical Optical Inspection自动光学检测 作業目的作業目的:检测SMT表面粘贴元件不良 定義定義:AOI性能說明性能說明自自動化觀念擡頭動化觀念擡頭100%檢視以改善品質檢視以改善品質增加重現性增加重現性/一致性一致性降低人員因疲勞或情勢不佳誤判所造成的損失降低人員因疲勞
17、或情勢不佳誤判所造成的損失使生産的方法更具彈性及可靠性使生産的方法更具彈性及可靠性加強生産力加強生産力,使檢驗之速度與生産速度相配合使檢驗之速度與生産速度相配合自動産生統計報表以便於管理及決策分析自動産生統計報表以便於管理及決策分析因應未來産品輕小化因應未來産品輕小化/人員不可檢測者人員不可檢測者降低整體成本降低整體成本(包括人工檢視費包括人工檢視費,重新組裝費重新組裝費,退貨退貨之再處理費之再處理費,維修服務費維修服務費,賠償費賠償費,等等)Inspection Algorithm_檢測檢測框介紹框介紹 Missing Void Lead lead_void Solder Warp/alig
18、n AOI檢測顯像時用多種檢測框來標示及定位檢測顯像時用多種檢測框來標示及定位連板連板表面粘贴元件表面粘贴元件的的不良不良腳位及現象腳位及現象,方便方便AOI操機人員進行不良辨識及卡關操機人員進行不良辨識及卡關:Missing檢測內容檢測內容:缺件、錯件、侧立、立碑、反白、极反、损件、偏移、位移.主要是針對零件本體不良檢測.檢測方法：檢測方法：影像特征比對，將影像的輪廓特征值記憶，作為比對的條件.通常撷取一个好的影像当sample與待測元件比對.Inspection Algorithm_檢測檢測框介紹框介紹 Void (檢測內容：檢測內容：基本用法:零件的空焊、多錫、少錫。特殊用法:翘脚、缺件
19、極性、錯件等)Lead_void (检测检测內容內容:IC类零件的空焊、多锡、少锡,检测框放至IC引脚 与PAD吃锡位置）主要是針對引腳與PAD大小差不多之IC零件。Inspection Algorithm_檢測檢測框介紹框介紹 Lead (IC腳之缺件、偏移、腳彎，廣泛用于引腳的定位.）也可用Lead起定位作用，通常會對void、lead_void、solder定位作用。Solder (短路,检测框应将IC引脚及PAD整体框住,预设在Angle camera检测）在框外搜索有超过短路门槛值且有连续7个Pixel即视为短路。Inspection Algorithm_檢測檢測框介紹框介紹檢查缺
20、點：無用來定位板彎造成零件之偏移，用X及Y方向的灰階特徵值來做定位，通常應用在IC腳或RN之上，且只能定位單顆元件。Align WindowInspection Algorithm_檢測檢測框介紹框介紹檢測框之間的連結關系檢測框之間的連結關系WARPALIGNLEADLEAD_VOIDSOLDERMISSINGVOID(焊點,極反)Warp:Fov 定位,Method1:Method 2:Align:IC零件定位Lead:單支IC引腳定位VOID(偏移)作業目的作業目的:目視檢驗外觀不良作業重點作業重點:PCB及焊點外觀 缺件/錯件/極反/偏移/立碑/撞件/位移/腳翹等不良現象.目檢目檢 在產
21、線在產線AOI以及目檢處卡下不良時以及目檢處卡下不良時,需要對不良單板需要對不良單板進行鎖碼進行鎖碼(鎖碼後鎖碼後,後段將無法再刷取此單板條碼後段將無法再刷取此單板條碼.待待不良單板維修解碼後不良單板維修解碼後,方可正常流線方可正常流線.),以防止因人員以防止因人員誤操作而將不良板以正常板身份流至後段產線誤操作而將不良板以正常板身份流至後段產線,造成造成LOSS.鎖碼方法鎖碼方法:1Panel上如有1pcs不良,不管是第几小片,只要刷EF-AOILOC-1鎖碼,維修後解碼,再刷整Panel的ok條碼.1Panel上如有3pcs不良,不管是第几小片,一樣刷EF-AOILOC-1,EF-AOILO
22、C-2,EF-AOILOC-3鎖碼,維修後解碼,再刷整Panel的ok條碼.不良處理不良處理不良現象匯總不良現象匯總不良現象匯總不良現象匯總不良現象匯總不良現象匯總不良現象匯總不良現象匯總不良現象匯總不良現象匯總作業目的作業目的:不良品或需REWORK機板,透過維修使其功能恢復正常,並符合外觀工藝標準.作業重點作業重點:焊點外觀 正確的使用烙鐵修整修整烙鐵烙鐵:烙鐵溫度有鉛設定在37010 度,無鉛設定在390 10度,如果有特殊零件規格的按照特殊溫度處理.烙鐵溫度量測，每班作業前並記錄在“烙鐵量測溫度記錄表”.烙鐵溫度量測時如果有溫度誤差時就要校驗烙鐵溫度,校驗方法為:如果有溫度差異就調節“
23、CAL”.修整工具及材料明細修整工具及材料明細解焊機解焊機:使用時(風速旋鈕設定23，溫度旋鈕設定300度350度).解焊結束時，風速旋鈕應調回1的位置;溫度旋鈕應調回15度的位置.解焊結束時將解焊機放入解焊架.修整工具及材料明細修整工具及材料明細修整工具及材料明細修整工具及材料明細助焊劑助焊劑:使用助焊劑應注意其規定,有些零件不可以使用助焊劑例如一些connector零件等.connector零件不可以使用助焊劑的原因:1.外觀不允收;2.接触不良.修整工具及材料明細修整工具及材料明細助焊劑的功能助焊劑的功能:清潔熔融焊錫與被焊物表面:助焊劑的組成中含有活性劑,可清除熔融焊錫被焊金屬表面之氧化物與油漬等污物,以利焊接程序之進行,得到良好的焊點.但是活性劑殘留造成焊點的腐蝕若使用清洗型助焊劑則須于焊接完成后,以溶劑將殘留之助焊劑清除.當被焊金屬表面清潔后,助焊劑的另一組成一鬆香,會披附于被焊金屬表面,防止其在焊接前再度氧化.Thanks!
