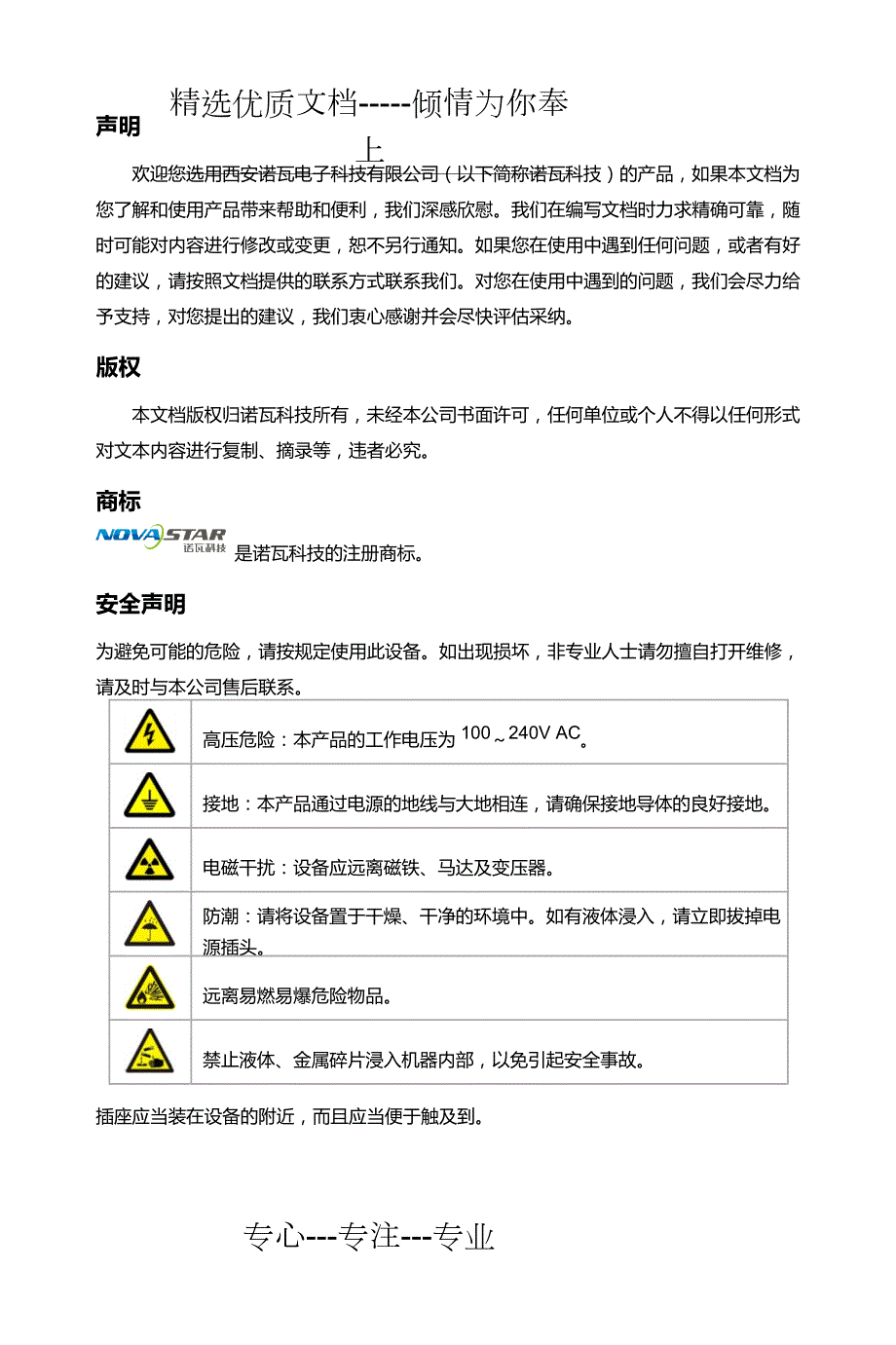

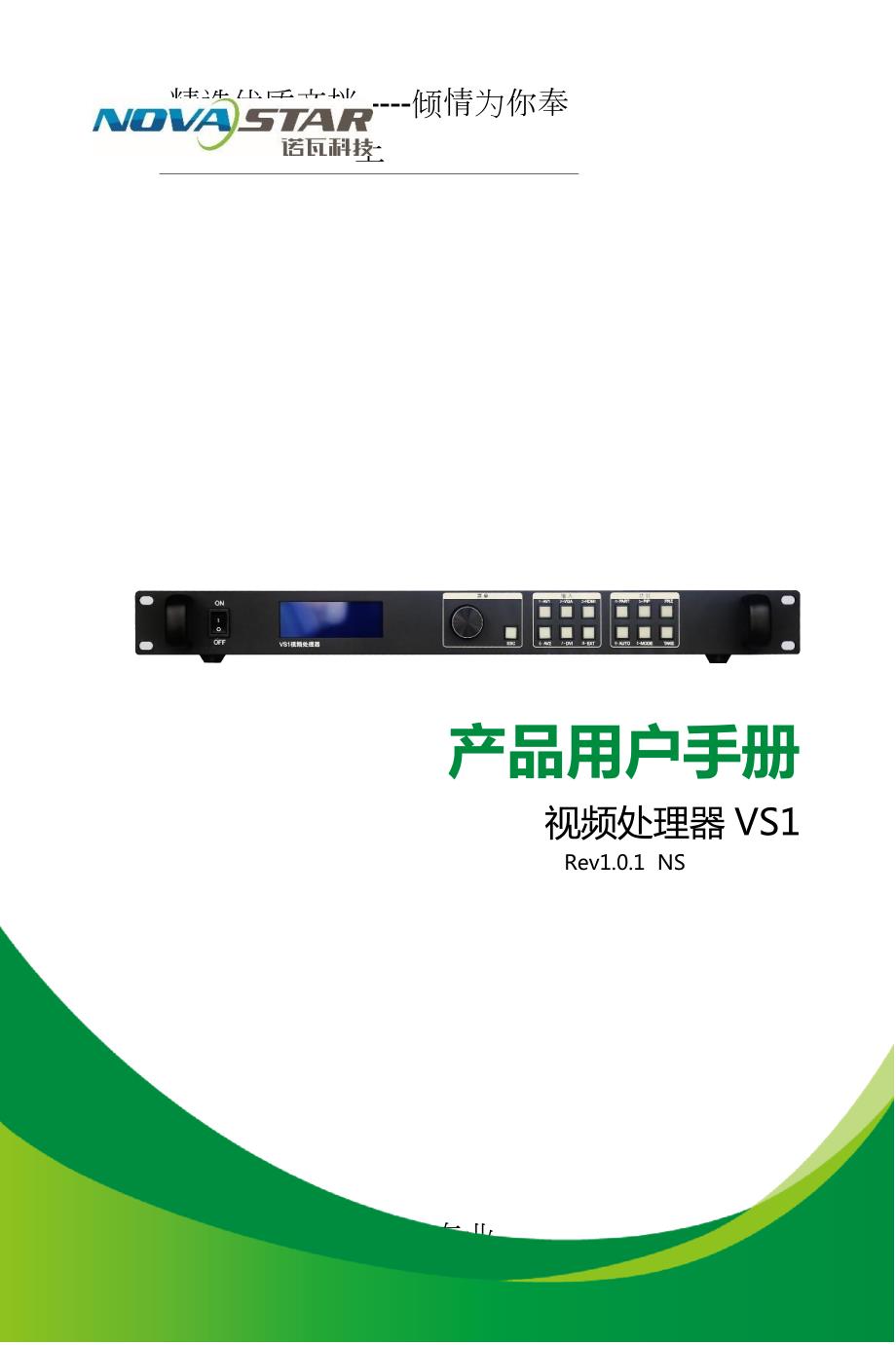

1、精选优质文档-倾情为你奉上 产品用户手册 视频处理器VS1 Rev1.0.1 NS 声明 欢迎您选用西安诺瓦电子科技有限公司（以下简称诺瓦科技）的产品，如果本文档为您了解和使用产品带来帮助和便利，我们深感欣慰。我们在编写文档时力求精确可靠，随时可能对内容进行修改或变更，恕不另行通知。如果您在使用中遇到任何问题，或者有好的建议，请按照文档提供的联系方式联系我们。对您在使用中遇到的问题，我们会尽力给予支持，对您提出的建议，我们衷心感谢并会尽快评估采纳。 版权 本文档版权归诺瓦科技所有，未经本公司书面许可，任何单位或个人不得以任何形式对文本内容进行复制、摘录等，违者必究。 商标 是诺瓦科技的注册商标
2、 安全声明 为避免可能的危险，请按规定使用此设备。如出现损坏，非专业人士请勿擅自打开维修，请及时与本公司售后联系。 高压危险：本产品的工作电压为100V AC240。 接地：本产品通过电源的地线与大地相连，请确保接地导体的良好接地。 电磁干扰：设备应远离磁铁、马达及变压器。 防潮：请将设备置于干燥、干净的环境中。如有液体浸入，请立即拔掉电源插头。 远离易燃易爆危险物品。 禁止液体、金属碎片浸入机器内部，以免引起安全事故。 插座应当装在设备的附近，而且应当便于触及到。 视频处理器VS1用户手册 目录 第一章 概 述 . 1 第二章 功能简介 . 1 后面板示意图 . 1 前面板示意图 . 1
3、电气参数 . 3 第三章 信号连接 . 4 信号连接 . 4 多机连接 . 4 第四章 菜单操作 . 5 主界面 . 5 主菜单 . 5 输出设置 . 7 双画面 . 7 图像截取 . 8 画质调整 . 9 信号切换 . 9 功能设置 . 10 菜单语言 . 10 第五章 快速操作 . 11 第六章 常见问题 . 13 专心-专注-专业视频处理器VS1用户手册 第一章 概 述 VS1系列是针对LED大屏幕显示系统开发的视频处理器，采用业界顶尖的视频处理芯片，内部12位数字处理，图像更清晰、色彩更丰富。采用Faroudja DCDI 去隔行视频处理 、Faroudja Real Color 真彩
4、图像处理 、Faroudja TureLife 视频图像增强等技术，完美呈现视频图像。 单机最大输出分辨率2304x1152，支持自定义分辨率输出；瞬切，淡入淡出切换效果；PIP，大小位置任意显示；AIAO(Any In Any Out)功能，任意截取任意输出。 通用输入接口：2路AV、1路VGA、HDMI、DVI、 G-SDI3（选配）输入。 第二章 功能简介 后面板示意图 控制 UART IN、OUT 处理器同步调用通信接口 CTRL USB 上位机控制接口 输入 AV1、AV2 视频输入接口，BNC接口，同轴信号线 VGA VGA输入接口 DVI DVI输入接口 HDMI HDMI输入接
5、口 EXT SDI扩展输入接口（选配） 输出 DVI-1、DVI-2 DVI输出接口 发送卡 发送卡 可安装两张发送卡，内置V5供电线 电源 电源 AC 100240V输入，电源开关 前面板示意图 轻触旋钮 调出主菜单或确认 旋转旋钮 选择菜单项或调节参数 视频处理器VS1用户手册 第三章 信号连接 信号连接 本机可内置两张发送卡，单台驱动2304*1152 像素点LED屏显示； 最多支持6路信号输入。 提示：信号连接时，请先关闭设备电源。 多机连接 注： 此连接方式，用于多台处理器模板同步调用；即预先保存模板，多机一键同步调用。调用方式：面板按“MODE”，所有处理器出现模板调用界面，按数字
6、键进行加载；模板保存：保存为单台单独保存，快捷方式为“MODEAUTO”进入保存界面，按数字键进行保存。 视频处理器VS1用户手册 第四章 菜单操作 主界面 处理器开机后，LCD屏显示主界面如下： 第一行：通道1、信号源、输入源信号格式； 第二行：通道2、信号源、输入源信号格式； 第三行：输出、输出信号分辨率及刷新率； 第四行：状态栏，各图标含义如下： 双画面功能关闭； 双画面开，通道1画面置于顶层； 双画面开，通道2画面置于顶层； 部分显示功能开启，输出图像尺寸为窗口大小； 全屏显示功能开启，输入图像全部都显示到输出窗口； 通道1图像截取关，输出为完整图像； 通道1图像截取开，输出为截取图像
7、 通道2图像截取关，输出为完整图像； 通道2图像截取开，输出为截取图像； 图像冻结打开标志，冻结当前输出画面； 主菜单 在主界面下，按下旋钮，系统进入菜单操作界面，按旋钮进入子菜单，按ESC返回上一层，长按旋钮直接退回主界面。 视频处理器VS1用户手册 模板功能 MODE 在一些场合，需要设置多个场景模式，可将不同场景的模式保存为不同的模板，需要时调用相应的模板。 按下MODE按键，进行模板加载： 可按相应的数字键，加载预先保存的模板。 在此界面下，按“AUTO“进行模板保存操作： 可将设置好的当前场景，保存为相应的模板。 当多台处理器一起工作时，可用网线将设备串联起来，如下图时，相同的场景
8、每台处理器单独保存为统一的模板；场景调用时，在任一处理器上调取模板，即可实现多台处理器的同步调用。 图像切换 TAKE 按下面板“TAKE”按键，直接进入信号切换界面，可做瞬切，淡入淡出，信号的切换效果可通过菜单配置，或通过按旋钮按键改变。 按ESC返回主界面。 视频处理器 VS1 用户手册第六章 常见问题 问题 处理方式 LED 显示屏不亮 检查电源是否正确连接，及电源开关是否打开 DVI 输出无图像 检查输入通道是否有图像输入，并正确显示； 检查画中画是否打开，CH2 通道是否有信号输入，并正确显示； 检查输出设置是否正常，图像窗口是否移除 LED 屏窗口；检查 DVI 输出是否正确连接
9、 如连接显示器，请确认显示器是否支持处理器输出分辨率；处理器复位，重新操作，是否有图像输出； VGA 输入相位偏移 按 AUTO，进行 VGA 自动相位调整； DVI 输出图像不正常 检查输出设置，参数是否设置合理； 检查处理器液晶屏主界面状态栏，是否其它功能打开影响输出参数； 检查DVI接口及DVI连接线是否正确； 双画面显示异常 检查 CH2 通道，是否有信号输入，并正常显示；检查双画面，参数设置是否正常； 淡入淡出异常 检查 CH1、CH2 通道是否有信号输入，并正常显示；检查输出设置和双画面参数是否正常设置； 显示异常 检查处理器是否正确连接； 检查处理器参数设置是否正确；检查输入信号源是否正常； 请按照以上步骤初步排查问题，如无法排除问题，请及时联系当地经销商或本公司客服。 机器内有高压部件，为了您的安全，请不要自行对处理器进行维修。 西安诺瓦电子科技有限公司 www.novastar- 陕西省西安市高新区科技二路软件园秦风阁E座2层
