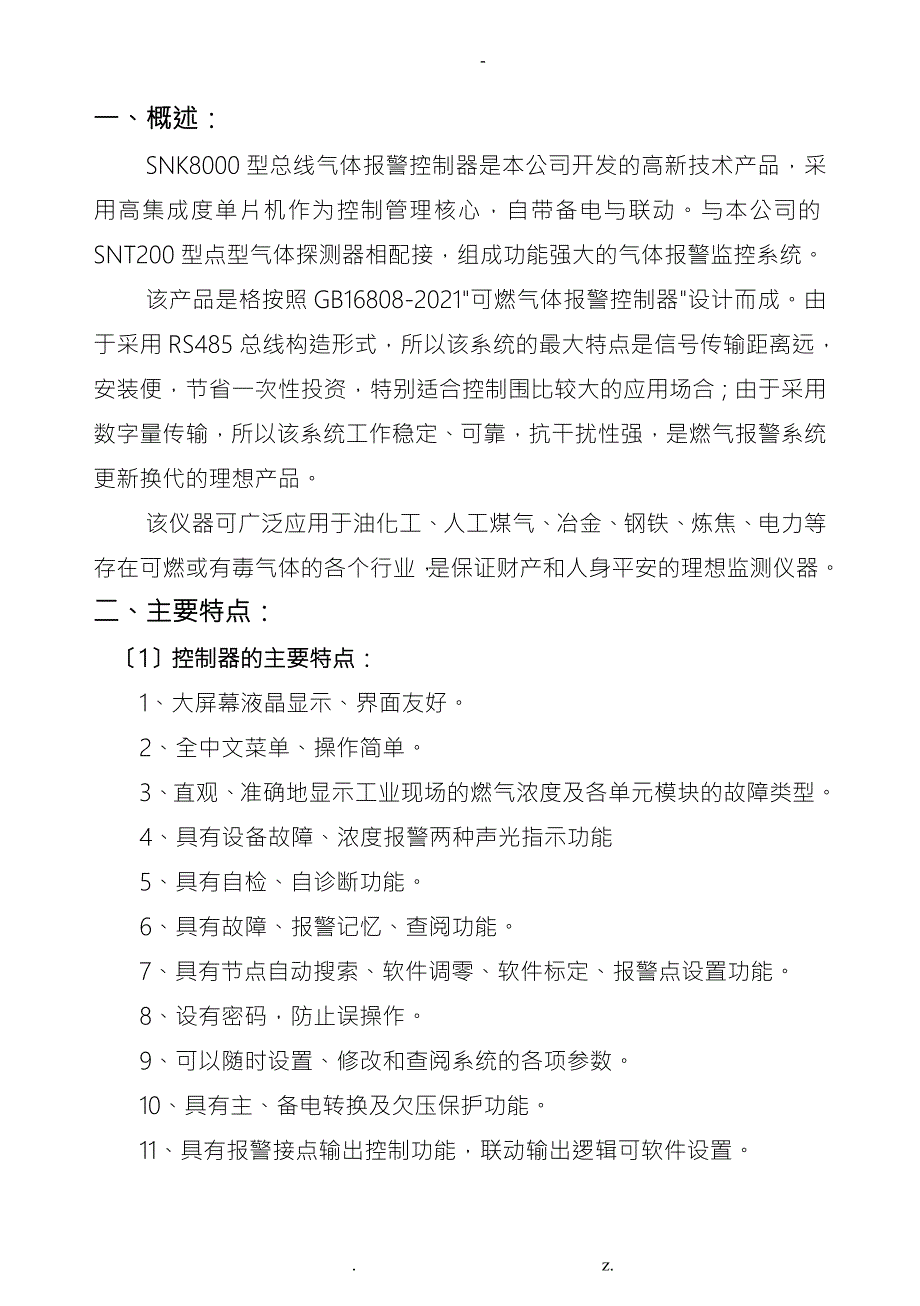

1、一、概述：SNK8000型总线气体报警控制器是本公司开发的高新技术产品，采用高集成度单片机作为控制管理核心，自带备电与联动。与本公司的SNT200型点型气体探测器相配接，组成功能强大的气体报警监控系统。该产品是格按照GB16808-2021可燃气体报警控制器设计而成。由于采用RS485总线构造形式，所以该系统的最大特点是信号传输距离远，安装便，节省一次性投资，特别适合控制围比较大的应用场合；由于采用数字量传输，所以该系统工作稳定、可靠，抗干扰性强，是燃气报警系统更新换代的理想产品。该仪器可广泛应用于油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃或有毒气体的各个行业，是保证财产和人身平安的

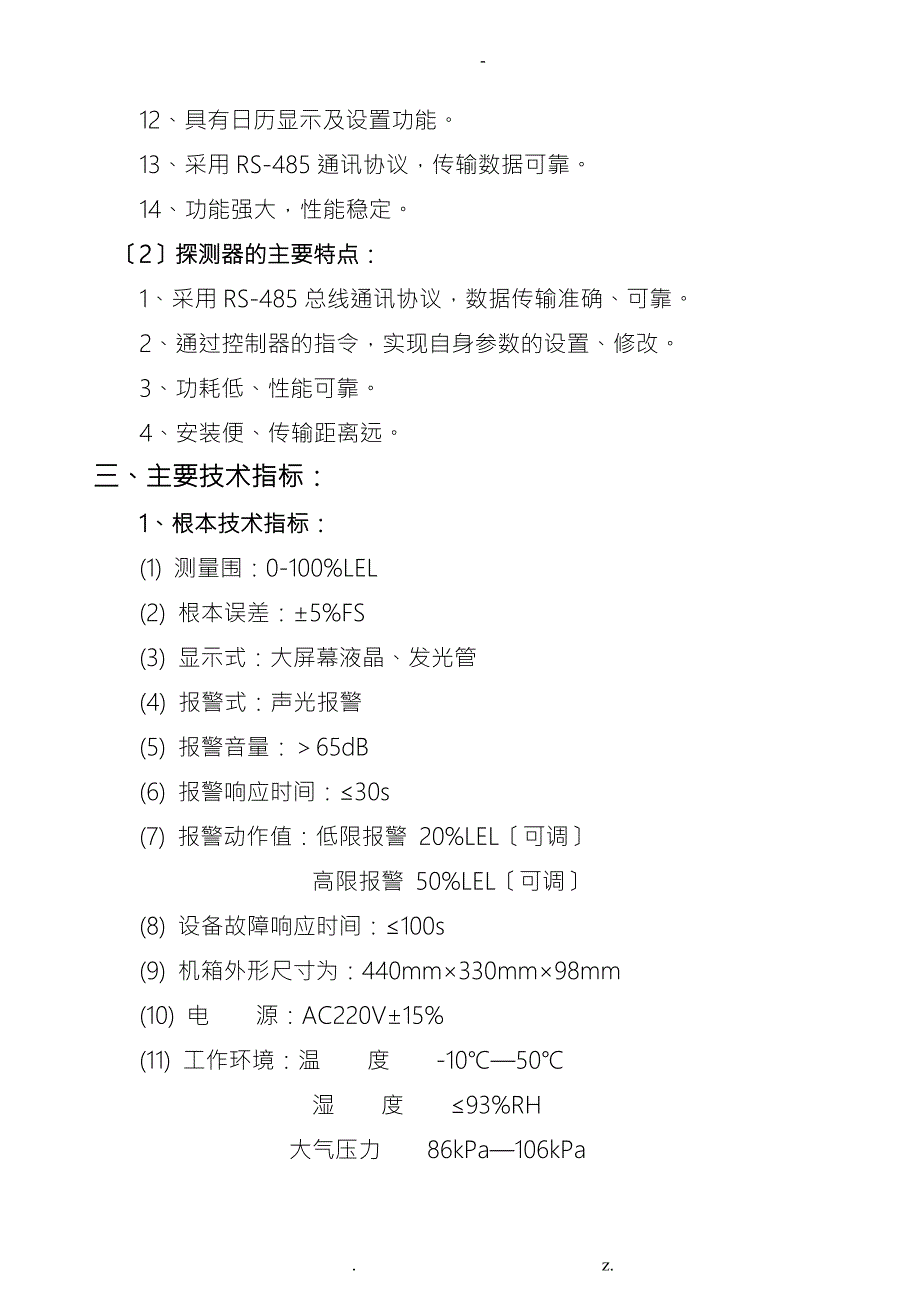

2、理想监测仪器。二、主要特点：1控制器的主要特点：1、大屏幕液晶显示、界面友好。2、全中文菜单、操作简单。3、直观、准确地显示工业现场的燃气浓度及各单元模块的故障类型。4、具有设备故障、浓度报警两种声光指示功能5、具有自检、自诊断功能。6、具有故障、报警记忆、查阅功能。7、具有节点自动搜索、软件调零、软件标定、报警点设置功能。8、设有密码，防止误操作。9、可以随时设置、修改和查阅系统的各项参数。10、具有主、备电转换及欠压保护功能。11、具有报警接点输出控制功能，联动输出逻辑可软件设置。12、具有日历显示及设置功能。13、采用RS-485通讯协议，传输数据可靠。14、功能强大，性能稳定。2探测器
3、的主要特点：1、采用RS-485总线通讯协议，数据传输准确、可靠。2、通过控制器的指令，实现自身参数的设置、修改。3、功耗低、性能可靠。4、安装便、传输距离远。三、主要技术指标：1、根本技术指标：(1) 测量围：0-100%LEL(2) 根本误差：5%FS(3) 显示式：大屏幕液晶、发光管(4) 报警式：声光报警(5) 报警音量：65dB(6) 报警响应时间：30s(7) 报警动作值：低限报警 20%LEL可调 高限报警 50%LEL可调(8) 设备故障响应时间：100s(9) 机箱外形尺寸为：440mm330mm98mm (10) 电 源：AC220V15%(11) 工作环境：温 度 -10

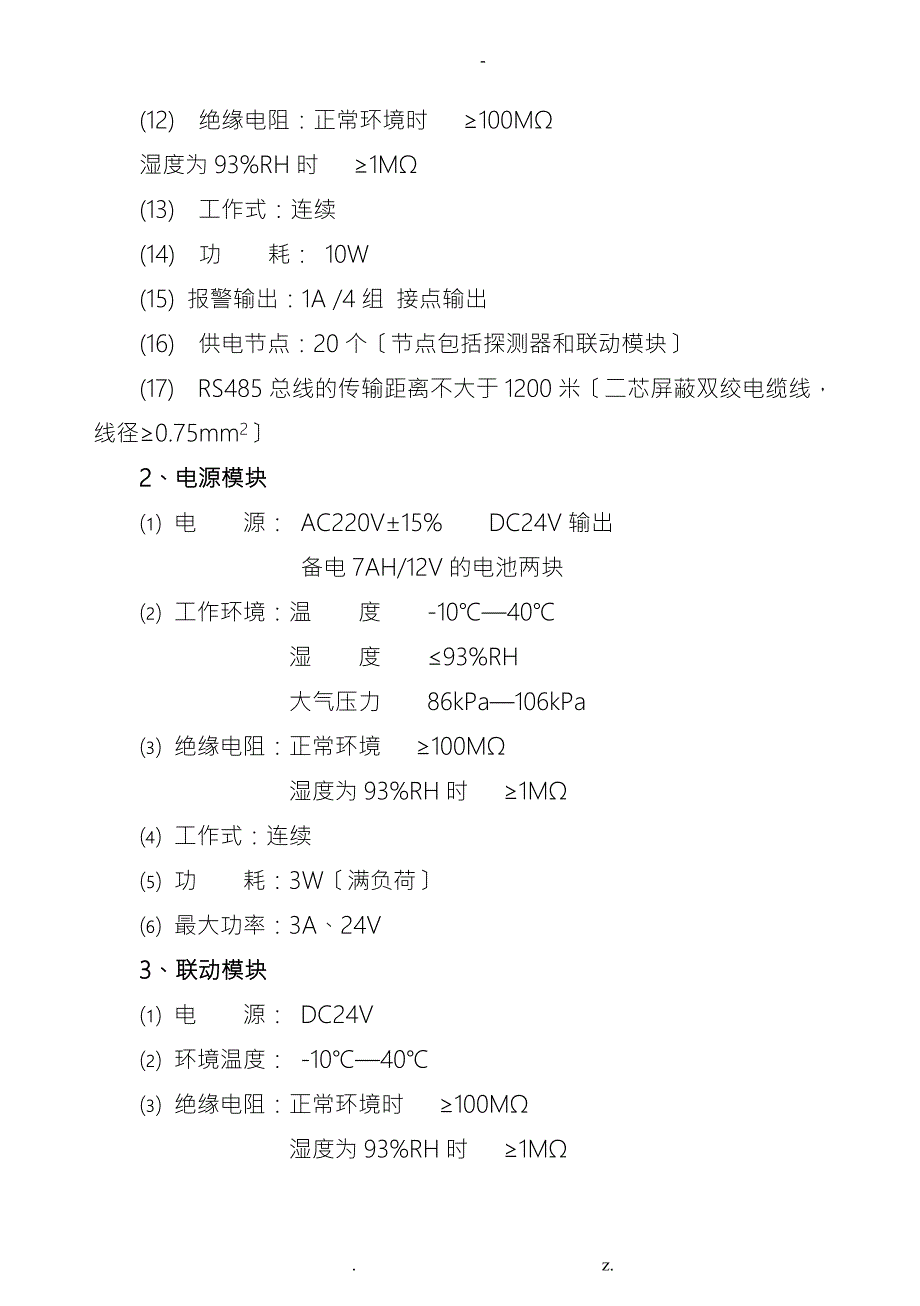

4、50湿 度 93%RH 大气压力 86kPa106kPa(12) 绝缘电阻：正常环境时 100M湿度为93%RH时 1M(13) 工作式：连续(14) 功 耗： 10W(15) 报警输出：1A /4组 接点输出(16) 供电节点：20个节点包括探测器和联动模块(17) RS485总线的传输距离不大于1200米二芯屏蔽双绞电缆线，线径0.75mm22、电源模块 电 源： AC220V15% DC24V输出 备电7AH/12V的电池两块 工作环境：温 度 -1040 湿 度 93%RH 大气压力 86kPa106kPa 绝缘电阻：正常环境 100M 湿度为93%RH时 1M 工作式：连续 功 耗：
5、3W满负荷 最大功率：3A、24V3、联动模块 电 源： DC24V 环境温度： -1040 绝缘电阻：正常环境时 100M 湿度为93%RH时 1M 工作式：连续 功 耗：3W满负荷 接点容量：2A /AC 220V 继电器组数：4组 RS485总线的传输距离不大于1200米二芯屏蔽双绞电缆线，线径0.75mm2 继电器可设置成瞬间输出、常输出两种式。4、探测器技术指标： 测量对象：可燃气体 电 源：DC24V 功 耗：2W 工作环境：温 度：-4070湿 度：93%RH 大气压力：86kPa106kPa 绝缘电阻：正常环境时100M 工作式：连续 防爆型式：隔爆型 防爆标志：E*dIICT
6、6 贮 存：温度-5080 湿度93%RH RS-485传输距离不大于1200米二芯屏蔽双绞线线径0.75 mm2)四、工作原理探测器把采集到的气体浓度信号转换为电信号，并以RS-485标准信号的式传给控制器；控制器接收到信号后，经过处理、逻辑分析、运算，以液晶数字显示、声光报警的式反响出来，联动出口继电器，从而启动所连接的风机、磁阀或其它消防设备。五、安装须知1、通信线与供电线不允采用同一根电缆.2、 探测器或联动模块与控制器之间的通信线一律采用0.75mm2以上的双绞屏蔽线。屏蔽层要可靠接在探测器、电源、联动机壳上。3、全部屏蔽层是相互连接的。4、通信线必须远离任交流电源线,更不允装在一根
7、走线管。5、控制器机壳必须单点可靠接，接地电阻满足相关要求。6、根据绝大多数安装现场的实际情况，通信线应采用主机在一头，向一个向安装的式，尽量防止主机在中间向二个向或多个向安装的式。7、供电电缆为双芯屏蔽电缆线，电缆选择必须能够到达最远端的探测器供电电压不小于18V或参照附表1进展布线。8、交流电的引入电压为AC220V15%，必须按插座规定的要求正确引入L、N。9、通信电缆之间的联接必须焊接后，再包绝缘胶带线从地下走时，需考虑防水措施。10、连好电缆，在接上探测器、控制器之前，用兆欧表查通信电缆各芯之间、供电电缆各缆芯之间及对外皮的绝缘，通讯电缆与供电电缆各芯之间的绝缘，要求2M以上。11、
8、控制器探测器接入线路后，不准用兆欧表查绝缘！否则会引起重后果！12、格按说明书上注明的接线式接线！不允采取试验性的接线式来确定接线的顺序！否则会引起重后果！附：铜的电阻率为：0.0175mm2/m线阻计算公式为R= (L为线长，S为线径)例如：线径为1.0mm2的100米铜线，线阻为0.01751001.75假设通过电流为1A,则一个回路压降为U21.7513.5V六、安装和接线 1、控制器的安装(1)安装位置机箱属非防爆构造，应安装在平安场所，其安装位置应选择在便于维修观察场所，围不应有影响仪器正常工作的强电磁场电机、变压器、动力电缆等。(2)安装法根据机箱的安装位置，用两个M8的膨胀螺栓紧
9、固在墙壁上，安装要结实，不倾斜，安装尺寸如图 1 所示。图1控制器的外形构造图2、电源模块和联动模块的安装(1) 安装位置电源模块和联动模块属非防爆构造，应安装在平安场所，其安装位置应选择在便于维修观察场所，围不应有影响仪器正常工作的强电磁场电机、变压器、动力电缆等，特别是要避开高温区。(2) 安装法根据模块的安装位置，分别用两个M8的膨胀螺栓将模块箱紧固在墙壁上，安装要结实，不倾斜。3、 探测器的安装1、安装位置将探测器安装在可能有气体泄漏的区域中，探测器安装必须结实。且安装位置根据被测气体相对于空气比重大小决定，当被测气体比重大于空气时，探测器应安装在距地面30cm60cm处；当被测气体比
10、重小于空气时，探测器安装高度宜高出释放源0.5m2m处。为了正确使用探测器并防止其故障的发生，请不要安装在以下位置：a、直承受蒸气、油烟影响的地。b、给气口、换气扇、房门等风量流动大的地。c、水汽、水滴多的地湿度：93%R.H。d、温度在-40以下或70以上的地。e、有冲击、振动及强电磁场干扰的场所。2、安装法将探测器用两个M6膨胀螺栓固定在墙壁上或固定在专用支架上。4、接线1、探测器接线说明 DC24V供电线，线型必须满足探测器电源电压18V，通信线必须采用0.75mm2以上的双绞屏蔽线。翻开探测器上盖，将电缆前端剥皮100mm后，穿过底座通，线芯依次排开，根据实测截取多余的长度，剥线长度1
11、0mm，按照接线示意图接线。将DC24V红线、GND黑线、A+黄线)、B-蓝线、机壳地电缆的屏蔽网依次接24V、GND、A+、B-端子和机壳地端子。接线一定要正确。不准采用试验性的接线法。接好线后用防爆胶泥将电缆线出口密封，紧固好机壳。2、控制器的接线说明翻开控制器前盖，将电缆线穿过接线，按照下面的法进展正确接线：接线端子G、L、N分别接AC220V的线、火线和零线，L、N不能接反；接线端子NO、NC端子分别是一组报警联动输出接点的常开、公共、常闭端；接线端子24V、GND、A+、B-直接与节点的24V、GND、A+、B-端子对应相连；当有多个外部电源模块给节点供电时，主机24V与电源模块的D
12、C24V、不同电源模块的DC24V的正极不能连在一起，但是主机与电源模块的工作地GND必须连在一起；注意1：本说明书中的探测器、联动模块统称为节点；当所需联动接点大于4个时，可外接联动模块；机壳与通讯线屏蔽层相联，控制器 机壳外部的接线端子，必须与接地线可靠相连。接地线的接地电阻到达标准要求。注意2：接好线后，仔细检查各种接线，确保接线正确后，再开启电源。制止带电接线！3、接线示意图4、联动模块的接线说明将联动模块的传输线24V红线、GND黑线、A+黄线、B-蓝线，分别接到总线探测器的24V、GND、A+、B-上，屏蔽网接机壳。联动模块的NO、NC端子分别是一组联动输出接点的常开、公共、常闭端
13、接点容量为2A。每个联动模块最多有4组输出接点。七、操作使用说明1、上电预热状态翻开机箱主、备电开关，系统显示斯诺电子字样在，进入预热阶段。预热35分钟后，系统进入正常监控状态，进入列表显示画面图721。目录界面列表显示节点设置系统设置报警记录自 搜外部设备故障记录调 零自 检开机记录标 定公司简介图7-1-1预热完毕，如初次调试，可以手动搜索一遍节点。具体步骤：a.按返回键，系统进入目录界面图7-1-2；b.按、或键，将光标移到自搜选项上，再按确定键，系统进入节点搜索状态，待屏幕显示自搜成功后，说明节点搜索完毕，此时，系统重新回到目录界面；c.按、或键，将光标移到列表显示选项上，再按确定键
14、系统进入正常监控状态。d.按或键，翻阅控制器是否将所有节点连接起来。假设没有，检查对应节点的接线，确保连线正确后，再按上述步骤，重新搜索一遍。2、监控状态系统在监控状态下分：正常监控状态、浓度报警状态、故障报警状态。2.1正常监控状态在本状态下，系统处于列表显示画面，见图7-2-1。显示系统所带的探测器或联动信息，显示节点的首报地址、节点数量、当前的报警数量、当前的故障数量等信息。首报地址：00 报警数量：00 SINUO节点数量：4 故障数量：00 浓度单位：%LEL编号浓度状态编号浓度状态01000正常02000正常03000正常04000正常第1页 共1页 08/03/14 08:47
15、41图7-2-1注：列表中的编号栏为节点的地址栏，当列表中*个编号处于不用状态时，说明系统中无此地址的节点或者该地址的节点被屏蔽。2.2浓度报警状态当检测现场有气体泄漏时，液晶屏幕上对应探测器的浓度值开场变化，当浓度到达报警设定值时，控制器会发出浓度报警音，面板上的探测器报警灯亮，启动对应的报警联动装置如：排风扇；报警时，液晶屏幕上能够实时地显示首报地址、节点报警总数、气体浓度及报警状态，如图7-2-2所示。报警后系统自动记录报警信息以备查询。首报地址：01 报警数量：04 SINUO节点数量：4 故障数量：00 浓度单位：%LEL编号浓度状态编号浓度状态01000低报02000低报0300
16、0低报04020低报第1页 共1页 08/03/14 09:17:20图7-2-2当事故解除，气体浓度降到报警设定值以下后，只有首报地址、报警数量、报警声音和探测器报警指示灯锁定，直至按复位键去除。2.3故障报警状态2.3.1通讯故障当系统线路控制器和节点任一连线发生故障短路、断路时，液晶屏幕的对应节点状态显示通故，故障灯亮、故障声音响。2.3.2传感器故障当探测器的传感器发生故障断路、短路等时，液晶屏幕的对应节点状态显示传故，故障灯和探测器故障灯点亮、故障声音响。2.3.3主/备电故障*当主电断路，备电工作时，故障灯和主电故障灯点亮、故障声音。*当备电断路，主电工作时，故障灯和备电故障灯点亮
17、故障声音响。*当主电掉电、备电工作时，假设备电低于系统设定的电压值，备电欠压灯、主电故障灯和故障灯点亮、故障声音响。*当主电工作且备电充电电路短路或开路时，充电故障灯和故障灯点亮、故障声音响。*无主电无备电时，系统关机。出现任故障时，液晶屏幕会实时地显示故障数量及对应节点的故障状态，如图7-2-3，故障报警后系统自动记录故障信息以备查询。当故障解除后，故障声音自动消失、故障指示灯自动熄灭。首报地址：01 报警数量：02SINUO节点数量：4故障数量：02 浓度单位：%LEL编号浓度状态编号浓度状态01000低报02000传故03000通故04020低报第1页 共1页 08/03/14 10:
18、20:21图7-2-33、功能设置：提示：进展功能设置时，系统提示输入密码，出厂默认密码为：654321。为操作便，功能设置完后，假设系统未回到正常监控状态，只返回到目录界面，且管理人员要继续进展功能设置，则无需重新输入密码，直接按确定键进入设置画面。3.1节点设置在正常监视状态下，按返回键，系统进入目录界面，按向箭头键，将光标移到节点设置选项上，按确定键，系统提示输入密码，按数字键输入正确密码后，按确定键，系统进入节点设置画面，见图7-3-1-1。在当前画面下，系统可以进展以下设置：节点： 00 探启 联启 不用 查看 地址： 00 新地址：00 确定低报： 00 高报：00 确定低报关联：
19、00 0 高报关联：00 0 确定 图7-3-1-1*查看节点参数：按、键，移动光标至节点编号位置；按数字键，输入节点编号如节点：04；再按、键，移动光标至查看选项，按确定键，此时画面就会显示当前节点的部参数，见图7-3-1-2。节点： 04 探启 联启 不用 查看地址： 00 新地址：00 确定低报： 20 高报：50 确定低报关联：00 1 高报关联：00 2 确定 图7-3-1-2*启用节点：当启用被屏蔽的节点时，按、和字键，输入节点编号，再按、键，移动光标至探启或联启选项，按确定键，待探启或联启选项显示为成功字样，说明该节点已被启用。可以返回到列表显示界面，查看此节点是否被启用*更改节
20、点地址：按、和数字键，在地址：后输入原来的节点编号，再按、和数字键，在新地址：后输入要更改的节点编号，再按、至新地址：后的确定选项，按确定键，待确定选项显示为成功字样，说明节点地址修改成功。*设置报警点：按、和数字键，在节点：后输入节点编号，再按、和数字键，在低报：和高报：后分别输入低限报警点和高限报警点，再按、至高报：后的确定选项，按确定键，待确定选项显示为成功字样，说明报警点设置成功*设置报警关联：按、和数字键，在节点：后输入节点编号，再按、和数字键，在低报关联：和高报关联：后分别输入低报联动地址号、联动通道号和高报联动地址号、联动通道号；再按、至高报关联：后的确定选项，按确定键，待确定选
21、项显示为成功字样，说明报警关联设置成功。参数设置成功后，按返回键，系统退出节点设置界面，回到目录界面。3.2系统设置在目录界面，按向箭头键，将光标移到系统设置选项上，按确定键，系统提示输入密码，按数字键输入正确密码后，按确定键，系统进入系统设置画面，见图7-3-2。在当前画面下，系统可以进展以下设置：时间设置：年08 月03 日15时09 分52 秒21确定 密码设置： 请输入密码：000000再输新密码：000000确定图7-3-2*时间设置：按、和数字键，在年、月、日、时、分、秒后输入当前的日期、时间，再移动光标至确定选项，按确定键，此时时间设置成功。*密码设置：按、和数字键，在请输入密码
22、后输入密码，再按、和数字键，在再输新密码：后输入新密码，然后移动光标至确定选项，按确定键，密码修改成功。按返回键，退出系统设置，回到目录界面。3.3手控联动输出当需要人工控制联动输出时，进展此操作。在目录界面，按向箭头键，将光标移到外部设备选项上，按确定键，系统提示输入密码，按数字键输入正确密码后，按确定键，系统进入联动输出画面，见图7-3-3。节点00确定输出通道1 吸合 断开 断开输出通道2 吸合 断开 断开输出通道3 吸合 断开 断开输出通道4 吸合 断开 断开图7-3-3按、和数字键，在节点后输入联动地址注：控制器自身带的联动地址默认为00，再按、键，移动光标至确定选项，按确定键显示
23、成功字样后即手控该联动的输出式。每个联动具有4个输出通道，按、键，移动光标至输出通道后的吸合或断开选项上，再按确定键，对应通道后面的输出式就会显示对应的输出状态即吸合或断开，同时能听到继电器动作的声音，说明手控成功。按返回键，退出当前界面，回到目录界面。3.4校准3.4.1调零：探测器应在无燃气的环境中进展，如果使用现场不是清洁空气环境，应将干净空气袋通过软管流量计和校验罩将干净的空气输送到探测器的传感元件上，以不大于500ml/min的流量注入清洁空气。此时假假设控制器显示不在零上。首先，按返回键，系统进入目录界面；其次按向键，移动光标至调零选项，再按确定键，系统提示输入密码，按数字键输入正
24、确密码后，按确定键，系统进入调零界面，如图7-3-4-1。请输入00确定浓度值：000%LEL 图7-3-4-1按、和数字键，在请输入后输入探测器的地址；再按、键，移动光标至确定选项，再按确定键，画面上的浓度值显示000%LEL,说明本探测器调零成功。当有多个探测器需要调零时，可以在当前画面连续操作，当所有探测器调零成功后，按返回键，退出调零界面，回到目录界面。3.4.2标定：将20%LEL的标准气样通过软管流量计和校验罩以不大于500ml/min的流量输送到探测器的传感元件上，此时假假设控制器不显示020。首先，按返回键，系统进入目录界面；其次按向键，移动光标至标定选项，再按确定键，系统提示
25、输入密码，按数字键输入正确密码后，按确定键，系统进入标定界面，如图7-3-4-2。请输入00 确定00 标定00 浓度值：000%LEL 图7-3-4-2按、和数字键，在请输入后输入探测器的地址，再按、键，移动光标至确定选项，再按确定键，画面上实时显示当前地址的浓度值；按、和数字键，在标定选项前输入标准气浓度值如：20标定，表示用20%LEL的标准气进展标定；再按、键，移动光标至标定选项。待浓度值显示稳定后，按确定键，当显示成功字样时，说明本探测器标定成。当有多个探测器需要标定时，可以在当前画面连续操作，当所有探测器标定成功后，按返回键，退出标定界面，回到目录界面。3.5自检：集中对控制器的发
26、光、发声器件进展检测。具体操作如下：在目录界面，按向键，将光标移到自检选项上，按确定键，屏幕刷新2遍，面板上所有指示灯点亮，依次发出浓度报警音、故障音。自检完毕后，系统自动回到正常监视画面。3.6复位：按复位键，系统恢复到无故障、无气体、无输出的原始状态，释放联动接点、解除报警、故障指示。4、信息查询：4.1查询报警记录在目录界面，按向键，将光标移到报警记录选项上，按确定键，系统显示报警记录表如图7-4-1，按、键，翻阅报警信息。报警记录表 地址浓度值报警时间0208/03/13 11：13：080108/03/13 11：12：180402508/03/13 11：11：230303408/
27、03/13 11：10：130102608/03/12 15：23：080308/03/11 17：13：480408/03/10 11：10：34图7-4-14.2查询故障记录在目录界面，按向键，将光标移到故障记录选项上，按确定键，系统显示故障记录表如图7-4-2，按、键翻阅故障信息。故障记录表 地址故障类型报警时间01通故08/03/12 11：23：0802传故08/03/12 10：19：1804通故08/03/12 10：14：2303通故08/03/12 10：10：1302传故08/03/12 10：23：0800主故08/03/10 10：13：2800备故08/03/10 1
28、0：13：14图7-4-2八、产品维护1、保持探测器外表清洁，以免堵塞而影响使用。2、经常检查探测器有无意外进水，以免因元件浸水而影响其性能。3、请不要经常性地用高浓度可燃气体直冲探测器如：打火机，否则影响传感器寿命或降低传感器的灵敏度。4、用户和非专业人员不随意拆卸仪器。5、防止探测器经常断电，否则导致检测元件工作不稳定。6、要定期检查仪表是否正常工作，调零与标定期至少每三个月一次。7、本仪器保修一年，终生效劳。九、故障诊断及排除：故障现象可能原因处理措施翻开主电开关，系统不运行没接通电源检查电源线是否接好保险管未装或保险丝断拧下保险管盒，装上保险管备电故障灯亮备电未接通翻开备电开关或检查电
29、池线是否有松动通讯故障连线不正确，节点未与控制器通讯检查对应部位的接线冲标准气，显示值偏低，响应时间过长粉末冶金罩堵塞清理粉末冶金罩，确保其透气性良好传感器老化重新标定或更换传感器显示不归零粉末冶金罩堵塞，部有残留气体取下冶金罩，彻底清理环境空气不清洁把仪器置于空气清新的环境中观察传感器老化产生漂移重新调零 如遇到排除不去的故障，请将整机送回我公司修理或及时通知我公司派专业人员检修。十、面板图及功能说明：1、市电正常灯：该灯发绿色，说明系统AC220V供电正常。2、市电故障灯：该灯发黄色，说明系统未接通市电AC220V。3、备电正常灯：该灯发绿色，说明系统DC24V备电运行正常。4、备电故障灯
30、该灯发黄色，说明系统未接通备电DC24V。5、备电欠压灯：该灯发亮，说明备电电压太低。6、充电故障灯：该灯发黄色，说明备电充电回路短路或断路。7、系统运行灯：该灯闪烁，说明系统软件运行正常。8、故障灯：系统任一处有故障，该指示灯都亮。9、系统消音灯：按下消音键，该指示灯点亮。10、探测器报警灯：当探测器检测到的气体浓度高于报警设定值时，该指示灯亮，且一直锁定，直至复位键按下。11、探测器故障灯：该灯发黄色，说明探测器本身有故障。12、键盘：数字键及功能键。13、显示窗口：显示控制器的所有信息。附表1：供电电缆选择参照表所带的节点数量个传输距离m线径mm224001.08001.512002.
31、034001.08002.012003.044001.58003.012004.0附表2：可燃气体危险特性表序号名称化学式在空气中的爆炸下限下限VOL%上限VOL%1氢H24.0752甲烷CH45.0153乙烷C2H63.015.54丙烷C3H82.29.55异丁烷C4H101.88.46乙炔C2H21.51007乙烯C2H43.1328丙烯C3H62.410.39甲醇CH3OH5.54410乙醇C2H5OH3.31911苯C6H61.2812甲苯C6H5CH31.2713二甲苯C6H4(CH3)21.07.614甲醛HCHO7.07315乙醛CH3COH4.05716乙酸CH3COOH4.0
32、1717甲醚C2H6O3.41818乙醚C2H5OC2H51.73619氯乙烯CH2CHCL3.83120丙酮CH3COCH32.151321甲酸乙脂HCOOC2H52.716.522乙酸乙酯CH3COOC2H52.111.523乙酸甲脂CH3COOCH33.11624乙胺气C2H7N3.514目 录概述-1主要特点-1主要技术指标-2工作原理-5安装须知-5安装和接线-6操作使用说明-10产品维护-21故障诊断及排除-22面板图及功能说明-23附表1：供电电缆选择参照表-24附表2：可燃气体危险特性表-25使用说明书SNK8000型气体报警控制器SNT200/100型点型可燃气体探测器济 南 斯 诺 电 子 有 限 公 司JINAN ENSURE ELECTRONICS Co.，Ltd. z.
