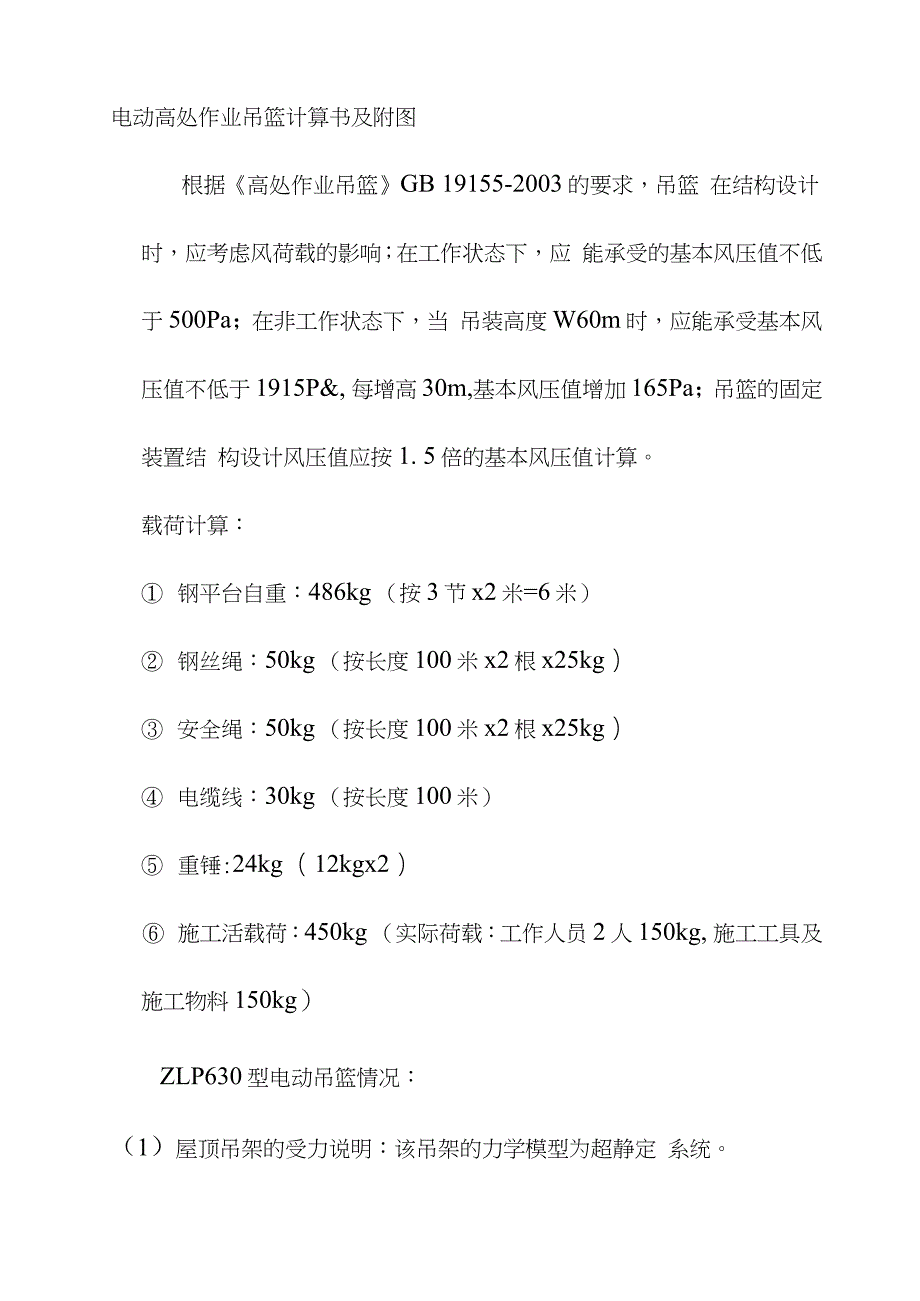

1、电动高处作业吊篮计算书及附图根据高处作业吊篮GB 19155-2003的要求，吊篮 在结构设计时，应考虑风荷载的影响；在工作状态下，应 能承受的基本风压值不低于500Pa；在非工作状态下，当 吊装高度W60m时，应能承受基本风压值不低于1915P&, 每增高30m,基本风压值增加165Pa；吊篮的固定装置结 构设计风压值应按1. 5倍的基本风压值计算。载荷计算： 钢平台自重：486kg （按3节x2米=6米） 钢丝绳：50kg （按长度100米x2根x25kg） 安全绳：50kg （按长度100米x2根x25kg） 电缆线：30kg （按长度100米） 重锤:24kg （12kgx2） 施工活

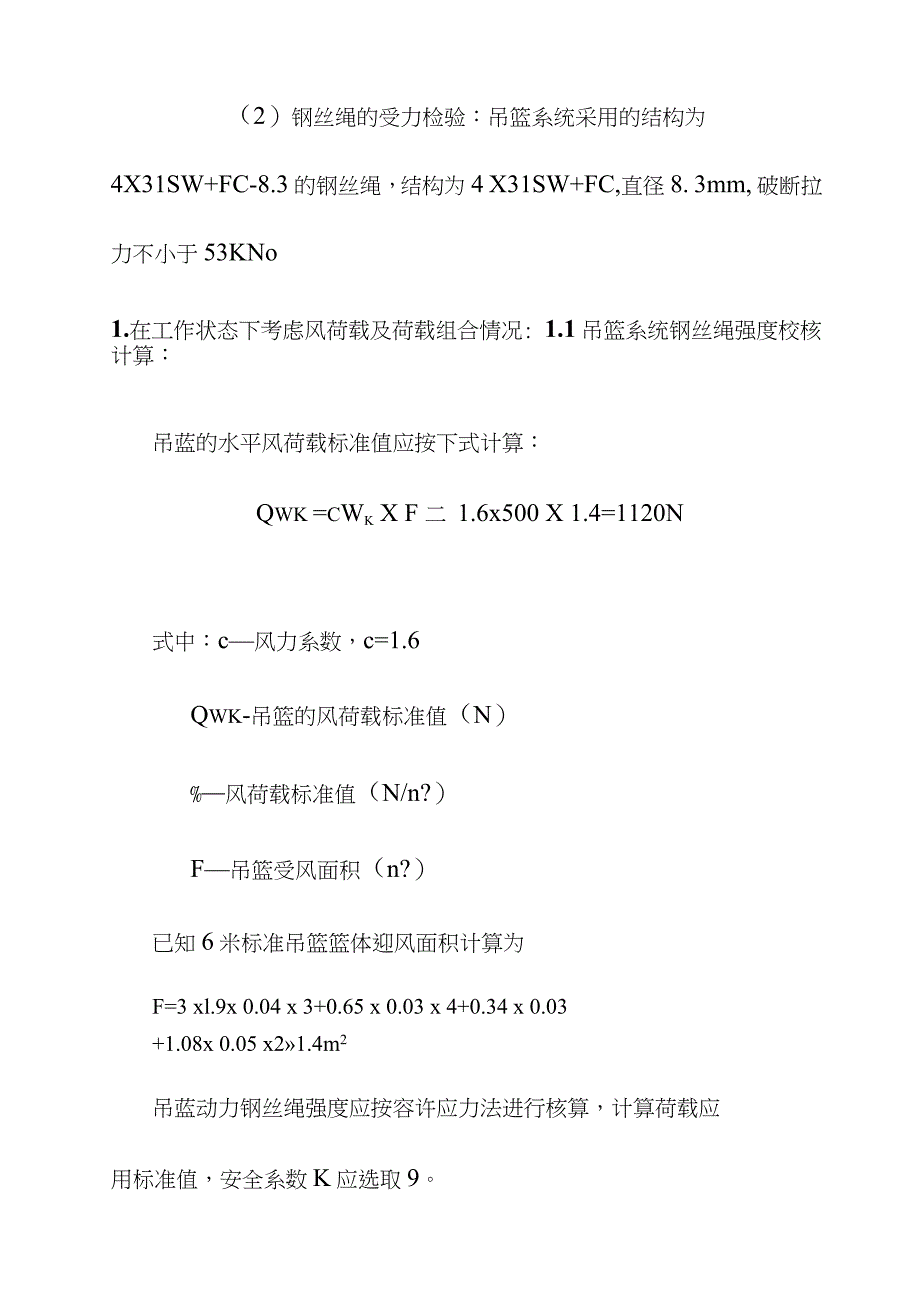

2、载荷：450kg （实际荷载：工作人员2人150kg, 施工工具及施工物料150kg）ZLP630型电动吊篮情况：（1）屋顶吊架的受力说明：该吊架的力学模型为超静定 系统。（2）钢丝绳的受力检验：吊篮系统采用的结构为4X31SW+FC-8.3 的钢丝绳，结构为 4 X31SW+FC,直径 8. 3mm, 破断拉力不小于53KNo1.在工作状态下考虑风荷载及荷载组合情况: 1.1吊篮系统钢丝绳强度校核计算：吊蓝的水平风荷载标准值应按下式计算：Qwk =cWk X F 二 1.6x500 X 1.4=1120N式中：c风力系数，c=1.6Qwk-吊篮的风荷载标准值（N）%风荷载标准值（N/n?）F

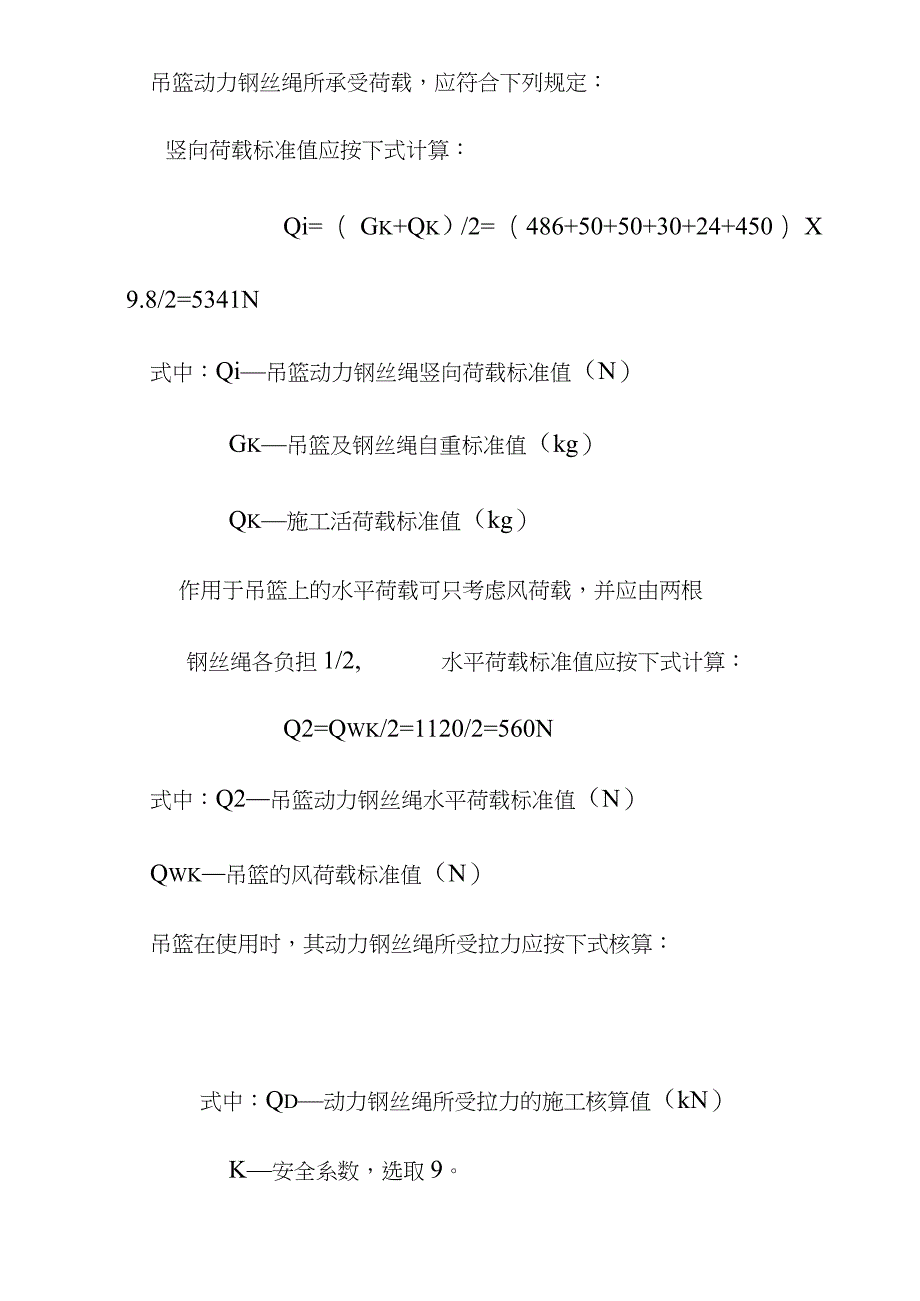

3、吊篮受风面积（n?）已知6米标准吊篮篮体迎风面积计算为F=3 xl.9x 0.04 x 3+0.65 x 0.03 x 4+0.34 x 0.03+1.08x 0.05 x21.4m2吊蓝动力钢丝绳强度应按容许应力法进行核算，计算荷载应用标准值，安全系数K应选取9。吊篮动力钢丝绳所承受荷载，应符合下列规定：竖向荷载标准值应按下式计算：Qi= （ Gk+Qk）/2= （486+50+50+30+24+450） X9.8/2=5341N式中：Qi吊篮动力钢丝绳竖向荷载标准值（N）Gk吊篮及钢丝绳自重标准值（kg）Qk施工活荷载标准值（kg）作用于吊篮上的水平荷载可只考虑风荷载，并应由两根钢丝绳各负
4、担1/2,水平荷载标准值应按下式计算：Q2=Qwk/2=1120/2=560N式中：Q2吊篮动力钢丝绳水平荷载标准值（N）Qwk吊篮的风荷载标准值（N）吊篮在使用时，其动力钢丝绳所受拉力应按下式核算：式中：Qd动力钢丝绳所受拉力的施工核算值（kN）K安全系数，选取9。所以Qd = 9(53412+ 5602 = 48332NM 7=53000 TV而我司采用的是法尔胜加.3钢丝绳，其岀厂的破断拉力为 F破=53OOON,大于Qd，符合要求。1.2支架吊杆的力矩平衡:LP630吊架前梁外伸数值在1. 5米时，最大额定承载重量G 额二 630kg,参见下图：作用力简图吊杆前梁外伸15米，前后支架之
5、间距离为4. 3米时单个吊杆吊点处钢丝绳下拉力G二（G额+G自）/2则 G=(615+486+50+50+30+24) /2*98二6. 150KN；每个支架配重G 配垂=500kg；吊臂的力矩 Mr=1.5G= 1.5X6150 = 9225 牛米;反倾翻力矩M2 = 4. 3G配垂=4.3X500X9. 8 = 21070牛米;N二 Mo/NL = 21070/9225 二 2. 282（抗倾覆安全系数）吊架的抗倾翻能力符合标准要求。注意：吊架前悬臂梁外伸最大为1.7米，此时最大额定 承载重量为480kg,但当吊架外伸长度需要超出1. 7米时， 必须另出方案以示说明。考虑配重块放在屋而上，
6、集中荷载大，现对屋面板的承 载力进行复核。配重块20块，质量500kgo查XX区屋顶结构平面布置 图，该处板为双向板，7.4*4.1m,无屋顶花园，活荷载为 214KN/m2,后支架与屋面接触时垫上木桁，将荷载分散。木 榜与屋面接触面积为0.5m2q=7/0.5m2=14KN/m2查建筑结构静力计算手册（第二版），表429Mxmax=0.1634* 14*0.5* l = 1.14KNm板在等效均布荷载作用下的跨中弯矩值查建筑结构静力 计算手册（第二版），表416Memax=0.0965*q*li*l2当Mxmax= Mcmax时，求出等效均布荷载q=0.56KN/m2 0.56KN/m22K
7、N/m2 （无花园屋顶）。屋面承载力满足要求。屋面刚性层已经施工，所以荷载不直接作用在保温层， 保温层承载力满足。2.在非工作状态下考虑风荷载及荷载组合情况在非工作状态下，当吊装高度W60m时，应能承受基 本风压值不低于1915P&,每增高30m,基本风压值增加 165Pa；吊篮的固定装置结构设计风压值应按1. 5倍的基 本风压值计算。2.1吊篮系统钢丝绳强度校核计算风荷载标准值 = （1915 +竺畔凹）=2126.2 N/ m2吊蓝的水平风荷载标准值应按下式计算：Qwk =cWk X F=l. 6x2126. 2 X 1. 4=4762. 7N式中：c风力系数，c=1.6Qwk吊篮的风荷载
8、标准值（N）恥一风荷载标准值（N/n?）F吊篮受风面积（n?）已知6米标准吊篮篮体迎风面积计算为F=3 xl.9x 0.04 x 3+0.65 x 0.03 x 4+0.34 x 0.03+1.08x 0.05 x 2 1.4m2吊蓝动力钢丝绳强度应按容许应力法进行核算，计算荷载应用标准值，安全系数K应选取9。吊篮动力钢丝绳所承受荷载，应符合下列规定：竖向荷载标准值应按下式计算：Qi= （ Gk+Qk）/2= （486+50+50+30+24+0） X9. 8/2=3136N式中：Qi吊篮动力钢丝绳竖向荷载标准值（N）Gk吊篮及钢丝绳自重标准值（kg）Qk施工活荷载标准值（kg），非工作状态下
9、取0. 作用于吊篮上的水平荷载可只考虑风荷载，并应由两根 钢丝绳各负担1/2,水平荷载标准值应按下式计算：Q2=Qwk/2=4762.7/2=238 1.4N式中：Q2吊篮动力钢丝绳水平荷载标准值（N）Qwk吊篮的风荷载标准值（N）吊篮在使用时，其动力钢丝绳所受拉力应按下式核算：Qd=KQJ+Q22式中：Qd动力钢丝绳所受拉力的施工核算值（kN）K安全系数，选取9。所以= 931362+ 2381.42 = 35439N 爲=53000 N而我司采用的是法尔胜加.3钢丝绳，其出厂的破断拉力为=53000N,大于Qd，符合要求。2.2支架吊杆的力矩平衡LP630吊架前梁外伸数值在1. 5米时，在非工作状态下活荷载G活取值0
