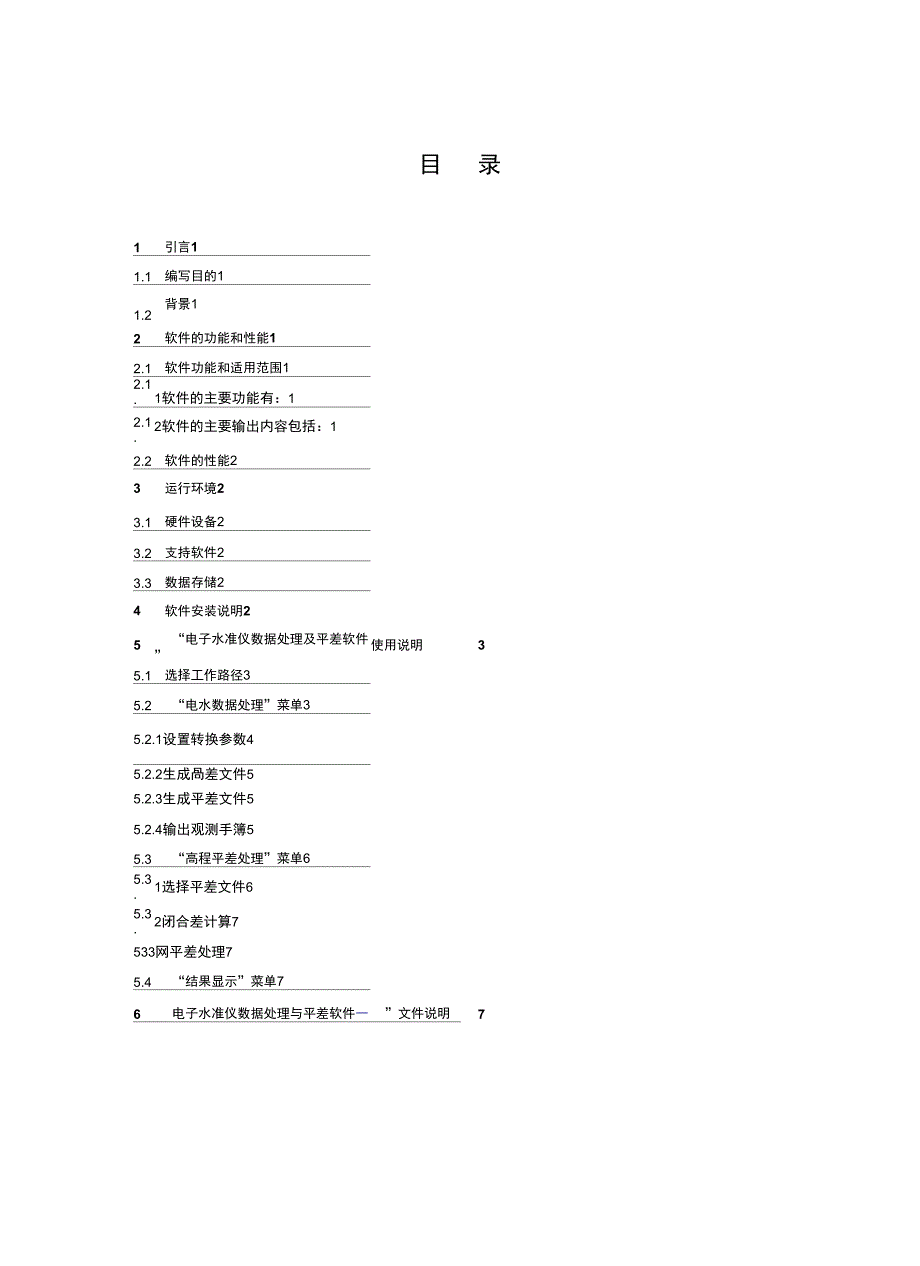

1、电子水准仪数据处理及平差软件用户手册目录1引言11.1编写目的11.2背景12软件的功能和性能12.1软件功能和适用范围12.1.1软件的主要功能有：12.1.2软件的主要输出内容包括：12.2软件的性能23运行环境23.1硬件设备23.2支持软件23.3数据存储24软件安装说明25“电子水准仪数据处理及平差软件”使用说明35.1选择工作路径35.2“电水数据处理”菜单35.2.1设置转换参数45.2.2生成咼差文件55.2.3生成平差文件55.2.4输出观测手簿55.3“高程平差处理”菜单65.3.1选择平差文件65.3.2闭合差计算7533网平差处理75.4“结果显示”菜单76电子水准仪数

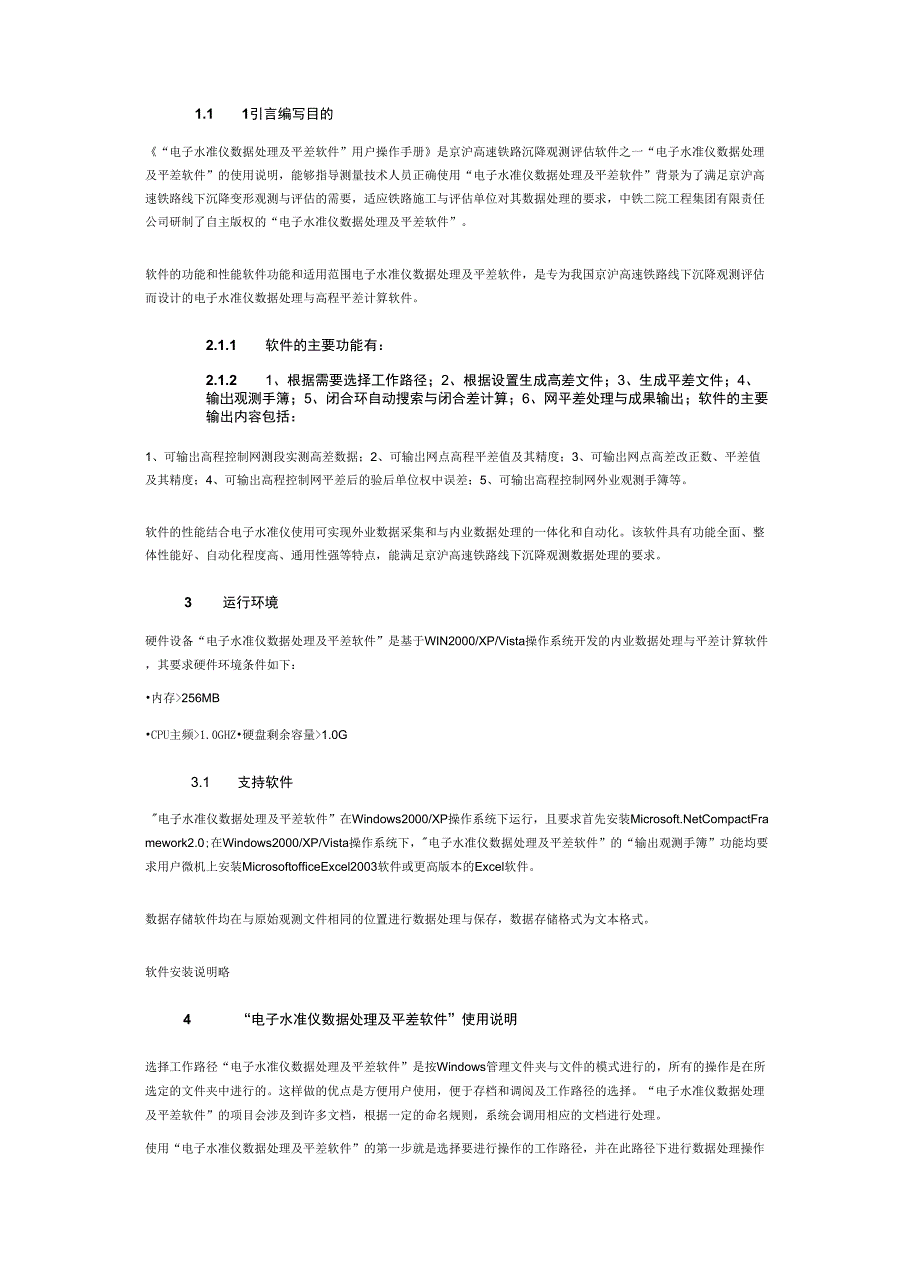

2、据处理与平差软件一”文件说明71.1 1引言编写目的“电子水准仪数据处理及平差软件”用户操作手册是京沪高速铁路沉降观测评估软件之一“电子水准仪数据处理及平差软件”的使用说明，能够指导测量技术人员正确使用“电子水准仪数据处理及平差软件”背景为了满足京沪高速铁路线下沉降变形观测与评估的需要，适应铁路施工与评估单位对其数据处理的要求，中铁二院工程集团有限责任公司研制了自主版权的“电子水准仪数据处理及平差软件”。软件的功能和性能软件功能和适用范围电子水准仪数据处理及平差软件，是专为我国京沪高速铁路线下沉降观测评估而设计的电子水准仪数据处理与高程平差计算软件。2.1.1 软件的主要功能有：2.1.2 1
3、根据需要选择工作路径；2、根据设置生成高差文件；3、生成平差文件；4、输岀观测手簿；5、闭合环自动搜索与闭合差计算；6、网平差处理与成果输出；软件的主要输出内容包括：1、可输岀高程控制网测段实测高差数据；2、可输岀网点高程平差值及其精度；3、可输岀网点高差改正数、平差值及其精度；4、可输岀高程控制网平差后的验后单位权中误差；5、可输岀高程控制网外业观测手簿等。软件的性能结合电子水准仪使用可实现外业数据采集和与内业数据处理的一体化和自动化。该软件具有功能全面、整体性能好、自动化程度高、通用性强等特点，能满足京沪高速铁路线下沉降观测数据处理的要求。3 运行环境硬件设备“电子水准仪数据处理及平差软
4、件”是基于WIN2000/XP/Vista操作系统开发的内业数据处理与平差计算软件，其要求硬件环境条件如下：内存256MBCPU主频1.0GHZ硬盘剩余容量1.0G3.1 支持软件电子水准仪数据处理及平差软件”在Windows2000/XP操作系统下运行，且要求首先安装Microsoft.NetCompactFramework2.0;在Windows2000/XP/Vista操作系统下，电子水准仪数据处理及平差软件”的“输出观测手簿”功能均要求用户微机上安装MicrosoftofficeExcel2003软件或更高版本的Excel软件。数据存储软件均在与原始观测文件相同的位置进行数据处理与保存
5、数据存储格式为文本格式。软件安装说明略4 “电子水准仪数据处理及平差软件”使用说明选择工作路径“电子水准仪数据处理及平差软件”是按Windows管理文件夹与文件的模式进行的，所有的操作是在所选定的文件夹中进行的。这样做的优点是方便用户使用，便于存档和调阅及工作路径的选择。“电子水准仪数据处理及平差软件”的项目会涉及到许多文档，根据一定的命名规则，系统会调用相应的文档进行处理。使用“电子水准仪数据处理及平差软件”的第一步就是选择要进行操作的工作路径，并在此路径下进行数据处理操作。用以下方法之一选择工作路径：（1）选择菜单打开/选择工作路径；（2）在选择作业工具栏中，选择作业路径/选择工作路径。
6、选择此项，弹岀如图5.1所示窗口。选择工作路径步骤：1）在浏览文件夹窗口中，选择要进行操作的文件夹。2）点击确定。这样就把所选择的文件夹及所有子文件夹与文件全部以树形窗口显示在软件右侧的文件列表中，供用户进行管理与操作。图5.1选择工作路径窗口4.1 “电水数据处理”菜单“电水数据处理”菜单包括：设置转换参数、生成高差文件、生成平差文件、输岀观测手簿。“电水数据处理”菜单形式参见下图5.2。图5.2电水数据处理菜单设置转换参数设置转换参数的功能包括：选择观测文件、选择/输入基准点高程、设置观测方式。用以下方法之一打开设置处理参数对话框：（1）选择菜单电水数据处理/设置转换参数；（2）在选择作业
7、工具栏中，选择电水数据处理/设置处理参数。选择此项，弹出如图5.2.1所示窗口。图5.2.1设置转换参数1）在“选择观测文件”窗口选择要进行处理的观测文件，包括TrimbleDini系列与LeicaDNA系列电子水准仪的原始观测文件，软件会根据文件后缀名的自动选择仪器类型。2）在“输入基准点”高程窗口中输入线路中需要的基准点高程数据，文件名可以不用输入，软件可根据原始观测文件名自动命名；用户也可以选择已存在的控制点文件，软件会自动保存在与原始观测文件相同的路径下，并重新命名，用户不用更改。控制点输入文件的格式为：控制点点号1，控制点高程（H1）-以m为单位控制点点号2，控制点高程（H2）-以m
8、为单位3）在“观测方式设置”窗口中选择原始观测文件中的数据类型设置，根据窗口提示进行设置即可。生成高差文件用以下方法之一生成平差文件：（1）选择菜单电水数据处理/生成高差文件。（2）在选择作业工具栏中，点击电水数据处理/生成高差文件。在所有设置完毕后，用户直接选择“生成高差文件”即可生成原始数据分析与提取过程文件，若有错误，软件会给岀提示。生成平差文件用以下方法之一生成平差文件：（1）选择菜单电水数据处理/生成平差文件。（2）在选择作业工具栏中，点击电水数据处理/生成平差文件。生成平差文件的格式为：控制点1，高程（m）控制点2，高程（m）测段起点A1，终点A2,高差（m），距离（km）测段起点
9、B1，终点B2,高差（m），距离（km）测段起点C1,终点C2,高差（m），距离（km）5.2.4输出观测手簿用以下方法之一生成平差文件：（1）选择菜单电水数据处理/输岀观测手簿。（2）在选择作业工具栏中，点击电水数据处理/输岀观测手簿。在所有设置完毕后，用户直接选择“输出观测手簿”，软件会自动调用MicrosoftExcel并生成外业观测手簿；若观测过程中有超限的情况，手簿中会给岀超限提示。4.2 “高程平差处理”菜单“高程平差处理”菜单包括：选择平差文件、闭合差计算、网平差处理。“高程平差处理”菜单形式参见下图5.3。图5.3高程数据平差菜单选择平差文件选择平差文件为平差必要设置，即用户在
10、平差之前必须选择要进行平差的文件。用以下方法之一添加平差文件：（1）选择菜单高程平差处理/选择平差文件；（2）在选择作业工具栏中，选择高程平差处理/选择平差文件。选择此项，弹岀如图5.3.1所示窗口。图5.3.1选择平差文件窗口闭合差计算选择平差文件以后，就可以利用闭合差计算功能，对观测数据进行闭合差计算和检查。此功能的作用，是检查高程控制网中闭合环闭合差的大小和探测所导入的观测值中是否含有粗差。用以下方法之一可进行闭合差计算：（1）选择菜单高程平差处理/闭合差计算；（2）在选择作业工具栏中，选择高程平差处理/闭合差计算。选择此项，弹岀闭合差计算的结果。网平差处理网平差处理是对所选择的平差文件
11、进行平差，并输岀平差结果。平差结果包括：测段实测高差数据统计、高程平差值及其精度、高差平差值及其精度、高程控制网总体信息等。用以下方法之一进行高程网平差处理：（1）选择菜单高程平差处理/网平差处理;（2）在选择作业工具栏中，选择高程平差处理/网平差处理。选择此项，弹岀高程网平差处理的结果。注：在“网平差处理”中的成果文件输岀中，可以对观测文件的观测点名进行修正，用户根据提示进行操作即可。5 “电子水准仪数据处理与平差软件”文件说明“电子水准仪数据处理与平差软件”中的文件说明：demo.DAT（TrimbleDINI数字水准仪观测文件）demo.GSI（LeicaDNA数字水准仪观测文件）demo.hdf（高差文件）demo.in1（高程平差文件）demo.xls（观测手簿文件）demo.BM1（控制点高程文件）demo.in1（高程平差文件）demo.gco（闭合差计算结果文件）demo.ou1（高程网平差结果文件）demo.our（高程平差成果文件）demo.dyb（点号修正对应表）备注：本页中demo为原始观测文件名（各种文件类型名可能不同）
