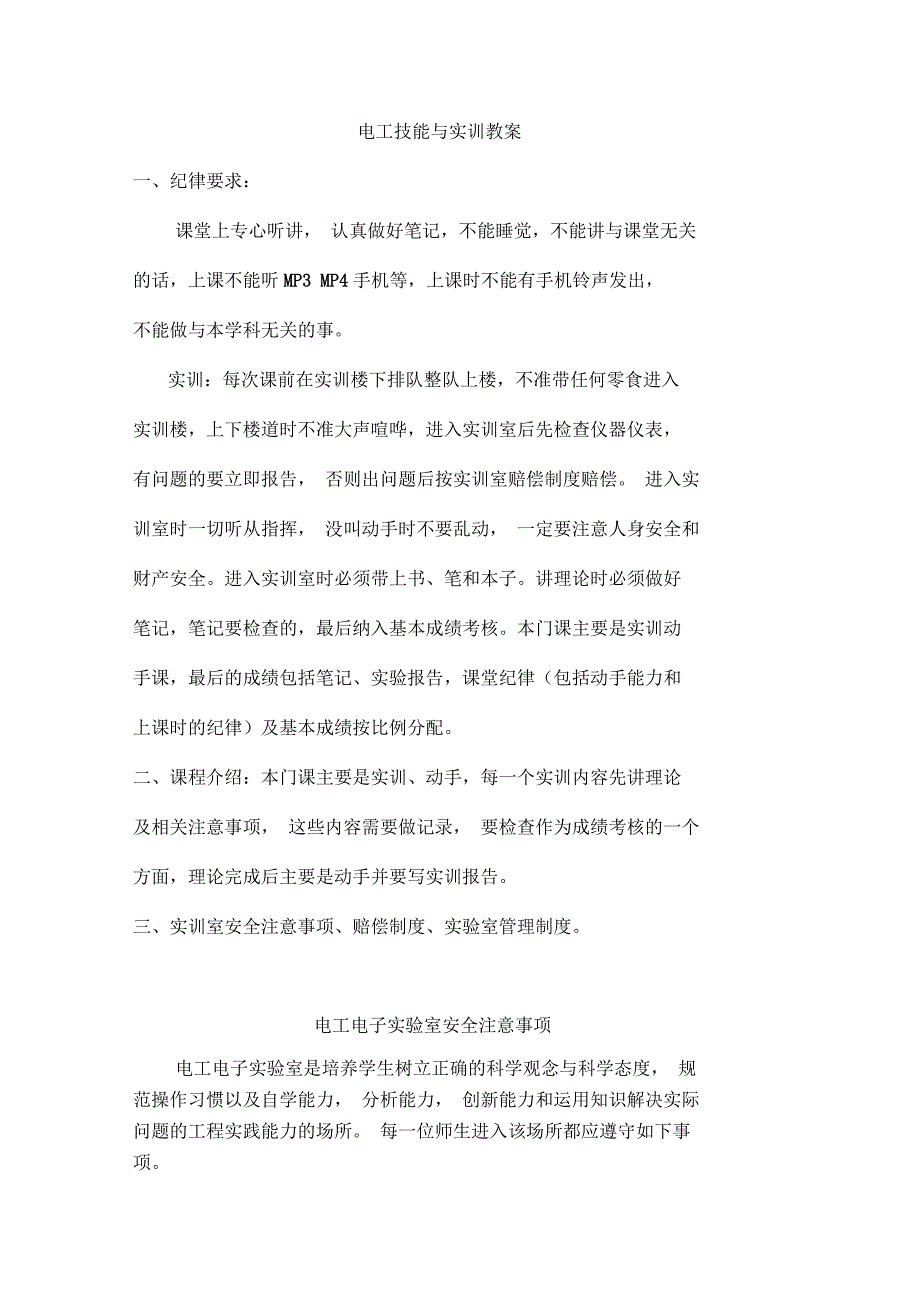

1、电工技能与实训教案一、纪律要求:课堂上专心听讲, 认真做好笔记,不能睡觉,不能讲与课堂无关的话,上课不能听MP3 MP4手机等,上课时不能有手机铃声发出,不能做与本学科无关的事。实训:每次课前在实训楼下排队整队上楼,不准带任何零食进入实训楼,上下楼道时不准大声喧哗,进入实训室后先检查仪器仪表,有问题的要立即报告, 否则出问题后按实训室赔偿制度赔偿。 进入实训室时一切听从指挥, 没叫动手时不要乱动, 一定要注意人身安全和财产安全。进入实训室时必须带上书、笔和本子。讲理论时必须做好笔记,笔记要检查的,最后纳入基本成绩考核。本门课主要是实训动手课,最后的成绩包括笔记、实验报告,课堂纪律(包括动手能力

2、和上课时的纪律)及基本成绩按比例分配。二、课程介绍:本门课主要是实训、动手,每一个实训内容先讲理论及相关注意事项, 这些内容需要做记录, 要检查作为成绩考核的一个方面,理论完成后主要是动手并要写实训报告。三、实训室安全注意事项、赔偿制度、实验室管理制度。电工电子实验室安全注意事项电工电子实验室是培养学生树立正确的科学观念与科学态度, 规范操作习惯以及自学能力, 分析能力, 创新能力和运用知识解决实际问题的工程实践能力的场所。 每一位师生进入该场所都应遵守如下事项。1 、在做实验时,务必断开电源进行接线。2、在做实验时,一定要对连接线进行外观检查,以免造成触电事 故或短路。3、使用各仪器时,手要

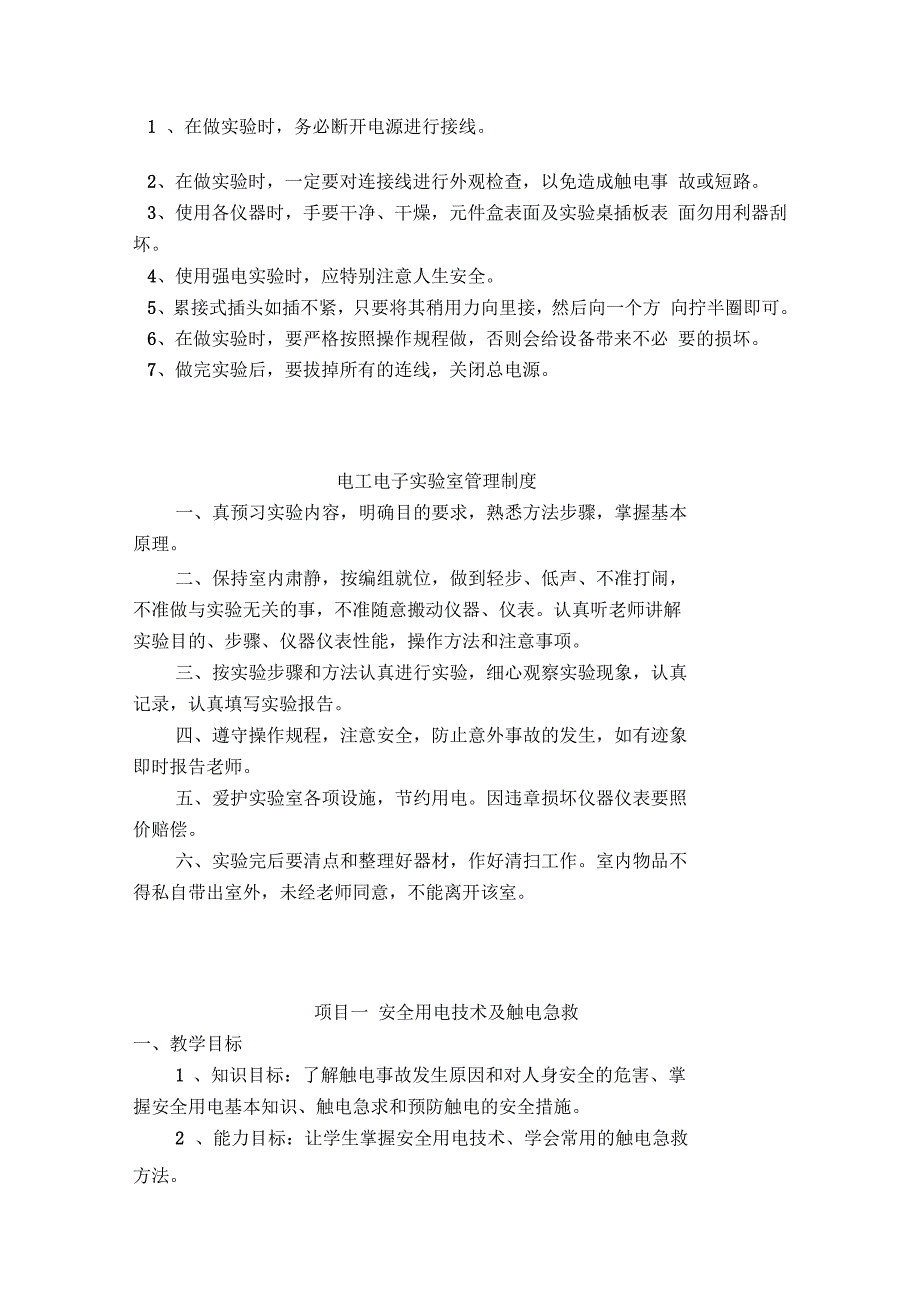

3、干净、干燥,元件盒表面及实验桌插板表 面勿用利器刮坏。4、使用强电实验时,应特别注意人生安全。5、累接式插头如插不紧,只要将其稍用力向里接,然后向一个方 向拧半圈即可。6、在做实验时,要严格按照操作规程做,否则会给设备带来不必 要的损坏。7、做完实验后,要拔掉所有的连线,关闭总电源。电工电子实验室管理制度一、真预习实验内容,明确目的要求,熟悉方法步骤,掌握基本原理。二、保持室内肃静,按编组就位,做到轻步、低声、不准打闹,不准做与实验无关的事,不准随意搬动仪器、仪表。认真听老师讲解实验目的、步骤、仪器仪表性能,操作方法和注意事项。三、按实验步骤和方法认真进行实验,细心观察实验现象,认真记录,认真

4、填写实验报告。四、遵守操作规程,注意安全,防止意外事故的发生,如有迹象即时报告老师。五、爱护实验室各项设施,节约用电。因违章损坏仪器仪表要照价赔偿。六、实验完后要清点和整理好器材,作好清扫工作。室内物品不得私自带出室外,未经老师同意,不能离开该室。项目一 安全用电技术及触电急救一、教学目标1 、知识目标:了解触电事故发生原因和对人身安全的危害、掌握安全用电基本知识、触电急求和预防触电的安全措施。2 、能力目标:让学生掌握安全用电技术、学会常用的触电急救方法。3、德育目标:增强学生珍惜生命、安全用电的意识。二、教学方法:讲授、实训 三、教学重难点:用电安全 四、教具:简单的基本常用电工工具 五、

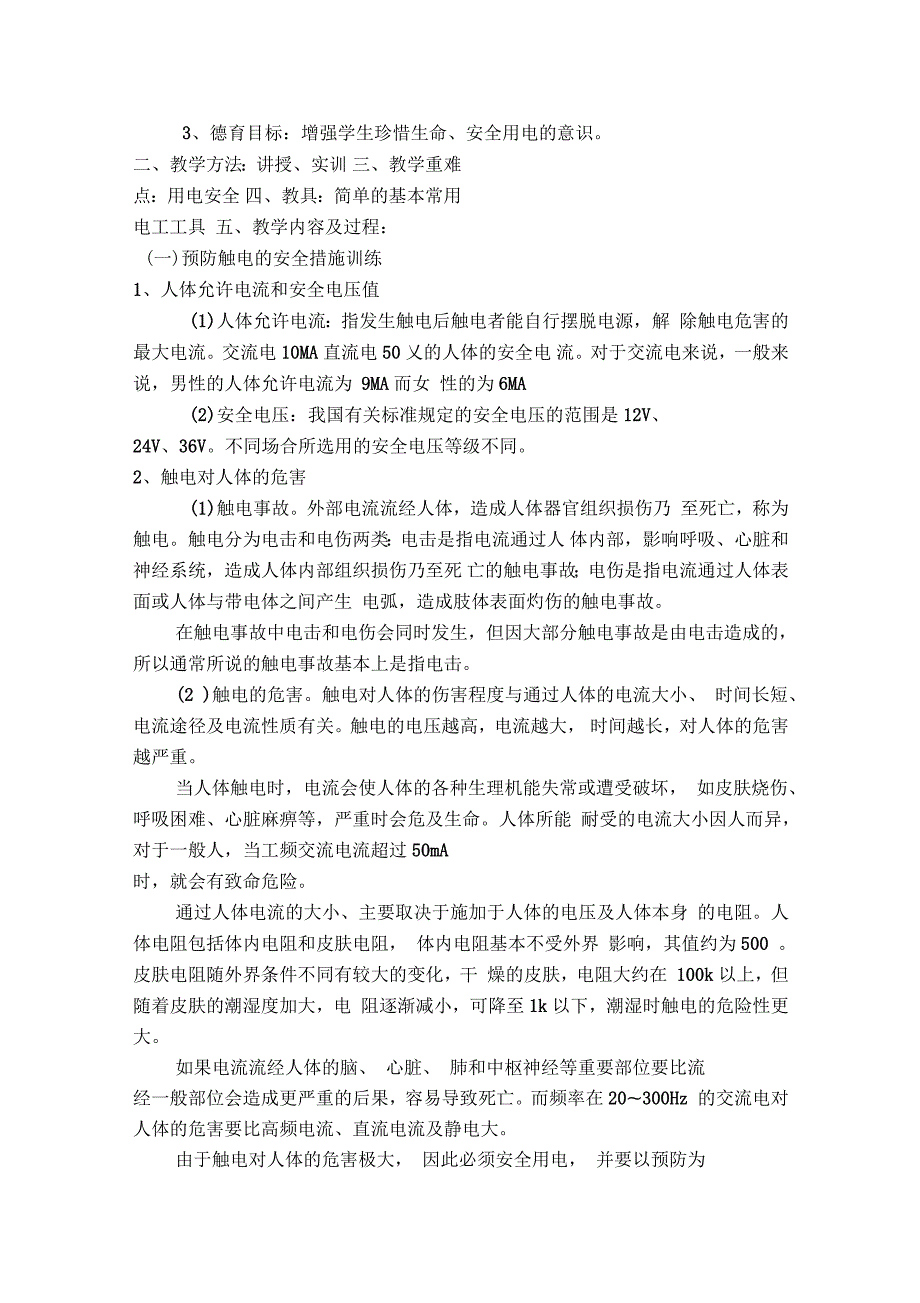

5、教学内容及过程:(一)预防触电的安全措施训练1、人体允许电流和安全电压值(1)人体允许电流:指发生触电后触电者能自行摆脱电源,解 除触电危害的最大电流。交流电10MA直流电50乂的人体的安全电 流。对于交流电来说,一般来说,男性的人体允许电流为 9MA而女 性的为6MA(2)安全电压:我国有关标准规定的安全电压的范围是12V、24V、36V。不同场合所选用的安全电压等级不同。2、触电对人体的危害(1)触电事故。外部电流流经人体,造成人体器官组织损伤乃 至死亡,称为触电。触电分为电击和电伤两类:电击是指电流通过人 体内部,影响呼吸、心脏和神经系统,造成人体内部组织损伤乃至死 亡的触电事故;电伤是

6、指电流通过人体表面或人体与带电体之间产生 电弧,造成肢体表面灼伤的触电事故。在触电事故中电击和电伤会同时发生, 但因大部分触电事故是由 电击造成的,所以通常所说的触电事故基本上是指电击。(2 )触电的危害。触电对人体的伤害程度与通过人体的电流大小、 时间长短、电流途径及电流性质有关。触电的电压越高,电流越大, 时间越长,对人体的危害越严重。当人体触电时,电流会使人体的各种生理机能失常或遭受破坏, 如皮肤烧伤、呼吸困难、心脏麻痹等,严重时会危及生命。人体所能 耐受的电流大小因人而异,对于一般人,当工频交流电流超过50mA时,就会有致命危险。通过人体电流的大小、主要取决于施加于人体的电压及人体本身

7、 的电阻。人体电阻包括体内电阻和皮肤电阻, 体内电阻基本不受外界 影响,其值约为500 。皮肤电阻随外界条件不同有较大的变化,干 燥的皮肤,电阻大约在 100k以上,但随着皮肤的潮湿度加大,电 阻逐渐减小,可降至1k以下,潮湿时触电的危险性更大。如果电流流经人体的脑、 心脏、 肺和中枢神经等重要部位要比流经一般部位会造成更严重的后果,容易导致死亡。而频率在20300Hz 的交流电对人体的危害要比高频电流、直流电流及静电大。由于触电对人体的危害极大, 因此必须安全用电, 并要以预防为主。 为了最大限度地减少触电事故的发生, 应了解触电的原因与形式,以便针对不同情况提出预防措施。3、实训内容:1

8、检查教室、宿舍、实验室等场所是否有触电隐患,做好记录并提出整改措施。2 选择一个触电事故为对象,分析此事故发生的主客观原因,提出相应的预防措施。3 调查了解本单位、本部门安全用电的相关制度,分析这些制度的科学依据。4 自己制定一个安全用电制度,并说明这个制度中各条款的制定依据。项目二 常用电工工具的使用一、教学目的认识电工工具是培养电工动手能力和解决实际问题的实践基础二、教学方法:讲授、实训三、教学重难点:正确认识使用工具四、教具:电工工具五、教学内容及过程:组织教学:考勤导入教学:电工基本操作工艺是电工的基本功。主要包括常用电工工具的使用、导线的连接方法、常用焊接工艺、电气设备紧固件的埋设和

9、电工识图等内容。 它是培养电工动手能力和解决实际问题的实践基础。电工工具是电气操作的基本工具,电气操作人员必须掌握电工常 用工具的结构、性能和正确的使用方法。常用电工工具基本分为三类:1、通用电工工具:指电工随时都可以使用的常备工具。主要有测 电笔、螺丝刀、钢丝钳、活络扳手、电工刀、剥线钳等。2、线路装修工具:指电力内外线装修必备的工具。它包括用于打 孔、紧线、钳夹、切割、剥线、弯管、登高的工具及设备。主要有各 类电工用凿、冲击电钻、管子钳、剥线钳、。紧线器、弯管器、切割工具、套丝器具等3、设备装修工具:指设备安装、拆卸、紧固及管线焊接加热的工 具。主要有各类用于拆卸轴承、连轴器、皮带轮等紧固

10、件的拉具,安 装用的各类套筒扳手及加热用的喷灯等。一、测电笔测电笔是用于检测线路和设备是否带电的工具,有笔式和螺丝刀式两种,具结构如图(a)、(b)所示abCd图低压测电笔及其用法(a)笔式 (b)螺丝刀式(c)笔式测电笔用法(d)螺丝刀式测电笔用法使用时手指必须接触金属笔挂(笔式)或测电笔的金属螺钉部(螺 丝刀式)。使电流由被测带电体经测电笔和人体与大地构成回路。只 要被测带电体与大地之间电压超过 60 V时,测电笔内的覆管就会起辉 发光。操作方式如图(c)、(d)所示。由于测电笔内覆管及所串联的电 阻较大,形成的回路电流很小,不会对人体造成伤害。应注意,测电笔在使用前,应先在确认有电的带电

11、体上试验,确 认测电笔工作正常后,再进行正常验电,以免覆管损坏造成误判,危 及人身或设备安全。要防止测电笔受潮或强烈震动,平时不得随便拆 卸。手指不可接触笔尖露金属部分或螺杆裸部分, 以免触电造成伤害。二、螺丝刀螺丝刀又名改锥、旋凿或起子。按照其功能不同,头部开关可分 为一字形和十字形,如图所示。其握柄材料又分为木柄和塑料柄两类。总址善曾图螺丝刀(a) 一字形(b)十字形一字形螺丝刀以柄部以外的刀体长度表示规格,单位为mm电工常用的有100、150、300mm?几种。十字形螺丝刀按其头部旋动螺钉规格的不同, 分为四个型号:I、 H、田、IV号,分别用于旋动直径为 2r 68mm 1072mm的

12、螺钉。 其衲部以外刀体长度规格与一字形螺丝刀相同。螺丝刀使用时,应按螺钉的规格选用合适的刀口,以小代大或以 大代小均会损坏螺钉或电气元件。螺丝刀的正确使用方法如图所示。图螺丝刀的正确使用(a)大螺丝刀的使用(b)小螺丝刀的使用三、钢丝钳钢丝钳是电工用于剪切或夹持导线、金属丝、工件的常用钳类工其中钳口用于弯绞和钳夹线头或其它金属、非金属物体;齿口用于旋动螺钉螺母;刀口用于切断电线、起拔铁钉、削剥导线绝缘层等。侧口用于侧断硬度较大的金属丝,如钢丝、铁丝等。钢丝钳规格较多,电工常用的有175mm 200mmJ种。电工用钢丝 钳柄部加有耐压500V以上的塑料绝缘套。作用前应检查绝缘套是否 完好,绝缘套

13、破损的钢丝钳不能使用。在切断导线时,不得将相线或 不同相位的相线同时在一个钳口处切断,以免发生短路。属于钢丝钳类的常用工具还有尖嘴钳、断线钳等。尖嘴钳一一头部尖细、适用于在狭小空间操作。主要用于切断较 小的导线、金属丝、夹持小螺钉、垫圈、并可将导线端头弯曲成型。 如图所示。断线钳一一又名斜口钳、偏嘴钳,专门用于剪断较粗的电线或其 它金属丝,其柄部带有绝缘管套。如图所示图断线钳图尖嘴钳四、活络扳手活络扳手的钳口可在规格范围内任意调整大小,用于旋动螺杆螺 母,其结构如图(a)所示图活络扳手(a)构造(b)扳大螺母握法(c)扳较小螺母握法活络扳手规格较多,电工常用的有 150mr 19mm 200m

14、忻24mm250mr 30mn几种,前一个数表示体长,后一个数表示扳口宽度。扳动较大螺杆螺母时,所用力矩较大,手应握在手柄尾部,如图 (b) 所示。扳动较小螺杆螺母时,为防止钳口处打滑,手可握在接近头部 的位置,且用拇指调节和稳定螺杆,如图(c)所示。使用活络扳手旋动螺杆螺母时,必须把工件的两侧平面夹牢,以 免损坏螺杆螺母的棱角。使用活络扳手不能反方向用力,否则容易扳裂活络扳唇,不准用 钢管套在手柄上作加力杆使用,不准用作撬棍撬重物,不准把扳手当 手锤,否则将会对扳手造成损坏。五、电工刀电工刀在电气操作中主要用于剖削导线绝缘层、削制木桦、切割 木台缺口等。由于其刀柄处没有绝缘,不能用于带电操作

15、割削时刀口应朝外,以免伤手。剖削导线绝缘层时,刀面与导线成45角倾斜 切入,以免削伤线芯。电工刀的外形如图所示。图电工刀六、镣子镣子主要用于夹持导线线头、元器件、螺钉等小型工件或物品,多用不锈钢材料制成,弹性较强。常用类型有尖头镣子和宽口镣子,如图所示。其中尖头镣子主要用于夹持较小物件, 宽口吃馆子可夹持较大物件宽口镣子图镣子七、剥线钳剥线钳主要用于剥削直径在 6mmz下的塑料或橡胶绝缘导线的绝缘层,由钳头和手柄两部分组成,它的钳口工作部分有从 3mm的多 个不同孔径的切口,以便剥削不同规格的芯线绝缘层。剥线时,为了 不损伤线芯,线头应放在大于线芯的切口上剥削。 剥线钳外形如图所 示。图剥线

16、钳课外作业:常用的电工工具有哪些练习使用各种工具项目三:常用导线的连接一、教学目的导线的连接是电工基本工艺之一,通过对导线连接的讲解使同学们对导线连接技术掌握二、教学方法:讲授、实训三、教学重难点:导线剥削四、教具:导线电工工具五、教学内容及过程: 组织教学:考勤导入教学:导线的连接是电工基本工艺之一。 导线连接的质量关 系着线路和设备运行的可靠性和安全程度。对导线连接的基本要求 是:电接触良好,机械强度足够,接头美观,且绝缘恢复正常线头绝缘层的剖削一、塑料硬线绝缘层的剖削有条件时,去除塑料硬线的绝缘层用剥线钳甚为方便,这里要求 能用钢丝钳和电工刀剖削。线芯截面在平方厘米及以下的塑料硬线,可用

17、钢丝钳剖削:先在 线头所需长度交界处,用钢丝钳口轻轻切破绝缘层表皮,然后左手拉 紧导线,右手适当用力捏住钢丝钳头部,向外用力勒去绝缘层。如图 所示。在勒去绝缘层时,不可在钳口处加剪切力,这样会伤及线芯, 甚至将导线剪断。图用钢丝钳勒去导线绝缘层图用电工刀剖削塑料硬线对于规格大于4平方厘米的塑料硬线的绝缘层,直接用钢丝钳剖 削较为困难,可用电工刀剖削。先根据线头所需长度,用电工刀刀口 对导线成45度角切入塑料绝缘层,注意掌握刀口刚好削透绝缘层而 不伤及线芯,如图(a)所示。然后调整刀口与导线间的角度以15度角 向前推进,将绝缘层削出一个缺口,如图(b)所示,接着将未削去的 绝缘层向后扳翻,再用电

18、工刀切齐,如图(c)所示。二、塑料软线绝缘层的剖削塑料软线绝缘层的剖削除用剥线钳外,仍可用钢丝钳按直接剖剥平方毫米及以下的塑料硬线的方法进行, 但不能用电工刀剖剥。因塑 料线太软,线芯又由多股钢丝组成,用电工刀很容易伤及线芯。三、塑料护套线绝缘层的剖削塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘层。公共护套层一般用电工刀剖削,先按线头所需长度,将刀尖对准两股芯线的中缝划开护套层,并将护套层向后扳翻,然后用电工刀齐去护套层图塑料护套线的剖削切去护套后,露出的每根芯线绝缘层可用钢丝钳或电工刀按照剖 削塑料硬线绝缘层的方法分别除去。钢丝钳或电工刀在切时切口应离 护套层5 10mm四、橡皮

19、线绝缘层的剖削橡皮线绝缘层外面有一层柔韧的纤维编织保护层,先用剖削护套线护套层的办法,用电工刀尖划开纤维编织层,并将其扳翻后齐根切 去,再用剖削塑料硬线绝缘层的方法,除去橡皮绝缘层。如橡皮绝缘 层内的芯线上包缠着棉纱,可将该棉纱层松开,齐根切去。五、花线绝缘层的剖削花线绝缘层分外层和内层,外层是一层柔韧的棉纱编织层。剖削 时选用电工刀在线头所需长度处切割一圈拉去, 然后在距离棉纱编织 层10m怯右处用钢丝钳按照剖削塑料软线的方法将内层的橡皮绝缘 层勒去。有的花线在紧贴线芯处还包缠有棉纱层, 在勒去橡皮绝缘层 后,再将棉纱层松开扳翻,齐根切去,如图所示。图花线绝缘层的剖削(a)去除编织层和橡皮绝

20、缘层(b)扳翻棉纱六、橡套软线(橡套电缆)绝缘层的剖削橡套软线外包护套层,内部每根线芯上又有各自的橡皮绝缘层。外护套层较厚,按切除塑料护套层的方法切除,露出的多股芯线绝缘 层,可用钢丝钳勒去。七、铅包线护套层和绝缘层的剖削铅包线绝缘层分为外部铅包层和内部芯线绝缘层,剖削时选用电工刀在铅包层切下一个刀痕,然后上下左右扳动折弯这个刀痕, 使铅 包层从切口处折断,并将它从线头上拉掉。内部芯线绝缘层的剖除方 法与塑料硬线绝缘层的剖削方法相同。剖削铅包层的损伤过程如图所 示。s线绝辿至,面端铅包层(b)折扳和拉出铅包层(c)剖削芯线绝缘层八、漆包线绝缘层的去除漆包线绝缘层是喷涂在芯线上的绝缘漆层。由于线

21、径的不同,去 除绝缘层的方法也不一样。直径在1mmW上的,可用细砂纸或细纱布 擦去;直径在以上的,可用薄刀片刮去;直径在及以下的也可用细砂 纸或细纱布擦除,但易于折断,需要小心操作。有时为了保留漆包线 的芯线直径准确以便于测量,也可用微火烤焦其线头绝缘层,再轻轻 舌U去。导线线头的连接常用的导线按芯线股数不同,有单股、7股和19股等多种规格, 其连接方法也各不相同。一、铜芯导线的连接1、单股芯线有绞接和缠绕两种方法绞接法用于截面较小的导线,缠绕法用于截面较大的导线。绞接法是先将已剖除绝缘层并去掉氧化层的两根线头呈“X”形 相交(如图 所示),互相绞合2 3圈(如图(b)所示),接着扳 直两个线

22、头的自由端,将每根线自由端在对边的线芯上紧密缠绕到线 芯直径的68倍长(如图(c)所示),将多余的线头剪去,修理好切 口毛刺即可。缠绕法是将已去除绝缘层和氧化层的线头相对交叠,再用直径为的裸铜线做缠绕线在其上进行缠绕,如图所示,其中线头直径在5mm及以下的缠绕长度为60mm直径大于5mm勺,缠绕长度为90mm(b)图 单股芯线直线连接(绞接)图用缠绕法直线连接单股芯线(c)图单股芯线T形连接2、单股铜芯线的T形连接单股芯线T形连接时可用绞接法和缠绕法。绞接法是先将除去绝 缘层和氧化层的线头与干线剖削处的芯线十字相交,注意在支路芯线 根部留出3-5mml|线,接着顺时针方向将支路芯线在干中芯线上

23、紧 密缠绕68圈(如图所示)。剪去多余线头,修整好毛刺。对用绞接法连接较的截面较大的导线,可用缠绕法(如图所示) 其具体方法与单股芯线直连的缠绕法相同图用缠绕法完成单股芯线 T形连接图小截面单股芯线T形连接对于截面较小的单股铜芯线,可用图所示的方法完成T形连接,先把支路芯线线头与干路芯线十字相交,在支路芯线根部留出3-5mm 裸线,把支路芯线在干 线上缠绕成结状,再把支路芯线拉紧扳直并 紧密缠绕在干路芯线上,为保证接头部位有良好的电接触和足够的机 械强度,应保证缠绕为芯线直径的 8-10倍。3、7股铜芯线的直接连接把除去绝缘层和氧化层的芯线线头分成单股散开并拉直,在线头 总长(离根部距离的)1

24、/3处顺着原来的扭转方向将其绞紧,余下的 三分之二长度的线头分散成伞形,如图(a)所示。将两股伞形线头相 对,隔股交叉直至伞形根部相接,然后捏平两边散开的线头,如图(b) 所示。接着7股铜芯线按根数2.2.3分成三组,先将第一组的两根线 芯扳到垂直于线头的方向,如图(c)所示,按顺时针方向缠绕两圈, 再弯下扳成直角使其紧贴芯线,如图(d)所示。第二组、第三组线头仍按第一组的缠绕办法紧密缠绕在 芯线上,如图(e)所示;为保证电接触良好,如果铜线较粗较硬,可 用钢丝钳将其绕紧。缠绕时注意使后一组线头压在前一组线头已折成 直角的根部。最后一组线头应在芯线上缠绕三圈,在缠到第三圈时, 把前两组多余的线

25、端剪除,使该两组线头断面能被最后一组第三圈缠 绕完的线匝遮住、最后一组线头绕到两圈半时,就剪去多余部分,使 其刚好能缠满三圈,最后用钢丝钳钳平线头,修理好毛刺,如图 所示。到此完成了该接着的一半任务。后一半的缠绕方法与前一半完 全相同。(b)蚪(0图七股铜芯线的直接连接4、7股铜芯线的T形连接把除去绝缘层和氧化层的支路线端分散拉直,在距根部1/8处将其进一步绞紧,将支路线头按3和4的根数分成两组并整齐排列。接 用用一字形螺丝刀把干线也分成尽可能对等的两组, 并在分出的中缝 处撬开一定距离,将支路芯线的一组穿过干线的中缝,另一组排于干 路芯线的前面,如图(a)所示。先将前面一组在干线上按顺时针方

26、向 缠绕3 4圈,剪除多余线头,修整好毛刺,如图(b)所示。接着将支 路芯线穿越干线的一组在干线上按反时针方向缠绕 3-4圈,剪去多 余线头,钳平毛刺即可,如图(c)所示W网(c)七股铜芯线T 形连接5、19 股铜芯线的直线连接和 T 形连接19 股铜芯线的连接与 7 股铜芯线连接方法基本相同。在直线连接中,由于芯线股数较多,可剪去中间几股,按要求在根部留出一定长度绞紧,隔股对叉,分组缠绕。在 T 形连接中,支路芯线按9 和 10的根数分成两组,将其中一组穿过中缝后,沿干线两边缠绕。为保证有良好的电接触和足够的机械强度, 对这类多股芯线的接头, 通常都应进行钎焊处理,即对连接部分加热后搪锡。课

27、外作业 : 简述导线连接的几种方法熟练的做出导线的波形与连接项目四 白炽灯照明电路的安装一、教学目的使学生明白白炽灯的工作原理和电路安装 (电路安装包括单个开关控制一盏灯以及两个开关控制一盏灯)二、教学方法:实物教学、现场操作讲解三、教学重难点:白炽灯原理,构成及电路安装异地控制白炽灯四、教具:五、教学内容及过程:组织教学:考勤1、白炽灯白炽灯结构简单,使用可靠,价格低廉,其相应的电路也简单,因而应用广泛,其主要缺点是发光效率较低,寿命较短,如下图为白炽灯泡的外形。(a) K 口式(b)螺口式灯泡示意图白炽灯泡由灯丝、玻壳和灯头三部分组成。具灯丝一般都是由鸨丝制 成,玻壳由透明或不同颜色的玻璃

28、制成。40W以下的灯泡,将玻壳内 抽成真空;40W以上的灯泡,在玻壳内充有僦气或氮气等惰性气体, 使鸨丝不易挥发,以延长寿命。灯泡的灯头,有卡口式和螺口式两种 形式,功率超过300W的灯泡,一般采用螺口式灯头,因为螺口灯座 比卡口式灯座接触和散热要好。2、常用的灯座常用的灯座有,卡口吊灯座、卡口式平灯座、螺口吊灯座和螺口式平 灯座等,外形结构如下图的a、b、c、d。(a)(b)M(d)3、常用的开关开关的品种很多,常用的开关有接线开关、顶装拉线开关,防水接线开关、平开关、暗装开关等,这几种开关外形图分别如下图:4、白炽灯的控制原理白炽灯的控制方式有单联开关控制和双联开关控制两种方式,如下图所示

29、开美开关 开美5、白炽灯照明电路的安装与接线先将准备实验的开关装到开关盒上,白炽灯的基本控制线路如下表所示,可选用几种进行实验名称用途接线图备注一个单联开关控制一个灯中性线电源1叫 空开关装在相线上,接入灯头中心簧片上,零线接入灯头螺纹口接线柱一个单联开关控制两个灯两个单联开关,分别控制两盏灯电源w T两个双联开关在两地,控制一个灯超过两个灯按虚线延 伸,但要注意开关允 许容量用于多个开关及多个灯,可延伸接线用于楼梯或走廊,两 端都能开、关的场合 接线口诀:开关之间 三条线,零线经过不 许断,电源与灯各一 边。6、白炽灯常见故障及处理方法序旦 勺故障现象故障原因处理方法l灯泡1 .灯丝烧断2

30、 .灯丝引线焊点开焊3 .灯头或开关接线松动、触片变形、接触不良4 .线路断线5 .电源无电或灯泡与电源电压不相符,电源电压过低,不足以使灯丝发光6 .行灯变压器一、一次侧绕组断路或熔丝熔断,使二次侧无电压7 .熔丝熔断、自动开关跳闸(1)灯头绝缘坡坏(2)多股导线未拧紧,未刷锡引起短路(3)螺纹灯头,顶芯与螺丝口相碰短路(4)导线绝缘损坏引起短1 .更换灯泡2 .重新焊好焊点或更 换灯泡3 .紧固接线,调整灯 头或开关的触点4 .找出断线处进行修 复5 .检查电源电压,选 用与电源电压相符的灯 泡6 .找出断路点进行修 复或重新绕制线圈或更 换熔丝7 .判断熔丝熔断及断 路器跳闸原因,找出故

31、障 点并做相应处理路(5)负荷过大,熔丝熔断2灯泡 忽亮忽暗 或熄灭1 .灯头、开关接线松动, 或触点接触不良2 .熔断器触点与熔丝接触 不良3 .电源电压不稳定,或有 大容量设备启动或超负荷运 行4 .灯泡灯丝已断,但断口 处距离很近,灯丝晃动后忽 接忽断1 .紧固压线螺钉,调 整触点2 .检查熔断器触点和 熔丝,紧固熔丝压接螺钉3 .检查电源电压,调 整负荷4 .更换灯泡3灯光暗淡1 .灯泡寿命快到,泡内发里 八、2 .电源电压过低3 .有地方漏电4 .灯泡外部积垢5 .灯泡额定电压高于电源1 .更换灯泡2 .调整电源电压3 .查看电路,找出漏电原因并排除4 .去垢5 .选用与电源电压相电

32、压符的灯泡灯泡通1 .灯泡有搭丝现象,电流1 .更换灯泡4电后发过大2 .选用与电源电压相出强烈白2 .灯泡额定电压彳氐于电源符的灯泡光,灯电压3 .调整电源电压丝瞬时烧3 .电源电压过高断灯泡通电后立灯泡漏气更换灯泡5即冒白烟,灯丝烧断7、白炽灯两地控制线路的安装A、用两只双联开关控制一盏灯。用两只双联开关在两个地方控制一 盏灯,常用于楼梯和走廊上,如图220所示。在电路中,两个双联 开关通过并行的两根导线相连接, 不管开关处在什么位置,总有一条 线连接于两只开关之间。如果灯现在处于熄灭状态,转动任一个双联 开关即可使灯点亮;如果灯现在处于点亮状态,转动任一个双联开关, 可使灯熄灭。从而实现

33、了 “一灯两控”。B、用两只双联开关和一只三联开关在三个地方控制一盏灯,也常用 于楼梯和走廊上。实训内容及要求(1) 在木板上安装一只开关控制两盏灯的线路。 要求自己设计电路,分析原理,并写出工艺要求和注意事项。(2) 在木板上安装两只双联开关控制一盏灯的线路。要求自己设计电路,分析原理,并写出工艺要求和注意事项。(3) 在木板上安装两只双联开关和一只三联开关共同控制一盏灯的线路。要求自己设计电路,分析原理,并写出工艺要求和注意事项。项目五 日光灯照明电路一、教学目的使学生明白日光灯照明工作原理和电路的安装二、教学方法:实物教学、现场操作讲解三、教学重难点: 日光灯照明工作原理和电路的安装四、

34、教具:五、教学内容及过程:组织教学:考勤分析日光灯工作原理1 日光灯的点燃过程 闭合开关,电压加在启动器两极间,氖气放电发出辉光,产生的热量使U型动触片膨胀伸长,跟静触片接触使电路接通。灯丝和镇流 器中有电流通过。 电路接通后,启动器中的氖气停止放电, U 型片冷却收缩,两个触片分离,电路自动断开。 在电路突然断开的瞬间,由于镇流器电流急剧减小,会产生很 高高的自感电动势,方向与电源电动势方向相同,这个自感电动势 与电源电压加在一起,形成一个瞬时高压,加在灯管中的气体开始 放电,于是日光灯成为电流的通路开始发光。肩动器苒in镇流器1c6220V图12 .日光灯正常发光日光灯开始发光后,由于交变

35、电流通过镇流器线圈,线圈中会 产生自感电动势,它总是障碍电流变化的,这时和镇流器起着降压 限流的作用,保证日光灯正常发光。3、日光灯常见故障及处理方法序号故障现象故障原因处理方法1 .电源无电1 .检查电源电压2 .熔丝烧断2 .找出原因,更换熔丝3 .灯丝已断3 .用万用表测量,若已断应更换灯管l灯管不发4 .灯脚与灯座接触不良4 .转动灯管,压紧灯管电极与灯座之间光接触5 .起辉器与起辉器座接触不良5 .转动起辉器,使电极与底座接触6 .镇流器线圈短路或断线6 .检查或更换镇流器7 .起辉器损坏7 .将起辉器取下,用电线把起辉器座内两个接触簧片短接,若灯管两端发亮,说8 .线路断线明起辉器

36、已坏,应更换8 .查找断线处并接通1 .环境温度过低1 .提高环境温度或加保温罩2 .电源电压过低2 .检查电源电压,并调整电压灯管两3 .灯管陈旧,寿命将终3 .更换灯管2端发光,4 .起辉器损坏4 .可在灯管两端亮了以后,将起辉器取中间不发下,如灯管能正常发光,说明起辉器损坏,光应更换,或双金属片动触点与静触点焊死,5 .灯管慢性漏气或起辉器内并联电容器击穿,应及时检修5 .灯管两端发红光,中间不亮,在灯丝部位没有闪烁现象,任凭起辉器怎样跳动,灯管也不启动,应更换灯管1 .环境温度过低,管内气体不易分1 .提高环境温度或加保温措施离,往往开灯很久,才能跳亮点燃,灯管有时起辉器跳动不止而灯管

37、不能正常3“跳”但发光2 .降低湿度不亮2 .空气潮湿3 .提高电源电压3 .电源电压低于荧光灯最低启动电压(额定电压220V勺灯管最低启动电压为180V)4 .灯管老化5 .镇流器与灯管不配套6 .起辉器有问题4 .更换灯管5 .调换镇流器6 .及时修复或更换起辉器4灯管发 光后立即 熄灭(新 灯管灯丝烧断)1 .接线错误,开关接通灯管闪亮后立即熄灭2 .镇流器短路3 .灯管质量太差4 .合开关后灯管立即冒白烟,灯管漏气1 .检查线路,改正接线2 .用万用表RX 1Q或RX1OQ电阻挡测量镇流器阻值比参考值小得越多,说明有短路,应更换镇流器3 .更换灯管4 .更换灯管5灯管发光后呈螺旋形光带

38、1 .新灯管的暂时现象2 .镇流器工作电流过大3 .灯管质量有问题1 .开用几次或灯管两端对调即可消失2 .更换镇流器3 .更换灯管6灯管两端发黑或产生黑1 .灯管老化,灯管点燃时间已接近或超过规定的使用寿命,发黑部位一般在距端部5060mnfc,说明灯丝上的电子发射物质即将耗尽2 .电源电压过高或电压波动过大3 .镇流器配用规格不合适4 .起辉器不好或接线不牢引起长时间闪烁5 .新灯管可能是起辉器损坏6 .灯管内水银凝结,是细灯管常1 .更换灯管2 .调整电源电压,提高电压质量3 .调换合适的镇流器4 .接好或更换起辉器5 .更换起辉器6 .启动后可能蒸发消除7 .减少开关频率有现象7 .开

39、关次数频繁1 .接触不良1检查线路接触连接情况7灯光闪2 .起辉器损坏2更换起辉器烁忽亮忽3 .灯管质量不好3更换灯管暗4 .镇流器质量不好4更换镇流器1 .电源电压过高1检查并调整电源电压镇流器2 .内部线圈匝间短路造成电流过2更换镇流器8过热大,使镇流器过热,严重时出现冒烟现象3改善通风散热条件3 .通风散热不好,起辉器中的电容器短路4及时排除起辉器故障4 .动、静触头焊死跳不开,时间过长,也会过热1 .镇流器质量较差或铁心松动,1更换镇流器镇流器振动较大92降低电源电压2 .电源电压过高,使镇流器过载吉音较大而加剧了电磁振动3调换镇流器3 .镇流器过载或内部短路4更换起辉器4 .起辉器质

40、量不好,开启时有辉光杂音5改变安装位置5 .安装位置不当,引起周围物体的共振灯管使1 .电源开关操作频繁1减少开关次数书寿命较2 .起辉器工作不正常,使灯管预2更换起辉器或早期喘部发黑热不足3 .镇流器配置不当,或质量差,内部短路3更换镇流器10实训六手工焊接工艺规范一、焊接目的规范在制品加工中手工焊接操作,保证产品质量。二、适用范围生产车间需进行手工焊接的工序及补焊等操作。手工焊接使用的工具及要求三、焊锡丝的选择:直径为或的焊锡丝,用于电子或电类焊接;直径为或的焊锡丝,用于超小型电子元件焊接。四、烙铁的选用及要求:(一)电烙铁的功率选用原则:焊接集成电路、晶体管及其它受热易损件的元器件时,考

41、虑选用 20W内热式电烙铁。焊接较粗导线及同轴电缆时,考虑选用50W内热式电烙铁。焊接较大元器件时, 如金属底盘接地焊片, 应选 100W 以上的电烙铁。(二)电烙铁铁温度及焊接时间控制要求:有铅恒温烙铁温度一般控制在280360之间,缺省设置为330 10, 焊接时间小于 3 秒。 焊接时烙铁头同时接触在焊盘和元件引脚上,加热后送锡丝焊接。部分元件的特殊焊接要求:SMW件:焊接时烙铁头温度为:32010C;焊接时间:每个焊点13秒。拆除元件时烙铁头温度:310350c (注:根据CHIP件尺寸不同请使用不同的烙铁嘴。 )DIP器件:焊接时烙铁头温度为:330士 5C;焊接时间:23秒注:当焊

42、接大功率(TO-220、 TO-247、 TO-264 等封装)或焊点与大铜箔相连,上述温度无法焊接时,烙铁温度可升高至360,当焊接敏感怕热零件(LED CCD传感器等)温度控制在 260300C。无铅制程无铅恒温烙铁温度一般控制在340380之间,缺省设置为360 10, 焊接时间小于 3 秒, 要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。(三)电烙铁使用注意事项:电烙铁不宜长时间通电而不使用,这样容易使烙铁芯加速氧化而烧断,缩短其寿命,同时也会使烙铁头因长时间加热而氧化,甚至被“ 烧死 ” 不再 “ 吃锡 ” 。手工焊接使用的电烙铁需带防静电接地线, 焊接时接地线必须可靠接地,

43、防静电恒温电烙铁插头的接地端必须可靠接交流电源保护地。 电烙铁绝缘电阻应大于10MQ,电源线绝缘层不得有破损。将万用表打在电阻档, 表笔分别接触烙铁头部和电源插头接地端, 接地电阻值稳定显示值应小于 3Q;否则接地不良。烙铁头不得有氧化、烧蚀、变形等缺陷。烙铁不使用时上锡保护,长时间不用必须关闭电源防止空烧,下班后必须拔掉电源。烙铁放入烙铁支架后应能保持稳定、 无下垂趋势, 护圈能罩住烙铁的 全部发热部位。 支架上的清洁海绵加适量清水, 使海绵湿润不滴水为五、手工焊接所需的其它工具:镣子:端口闭合良好,镣子尖无扭曲、折断。防静电手腕:检测合格,手腕带松紧适中,金属片与手腕部皮肤贴合 良好,接地线连接可靠。防静电指套,防静电周转盒、箱,吸锡枪、斜头钳等。六、电子元器件的插装(一)元器件引脚折弯及整形的基本要求手工弯引脚可以借助镣子或小螺丝刀对引脚整形。 所有元器件引脚均 不得从根部弯曲,一般应留以上,因为制造工艺上的原因,根部容易 折断。折弯半径应大于引脚直径的12倍,避免弯成死角。二极管、 电阻等的引出脚应平直,要尽量将有字符的
