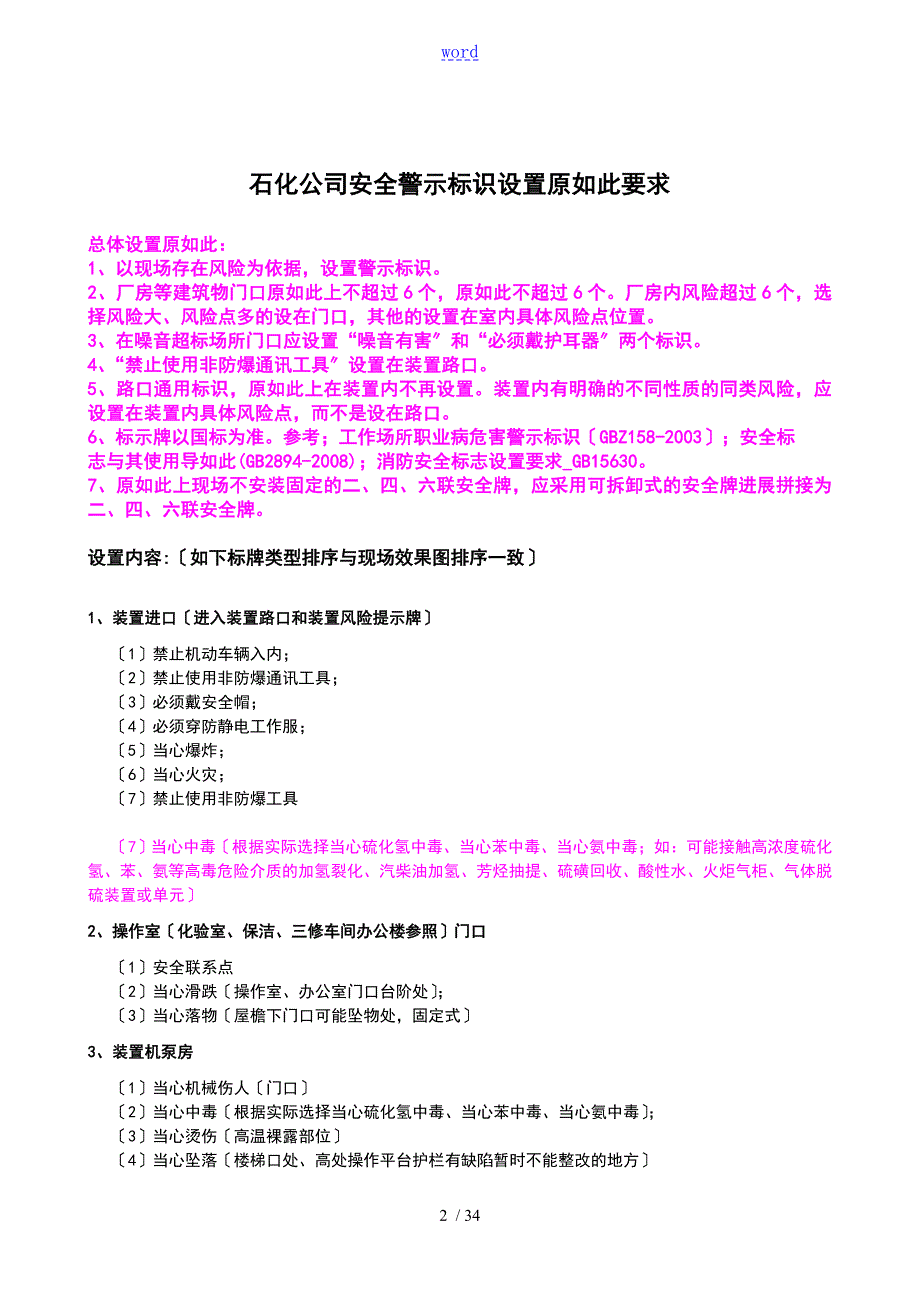

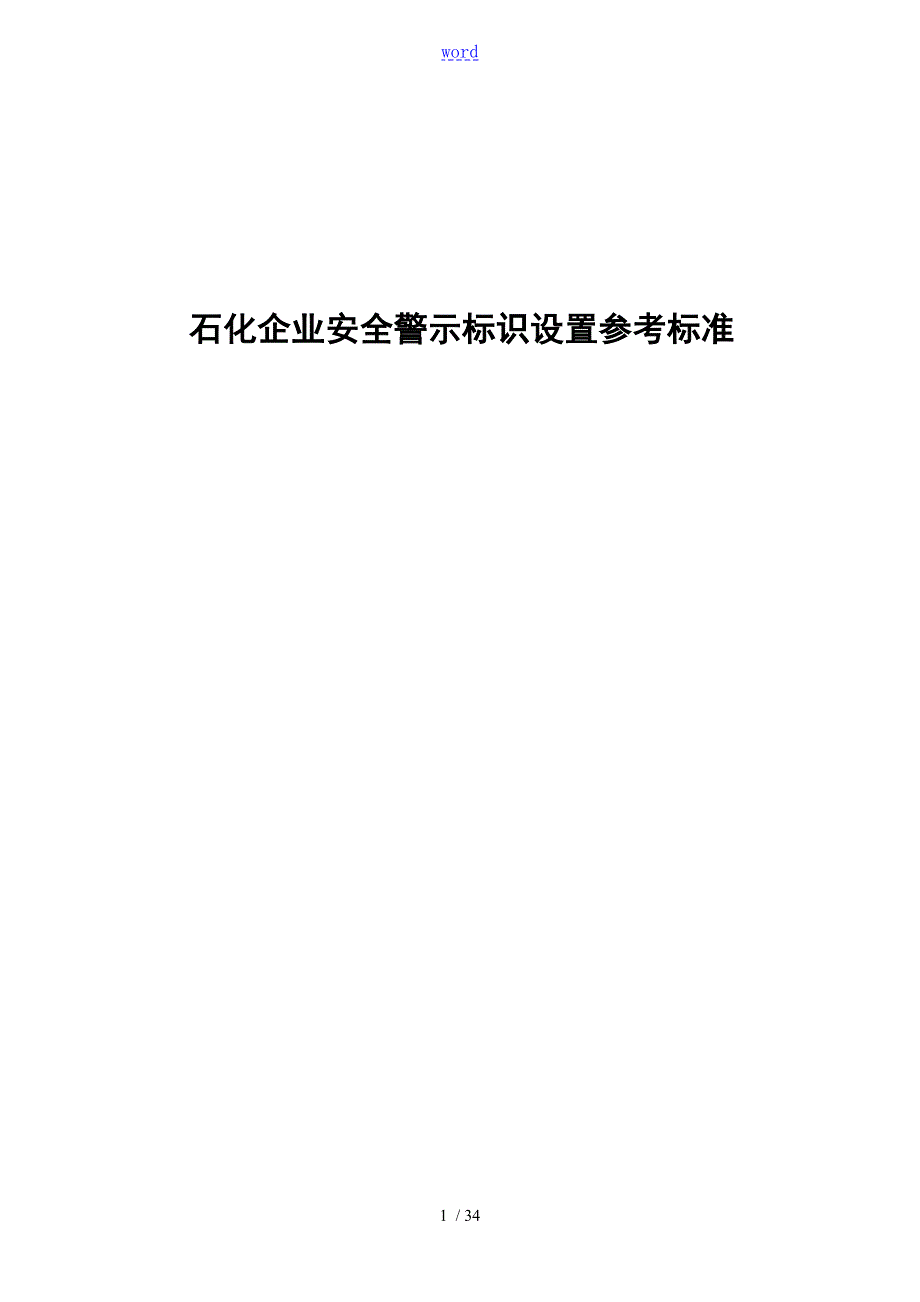

1、word石化企业安全警示标识设置参考标准石化公司安全警示标识设置原如此要求总体设置原如此：1、以现场存在风险为依据，设置警示标识。2、厂房等建筑物门口原如此上不超过6个，原如此不超过6个。厂房内风险超过6个，选择风险大、风险点多的设在门口，其他的设置在室内具体风险点位置。3、在噪音超标场所门口应设置“噪音有害和“必须戴护耳器两个标识。4、“禁止使用非防爆通讯工具设置在装置路口。5、路口通用标识，原如此上在装置内不再设置。装置内有明确的不同性质的同类风险，应设置在装置内具体风险点，而不是设在路口。6、标示牌以国标为准。参考；工作场所职业病危害警示标识GBZ158-2003；安全标志与其使用导如此
2、GB2894-2008)；消防安全标志设置要求_GB15630。7、原如此上现场不安装固定的二、四、六联安全牌，应采用可拆卸式的安全牌进展拼接为二、四、六联安全牌。设置内容:如下标牌类型排序与现场效果图排序一致1、装置进口进入装置路口和装置风险提示牌1禁止机动车辆入内；2禁止使用非防爆通讯工具； 3必须戴安全帽；4必须穿防静电工作服；5当心爆炸；6当心火灾；7禁止使用非防爆工具7当心中毒根据实际选择当心硫化氢中毒、当心苯中毒、当心氨中毒；如：可能接触高浓度硫化氢、苯、氨等高毒危险介质的加氢裂化、汽柴油加氢、芳烃抽提、硫磺回收、酸性水、火炬气柜、气体脱硫装置或单元 2、操作室化验室、保洁、三修

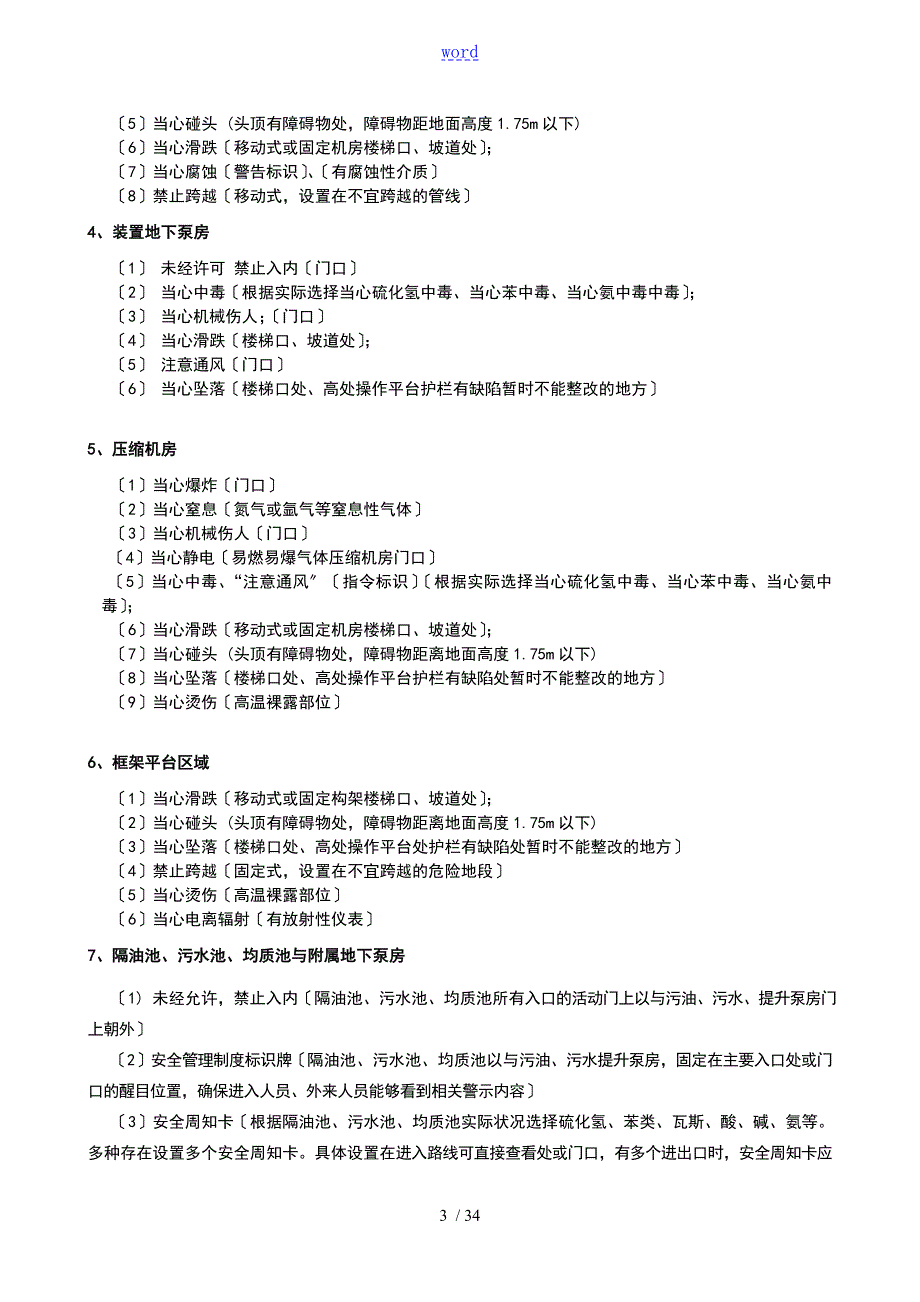

3、车间办公楼参照门口1安全联系点2当心滑跌操作室、办公室门口台阶处； 3当心落物屋檐下门口可能坠物处，固定式3、装置机泵房1当心机械伤人门口2当心中毒根据实际选择当心硫化氢中毒、当心苯中毒、当心氨中毒；3当心烫伤高温裸露部位4当心坠落楼梯口处、高处操作平台护栏有缺陷暂时不能整改的地方5当心碰头 (头顶有障碍物处，障碍物距地面高度1.75m以下)6当心滑跌移动式或固定机房楼梯口、坡道处；7当心腐蚀警告标识、有腐蚀性介质8禁止跨越移动式，设置在不宜跨越的管线4、装置地下泵房1 未经许可 禁止入内门口2 当心中毒根据实际选择当心硫化氢中毒、当心苯中毒、当心氨中毒中毒；3 当心机械伤人；门口4 当心滑跌
4、楼梯口、坡道处；5 注意通风门口6 当心坠落楼梯口处、高处操作平台护栏有缺陷暂时不能整改的地方5、压缩机房1当心爆炸门口2当心窒息氮气或氩气等窒息性气体3当心机械伤人门口4当心静电易燃易爆气体压缩机房门口5当心中毒、“注意通风指令标识根据实际选择当心硫化氢中毒、当心苯中毒、当心氨中毒；6当心滑跌移动式或固定机房楼梯口、坡道处；7当心碰头 (头顶有障碍物处，障碍物距离地面高度1.75m以下)8当心坠落楼梯口处、高处操作平台护栏有缺陷处暂时不能整改的地方9当心烫伤高温裸露部位6、框架平台区域1当心滑跌移动式或固定构架楼梯口、坡道处；2当心碰头 (头顶有障碍物处，障碍物距离地面高度1.75m以下)3
5、当心坠落楼梯口处、高处操作平台处护栏有缺陷处暂时不能整改的地方4禁止跨越固定式，设置在不宜跨越的危险地段5当心烫伤高温裸露部位6当心电离辐射有放射性仪表7、隔油池、污水池、均质池与附属地下泵房1) 未经允许，禁止入内隔油池、污水池、均质池所有入口的活动门上以与污油、污水、提升泵房门上朝外2安全管理制度标识牌隔油池、污水池、均质池以与污油、污水提升泵房，固定在主要入口处或门口的醒目位置，确保进入人员、外来人员能够看到相关警示内容3安全周知卡根据隔油池、污水池、均质池实际状况选择硫化氢、苯类、瓦斯、酸、碱、氨等。多种存在设置多个安全周知卡。具体设置在进入路线可直接查看处或门口，有多个进出口时，安全
6、周知卡应根据进出口位置多点设置，确保进入人员、外来人员能够看到相关警示内容4“当心火灾、“当心爆炸、“当心中毒根据毒物性质，可以为“当心硫化氢中毒、“当心苯中毒、“禁止跨越的四合一警示牌有盖板封闭的隔油池、污水池、均质池的所有入口处5“当心火灾、“当心爆炸、“当心中毒根据毒物性质，可以为“当心硫化氢中毒、“当心苯中毒、“当心坠落、“禁止使用非防爆通讯工具、“禁止跨越的六合一警示牌敞口的隔油池、污水池、均质池的所有入口处6禁止使用非防爆工具入口栏杆处或移动式7当心淹溺敞口的隔油池、污水池、均质池入口栏杆处或移动式8当心滑跌入口栏杆处或移动式，下隔油池梯口处；9“当心中毒、“注意通风、“当心火灾、
7、当心爆炸的四合一警示牌污油、污水提升泵房为地上泵房，设置在泵房门外墙旁正面醒目位置；10“当心中毒、“注意通风、“当心火灾、“当心爆炸、“当心滑跌、“当心坠落的六合一警示牌地下泵房，设置在泵房外进入路线的醒目位置11职业危害告知牌有设置点处；12重点危险区域属地承包牌隔油池处8、地下罐泵房1当心中毒入口处2未经许可 禁止入内门口3注意通风门口4当心滑跌门口；5当心机械伤人；门口9、变、配电室1未经许可 禁止入内门口2当心触电触电危险的电器设备或线路，配电室内部，移动式3当心滑跌进门台阶，配电室内部攀爬梯口处，移动式；4当心坠落攀爬梯口处 10、仪表间、模块室1未经许可 禁止入内门口11、仪表
8、分析小屋1未经许可 禁止入内门口；2注意通风门口；3当心中毒门口；根据实际选择当心硫化氢中毒、当心苯中毒、当心氨中毒；4当心氮气窒息有氮气分析小屋12、造粒机房包装间、输送带、库房、焦炭场等场所参照1禁止靠近转动部位转动部位安全距离处2禁止跨越带式传输机处，固定式3当心机械伤人；门口4注意通风门口5必须戴防尘口罩粉尘作业场所6未经许可 禁止入内门口；7当心中毒根据实际选择当心硫化氢中毒，门口8当心车辆；门口、通行路线转弯处9当心滑跌梯口、坡道处10安全周知卡13、化验室1当心火灾；馏程类分析岗位、危化品库、瓶库门口2当心爆炸馏程类分析岗位、危化品库、瓶库门口2当心中毒硫化氢、苯接触岗位，危化品
9、库、瓶库门口3当心滑跌梯口、坡道处4安全周知卡瓶库门口5必须戴防毒面具硫化氢、苯接触岗位6当心氮气窒息瓶库7当心腐蚀分析作业接触酸、碱岗位8必须戴防护手套分析作业接触酸碱、高温加热操作的岗位9必须戴防护眼镜分析作业接触酸碱岗位、高温加热操作的岗位14、装置固定的有毒有害介质、低、高温介质取样点15、储罐区罐区进口1禁止机动车辆入内；2禁止使用非防爆通讯工具；3当心火灾；4当心爆炸；5必须戴安全帽；6禁止使用非防爆工具7当心低温液化气储罐区与生产区、液氨生产区、液氮生产区8当心滑跌梯口、坡道处9当心中毒酸性水、苯、液化气球罐入口处10切水操作，禁止离人分液罐切水点附近、油罐人工切水点附近；11安
10、全周知卡进罐区主路口，多种组合，柱式12防止贮罐跑油料十条规定；进罐区主路口，柱式16、三修工房、保洁维修班工房、原料小修班工房材料库等参照1当心火灾；固定动火焊接区域门口2当心爆炸固定动火焊接区域门口3当心弧光固定动火焊接区域4当心滑跌梯口、坡道处5当心机械伤人机床、磨光机等加工机械设备放置或定点作业处6禁止戴手套机床、磨光机等加工机械设备放置或定点作业处7运转时禁止加油机床、磨光机等加工机械设备放置或定点作业处8当心触电配电箱门或开关箱门上17、酸碱装卸车场所现场装卸位置附近固定放置1当心腐蚀； 2必须戴防护面屏；3必须戴防护手套；18、汽车、火车液化气、油品、苯装卸栈桥、固体危废卸车场所
11、等1当心火灾；栈桥口、液化气充装台设备附近固定放置2当心爆炸；栈桥口、液化气充装台附近固定放置3禁止使用非防爆工具栈桥口、液化气充装台附近固定放置 4当心中毒栈桥口、液化气充装台附近固定放置5禁止使用非防爆通讯工具；栈桥口、液化气充装台附近固定放置6必须戴防护手套栈桥口、液化气充装台附近固定放置；7当心滑跌栈桥楼梯口处；8必须接地汽车装卸车处19.集水池吸水池、循环水塔等参照1当心淹溺入口处2当心滑跌入口处20、各种建筑物屋外房顶直梯口、加热炉烟囱直梯口1未经允许，禁止攀爬21、消防泵站1当心落水消防水池顶人孔处2当心自动启动稳高压自启泵旁22、消防水系统线1消防阀井二联合车间、供排水车间、综
12、合服务中心直埋式消防栓之间的消防井2地下消防栓3地上消防栓、炮 贴标识23、危化品库房药品库参照1安全警示说明书2安全标签24、职业危害告知牌(设职业危害监测点部位)，超标处在泵房外配合设置“噪声有害“佩戴防护耳罩“佩戴防尘口罩等警示牌。25、主要公路、系统管架需设置限速、限高标识牌。26 危险废物贮存场所的危险废物警告标志的设置。储存废油桶、过期试剂、废溶剂场所1 危险废物贮存设施为房屋的，应将危险废物警告标志(附件A1)悬挂于房屋外面门的一侧，靠近门口适当的高度上；当门的两侧不便于悬挂时，如此悬挂于门上水平居中、高度适当的位置上。2 危险废物贮存设施建有围墙或防护栅栏，且高度高于150CM
13、的，应将危险废物警告标志(附件A1)悬挂于围墙或防护栅栏比拟醒目、便于观察的位置上；当围墙或防护栅栏的高度在150100CM之间时，危险废物警告标志(附件A1)如此应靠近上沿悬挂；围墙或防护栅栏的高度不足100CM时，应当设立独立的危险废物警告标志(附件A2)。3 危险废物贮存设施为其它箱、柜等独立贮存设施的，可将危险废物警告标志(附件A1)悬挂在该贮存设施上，或在该贮存设施附近设立独立的危险废物警告标志(附件A2)。4 危险废物贮存于库房一隅的，将危险废物警告标志(附件A1)悬挂在对应的墙壁上，或设立独立的危险废物警告标志(附件A2)。5 所产生的危险废物密封不外排存放的，可将危险废物警告标
14、志(附件A1)悬挂于该贮存设施适当的位置上，也可在该贮存设施附近设立单独的危险废物警告标志(附件A2)。27、盛装危险废物的容器的危险废物标签的粘贴。废油桶、废溶剂桶1盛装危险废物的容器上必须粘贴危险废物标签(附件B1)。二、标识图片结合装置实际情况选用1、安全禁止标识可使用的具体内容2、安全警告标识可使用的具体内容3、安全指令标识可使用的具体内容三、 现 场 效 果 图34 / 34焦化装置平面图冷焦水泵房高压水泵房破碎机加热炉区当心滑跌安全标示C-304C-303C-302C-301V-401C-401V-405111V-111V-404111分馏框架轻烃框架T-204T-205T-201
15、BT-201A储罐区污油泵房V-107焦塔塔区焦池压缩机房板房操作室配电室放空泵房放空框架甩油泵房轻烃泵房热油泵房辐射泵房原9组联牌改为：7组联牌新增加警示牌：禁止使用非防爆通讯工具 一块增加底板：增加400*500底板一块设置在拉焦公路东西两侧路口原8组联牌改为：7组联牌新增加警示牌：禁止使用非防爆通讯工具 一块增加底板：增加400*500底板一块设置在装置公路东西两侧五个路口原8组合牌改为：6组合牌新增加警示牌：必须戴防护耳器一块增加底板：增加400*500底板六块室内增加警示牌：当心碰头、当心硫化氢中毒增加支架：400*500*1200两个原6组合牌改为：4组合牌增加底板：增加400*5
16、00底板四块原3组警示牌改为：2组合牌增加警示牌：未经许可不得入内、当心滑跌增加底板：增加400*500底板两块原8组合牌改为：6组合牌增加底板：增加400*500底板六块室内增加警示牌：当心烫伤、当心硫化氢中毒增加支架：400*500*1200两个原8组合牌改为：6组合牌新增加警示牌：必须戴防护耳器一块增加底板：增加400*500底板六块室内增加警示牌：当心碰头、当心硫化氢中毒增加支架：400*500*1200两个原8组合牌改为：6组合牌新增加警示牌：必须戴防护耳器一块增加底板：增加400*500底板六块室内增加警示牌：当心碰头、当心硫化氢中毒增加支架：400*500*1200两个新增加警示
17、牌：必须戴防护耳器一块原8组合牌改为：6组合牌新增加警示牌：必须戴防护耳器一块增加底板：增加400*500底板六块室内增加警示牌：当心碰头、当心硫化氢中毒增加支架：400*500*1200两个原9组合牌改为：6组合牌新增加警示牌：必须戴防护耳器、当心滑跌、各一块增加底板：增加400*500底板六块原5组警示牌改为：6组合牌新增加警示牌：必须戴防护耳器、当心飞溅、各一块增加底板：增加400*500底板六块原9组合牌改为：6组合牌新增加警示牌：必须戴防护耳器、当心滑跌、各一块增加底板：增加400*500底板六块原6组合牌改为：4组合牌增加底板：增加400*500底板四块原6组合牌改为：2组合牌增加
18、底板：增加400*500底板两块原9组合牌改为：6组合牌新增加警示牌：必须戴防护耳器一块增加底板：增加400*500底板六块室内增加警示牌：当心碰头、当心硫化氢中毒、各一块增加支架：400*500*1200两个原9组合牌改为：6组合牌新增加警示牌：必须戴防护耳器一块增加底板：增加400*500底板六块原6组合牌改为：2组合牌增加底板：增加400*500底板两块原9组合牌改为：6组合牌增加底板：增加400*500底板六块原10组合牌改为：6组合牌新增加警示牌：必须戴防护耳器一块增加底板：增加400*500底板六块室内增加警示牌：当心碰头、增加支架：400*500*1200一个四、清 单序号名称规格单位数量单价总价12345678910111213141516171819
