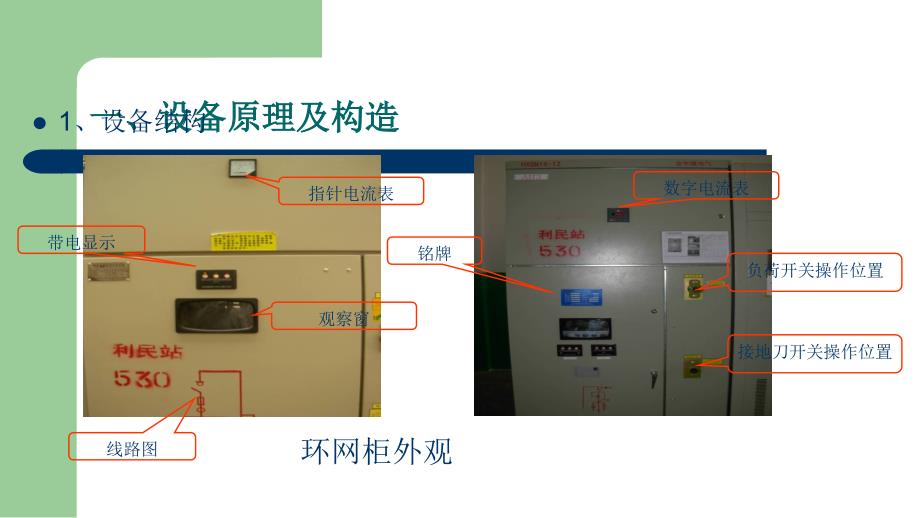

1、讲师：部部门：设备动力科设备动力科 课时：设备基基础知知识培培训设备名称设备名称:环网柜环网柜一、设备原理及构造一、设备原理及构造l1、设备结构环网柜外观指针电流表数字电流表负荷开关操作位置接地刀开关操作位置观察窗带电显示线路图铭牌l环网柜从外观看主要由以下几部分组成：l1.电流显示：指针电流表或数字电流表l2.开关操作位置：（1）负荷开关操作位置l （2）接地刀开关操作位置l3.带电显示：进线带电显示和出线带电显示l4.观察窗：观察柜内l5.柜体：线路图，铭牌等。一、设备原理及构造一、设备原理及构造l1、设备结构高压保险负荷开关连锁机构环网柜柜内主要由这几部分组成：1.连锁机构：对负荷开关与
2、接地刀分合闸操作进行连锁2.负荷开关：接通或断开高压电源3.高压保险：对线路进行过载和短路保护一、设备原理及构造一、设备原理及构造2、设备原理（1）通过负荷开关的接通或断开，实现变压器高压电源的供给。（2）通过高压保险对线路进行过载和短路保护l3、设备功用 环网柜柜内的隔离刀闸切断负荷电流的能力很差，所以主要作用是用来在高压试验或检修时为线路提供明显断开点的一种装置。二、设备操作方法二、设备操作方法l1、使用操作步骤l（1）合闸作业顺序l确认接地刀闸在分断状态l拔出绝缘隔离挡板l将仪表门关好l将操作手柄插入负荷开关,拔出定位环,顺时针旋转手柄进行储能l重新拔出定位环,逆时针旋转手柄进行合闸二、
3、设备操作方法二、设备操作方法l1、使用操作步骤 （2）分闸作业顺序l将操作手柄插入负荷开关,拔出定位环,顺时针旋转手柄进行分闸。l将操作手柄插入接地开关,拔出定位环,顺时针旋转手柄进行合闸12二、设备操作方法二、设备操作方法l1、使用操作步骤l（2）分闸作业顺序l将仪表门打开l插入绝缘隔离挡板34二、设备操作方法二、设备操作方法l2、操作要领及要求（1）合闸作业顺序l操作手柄旋转应到位l确认下口带电显示器有显示34二、设备操作方法二、设备操作方法l2、操作要领及要求 （1）合闸作业顺序l确认定位环是否锁紧l确认是否有挡板12二、设备操作方法二、设备操作方法l2、操作要领及要求（1）分闸作业顺序
4、l确认下口带电显示器有显示l操作手柄旋转应到位l绝缘隔离挡板插入时，应对准隔板凹槽12二、设备操作方法二、设备操作方法l3、安全注意事项（1）佩戴好绝缘手套、绝缘靴、安全帽等劳保用品。l（2）注意T7、T8环网柜负荷开关操作手柄旋转方向与其它环网柜方向相反。l（3）使用操作手柄严禁野蛮作业。三、设备维护保养三、设备维护保养l1、日常保养l（1）日常点检：l柜体：无变形、脏污；柜门：无开启、缝隙；l柜顶：无异物、渗漏；观察窗：玻璃无破损；l带电显示装置：循环闪动，显示正常；电流表：电流范围正常；隔离刀闸：静、动刀口接触处无过热、变色；高压保险：无过热、变色。三、设备维护保养三、设备维护保养l1、
5、日常保养l（1）日常整理：l巡检过程中对环网柜柜顶、柜体、玻璃窗进行擦拭。l保持绝缘胶板的干净整洁无灰尘。三、设备维护保养三、设备维护保养l2、维护保养 日常保养：l（1）对环网柜柜顶、柜体、玻璃窗进行擦拭。l（2）目视检查：带电指示装置工作正常；柜内照 明：灯泡无松动,接线连接可靠；电缆：无松动 过热现象；仪表室保险：保险无熔断、过热；仪表室接线端子：接线牢固，无脱落。l（3）日常保养周期：1次/日三、设备维护保养三、设备维护保养 二级保养 （1）环网柜负荷开关：紧固连接螺丝吹扫灰尘l（2）进出线端子：紧固连接螺丝吹扫灰尘l（3）保险：吹扫灰尘l（4）高压电流互感器：紧固连接螺丝吹扫灰尘l（5）保养周期：2次/年三、设备维护保养三、设备维护保养l3、简单的异常处理（1）环网柜电流表无显示：l 检查控制保险是否损坏l检查二次控制线是否脱落l检查变压器至环网柜低压控制电源是否正常（2）环网柜柜内照明l检查变压器至环网柜低压控制电源是否正常l检查灯泡是否损坏
