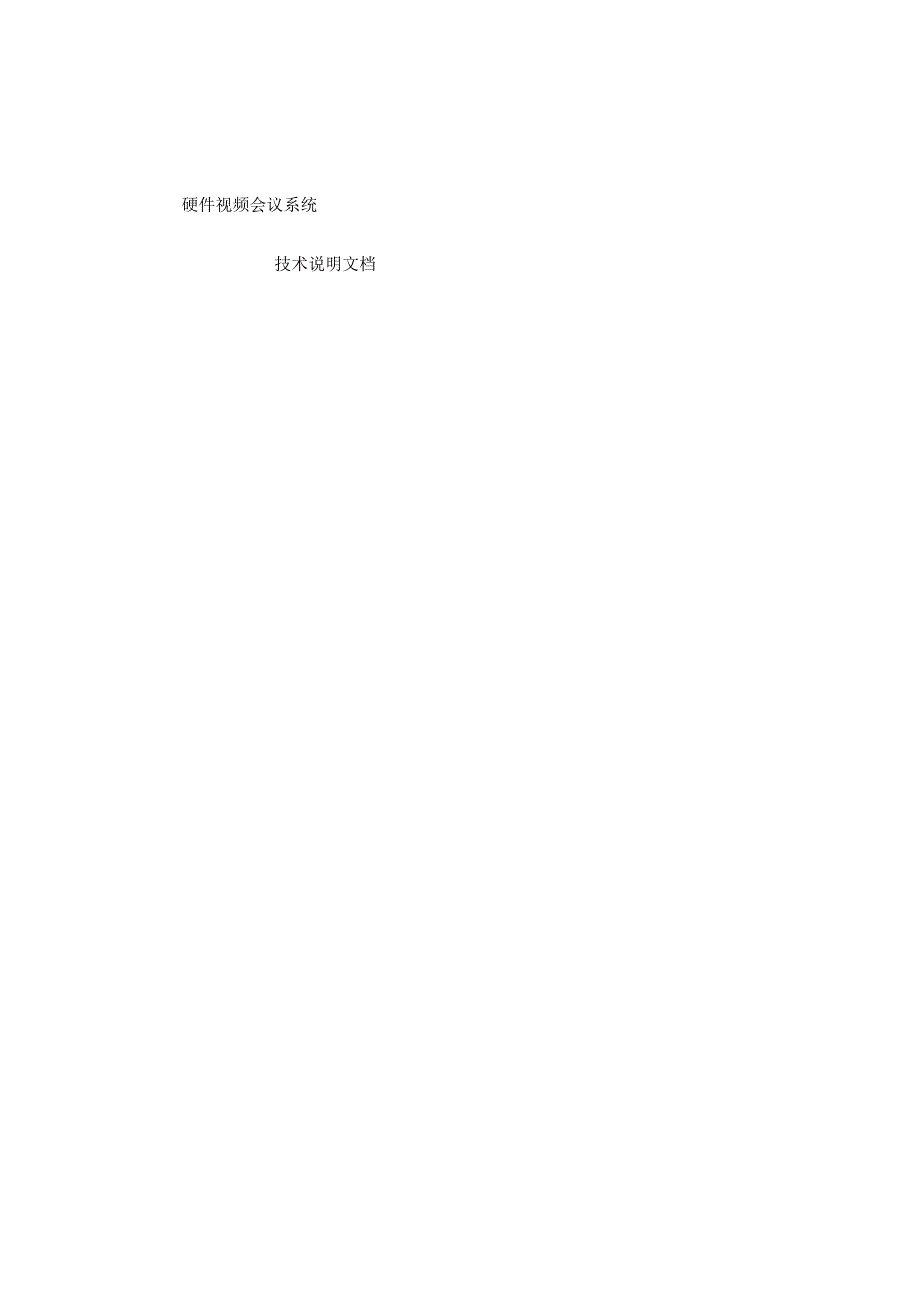

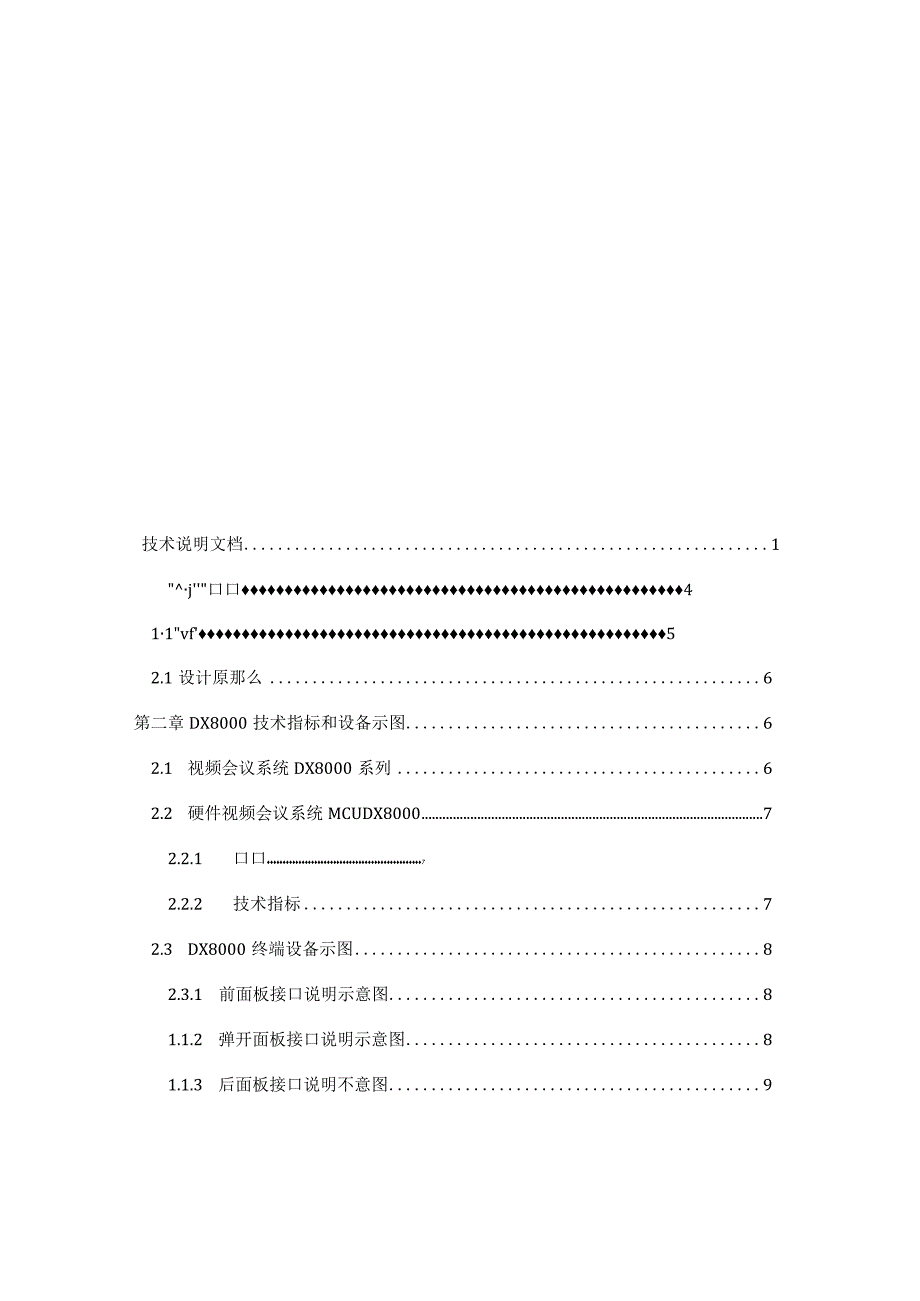

1、硬件视频会议系统技术说明文档技术说明文档1j口口411vf52.1设计原那么6第二章DX8000技术指标和设备示图62.1 视频会议系统DX8000系列62.2 硬件视频会议系统MCUDX800072.2.1 口口72.2.2 技术指标72.3 DX8000终端设备示图82.3.1 前面板接口说明示意图81.1.2 弹开面板接口说明示意图81.1.3 后面板接口说明不意图91.1.4 J.义才、/Oi92.5多会议模式121.1.1 1121.1.2 多分屏会议121.1.3 会议的召开方式121.1.4 会议限制12第三章产品特色133.1 UItraSync视讯同步增强技术概述133.2
2、DX8000技术特点与优势133.2.1 拥有独立自主的知识产权133.2.2 极高的性价比133.2.3 强大音视频处理水平143.2.4 强大的多媒体功能143.2.5 超强的网络适应水平143.2.6 独特的数据会议功能143.2.7 随需定制灵活性强143.2.8 用户扩展性强143.2.9 灵活的组会模式143.2.10 售后本钱低153.2.11 平安性高15第四章DX8000多媒体视频会议系统介绍154.1 系统功能154.2 系统特点164.3 与传统视频会议系统解决方案相比拟17第一章产品概述17184.5 客户端接入方式4.6 网络适应性的介绍作为全球领先的专业视讯厂商,C
3、NKaran开发的DX系列全线视频会议产品是基于Intbnet的网络视频会议系统,是一个集视频、音频、数据为一体的多媒体信息等业务在内的交互视频数据通讯解决方案.采用该系统可以使全球的用户进行点对点不通过任何中间环节进行实时、快速、准确的交流和沟通,解决跨地域实时沟通和治理的需求，既具有传统硬件视频会议高清楚图像的优势，又具备当前软件视频会议产品的数据协作等功能.是目前国内唯一一种将两者优势完美结合的远程视讯产品.DX8000多媒体视频会议系统是一整套基于Internet、将高质量的音视频技术与强大的交互式多媒体数据功能相结合的系统，以CNKaran公司的核心视讯技术（UltraSync技术）
4、为根底,并创造性地利用了虚拟分布式多级智能中转技术解决多路音视频的分发限制J,有效解决了媒体交换中媒体限制与处理造成的问题,在多点连接中使用的MCU设备.通过自主研发并制订了扩展模块限制协议标准，极大提升了限制信令传输的可靠性；采用多种媒体优化、传输优化技术增强系统的关键功能.为各种网络应用环境提供了一个稳定可靠、经济实用、功能强大的网络视频交互系统.DX8000可广泛地应用于政府、企业、教育、医疗、安防等各种行业和领域，可开展远程商务会议、远程教育、远程医疗、客户效劳、培训咨询、电子政务、远程招聘等业务.DX8000采用H.263H.263+/H.264视频编码标准，语音采用G.723.1G
5、711G.712/G.722.1等编码标准.由于系统中主要采用了UltraSync视讯同步增强技术,使得产品的图像更为清楚流畅；声音连续无杂音；更增加了强大的数据协作功能,能够适应ADSL、ISDN、DDN等多种网络环境.1-1设计依据本方案建设范围内的活动均遵守国家现行的标准与标准,对我国未制定的规范,那么参照相应的国际标准执行.本方案主要遵循以下设计依据.国家公布的相关法律、法规、标准；YD5032-2004?会议电视系统工程设计标准？；YD5033-2004?会议电视系统工程验收标准？；GB/T16858-1997?采用数据链路协议的会议电视远端摄像机限制规程？；YDNO75-1998
6、中国公众多媒体通信网网络治理标准？；YDNO77-1997?中国公众多媒体通信网技术体制？（暂行规定）.21设计原那么1 .先进性原那么遵循有关国际标准和国内外有关的标准要求；采用当今最新和尖端的it、通信、多媒体处理和视频会议等的成熟技术.2 .标准化原那么严格根据国际和国家标准设计,特别是要提供标准接口，使系统具有较高的兼容性,能够与其它国内外主流厂家的设备系统平滑连接和互通.3 .平安性原那么系统应具有高度的平安性举措和加密系统,有效抵抗网络病毒和黑客等的攻击,具有防火墙功能.具备严格的授权和认证机制.4 .可靠性原那么系统结构集成度高,能够保证7*24小时不间断地稳定可靠运行,适应工
7、作环境水平强,故障率低.5 .灵活和可扩展性原那么系统设计要考虑今后网络和业务的开展，留有充分的扩充余地，能够方便地实现视频系统的扩展与升级.6 .易操作性原那么采用基于WEB的图形化操作界面,全中文人机对话模式,易于操作、维护和治理.7 .经济实用性原那么在满足系统各项性能指标和功能要求的前提下，应力求较小的投入本钱,追求较高的性能价格比.DX8000技术指标和设备示图2.1 视频会议系统DX8000系列CNKaranDX8000视频会议系统采用全球领先的技术,支持硬件视频会议效劳器MCU、硬件视频会议终端、软件视频会议终端互联互通,为客户在各种场合的应用提供了全面的视频会议解决方案.2.2
8、 硬件视频会议系统MCUDX8000在中央机房放置MCiJ,由于MeU处于网络的核心部位,担任着最重要的会议实施任务,它的性能将直接影响到会议效果,从而影响整个系统工程的进行.DX8000系列是IP视频会议多点限制器MCU(MUtiPointControlUnit),采用高度集成化设计,集视频、音频和数据通讯于一体.其所使用的硬件设备均经过精心挑选和多项测试，电气性能稳定；配合视频会议终端,为用户提供了画质清楚、动作流畅的视频通讯,更为用户提供了遍布全球的可视化通讯效劳.2.2.1 产品样图2.2.2 技术指标 通讯协议：H.323 视频编解码：UltraSync(基于H.264、MPeg4协
9、议) 音频编解码：UltraSync-AEQ支持G.711、G.722、G.722.1、G.723.1标准压缩算法,原声 用户治理：可通过Web方式实现 网络接口：10/100MBaSC-T网络接口 网络媒介：DDN.ISDN、ATM、SDH、VPN、卫星专线、ADSL等线路 电气特征：交流电压：220V30%工作频率：50Hz10% 防火墙：跨越路由器及防火墙,保证系统平安 MCU支持内、外网转发 提供基于Web的远程会议治理功能 可举行多组多人会议 系统支持热启动 MCU对所举行的会议通讯进行必要的数据记录 提供多种图像分屏模式 语音支持多通道混频2.3DX8000终端设备示图2.3.1前
10、面板接口说明示意图3.2.2弹开面板接口说明示意图前端USB接前置麦克M输兼容ITHH.323及H.320视频标准协议 UltraSync H.261 H.263+ H.263+ H.264音频编码协议eUltraSync-AEQ G.723.1 G.711 G.712 G.722.1连接端口 2XRCAYl.0输入（可扩展为6路输入） IXRCAVideO输出 IXVGA输出 2X3.5音频输出插座 2义3.5麦克风输入插座 1X3.5线性输入插座 4XUSB2.0插口 1X10/100M以太网插座视频格式NTSC/PAL视频分辨率 352X288 640X480 704X576数据协作 电
11、子白板和聊天室 文件传输 程序共享 影音播放 远程录像.平安AES128bit力U密技术环境规格 运行温度：0至40度 运行湿度：15至80%R.H.（无凝霜） 存放温度：-40至70度 存放适度（无凝霜）：10%至60%物理特性终端设备尺寸（宽/深/高）：39OmmX348mmX56mm终端重量:约5Kg技术参数拾音类型：背极电容式指向性：超心型频率响应：40-16000Hz信噪比：72db2.3.5设备不意图2.4DX8000系统结构图2.5多会议模式2.5.1 多组会议本次建设的视频会议系统可以同时召开多个会议，这样可以同时满足系统内同时产生的多个的远程视频会议的要求.不同的会场之间进行
12、不同方面的工作会议，比方：XXX和XXX开会的同时,XXX和XXX也要开会多个工程同时进行会议沟通，比方:XXX和XXX开会的同时,XXX和XXX也要开会2.5.2 多分屏会议MCU支持标准的16分屏,可在会议进行中任意选择和更改分屏显示模式，分屏中每个窗口的图像可以是指定的,也可以是手动切换.2.5.3 会议的召开方式召开全网大会需要严格定义与会者.在会议开始前确定参加会议的会场,非定义的与会者不允许参加会议,可为会议加锁,禁止任意终端参加会议,充分保证了视频会议系统的会议平安.可以立即召开会议.2.5.4 会议限制视频会议系统具备丰富的会议限制手段，可以根据不同会议的需要，选择最适应的限制
13、方式.(1)主席限制模式主席限制方式，由治理员进行视频的切换,可以完成如下视频任务同步视频,使各分会场观看主席的图像播送任意一个会场,使所有的点观看其图像主席轮巡观看各个分会场的图像.(2)会议自由模式具备自由模式,参会人员可以各自观看各会场画面,而主会场可指定观看任一分会场画面,或自动轮循观看各分会场画面.第三章产品特色3.1 UltraSynC讯同步增强技术概述CNKaran自主研发的UItraSync的远程视讯技术UltraSync视讯技术正是针对MCU在功能上的丰富而开发设计的全新技术,是远程视讯领域具有开创性的一次技术革命.该技术基于H.323视频标准协议，内核采用全频硬件压缩方式，
14、将图像、声音、数据等三方面高精度处理模块完美地集成在其内核当中,使图像、声音、数据在互联网当中可进行自由的连接与共享,提供位于不同地点的多个用户之间的实时互连,将高清楚动态图像信息、高质量话音完全复原,使得数据可供多点用户共享与修改，以获得身临其境的体验.下列图为基于UItraSync技术的DX8000产品网络拓扑结构图：3.2DX8000技术特点与优势3.2.1 拥有独立自主的知识产权UltraSynC视讯技术是由CNKaran设在美国的远程视讯技术开发实验室独立研发的,系统采用国际领先的视频音频编码技术和数据流技术,正在中国申请专利保护.3.2.2 极高的性价比DX8000视讯系统采用全频
15、硬件压缩技术；产品体积小巧，系统平安稳定，图像声音复原真实,多媒体数据可自由共享.具有强大的多视频处理功能,动态视频分辨率可达640*480,视频图像逼真,色彩艳丽.3.2.4 强大的多媒体功能DX8000提供了领先的多点电子白板、文件传输、程序共享、影音播放、远程录像及画面拍照等功能.3.2.5 超强的网络适应水平灵活适应各种复杂的网络环境，随时随地的沟通，使用户“能上网即可使用视频会议.3.2.6 独特的数据会议功能强大的数据协作水平,便捷地实时录像、保存及回放，支持共享桌面功能可以轻松浏览动态网页，使会议内容更加丰富多彩,把单一音视频会议提升到了另一个高度.3.2.7 随需定制灵活性强可
16、以根据用户现有的网络条件、硬件环境,将原有设备与DX8000对接,不仅可适应不同类型不同规模的会议,也大大节约了客户的本钱.另外,还可根据客户的具体需要,对功能、操作习惯进行人性化设计,为客户品牌形象进行定制.3.2.8 用户扩展性强DX8000可实现16点用户的扩展,并保证完美的图像及声音效果.3.2.9 灵活的组会模式任何一个终端均可作为主控端发起会议，多点环绕直通,信号直达终端.安装、操作简单,免维护.3.2.11平安性高DX8000采用独有的AES128bit加密技术,完全保证了视讯传输过程中的平安性.第四章DX8000多媒体视频会议系统介绍4.1 系统功能提升企业决策效率分布在不同地
17、域的企业分支机构,借助DX8000系统,可以随时随地与总公司进行沟通,不需要浪费时间在旅途上,为企业缩短了决策时间,提升了部门的运作效率!节省企业运营本钱只需支付固定的上网费用，就可以为企业节省大量的差旅费和通讯费；同时为您与客户之间建立起一种无需任何费用，既方便又快捷的沟通方法，为企业赢得了人际财富！企业培训网络面对面企业规模的日益扩大，机构的日益分散，让员工的业务培训和思想工作变得困难重重,集中式培训消耗大量的资金和时间DX8000系统将帮助企业建立基于互联网络的培训教室,让远在天边的老师与学生面对面的交流和沟通，实现企业远程教育和培训的梦想！便捷的协同办公桌面共享：使用桌面共享技术可以方
18、便的将桌面操作情况和操作步骤共享给全体与会人员，使协同工作、应用培训等功能轻松而方便.电子白板：用户可以利用白板自由地绘制、书写任意可视化信息,方便所有的与会成员进行交流，白板和标注均是矢量化的,支持缩放和存储.文档共享：用户可以将OffiCe文档共享出来供所有与会人员观看,并允许操作人进行标注、勾画等操作.幻灯播放：主讲人可以根据自己的意愿播放幻灯片并讲解,完全支持PowerPoint中的动画效果和多媒体文件播放,让远程教育和培训真正成为现实.协同浏览：所有与会人员可以同步浏览网络上的资讯信息,并支持多网页浏览.文字交流：与会人员可以利用公共文字交流平台进行文字交流,也可发起与某个与会人员之
19、间的点对点文字沟通.独立即时消息平台：独立于主程序的即时消息平台方便用户随时与团队同事进行沟通和交流,企业不必再担忧员工使用群众聊天工具而浪费工作时间.会议通知：在发起会议的同时,可利用即时消息发送会议通知.文件传输：即时消息系统集成文件传输功能,可以方便的将某个文件实时地传送给某个与会人员或全体与会人员.4.2 系统特点注重实用性：DX8000除远程会议以外,协同办公、远程业务讨论、远程招聘等其它形式的应用也更加广泛.通信可靠性：在远程会议、业务讨论、远程招聘的过程中,DX8000系统对音、视频质量和通信提供了可靠、稳定的保证,并针对会议平安提供了口令保护等举措.网络通用性国内的网络环境相对
20、复杂：在国家级、政府级单位往往有自己的专网和丰富的带宽资源,而大局部中小企业那么没有自己的网络,需要租用电信部门如ADSL、ISDN等通讯速率较低网络.针对不同的网络环境（DDN、ISDN、LAN、ADSL等等），DX8000系统提供了不同的产品和解决方案.组会多样性DX8000系统提供了多种不同的应用，例如：远程会议、协同办公、远程业务讨论、远程招聘、行业会议、行政治理会议（文件传达、工作总结汇报及通报）等以及交互式公众教育等等.传统视频会议解决方案中包含硬件远程教育和软件视频会议两种解决方案.传统的硬件解决方案中最大的缺憾是需要固定的线路和固定的会议地点，并且依赖于昂贵的硬件投资.因此对于
21、大范围远程会议的召开，无论是根底建设还是会议的召集都存在很大的局限性,并且缺乏治理的灵活性.而DX8000远程教育系统那么是在传统的硬件产品上进一步开发,使所有的客户在建立远程会议网络时,不需要考虑购置价格昂贵的MCU,即可轻松搭建系统平台.而系统内设的多方治理功能，使得用户在使用过程中可随时切换角色，建立起灵活的治理机制.传统的软件解决方案中多点限制单元(MCU)均采用软件方式设计，用以实现多点信息交换的功能,而对于MCU中多点媒体限制(Me)和多点媒体处理(MP)而言，带宽和效劳器系统的限制是所有软件解决方案中难以克服的瓶颈，直接影响效劳系统的稳定、视频图像的质量以及会议的容量.而DX80
22、00视频会议系统MCU的使用，UltraSync视讯技术正是针对MCU在功能上的丰富而开发设计的全新技术无论是UCS系统还是DCS系统均采用目前最为先进的音视频编解码技术,不但保证了高质量的音视频,还为标准的多媒体文件建立了高速的数据传输平台.视频会议系统整体功能结构的合理性也影响着远程会议的效果,传统的软硬件产品往往都是将一些一体化嵌入式的会议产品用在会议当中，虽然可以解决一些地域间音视频的传输问题,但并不是一个专门针对公司协同办公系统设计的完善产品.而DX8000多媒体视频会议系统那么是遵循国际上通用的协议标准,专门针对我国现在的企业开展状况开发设计的一整套产品.其中不但包括了原有的音视频传输,而且将远程协同办公系统、个人桌面协同办公系统、多媒体录播系统多种专门针对企业应用而开发的功能融为一个整体,成为一个具有很强专业性与针对性的产品.点对点接入：点对点演示时，以分会场身份登陆,直接呼叫其它终端IP地址.多点接入：多点接入在演示时，以主会场身份登录，由各分会场呼叫主会场的IP地址.4.6网络适应性的介绍使用DX8000时,我们建议使用2M带宽以上的网络,具备固定的IP地址,并且保证会议终端设置为外网固定IP,上层没有路由器、交换机等设备.如果使用路由器,视频会议终端内的IP地址需在路由器中的DMZ一项内，相对应的进行设置.并保证其它IP地址没有过多的占用带宽.
