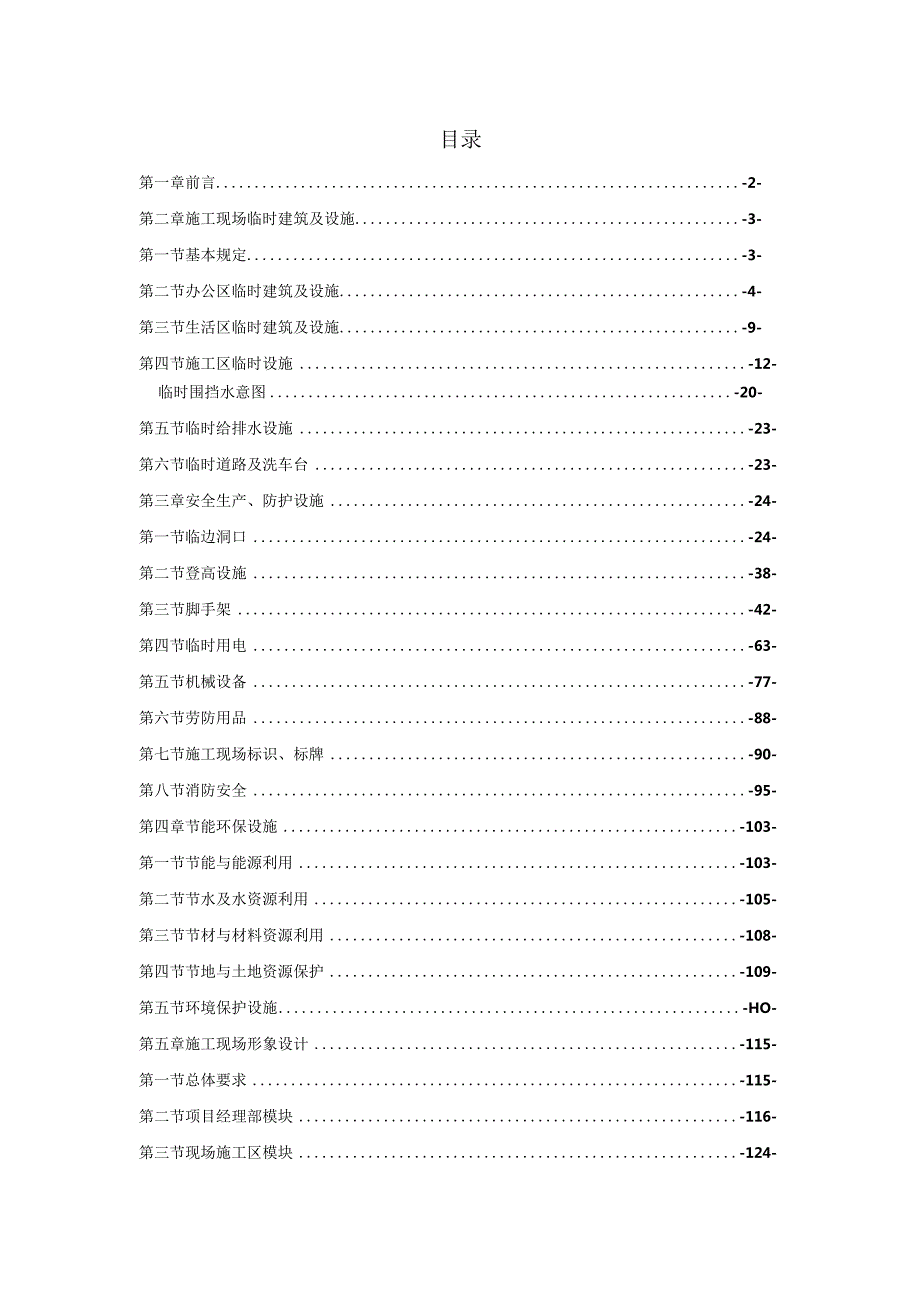

1、目录第一章前言-2-第二章施工现场临时建筑及设施-3-第一节基本规定-3-第二节办公区临时建筑及设施-4-第三节生活区临时建筑及设施-9-第四节施工区临时设施-12-临时围挡水意图-20-第五节临时给排水设施-23-第六节临时道路及洗车台-23-第三章安全生产、防护设施-24-第一节临边洞口-24-第二节登高设施-38-第三节脚手架-42-第四节临时用电-63-第五节机械设备-77-第六节劳防用品-88-第七节施工现场标识、标牌-90-第八节消防安全-95-第四章节能环保设施-103-第一节节能与能源利用-103-第二节节水及水资源利用-105-第三节节材与材料资源利用-108-第四节节地与土

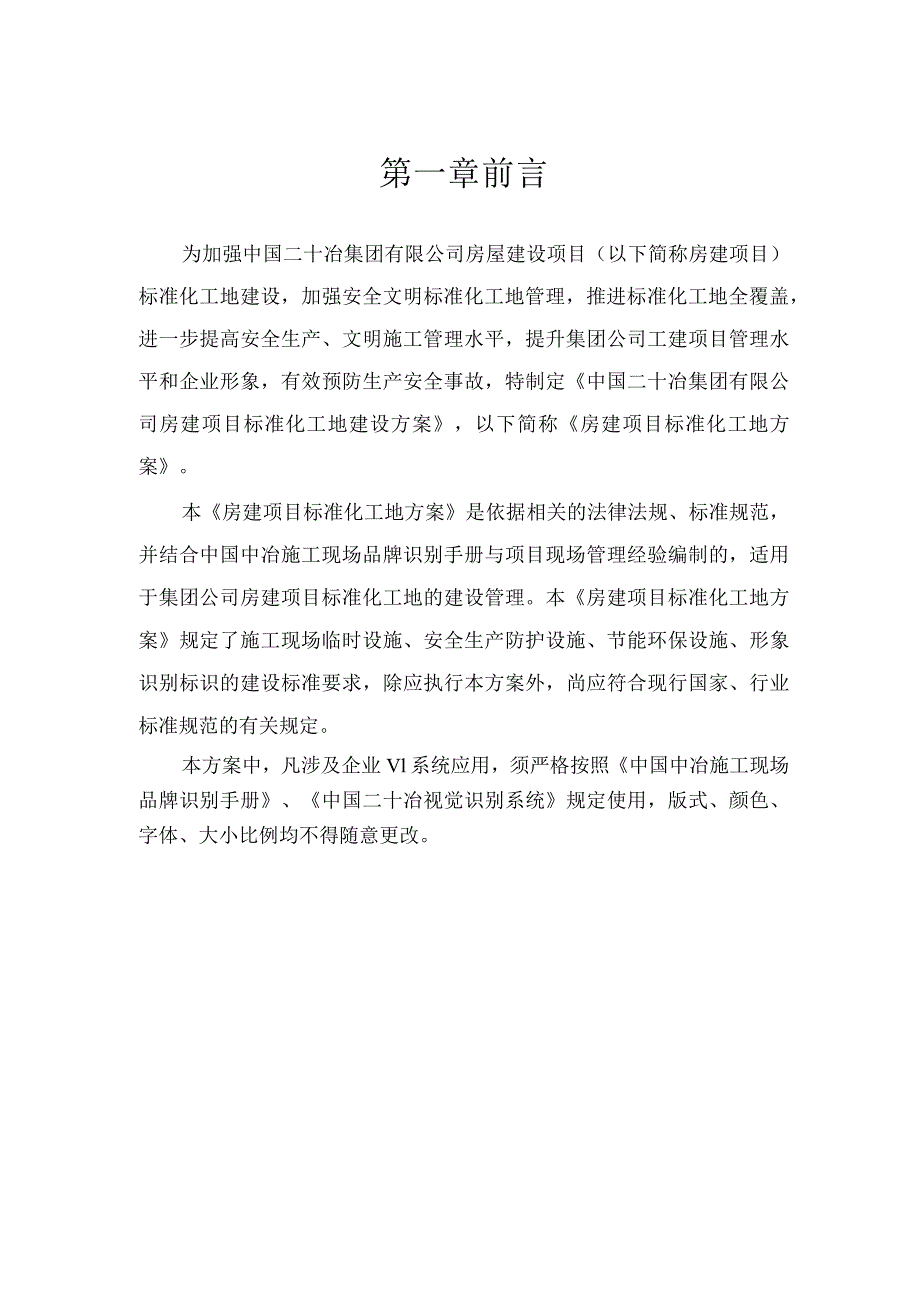

2、地资源保护-109-第五节环境保护设施-HO-第五章施工现场形象设计-115-第一节总体要求-115-第二节项目经理部模块-116-第三节现场施工区模块-124-第四节其他辅助模块-138-第一章前言为加强中国二十冶集团有限公司房屋建设项目（以下简称房建项目）标准化工地建设，加强安全文明标准化工地管理，推进标准化工地全覆盖，进一步提高安全生产、文明施工管理水平，提升集团公司工建项目管理水平和企业形象，有效预防生产安全事故，特制定中国二十冶集团有限公司房建项目标准化工地建设方案，以下简称房建项目标准化工地方案。本房建项目标准化工地方案是依据相关的法律法规、标准规范，并结合中国中冶施工现场品牌识别
3、手册与项目现场管理经验编制的，适用于集团公司房建项目标准化工地的建设管理。本房建项目标准化工地方案规定了施工现场临时设施、安全生产防护设施、节能环保设施、形象识别标识的建设标准要求，除应执行本方案外，尚应符合现行国家、行业标准规范的有关规定。本方案中，凡涉及企业Vl系统应用，须严格按照中国中冶施工现场品牌识别手册、中国二十冶视觉识别系统规定使用，版式、颜色、字体、大小比例均不得随意更改。第二章施工现场临时建筑及设施第一节基本规定1、统筹规划施工总平面布置，施工区域划分和临时场地占用应符合项目总体施工部署和施工流程的需要，避免相互干扰。2、临时建筑及设施的建设应符合消防、卫生、环保和节约用地的有
4、关要求。3、建筑结构选型应遵循可循环利用的原则，临时用房应优先选用箱式组合房、装配式轻钢结构板房，食堂、浴室、厕所也可采用砖砌。4、临时建筑的层数不宜超过两层，办公区、生活区和施工区应分区设置，采取相应的隔离措施，并设置导向、警示等标识。5、施工现场临时建筑和设施建设应编制专项施工方案或在施工组织设计中陈述，并经审批后实施。6、施工现场临时建筑及设施的建设、使用除应符合本方案要求外，尚应符合国家行政法规和现行标准规范的规定Q第二节办公区临时建筑及设施1、主要内容办公用房、办公设施、办公区大门及围墙等。2、办公用房建设标准要求色彩内外墙乳白色，骨架中冶蓝，屋面中冶蓝，颜色符合集团公司视觉识别系统
5、要求。层数、层高不超过两层，层高不低于2.6m面积项目经理室：S=18m2项目副经理、总工等管理人员：S=9112人其他管理人员：人均4至6会议室：36m2S18m2结构箱式组合房或装配式轻钢结构板房材质办公用房所用材质必须满足国家安全消防标准要求3、办公设施标准要求色彩不宜超过两种，颜色应统一告知牌室内统一高度悬挂告知牌，告知牌颜色符合集团公司视觉识别系统要求。空调外机外机安装在办公楼背面，安装高度、管线走向整齐划一。装配式轻钢结构办公楼参照图（建议房建参照）箱式组合办公房参照图（建议工建参照）4、办公区大门（1）无门楼式大门建设标准要求标语待定MICC中国中冶MCC中国中冶标语待定20cm
6、50cmIoOCm50cm要求在施工现场，一般采用无门楼式大门。常用6米、8米两种。规格对开或四开门。总宽度为6-8米，高度为2米，对开门每扇门面积为3x2米，四开门每扇门面积为2x2米（宽X高）。材质金属管焊制或为薄铁板色彩白色或不锈钢本色版式组合文字组合：每扇门正腰安装一块面积为1x2米或1x3米（宽xi）的薄铁板或宝丽板，颜色为白色，上面喷涂B式组合（覆盖门板面积的二分之一）O门柱：门柱为砖砌，截面尺寸建议为08x0.8米,高度为2.2米，其中0.2米为柱帽高度，柱帽为梯形，顶面积为06x0.6米。门柱通体为灰色。两柱帽上方可加灯箱，各单位根据需要自行决定。制作规范闹市临街项目门柱制作可
7、采用白色瓷砖贴面，以减轻污染，降低维护成本。用白色水泥与108胶调和，刮腻子23遍，再用外墙防水白色涂料粉刷23遍，耐用不易脱皮。80cm82.5cm135cm82.5cm80Cm +I6m无门楼式大门6M示意图180cmnMCC中国中冶MCC中国中冶I12n80cm200cm200cmI800ncm20cm50cm100cm50cm无门楼式大门8M示意图(2)门楼式大门建设标准要求尺寸详见下图，门宽8m,门高1.8m；门柱1x6m,门楣1.5x12m。材质门柱：不锈钢、钢管，也可普通钢管外包薄铁板或其他板材。门柱而板：户外喷绘PP印材颜色按照下图色彩标识，采用户外喷绘，贴覆于铁皮门上。版式门
8、楣标识与文字组合：标识尺寸见下图，文字内容分为两排，上排为中国二十冶集团有限公司全称，下排为承建XX工程。(注意：此为非标准组合，只限于门楣上使用。)注：如施工当地政府在规格、繁体字上有要求，规格按当地政府规定制作。2Scm 上鲍 1申中冶HcmJSan中国xxxx集团有限公司U 1承建mXXXXXXm工程 2Sn -标 语 待 定中 中 Mc6ouMcmC1M60YO KOCO M0Y0K40Comoyokio(3)电动伸缩门楼式大门示意图包括整体移动式电动门和伸缩式移动大门O整体移动式电动门：文字组合的制作同上。伸缩式移动大门：在门内正前方制作A式组合品牌墙。5、停车场办公区划定专门区域作
9、为停车场，停车场地面硬化或植草稽，并设置指示牌。第三节生活区临时建筑及设施1、主要内容宿舍、食堂、浴室、厕所等2、宿舍建设标准要求色彩内外墙乳白色，骨架中冶蓝，屋面中冶蓝，颜色符合集团公司视觉识别系统要求。层数、层高层数不超过两层，层高不小于2.6m。面积人均3.5m,每间不超过8人。结构/材质箱式组合房或装配式轻钢结构板房；材质必须满足国家安全消防标准要求。职工宿舍布置参照图3、食堂建设标准要求食堂内部布置参照图色彩内外墙乳白色，骨架中冶蓝，屋面中冶蓝，符合集团公司视觉识别系统要求。位置与厕所、垃圾站等污染源的距离不宜小于15m,且不应设在污染源的下风侧。层数采用单层结构，顶棚宜设吊顶。平面
10、布置设置独立的操作间、储藏室和燃气罐储放间，生熟操作分区设置。卫生设施设置冲洗池、清洗池、消毒池、隔油池；地面应做硬化和防滑处理；设置密闭式潜水桶。11lLn：II1I=Lp丁图匚一日ddbdfl.dcc11EngggcrCrPUF-CLhcLb0_JziCLBEuoJ食堂布置示意图4、浴室及厕所建设标准要求浴室设置淋浴间，淋浴喷头间距不小于1m,宜采用节水型阀门，地面贴防滑地砖，设置排水沟，淋浴器与员工的比例为1:15,设置储衣柜或挂衣架。厕所形式水冲式厕所厕所位置与食堂的距离不宜小于15m,且设在食堂的下风侧。厕所厕位男厕每40人设置一个，女厕每20人设置一个。厕位要求厕位间距不应小于90
11、0mm,厕位间隔板高度不应低于900mmo地面硬化和防滑处理卫生设施有符合抗渗要求的带盖化粪池厕所外部效果参照图厕所内部布置参照图第四节施工区临时设施主要包括仓库、材料构件及设备堆场、预制加工场、标养室、现场休息亭等。1、仓库及周转库房建设标准要求色彩内外墙乳白色，骨架中冶蓝，屋面中冶蓝，色彩符合集团公司视觉识别系统要求结构/材质箱式活动房、轻钢活动板房；材质必须满足国家安全消防标准要求面积根据工程实际情况确定存放要求分类存放、排列整齐、悬挂标签、通道畅通，不得存放易燃易爆危险物品。仓库外观参照图仓库标识牌仓库内部设备摆放参照图2、材料、构件及设备堆场建设标准要求类别堆场建设标准要求钢筋/管材
12、场地平整坚实、排水通畅，材料分类堆放、端头整齐、挂牌标识，存放于U型料架内，U型料架采用槽钢或脚手管制作。钢构件按安装顺序分区堆放，场地平整坚实、排水通畅，底部垫高2(X)mm,堆放高度以计算为依据。设备有序摆放，场地平整、高于周围地面，排水通畅，清洁度要求高的地面需硬化。油脂/油料分类存放、标识明确、远离热源、避免阳光直射，露天存放采用篷布遮盖电线电缆分类存放于库房施工废料废料堆放场用脚手管围成，堆放整齐，定期处理。钢筋摆放参照图脚手管摆放参照图箍筋摆放参照图管道摆放参照图钢结构摆放参照图钢结构摆放参照图3、预制加工棚建设标准要求(1)钢筋加工棚建设标准要求2-2 融 M材料方钢、工字钢或钢
13、管，彩钢板。地面C15混凝土,厚IoOmmo防护如位于塔吊工作半径范围内应采取双层防护，彩钢板上满铺脚手板或模板。钢筋加工棚示意图钢筋加工棚效果参照图Biimiiii木工加工棚效果参照图预制加工场地标识牌示意图（2）预制加工场地标识牌的制作要求见下表及示意图版式以例图文件效果为准，二十冶简称、宣传口号必须表现。尺寸宽600mm高30Omm颜色底色色阶为：C100M60Y0K0MCC20水印效果（透明度20）材质不锈钢、户外PP印材摆放方式可再次利用移动式，摆放适当位置设置要求基本要求（强制执行）60Onm（3）现场钢结构加工场建设标准要求布置原则按照流水线布置原则，从原材料堆场至成品区均布置在
14、龙门吊覆盖范围。地面采用硬化处理或搭设预制平台封闭要求喷砂区采取封闭措施现场钢结构加工场地参照图4、现场标养室建设标准要求形式根据建设规模大小可设置成品标养箱或建造标养室结构箱式活动房或装配式轻钢结构板房，保温隔热。地面现浇混凝土地面试块养护采用水池养护或喷淋养护室内要求养护室室内温度203。,相对湿度90%以上。成品标养箱参照图5、现场休息亭建设标准要求标养室试块放置效果参照图材料/材质钢管或方钢，彩钢板；材质必须满足国家安全消防标准要求设施配置密封式保温水桶、人员座椅和灭火设施。休息亭参照图一-工安全情M千万三LdLliiIlIih忌*整休息亭参照图二6、施工区临时围墙建设标准要求（1）砖
15、砌式临时围墙建设标准要求颜色颜色为白色，其中围挡下端0.3米高为蓝色。尺寸要求市区及主要路段的围挡高度高2.5m,一般区域围挡高度1.8m。结构形式破砌抹灰粉刷（市区严禁使用粘土砖砌筑）强度要求墙柱和基础砌筑应符合相关技术规范和标准。围挡的稳固度，应满足抗12级以上大风。（2）金属式临时围墙建设标准要求颜色白色板、蓝色板、蓝色板与白色板组合。其2米的高度及中冶标识的组合图形不变；若彩板颜色为白色，下端0.3米高为蓝色，自大门边第二块板起每隔5-8块板设B式组合尺寸在0.8x0.16米（宽X高）之间；若彩板颜色为蓝色，下端0.3米高为白色，自大门边第二块板起每隔5-8块板设B式组合尺寸在0.8x
16、0.16米（宽X高）之间,其他宣传标识要符合集团公司视觉识别系统要求。尺寸要求市区及主要路段的围挡高度高2.5m,一般区域围挡高度1.8mo材质围墙：彩钢板，承重结构：脚手管或角钢。强度要求立柱间距不应大于3.6m,横梁与立柱之间应可靠连接，并应设置斜撑。临时围挡示意图7、施工现场门禁系统建设标准要求设置要求现场施工作业人员通道设置门禁系统设备要求进出闸机、动态显示屏、监控摄像头等。进出闸机控制系统与动态显示屏联网，实时显示人员进出场情况。信息录入确保现场有关人员基本信息及时录入门禁系统，并做好门禁系统原始数据的保存和备份工作。保安管理设置门禁系统保安看守值班室，确保门禁系统发挥应有的作用。工
17、地门禁入口参照图8、门卫室建设标准要求1、铝合金材质，则保持其本色，房檐边缘部分、门窗外围及房体边角均刷5厘米宽的蓝色带；规范要求2、普通材质，则蓝檐、蓝脚、门框、门扇、窗框、窗扇内外均须为蓝色；3、门上须粘帖门牌，形式参见中冶品牌识别手册办公室门牌。4、室内责任制度图牌，形式等同于办公室内图牌。门卫室示意图第五节临时给排水设施名称给排水建设标准要求敷设形式埋地敷设，设砖砌带盖水表井。给水敷设要求生产、生活用水各自独立，接入端设止回阀。排水敷设要求根据平面布置和地形设置排水沟，每隔50m设置跌水井，经沉淀池沉淀后排入市政污水管网或指定排放点；食堂排水单独敷设，设置隔油池；厕所设置化粪池，排入指
18、定排放点。第六节临时道路及洗车台名称建设标准要求临时道路硬化处理，单车道宽度4m,双车道宽度为7m,道路两侧设排水沟。洗车台车辆出入口设置洗车台，配置高压水枪或全自动冲洗设备。通过式冲洗设施参照图第三章安全生产、防护设施第一节临边洞口1、一般防护栏杆适用范围基坑临边防护、楼层临边防护、屋面临边防护、阳台临边防护等各种临边及边长大于150Omm洞口防护。组成材料直径48mm钢管、扣件、木板或钢板。安装要求1、防护栏杆由上下两道横杆和栏杆柱组成，上杆离地高度为11.2m,下杆离地高度0.50.6m,立杆间距S2.0m,栏杆下部设N0.18m高的踢脚板。2、栏杆立柱与地坪连接采用固定钢靴或地坪预留插
19、孔。颜色要求防护栏杆经防锈处理，刷黄黑250mm相间的警示油漆。一般防护栏杆搭设参照图网片式工具化防护围栏制作安装参照图2、网片式工具化防护围栏适用范围地面施工区域分割、基坑周边防护、楼层临边防护等各种临边防护。制作、安装要求1、立柱采用40x4Omrn方钢，在上下两端250mm处各焊50x50x6mm的钢板，中间设置Iomm螺栓固定连接。2、防护栏外框采用30x3Omm方钢，长1900mm,高1200mm,底下20mm处加设钢板作为踢脚板，中间为网孔20mm的钢丝网o3、立柱和踢脚板表面刷红白相间油漆警示，钢丝网刷红色油漆，并张挂“当心坠落”安全警示标牌。3、无外脚手楼层临边防护栏杆适用范围
20、无外脚手架的各楼层临边。组成材料直径48mm钢管、扣件、木板或钢板。安装要求1、栏杆高度1.8m,三道杆设置，下设不小于0.18m的踢脚板。2、栏杆立柱与楼板采用固定钢靴连接。3、栏杆内挂密目网。颜色要求防护栏杆经防锈处理，刷黄黑250mm相间的警示漆。无外手搂层边防沙栏杆效果S4、电梯井防护门1）电梯井口单开防护门适用范围适用于门洞宽9001200mm的电梯井口防护。组成材料35x35xl.5mm方管、钢板网、3mm钢板。安装要求制作安装参照电梯井口单开防护门示意图。铁链固定用膨胀螺栓，安全门离地50mm。颜色要求防护门下部挡板刷黄黑相间警示漆，宽度150mm、60度斜向布置，其余位置刷桔黄
21、色。电梯井口单开防护门示意国2）电梯井口双开防护门适用范围适用于门洞宽12001600mm的电梯井口防护。组成材料35x35x15方管、钢板网、3mm钢板。安装要求制作安装参照电梯井口双开防护门示意图。钱链固定用膨胀螺栓，安全门离地50mm。颜色要求防护门下部挡板刷黄黑相间警示漆，宽度150mm、60度斜向布置，其余位置刷桔黄色。电梯井防冲门效果困电蟀井口双开防护门示意09适用范围施工升降机各楼层停层平台安全防护制作安装要求1、定型化防护门统一加工制作，各种材质规格见图注。2、物料提升机停层平台防护门插销应设在停层平台内侧，人货电梯停层平台防护门插销应设在停层平台外侧；统一向停层平台内侧开启，
22、并应处于常闭状态。3、现场安装时,采用扣件将门柱与施工电梯楼层出入口操作架进行连接。4、在铺设楼层出入平台时，将木材搁置在此门的下框上,并铺钉好模板。安装效果图6、楼梯临边防护栏杆1）螺栓连接式适用范围适用于不同斜度的楼梯段临边防护。组成材料固定钢靴、标准立柱、标准杆件。安装要求1、制作参照螺栓连接式楼梯扶手栏杆示意图；2、立杆采用固定钢靴与楼梯结构固定；3、楼梯扶手栏杆采用工具式短钢管对接扣件接头，由螺栓固定；4、杆件角度可自由选择。颜色要求防护栏杆经防锈处理刷黄黑或红白25Omm相间的警示油漆。2）内插连接式适用范围适用于不同长度，不同斜度的楼梯段临边防护。采用内插式钢管，弯头可调节，杆件
23、可伸缩。组成材料标准立柱、标准杆件、直径60mm标准弯头、固定钢靴。安装要求1、制作参照内插式楼梯扶手栏杆示意图；2、立杆采用固定钢靴与楼梯结构固定；3、标准弯头连接立柱和杆件，螺栓固定。颜色要求护栏杆经防锈处理刷黄黑或红白25Omm相间的警示油漆。楼梯栏杆三维效果图内猫式杵相的逸防护栏杆赢食用7、门窗洞口防护栏杆适用范围楼层竖向洞口高度低于800的临边组成材料标准立柱、半个旋转扣件安装要求1、根据洞口高度设一道或两道，上层栏杆离地120Ommo2、张挂“当心坠落”安全标志牌。颜色要求护栏杆经防锈处理刷黄黑或红白250mm相间的警示油漆。门窗洞口防护栏杆效果图8、预留洞口防护1）短边vl500
24、mm的洞口防护名称/用/范围盖板防护边长小于50Omm洞口O边长5001500mm的洞口。组成材料木模板、木方。直径48mm钢管、扣件、木模板、木方。安装要求用结实盖板覆盖，盖板上设置防挪动措施。设置以扣件扣接钢管而成的网格或贯穿于混凝土板内的钢筋构成防护网，上铺盖板。颜色要求刷黄黑或红白相间15Omm警示漆。500150Omm的洞口盖板防护效果图50Omm以内的洞口盖板防护效果图2)短边1500mm的洞口防护名称护栏防护适用范围短边边长大于150Omm洞口。组成材料1、工具式防护栏杆2、直径48mm钢管、扣件、安全网、木板或钢板。安装要求1、采取三道栏杆形式，立杆高度1200mm,下道栏杆离
25、地200mm,中道栏杆离地600mm,上道栏杆离地1200mm),下口设置踢脚板并张挂水平安全网。2.防护栏杆距离洞口边不得小于200mm。颜色要求栏杆表面刷红白或黄黑相间警示油漆。短边边长大于150Omm洞口防护效果图名称盖板防护适用范围各楼层预留后浇带安全防护组成材料木模板、木方安装要求1、后浇带两侧设砖砌式挡水坎，挡水坎应粉刷平直。2、用结实盖板覆盖，盖板上设置防挪动措施。颜色要求表面刷红白或黄黑相间警示油漆。九属水事X而后浇带防护效果图适用范围高层建筑施工测量口防护。组成材料50角铁、40扁钢、木模板。安装要求参考测量洞口防护示意图，洞口两侧各缩进100mm,用通常扁铁与角铁焊接，采用
26、四个角铁件与地面用4个膨胀螺栓固定。通常扁铁离地25mm,使用木模板插入。颜色要求洞口角铁用黄色，盖板刷黄黑相间警示漆，宽为80mm,斜向60度布置。测量洞口防护效果图测量洞口防护参照图适用范围各种防护栏杆立柱与混凝土地坪连接。组成材料6mm厚钢板、直径60mm钢管。制作安装要求1、6mm厚钢板，上焊IoOmm长，直径60mm钢管;2、使用膨胀螺栓与混凝土结构连接，侧面用螺栓固定钢管栏杆。颜色要求构件经防锈处理，刷桔黄色油漆。固定钢靴效果图固定钢靴参照图纸第二节登高设施1、基坑施工人员上下通道适用范围N1.5m深基坑组成材料直径48mm钢管、扣件、3mm厚轧花钢板或模板制作安装要求1、制作参考
27、图1。2、扶手高度1200mm,登高梯坡度为1:3,对梯子两侧有特殊防护要求的要挂设密目网。3、横档上铺设轧花钢板，钢板厚度3mm（见图2）。4、脚手板铺设的基坑施工上下通道要有防滑条（见图3）。颜色要求钢管刷黄黑相间250mm警示油漆。图1图2轧花钢板梯子图3脚手板梯子适用范围施工外脚手架组成材料直径48mm钢管、扣件、篱笆、阻燃密目网。制作安装要求1、搭设参照脚手架上下通道搭设示意图。2、采用直径48mm脚手管与十字扣件连接，横档上铺设跳板或竹篱笆。3、扣件连接时螺栓拧紧，要求扭矩达到40nm60nm。4、高度超过24m增设双立杆。颜色要求脚手杆刷黄色油漆。用绿色阻燃密目网围护。2、楼层施
28、工外脚手架上下通道脚手架上下通道效果图脚手架上下通道搭设示意图适用范围适用于楼层内装饰和安装作业等。1、操作平台的面积不宜超过IOm2,高度不宜超过5000mm。2、操作平台的轮子与平台的接合处应牢固可靠，立柱底端离地面不超过80mm,平台工作时轮子应制动可靠。制作与使用要求3、操作平台可采用48.3x3.6mm钢管以扣件连接，也可采用门架或承插式钢管脚手架组装。平台的次梁间距不大于800mm,台面满铺脚手板。4、操作平台四周按临边作业要求设置防护栏杆，并布置登高扶梯。5、移动平台工作使用状态时，四周应加设抛撑固定。适用范围适用于楼层内装饰和安装作业等。组成材料直径25x2.5mm钢管、较链、
29、保护链。制作安装要求1、制作参照人字梯示意图。2、由钢管焊接组成，连接端采用较链固定，并设有防护链。3、要求焊接牢固，各管件接口处焊接点必须满焊，保护链长度统一，同架体连接点牢固。4、设置防滑橡皮垫。颜色要求架体经防锈处理，刷桔黄油漆。人之梯元iHl第三节脚手架1、基本要求I1材料要求1 .钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号应采用48.3x3.6mm。2,扣件外观检查无裂纹，在螺栓拧紧力矩达到65N.m时，不得发生破坏。3.木脚手板型号3000(6000)X200(250)X50,两端采用1.6mm镀锌铁丝绑扎；4.钢筋网片式脚手采用6HPB2
30、35钢筋制作截面1200X800,钢筋格栅竖向间距400mm,横向40mm间距，用1.6mm镀锌铁丝固定在小横杆上。材料验收L钢管进场应提供产品合格证且进行验收，合格后方可投入使用。2.扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准钢管脚手架扣件的规定，扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的情况严禁使用。施工管理要求1 .脚手架安装与拆除人员必须是经考核合格的专业架子工，架子工应持证上岗。2 .架体搭设前，项目应编制专项施工方案并报上级审批。项目总工程师应组织方案交底并做好交底记录，现场作业人员应严格按方案执行。3 .外脚手架、工具式脚手架、卸料平台等
31、由项目生产经理组织，方案编制人、技术负责人、安监负责人、搭设班组参加验收。公司技术、安全部门可派人参加验收。各类验收应填写验收记录，参加验收的各方签字存档。2、落地式外脚手架基础基本要求1、落地式外脚手架基础应垫平夯实，在基础上沿外脚手架长度方向设置垫板，垫板材质可采用木脚手板或槽钢等。2 .在立杆下部15Omm处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。3 .脚手架四周设置排水沟，采取有组织排水。4 .脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m,靠边坡上方的立杆轴线到边坡的距离不应小于50Ommo割百图纵横向扫地杆构造
32、示京图1.脚手架的钢管应横平竖直，转角位置的大横杆不能超过转角200mm,小横杆外露部分应长短均匀。2 .脚手架立杆应分布均匀，一般为1500mm,大横杆应保持水平，一般为1800mm,每步脚手架应设置拦腰杆，一般为60Omm和120Omm高。3 .脚手架外侧满挂密目安全网。网体竖向连接时采取基本要求用网眼连接方式，每个网眼应用16#铁丝与钢管固定；网体横向连接时采取搭接方式，搭接长度不得小于2mmo架体转角部位应设置木材作内衬以保证架体转角部分安全网线条美观。4 .脚手架外排立杆表面刷黄色油漆，每隔一组或二组剪刀撑设置一道20Omm高踢脚板（具体尺寸见图示），固定在立杆外侧，踢脚板表面刷红白
33、或黄黑警色油漆。5 .主节点处必须设置一道横向水平杆，用直角扣件扣接且严禁拆除。红色白色踢脚板示意图4、剪刀撑与横向斜撑基本要求1 .每道剪刀撑应跨越57根立杆，与地面夹角为45。60。,杆件接长采用搭接，剪刀撑的两根斜杆均与立杆或相近的小横杆相连。2 .24米以下的外架，在架体外侧两端、转角及中间间隔不超过15米的立面上设置剪刀撑。24米以上的外架，在架体外侧搭设连续剪刀撑。3 .一字型、开口型双排架两断口必须设置横向斜撑，中间易每隔六跨设置一道。4 .高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔六跨设置一道。5 .横向
34、斜撑应在同一节间，由底到顶呈“之”字型布置，斜撑交叉和内外大横杆相连到顶。24米以下外架立面布置图脚刀獐搭设方法示意24米以上外架立面布置图层*3糠大轩H地杆基本要求1.连墙件应从第一步纵向水平杆处开始设置，在“一字型”、“开口型”两端必须加强设置连墙件。2、24m以下可采用柔性或刚性连墙件，按3步2跨梅花形布设，若采用柔性连墙件拉顶必须采用刚性连接配合良好;24m以上必须刚性连接，按2步3跨梅花形布设。连向立柱双足羽蛙与颈埋件败震柔性拉接示熊图钢管扣件刚性连堵杆示意图楔木一、蝴俄臂百角扣件钢管扣件刚性连堵杆示意图建堵件钢管扣件刚性连堵杆示意图主体红阶段体工段护求主施阶防要L施工层、拆模层、第
35、二层必须满铺脚手板，脚手板必须铺至建筑物结构。2 .从第二层起，应每隔12米设置一道硬质隔断防护，并在其中间部位张挂水平安全网。3 .脚手板铺设时严禁出现探头板，脚手板端头应用1.2mm镀锌铁丝固定在小横杆上。修工段护求装施阶防要L作业层满铺脚手板。2 .外脚手架竖向每隔12米必须满铺一层脚手板，并在中间层满兜一道水平安全网，安全网必须兜挂至建筑物结构。3 .脚手板铺设时严禁探头板出现，脚手板四角应用1.2mm镀锌钢丝固定在小横杆上。P12000ft受+装饰施工晞长7、电梯井操作架D分段悬挑电梯井操作架1 .应编制专项安全施工方案，基本要求2 .主体结构施工期间，在墙内预留180X180方孔,
36、采用2根16#工字钢作为操作架支撑。分段搭设分段悬挑，架体高度不大于20m,步距不大于1.6mo3 .在施工层张挂水平网，施工层以下每隔两层且不大于IOm设置一道水平防护。电梯井副手架分段悬拱搭设示堂图电梯弁操作架翻面示意图掾作平台平BBH3rM30OX3Ai JS工字铜示意图2）提升钢平台电梯井操作架基本要求1 .电梯井钢平台大小依据电梯井尺寸大小而定，主梁采用4根14#槽钢分两组背靠背焊接,次梁采用10#槽钢,平台板采用4mm厚花纹钢板进行焊接。2 .在墙体预留150X150方孔,采用4个14#工字钢穿墙作为架体支撑，工字钢伸出内井壁不小于300mm,端头采用300X300X4钢板进行满焊
37、3 .平台上部焊接4根60钢管套管，操作架立杆固定在套管内采用螺杆进行连接。4 .电梯井平台与井壁之间的距离应W100mm。3）电梯井防护架基本要求1 .电梯井操作平台提升离开后,采用钢管穿墙搭设网格进行防护。2 .在预留孔中穿2根48.3x3.6mm钢管，钢管外端用钢管扣件连接固定，以防滑脱。3 .在钢管平台上铺设50X100木杨，上铺硬质材料进行封闭或张挂安全平网防护。两层作一次 水平安全防 护电梯井水平防护示意图1层张全 业方安网 作下桂平电梯井水平防护示意图2基本要求L悬挑脚手架搭设前，必须编制专项施工方案，方案必须包含悬挑梁平面定位布置图。分段搭设高度超过20m组织专家进行方案论证
38、2 ,悬挑脚手架的悬挑梁必须选用16号以上的工字钢，悬挑梁的锚固端应大于悬挑端长度的1.25倍，悬挑长度按设计确定。3 .楼层预埋20U型螺杆，每道钢梁设置l6钢丝绳作为保险绳。4 .工字钢、锚固螺杆、斜拉钢丝绳具体规格、型号依据方案计算书确定。5 .锚环在混凝土浇筑前穿PVC管进行预埋，螺杆丝扣用胶带进行保护。6 .脚手架底部应按规范要求沿纵横方向设置扫地杆，悬挑梁上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木材，并满铺模板进行防护。建筑物楼展剖面图9、附着升降式脚手架基本要求1.附着升降脚手架使用单位应与具有专业资质的单位签订专业分包合同。一级资质可承担各类附着升降式脚手架
39、设计制造安装和施工，二级资质可承担80m以下附着升降式脚手架设计制造安装和施工。2,专项施工方案应由专业承包单位编制审批，报使用单位审核，严格控制直线段跨度不得超过7000mm,折线段外测跨度不得超过5400mm。3 .架体高与支承跨度的乘积不得大于IIOnI%4 .整体提升脚手架安装后，安装单位应进行自检。工程项目的监理单位代表、施工单位和安装单位的技术负责人组成验收组，共同进行验收、签字，出具验收意见。5 .每次升降前后，施工、安装单位必须对安全装置、保险设施、提升系统进行全面检查，符合要求并履行签字手续后，方可作业使用。6 .竖向主框架所覆盖的每一个楼层处应设置一道附墙支座，升降状态时应
40、保证三道附墙支座。7,架体的水平悬桃长度不得大于2m,且不得大于跨度的1/2；架体悬臂高度不大于6m且不得大于2/5架体高度。8 .附墙支座应采用锚固螺栓与建筑物连接，受拉螺栓的螺母不得少于两个或采用弹簧垫圈加单螺母，螺杆露出螺母端部的长度不应小于3扣，并不得小于IOmm,垫板尺寸应由设计确定，且不得小于IooXloOXlomm。基本要求9 .附墙支座支撑在建筑物上连接处碎强度应按设计要求确定，且不得小于C10。10 .卸料平台不得与附着升降式脚手架各部位或各结构构件相连，其荷载应直接传递给工程结构。IL安全装置必须有防倾覆、防坠落和同步升降控制安全装置。防坠落装置应设置在竖向主框架处并附着在
41、建筑结构上，每一升降点不得少于1个防坠装置，在使用和升降情况下都必须起作用，防坠落装置采用机械式的全自动装置，严禁使用每次升降都需要重组的手动装置。防坠落装置技术应能除满足承载能力要求外，还应符合整体式升降架制动距离W80mm,单片式升降架制动距离3150mm。12 .附着升降式脚手架应设置监控升降的控制系统，通过监控各升降设备间的升降差或荷载来控制架体升降，该系统应具有升降差、超限或超载，欠载报警停机功能。现场实景图05400OooZW闾步极IWH示熊图底部封闭防护图,国 Il 安全锁-位 P?1拉机构懵塌5筋技环 / I安装安全u 4，、iSIZSSSL y、工人抵安全京基本要求1 .必须使用厂家生产的定型产品，设备要有制造许可证、产品合格证和产品使用说明书。安装完毕后经使用单位、安装单位、总包单位验收合格方可使用。2 .安装前，必须对有关技术和操作人员进行安全技术交底，要求内容齐全、有针对性，交底双方签字。3 .吊篮前梁外伸长度应符合吊篮使用说明书的规定；吊篮最大拼装长度控制在允许范围内，吊篮升降必须使用独立保险绳，绳径不小于12.5mmo4 .
