3504欧陆表操作.ppt

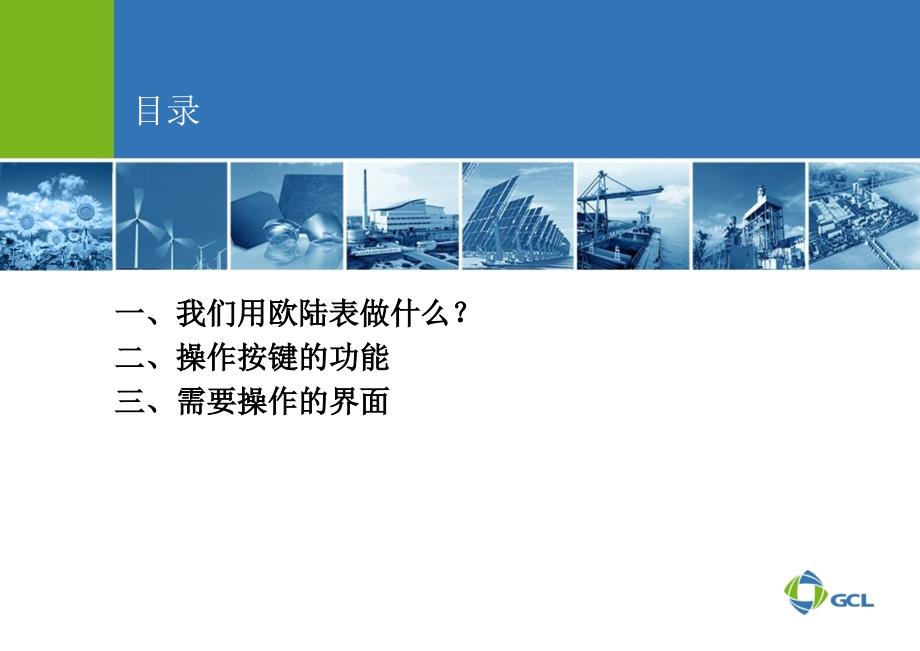

1、35043504的日常操作应用的日常操作应用 LED目录一、我们用欧陆表做什么？一、我们用欧陆表做什么？一、我们用欧陆表做什么？一、我们用欧陆表做什么？二、操作按键的功能二、操作按键的功能二、操作按键的功能二、操作按键的功能三、需要操作的界面三、需要操作的界面三、需要操作的界面三、需要操作的界面一、我们用欧陆表做什么？我们用欧陆表做什么？欧陆表在蓝宝石炉子主要是用来控制电气柜电压的输出。我们电气柜的最高输出电压是12.5V，最大输出电流是8000A，最大功率100KW。欧陆表上显示并控制当前输出电压值，单位是mV，通过改变输出电压进行加热控制。如果欧陆表一旦断电或重启，电气柜因为没有信号，输出

2、电压会降为零，后果非常严重。二、操作按键的功能二、操作按键的功能仪表上电后会进行自检，然后进入正常工作状态。对于一块新表会处于访问等级1 自动控制状态。AUTO（自动）就是正常的闭环控制模式，此时控制器会根据传感器输入的测量值自动的调整输出功率，以使过程值与设定值一致。此时显示如下所示，这称为初始显示。指示灯 实际值(SP)设定目标值（WSP)输出百分比显示访问等级图 1-1:初始初始显示示例示示例 指示灯及作用指示灯及作用OP1OP1 当输出当输出1 1为为 ONON时亮时亮 (常用于加热常用于加热)OP2OP2 当输出当输出2 2 为为 ONON时亮时亮 (常用于制冷或报警常用于制冷或报警

3、)MANMAN 手动状态时亮手动状态时亮 REMREM 使用外部给定时亮使用外部给定时亮 SPXSPX 当选择其它设定值时亮当选择其它设定值时亮 ALMALM 当报警发生时会亮红灯。这时会同时显示出报警原因。如当报警发生时会亮红灯。这时会同时显示出报警原因。如 ：超：超温等温等同时按 和 键进行报警确认后，信息显示消失。如报警条件没有消失，指示灯会继续亮。直到报警条件消失该灯熄灭。1.12 节将详细描述报警操作。RUNRUN 程序运行时亮，闪烁表示结束。程序运行时亮，闪烁表示结束。HLDHLD 程序暂停时亮程序暂停时亮 J J 当当J J 通道通讯时闪烁通道通讯时闪烁 H H 当当H H 通道

4、通讯时闪烁通道通讯时闪烁 IR IR 当红外通讯时闪烁当红外通讯时闪烁 操作按键Page Scroll Lower Raise 图 1-2:操作按操作按键 A/MAN（自动（自动/手动）手动）该键可以被禁止该键可以被禁止 手动就是由使用者人为的改变输出功率。传感器继续测量并显手动就是由使用者人为的改变输出功率。传感器继续测量并显示过程值，但控制回路断开。即示过程值，但控制回路断开。即PIDPID不工作。不工作。当按此键时控制器会在自动和手动之间变换工作方式。当按此键时控制器会在自动和手动之间变换工作方式。.如果控制器处于手动模式，如果控制器处于手动模式，MAN MAN 灯亮灯亮 如果仪表上次关

5、电时为手动模式，则再次上电时会继续维持这如果仪表上次关电时为手动模式，则再次上电时会继续维持这一模式。一模式。PROG 按此键选择常用程序参数按此键选择常用程序参数RUN/HOLD（该键可以被禁止）按一次启动一个程序，按一次启动一个程序，RUN 灯亮灯亮 再次按暂停程序。再次按暂停程序。HLD 灯亮灯亮 持续按住持续按住2秒以上将程序复位（退出）秒以上将程序复位（退出）在程序结束时在程序结束时 RUN 灯闪烁灯闪烁 在在holdback（暂停等待）期间（暂停等待）期间 HLD 灯闪烁灯闪烁换页键。按此键选择新的菜单换页键。按此键选择新的菜单 按此键选择菜单中新的参数按此键选择菜单中新的参数 按

6、此减小参数数值或改变参数状态。按此减小参数数值或改变参数状态。按此增大参数数值或改变参数状态。按此增大参数数值或改变参数状态。三三、需要需要操作的界面操作的界面3.1 程序概要页程序概要页(Program Status)3500 系列仪表最多可支持50程序，总段数200段。3.1.1 选择参数选择参数按 键可在参数表中选择参数。以下为程序概要页中可以选择的参数：参数名参数名参数描述参数描述取值范围取值范围缺省值缺省值可能的访问等级可能的访问等级Program 程序号(或程序名)1 到最大的程序数 1Lev 1 程序复位时可修改 Segment 段号只有在程序运行时出现 1 到最大的段号 1Le

7、v 1 Seg Time Left 段剩余时间 只有在程序运行时出现 时:分:秒 只读 Lev 1 Status 程序状态 End Run Hold Holdback 程序结束 程序运行 程序暂停 等待返回 Lev 1 PSP 曲线设定值 暂停状态下可以改变 Lev 1Cycles Left 剩余循环次数 只在程序暂停或复位时可改 1 到设定的最大循环次数 Lev 1 Advance 跳到下一段：设定值先跳到本段目标值，再执行下一段。只在程序运行时有效 No Yes这是一个瞬间的动作 No Lev 1 SkipSeg 跳到下一段：设定值维持在当前值执行下一段。只在程序运行时有效 No Yes

8、这是一个瞬间的动作 NoLev1Fast Run 快速运行。仪表以10倍速运行程序，用来测试新的程序No Yes Lev3Event或或Rst Event在程序运行或复位时事件输出的状态 无事件输出 事件输出有效 Lev1Prg.TimeLeft 程序剩余时间 时:分:秒 Lev 1 3.1.2 选择并运行一个程序选择并运行一个程序操作操作操作操作您将看到的显示您将看到的显示您将看到的显示您将看到的显示 说明说明说明说明 1.在任何显示状态下，按 键直到出现右图这样的用户程序显示2.按 键使 Program后出现光标 3.按 或 键选择要运行的程序号 在本例中选择了程序 2，并且带出了用户定义

9、的名称。4.按 键 在主显示中会显示出 RUN 这时会显示出当前工作设定值,当前段号,本段剩余时间。5.要暂停程序按 键 再次按 键程序将继续运行。当程序结束时 RUN 指示灯将闪烁。6.要复位程序按 键并持续3 秒钟。RUN 指示灯熄灭，控制器回到初始显示状态。另一种启动,暂停和复位程序的方法是：用 键找到 Program Status，然后用 或 键选择 Run,Hold 或 Reset。3.2 控制概要控制概要(Control Page)(Control Page)按 键找到对应的参数。按 或 键改变参数的数值。在控制概要页中有以下参数可能出现：参数名参数名参数描述参数描述取值范围取值范

10、围缺省值缺省值访问等级访问等级SP Select选择 SP1 或 SP2 在设定值得上下限范围内 同订货代码 Lev 1 SP1 设置 SP1 的数值 Lev 1 SP2 设置 SP2 的数值 Lev 1 SP Rate 设置设定值的变化速率 Lev 1 alterable in Lev 2 Tune(1)启动自整定Off/OnOff PB(1)设置比例带0 到 99999 Ti(1)设置积分时设置积分时间间 Off到到99999 Td(1)设置微分时间 Off到99999 R2G(1)设置相对冷却增益 0.1到10.0 CBH(1)设置上过冲抑制值 Auto-99999CBL(1)设置下过冲

11、抑制值 Auto-99999 Output Hi 输出上限-100.0到100.0%100.0 Output Lo 输出下限-100.0到100.0%0.0Safe OP 传感器开路时的输出功率-100.0到100.0%0.0 3.3 程序编辑（程序编辑（Program Edit)菜单菜单 Program 子菜单子菜单:1 到到 50 参数名称参数名称参数描述参数描述取值范围取值范围缺省值访问等级SegmentsUsed已用了多少段已用了多少段1到到501R/OHoldbackValue等待值等待值最小为最小为0L3Ramp Units斜坡单位斜坡单位Sec 秒秒Min 分分Hour 小时小时

12、L3Cycles循环次数循环次数Cont 1 to 999L3Segment要编辑的段号要编辑的段号1到到50L3Segment Type本段的类型本段的类型End 结束段结束段Rate 以速率为单位斜坡以速率为单位斜坡Time 以时间为单位斜坡以时间为单位斜坡Dwell 保持段保持段Step 跳步跳步Call 调用子程序调用子程序 EndL3End Type结束类型结束类型Dwell 继续保持结束时的设定值继续保持结束时的设定值Reset 复位复位DwellL3Call Program被调用的程序号被调用的程序号最大到最大到50L3Call Cycles子程序循环次数Count 无限循环 1

13、 to 999 1到999次L3Holdback Type等待类型0ff 不等待Low 下偏差等待High 上偏差等待Band 偏差带等待L3Target SP目标值L3Ramp Rate斜坡速率L3Event Outs定义本段执行时事件输出状态 =Off =onL3在等级3或配置等级才能进行程序编辑。在程序运行时只能在等级3下编辑程序。小结一般炉子运行时处于Lev2等级下，出现三个菜单：Program Status、Program Edit和Control Page；有时会有Alarm Summary 菜单。菜单上有些参数只出现在运行状态，所以停炉时菜单里的数据较少。炉子运行时在Lev2等级下就可修改所有操作参数，尽量不要在炉子运行时切换访问级别。更不能在炉子运行时进入Config配置等 级，欧陆表在配置等 级下所有输出为零，会造成拉晶失败。程序运行时，按下 键3秒后程序复位可能会导致欧陆表输出为零，导致拉晶失败。
