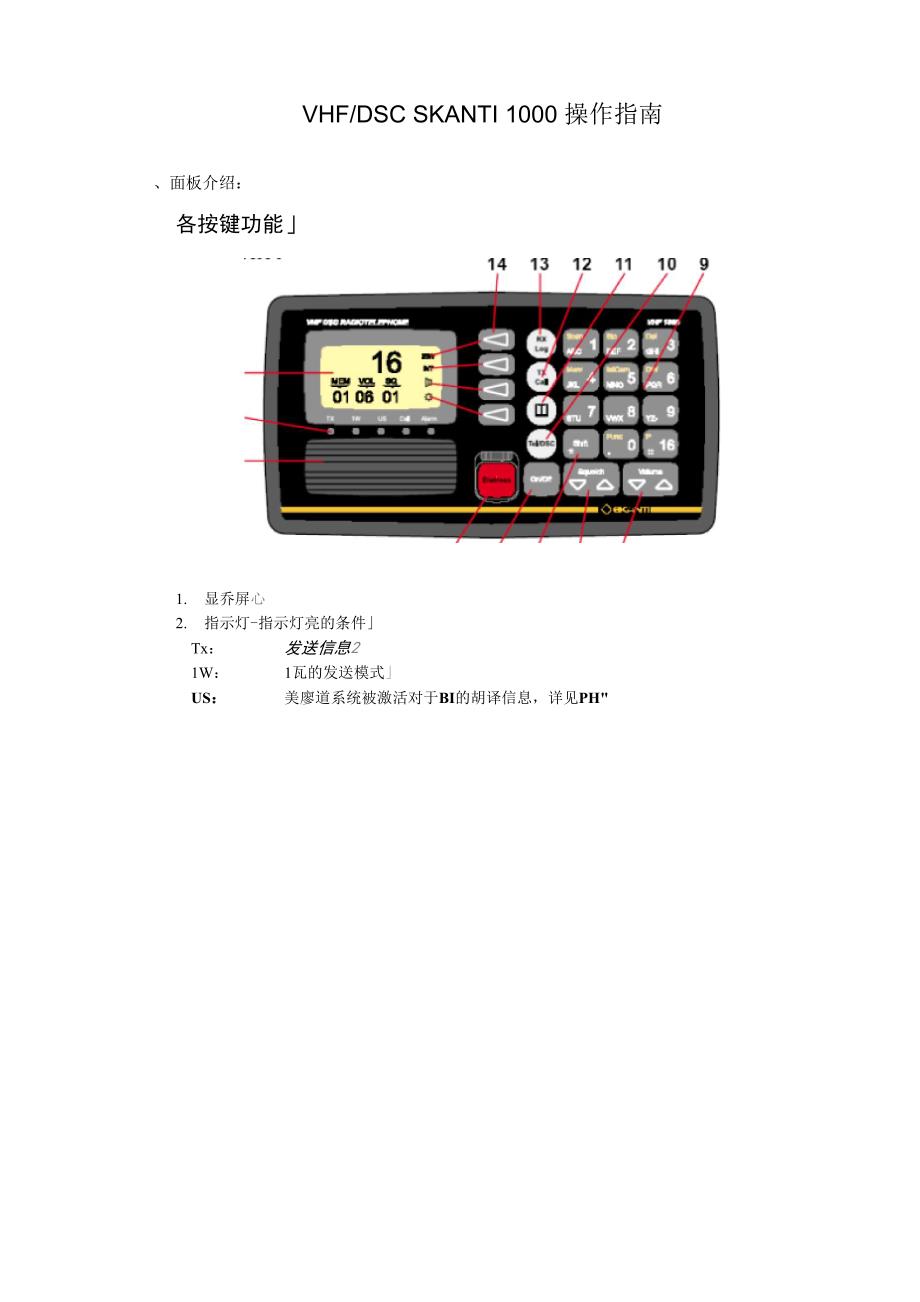

1、VHF/DSC SKANTI 1000 操作指南、面板介绍：各按键功能1. 显乔屏心2. 指示灯-指示灯亮的条件Tx：发送信息21W：1瓦的发送模式US：美廖道系统被激活对于BI的胡译信息，详见PHCALL:接收到的DSC呼叫卩ALARM:接收到的遇险呼叫u3. 扬声器，4. 抑制控制-如果接收丕到棊瓠，调节为静音d5. 开咲按祀卩6. 音量调节7. 转换键按下06-黄色的功能键起作用4&遇险报警按钮口阪龄聽，掀起盖子，000.3秒，遇险报告 就可以发送出去口 ap键盘屮10. TEDDSC 切换键 TEL模式下，显示并选择无线电话参数DEC模式下，显示并选择DSC#数11. DSC模式下打开

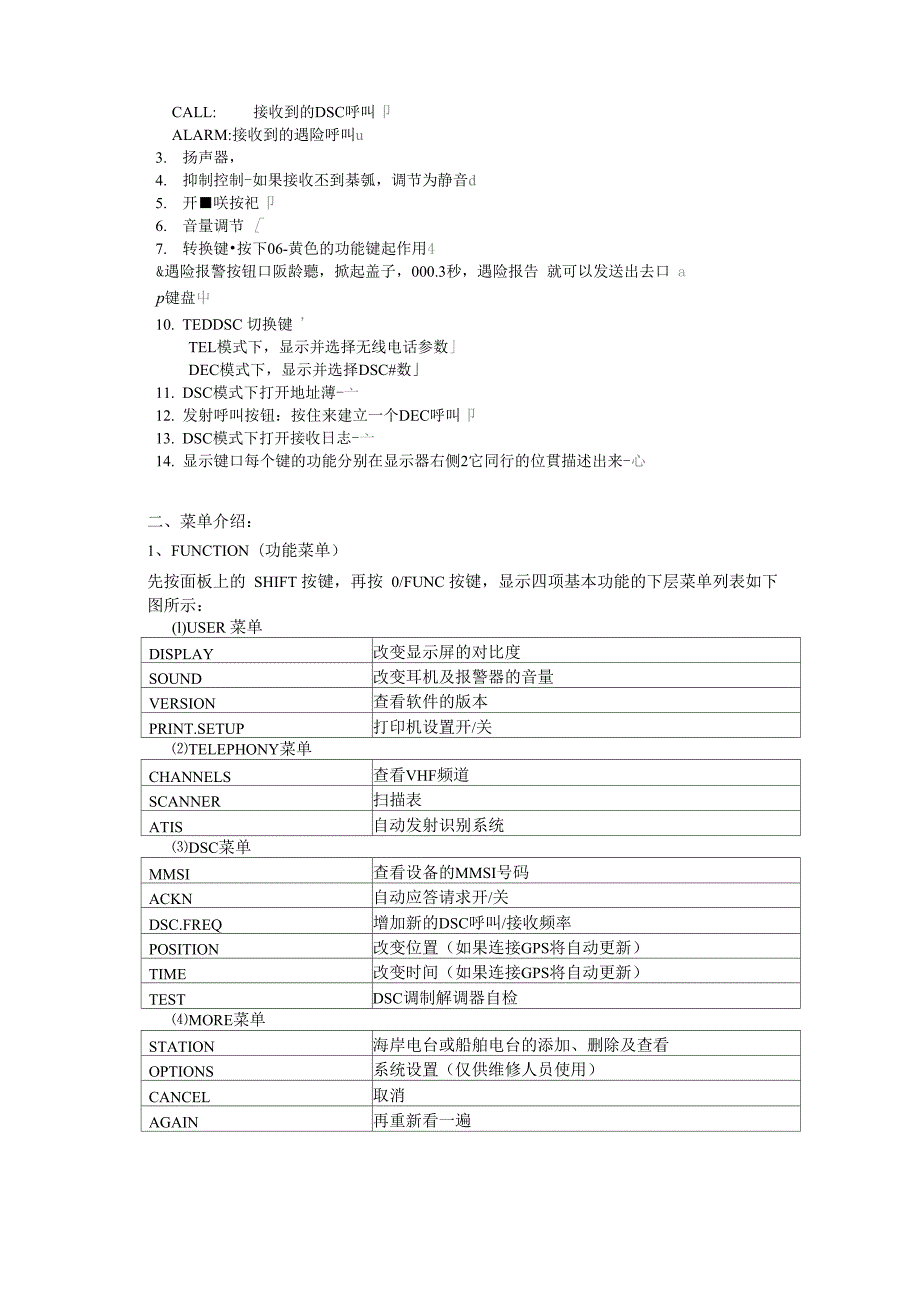

2、地址薄-亠12. 发射呼叫按钮：按住来建立一个DEC呼叫卩13. DSC模式下打开接收日志-亠14. 显示键口每个键的功能分别在显示器右侧2它同行的位貫描述出来-心二、菜单介绍：1、FUNCTION（功能菜单）先按面板上的 SHIFT 按键，再按 0/FUNC 按键，显示四项基本功能的下层菜单列表如下 图所示：(l)USER 菜单DISPLAY改变显示屏的对比度SOUND改变耳机及报警器的音量VERSION查看软件的版本PRINT.SETUP打印机设置开/关TELEPHONY菜单CHANNELS查看VHF频道SCANNER扫描表ATIS自动发射识别系统DSC菜单MMSI查看设备的MMSI号码A

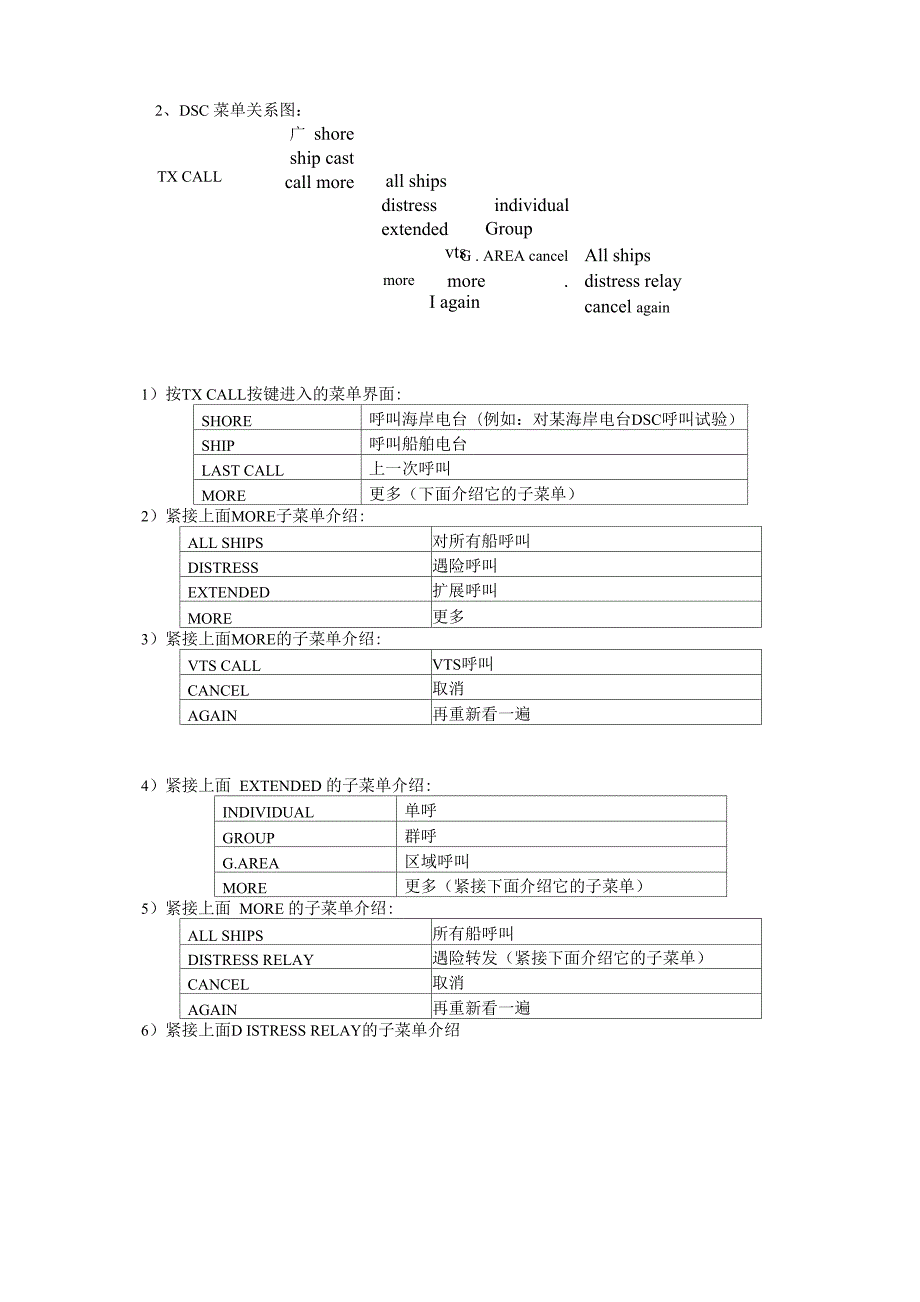

3、CKN自动应答请求开/关DSC.FREQ增加新的DSC呼叫/接收频率POSITION改变位置（如果连接GPS将自动更新）TIME改变时间（如果连接GPS将自动更新）TESTDSC调制解调器自检MORE菜单STATION海岸电台或船舶电台的添加、删除及查看OPTIONS系统设置（仅供维修人员使用）CANCEL取消AGAIN再重新看一遍2、DSC 菜单关系图：广 shore ship cast call moreTX CALLall shipsdistress extendedindividualGroupvtsmoreG . AREA cancel more.I againAll ships d

4、istress relay cancel again1）按TX CALL按键进入的菜单界面:SHORE呼叫海岸电台（例如：对某海岸电台DSC呼叫试验）SHIP呼叫船舶电台LAST CALL上一次呼叫MORE更多（下面介绍它的子菜单）2）紧接上面MORE子菜单介绍:ALL SHIPS对所有船呼叫DISTRESS遇险呼叫EXTENDED扩展呼叫MORE更多3）紧接上面MORE的子菜单介绍:VTS CALLVTS呼叫CANCEL取消AGAIN再重新看一遍4）紧接上面 EXTENDED 的子菜单介绍:INDIVIDUAL单呼GROUP群呼G.AREA区域呼叫MORE更多（紧接下面介绍它的子菜单）5）紧

5、接上面 MORE 的子菜单介绍:ALL SHIPS所有船呼叫DISTRESS RELAY遇险转发（紧接下面介绍它的子菜单）CANCEL取消AGAIN再重新看一遍6）紧接上面D ISTRESS RELAY的子菜单介绍ALL SHIPS对所有船遇险转发INDIVIDUAL对某一台遇险转发CANCEL取消三、基本操作1、开机、关机操作：按面板上的电源开关ON/OFF按键即可开机，再按ON/OFF按键就可关机2、设置发射功率：设置发射机功率VHF设备可控制发射机功率，可设苴齿1瓦或25瓦.亠低功率1瓦由显示器上的指示灯指示，一些频道只能在1瓦下操作，sag 飆来改变发射机功率*MEM VOL SQ60

6、8 041WINT归连TX1WUSCalAlamnO1W指示灯丿3、频道设置：直接按面板上数字可设置频道，如设置71频道，按7和1即可，显示 插入图按“16”钮，快速设置为16频道。4、静噪处理：使用“SQ”钮直“到嘶嘶嘶”的噪声刚好消失。5、美国频道设置：按键“ 14”（2）设置为US模式，则使用北美水域频道规则。（自动为1W功率发射）插入图6、双值守（同时值守两个频道，优先频道为16频道）输入工作频道数字，如6频道。然后按“SHIFT”和“DW（6）”键。“DW”显示在屏 幕上，优先频道显示在右下角； 插入图取消双值守：按“ SHIFT”和“DW”后，值守在工作频道上; 若按“16”，则值

7、守在16频道。7、设置音量：按面板上的键，即可调节音量的大小。8、设置扬声器的开或关：按键“14”（3）设置扬声器的开或关9、设置显示背景亮度：VHF设备有显示器背景灯，键盘背景灯和指示灯（TX, 1W,US,CALL和 ALARM）.这些灯的亮度可设置为0-3四个级别。通过软键盘来改变亮度当按下亮度调节键时，将每秒改变一个亮度级别10、设置内存扫描表VHF 1000 系统有八个独立的内存表设置，该内存表用来存储频道以便进行扫描，每个内 存表可以包含系统内全部的可用频道，每个表有一个编号（0-7），并且编号后可附加一个最 多七个字母的名称，以次可以区分内存表。在功能菜单中为一个扫描表附加一个名

8、称所选扫描表的编号显示在显示屏的右下脚为扫描频道而预先编制的内存表：表 6 ：船舶间通信的频道表 7 ：系统内所有频道建议不要选择扫描表6和7内已编制好的频道。这些扫描表用来搜索船舶间DSC通信的频 道，并且选择的频道可能把你的船从在某频道正在进行的船舶间通信中排除出去。25W设置被选的扫描表： 将被选的扫描表设置为表01).按INT7 ALLVHF显示屏将显示“SEL信息和MEM符号，显示屏的底部显示扫描表的编号和名称 将被选的扫描表设置为表0：25WVHF显示屏现在将显示新扫描表的编号0INTMEM VOL SQ0 09 0111、频道扫描启动扫描按Pr-MEMPCIH25WINT显示屏的

9、底部从左到右依次显示为：扫描表编号，扫描表名称，扫描表中优先级别高的频道7 ALL 16 #如果扫描表中没有频道，扫描不会被启动，并且显示屏将显示如下信息：NO25WINT停止扫描：按下述步骤停止正在进行的扫描MEM EMPTY S系统将返回扫描开始前在普通频道上普通VHF操作状态12、 扫描表里频率的增加和删除：1）在扫描表中添加一个频道：选择频道编号（显示在显示屏上）， 然后按按按6 频道被选中25WINITA例如：将频道 6 添加到 1号扫描表中：6MEM VOL SQ1 08 0425WINTSTORES CH叮在 2 秒钟内将显示“stores channel（频道存储）2）在扫描表

10、中删除一个频道：选择频道编号（显示在显示屏上），然后按例如：将6 频道从 1 号扫描表中删除按6频道被选中按1秒钟内将显示“delete channel频道已删除）13、内部通话系统如果VHF系统有多于一个的控制单元，可以在两个控制单元间进行通信。当内部通话发生,VHF会显示如下信息:通过 控制单 另一个按ICSELECT NOVHF 开始与另一个 元的内部通话:呼叫 控制单元:这一显示意味着单元等待输入被叫的地址编号按数字键选择编号如果 2 号不可用，显示器显示不进行拨号IC2如果2号可用，显示器显示扬声器或耳机会发出响铃这表明对2号控制单元的拨号正在进行，显示屏底部信 一卜 息在CALLI

11、NG河北呼叫控制单元的名字间切换。在拨号的30 秒钟可以取下对讲机的话筒讲话。拨号时被呼叫控制单元在LF 激活状态下，接听者可以在不用提起话筒的条件下便能听到对方的讲话，这便可以使VHF系统作为一种播叫系统。如果内部通话的请求有应答：当话筒从话机上取下时， 内部通话系统启动如果内部通话的请求在30秒内无应答装置会自动挂断电话 并重新返回到VHF普通操作状态14.地址薄：IC2CALLINGIC2:NAME：16mem 冒口laa“ To o3键打开地址簿菜单，一个地址簿呼叫包括名称的完整DSC呼叫，可从这里发送,添加或删除。键在TEL界面与DSC界面之间进行转化DSC 显示操作这是一个显而易见

12、的菜单驱动系统，显示器显示文本指示来指导用户操作，同样两个软键的功能在显示器上显示出来。显示文本说明右边酝齡械 接受数据获得更多信息返回上一步返回同一内容的第一页/左下角是数据区打开地址蘆菜单CAHCELAGAJNSc-lect AOO to mjik*- s ntwcallADDDELETEU$ or keyboardACCEPTtPin addrAMAMETO : 2iS 1i9 21SM&5 :GHMCHHE15、查看日志：按 RX LOG 键Select type ofCALLSmessage to viewALARM C ALLSCANCELt查看一般呼叫- -查看报警呼叫ALMAE

13、M CALLS 包括：遇险呼叫，遇险应答，遇险传播，及遇险紧急类的呼叫CALLS其他所有类别呼叫Call contEnts first pageTIME :8:57:52 19 Aug 97ATYPE :IndividualMSGFROM :219000330vCAT :;RoutineACKN =RequestMORE进扎下一页Select CONNECTCOMNECTto reply callCOMM : SimplexCHANGETEL2 : No infoAD : Working CH B CAMCELAGAIN回复呼叫并设置频道 改娈回复再查阅第一页16、DSC INTERNAL（内

14、部）测试：SHIFT-O/FUNC-DSC-TEST即可进行DSC DSC调制解调器自检四、常规呼叫：1 、 VHF 电话通信同频道可以互相语音通信，摘机，按下ptt说话，在同频道职守的VHF会有小喇 叭提示，摘机就可以听（一组上的学员站都能听到）。2、船对船DSC呼叫：（两种方式）（l）TxCall 方式:TxCallShip输入船舶的 MMSI“ 4121197”+“ IP 后两位”）一一 输入稍后的通信频道一一Send对方有提示，接受，并转到VHF对应的 频道上，此时可以进行电话通信。号码簿图标方式：选中需要发送对象条目（可以在里面编辑条目）一一Send 发送对方有提示，接受，并转到 V

15、HF 对应的频道上，此时可以进行 电话通信。3、 Ship （phone） To 陆地电话终端（Phone user）： TxCall选择上海岸台（004122100）输入“86”（国家码）+ “63152263” + “IP后两 位”send，陆地电话终端有提示并可以进行通话。4、通过EXTENDED菜单进行呼叫：TX/CALL-MORE-EXTEND-选择相应的呼叫类型（INDIVIDUAL单呼；GROUP群呼； G.AREAS 海呼； ALL SHIPS 全呼）。五、DSC 遇险呼叫：1、快速遇险呼叫 如果处于关闭或UNIT OFF:按开/关（ON/OFF）键 掀起“ DISTRESS

16、的盖子 按住DISTRESS直到显示RELEASE。这会花费 5 秒钟的时间，直到指示灯显示发射且报警闪烁2、 编辑发射遇险报文：TX/CALL-MORE-选择初始的遇险呼叫（DISTRESS）即可进行遇险报文的编辑，然后 转到CH16频道进行遇险电话的通信：MAYDAY MAYDAY MAYDAYTHIS IS （3 TIMES）POSITIONNATURE OF DISTRESSKIND OF ASSISTANCE REQUIREDNUMBER OF CREWOTHER INFORMATIONOVER或TX/CALLMOREEXTEND选择遇险转发(DISTRESS RELAY)进行遇险

17、转发报文的 编辑。六、练习题：1）请用VHF/DSC发射本船遇险信息，遇险性质为GO AGROUND。2）某船（MMSI:412100030）1200UTC 在 2630N/12440E 处沉没，请用 VHF/DSC 向所有船转播该遇险信息。3）本船在 VHF/DSC CH70 频道上误发了一个遇险呼叫，该如何处理？（口述） 关闭设备；打开设备并在16频道上保持收听；向船长报告；在 16 频道发取消误报警信息。4）请用VHF/DSC设备，呼叫一船（MMSI： 441210050）,告知在CH12上播发航行警 告（SAFETY）。5）正确开机，解释Twoway VHF 1000面板各按键的功能，将12频道设置为双 守听，并选择高功率工作。
