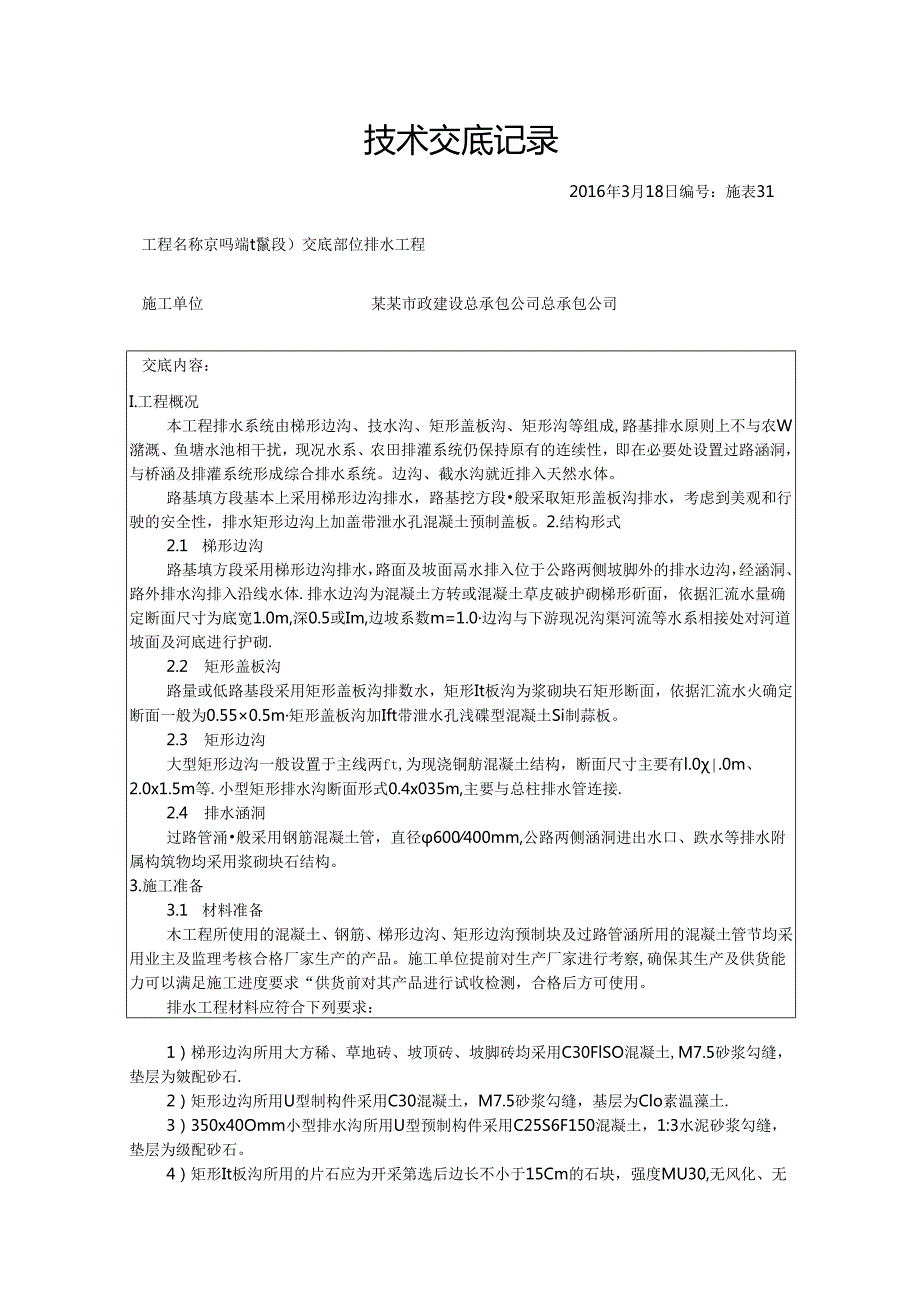

1、技术交底记录2016年3月18日编号：施表31工程名称京吗端t鬣段）交底部位排水工程施工单位某某市政建设总承包公司总承包公司交底内容：I.工程概况本工程排水系统由梯形边沟、技水沟、矩形盖板沟、矩形沟等组成,路基排水原则上不与农W潴溉、鱼塘水池相干扰，现况水系、农田排灌系统仍保持原有的连续性，即在必要处设置过路涵洞，与桥涵及排灌系统形成综合排水系统。边沟、截水沟就近排入天然水体。路基填方段基本上采用梯形边沟排水，路基挖方段般采取矩形盖板沟排水，考虑到美观和行驶的安全性，排水矩形边沟上加盖带泄水孔混凝土预制盖板。2.结构形式2.1 梯形边沟路基填方段采用梯形边沟排水，路面及坡面鬲水排入位于公路两侧
2、坡脚外的排水边沟，经涵洞、路外排水沟排入沿线水体.排水边沟为混凝土方转或混凝土草皮破护砌梯形斫面，依据汇流水量确定断面尺寸为底宽1.0m,深0.5或Im,边坡系数m=1.0边沟与下游现况沟渠河流等水系相接处对河道坡面及河底进行护砌.2.2 矩形盖板沟路量或低路基段采用矩形盖板沟排数水，矩形It板沟为浆砌块石矩形断面，依据汇流水火确定断面一般为0.550.5m矩形盖板沟加Ift带泄水孔浅碟型混凝土Si制蒜板。2.3 矩形边沟大型矩形边沟一般设置于主线两ft,为现浇铜舫混凝土结构，断面尺寸主要有l.0.0m、2.0x1.5m等.小型矩形排水沟断面形式0.4x035m,主要与总柱排水管连接.2.4
3、排水涵洞过路管涌般采用钢筋混凝土管，直径600400mm,公路两侧涵洞进出水口、跌水等排水附属构筑物均采用浆砌块石结构。3.施工准备3.1 材料准备木工程所使用的混凝土、钢筋、梯形边沟、矩形边沟预制块及过路管涵所用的混凝土管节均采用业主及监理考核合格厂家生产的产品。施工单位提前对生产厂家进行考察,确保其生产及供货能力可以满足施工进度要求“供货前对其产品进行试收检测，合格后方可使用。排水工程材料应符合下列要求：1）梯形边沟所用大方稀、草地砖、坡顶砖、坡脚砖均采用C30FlSO混凝土,M7.5砂浆勾缝，垫层为皴配砂石.2）矩形边沟所用U型制构件采用C30混凝土，M7.5砂浆勾缝，基层为Clo素温藻

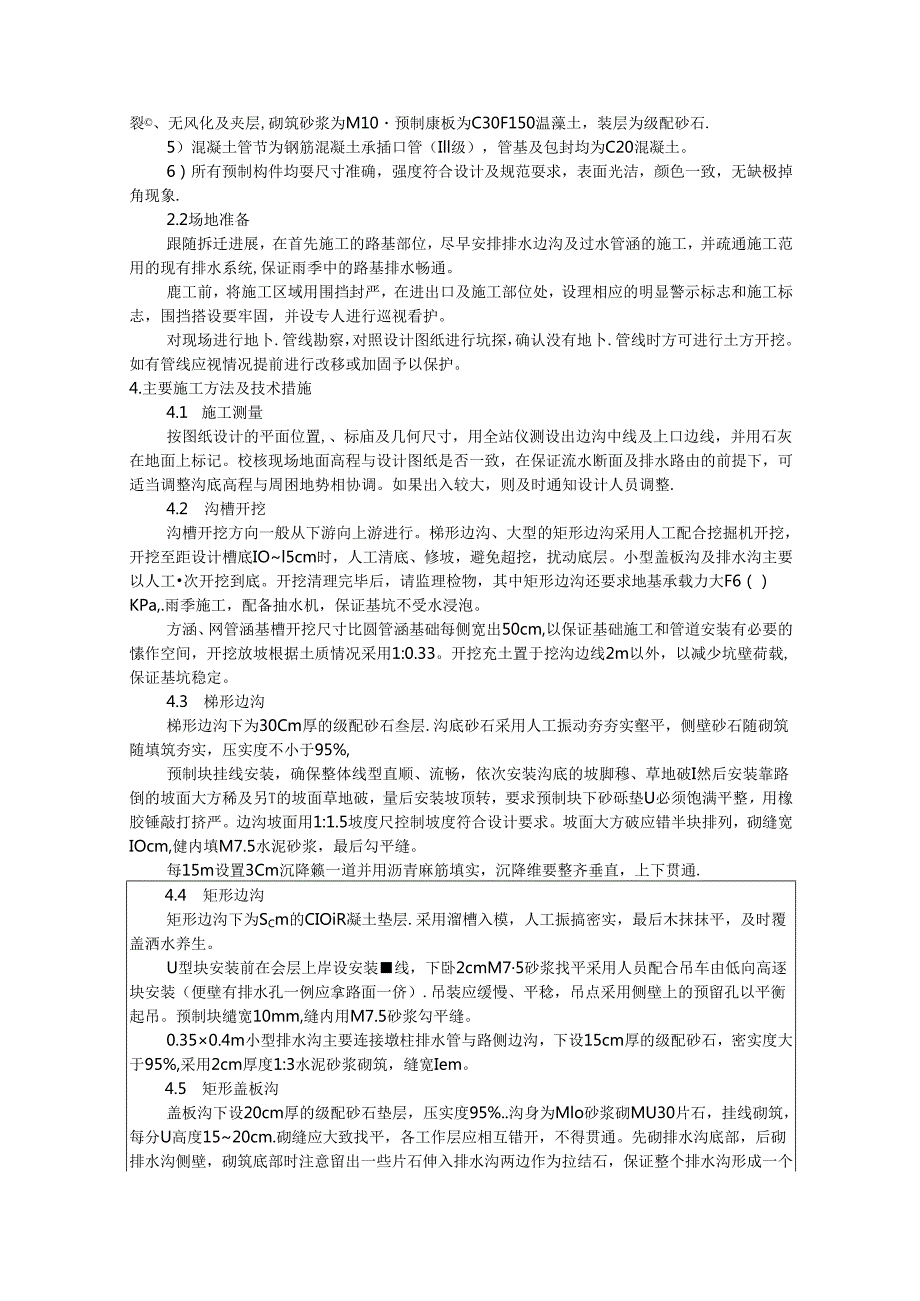

4、土.3）350x40Omm小型排水沟所用U型预制构件采用C25S6F150混凝土，1:3水泥砂浆勾缝，垫层为级配砂石。4）矩形It板沟所用的片石应为开采第选后边长不小于15Cm的石块，强度MU30,无风化、无裂、无风化及夹层,砌筑砂浆为M10预制康板为C30F150温藻土，装层为级配砂石.5）混凝土管节为钢筋混凝土承插口管（Ill级），管基及包封均为C20混凝土。6）所有预制构件均耍尺寸准确，强度符合设计及规范耍求，表面光洁，颜色一致，无缺极掉角现象.2.2场地准备跟随拆迁进展，在首先施工的路基部位，尽早安排排水边沟及过水管涵的施工，并疏通施工范用的现有排水系统,保证雨季中的路基排水畅通。鹿工
5、前，将施工区域用围挡封严，在进出口及施工部位处，设理相应的明显警示标志和施工标志，围挡搭设要牢固，并设专人进行巡视看护。对现场进行地卜.管线勘察，对照设计图纸进行坑探，确认没有地卜.管线时方可进行土方开挖。如有管线应视情况提前进行改移或加固予以保护。4.主要施工方法及技术措施4.1 施工测量按图纸设计的平面位置,、标庙及几何尺寸，用全站仪测设出边沟中线及上口边线，并用石灰在地面上标记。校核现场地面高程与设计图纸是否一致，在保证流水断面及排水路由的前提下，可适当调整沟底高程与周困地势相协调。如果出入较大，则及时通知设计人员调整.4.2 沟槽开挖沟槽开挖方向一般从下游向上游进行。梯形边沟、大型的矩
6、形边沟采用人工配合挖掘机开挖，开挖至距设计槽底IOl5cm时，人工清底、修坡，避免超挖，扰动底层。小型盖板沟及排水沟主要以人工次开挖到底。开挖清理完毕后，请监理检物，其中矩形边沟还要求地基承载力大F6（）KPa,.雨季施工，配备抽水机，保证基坑不受水浸泡。方涵、网管涵基槽开挖尺寸比圆管涵基础每侧宽出50cm,以保证基础施工和管道安装有必要的愫作空间，开挖放坡根据土质情况采用1:0.33。开挖充土置于挖沟边线2m以外，以减少坑壁荷载,保证基坑稳定。4.3 梯形边沟梯形边沟下为30Cm厚的级配砂石叁层.沟底砂石采用人工振动夯夯实壑平，侧壁砂石随砌筑随填筑夯实，压实度不小于95%,预制块挂线安装，确
7、保整体线型直顺、流畅，依次安装沟底的坡脚穆、草地破I然后安装靠路倒的坡面大方稀及另T的坡面草地破，量后安装坡顶转，要求预制块下砂砾垫U必须饱满平整，用橡胶锤敲打挤严。边沟坡面用1:1.5坡度尺控制坡度符合设计要求。坡面大方破应错半块排列，砌缝宽IOcm,健内填M7.5水泥砂浆，最后勾平缝。每15m设置3Cm沉降籁一道并用沥青麻筋填实，沉降维要整齐垂直，上下贯通.4.4 矩形边沟矩形边沟下为SCm的CIOiR凝土垫层.采用溜槽入模，人工振搞密实，最后木抹抹平，及时覆盖洒水养生。U型块安装前在会层上岸设安装线，下卧2cmM75砂浆找平采用人员配合吊车由低向高逐块安装（便壁有排水孔一例应拿路面一侪）
8、吊装应缓慢、平稔，吊点采用侧壁上的预留孔以平衡起吊。预制块缱宽10mm,缝内用M7.5砂浆勾平缝。0.350.4m小型排水沟主要连接墩柱排水管与路侧边沟，下设15cm厚的级配砂石，密实度大于95%,采用2cm厚度1:3水泥砂浆砌筑，缝宽Iem。4.5 矩形盖板沟盖板沟下设20cm厚的级配砂石垫层，压实度95%.沟身为Mlo砂浆砌MU30片石，挂线砌筑，每分U高度1520cm.砌缝应大致找平，各工作层应相互错开，不得贯通。先砌排水沟底部，后砌排水沟侧壁，砌筑底部时注意留出一些片石伸入排水沟两边作为拉结石，保证整个排水沟形成一个整体：分层砌筑时，应先铺一层坐浆.然后将石块安放在砂浆上，用手推紧，

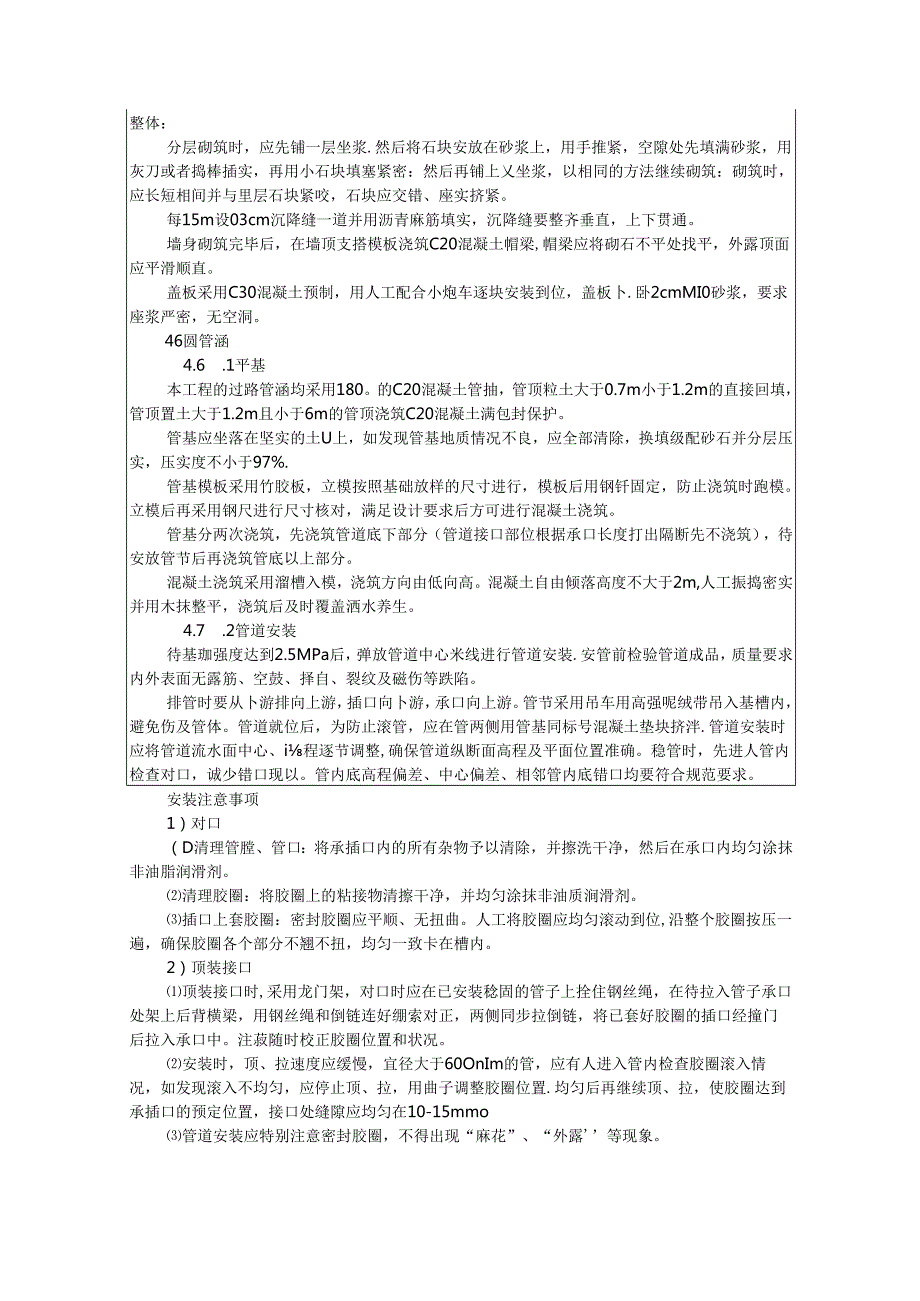

9、空隙处先填满砂浆，用灰刀或者捣棒插实，再用小石块填塞紧密：然后再铺上乂坐浆，以相同的方法继续砌筑：砌筑时，应长短相间并与里层石块紧咬，石块应交错、座实挤紧。每15m设03cm沉降缝一道并用沥青麻筋填实，沉降缝要整齐垂直，上下贯通。墙身砌筑完毕后，在墙顶支搭模板浇筑C20混凝土帽梁,帽梁应将砌石不平处找平，外露顶面应平滑顺直。盖板采用C30混凝土预制，用人工配合小炮车逐块安装到位，盖板卜.卧2cmMI0砂浆，要求座浆严密，无空洞。46圆管涵4.6 .1平基本工程的过路管涵均采用180。的C20混凝土管抽，管顶粒土大于0.7m小于1.2m的直接回填，管顶置土大于1.2m且小于6m的管顶浇筑C20混
10、凝土满包封保护。管基应坐落在坚实的土U上，如发现管基地质情况不良，应全部清除，换填级配砂石并分层压实，压实度不小于97%.管基模板采用竹胶板，立模按照基础放样的尺寸进行，模板后用钢钎固定，防止浇筑时跑模。立模后再采用钢尺进行尺寸核对，满足设计要求后方可进行混凝土浇筑。管基分两次浇筑，先浇筑管道底下部分（管道接口部位根据承口长度打出隔断先不浇筑），待安放管节后再浇筑管底以上部分。混凝土浇筑采用溜槽入模，浇筑方向由低向高。混凝土自由倾落高度不大于2m,人工振捣密实并用木抹整平，浇筑后及时覆盖洒水养生。4.7 .2管道安装待基珈强度达到2.5MPa后，弹放管道中心米线进行管道安装.安管前检验管道成品
11、质量要求内外表面无露筋、空鼓、择自、裂纹及磁伤等跌陷。排管时要从卜游排向上游，插口向卜游，承口向上游。管节采用吊车用高强呢绒带吊入基槽内，避免伤及管体。管道就位后，为防止滚管，应在管两侧用管基同标号混凝土垫块挤泮.管道安装时应将管道流水面中心、i程逐节调整,确保管道纵断面高程及平面位置准确。稳管时，先进人管内检查对口，诚少错口现以。管内底高程偏差、中心偏差、相邻管内底错口均要符合规范要求。安装注意事项1）对口（D清理管膛、管口：将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油脂润滑剂。清理胶圈：将胶圈上的粘接物清擦干净，并均匀涂抹非油质涧滑剂。插口上套胶圈：密封胶圈应平顺、
12、无扭曲。人工将胶圈应均匀滚动到位,沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀一致卡在槽内。2）顶装接口顶装接口时,采用龙门架，对口时应在已安装稔固的管子上拴住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝绳和倒链连好绷索对正，两侧同步拉倒链，将已套好胶圈的插口经撞门后拉入承口中。注菽随时校正胶圈位置和状况。安装时，顶、拉速度应缓慢，宜径大于60OnIm的管，应有人进入管内检查胶圈滚入情况，如发现滚入不均匀，应停止顶、拉，用曲子调整胶圈位置.均匀后再继续顶、拉，使胶圈达到承插口的预定位置，接口处缝隙应均匀在10-15mmo管道安装应特别注意密封胶圈，不得出现“麻花”、“外露等现象。（4）
13、检查中线、高程：每一管节安装完成后，应校对管体的轴线位置与高程，符合设计要求后，即可进行管体轴向锁定和两船固定。用探尺检查股圈位置：检查插口推入承口的位置是否符合要求，用探尺伸入承插口间隙中检查胶圈位置是否正确。锁管：铺管后为防止前几节管子的管口移动，可用钢丝绳和倒链锁在后面的管子上。4.8 .3接口及包封管顶覆土大于07m小于1.2m的管涌,在顶装完毕后，用砂浆将接口缱隙填满，抹完后覆盖洒水养护，防止空鼓开裂.管顶陵土大丁72n且小丁6m的管涵，浇筑C20混凝土满包封“浇筑前应先将二次管基混凝土顶面凿毛，并清理干净。混凝土坍落度控制在IO2cm,人工整形抹平。每道圆管涵设置沉降缝按每46m分
14、段布置,沉降缝贯穿整个断面（包括基础）。缝内填做缝材料，缝宽3cm,最后用聚氨赭密封膏封闭。沉降健两端面应竖直、平整，上下不得交错。4.9 .4回填土管涵安装及接缝符合要求并且其砌体砂浆强度或混凝土强度达到设计强度的85%时，可以进行涵涧涧身两侧的I可填沟槽采用小型夯实机具夯实,分层压实厚度不宜大于15cm,回填应对称分层，两侧回填商差不超过I层。回填材料采用砂砾类透水性材料，压实度不小于96%。涵洞顶部填土厚度大于0.5m后方可用压实机具碾压。4.10 5八字进出口施工进出水口墙身及基础采用MlO砂浆砌MU30片石，每行列应以一丁一瓶的方法砌筑，砌石分层水平砌大致水平；各砌块的竖缝垂直并相互
15、错开，砌缝饱满。每层钵面石应事先规定的灰缝宽度及错缝位置等放样配好。在砌筑镶而石处，先铺一乂比砌缝稍厚的砂浆，瓶序安砌片石，随即堵塞垂直灰缝并捣实.每U镶面石均应从砌体的转角部分开始安砌，并应首先安砌角石。镶面石砌成后再砌腹石，腹石应与镶面石大致同高。砌筑腹石时，石料间的砌缝互相交错、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆：石料大小搭配，较大的石料以大而为底。腹石同样应采用挤浆法，先铺浆,再将石块放入挤紧、垂直缝中应挤入I/3-I/2的砂浆，不满部分再分层插入灰浆。对较大的垂直灰缝可尽量填小石块，但水平灰缝不可用小石块支垫或找平。墙体外露部分勾缝采用MIO砂浆勾平缝，
16、缝高按2cm控制，应随砌随用灰刀将灰缝刮平，缝体应平整密实，粘贴牢固。砌体砌筑完毕及时覆盖，并经常泗水保持湿润,常温下养护期不得少F7d.5,第工质量验收标准消湿总体实测项目I项次枪SS项目116R被餐方法和频至权值1轴妓隔位gn)l20迨出50经纬仪：伯出2处2流水面曷权wn)ZxV水港仅、尺里：检矍研口2处拉式怆查中向IV处3ISl女喃削身ISgXn)70,-10尺里：枝置35死1Q长度En)TOO40尺里：桧丈中，心统15孔径gm)20尺里：检登35及36S(11to)明涵土20,暗t1z50尺里：检3三3T处1浆期水沟实测项目咦次检查项目投定值或允许帽差检登方法和预卒权值!砂浆遑度&【
17、京)在含格林窟内技网录F检宣3油式偏位En)50径德机琐尺里：S200m3(5处13溶底rtl(11三n)+15水淮仪：毋2OOm5点24墙面前15度Cnin版坡1530或不酸于设1+2Cm投妓、靠馁尺：S200m.研2处1If面尺寸(rm)30尺里：S2O0mJM226浦砌厚度Sin)不小于设计尺里：20On9121星础堡匚亮、厚皿)不小于谀计Ri：每20Cm则2处1管节JS制实测项目项次验变项目投定值或允许漏建检登方法和频案权值!JRat土殛暖里0在合格标茂内按阳果Dtg3内径(mm)不小于设i+Xs：2不管面3型厚Mln)3尺里：2个f面4SBI?矢度不大于OZiS节长W管爷拉线里贵最大
18、美高15长度mm5,0R1管座及涵管安装实测喷目ft次t出】负目IR定值或允许候差怆置方法和预军权值!甘庄熨Ifr层质凝土密度在名格标;隹内技绢录D程置3苣也期髅度、网虔2设计值尺里：抻登3个题面3相邻管节总面情TE11)管径9n3尺里：松萱35个接头4直径羯5一字墙和八字埼实测度目上三才目项就蜕允许修弟也式方法和须至-w!砂装强JSCIPiO在合格标准内按酊录F松至4平面位2i(nn)50经纬仪I检堂tSi两端13质面后出E)20水淮仪：除直ta两常14底面;S程(El)20水震仪：检运IS两端I5要白度或余腐()O5.I;.R.吊布线：布消松鱼2处116If面尺寸(nm)不小于以计尺里：谷
19、地西总由面1盖板制忸丽目项次检直项目限定追或允讣幅堂桧这方法晒至枚信!混凝土强I?Q【以)在合格标值内技附录D检傥32局馁(ran)明的-10,Q尺里：油里30%的桢，每板检员3个好面23F不小于设计值3JSJ三(mm)201改制三104长度(EO*20-IO尺生：抽变30兔的板，尚桥程一两一1盖板安装实测项目JjS次后宜至目规定值或允许反差梧直方法的军Wtfi1支承面中心泊位(mm)10尺里：雪用由&4-6个22相邻板Q大高差(E)10尺里:置20%16.安全籁工措施1)施工过程中严密注意周边地卜.管线、杆线和其他构筑物桎定情况，做到提前导移，提前加固，如发现危险，及时撤离并处理。2)吊车由
20、专人操作和专人指挥，统一信号，吊物应平稳，缓慢，吊物下严禁站人。3)人员进入现场必须戴安全帽，穿防滑鞋，上下沟槽应走安全梯。4)槽边用脚手管设设1.2m高安全护栏，并设置警示标志。5)配合花土机作业时,严禁进入铲斗回转范围。必须待挖掘机停止作业后方可进入铲斗回转范围内作业.6)严格遵循上方开挖程序，控制均匀挖上，禁止掏洞取上，确定沟槽壁稳定后，方可下人作业。7)开检出的土方堆距槽边2m以外，高度不超过1.5m槽内人员应随时观察槽壁的稳定情况，如有坍塌先兆，及时撤出。8)沟槽回填的小型机具操作人力必须佩戴绝缘手套，穿绝缘鞋.7.再季施工措施I）收听天气预报，随时掌握气候变化情况，以便预先做好保护
21、措施。2）雨季沟槽开挖，根据上质和深度情况适当加大放坡坡度，确保边坡稳定。3）开挖基槽或管沟时，应四周垒阻土坡，防止雨水流入,并要注意边坡和直立壁的稳定。必要时可增设支撑,并加固边坡和支撑的检查。4）要做好沟槽的排水工作，沟槽内不得长期积水浸泡，配备水泵及时排除沟槽内的积水，做到挖排结合。5）雨期作业吊运构件的绳索、滑轮、钩子等应牢固并应采取防滑措施。6）雨季施工时,管道安装接口完毕后，应立即组织验收，验收合格后立即回填沟槽，如条件不允许时，则应填土压管，以免管道位移.7）遇到大雨应立即停止混凝土的浇筑，对混凝土己浇注位置进行泄盖并留好施工维。交底人接交底人施工现场安全施工注意事项：1,施工人
22、员进入施工现场前，必须要进行施工安全、消防知识的教杼和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3,严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有货任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽.不许私自用火，严禁酒后操作。5,穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违率作业，防止
23、人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检杳，确认无火后再高开.12、未经安全教育培训合格不得上面，非操作若严禁进入危险区域：特种作业必须持特种作业资格证上岗.13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、湎痫病以及不适于高空作业的人员，不得从事高空作业。
