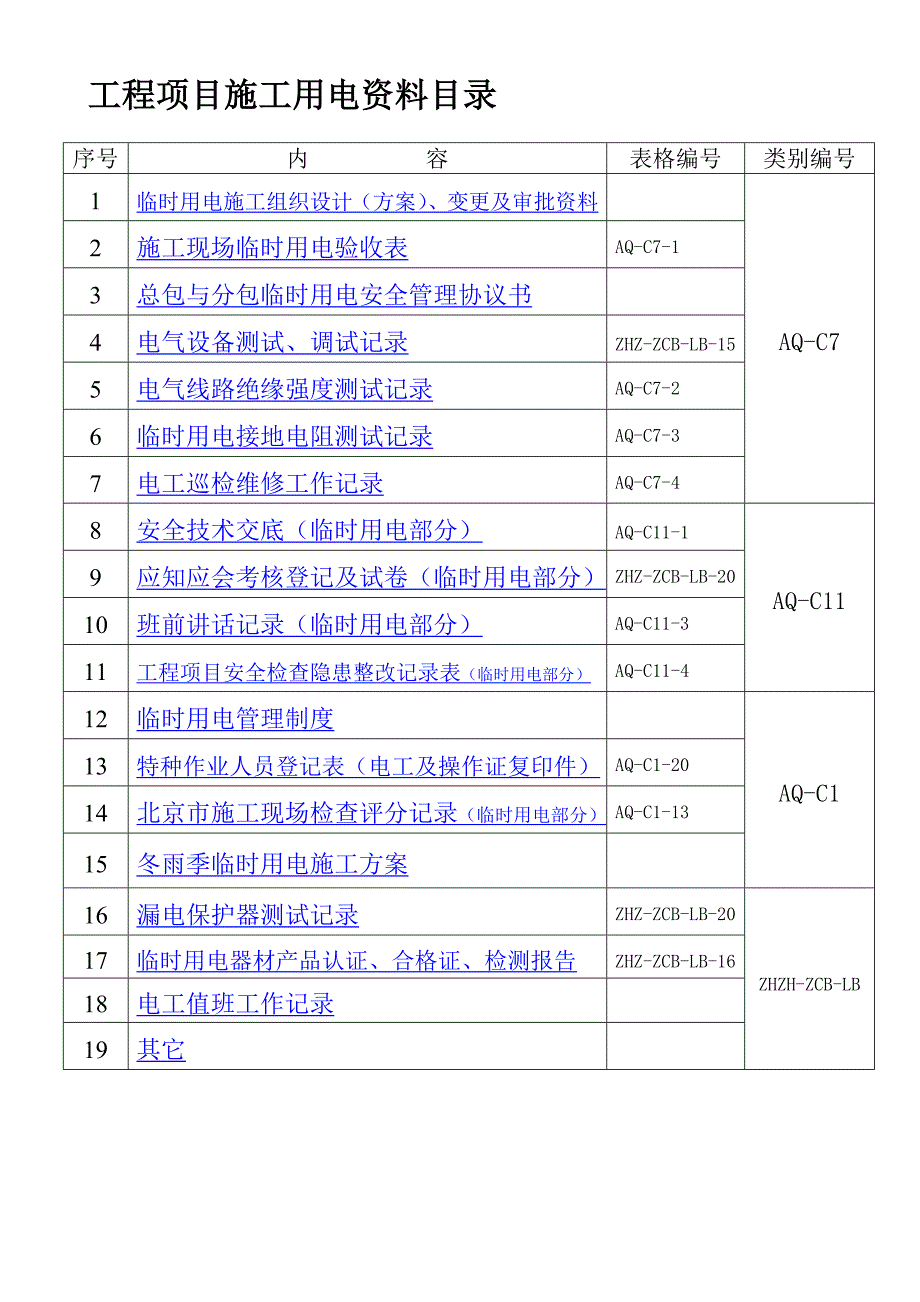

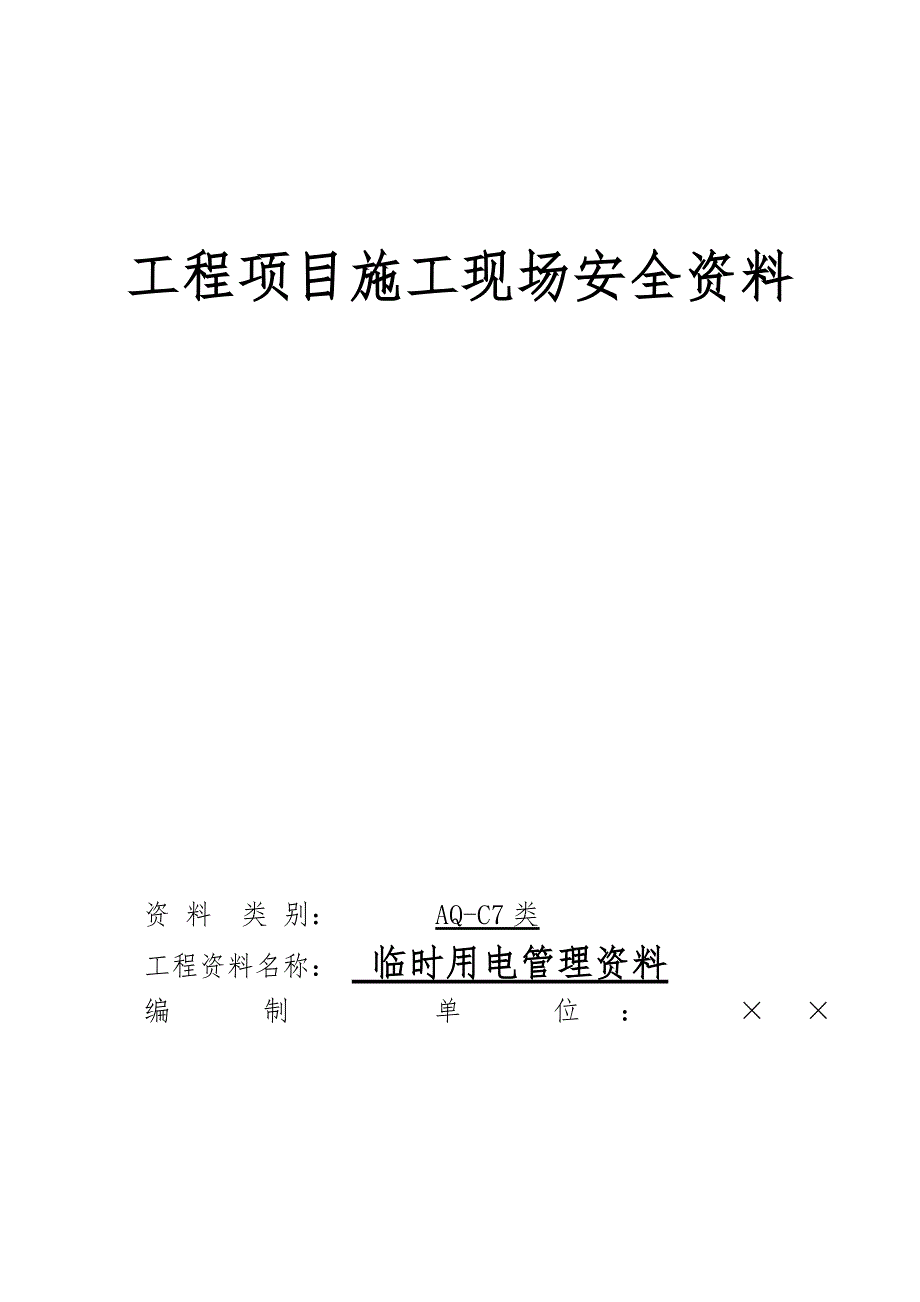

1、工程项目施工现场安全资料 资 料 类 别: AQ-C7类工程资料名称: 临时用电管理资料编 制 单 位: 工程项目施工用电资料目录序号内 容表格编号类别编号1临时用电施工组织设计(方案)、变更及审批资料AQ-C72施工现场临时用电验收表AQ-C7-13总包与分包临时用电安全管理协议书4电气设备测试、调试记录ZHZ-ZCB-LB-155电气线路绝缘强度测试记录AQ-C7-26临时用电接地电阻测试记录AQ-C7-37电工巡检维修工作记录AQ-C7-48安全技术交底(临时用电部分)AQ-C11-1AQ-C119应知应会考核登记及试卷(临时用电部分)ZHZ-ZCB-LB-2010班前讲话记录(临时用电

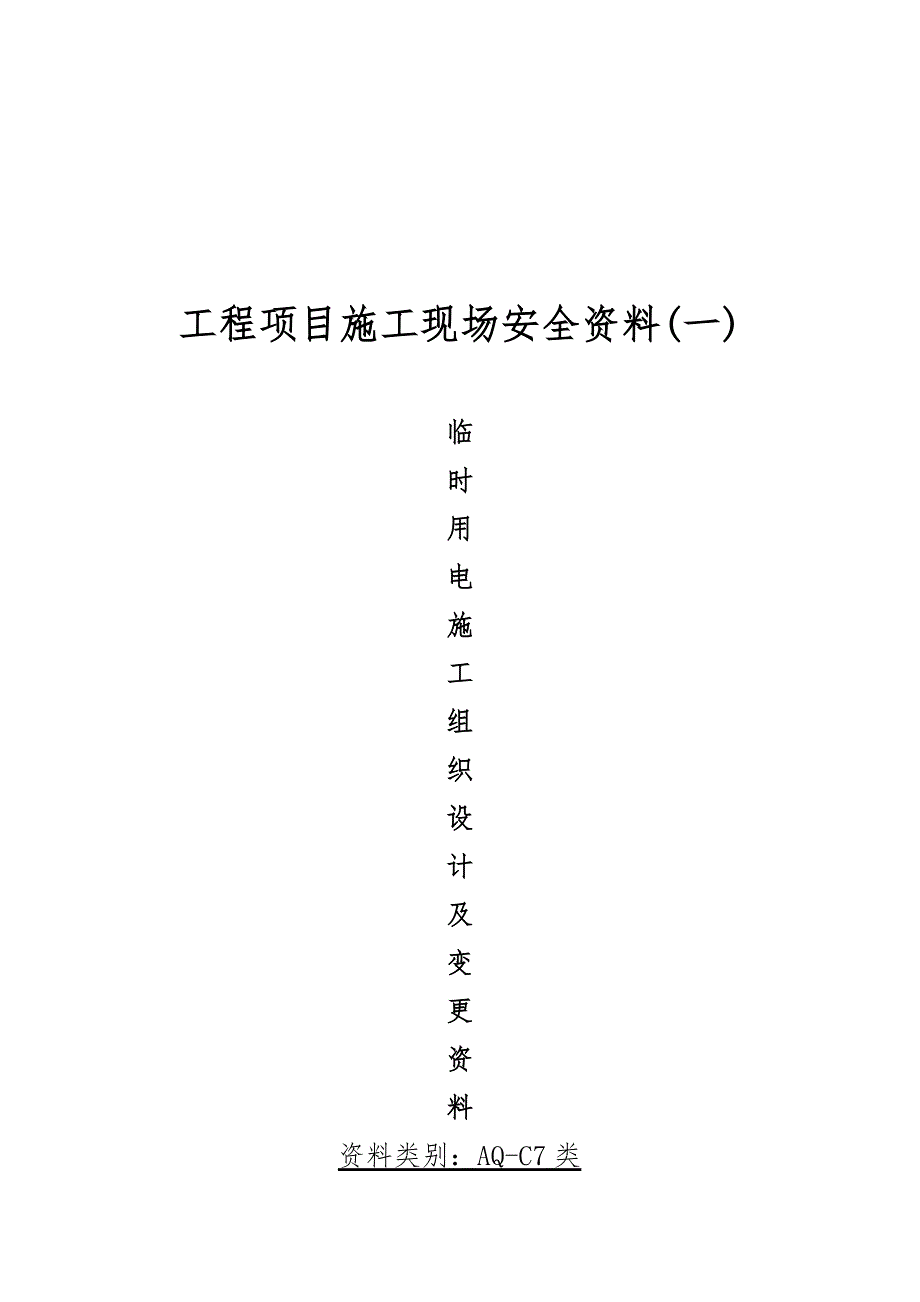

2、部分)AQ-C11-311工程项目安全检查隐患整改记录表(临时用电部分)AQ-C11-412临时用电管理制度AQ-C113特种作业人员登记表(电工及操作证复印件)AQ-C1-2014北京市施工现场检查评分记录(临时用电部分)AQ-C1-1315冬雨季临时用电施工方案16漏电保护器测试记录ZHZ-ZCB-LB-20ZHZH-ZCB-LB17临时用电器材产品认证、合格证、检测报告ZHZ-ZCB-LB-1618电工值班工作记录19其它工程项目施工现场安全资料(一)临时用电施工组织设计及变更资料资料类别:AQ-C7类资料内容:临时用电施工组织设计资料应包括:1、现场勘测基本情况: 2、负荷计算:可采用
3、需要系数法。是根据现场用电情况计算用电设备,以及作为供电变压器和发电机、导线截面、配电装置和电器的主要依据。3、变压器选型及变配电室设计:确定现场变压器、配电室、总配电箱和分配电箱的位置。闸箱位置的设置原则:尽量靠近负荷中心,减少电能损耗;进出线方便。4、配电线路设计(包括线径计算、选择)根据每一回路的计算负荷,按发热条件选择导线截面(电压损失和机械强度);确定线路走向及线路敷设方式。线路敷设方式:配电线路设计主要是选择和确定线路走向,配线方式(架空线或埋地电缆等),敷设要求、导线排列,选择和确定配线型号、规格;选择和确定其周围的防护设施等。5、配电箱与开关箱设计,选择开关电器的规格型号。6、
4、接地与接地装置设计7、防雷设计8、编制安全用电技术措施和电气防火措施9、绘制电气平面图、立面图和接线系统图。临时用电图纸必须单独绘制,作为临时用电施工的依据。平面图中应包括现场正式工程、临时建筑和用电设备位置以及相应的设备容量;变电、总配电箱、分配电箱、开关箱、各种接地、各种照明的位置、容量和方式;配电线路的分路、走向、型式和敷设方法;电杆、拉线、路灯的设置,以及电缆、导线的截面、根数;TN-S系统PE线的设置方法。 立面图是指配电室装设成列配电屏时的要求。 系统图(单线)包括从电源进线开始经过变压器、总配电箱、分配电箱、开关箱、到用电设备的单线系统图。三级配电箱的接线图及进、出线路;标注开关
5、电器、配电线的规格型号;标注配电装置容量;标注基本保护系统的类别。10、上一级技术部门审批资料附:临时用电施工组织设计内容 临时用电线路在六个月以上的,应按正式线路架设。用电设备在5台以上或设备总容量在50KW及50KW以上的,应编制临时用电施工组织设计(方案),小于以上设备或容量的,制定安全用电技术措施和电气防火措施。并按照JGJ462005施工现场临时用电安全技术规范的要求进行相关的审核、审批。 临时用电施工组织设计的全部资料: 一、现场勘探:了解现场的地形、地貌,甲方提供的电源位置,电源系统,接零或接地保护方式;弄清满足建筑施工所需要的机具设备的数量、容量及现场布置情况。 二、确定现场变
6、压器、配电室、总配电箱和分配电箱的位置、确定线路走向及线路敷设方式。 1.闸箱位置的设置原则:尽量靠近负荷中心,减少电能损耗;进出线方便。 2.线路敷设方式:配电线路设计主要是选择和确定线路走向,配线方式(架空线或埋地电缆等),敷设要求、导线排列,选择和确定配线型号、规格;选择和确定其周围的防护设施等。三、负荷计算:负荷的计算可采用需要系数法。是根据现场用电情况计算用电设备,以及作为供电变压器和发电机、导线截面、配电装置和电器的主要依据。负荷计算要和变电所以及整个配电系统(配电室、配电箱、开关箱以及配电线路)的设计结合进行。 四、选择变压器容量、导线截面和电器的类型、规格。 1.变压器应由甲方
7、提供,施工单位根据用电负荷校验其额定容量是否能满足现场用电。 2.根据每一回路的计算负荷,按发热条件选择导线截面(电压损失和机械强度); 3.选择开关电器的规格型号。 五、绘制电气平面图、立面图和接线系统图。临时用电图纸必须单独绘制,作为临时用电施工的依据。 1.平面图中应包括现场正式工程、临时建筑和用电设备位置以及相应的设备容量;变电、总配电箱、分配电箱、开关箱、各种接地、各种照明的位置、容量和方式;配电线路的分路、走向、型式和敷设方法;电杆、拉线、路灯的设置,以及电缆、导线的截面、根数;TN系统PE线的设置方法。 2.立面图是指配电室装设成列配电屏时的要求。 3.系统图(单线)包括从电源进
8、线开始经过变压器、总配电箱、分配电箱、开关箱、到用电设备的单线系统图。三级配电箱的接线图及进、出线路;标注开关电器、配电线的规格型号;标注配电装置容量;标注基本保护系统的类别。 六、制定安全用电技术措施 1.电气设备的设置、安装、防护、使用、操作及维修人员必须符合JGJ4688施工现场临时用电安全技术规范的要求。 2.按要求设置接零与接地;在施工现场专用的中性点直接接地的低压电力线路中,必须采用TN-S接零保护系统。 保护零线应由工作接地线或配电室的零线或第一级漏电保护器电源侧的零线引出; 保护零线应由与工作零线分开单独敷设,不作它用,保护零线PE必须采用绿黄双色线;工作零线与保护零线应有明显
9、区别; 保护零线必须在配电室(或总配电箱)配电线路中间和末端(零干线末端)至少三处作重复接地(大于400米,每400米做一组;支线配电箱不做重复接地),重复接地线应与保护零线相连接; 保护零线的截面应不小于工作零线的截面,同时必须满足机械强度的要求,其中,架空敷设的间距大于12米时,采用绝缘铜线截面不小于10平方毫米,采用绝缘铝线截面不小于16平方毫米;与电气设备相连接的保护零线为截面不小2.5平方毫米的绝缘多股铜线; 电气设备的正常情况下不带电的金属外壳、框架、部件、管道、轨道、金属操作台以及靠近带电部分的金属围栏、金属门等均应作保护接零。 3.电气防火措施: 合理配置、整定、更换各种保护电
10、器,对电路和设备的过载、短路故障进可靠地保护。 在电气装置和线路周围不堆放易燃、易爆介质,不使用火源。 变压器、配电室、用电集中的场所配置绝缘灭火器材,并禁止烟火。合理设置防雷装置。七、临时用电施工组织设计(方案)必须有编制人、审核人签字;经主管部门批准后实施,并盖批准部门公章。用电设备和设施变动时,应有变更手续(方案),经原审批单位同意后,方可实施,并补充有关图纸资料。附:需要系数法:Sj:总视在计算负荷或供电设备总需要容量。P1:电动机额定功率(KW); S3:室内照明容量(KVA);S2:电焊机额定容量(KVA); S4:室外照明容量(KVA);Cos:电动机的平均功率因数(一般取0.6
11、5-0.75);K1、K2、K3、K4:需要系数、见表:用电设备数量需要系数备注K数值一般电动机310台1130台30台以上K10. 70. 60. 50.5为使计算结果接近实际,各需要系数值应根据不同工作性质分类选取。加工厂动力设备电焊机310台10台以上K20. 60.5室内照明K30.8室外照明K41.0编制施工现场临时用电工程施工组织设计的主要依据是JGJ462005施工现场临时用电安全技术规范,以及一些相关的电气技术标准、法规和规程。(审批样板):施工组织设计(方案)审批表表号:ZHZ-ZCB-KJ-01 编号:工程名称晨光家园施工单位工程总承包部晨光项目部技术文件名称晨光家园B6、
12、9、10楼施工组织总设计建设单位北京住总房地产开发有限责任公司编制单位工程总承包部晨光项目部审批单位工程总承包部编制人蔡建军审批人(签字)编制日期2006.5.25审批日期2006.5.27报审日期2006.5.27审批意见:(内容是否全面,控制是否到位及适时修改)1、同意晨光家园B6、9、10楼施工组织总设计,项目部认真组织交底,严格执行。2、当施组修改时,按原审批程序审批。(审批样板):施工组织设计(方案)变更审批表表号:ZHZ-ZCB-KJ-01 编号:工程名称晨光家园施工单位工程总承包部晨光项目部技术文件名称晨光家园B6、9、10楼临时用电施工组织总设计变更建设单位北京住总房地产开发有
13、限责任公司编制单位工程总承包部晨光项目部审批单位工程总承包部编制人蔡建军审批人(签字)编制日期2006.5.25审批日期2006.5.27报审日期2006.5.27审批意见:(内容是否全面,控制是否到位及适时修改)1、同意晨光家园B6、9、10楼施工组织总设计的变更内容,项目部认真组织交底,严格执行。2、当施组另作修改时,按原审批程序审批。目 录一、 编制依据2二、 工程概况3三、 现场勘探4四、 临时用电组织机构5五、 施工现场用电设备表5六、 现场总用电量的计算6七、 变压器选择8八、 各分系统计算8九、 技术要求9十、 安全用电措施11十一、安全用电管理制度 12十二、值班电工制度 12
14、十三、防火措施 13十四、环保措施 14附:施工现场用电系统图 施工现场用电平面图一、编制依据合 同 名 称编 号签订日期北京嘉事堂仓储及研究基地1#等5项工程京D04-22232005.2(1)合同(2)勘察报告勘察报告名称编号勘察日期北京嘉事堂仓储及研究基地1#等5项工程岩土勘察报告(3)图纸:图 纸 名 称图纸编号出图日期北京嘉事堂仓储及研究基地1#等5项工程建筑施工图京122044-091012005.2北京嘉事堂仓储及研究基地1#等5项工程结构施工图京122014-101012005.2北京嘉事堂仓储及研究基地1#等5项工程电气施工图京122014-121012005.2(4)规范:
15、名 称编号类别建设工程施工现场供用电安全规范GB5019493国家施工现场临时用电安全技术规范JGJ462005建设部(5)法规:文件名称文件编号建筑工程资料管理规程DBJ01-51-2000(6)其他名称编号总公司施工组织设计管理方法新建技质2002194号二、工程概况1、 工程位于北京市通州区台湖镇北神树村,通州区光机电一体化产业基地内。施工现场无任何管道、线路等设施,在现场西侧道路边有一条架空10千伏线路,甲方已申请到使用该线路电源,并在本现场西侧建有一个高压配电室,控制整个小区的变压器,本工程甲方提供工业S7315变压器。现已安装1台,变压器供本现场使用。供电方式为TNS系统,施工现场
16、用电采用三级配电二级漏电保护。2、 施工现场的用电设备主要是动力设备和照明设备。因此,采用380/220v两种电源供电。应采用三相五线制的供电方式,全现场施工用电利用三级配电接零、接地双重保护。3、 施工现场南北180米,东西为234米,大门设在北侧,东侧为待建项目,南侧为北京第三开关厂砖砌围墙,墙高2.6米,建筑红线距围墙6.5米。西、北侧紧邻新修15米镇级公路。4、 根据现场实际用电情况,变压器设在西侧围挡内。结构施工阶段,整个施工现场设计4个分配箱,8个配电箱,15个开关箱满足施工需要,现场配电箱除在室内以外,其他一律做防护围栅、防雨棚,设警示牌。搅拌站设在1#仓储楼西侧,钢筋加工、木工
17、加工设在4#卖场东南侧。5、 办公、生活区用电:离施工现场配电箱距离较近,使用接入的施工变压器,用电负荷为25千瓦,不再做用电量统计。三、现场勘探及临电布置1、拟建建筑物用地原为一片庄稼地,地上、下均无任何障碍物,具备开工条件。施工用电由甲方申请引入的变压器供给,高压侧电源由本场内高压配电室引入。1#仓储楼北、西侧各设一个分配箱;3#警卫室及4#卖场中间设一个分配箱;钢筋加工厂、搅拌站、生活区各设一个分配箱;专业加工场设一个分配箱;7#生活用房及8#特殊药品仓库设一个分配箱。2、由1#变压器引出两路电源,P1供搅拌站、钢筋加工厂、木工加工厂01分1;P3供卷扬机、振捣器、打夯机、碳弧气刨01分
18、3。由2#变压器引出一路电源,P2供两用弧焊机、电焊机、办公区、镝灯01分2。3、现场内主干线的电缆线路全部地埋敷设,挖沟60厘米,穿铁管和PVC管保护,上铺盖红砖,设警示标志,跟结构走的线路需跟外架提升,每隔2米一固定,各电气设备进出线均穿管,保护各配电箱的进出线路,全部设下口。四、临时用电组织机构 组 长:彭少祥 副 组 长:罗三贵组 员:李 军、值班电工:李和明、阎风强五、施工现场用电设备表用电设备及用电量统计表序号设备名称设备型号单台功率台数总功率备注1搅 拌 机JS-50042.5KW285KW2地 泵HBT-6090KW190KW3电 锯MT1053KW26KW4电 刨MBT503
19、4KW14KW5振 捣 器DZ31.1KW88.8KW6两用弧焊机ZXE1-50019.8KW479.2KW需换算7电焊机BXC31/520KW240KW8交流电焊机BX1-30025KW250KW9直螺纹套丝机2 KW48 KW10蛙式打夯机4.5 KW418 KW11切断机CQ4022.2KW24.4KW12弯曲机CW403KW26KW13钢筋调直机Y100C-43KW13KW14卷扬机22KW488KW15碳弧气刨10 KW220 KW16镝灯3.5KW621KW总容量531.4KW六、现场总用电量计算1、搅拌站、钢筋加工厂、木工加工厂搅拌机:85KW 、 地泵:90KW、钢筋加工厂:2
20、1.4KW、木工加工厂:10KW查表 Kx0.7 COS=0.68 tg=1.08Pe1=85+90+10=206.4KWPjs1=K1Pe1=0.7206.4=144.5KWQjs1Pjsitg=144.51.08=156KVar2、两用弧焊机、电焊机、办公区、镝灯两用弧焊机: 79.2KW 、电焊机:90KW、办公区:25KW、镝灯:21KW查表 Kx0.35 tg=2.29先将Jc=50%统一换算到Jc=100%时的额定容量Pe2=Pn=215.2=152 KW计算:Pis2=KxPe2=0.35152=53.2KWQjs2Pis2tg=53.22.29=121.8KVar3、卷扬机、振
21、捣器、打夯机、碳弧气刨卷扬机:88KW、振捣器:8.8KW、打夯机:18KW、碳弧气刨:20KWPe3=88+8.8+20+18=134.8KW查表 Kx0.7 COS=0.7 tg=1.02Pis3=KxPe3=0.7134.8=94.36KWQjs3Pjs3tg=94.361.02=96.25 KVar4、总负荷计算同期系数需取Kx=0.9P总=Kx(Pjs1+ Pjs2+ Pjs3) =0.9(144.5+53.2+94.36) =0.9292.1 =262.9 KWQ总=Kx(Qjs1+Qjs2+ Qjs3) =0.9(156+121.8+96.25) =0.9 374.05 =336
22、7 KVarS总= =427.2KVA总电流计算I总=649.2A七、变压器的选择根据计算总的视在功率,施工现场用电需要2台(315KVA)变压器。八、各分系统的计算1、 导线截面积计算,按主要回路计算 由变压器到搅拌站配01分1。计算电流:查表Kx1,COS0.68I= = =392A选择导线:查表应选择1条 VV395260 G100埋地敷设2、 由变压器到电焊机、卷扬机01分2。计算电流:查表Kx0.7,COS0.68I= = =286A选择导线:查表应选择1条 VV395260 G100埋地敷设3、 由变压器到木工、钢筋场01分3计算电流:查表 Kx0.7,COS0.8I= = =
23、179.2A选择导线:查表应选择1条 VV350216 G100埋地敷设注:如现场线路较长,应考虑电压降,可用电压降再进行一下电缆选型的验算。九、技术要求1、 各类配电箱、开关箱、专用箱应分级配电,开关箱做到一机一闸,要防尘防雨,有门、有锁。固定式配电箱加设防护栅,安装牢固,落地安装点应平坦,高出地面20厘米以上,其周围2米内不得堆放杂物,保持道路畅通。进线和出线设在箱体的下面,导线应绝缘良好,排列整齐,箱与箱之间的导线连接要牢固。箱内电气要排列有序,不允许有松动。箱内电气开关要标明用途,以防误操作,箱体统一编号,停用时断电、上锁。2、 配电箱内必须装设工作零,保护零端子板,配电箱的进出线口应
24、设在箱体的下面,严禁设在箱体的上面、侧面,后面或箱门处。3、 电缆线路要穿管地埋或沿墙敷设,埋深不小于60厘米。在电缆的上下各均匀铺5厘米厚细砂,后盖砖保护并在上面做警示标记,电缆接头应牢固可靠,包扎后的绝缘强度应不低于原来的绝缘强度,不得承受拉力,进出口加强保护。4、 本工程各种配电线路禁止敷设在金属管道上,绝缘导线的绑扎全部采用绝缘胶带缠绕。5、 本工地电器设备的防雷接地与重复接地使用同一接地体,其接地电阻经摇测不得大于10欧姆。6、 电气设备的金属外壳必须与PE线相连接,PE线与N线必须分开,不得混用。PE线中间不得有断股和接头,不得装设开关和熔断器,在配电线路的终端要做重复接地,其电阻
25、值不得大于4欧姆。7、 使用的电气设备要符合安全标准,有合格证、铭牌的,使用中的电气设备保持完好的工作状态,禁止带故障、超负载运行。8、 漏电保护器使用:施工现场配电箱和开关箱至少设置2级漏电保护器、开关箱中必须设置其额定漏电电流不大于30毫安;时间应小于0.1秒;做到每天一试验。漏电保护器的选择符合国标GB68ZP86的要求。9、 移动式工具长期停用或新领用的,用前要做好绝缘测试、外观检查完好无损坏,做好接地。一机一闸漏电开关灵敏有效,采用插座、插头连接时,其不得有裂纹,应绝缘良好。在用完后,必须断开电源方可离开。电源线要使用多股铜芯橡套电缆,不得有接头和断裂现象,不能砸压、拖拉、操作人员必
26、须穿戴整齐。10、 上述每项施工操作前,应有项目部专业技术负责人对各分项工程进行书面技术交底,完成后由项目部组织相关人员验收,合格后报公司施工管理部门二次验收。十、安全用电措施1、 现场用电执行三级配电,23级漏电保护。用电设备必须做到一箱一机一闸,漏电开关做到每天一检查。2、 电气设备金属外壳与保护零做可靠连接,零线与保护零要分开,接地电阻值不大于4欧姆。3、 手持工具使用安全的II类型工具,使用灵敏度高的漏电保护器(其额定漏电电流不大于30毫安;时间应小于0.1秒),潮湿环境下的照明设备必须使用36伏以下的安全电压。4、 电气操作人员,必须穿戴整齐,持证上岗,严禁违章操作。高大设备做防雷接
27、地,大型设备做重复接地,做到现场设有专人负责、专人管理 5、建立、健全临时用电安全技术交底制度。向各类专业用电人员介绍临时用电方案和安全用电技术措施的总体意图、技术内容和注意事项,并应在技术交底文字资料上履行交底人和被交底人的签字手续,注明交底日期。十一、安全用电管理制度1、配电箱、盘必须按建设部颁布标准JGJ46-88施工现场临时用电安全技术规范执行。电气专业人员有权制止一切违反临时安全技术规范和本制度的行为。2、为保障安全实行一机一闸制,禁止一闸多机,且照明动力要分开供电,单相与三相供电分开,以利于漏电保护,所有电气设备的金属外壳及电气设备连接的金属架必须采取妥善的接地保护。3、必须按技术
28、交底执行,现场所有配电箱均需锁,并安排专人管理、操作和维护,机械和电气设备不得带病运转和超负荷使用,遇大风、雷雨天气,应进行配电线路的巡视检查工作。4、建立电气维修制度。加强日常和定期维修工作,及时发现和消除隐患,并建立维修工作记录,记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。5、建立安全检查和评估制度。施工管理部门和企业要按照JGJ59-88建筑施工安全检查平分标准。定期对现场用电安全情况进行检查评估。6、建立安全用电责任制。对临时用电工程各部位的操作、监护、维修等分片、分块、分机落实到人,并辅以必要的奖惩。7、对各施工队进场人员进行安全用电教育,并与各队签定施
29、工现场用电协议书,明确各方临时用电责任十二、值班电工制度1、施工现场配备两名专职电工,专职电工必须取得北京市行政主管部门颁发的上岗证,进行施工现场内的临时电线路的管理。2、值班电工在值班时,必须严格执行施工现场临时用电安全技术规范(JGJ462005)。工作时必须穿戴好自己的绝缘鞋(靴、手套)等防护用品。3、值班电工根据工程进度及施工现场用电机械设备的数量,制定合理的用电线路的检修计划。4、值班电工在进行用电线路的巡查时,按照要求对违反用电安全的行为加以纠正及制止。5、值班电工在检查、维修、维护设备时,必须停电、断电、验电,严禁带电进行操作8 。并挂好标志或专人负责看管下方可进行操作。6、值班
30、电工在工作期间,严禁不向工地有关部门请假便擅离岗位的情况发生。7、值班电工班、工长对值班人员和所有用电人员,必须有安全技术交底和使用记录。8、值班电工应定期向工地安全保卫部门,及时汇报近期施工现场的临时用电设备及线路的运转情况。十三、防火措施1、 施工现场禁止使用电炉子和其它电热器具。不准使用床头灯室内照明灯具不能超过100瓦。碘钨灯在使用时与易燃物的距离要大于50厘米。2、 电气操作人员要认真执行规范,正确连接导线,接线柱要压牢、压实。各种开关触头要压接牢固。铜铝连接时要有过渡端子,多股导线要用端子或涮锡后再与设备安装,以防止加大电阻而引发火灾。3、 配电箱、开关箱内禁止放杂物及易燃物品,并
31、有专人负责清理,箱内开关要配置合理。4、 电焊机使用要执行用火证制度。并设专人监护,施工焊周围不能有易燃物体,还要配齐防火设备,焊机要放在通风好的地方。5、 高大设备要做好防雷接地。6、 消防泵的电源要由总箱开关上口侧引出,不得加设漏电保护装置,可以设单相接地报警装置。7、 建立防火检查制度,强化电气防火领导体制,要有电气防火队伍。发生电气火灾时,要迅速切断电源,灭火时要用绝缘性能好的灭火剂:二氧化碳、干粉、干燥沙。禁止使用导电体、水灭火。8、 现场中的电动机严禁超载使用,电机周围无易燃物,发现问题及时解决,保证设备正常运转。十四、环境保护措施: 1、施工现场临时用电的材料、安装操作工艺均要采
32、用环保型材料及工法。 2、临电施工用废弃材料,应及时分类回收,妥善处理。 附图1变压器配电箱重复接地附图201分(13)重复接地图工程项目施工现场安全资料(二)施工现场临时用电验收表资料类别:AQ-C7类资料内容:工程项目施工现场临时用电工程在使用前必须通过总包分包与监理三方的联合验收方可投入使用,验收时可根据施工进度分部位、分回路进行,经验收合格后应如实填写施工现场临时用电验收表AQ-C7-1,并履行签字手续。施工现场临时用电验收表 AQ-C7-1工程名称总包单位临时用电工程作业电工序号检查项目检查内容检查结论1施工组织方案用电设备5台以上或设备总容量在50kw以上者,应编制临时用电施工组织
33、设计2外电防护小于安全距离时应有安全防护措施;防护措施应符合要求3接地与接零保护系统应采用TN-S系统供电;重复接地符合要求,其电阻值应不大于10欧;各种电气设备和施工机械的金属外壳、金属支架和底座必须按规定采取可靠的接零或接地保护。4三级配电配电室的设置应符合要求;现场实行三级配电,总配电箱应装设电压表、总电流表、总电度表及其他仪表;总配电箱应装设总开关和分路开关,开关均采用自动空气开关。分配电箱应设总开关和分开关,总开关应采用自动空气开关,分开关可采用漏电开关或刀闸开关并配备熔断器。开关箱内安装漏电开关、熔断器及插座。5漏电保护器须实行两级漏电保护;严格实行“一机、一闸、一漏、一箱”;漏电
34、保护装置应灵敏、有效,参数应匹配;在总、分配电箱上安装的漏电保护开关的漏电动作电流应为50至100mA,开关箱必须装漏电保护器,其额定漏电动作电流不大于30mA, 额定漏电动作时间0.1S。6配电箱设置配电箱安装位置应符合要求,箱体应采用铁板或优质绝缘材料制作,不得使用木质材料制作,箱体应牢固、防雨;箱内电器安装板应为绝缘材料;金属箱体等不带电的金属体必须作保护接零;进线口和出线口应设在箱体的下面,并加护套保护;工作零线、保护零线应分设接线端子板,并通过端子板接线;箱内接线应采用绝缘导线,接头不得松动,不得有带电体明露;闸具、容断器参数与设备容量应匹配,安装应符合要求;不得用其他导线替代熔丝;
35、箱内应设有线路图。7配电线路电缆架设或埋设符合规定要求;须使用五芯线电缆,电缆完好,无老化、破皮现象;8其他照明灯具金属外壳须作保护接零,使用行灯和低压照明灯具,其电源电压不应超过36伏;行灯和低压灯的变压器应装设在电箱内,符合户外电气安装要求;交流电焊机须装设专用防触电保护装置、电焊把线应双线到位、电缆线应绝缘无破损;9其他增加的验收项目10验收结论:验收人签名总包单位分包单位作业队伍监理单位意见:监理工程师: 年 月 日说明:1、“其他增加的验收项目”一栏指根据标准、规范及行业要求还应验收的项目,企业可自己填写。2、验收时监理工程师必须参加, 并签署意见。(注:此页在前页的背面)工程项目施
36、工现场安全资料(三)总分包临电安全管理协议资料类别:AQ-C7类资料内容:总包单位、分包单位必须订立临时用电管理协议,明确各方相关责任,协议必须履行签字、盖章手续。临时用电安全管理协议书应包括:1、总包与分包单位名称2、应遵守的国家、行业、地方及企业的法律、法规、规程、规范及管理办法。3、总包提供设施、设备及有关要求;对分包方相关设备设施的要求。4、双方操作及管理责任、权限的划分(如谁负责总配电箱、二级配电箱的维护保养,总包方为分包方提供三相五线制电源,分包方在使用中应实行TN-S系统,保证三线即工作零线、保护零线、相线到位;甲方负责二级配电箱分漏电保护器上口以上线路及分漏电保护器,分漏电保护
37、器下口及以下线路由分包方负责等详细约定)。5、分包方应服从总包方管理;总包方有监督管理的权利,分包方有提出意见及建议的权利6、一式几份,总包与分包单位双方负责人签字(加盖企业红章),各自留存。工程总承包部临时用电安全协议书工地名称: 建设单位: 总包单位: 分包单位: 分包单位施工部位: 一、为了保障施工现场用电安全,防止触电事故的发生,凡在我公司现场施工的外协单位,使用电气设备时,必须按照建设部标准JGJ462005施工现场临时用电安全技术规范和有关标准、规程或规范执行。 二、现场用电工程的安装、维修、拆除必须由电工来完成,电工和电焊工上岗时必须持有北京市安全生产监督管理局核发的特殊工种操作
38、证。 三、每台用电设备应有各自的开关箱,箱中必须装设漏电保护器,实行“一机一箱一闸一漏”;漏电保护器额定动作电流不大于30毫安,额定漏电动作时间应小于0.1秒;电焊机必须安装焊机二次保护器。 四、电动设备的金属外壳,应做保护接零。手持电动工具的负荷线,必须按其容量选用无接头的多股铜芯橡套软电缆。 五、配电线路应采用埋地或架空敷设,严禁沿地面明设。220伏室内照明灯不得低于2.4米;220伏室外照明灯不得低于3米;现场移动式灯具必须采用密闭式防雨灯具;使用手把灯照明,其电源电压不超过36伏;电源线应使用橡套缆线,不得使用塑胶线;不得乱接、乱拉插座和照明灯;接头处应包扎严密。 六、外协单位各类用电人员应接受住总工程总承包部的管理、监督、检查。 七、各类用电人员应做到: 1.掌握安全用电基本知识和所用设备的性能; 2.使用设备前必须按规定穿戴和配备好相应的劳动防护用品;并检查电气装置和保护设施是否完好可靠。严禁设备带“病”运转; 3.停用的设备必须拉闸断电,锁好开关箱。发现问题,及时报告解决; 4.搬迁或移动用电设备,必须经电工切断电源并作妥善处理后方可进行。八、本协议书一式叁份。 住总集团工程总承包部 项目部 公司 签名人职务 签名人职务 签 名 人 签 名 人 年 月 日 年 月 日工程项目施工现场安全资料(四)电气设备测试、调
