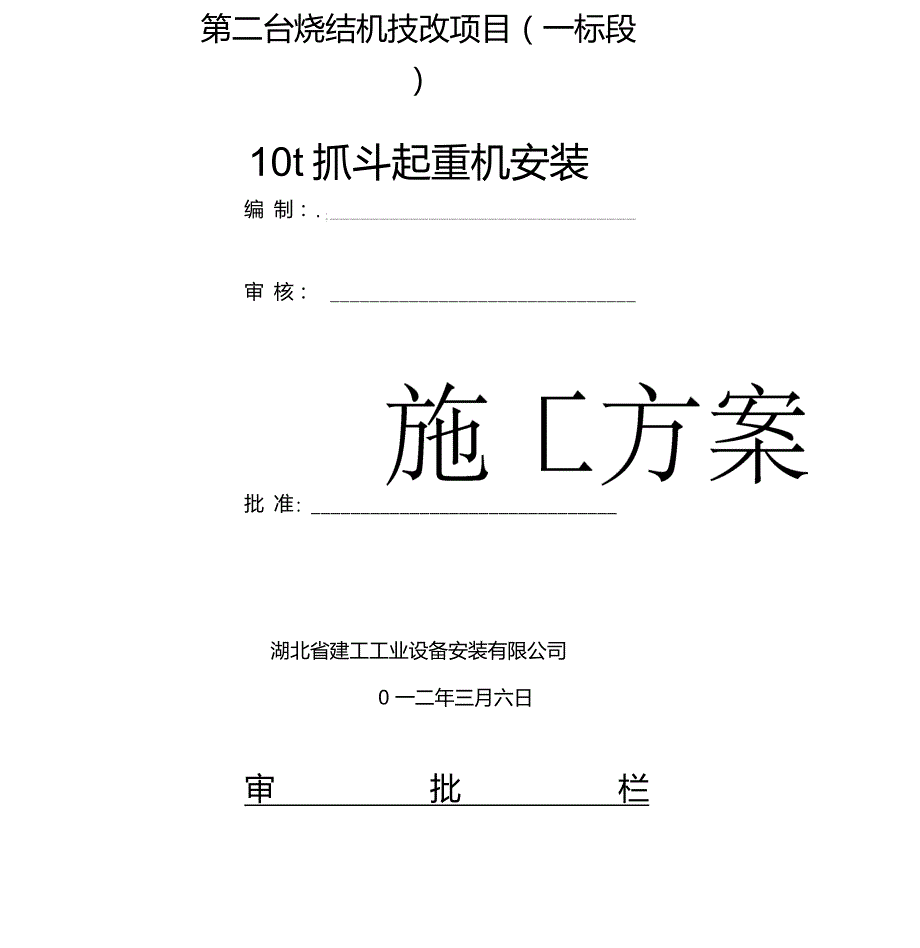

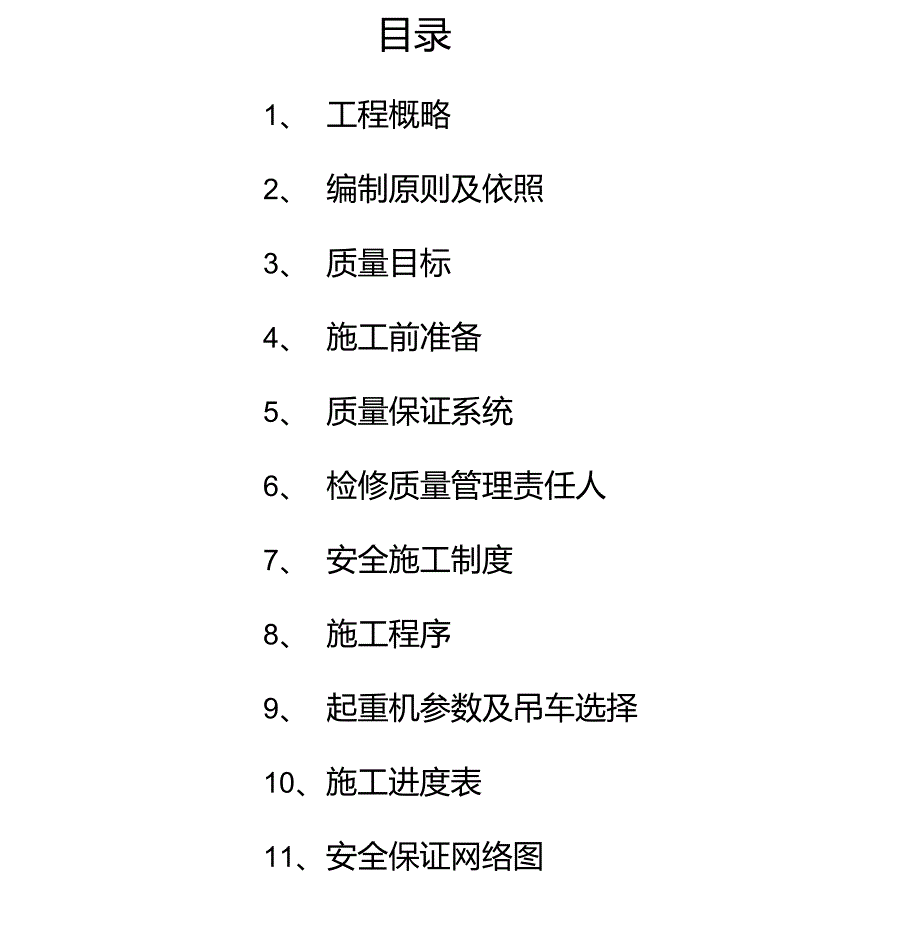

1、第二台烧结机技改项目（一标段）10t抓斗起重机安装编 制：.;审 核： 批 准:湖北省建工工业设备安装有限公司0 一二年三月六日审批栏目录1、工程概略2、编制原则及依照3、质量目标4、施工前准备5、质量保证系统6、检修质量管理责任人7、安全施工制度8、施工程序9、起重机参数及吊车选择10、施工进度表11、安全保证网络图12、生产安全管理责任人、工程概括鄂钢烧结厂煤仓新增 10t 抓斗天车安装，因为安装工期紧，安装 现场与生产交错同步进行；为保证安装进度、安装质量及吊装安全， 特拟订本施工方案 .二、编制依照1、机械设备安装工程施工及查收通用规范GB50231-982、起重设备安装工程施工及查收
2、规范GB50278 983、电气装置安装工程施工及查收规范GBJ232 824、起重机电气装置施工及查收规范GB50256 965、 80t 汽车吊起重性能表三、质量目标：保证起重机安装切合合同要求。四、施工前准备：1、进行施工前的技术准备；落实行工资料和施工机具; 现场安全教育学习和施工方案交底。2、施工机具 ：千斤顶 2 台；电焊机 2 台；氧割设备 2 套； 5t 、2t 导链各 2 台；其余常用工机具 .3、施工人员：钳工 6 人 电工 3 人 焊工 4 人起重工 1 人 技术管理 2 人4、（ 1）甲方配合现场平坦、压实，可知足160t 吊车支脚。（2 ）安全吊装：靠南门第一间，屋面
3、板所有揭开 , 下边屋架割除 （不影响行车梁吊装）。（3） 磨电道停电：如停止生产需要停 1 小时 , 如生产需要中断停， 每次停 40 分钟计停 3 次，集电器安装停一次 2 小时。五、质量保证系统 :1、成立由项目经理领导，副经理中间控制，质量检查员基层检查的经理部内部三级系统，建立全员质量意识，贯彻“谁管生产，谁管质量；谁施工、谁负责质量 ；谁操作、谁保证质量的原则。推行工程质量岗位责任制，并采纳经济手段来辅助工程质量岗位责任制形成从横向到纵向从公司到项目经理到生产班组的质量管理网络。2、施工准备过程的质量控制质量保证网络图六、施工质量领导小组人员：因为安装时间紧、任务重、生产与施工交错
4、作业为赶进度、保生产特明确以下责任人组长余明礼（项目经理）副组长聂志恒（施工队长 ）组员刘彦军（施工班长）组员祝唐波（施工班长）组员李环星（施工班长 ）组员王超群（质检员）七、安全施工举措：1、安全生产目标1、1 安全生产目标：仔细贯彻“安全第一，预防为主 的安全生产目标。增强安全管理 , 做好安全教育、安全检查、安全防备、劳动保 护等各项工作，根绝生产事故的发生。创安全文明工地。2、安全保证系统成立由项目经理领导， 副经理中间控制 , 安全员基层检查的经理部 内部三级系统，建立全员安全意识，贯彻“谁管生产、谁管安全；谁施 工、谁负责安全 . ”形成一个从横向到纵向，从公司到项目经理到生产 班
5、组的安全管理网络。3、现场安全管理规章制度3、1 安全生产目标：安全第一，预防为主。3、 2 安全生产原则 :a、管生产一定管安全，谁主管谁负责的原则。b、生产一定安全，不安全不生产的原则。c、先防备，后施工，无防备不施工的原则。d、发惹祸故“四不放过”原则。3。 3、抓好安全生产教育a、在安全教育上，以抓正面经验介绍为主，对工人要执行三级 教育和员工全员教育，成立三级教育卡片。增强员工常常性安全教育， 不停提升员工的自我保护能力。b、在培训工作中，以抓特别工种培训为主，坚持先培训后上岗 的原则。 .c、做好安全技术举措交底，下达任务单时，一定写出安全注意 事项，做到口头交底和书面交底相联合
6、3.4 、增强安全检查a、 增强安全检查是贯彻执行标准的重要环节。坚持公司每个月一次 项目部每周一次，施工员、班组长、安全员、值日员每天一次。b、整顿反应，检查出来问题 ，要下达检查整顿通知书，仔细整顿， 做到三落实（举措、时间、执行人） 。4、安全防备举措a、手持电动工具的电源线、插头、插座应完满。电源线不得随意接长和调动。电动工具的外壳绝缘应完整无缺. 使用、维修、保存应有专人负责 .b、焊机应独自设开关，其外壳应做接零或接地保护。一次线长度 应小于5m，二次线长度应小于 30m，双侧接地压接坚固，并安装靠谱的 防备罩 . 焊线应无缺损 , 绝缘优秀 . 电焊机设置地面应防潮、 防雨、防
7、砸c、配电箱：箱门、锁及露天防雨设备、熔断保险器、保护接零 （连结端子板）或保护接地 .d、夏天露天作业时，氧气瓶、乙炔瓶禁止骄阳爆晒，一定采纳防 晒举措，以防发生爆炸事故。在焊割过程中， 碰到回火 ， 一定先封闭割刀的乙炔调理阀 ， 再封闭氧气调理闪。氧气瓶上一定有切合要求的高 压、低压氧气表，且指针敏捷，正确 . 、乙炔瓶一定加装回火器。e、确认检修场所，天车下方派专人监护，周围设围绳并加红布条、建立显然警告标记牌以此提示其余没关人员进入施工现场，防止高空坠物伤人，天车磨电道停电专人监护，确认停电后在施工防止触电伤 人 . 进入现场穿着好防备用品，高空作业系好安全带。5 、现场安全生产责任
8、制5。1、项目经理安全生产责任制a、对所辖范围的安全生产工作负直接领导责任，详细贯彻执行上 级上相关安全生产的政策、法例、标准和规章制度 .b、计划、部署、检查、总结、评选生产的同时，计划、部署、检 查、总结、评选安全工作，编制施工组织设计 , 拟订安全技术举措 织交底与实行，要有安全检查指挥要乞降奖罚举措。c、 负责组织每周一次的安全检查.针对现场存在隐患和不安全因素、即便采纳有效整顿。常常组织展开活动，并有活动记录资料.d 、发惹祸故后，组织检查剖析，实时上报，并拟订防患举措 织实行文明生产和安全达标 , 增强对员工的教育 .5。2、施工员（工长）安全生产责任制a、对所管的施工生产现场的安
9、全生产负有直接责任b、向班组部署生产任务的同时，一定要进行全面、有针对性的安 全技术交底（应有交底文字资料） ，并敦促检查执行 .c、仔细执行上司相关生产规定，组织展开工地安全达标，无事故 比赛等安全活动。d、坚持每天进行事例检查，敦促班组搞好安全活动，实时办理解 决现场存在的不安全要素和隐患 , 增强对施工生产员的安全教育。e、组织参加对本施工生产地区的设备、施工用机电设备、线路的 检查查竣工作，签证后存档 .5.3 、工地安全员安全查责任制a、 辅助领导贯彻执行国家的安全生产劳动保护目标、政策、法例、 标准和公司相关规章制度。b、 做好平时安全生产检查工作。 对查出的问题， 实时向领导报
10、告，提出整顿建议和要求，下达相关人员 , 并敦促实行。碰到严重险情， 有权越级上报。c、参加对现场设备、吊架及施工设备的检查查竣工作以及安全防 护设备装置的坚定，推行工作。d、率领班组工人在施工生产中典范恪守劳动纪律和各工种的安全 技术操作规程以及相关安全生产的各项规章制度与安全技术举措，做 到三不损害，即我不损害自己、我不损害他人、我不被他人损害。e、踊跃展开班组安全活动，开好班前生产安全会，并坚持同一班 组安全活动及安全值日与班组自检。f 、发惹祸故 , 要保护好现场，立刻上报 , 据实反应事故发生状况， 并组织本组人员剖析原由，汲取教训 , 防备事故重复发生。6、工地安全作业纪律6。1、
11、进入工地人员一定恪守安全生产规章制度和劳动纪律，严 禁违章作业。6.2 、仔细做好“四口”的防备，实时采纳盖、挡、堵、围的有效 举措 , 所有进场人员一定佩戴安全帽。6.3 、高空作业 , 一定系好安全带。6。 4、在现场内禁止赤膊、光脚穿拖鞋、高跟鞋.6。 5、施工现场要挂安全标记牌。禁止非操作人员进入现场。6.6 、施工用电一定切适用电要求，暂时用电线路采纳三相五线制 和两级自动保护装置 , 并安装漏电保护器 , 损害手持工具一定戴绝缘手套，穿绝缘胶鞋6。8、做好防火工作，备置适当的消防设备，增强对易燃品的存 放管理，木匠棚、易燃库房禁止抽烟。八、施工方案及甲方配合1、 160t 汽车吊进
12、厂稳脚， 调整支臂高度及夹角 . 因当时卸车过远， 160t 吊车没法正常吊装 , 采纳 50t 汽车吊下脚在马路上 , 抬吊一头送入 可知足 160t 吊装。2、被动梁吊装：按梁中心割吊装孔两处，吊索调整上下边板角外 垫设包铁 , 采纳卸扣锁固。两头栓设留绳两根，准备吊起 , 起吊至地面 500mm 停止，检查平坦度，吊索锁固，安全靠谱无误后，起吊高于屋顶 相应距离，旋转方向 , 吊车铺臂止房子中心和两头距离调整，吊车迟缓 落钩，落于凑近大车轨道面上停止。双侧端梁连结处下部垫设 100# 无 缝钢管 2 根，便于辊动及连结。吊车落钩，吊索拆卸。同时采纳人工 手拉葫芦 3t*6m2 台将被动侧
13、向北边挪动， 移止不影响吊装主动侧大梁。3、主动梁吊装：用相同步骤吊装主动侧大梁，落于轨道面上。进 行两梁合拢，对角及夹角调整，连结板定位安装。绞制螺杆所有打入、 紧固后，采纳 2 台 30t 千斤顶将端梁顶起，下边垫管拿出，千斤顶取 出，吊车落钩。4、小车吊装：小车确立方向, 采纳留绳定位、吊装，直接落于小车轨道面上。5、附件：电器及司机室吊装:a、附件吊装直接吊在走台上放设，采纳 16绳捆绑，以防滑落。B、 电器附件吊装直接定位座上放， 采纳点焊暂时焊接， 螺丝穿设。 C、 司机室吊装：司机室没法直接定位 , 采纳吊车暂时吊入车间内 ,采纳手拉葫芦安装6、吊车散场，同时将起重机向车间内辊入
14、不影响盖上边屋顶7、栏杆及斜梯安装f司机室安装T线槽部署f电线电缆放设T空 负荷调试T抓斗安装T调试T自检合格。8、查收:通知甲方使用单位，安环部监理公司及市技术监察局按国家标准进行起重机全面查收，合格后交托甲方使用9、散场：散场保证鄂钢环境治理规定，三清。九、吊车采纳吊车规格台班备注160t1.5个大梁、小车吊装50t0。5个附件安装含出入厂0.5台班十、施工工期：10天十二、生产安全领导小组人员：因为安装时间紧、任务重、生产与施工交错作业为赶进度、保安全特明确以下责任人组长余明礼（项目经理）副组长刘彦军（ 施工队长 ）组员李怀星（施工班长）组员祝唐波（施工班长 ）组员王超群（安全监察员）
