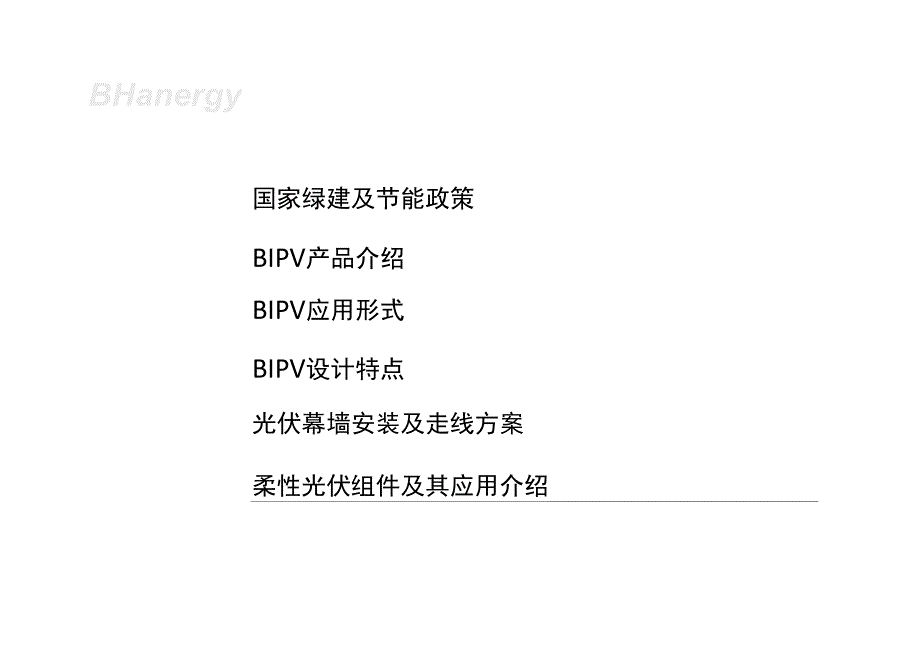

1、BHanergy光伏建筑一体化（BIPV）产品及系统应用介绍汉能全球光伏应用集团 2015年7月国家绿建及节能政策BIPV产品介绍BIPV应用形式BIPV设计特点光伏幕墙安装及走线方案柔性光伏组件及其应用介绍BIPV维护要点国家绿建及节能政策Hanenjy国家绿建及节能政策1 .现行绿色建筑相关标准统计表绿色建筑相关标准序号标准级别标准号标准名称实施日期1国标GB/T 50378-2014绿色建筑评价标准2015/1/12北京DB11T 825-2011绿色建筑评价标准2011/12/13上海DG/TJ08-2090-2012绿色建筑评价标准2012/3/14深圳SZJG 302009绿色建筑

2、评价规范2009/9/15江苏DGJ32/TJ76-2009江苏省绿色建筑评价标准2009/4/16河北DB 13(J)/T1132010绿色建筑评价标准2011/3/17江西DB36/J001-2010江西省绿色建筑评价标准2010/5/18广西DB45/T 5672009广西绿色建筑评价2009/2/239太原DBJ04-255-2007太原市绿色建筑标准2018/1/110重庆DGJ50-052-2013公共建筑节能（绿色建筑）设计标准2011/11/111重庆DGJ50/T-135-2012绿色建筑设计规范2012/3/112重庆DBJ/T50-066-2009绿色建筑评价标准2010

3、/2/113福建DBJ/T 13-118-2010福建省绿色建筑评价标准2010/3/114武汉WJG117-20011武汉市绿色建筑设计技术规定2011/11/115国际标准美国LEED标准注：上述并不覆盖所有绿色建筑标准，仅从网络或其它渠道获得，仅供参考。Hanergy国家绿建及节能政策2 .绿建标准中新能源应用比例分析绿色建筑评价标准GB/T 50378-2014评价与登记划分,绿色建筑评价指标体系由节地与室外环境、节能与能源利用、节水与水资源利用、 节材与材料资源利用、室内环境质量、施工管理、运营管理7类指标组成。每类指标均包括控制项和评分项，其中每类指标的评分项总分100分。,控制项

4、的评定结果为满足或不满足；评分项和加分项的评定结果为分值。/绿色建筑分为一星级、二星级、三星级3个等级。3个等级的绿色建筑均应满足 本标准所有控制项的要求，且每类指标的评分项得分不应小于4。分。当绿色建 筑总得分分别达到50分、6。分、8。分时，绿色建筑等级分别为一星级、二星级、 三星级。3 .绿建标准中新能源应用比例分析美国LEED标准LEED标准为世界最具影响力的绿色建筑标准， 对新能源的应用比例进行评分，不做强制要求。LEED可再生能源评分标准百分比得分1%13%25%37%49%511%613%7新版GB/T 50378-2014相比于2006版提升了新能源应用比例，将其作为评分项，

5、不同应用比例得分不同，这样就大大提升了 业主对新能源应用的重视程度。可再生能源利用类型和指标得分由可再生准源提供的电量比例LC%&Ryi.3%452.0%RV2.5%62.5%W&V3.0%73.0%WRV.5%83.5%久旦 Wr 4 Hr用清洁能源改变世界HanenjyBIPV产品介绍3. BIPV组件与建筑玻璃的光学、热工及隔声数据对比结构（20%刻划透光）可见光 透射率 （%）可见光反射率1 （%） IProa隔热（K值）双玻3.2+613.50；9.06365.735三玻A+3.2+411.648.61 1375.665建筑用6mm单玻89.008.00266.2前双薪十由空+单窥

6、32+6+由空（12空气）+611649.23 ；372.774建筑用6 +中空（12） +681.008.00352.800前双玻+中空+单玻 32+6+中空（12空气）+6 Low-E10.848.74 :371.810建筑用6 +中空(12)+6 Low-E61.00：11.00 ：351.800前三玻+中空+单玻 4+32+4+中空（12空气）+6372.730光学分析：20%刻划透光组件的实际可见光透射率在13.510.84%间。常用玻璃规格室外面 可见光反射率都在9%左右,一般都能满足玻璃幕墙光学性能标准中的要求 （一般幕墙玻璃反射比不大于S3 ,高架路两侧建筑20m下玻璃反射比不

7、大于0.16 ）。热工分析：隔热与玻璃厚度相关性不大，取决于是否有中空层、LOWE膜、中空充氮气等。隔音分析：BIPV组件结构均在37左右,远高于普通中空玻璃2835 ,原因是PVB夹胶玻璃 对抑制中空玻璃的低频共振现象有明显的效果。用清洁能源改变世界4. BIPV产品认证cec太阳能产品认证证理!，；*0 1C Va jun “ ”2t/4Xwk*w4W/ 4“KA/擦glAAiT* I44M4. ca3“人to&WA ,/“0Ml” XMQAXir”TgX4MMMHt，. AM.中国质认证中心 ， 、* cmM，432UUOf .IEC61646-2008IEC61730-2-2004绿色

8、建筑选用产品证明商标准用证经用的汉门尤长才仪公，(xal，a务,第角.九t 尸仪 4”. W04A/XMK&f * Wqi Aimcpaanutf绿色建筑选用产品导向目录入选迂书国海静江方人小双箧儿代有根公司0 F州/a. H4U?X. CX 匕*，*/4, s*(：4i*a o.人4/? JI l) HCi Win 4 II a双玻封装太阳能组件绿色建材BIPV产品介绍用清洁能源改变世界中0D0O*Wtt卢认证H书xl *HBA， 3UI24ACa&AX*4!HKX 4 aSA4Aft&ttCaw4被“明n0A，H事久-1 C4 - I A 43，4人 ，）欣X *m 1. Rt y ir，

9、T，bl， WX ，山XM2AA , AAO夹层玻璃3c认证夹层玻璃CTC认证-4； uxiil绿色建筑选用产品证明商标准用证经屏惊式选及M此位富稹公司士，工鼎9 （今虱2彳3*.“： ）”： ” fl?u r JI t Retc中国皿队倭mm iBnp m 绿色瘦筑选用产品导向目录入选迂书建停侯江苏仙汉傀死代*小44A c*.x户八A ar ，QJL，a，4tflA UM4 4l.人户人,迪A眩2工A做及RU： ”）+，）用n a三玻封装太阳能组件绿色建材H3nergyBIPV应用形式BIPV应用形式1.采光顶应用特点：1 .采用背板夹胶透光光伏组件，提供电力的同时还满足建筑物采光需求；2

10、与建筑在美结合，可以满足力学、美学、结构连接等建筑方面要求。透光导致发电 效率不高。用清洁能源改变世界H3nergyBIPV应用形式2.遮阳板应用特点：1 .分跟踪和不跟踪两种，在满足建筑物采光要求的同时，对阳光起到遮蔽作用;2 .项目特点通常功率不大，安全性要求高。发电效率I：俄高。3 .立面玻璃幕墙应用用清洁能源改变世界特点:/立面尊塔妻茎=i一三三三1.中空玻璃组件，提供电力的同时还提供节能保温、2.与建筑完美结合，节省空间,彳弋原有幕墙玻璃。密封防水、隔离降噪等功能;组件透光导致发电效率不高。H3nergyBIPV应用形式4 .嵌入式幕墙应用特点：1 .标准BIPV组件，提供电力的同

11、时起到外墙节能保温、防水功能；2 .与建筑完美结合，节省空间，替代原有幕墙石材涂料等。5.勺魅式幕墙应用用清洁能源改变世界特点：1 .标准BIPV组件。提供电力的同时实现建筑的特殊造型；2 .与建筑完美结合，节省空间，替代幕墙石材的材料。BIPV设计特点BIPV设计特点1 . BIPV系统设计的考虑因素用清洁能源改变世界HanergyBIPV设计特点2 .空间变化下BIPV系统设计特点用清洁能源改变世界立面分布灰尘BIPV系统建筑可利用立面包括南、 东、西立面南立面冬季发电高，夏 季发电低A南立而发电量随纬度降 低减少A北立面一般不建议安装A设计必须考虑周 边建筑的影响。A当形成垂直面上 阴影

12、时，冬季影响 小，夏季影响大。A积灰不明显清洁等同幕墙, 不需要单独考虑BIPV设计特点3 .安全因素下BIPV系统设计特点用清洁能源改变世界电气防火结构BIPV系统可触碰光伏区域严 格连续接地A在点支式安装方式 中确保组件绝缘，严 控使用范围光伏电气防雷严格控制光伏集 成建筑材料及光 伏安装辅助材料 防火等级电气防火设计建筑结构受力分 析核验产品强度和挠度 满足建筑规范要光伏建筑的主体是建筑，必须满足建筑相关的电气、结构、防火规范要求。4 .效率因素下BIPV系统设计特点逆变器选型线缆接线组串设计BIPV系统A多路MPPT逆变 器选型，不匹配组 串接入多MPPT逆 变器接线盒与线缆隐藏 设计

13、A特殊汇流设计产品接线盒位置及 线缆长度定制优化A除了考虑最优匹配外。 还需要考虑安装面、 角度、数量、尺寸、 电压等多种因素4.效率因素下BIPV系统设计特点1、辐照度:BIPV为建筑体自身各立面，朝向受建筑决定，朝向方位辐照度有较大差别，无法按最佳倾角安装。立面辐照度要明显低于最佳倾角辐照度，如下图。Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec YeaiIIIIr ,Gbbal horizortal 3.3 kV/h/m2dayI Gbbal on tited phne 37 KMVmZ.由yBP 7官民 U.2IB - PBU-5 4 3

14、 2 【AaTcefmme UG名xe-Jan Feb Mar Apr May Jun Jul Aug Sep Oct No/ Dec Year7 6 5 4 3 20左图：北京地区倾角35度每月日照峰值小时数 右图：北京地区倾角90度每月日照峰值小时数HaneruvBIPV设计特点4 .效率因素下BIPV系统设计特点2、阴影遮挡：BIPV为建筑体自身各立面，设计中综合考虑外观、造型，很难完全规避 阴影遮挡。用清洁能源改变世界HanenjyBIPV设计特点5 .建筑外观因素下BIPV系统设计特点建筑造型建筑外墙分格BIPV系统A光伏安装而尽可能为一个规整的 平面；需要建筑师和系统设计人员 视情

15、况灵活处理安装特殊汇流设计 A与建筑其他要素协调，满足整体 造型要求A光伏组件与建筑外墙要求的 多样性的冲突。需要在项目的 方案设计过程中，能够统一和 协调。光伏遮阳非可视部分安装光伏系统倾斜墙面，增加单位发电量用清洁能源改变世界HanergyBIPV设计特点6 .建筑风格的协调用清洁能源改变世界建筑采光要求建筑色彩搭配BIPV系统建筑师在建筑设计时都会 涉及整体色彩设计。这部分 需要在项目的方案设计统一 和协调，以期获得建筑光伏 系统的最佳性价比A光伏系统的应用一定会在安装面 影响采光，A夏季光照充足，可以减少建筑能 耗，调节建筑进光量，提高建筑舒 适性；A对冬季采光有较高要求的项目需 优化

16、以及兼顾不同季节的情况。光伏幕墙（非可视面）颜色选择与搭配实体墙外挂光伏系统光伏系统针对性设计典型光伏幕墙安装及走线方案典型光伏幕墙安装及走线方案1.侧边接线盒、胶缝立柱走线方式用清洁能源改变世界组串间走线节点Hanergy1 .侧边接线盒、胶缝立柱走线方式组件间走线节点（同一组串内）典型光伏幕墙安装及走线方案.用清洁能源改变世用清洁能源改变世界Hanenjy典型光伏幕墙安装及走线方案1.侧边接线盒、胶缝立柱走线方式适用范围：明框幕墙、隐框幕墙、半隐框幕墙、室外有装饰扣盖的幕墙设计要点：1 :建议采用MC3接插头2 :接线盒固定位置（玻璃端部到型材）腔体空间要不小于20mm3 :建议接线盒外

17、表面内凹于玻璃外表面距离不小于4mm （针对隐框或者半隐框幕墙）4:主型材内侧设置集线槽，通过型材开孔将光伏线缆接引到集线槽内进行汇流，集线槽深度根据 汇流线的多少进行设计，型材穿线工艺孔直径要大于MC3接插头直径,工艺孔位置采用橡胶环进 行封堵5:为防止接线盒自带线缆过度弯曲，建议此部分线缆根据实际型材进行长度定制6:汇流用三通接头尽量越小越好，避免集线槽腔体多大，增加造价7:线缆走线需满足弯曲半径的相关规范要求典型光伏幕墙安装及走线方案2.侧边接线盒、胶缝盖板走线方式Hanergy2.侧边接线盒、胶缝盖板走线方式汇流线缆立柱横梁组件间走线节点（同一组串内）J,清洁能源改变典型光伏幕墙安装及

18、走线方案用清洁能源改变世界Hanenjy典型光伏幕墙安装及走线方案2.侧边接线盒、胶缝盖板走线方式适用范围：明框幕墙、室外有装饰扣盖的幕墙设计要点：1 :建议采用MC3接插头2 :接线盒固定位置（玻璃端部到型材）腔体空间要不小于20mm3:利用装饰扣盖作为集线槽，通过型材开孔将光伏线缆接引到集线槽内进行汇流，集线槽深度根 据汇流线的多少进行设计，型材穿线工艺孔直径要大于MC3接插头直径，工艺孔位置采用橡胶环 进行封堵4:为防止接线盒自带线缆过度弯曲，建议此部分线缆根据实际型材进行长度定制5:汇流用三通接头尽量越小越好，避免集线槽腔体多大，增加造价6:线缆走线需满足弯曲半径的相关规范要求3.侧边

19、接线盒、:缝走线方式组件间走线节点Hanergy典型光伏幕墙安装及走线方案2 .侧边接线盒、胶缝盖板走线方式适用范围：点驳幕墙设计要点：1 :建议采用MC3接插头2 :接线盒位于玻璃间胶缝位置，胶缝宽度建议不小于20mm3:利用玻璃间胶缝作为走线槽4 :建议接线盒两侧表面内凹于玻璃内外表面距离不小于4mm，保证密封胶打胶厚度与系统密封性5:为防止接线盒自带线缆过度弯曲，此部分线缆根据实际组件分格进行长度定制6:汇流用三通接头尽量越小越好，避免出现三通接头尺寸超过组件间缝隙空间，并预留足够密封胶 厚度，建议密封胶厚度不小于4mm7:建议组串在同一方向，尽量避免在十字胶缝处出现线缆90度转角的情况

20、若需90度转弯，需满足转弯半径不小于线缆直径的6-8倍8:线缆在胶缝内铺设完成后，需要用泡沫棒将剩余胶缝空间填满，用于固定线缆位置，防止线缆热 胀冷缩弯曲变形对密封胶造成损坏Hanergy典型光伏幕墙安装及走线方案用清洁能源改变世界牝伏税件立柱L&卡扣卡和光伏线缆立柱*仪勿便加力,接线食光伏组件I线缆走线节点（接线盒下端出线）4.背板接线盒走线方式I上端出线侧端出线侧端出线线缆走线节点（接线盒侧端及上端出线）用清洁能源改变世界Hanergy典型光伏幕墙安装及走线方案4.背板接线盒走线方式适用范围：所有采用背面接线盒的幕墙（外挂、嵌入）设计要点：1:可采用MC3或者MC4接插头2：接线盒固定位

21、置根据幕墙构造节点进行调整3:线缆需利用线卡固定于横竖龙骨上4：线卡要美观、耐用、便于安装及更换、保证线缆自由伸缩，材质建议采用不锈钢5:线缆走线需满足弯曲半径的相关规范要求。6:线缆整体固定布置要整齐、规则7：可根据项目实际情况选用接线盒底部、侧端及上端出线方Hanenjy柔性组件及其应用介绍L柔性光伏组件介绍柔性光伏刖牛及其应用介绍a.Miasole FLEX-01W尺寸：1710x999mm重量：1.7kg （ 2.69kg/m2）（不含胶）功率:200W/ 210W/ 220W/ 230W电池转换效率：13.9%/ 14.6%/ 15.3%/ 16.0%电池类型：CIGS认证:UL1703 , IEC 61646 z IEC61730 （应用等级A ）Miasole FLEX-01
