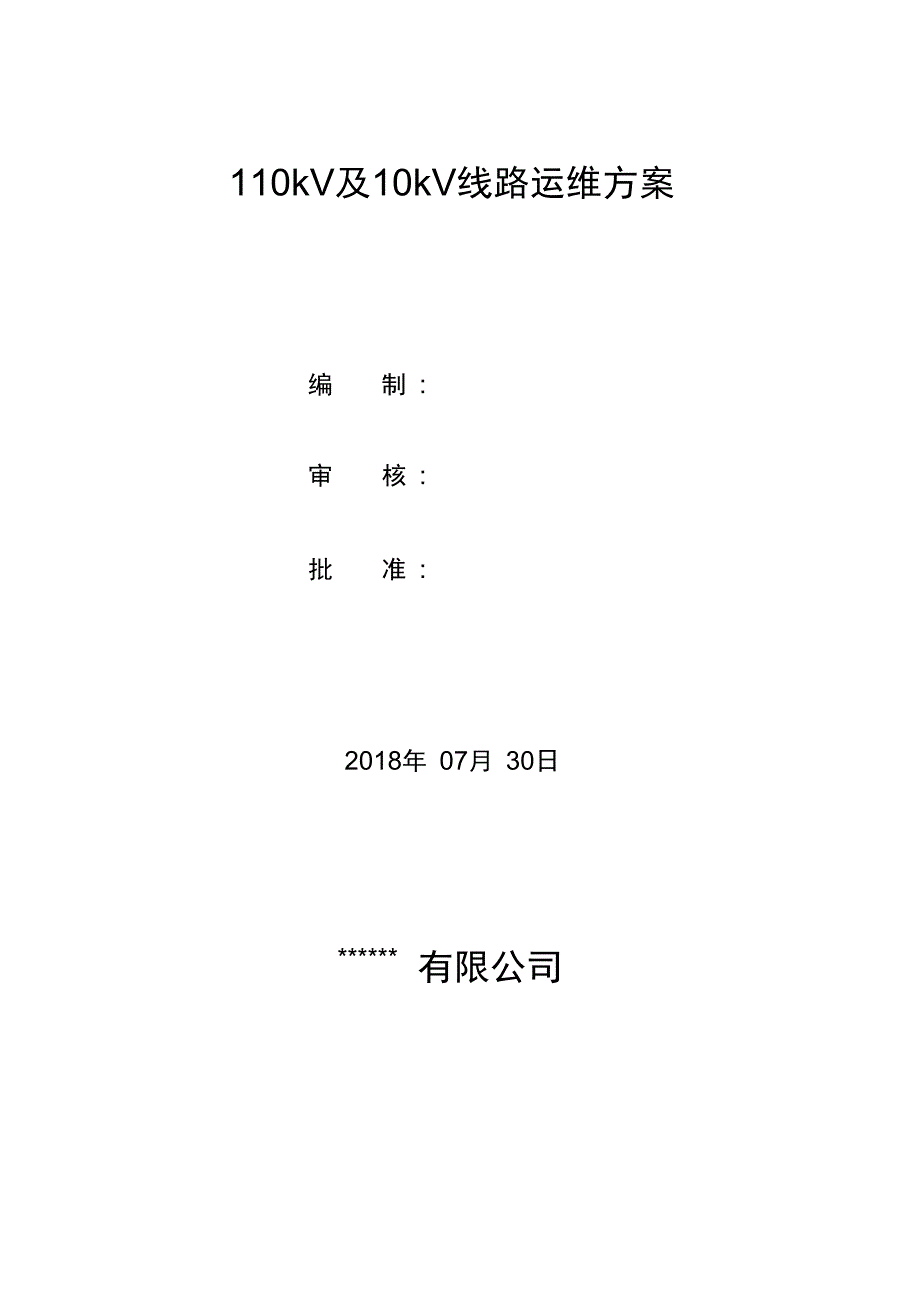

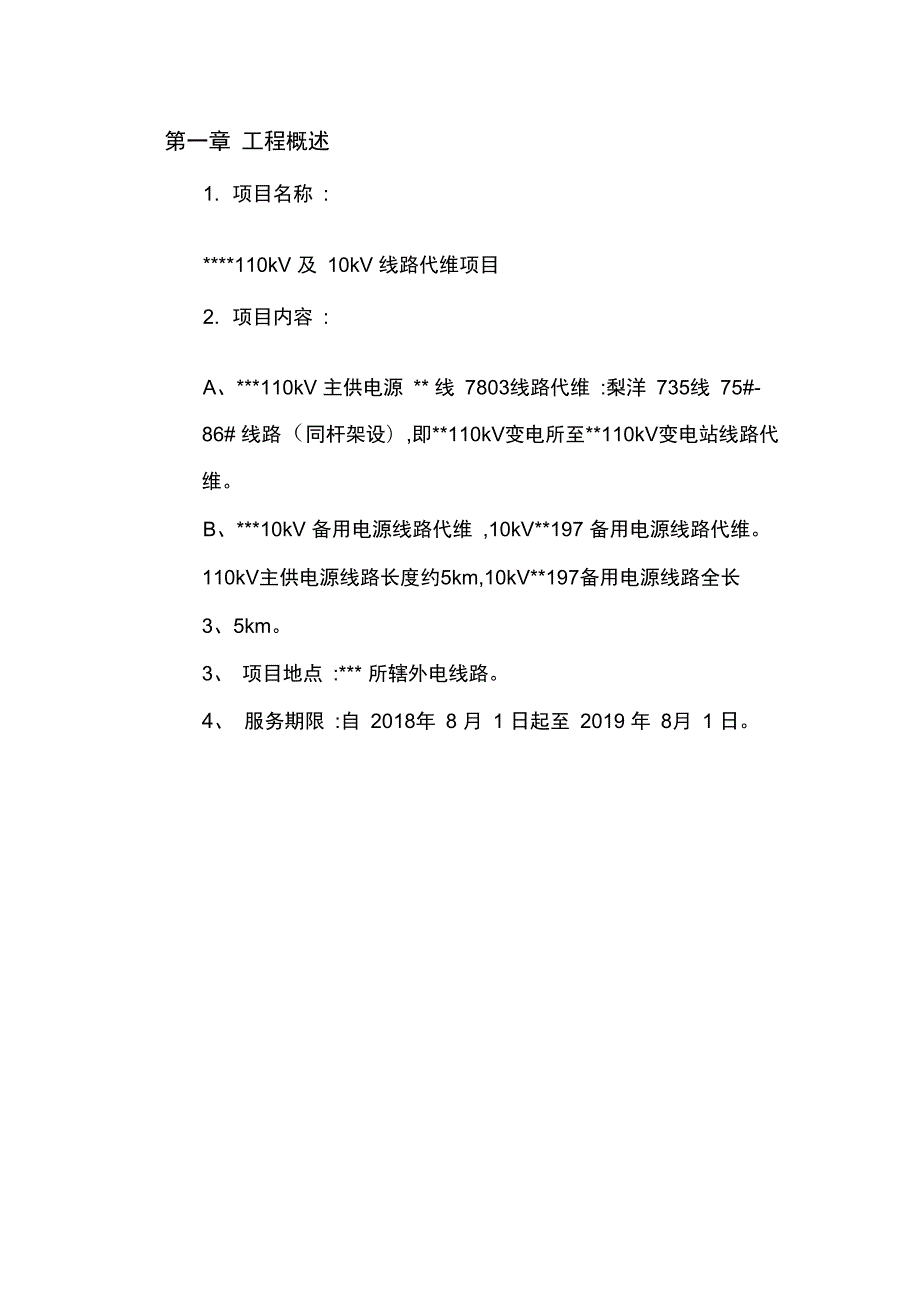

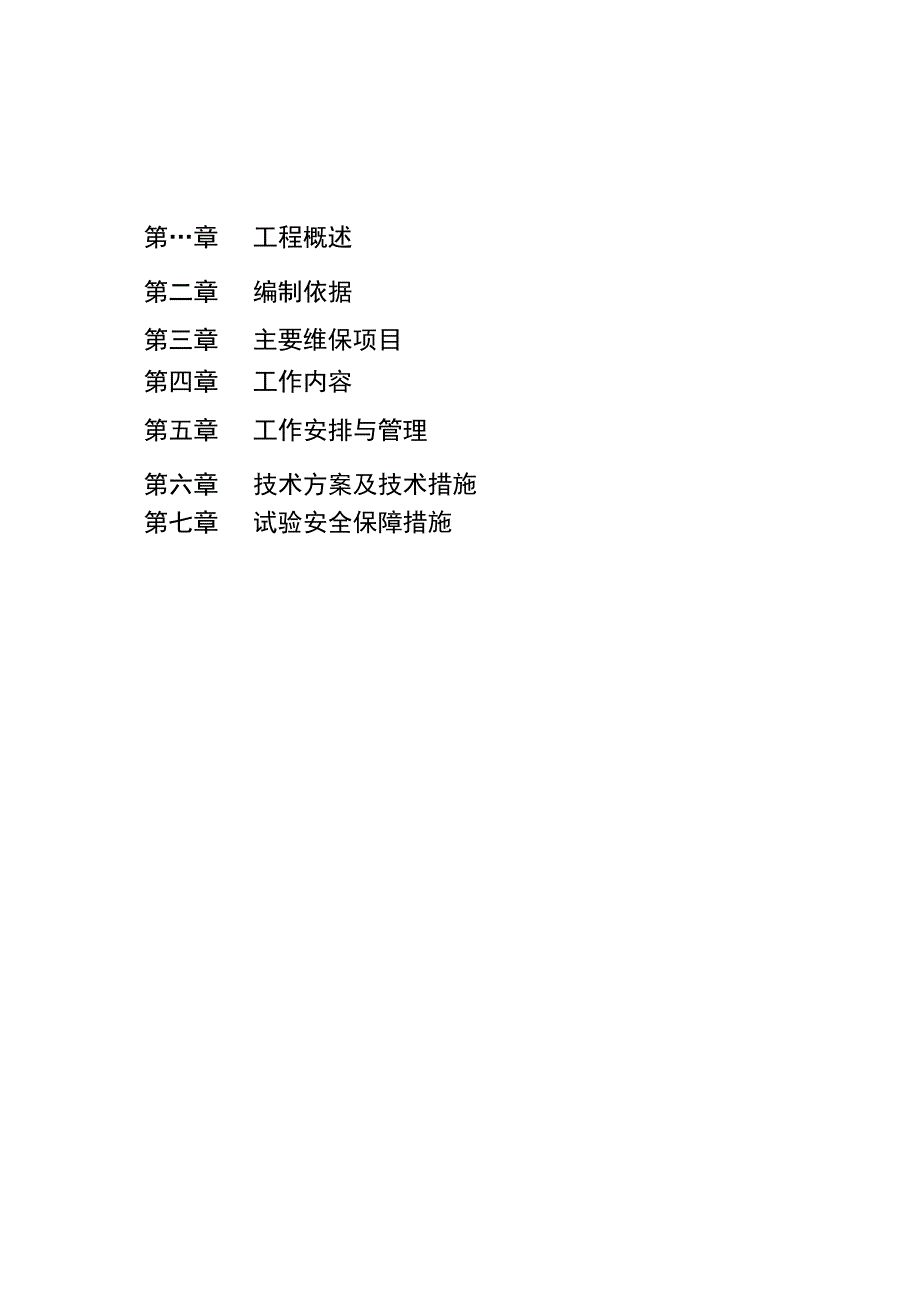

1、110kV及10kV线路运维方案编制 :审核 :批准 :2018年 07月 30日*有限公司第章工程概述第二章编制依据第三章主要维保项目第四章工作内容第五章工作安排与管理第六章技术方案及技术措施第七章试验安全保障措施第一章 工程概述1. 项目名称 :*110kV 及 10kV 线路代维项目2. 项目内容 :A、*110kV 主供电源 * 线 7803线路代维 :梨洋 735线 75#-86# 线路(同杆架设),即*110kV变电所至*110kV变电站线路代 维。B、*10kV 备用电源线路代维 ,10kV*197 备用电源线路代维。 110kV主供电源线路长度约5km,10kV*197备用电源

2、线路全长3、5km。3、项目地点 :* 所辖外电线路。4、服务期限 :自 2018年 8 月 1 日起至 2019 年 8月 1 日。第二章 编制依据本项目适用现行国家、行业与地方规范、标准与规程。适用于 本项目的国家、行业与地方的规范、标准与规程等的见以下名录(不仅限于以下所列标准 ):1、输配电线路运行维护手册 Q/SY GD 1022-2014;2、电力建设安全工作规程 第 2部分电力线路 DL 5009、2-2013;3、架空输电线路运行规程 DL/T741-2010;4、架空配电线路金具技术条件 DL/T 765、 1-2001;5、电气装置安装工程 66kV 及以下架空电力线路施工

3、及验收规范GB 50173-2014;6、66kV及以下架空电力线路设计规范 GB 50061-2010;7、电业安全工作规程 (电力线路部分 ) DL 409-1991;8电气装置安装工程质量检验及评定规程第10部分:35kV及以下架空电力线路施工质量检验 DL/T 5161、 10-2002;以及其她甲方指定的标准、规范与管理办法 ,并吸取了相关单位 与设备厂家在产品维护管理工作中的经验 ,充分考虑了洋河酒厂所辖 外电线路点多、线长的特点 ,力求其具有针对性及可操作性而编制的。第三章主要维保项目1、基础、接地检查;2、 农用田地或树木影响线路安全运行的需清障及维护,并支付 相关政策处理费;

4、3、瓷瓶绝缘子清扫并检查瓷绝缘子就是否有损坏情况,并及时更 换;4、检查线路杆线完好情况及时汇报并处理;5、检查瓷绝缘子钢脚、钢帽、锈蚀情况并上油,紧固保养;6、检查接地导线设施有无断线损坏,并且及时处理(全线);7、检查合成绝缘子伞裙、护套就是否有破损,金具及附件有无锈 蚀,并且及时处理;8、检查紧固耐张线夹、并沟线夹、铁塔螺栓及开口销(全线),增补、 缺少或损坏的开口销;9、检查及维护进出线电缆及附属设施,特别就是电缆头、绝缘、 避雷接地相关金具等;10、全线通信设施,确保完好、信息通畅;11、线路故障检修后需作线路检测及相关试验,并出具相关报告;12、每月进行一次全面巡视,半年进行一次测

5、试等,其它时间不定期 巡检(如遇天气恶劣、负荷过高、以及其她特殊用电要求等情况要加强巡视)并做好记录备审。第四章 工作内容一、巡检1、巡线应沿线路外侧进行 ;大风巡线应沿线路上风侧前进避免触及断 落的导线。事故巡线应始终认为线路带电 ,即使明知该线路已停电 ,亦 应认为线路随时有恢复送电的可能。2、巡视时 ,应严格劳保着装 ,并携带必要的防护用具。 巡线时应做好沿 线单位与群众的电力设施保护宣传工作,并向她们介绍线路有关情况。巡线时必须随身携带小修工具与适量小型材料,发现能修复的缺陷立即修复。巡线人员发现导线断落地面或悬吊空中,应设法防止行人靠近断线地点8m以内,并迅速上报,等候处理。3、巡检

6、中如发生严重危及人身安全情况时 ,可不等待命令即行通知断 开电源 ,但事后应立即上报。4、线路的定期巡检一般包括沿线地理环境情况检查、杆塔与拉线检查、导线与地线检查、电缆与架空线检查、绝缘子及金具检查、防雷 设施检查、接地装置检查、附件及其她部件检查等,具体内容及要求按照架空输电线路运行规程 DL/T 741-2010标准实施。5、巡检中 ,巡线员应将所分担的巡线区段全部巡检完 ,不得中断或遗漏 , 巡检记录应由外电线路管辖内用户单位负责人 (站长、副站长、技术 员)进行确认签字。线路发生故障时 ,应及时组织故障巡视。发现故障 点后应及时报告 ,重大事故应设法保护现场。对所发现的可能造成故 障

7、的所有物件应搜集带回 ,并对故障现场情况做好详细记录 ,以作为事 故分析的依据与参考。二、巡检种类:1、定期巡检:乙方掌握线路各部件运行情况及沿线情况,及时发现设备 缺陷与威胁线路安全运行的情况。定期巡检每月一次,巡检区段为全 线。2、故障巡检:乙方查找线路的故障点,查明故障原因及故障情况,故障 巡检应在发生故障后及时进行。3、特殊巡检:乙方在气候剧烈变化、自然灾害、外力影响、异常运行 与其她特殊情况时及时发现线路的异常现象及部件的变形损坏情况。 特殊巡检根据需要及时进行,一般巡检全线、某线段或某部件。4、夜间、交叉与诊断性巡检:乙方根据运行季节特点、线路的状况与 环境特点确定重点。巡检根据运

8、行情况及时进行(,一般巡检全线、某 线段或某部件。5、监察巡检:甲方与乙方共同巡视线路运行情况,检查乙方巡线人员的 工作情况。监察巡检每季度一次,一般巡检全线或某线段。三、巡查结果的处理1、 乙方巡线人员应将巡检发现的问题记入巡线记录,并上报甲方, 及时采取对策消除缺陷,并形成缺陷处理报告。2、 乙方在巡检检查中,如发现有_(指线路虽有缺陷,但在一定 时期内对线路安全运行影响不大),应记入缺陷记录内,此类缺陷必 须在一周内上报甲方,乙方列入维修计划中消除。3、 乙方在巡检检查中,如发现有_ (指对线路运行有严重威胁, 短期内线路尚可安全运行),应记入大修缺陷记录内,此类缺陷应在48小时内上报甲

9、方,乙方应米取临时保障措施 ,并在48小时内处理完毕。4、乙方在巡检检查中,如发现有紧急缺陷(指缺陷已导致停电或已危及 线路安全运行,随时可能导致事故发生),填写重要缺陷记录,此类缺 陷必须立即汇报甲方,乙方应采取紧急措施,并在24小时内处理完毕。四、巡检的主要重点1、应检查沿线环境有无影响线路安全的下列情况 :A、向线路设施射击、抛掷物体;B、擅自在线路导线上接用电设备;C攀登杆塔或在杆塔上架设电力线、通信线、广播线 ,以及安装广播 喇叭;D、利用杆塔拉线作起重牵引地锚,在杆塔拉线上栓牲畜,悬挂物件,在 杆塔与拉线之间修建车道;E、导线覆冰严重;F、在杆塔拉线基础周围取土、打桩、钻探、开挖或

10、倾倒酸、碱、盐及其她化学物品;G、在线路保护区内兴建建筑物、构筑物、烧窑、烧荒或堆放谷物、草料、垃圾、矿渣、易燃物、易爆物及其她影响供电安全的物品;H、在杆塔上筑有危及供电安全的鸟巢以及有蔓藤类植物附生 ;I、在线路保护区种植树木及其它高大植物;J、在线路保护区内进行农田水利基本建设及打桩、钻探、开挖、地 下采掘等作业;K在线路保护区内有进入或穿越保护区的超高机械 ;L、在线路附近有危及线路安全及线路导线风偏摆动时,可能引起放电 的树木或其她设施 ;M、在线路保护区域内有施工爆破、开山采石、放风筝 ;N、线路附近河道、冲沟的变化,巡视、维修时使用道路、桥梁就是否 损坏;O、线路名称、杆塔编号、

11、警示标志等标示应齐全无污损。2、检查杆塔、拉线与基础有无下列情况 :A、铁塔倾斜、横担歪扭及杆塔部件锈蚀变形、缺损 ;B、杆塔部件固定螺栓松动、螺栓丝扣长度不够,铆焊处裂纹、开焊、 绑线断裂或松动 ,爬梯、螺栓、螺帽、塔材被盗、丢失或损坏 ;C、混凝土杆出现裂纹或裂纹扩展,混凝土脱落、钢筋外露,脚钉缺损;D、拉线及部件锈蚀、松弛、断股、张力分配不均,缺失螺栓、螺帽等 部件与被损坏现象 ;E、杆塔及拉线的基础变异,周围土壤突起或沉陷,基础裂纹、损坏、下 沉或上拔 ,护基沉塌或被冲刷;拉线应有防止动物攀爬措施 ;F、基础保护帽上部塔材埋入土堆或废弃物中,塔材锈蚀;G、铁塔基础上部塔材被埋入土或废弃

12、物中,塔材锈蚀。3、检查导线、地线有无下列情况 :A、导线、地线锈蚀、断股、损伤或闪络烧伤;B、导线、地线弧垂;C、导线、地线上扬、振动、舞动、脱冰跳跃,扭绞、粘连;D、导线、地线接续金具过热、变色、变形、滑移 ;E、导线在线夹内滑动,释放线夹船体部分自挂架中脱出;F、跳线断股、歪扭变形,跳线与杆塔空气间隙变化,跳线间扭绞;跳线 舞动、摆动过大 ;G、导线对地、对交叉跨越设施及对其她物体距离变化 ;H、导线、地线上悬挂有异物;I、导线对地、树木、建筑物等之间的间距应满足安全距离。4、检查绝缘子、绝缘横担及金具有无下列情况 :A、绝缘子与绝缘横担脏污,瓷质裂纹、破碎,钢化玻璃绝缘子爆裂,绝 缘子

13、铁帽及钢脚锈蚀 ,钢脚弯曲;B、合成绝缘子伞裙破裂、烧伤,金具、均压环变形、扭曲、锈蚀等异 常情况;C、 绝缘子与绝缘横担有闪络痕迹与局部火花放电留下的痕迹;D、绝缘子串、绝缘横担偏斜;E、绝缘横担绑线松动、断股、烧伤;F、金具锈蚀、变形、磨损、裂纹,开口销及弹簧销缺损或脱出;G、转动的部位与绝缘子串悬挂点的金具;H、绝缘子槽口、钢脚、锁紧销不配合,锁紧销子退出等。5、检查防雷设施与接地装置有无下列情况 :A、烧损情况;B、避雷器、避雷针等防雷装置与其她设备的连接、固定情况 ;避雷器 动作情况 ;C、避雷线间隙变化情况;D、地线、接地引下线、接地装置、接地线间的连接、固定以及锈蚀 情况。6、检

14、查附件及其她设施有无下列情况的变化 :A、防振锤移位、脱落、偏斜、钢丝断股,阻尼线变形、烧伤,绑线松动;B、屏蔽环锈蚀及螺栓松动、偏斜;C、防鸟设施损坏、变形或缺损;D、附属通信设施损坏;E、相位、警告、指示标示及防护等标志缺损、丢失,线路名称、杆塔 编号字迹不清。7、高压电力电缆线路巡检内容A、对敷设在地下的每一电缆线路,路面应正常,无挖掘痕迹、线路标桩 应完整无缺等。B、电缆线路上不应堆置瓦砾、矿渣、建筑材料、笨重物件、酸碱性 排放物或砌碓石灰坑等。C、对于通过桥梁的电缆,应检查桥堍两端电缆不应拖拉过紧,保护管或 槽应无脱开或锈烂现象。D、对于备用排管应该用专用工具疏通,检查其应无断裂现象

15、E、安装有保护器的单芯电缆,在通过短路电流后,每年至少检查一次阀 片或球间隙不应有击穿或烧熔现象。F、 对户外与架空线连接的电缆与终端头检查终端头应完整,引出线的 接点无发热现象 ,靠近地面一段电缆无车辆撞碰现象。G、多根并列电缆要检查电流分配与电缆外皮的温度情况。防止因接 点不良而引起电缆过负荷或烧坏接点。H、隧道内的电缆要检查电缆位置正常,接头无变形,温度正常,构件无 失落 ,通风、排水、照明等设施完整。特别要注意防火设施完善。I、巡检时进电缆井前,应排除井内浊气,电缆井口应有专人瞧守,在电缆 井内工作应戴安全帽 ,并做好防火、防水、防毒及防止高空落物等措 施。第五章、工作安排及管理一、

16、线路运维总体安排1、我单位保证当外电线路发生故障时 ,第一时间赶到现场处理 ,重大缺 陷 48小时内处理完毕 ,紧急缺陷 24小时内处理完毕 2、我单位负责所维护的电力线路通道内危及电力设施安全的任何建 (构)筑物拆迁、 树木或高杆植物砍伐 ,我单位与被赔偿方签订甲方认可 且有效的赔偿协议 ,所有费用由我单位承担。二、人力资源配置1、我单位根据定额配置相应人员 ,配置的运维人员不得低于公司核定 定员的 90%,人员应相对稳定 ,上岗人员资质材料报甲方审查备案 ,人员 若有调整、变更应及时通知甲方 ,同时要保证 2/3 的人员稳定 ,主要技术 骨干的更换必须征得甲方的认可。2、我单位对人员的要求

17、 :2、1 对工作负责人的要求 :必须具备相关行业至少三年工作经验 ,同时 具备一年管理经验 ,并能够熟练掌握线路运行、检修技术 ,能够准确判 断线路缺陷等级与类型 ,能够清楚的了解线路设备运行状态。2、2 对运维人员的要求 :上岗员工必须经过培训 ,持有效证件上岗 ,上 岗人员应具备熟练掌握巡线技术与使用各类检测仪器与判断设备缺 陷等级与类型的能力 ,具备安全防护常识、常规检修技能与急救技术 , 具有较强责任心。三、标准管理1、我单位遵循国家、电力行业以颁布下发的有关法律、标准与制度,并执行相关企业标准 ,保证委托方委托运行的线路设备安全健康运 行。具体工作标准与技术标准在合同与技术协议中予

18、以明确。2、运行单位与我单位线路管理部门应注意跟踪标准及规程的有效性及时淘汰、修正相关资料。 双方使用统一格式的表格进行信息报送与 传递。四、基础管理1、运行单位与我单位均必须具备完整的线路竣工图纸资料与设计资 料并实现图档电子化 ,具体内容应包括设计总图部分、设计总说明书、 杆塔明细表、杆塔结构部分、基础部分、接地部分、电气部分、弧垂 安装表、其她图纸、设计变更、平断面图等。2、运行单位与我单位均必须建立以送电线路条 / 段为单位的设备生命 周期管理资料 ,具体内容应包括设备台账、设备验收记录、大修记录、 技改记录、设备特殊区段划分资料、设备污区分布图、雷电活动密度 分布图、零值绝缘子检测记

19、录、地网检测记录与地面、电气、通道巡 视图片库等。3、运行单位与我单位基础资料管理要充分应用计算机技术 ,做到及时 更新、备份 ,保证基础资料保管安全、可靠、长期有效。五、计划管理1、计划管理按时间可分为年度计划、季度计划、月度计划、周计划 按性质可分为常规计划与临时计划 ,在计划管理过程中强调计划的严 肃性与计划执行的刚性。2、所有工作都必须制订工作计划 ,工作计划包括检修计划、 巡视计划、 设备评级计划、预防性试验计划、备品备件购置计划、技改计划、培 训计划、其它工作计划等等。3、我单位负责制定年度计划、季度计划 ,负责制定月度计划并报运行单位审批 ,周计划由受托方制定并执行。4、常规计划

20、管理按照附件的流程要求进行管理 ,临时计划根据实际情 况进行安排。六、运行管理 1、我单位应严格执行国家、行业与管道公司的有关设备运行技术标 准与运行管理规程。2、设备异常管理 :发现设备处于异常状态 ,运行人员应同时向运行单位 与我单位管理部门汇报。 缺陷的最终定级由运行单位专业管理人员认 定 ,处理措施或方案由运行单位牵头组织制订,我单位负责编制与实施。运行单位与我单位每月对设备缺陷与事故情况进行分析、总结 不断提高运行管理水平与事故处理能力。七、备品备件管理1、运行单位负责制订备品备件配置原则。2、我单位负责按照备品备件配置要求配置备品备件 ,并保证在 24h 内 能够提供现场应急处理

21、备品备件的保管由运行单位与我单位协商确 定。3、运行单位与我单位必须能够同时掌握备品备件的库存与领用情况,并建立相关台帐。4、定期做好维护、试验、补充工作 ,确保备品备件配置到位且完好。5、我单位使用备品备件必须经委托方认可。八、应急管理1、我单位运维人员纳入委托方应急管理体系进行管理,在发生突发性 应急事件的情况下 ,主动承担并积极配合委托方开展应急抢险救援工作。2、我单位建立专、 兼职应急抢险队伍 ,配备必要的应急工器具 ,定期组 织开展应急培训与演练。3、当我单位负责运维的外电线路达到I级事故响应条件时,受托方应调 用后备资源参与抢险救援。九、培训管理运行单位与我单位均应在年初制订年度

22、培训计划,有针对性的组织培训,每年不得少于 12 个课时。受托方应按照承接的工作任务与人员 结构采取有针对性的培训 ,以满足承接工作的需要 ,委托方应每年组织 受托方人员进行安规考试 ,考试合格方可上岗 ,委托方可定期或不定期 对受托方人员业务技能进行抽查。第六章、技术方案及技术措施一、方案概述我单位将针对本次电力线路运行维护工作 ,配备施工车辆、检测 仪表、工器具 ,严格按照合同约定的时间、次数及架空送电线路运行 规程技术要求对各线路设备进行巡检及维护。 针对突发事件紧急出动 人员 ,进行应急处理。在合同执行的第 1 个月对每条线路、 每一基杆塔的情况进行摸底 统计 ,交叉跨越情况、导线对地

23、距离实测检查 ,对潜在危害进行技术性 评估 ,提交评估报告与运行安全建议 ,并对每基杆塔的每个螺栓进行检 查、紧固。 与每条线路的上一级变电所主管人员取得联系 ,以便检修 与事故抢修时协调安排停电与送电事宜。二、送电线路的运行、巡视电力线路的巡视就是及时发现线路缺陷、 防患于未然的重要措施 就是线路运行中最重要的一环。 通过巡视与检查来掌握线路的运行状 况及周围环境的变化 ,以便及时发现缺陷及隐患 ,预防事故发生。认真 填写巡线、线路缺陷等记录 ,为线路检修提供依据 ,以确定检修的内容。 巡线工作应严格按照电业安全操作规程进行。架空送电线路的巡视 ,按其工作的性质与任务以及规定的时间不 同,分

24、为定期巡视、特殊巡视、夜间巡视、故障巡视与登杆检查。 1、定期巡视定期巡视的目的就是为了全面地掌握线路各部件的运行情况及 沿线情况。巡视周期每月至少二次 ,根据线路的周围环境、设备情况 及季节变化 ,必要适应增加巡视次数。如在干燥或多雾季节、高峰负 荷时期、线路附近有施工作业的情况下 ,对线路有关地段适当增加巡 视次数,以便及时发现与掌握线路情况 ,采取对策 ,确保线路安全运行。具体巡视内容如下1)、杆塔的巡视检查2)、导线及避雷线的巡视3)、绝缘子及金具巡视4)、 防雷设施及接地装置巡视5)、线路所带设备的巡视6)、拉线巡视7)、检查附件及其她设施有无下列情况的变化 :8)、高压电力电缆线路

25、的巡视。2、特殊巡视与夜间巡视特殊巡视 :一般安排在节假日以及冰雪、大雾、台风、暴雨等特 殊气象情况与地震、洪水、水灾等自然灾害前后进行。夜间巡视 :利用夜间电气火花特别明显的特点 ,有针对性地检查导 线接头与绝缘子串污秽放电情况。 一般安排在高峰负荷季节 ,每年 2-3 次,对于新投产的线路 ,投产后即进行一到二次。每组巡线人员不得少 于两人 ,要有明确的分工与碰头地点 ,熟悉道路 ,并具有充足的照明设 备,必要时各组配备对讲机 ,以便随时联系。3、故障巡视目的在于查出故障点 ,查找断路器跳闸原因等。对于某些瞬间故障 即使重合闸或强送成功后 ,仍不可放弃故障巡查 ,并应由有经验的巡线 电工担

26、任。故障巡视必须集中人力 ,以便在最短的时间内查明故障原因。根 据保护动作情况与故障记录信息,结合当时的天气情况与线路运行情 况,初步分析可能发生故障的地段,有针对性的重点巡视。巡视除了注 意线路本身各部件外,还应注意附近环境,如树木、建筑物与其她临时 障碍物(她们如触碰线路可发生事故);杆塔下有无烧过的线头、木棍、 鸟兽等物体,还应向附近的居民询问就是否瞧到、听到线路的异常现 象。发现与故障有关的物体与可疑物时,均应收集起来,并将故障点周 围情况记录下来,作为事故分析的依据。故障巡线应将全线巡完,因为有些事故有两处故障点,甚至多处故 障点。如导线覆冰断线、雷击闪络、狂风暴雨倒杆等 ,必须将全

27、部故 障点找出,一次性处理,然后恢复送电。故障巡视特别需要注意安全,如 发生导线断落地面时,所有人员都应站在距故障点 810米以外,并设 专人瞧守,禁止任何人靠近接地点,并设法及时报告有关领导,以便尽 快组织抢修。4、登杆检查登杆检查以停电作业为前提,登杆检查必须就是在有人监护的情 况下进行,单人巡视时不能进行此项工作。巡视周期规定同一条线路相邻两次巡视所间隔的时间称为巡视周期巡视方式10kV线路110kV线路定期巡视每月二次特殊巡视视运行情况确定夜间巡视每年高峰负荷季节2-3次故障巡视断路器跳闸后,按上级命令进行登杆检查视运行情况确定视运行情况确定线路巡视的安全注意事项1)、新担任巡线工作的

28、人员不得单独巡线,以免因经验不足而不能发现 设备缺陷;2)、为保证巡线人员的安全,在暑天、大雪天、偏僻山区及夜间巡视必 须有两个人进行;3)、单人巡线时,禁止攀登杆塔,以免因无人监护而造成触电;4)、夜间巡线应沿线路外侧行走,大风时巡线应沿线路上风侧行走,以 免触及断落的导线造成触电;5)、故障巡线时应始终认为线路带电,即使明知线路以停电,也应认为 线路有随时恢复送电的可能;6)、巡线发现导线断落在地面上或悬吊空中时,应设法防止行人靠近断 线地点8米以内的区域,以防止跨步电压触电,同时迅速向领导报告,等 候处理。电力线路的防护为了最大限度地保证电力线路的安全运行,做好巡视工作的同时, 也应做好

29、线路的防护工作,坚持巡视与防护相结合。1)、电力线路的防护工作按 中华人民共与国电力法相关条例执行;2)、做好线路沿线有关部门与群众的护线工作,防止外力破坏。在沿线两侧有危及线路安全的土石方爆破等作业时 ,运维人员应及时予以制止;3)、经常保持与当地公安部门的联系 ,以求在线路遇到人为外力破坏时 能及时得到相应的支持与配合。缺陷的管理1)、一般缺陷。由巡线人员填入巡线记录与缺陷登记本 ,按业 主计划安排进行进修处理 ;2)、重大缺陷巡线人员记录并上报运维项目部 ,项目部技术人员会同业 主相关人员到现场制定检修方案 ,经业主运行管理部门审核批准后 ,安 排计划停电进行检修 ,消除缺陷 ;3)、紧

30、急缺陷。 巡线人员一经发现应立即上报运维项目部 ,项目部立即 上报业主运行管理部门 ,采取紧急措施 ,以保证安全生产。 线路运行中的测量与试验1)、架空线路线距与驰度测量架空线路的各种限距以及导线、 避雷线的弛度均应符合设计及运 行要求 ,但运行过程中所要求的限距可能发生变化 ,甚至严重威胁线路 安全运行所以在运行中要经常进行观察各种限距使其符合规程要求。 线路巡视时 ,巡线员以“目测”法检查各处限距 ,“目测”法应远离线 路,选择适当的角度 ,用同一处可以比较目标进行比较判断。对于导、 地线弛度、交叉跨越及导线与各种建筑物之间的限距可采用绝缘绳或 经纬仪测量。2)、杆塔接地电阻测量 测量杆塔

31、的接地电阻 ,使用接地电阻测试仪。线路保护区架空电力线路保护区就是指导线边线向外侧延伸所形成的两平行线内的区域。根据电力线路保护规程的规定,各级电压导线的边线延伸距离:110KV 5m ,35- 110KV 10m在厂矿、城镇等人口密集的地区 ,架空电力线路保护区的区域可 略小于上述规定。但各级电压导线边线延伸的距离 ,不应小于导线边 线在最大计算弧垂及最大计算风偏后的水平距离与风偏后距离建筑 物的安全距离之与。在防护区与通道内的防护有如下规定 : 严禁破坏、拆毁电力设施 , 严禁攀登杆塔以及向导线、绝缘子抛掷 任何物体 ; 严禁堆放谷物、草料、易燃物以及可能影响供电安全的其她物体 不得修筑畜

32、圈、围栏或围坪 ,不得在任何杆塔或拉线拴牲畜、攀附 农作物 ,不得野炊或烧荒 ; 不得在线路 300m 区域内有施工爆破、 开山采石、放风筝 ,不得在 线路附近射击 ; 在防护区内进行开挖、修建、筑路、架线 , 在线路附近爆破施工 , 均应取得电力线路运行单位的同意 ,对危及安全的行为应立即阻 止; 防护区内建筑物、临时工棚、大型障碍物以及易燃易爆物品与腐蚀性气体不得影响电力线路安全运行 树木与导线的距离应符合线路运行的安全要求 ; 土方挖掘、施工爆破、道路修筑、高大机械的移动不得影响线路 的安全运行 ; 相邻地段其她单位的电力、通信、管道架设及大型施工情况不得 影响电力线路的安全运行。擅自在

33、线路导线上接用电设备 ;(11) 严禁利用杆塔拉线作起重牵引地锚,在杆塔拉线上栓牲畜,悬挂物件,在杆塔与拉线之间修建车道 ;(12) 禁止在杆塔拉线基础周围取土、打桩、钻探、开挖或倾倒酸、碱、盐及其她化学物品 ;(13) 禁止在线路保护区内兴建建筑物、构筑物、烧窑、烧荒 ;圍禁止在线路保护区种植树木及其它高大植物;(15) 禁止在线路保护区内进行农田水利基本建设及打桩、钻探、开挖、地下采掘等作业 ;(16) 检查线路附近河道、冲沟的变化,巡视、维修时使用道路、桥梁就 是否损坏。第七章、安全保障措施每项线路检修工作都要严格执行 电业安全工作规程 规定的组 织措施与技术措施。组织措施包括工作票制度

34、工作许可制度、工作 监护制度、工作间断制度、工作终结与恢复送电制度 ;技术措施包括停电、验电、装设接地线、使用个人保安线、悬挂标识牌与装设遮栏(围栏)。以上两种措施从根本上为线路的检修工作、人身与设备安全 提供了可靠的保证。正确使用安全用具作业人员在高空进行检修工作时 ,为了达到自我保护、 防止触电、 灼伤、高空跌落、与高空落物 ,机械碰伤等事故的发生 ,必须正确使用 合格的安全用具与绝缘工具。安全用具包括安全帽、双控安全带、三 角板、脚扣、接地线等 ;绝缘工具包括绝缘钳、绝缘棒、绝缘手套、 绝缘靴、验电器等。保证安全的组织措施 工作票签发人不得兼任该项工作的工作负责人。因为工作票签发 人的

35、安全责任与工作负责人安全责任不同。如工作票签发人兼任 工作负责人 ,则工作票起不到互相检查督促的作用 ,容易在执行中 发生不该发生的事故 ; 第一种工作票 , 每张只能用于一条线路或同杆架设且停送电时间相同的几条线路 ,第二种工作票 ,对同一电压等级、同类型工作 ,可 在数条线路上共用一张工作票 ; 在许可制度中特别提出 , 严禁约时停、送电。因许可人在不了解工 作班检修制度 ,检修中出现的问题或其她情况 ,工作地段接地线就 是否拆除 ,工作班人员就是否全部撤离等情况下 ,盲目约时停、送电, 会产生严重的责任事故 ; 对有触电危险、施工复杂容易发生事故的工作 , 应增设专人监护 , 专职监护人

36、不得兼任其她工作 ,主要就是对人员与设备的安全负 责; 完工后 , 接地线一经拆除 , 应即认为线路带电 , 不准任何人再登杆进 行工作。因为线路随时都有突然来电的可能 ,线路已无接地线保护 , 容易发生人身触电事故。若必须重新上杆塔工作 ,在尚未向调度部 门汇报的前提下 ,可重新进行验电 ,挂接地线后 ,方可再次上杆工 作。保证安全的技术措施保证安全的技术措施 :即停电、验电、装设接地线、悬挂标识牌 , 装设遮栏 (围栏)。验电要用合格的相应电压等级的验电器逐渐接近导线,听其有无报警声,并应逐相进行 ,不得只验一相 ,即确定已经停电。验电时应戴绝 缘手套 ,有专人监护。装设接地线时 ,应戴绝

37、缘手套 ,人体不得碰触接地线。应先接接地 端,后接导线端。接地线须用多股软铜线组成 ,其截面不小于 25mm2, 接地棒在地面下深度不小于 0、6m。反习惯性违章 当前习惯性违章作业、 违章指挥就是造成人身伤亡事故的主要原因之一 ,由于习惯性违章具有一定的顽固性、潜在性、历史继承性与 一定的排她性 ,因而习惯性违章比偶然性违章的危害性更大。支配习惯性违章的思想因素有 :麻痹大意、侥幸心理、自以为就 是、求快图省事、纪律观念淡薄等 ;习惯性违章的有章不循、明知故犯的行为 ,严重的妨碍了电业安全工作规程的贯彻执行,容易使人对事故失去警惕性,就是导致事 故的必然因素;所以,反习惯性违章重在预防,只有

38、遵循安全工作的客观规律,才 能把事故损失减少到最低限度,也都对职工生命与安全的极端负责的 表现。同时,反习惯性违章工作的重点应放在基层班组,班组就是基层 安全生产的最基本单位,也就是反习惯性违章消灭事故的前沿阵地。对于个人来讲,应明确反习惯性违章的目的与意义,重新学习本专 业的安全规程,力戒在自己身上出现习惯性违章。当发现习惯性违章 行为时,应勇于劝阻与制止,使其消灭在萌芽状态。电力线路安全常识1、导线对地最小距离在最大计算弧垂的情况下,不能小于下表数值:(米)电压(kV) 经过电压10居民地区6、577714非居民区5、566611(10、5) 交通困难地区4、55559为导线三角排列时数值

39、2、导线交叉距离,在最大计算弧垂的情况下,不能小于下表数值:(米)电压(kV)10距离(米)23346(8、5) 为电力线至杆塔顶及通讯线的距离3、导线与建筑物之间的最小垂直距离在最大计算弧垂的情况下,不能小于下表数值:(米)电压(kV)10垂直距离(米)34564、导线与建筑物质检的最小净空距离在最大计算风偏的情况下,不能小于下表数值:(米)电压(kV)10垂直距离(米)1、5345& 55、导线与树木之间的最小垂直距离,不能小于下表数值:(米)电压(kV)10垂直距离(米)1、5444、57(8、5) 为经济作物果树距离6、导线与树木之间的最小净空距离,在最大计算风偏的情况下,不能小于下表

40、数值:(米)电压(kV)10垂直距离(米)23、53、547(8、5) 7、导线与公路交叉时的最小净空距离,在最大计算弧垂的情况下,不能小于下表数值:(米)电压(kV)10垂直距离(米)7778148、导线与铁路交叉时的最小净空距离,在最大计算弧垂的情况下,不能小于下表数值:(米)电压(kV)10垂直距离(米)7、57、57、58、5149、电力线路保护区第八条:线路的保护区:为了保证已建架空线路的安全运行与保障人民生活的正常供 电而必须设置的安全区域。即导线边线向外水平延伸并垂直于地面所形成的两平面内的区 域。必须按表达式规定严格执行。电压等级一般地区导线边线延伸距离厂矿、城镇、集镇、村庄人口密集地 区导线边线在计算最大风偏情况下 距离建筑物的水平距离1kV以下1米1-10kV5米1、5米35kV10米3米110kV10米4米154-220kV15米5米330kV15米6米500kV20米& 5米
