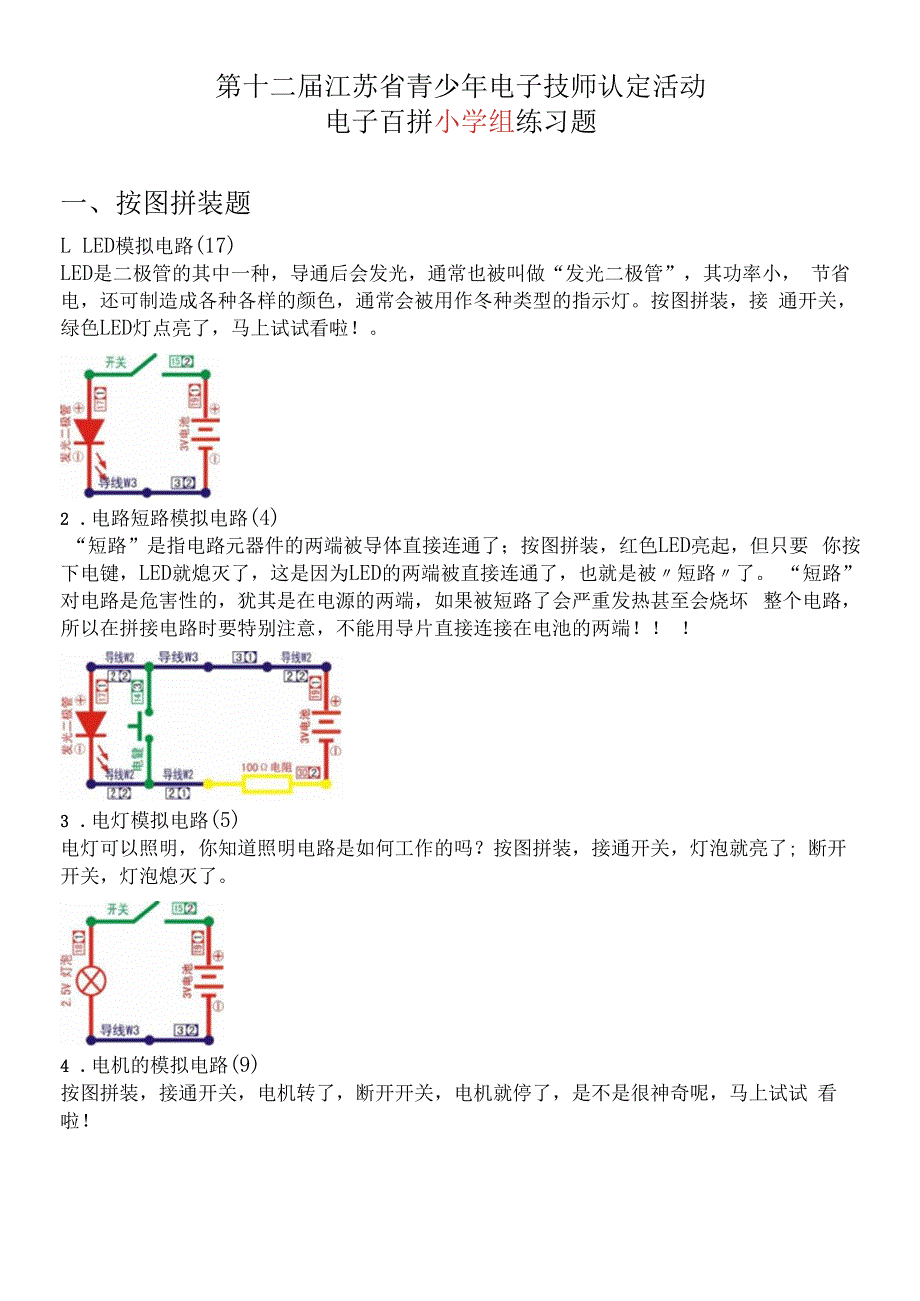

1、全国电子百拼小学组练习题1第十二届江苏省青少年电子技师认定活动电子百拼小学组练习题一、按图拼装题L LED模拟电路(17)LED是二极管的其中一种，导通后会发光，通常也被叫做“发光二极管”，其功率小， 节省电，还可制造成各种各样的颜色，通常会被用作冬种类型的指示灯。按图拼装，接 通开关，绿色LED灯点亮了，马上试试看啦！。2 .电路短路模拟电路(4)“短路”是指电路元器件的两端被导体直接连通了；按图拼装，红色LED亮起，但只要 你按下电键，LED就熄灭了，这是因为LED的两端被直接连通了，也就是被短路了。 “短路”对电路是危害性的，犹其是在电源的两端，如果被短路了会严重发热甚至会烧坏 整个电路

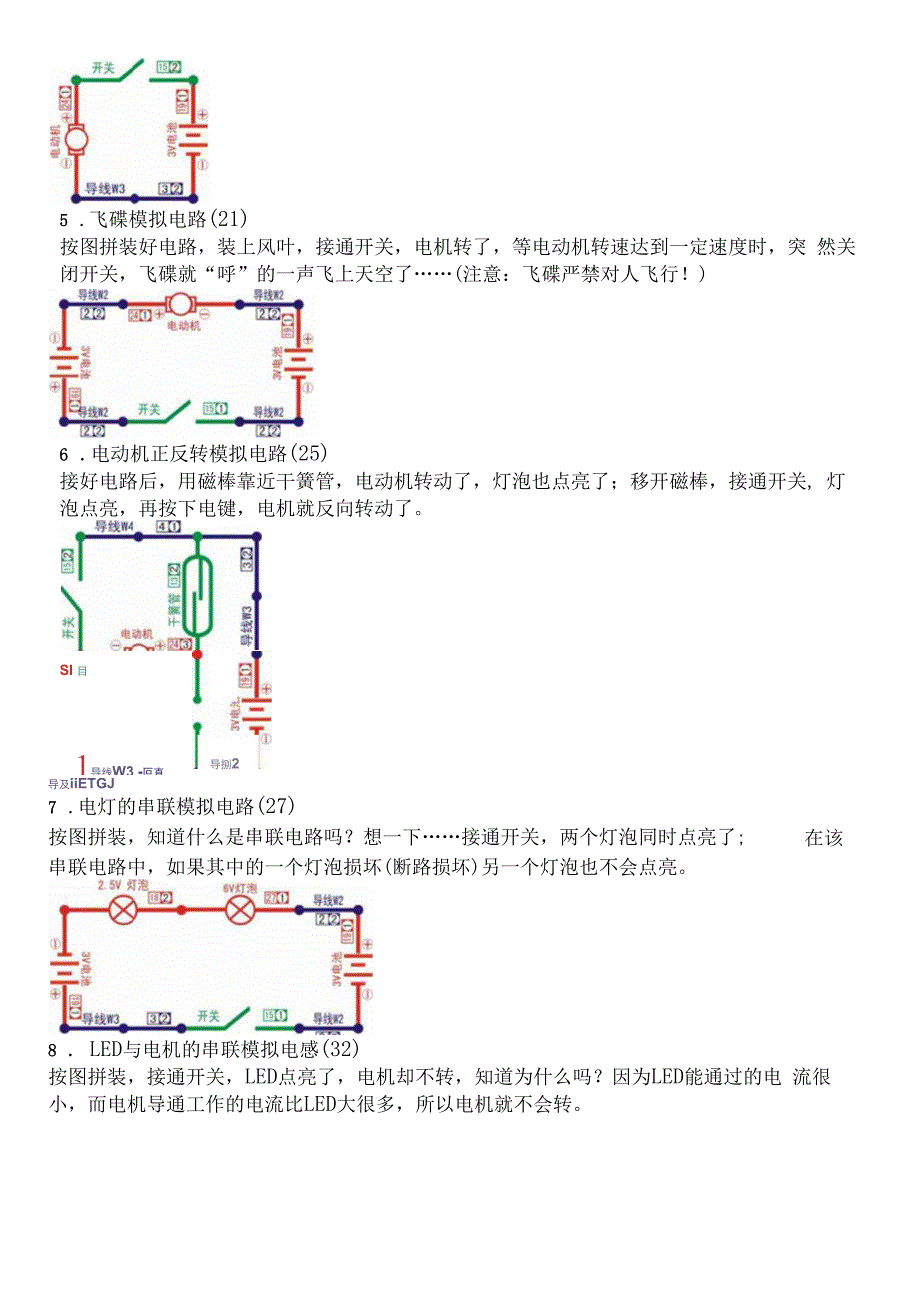

2、所以在拼接电路时要特别注意，不能用导片直接连接在电池的两端！ ！3 .电灯模拟电路(5)电灯可以照明，你知道照明电路是如何工作的吗？按图拼装，接通开关，灯泡就亮了; 断开开关，灯泡熄灭了。4 .电机的模拟电路(9)按图拼装，接通开关，电机转了，断开开关，电机就停了，是不是很神奇呢，马上试试 看啦！5 .飞碟模拟电路(21)按图拼装好电路，装上风叶，接通开关，电机转了，等电动机转速达到一定速度时，突 然关闭开关，飞碟就“呼”的一声飞上天空了(注意：飞碟严禁对人飞行！)6 .电动机正反转模拟电路(25)接好电路后，用磁棒靠近干簧管，电动机转动了，灯泡也点亮了；移开磁棒，接通开关, 灯泡点亮，再按

3、下电键，电机就反向转动了。SI 目1导线W3 -叵直导捌2导及iiETGJ7 .电灯的串联模拟电路(27)在该按图拼装，知道什么是串联电路吗？想一下接通开关，两个灯泡同时点亮了;串联电路中，如果其中的一个灯泡损坏(断路损坏)另一个灯泡也不会点亮。8 . LED与电机的串联模拟电感(32)按图拼装，接通开关，LED点亮了，电机却不转，知道为什么吗？因为LED能通过的电 流很小，而电机导通工作的电流比LED大很多，所以电机就不会转。电动机友进二极管团因 开关 J I口9 . LED与电阻的串联模拟电路（31）按图拼装，接通开关，LED点亮了，关闭开关，LED就会熄灭。10 .电灯的并联模拟电路（3

4、3）此电路中的两个灯泡为并联连接，接通开关，两盏灯泡同时点亮了；在此电路中，如果11 5V的灯泡坏了，6V的灯泡还可以点亮吗？11 .电灯与LED的并联模拟电路（36）按图拼装，接通开关，灯泡和 LED同时点亮了；关闭开关，灯泡和 LED都会同时熄灭12 .二极管的单向导电性模拟电路（41）按图拼装，接通开关，灯泡亮了没？没有吧 ？为什么啊？这是因为二极管具有单向导电 性，它只允许电流从正极流向负极， 不允许电流从负极流向正极；现在试下把二极管的 正极接在开关的一端，哇，灯泡即时点亮了。时.1号二导线幅.巨10.开./Cm 忘 珈 j112用用导线楣.团口.13 .显示电阻限流作用的模拟电路（

5、40）电阻在电路中只要是起限流的作用， 是用来保护电路中元器件的。按图拼装，接通开关, LED点亮了，但却很暗，这是因为电阻在电路中限制了LED的电流量；只要你用手按下电键片，LED就变得更亮了，这是因为电流绕开了电阻，直接从电键通过了，电路中的 电阻越小，允许通过的电流越大，LED就越亮，这就是电阻的限流作用。14 .电灯、LED,电动机的串联模拟电路（49）按图拼装，合上开关，电路有什么现象呀？只有红色LED点亮，而灯泡与电动机都因为电路中只有较小的电流而不能工作；你试试用6V电池组看看电路有什么现象2.5V灯泡15 .电灯、电动机、LED三者并联模拟电路（56）按图拼装，接通开关，LED

6、与灯泡同时点亮，电动机也转了；如果 LED坏了，灯泡和电 动机还可以工作吗？可以的，想想为什么会这样？导线H41t HO箱1S印16 .电灯、LED.电动机三者混联模拟电路（61）请按图拼装，此电路中，灯泡与LED串联后，再与电动机并联，这样的连接方式称之为 混联；接通开关，电机和LED都工作了，灯泡怎么不亮的？原来灯泡和 LED串联连接 的，通过灯泡的电流太小不能使其点亮。发出二根管眺导线剂317 .变光灯模拟电路（76）按图拼装，接通开关，灯泡亮了，电动机转动，试按下电键，灯泡的亮度变亮了，电动 机停止转动了，知道这是为什么吗？18 .正反向互转电扇变光灯模拟电路（92）按图拼装，装上风叶

7、接通开关，灯泡点亮了，扇叶按顺时针方向正向转动；这时，只 要你用手按电键片，灯泡会变得更亮，而扇叶会变成逆时针反向转动，且转速更快；松 开电键盘片，扇叶又会往正向转动了，再按下电键片 ，扇叶会不停地来回转动，是 不是很有意思呢？19 .两只串联开关控制两盏串联灯泡模拟电路（95）按图拼装，接通开关，灯泡亮了没？没有吧；试按下电键，哇，两盏灯都亮了，其中6V灯泡发光较暗，现在你知道串联电路的特点没？20 .两只并联开关控制两盏串联灯泡模拟电路（97）按图拼装，接通电键或开关，都能使两盏灯同时点亮；要熄灭两盏灯时，必须把开关和 电键都断开；如果6V灯泡坏了，2.5V灯泡还可以点亮吗？iK2. 5

8、V灯泡壶21 .两只开关各自控制一盏灯模拟电路（99）按图拼装，接通开关，6V灯泡点亮了；按下电键，2.5V灯泡有什么反应啊？ 2.5V灯泡 也点亮了；你观察到没？两盏灯是独立工作，互不干扰。22 .两只开关混联控制两盏灯泡模拟电路（101）接通开关，6V灯泡点亮了，2.5V灯泡没有亮哦！现在试按下电键，2.5V的灯泡就点亮 了；断开开关，两盏灯同时熄灭了。23 .三只串联开关控制一盏灯模拟电路（102）请按图拼装，接通开关，灯泡点亮了没？没有吧；按下电键，还是没有点亮，现在你再 试下用磁棒靠近干簧管，灯泡点亮了，此电路为三个开关控制一盏灯，三个开关必须同 时闭合，灯泡才亮。24 .三只并联开

9、关控制一盏灯模拟电路（103）按图拼装，在图中只要闭合其中任意一个开关，灯泡都能点亮25 .三只混联开关控制一盏灯模拟电路（104） 按图拼装，接通开关，灯泡亮了没？没有吧，试再按下电键或用磁棒靠近干簧管，哇, 灯泡亮了，这就是三只开关混联控制一盏灯泡啦。26 .三只开关与两盏灯混联控制模拟电路（118）按图拼装，此电路中的，开关控制 6V灯泡，电键和干簧管串联起来控制 2.5V灯泡；接通开关，6V灯泡就点亮了；按下电键和吸合干簧管，2.5V灯泡就会点亮。27.电灯“与门”模拟电路（128）拼好电路，接通开关，灯泡亮了没？没有吧，再按下电键，灯泡亮了，现在你知道什么 叫“与门”没？此电路中你可

10、以形象的理解为：要灯泡亮，要两个条件，就是说两个开 关都必须接通，灯泡才能点亮。28 .电灯“与非门”模拟电路（129）接好电路后，电动机转了，灯泡亮了，怎样才可以熄灭灯泡呢？试接通开关，灯泡还是 点亮；再按下电键，哇，灯泡灭了 原来要同时闭合两个开关，才能熄灭灯泡，这就 叫灯泡“与非门”电路。开矢/回口 电犍UL-叵029 .电灯”或非门 模拟电路（131）按图拼装，电动机和灯泡都工作了，你有办法让灯泡熄灭吗？只要按下电键或接通开关, 灯泡就会熄灭，这叫灯泡的“或非门”。30 .生日祝福歌模拟电路（132）按图拼装，接通开关，扬声器即会发出悠扬的生日祝福歌音乐；断开开关，扬声器的声音就会停止

11、此电路可用在小朋友们过生日Party时用来增加气氛哦。31 .键控太空大战模拟电路（177）拼图拼装，接通开关，用手反复按动电键，扬声器发出各种武器的声音，好象正在进行 一场太空大战。32 . NPNE极管的放大作用模拟电路（208三极管有三个电极，分别叫基极 B、集电极C和发射极E,只要三极管的基极B中有较 小的电流通过，集电极C和发射极E就会有较大的电流通过，这就是三极管的电流放大 作用；拼装好电路，LED点亮，灯泡也同时点亮，基极 B只有小电流，集电极已有较大 的电流，知道电路中的电阻有什么作用吗？33 .键控PNP三极管LED发光模拟电路（212）按图装好电路，LED没有发光，只要你

12、按下电键片，LED即被点亮，放开电键，LED就自动熄A、B两34 .单管防盗报警灯模拟电路（270）用一根较长的细导线穿过需要防盗的自行车、摩托车等，将细导线的两端接在LED就立即点亮发出警报点上；当小偷弄断细导线时,端 向阂翳岂守35 .键控复合管灯光模拟电路（228）按图拼装好电路，接通开关，灯泡没有亮起，这时，只要你按下电键片，灯泡就会亮起, 放开电键，灯泡就会熄灭。36 .键控复合管电动机模拟电路（239）按图拼装好电路，接通开关，电机没有转动，这时，只要你按下电键片，电机就会运转, 放开电键，电机就会自动停转。导线机一 Era37 .简易自动路灯模拟电路（242）按图拼装，合上开关，

13、有光线照射在光敏电阻上时，灯泡就不亮，当你用手挡住光敏电 阻的光线，灯泡就亮了；利用这原理，可以做成自动路灯，白天，有光线照射在光敏电 阻上，灯泡就熄灭；晚上，灯泡就点亮了。1 （XX电阻的38 .简易自动路灯模拟电路（246）按图拼装，合上开关，等到了傍晚，灯泡就自动点亮了，到了天亮，灯泡又会自动熄灭。日39.延时点亮灯模拟电路（262） 装好电路后，按下电键，灯泡也延长段时间才点亮40 .床头定时灯模拟电路（266）接通开关，将本电路放置在床边，晚上起床时，只要你用手按下电键，灯泡即可点亮， 并延迟一段时间才熄灭；更换大容量的电容，可以调节延迟熄灭的时间；此电路延迟的 原理是通过电容的缓慢

14、放电来实现。41 .简易充放电模拟电路（291）按下电键，绿色LED闪亮一下，这说明有充电电流流过的结果；电容器充满电后，绿色 LED就熄灭了；松开电键，只有红色LED闪亮一下，这是电容器通过电阻在放电的结果42 .中音音频发生器摸拟电路（295）按图拼装，接通开关，喇叭即发出悦耳的中音，这是因为两个三极管通过0.1Uf电容的正反馈增益后发生了振荡，产生了交流音频电波导致喇叭发出声音。mM电阻回罟一导线版一图0 4同aq.i讲电容器43 .可控硅供电原理电路（306）按图拼装，接通开关，灯泡没亮；这时，只要你按下电键片，灯泡即被点亮；这是因为电键导通后，电流通过1K电阻，可控硅的G极获得了足够

15、了触发电流，可控硅即能快 速导通，灯泡就被点亮；要想使灯泡熄灭，必须将开关断开。导物帽J44 .声控闪烁彩灯模拟电路（274）接通开关，LED闪亮（光线较弱），现在你试对着话筒大声说话，LED就会随着声音的节 奏闪烁发光。号践*5 叵U45 . FM收首机电路（412）按图拼装，合上开关，然后用手指按选台按键“ T”,按一下一般可选出一个电台并自动 锁定，连续按选台按键“ T”可选出88MHZ-108MH之间的所有电台，调到最高端时必须 按一下复位键 R,方可再按“ T”进行选择台。T”进行选择台46 . FM收音机电路（说明书没有） 按图拼装，合上开关，然后按选台按键4 415）is导线W3

16、 _mD3U+ M I按图拼装电路，转动发电机的手柄，发电机机芯转子做割磁感线运动，将机械能转换为电 能，产生电流，红色LED点亮了48 .发电机驱动2.5V灯泡发光模拟电路（416）按图拼装电路，转动发电机的手柄,2.5V灯泡点亮了，原理同上49 .发电机驱动灯泡与LED并联的模拟电路（418）按图拼装好电路，转动电动机的手柄，灯泡和LED都点亮了；反方向转动电动机的手柄 只有灯泡亮，这是因为LED具有单向导电性。导线W350 .电池驱动发电机转动模拟电路（422）按图拼装电路，接通开关，发电机的手柄转动起来；将发电机的两个输出端的连接线调换 位置，发电机的手柄转动方向也跟着改变，将发电机的

17、南北极磁铁调换位置，发电机手柄 的转动方向也会改变；若拆下其中的一个磁铁，发电机手柄的转动速度会降低一半，两个 磁铁全部拆下，发电机将停止转动。2.电灯照明模拟电路二、请在下面电路中找出拼接错误的电器元件1.点亮LED模拟电路这电路中的LED不会发光，电路的那个地方拼错了？请把正确的搭拼出来.导线W3 . 叵.理包Am按图拼装，合上开关，电路中的灯泡不会发光, 请正确调整相应配件使灯泡能正常发光。3.电池串联供电照明模拟电路请找出下图电路的错误，并重新搭拼好使煤泡发光4.电池并联供电照明模拟电路下图电路那里错了，请把正确的做出来5.电灯的“与非门”电路6.LED与LED的并联照明电路调整下图电

18、路配件，使两个LED能同时点亮发光将下图电路修改成正确的电灯“与非门”电路导线祁 皿7.PNP三极管控电灯照明模拟电路找出电路中的错误，重新修正使在按下电键时电灯能正常发光Q&导线机.皿J导线肥叵幽电键时电灯能正常发光8. NPN三极管控电灯照模拟电路找出电路中的错误，重新修正使在按下77,导线帆_- 卷0寸，限电阻画团9 .复合管放大灯光模拟电路请将电路中的错误修改正确让灯泡能正常发光10 .简易路灯模拟电路更正下图的错误，使灯泡能象路灯一样能在夜晚里正常发光照明工包申胆回电组更因三、按给出的配件拼装成指定的电路1 .飞碟模拟电路请用下边的配件搭拼一个飞碟电路。要求:合上开关电机转动且扇叶要

19、飞起。3V电池.亚电池电动机2 . LED与LED的串联电路请用下边的配件搭拼一个LED串联电路 要求：合上开关两个LED能同时点亮。3V电池发光二极管发光二根管3 .电动机、电灯与LED三者的混联电路请用下边的配件搭拼一个电动机、电灯和LED三者的混联电路要求：合上开关，电动机、电灯和 LED能同时工作。3V电池TA发光二极管2.5灯泡导线脚_囱口导六皿导线”3. g4.电源指示灯模拟电路请用下边的配件搭拼一个电源指示电路 要求：合上开关，LED点亮。3V电池发光二扭管竭G导旌犯导线%皿5.健控变速风扇模拟电路请用下边的配件搭拼一个用电键控制的变速风扇电路。要求：合上开关，3V电池F吁电动和

20、灯泡同时工作，按下电键电动机的转速加快。2. 5V灯泡O叩电键L叵口导线用一丈6.电动机正反转模拟电路请用下边的配件搭拼一个电动机正反转电路。要求：合上开关，电动机逆时针转动，按下电键电动机顺时针转动。3V电池电动机电键叵口3V电池开关导片朝导片11叵匚导线W3.凤17 .电灯的“与门”模拟电路请用下边的配件搭拼一个电灯的“与门”电路。 要求：合上开关，同时按下电键，灯泡才能点亮3V电池电键-叵口 一导线般- m 2. 5V灯泡开关田 一导线一8 .收音机电路用下边的配件搭拼一个收音机电路 要求:通电后可以接收到电台广播。到电池外电池M幅挣收音 国荣威电路 导线晤一回门_孱如.导即36号收音机1个、电池盒2个、开关1个、喇叭1个、3号导片2个、2号导片4个9 .发电机驱动灯泡发光模拟电路用下边的配件搭拼一个发电机驱动灯泡电路。要求：摇动发电机把手，灯泡会点亮。直赁发电机2. 5V灯泡10.可控硅供电电扇模拟电路请用下边的配件搭拼一个可控硅供电电路。要求：合上开关，电动机不转，再按下电键，电动机转动
