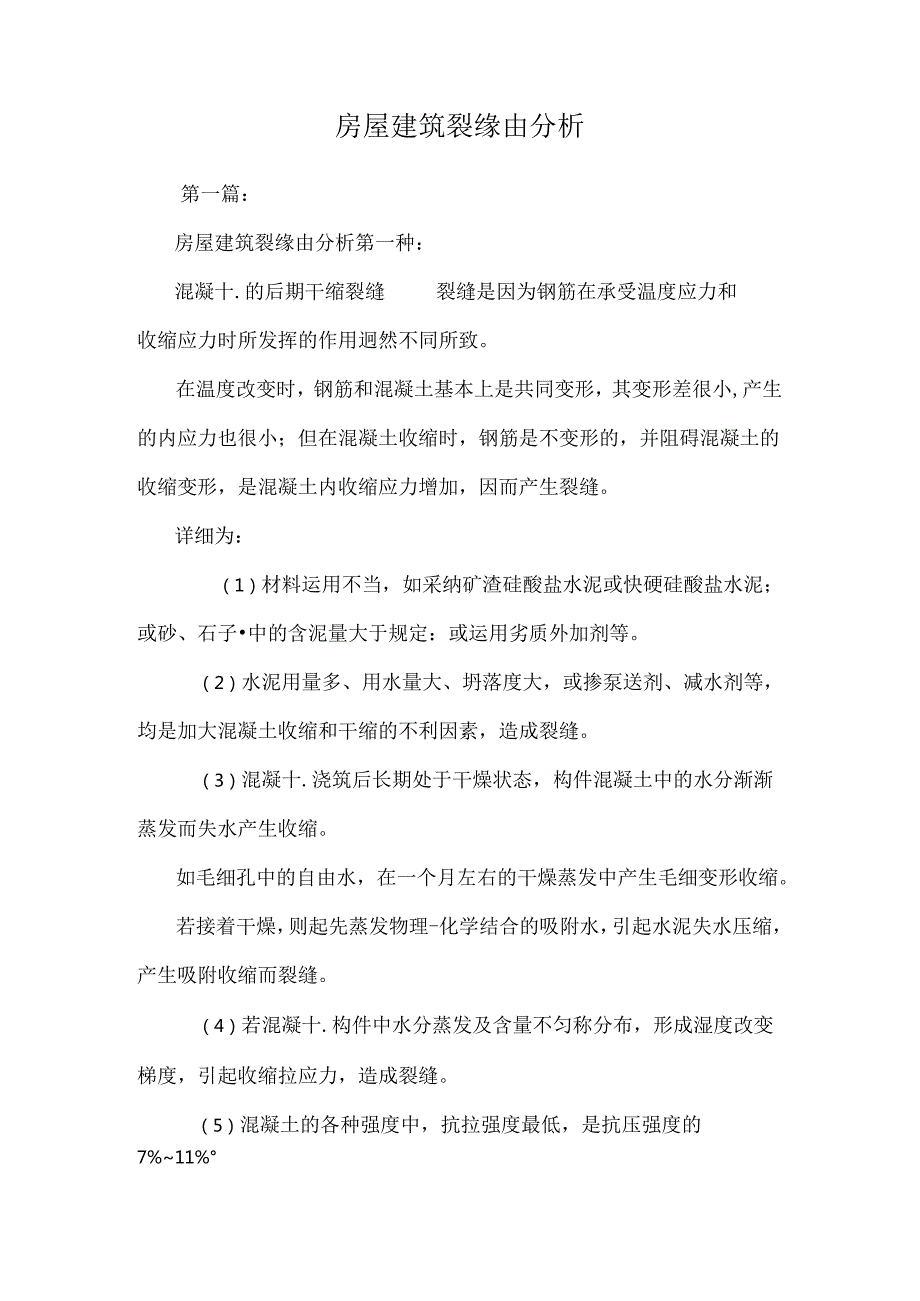

1、房屋建筑裂缘由分析第一篇：房屋建筑裂缘由分析第一种：混凝十.的后期干缩裂缝裂缝是因为钢筋在承受温度应力和收缩应力时所发挥的作用迥然不同所致。在温度改变时，钢筋和混凝土基本上是共同变形，其变形差很小,产生的内应力也很小；但在混凝土收缩时，钢筋是不变形的，并阻碍混凝土的收缩变形，是混凝土内收缩应力增加，因而产生裂缝。详细为：（1）材料运用不当，如采纳矿渣硅酸盐水泥或快硬硅酸盐水泥；或砂、石子中的含泥量大于规定：或运用劣质外加剂等。（2）水泥用量多、用水量大、坍落度大，或掺泵送剂、减水剂等，均是加大混凝土收缩和干缩的不利因素，造成裂缝。（3）混凝十.浇筑后长期处于干燥状态，构件混凝土中的水分渐渐蒸发

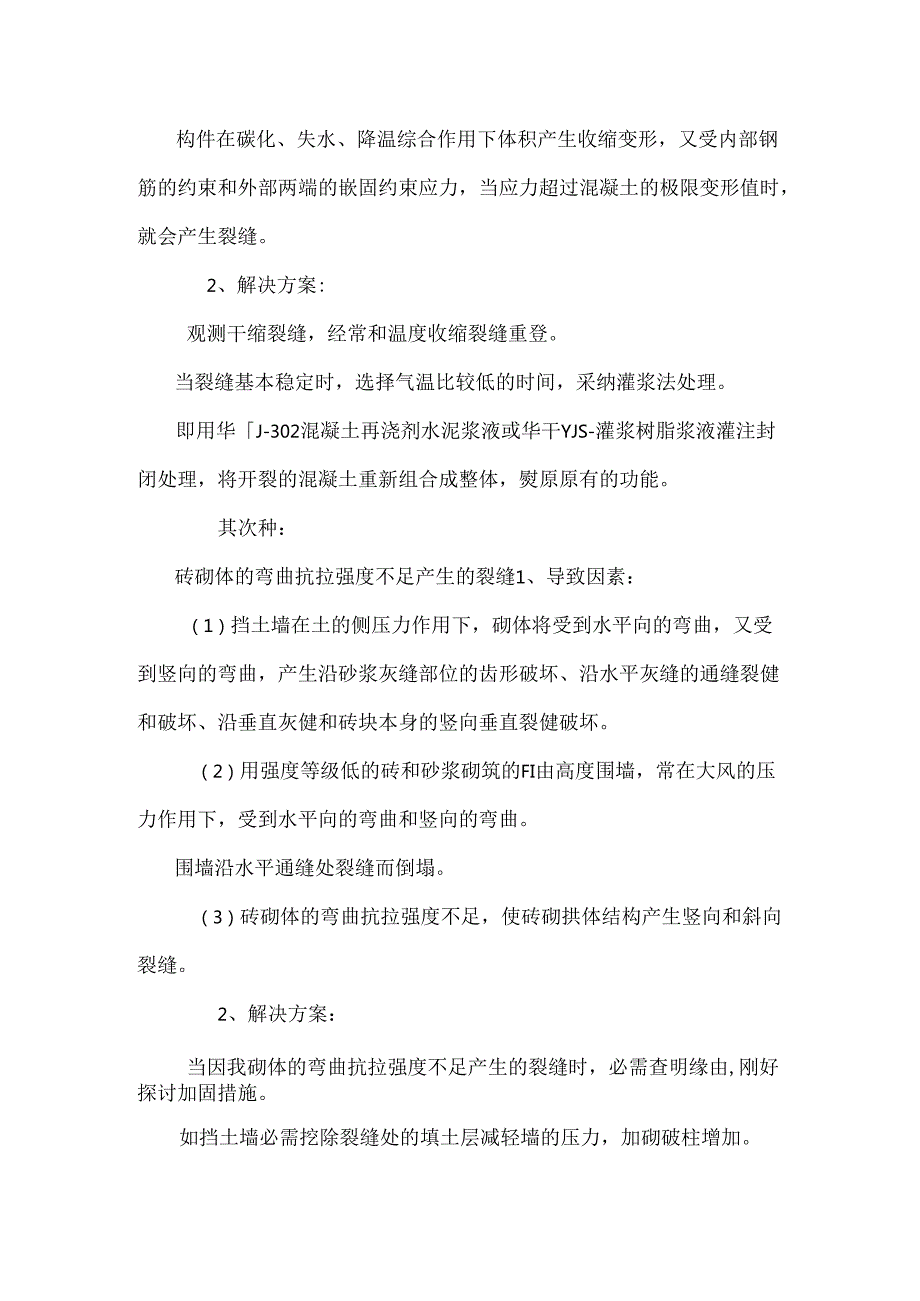

2、而失水产生收缩。如毛细孔中的自由水，在一个月左右的干燥蒸发中产生毛细变形收缩。若接着干燥，则起先蒸发物理-化学结合的吸附水，引起水泥失水压缩，产生吸附收缩而裂缝。（4）若混凝十.构件中水分蒸发及含量不匀称分布，形成湿度改变梯度，引起收缩拉应力，造成裂缝。（5）混凝土的各种强度中，抗拉强度最低，是抗压强度的7%11%构件在碳化、失水、降温综合作用下体积产生收缩变形，又受内部钢筋的约束和外部两端的嵌固约束应力，当应力超过混凝土的极限变形值时，就会产生裂缝。2、解决方案:观测干缩裂缝，经常和温度收缩裂缝重登。当裂缝基本稳定时，选择气温比较低的时间，采纳灌浆法处理。即用华J-302混凝土再浇剂水泥浆液
3、或华干YJS-灌浆树脂浆液灌注封闭处理，将开裂的混凝土重新组合成整体，熨原原有的功能。其次种：砖砌体的弯曲抗拉强度不足产生的裂缝1、导致因素：（1）挡土墙在土的侧压力作用下，砌体将受到水平向的弯曲，又受到竖向的弯曲，产生沿砂浆灰缝部位的齿形破坏、沿水平灰缝的通缝裂健和破坏、沿垂直灰健和砖块本身的竖向垂直裂健破坏。（2）用强度等级低的砖和砂浆砌筑的FI由高度围墙，常在大风的压力作用下，受到水平向的弯曲和竖向的弯曲。围墙沿水平通缝处裂缝而倒塌。（3）砖砌体的弯曲抗拉强度不足，使砖砌拱体结构产生竖向和斜向裂缝。2、解决方案：当因我砌体的弯曲抗拉强度不足产生的裂缝时，必需查明缘由,刚好探讨加固措施。如

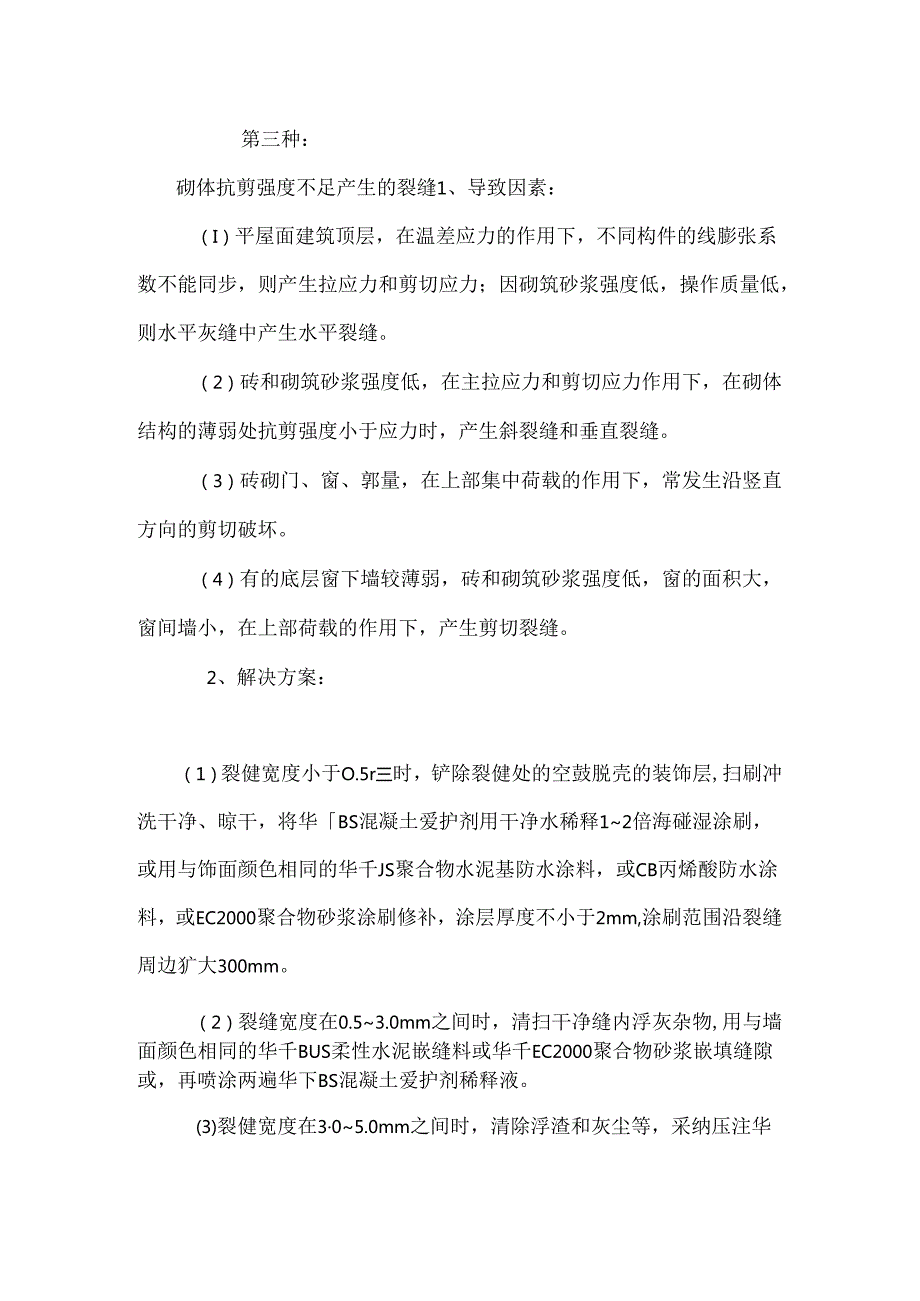

4、挡土墙必需挖除裂缝处的填土层减轻墙的压力，加砌破柱增加。第三种：砌体抗剪强度不足产生的裂缝1、导致因素：（I）平屋面建筑顶层，在温差应力的作用下，不同构件的线膨张系数不能同步，则产生拉应力和剪切应力；因砌筑砂浆强度低，操作质量低，则水平灰缝中产生水平裂缝。（2）砖和砌筑砂浆强度低，在主拉应力和剪切应力作用下，在砌体结构的薄弱处抗剪强度小于应力时，产生斜裂缝和垂直裂缝。（3）砖砌门、窗、郭量，在上部集中荷载的作用下，常发生沿竖直方向的剪切破坏。（4）有的底层窗下墙较薄弱，砖和砌筑砂浆强度低，窗的面积大，窗间墙小，在上部荷载的作用下，产生剪切裂缝。2、解决方案：（1）裂健宽度小于O.5r三时，铲除
5、裂健处的空鼓脱壳的装饰层,扫刷冲洗干净、晾干，将华BS混凝土爱护剂用干净水稀释12倍海碰湿涂刷，或用与饰面颜色相同的华千JS聚合物水泥基防水涂料，或CB丙烯酸防水涂料，或EC2000聚合物砂浆涂刷修补，涂层厚度不小于2mm,涂刷范围沿裂缝周边犷大300mm。（2）裂缝宽度在0.53.0mm之间时，清扫干净缝内浮灰杂物,用与墙面颜色相同的华千BUS柔性水泥嵌缝料或华千EC2000聚合物砂浆嵌填缝隙或，再喷涂两遍华下BS混凝土爱护剂稀释液。(3)裂健宽度在305.0mm之间时，清除浮渣和灰尘等，采纳压注华FYJS-灌浆树脂浆液或华千J-302混凝土再浇剂水泥浆液的方法封闭健隙。(4)当墙体裂缝较严
6、峻，最大裂缝宽度大于5mm时，应查明裂缝缘由，制订加固处理方案，经有关部门认可后，按方案要求加固处理。第四种：梁中主筋安装错误产生的裂缝1、导致因素：(1)钢筋混凝土梁是上部混凝土受压，下部钢筋抗拉。假如发生用小宜径代替大宜径主筋，或少放主筋根数、漏放构造加强筋，或箍筋安装不规格、运用劣质钢筋等，会造成梁的抗拉强度不足，在荷载作用下产生裂缝。(2)提早拆模，因梁的强度不足，在上部施工荷载作用下,梁的受拉区(即正弯距最大的部位)产生裂缝。2、解决方案：(1)检测梁裂缝的实际缘由，依据隐藏工程验收记录，的确因主钢筋直彼或数量小于或少于设计规定或运用劣质的钢筋，而造成梁的受拉区裂缝时，必需仔细核算，
7、采纳必要的补强加固处理。一般地采纳华干自动压力灌浆技术对裂缝进行灌注YJS-灌浆树脂的方法进行封闭处理，或采纳华TYJS-建筑结构胶进行粘贴钢板或外包钢加固，或采纳预应力钢筋加固，以确保构件的运用平安度。加固的设计与施工，必需由有资质和阅历的单位负责。（2）经检查，的确为因拆模过早，施工荷载超过设计规定而产生的裂缝,应测缝的宽度,当缝宽小于O.3mm时,即采纳华PJ-302混凝土再浇剂水泥浆液或华千EC2000聚合物砂浆封闭处理。当缝宽大于03三时，必需采纳华干臼动压力灌浆技术将华YJS-灌浆树脂浆液灌注满缝隙，将缝隙粘合封闭成整体，防止钢筋锈蚀。封闭裂缝的先决条件是钢筋符合设计规定，混凝土强
8、度等级合格，裂缝已经稔定。第五种：悬挑构件的钢筋放错和下沉产生的裂缝和断裂1、导致因素：（1）悬挑构件在嵌固支座处是受负弯距上面受拉，下面受压，与简支梁结构的受力状况刚好相反。悬挑结构的受力钢筋应在上面，假如错将受力主筋倒放，必将造成事故。（2）操作不规范，如挑梁和板的混凝土浇筑时，不搭设操作平台板，而是踩踏在钢筋面上，常把挑梁上部的主钢筋踩踏下沉，从而造成裂健或断裂。（3）施工单位对悬挑结构重视不够，弄错主筋直径或放反主筋，或受力下沉位移值大，减弱了悬挑结构的承载实力，或混凝土强度等级低于设计要求，过早拆模，致使悬挑构件沿嵌固端根部裂缝和断折。2、解决方案：（1）检杳已经裂健的悬挑梁中的钢筋
9、直径、级别、根数，若直径与根数小于或少于设计要求，或钢筋位置不符合规定时，必需刚好返工，更换合格的钢筋。（2）发觉悬挑梁根部有裂缝，缝宽大于0.3mn,缝长大于梁高的1/2时，处理方法：将梁的悬挑混凝土凿除，凿进嵌固的墙内300mm以上。将原钢筋位置订正到设计要求，再增加两根16的钢筋，并将靠近锚固的一端弯成90。直角，绑扎在主筋中间，限制主筋面的爱护层不大于25mm,以爱护主筋不下沉。浇筑混凝土时，必需细致振捣密实锚固端的混凝土，湖养护不少于7天。当构件长度小于2m时，达到设计混凝土强度标准值的75%方可拆模；当构件长度大于2m时，混凝土强度要达到100%方可拆模。（3）悬挑梁根部有裂缝,缝
10、宽小于0.3mm,缝长小于50mm时,处理方法：将底模顶撑好，将梁面锚固端范围内的爱护层凿除，检杳主筋没有下沉。将混凝土洗刷干净，面上加设3根12的钢筋，并与箍筋绑扎或焊接坚固。立好模板，配制强度等级大于C30的细石混凝土浇捣密实，抹平，或采纳华干HGM高强无收缩灌浆料浇筑，湿养护不少于7天。第六种：反应性石子造成的构件裂开1、导致因素：混凝土是由胶凝材料和砂石集料组成，砂石集料一般占混凝土体积的75%,砂石集料的质量干脆影响混凝土的质量。当混凝土中含有反应性集料时，常造成混凝土构件的破坏和裂缝。（1）砂石集料中混有膨胀性矿物质，如蒙脱石、伊利石、高岭石、绿泥石等，吸水后体积膨胀，失水后收缩变
11、硬，造成混凝土构件裂缝。（2）砂石集料中含泥量超标，造成混凝土构件强度降低，构件表面产生泥浆干缩裂缝。砂、石子含泥量限值表：材料品种混凝土强度等级含泥量按重量计不大于砂C30或C30以上3.OC30以下5.0石子C30或C30以上1.0C30以下2.0（3）砂石集料中混入生石灰块，浇注构件后生石灰块体积增大2倍以上，使构件产生爆裂。（4）砂石集料中含有硫化物或硫酸盐等物质，与水泥或石灰存中的钙离子作用，产生硫酸钙或硫铝酸钙，由于体积膨胀使构件产生裂缝。2、解决方案：(I)当检测构件的混凝土强度等级低于设计要求，构件中的反应性石子爆裂严峻，且尚有接着发展趋势时，需返工换合格石子重浇。(2)因石子
12、含泥量超标，混凝土构件表面有微裂纹时，构件混凝土强度能满意设计要求，乂不影响美观时，可不做处理。(3)全面检查裂缝的范围、数量和影响程度，混凝土强度假如能满意设计要求。取集料样品测试又符合一般混凝土用碎石或卵石的质量标准及检测方法(JGJ53-92)的要求。处理方法：先挖除构件的爆裂处，并冲洗干净，用HGM高强无收缩灌浆料嵌填密实，再浇水湿养护7天。第七种：水泥品种运用不当引起的裂缝1、导致因素：施工人员不完全了解水泥的性质或不清晰工程的性质，或者为了工程进度的须要，当地又选购不到合适品种的水泥，致使工地上有什麽水泥就用什麽水泥来配制混凝土浇注构件，乂没有实行相应的技术措施，因而造成破坏事故或
13、产生裂缝。比如：用火山灰质硅酸盐水泥或粉煤灰硅酸盐水泥拌制的混凝土浇注屋面刚性防水层，会产生大量干缩、收缩裂缝而渗漏。运用快硬硅酸盐水泥配制的混凝土浇注地下室墙，会产生早期收缩裂缝。假如冬季运用低标号火山灰质珪酸盐水泥配制砂浆砌墙或拌制混凝土浇注构件，筒单造成裂缝和倒塌事故。2、解决方案：（1）检测构件混凝土强度等级，凡低于设计要求，且裂缝宽度大于O.3mm时，影响结构平安时，必需返工重浇。（2）经检测，构件的混凝土强度等级已达到设计要求，仅有少数表面收缩裂缝时，可实行接着养护及表面刮涂华千EC-I高强表而处理剂水泥浆液的方式进行封闭处理。其次篇：钢筋混凝土裂缝产生缘由缘由一：水泥不合格所引起
14、的构件裂缝现象与解决方法：导致因素：（1）运用安定性不合格的水泥，在水泥水化后凝聚硬化过程中，在有害物质反应的作用下，产生了猛烈的不匀称的体积改变，在构件内部会产生破坏应力，导致强度下降、开裂的事故。（2）导致引起水泥体积安定性的不良有害物质有三种：游离氧化镁（Mgo）的反应。速度很慢,可达1020年,其固相体积增大2.48倍。国标规定，用压蒸法检测，当压蒸膨胀率超过0.5%是，该水泥压蒸安定性为不合格。水泥中加入过量的石者引起反应。从水泥水化起先至硬化结束的整个过程中，该反应始终进行，固相体积增大2.22倍。国标规定氧化硫（S03）含量不得超过3.5%。游离氧化钙。水泥生料在烧熟过程中转化钙
15、和氧化硅、氧化铝、氧化铁的化学反应不行能完全进行，尚剩余一些氧化钙没有被汲取，所剩在熟料中的游离氧化钙结构致密，遇水反应缓慢，一般须要36个月才能完全水化,固相体积增大1.98倍。（3）不同品种、不同标号的水泥，其性能完全不同，水化后初凝和终凝的时间不同，收缩率也不同。因此，混用水泥拌和的混凝土，所浇注的构件简单产生收缩裂缝。2、解决方案：（1）当构件的混凝土强度等级低于设计要求，且裂缝宽度大于0.3mm时，需返工处理。（2）经检查，构件的混凝土强度等级已达到设计要求，且裂健宽度小于03三Bh可采纳灌注华TYJS-灌浆树脂化学浆液或华干J-302混凝土再浇剂水泥浆液的方法进行封闭处理。缘由二：
16、材料不合格引起的裂缝缘由之二水泥品种运用不当引起的裂缝1、导致因素：施工人员不完全了解水泥的性质或不清晰工程的性质，或者为了工程进度的须要，当地又选购不到合适品种的水泥，致使工地上有什麽水泥就用什麽水泥来配制混凝土浇注构件，乂没有实行相应的技术措施，因而造成破坏事故或产生裂缝。比如：用火山灰质硅酸盐水泥或粉煤灰硅酸盐水泥拌制的混凝土浇注屋面刚性防水层，会产生大量干缩、收缩裂健而渗漏。运用快硬硅酸盐水泥配制的混凝土浇注地下室墙，会产生早期收缩裂缝。假如冬季运用低标号火山灰质硅酸盐水泥配制砂浆砌墙或拌制混凝土浇注构件，简单造成裂缝和倒塌事故。2、解决方案：（1）检测构件混凝土强度等级，凡低于设计要
17、求，且裂健宽度大于O.3mm时，影响结构平安时，必需返工重浇。（2）经检测，构件的混凝土强度等级已达到设计要求，仅有少数表面收缩裂缝时，可实行接着养护及表面刮涂华干ECT高强表面处理剂水泥浆液的方式进行封闭处理。缘由三:由于反应性石子造成的构件破坏1、导致因素：混凝土是由胶凝材料和砂石集料组成，砂石集料一般占混凝土体积的75%,砂石集料的质量干脆影响混凝土的质量。当混凝土中含有反应性集料时，常造成混凝土构件的破坏和裂（1）砂石集料中混有膨胀性矿物质，如蒙脱石、伊利石、高岭石、绿泥石等，吸水后体积膨胀，失水后收缩变硬，造成混凝土构件裂缝。（2）砂石集料中含泥量超标，造成混凝土构件强度降低，构件表
18、面产生泥浆干缩裂缝。砂、石子含泥量限值表：材料品种混凝土强度等级含泥量（）按重量计不大于砂C30或C30以上3.0C30以下5.0石子C30或C30以上1.0C30以下2.0（3）砂石集料中混入生石灰块，浇注构件后生石灰块体积增大2倍以上，使构件产生爆裂。4）砂石集料中含有硫化物或硫酸盐等物质，与水泥或石灰膏中的钙离子作用，产生硫酸钙或硫铝酸钙，由于体积膨胀使构件产生裂缝。2、解决方案：（1）当检测构件的混凝土强度等级低于设计要求，构件中的反应性石子爆裂严岐，且尚有接着发展趋势时，需返工换合格石子重浇。（2）因石子含泥量超标，混凝土构件表面有微裂纹时，构件混凝土强度能满意设计要求，又不影响美观
19、时，可不做处理。（3）全面检态裂缝的范围、数量和影响程度，混凝土强度假如能满意设计要求。取集科样品测试乂符合一般混凝土用碎石或卵石的质量标准及检测方法（JGJ53-92）的要求。处理方法：先挖除构件的爆裂处，并冲洗干净，用HGM高强无收缩灌浆料嵌填密实，再浇水湿养护7天。缘由四:碱-集科反应破坏混凝土1、导致因素：碱-集料反应主要是指石子中的活性二氧化硅(SiO2)如白云质石灰岩石子等，与水泥中过量的就发生的化学反应。这种反应一般在水泥混凝土硬化后进行，反应生成碱性硅酸盐或碳酸盐，体积会膨胀，膨胀压力使混凝土破坏、裂纹，产生一个裂纹网。当水泥中碱含量高于国家规定的0.6%以上时，碱-集料反应的
20、危害就特别严峻了。2、解决方案：(1)经检测构件混凝土强度下降，低于设计要求，碱一集料反应破损处较多、钢筋锈蚀、干脆影响到构件的平安度时，必需探讨返工重浇处理方案。(2)经检测构件混凝土强度等级尚能满意设计要求，即减-集料反应的裂缝是个别的。处理方法：凿除裂开处，挖出活性石子，用HGM高强无收缩灌浆料嵌填密实，湿养护7天。切断一切水源，使构件处于干燥状态。3、防止碱-集料反应的措施：（1）采纳含碱量低于0.4%的低碱水泥，削减混凝土中水泥用量。低碱水泥的含碱量上限为06%.（2）在混凝土的协作比中，掺入水泥用量20%25%的粉煤灰、矿渣、硅粉等掺合料，以降低混凝土的碱性。（3）尽量不用可能产生
21、碱-集料反应的骨料。如蛋白石、黑硅石、燧石、磷灰石、方石类、玻璃质火山岩、微晶或变质石英、白云质石灰岩等。（4）混凝土搅拌匀称并振捣密实，仔细养护，以免造成干缩裂缝、温度裂健。（5）改善混凝土结构的运用条件，运用时使混凝土结构处于干燥状态。缘由五:用含泥细砂浇筑的混凝土裂缝1、导致因素：骨料的含泥量限制不严，骨料表面附着的黏土、灰尘和有机杂质，影响了水泥的黏结，使泥浆浮在构件表层，当混凝土构件硬化后便产生网状干缩裂缝，并降低了混凝土的强度等级。2、解决方案：（1）经检测构件混凝土强度等级低于设计要求时，必需会通有关部门探讨加固和处理方案。（2）检测混凝土构件的实际强度等级如能满意设计要求时，处
22、理方法如下：刚好凿除表面裂缝疏松层，用华TEC2000聚合物砂浆抹压平整即可。缘由六：运用外加剂不当造成构件裂缝1、导致因素：（1）随意采纳劣质产品，掺入后没有起到应有的作用，如掺入早强剂的混凝土不早强，掺入抗冻剂的混凝土不抗冻，干脆影响构件的质量，造成混凝土的强度下降，出现裂缝。（2）计量不精确，造成外加剂的掺量过大，使混凝土的拌和物不会硬化，造成混凝土构件破坏。2、解决方案：（1）由于运用劣质外加剂而造成构件的裂缝时，应先检测构件混凝土的强度。如能满意设计要求，可依据裂缝实际的宽度、长度、位置等，采纳华千J-302混凝土再浇剂水泥浆液或华干YJS-灌浆树脂浆液灌注封闭，复原原由功能和防止钢
23、筋锈蚀。（2）当误掺入外加剂造成混凝土构件强度降低时，必需即使返工，早出构件上的混凝土，整理安装好钢筋、立模板，换合格的外加剂重新浇注混凝土。（3）留意:在蒸汽养护的混凝土和预应力混凝土中，不宜掺用用气剂或引气减水剂。第三篇：楼地面裂缝产生缘由和解决方法（第1类型）第一类型：水泥地面裂缝第一类：底层地面裂缝1、裂缝现象：（I）在底层光滑平整的地面上产生不规则的裂缝，裂缝宽度细的在0.3mm左右，较大的宽度可达7mm左右。有的裂缝两边尚有凹凸差，严峻影响运用功能。（2）有的地面裂缝仅时水泥砂浆面层有裂缝，缝宽比较小，一般为0.3mm左右。（3）有的地面裂缝是由于基土沉降、垫层裂缝引起的，缝宽比较
24、大。2、导致因素:（1）回填基土松软不密实，不匀称，在上层地面的压力作用下沉降，产生裂缝。（2）回填土不规范，下部没有夯实，在上部荷载的作用下沉陷,导致地面裂缝。（3）行的建筑中的房心是耕植土、有机松软杂填土等，没有按规定挖除后更换合格的回填土料并分层回填夯实。致使土层软硬不均，不能承托地面的刚性混凝土板块，在外力作用下板块弯沉变形过大，造成刚性混凝土地面面层裂缝和破坏。（4）垫层质量差。（5）大面积地而没有按规定留伸缩缝，或面层与垫层的伸缩健或施工缝不垂直而错开，导致面层与垫层胀缩不能同步，而沿错健处产生裂缝。3、解决方案：（1）对破损严峻的地面，如确为基土松软不匀称沉降所致，而且还有犷展趋
25、势，则必需返工重做。铲除面层、垫层，挖除基层下松软的腐植土、淤泥，换用含水量为19%23%的黏土，或含水量为9k1.5%的砂质黏土做填土料，分层回填夯实。垫层的质量应符合建筑地面工程施工及验收规范（GB50209-95）中的规定，然后按原设计要求做好面层。（2）对局部破损，应先查清破损范囤，在地面上弹好破损四周的立角线，用混凝土切割机沿线将地面割开，凿开面层和垫层，挖除局部松软土层，重换合格的填土料分层夯实，再铺设垫层必需与原有垫层一样厚、一样平，做面层必需沿周边嵌铜条分格，与原面层保持色泽、平整度一样。（3）裂缝不多、宽度不大且裂缝已经稔定时，将缝隙中清扫干净，用水冲洗润湿咬干后，用华千J-
26、302混凝土再浇剂水泥砂浆将缝隙灌满，初凝后再压实抹平。（4）当房间地坪为淤泥、淤泥质土及杂填土等懦弱土层时，应按设计要求对基土进行更换或加固。填土料必需符合现行土方与爆破工程施工及验收规范（GBJ201-83）中的有关规定。其次类:散水坡、明沟等裂缝I、裂缝现象：（1）建筑室外散水坡或明沟有断裂、裂开及底部吊空现象，沿外墙边脱开，缝宽达5mm左右。雨水从缝隙淌入基础下土层，使墙基土变形，造成建筑或地面不匀称沉降。（2）大门外台阶和两侧的花台等处有时有断裂，大多是基土沉陷引起倾斜脱离墙面，影响建筑的美观和运用平安。2、导致因素：（1）沿外墙的沟槽深度一般大于2m,为了砌墙的须要，随砌随将挖槽的
27、弃土回填，没有分层填平夯实，在雨水浸泡软化后沉陷，引起室外散水、明沟断裂和吊空。（2）有的散水、明沟、台阶、花台、围墙下不仅基土没有夯实,型层也没有按规定铺夯密实，在上部荷载的压力下会产生断裂和脱离墙面而沉降。（3）若散水和明沟没有按规定沿延长方向留伸缩健，靠外墙面没有设分格缝，在转角处没有设对角分格缝，浇筑散水和明沟的混凝土密实不够，强度不足，造成裂缝和破损。（4）若散水和明沟是在外墙面先抹灰后施工，因后浇混凝土横向收缩、干缩而产生脱开现象。3、解决方案：(I)当散水或明沟已断裂，且有的基土已沉陷，散水随之断裂下沉或吊空时，必需返工重做。(2)虽有裂缝、断裂，但没有吊空和下沉，且裂缝基本稳定不再扩展，裂缝的间距基本相等时，可用切割机沿缝隙割开，保持缝宽度为15mm左右,扫刷缝隙两侧后，用华千BUS柔性水泥嵌缝料嵌填缝隙。一般裂缝可将缝隙扫刷干净，用水冲洗润湿，当健隙小于3mm时，用华J-302混凝土再浇剂水泥浆液将缝隙灌满，待终凝前压实抹平。当缝隙宽度大于3mm时，用华千J-302混凝土再浇剂水泥砂浆或华千EC2000聚合物砂浆将缝隙嵌填密实刮平，湿养护不少于7d
免费区
