XX智能装备有限公司起重机械检查表（2024年）.docx

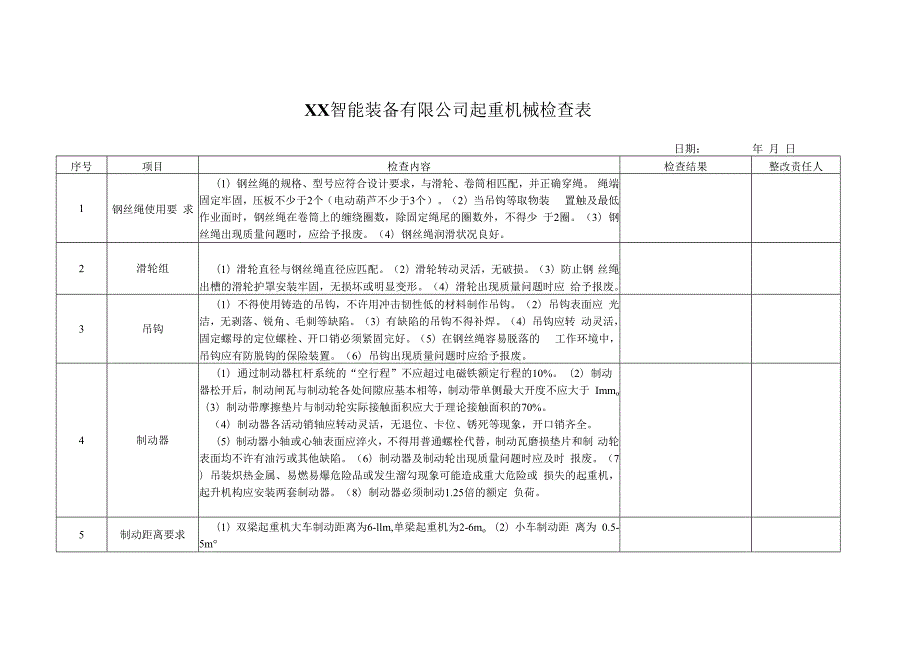

1、XX智能装备有限公司起重机械检查表日期：年 月 日序号项目检查内容检查结果整改责任人1钢丝绳使用要 求（1）钢丝绳的规格、型号应符合设计要求，与滑轮、卷筒相匹配，并正确穿绳。 绳端固定牢固，压板不少于2个（电动葫芦不少于3个）。（2）当吊钩等取物装 置触及最低作业面时，钢丝绳在卷筒上的缠绕圈数，除固定绳尾的圈数外，不得少 于2圈。（3）钢丝绳出现质量问题时，应给予报废。（4）钢丝绳润滑状况良好。2滑轮组（1）滑轮直径与钢丝绳直径应匹配。（2）滑轮转动灵活，无破损。（3）防止钢 丝绳出槽的滑轮护罩安装牢固，无损坏或明显变形。（4）滑轮出现质量问题时应 给予报废。3吊钩（1）不得使用铸造的吊钩，不

2、许用冲击韧性低的材料制作吊钩。（2）吊钩表面应 光洁，无剥落、锐角、毛刺等缺陷。（3）有缺陷的吊钩不得补焊。（4）吊钩应转 动灵活，固定螺母的定位螺栓、开口销必须紧固完好。（5）在钢丝绳容易脱落的 工作环境中，吊钩应有防脱钩的保险装置。（6）吊钩出现质量问题时应给予报废。4制动器（1）通过制动器杠杆系统的“空行程”不应超过电磁铁额定行程的10%。（2）制动 器松开后，制动闸瓦与制动轮各处间隙应基本相等，制动带单侧最大开度不应大于 Immo （3）制动带摩擦垫片与制动轮实际接触面积应大于理论接触面积的70%。（4）制动器各活动销轴应转动灵活，无退位、卡位、锈死等现象，开口销齐全。（5）制动器小轴

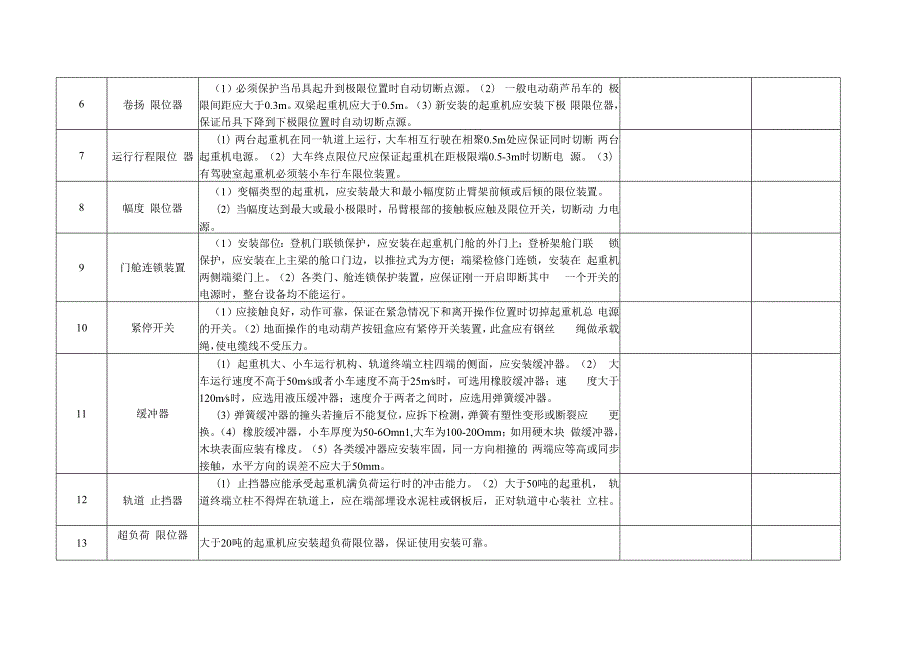

3、或心轴表面应淬火，不得用普通螺栓代替，制动瓦磨损垫片和制 动轮表面均不许有油污或其他缺陷。（6）制动器及制动轮出现质量问题时应及时 报废。（7）吊装炽热金属、易燃易爆危险品或发生溜勾现象可能造成重大危险或 损失的起重机，起升机构应安装两套制动器。（8）制动器必须制动1.25倍的额定 负荷。5制动距离要求（1）双梁起重机大车制动距离为6-llm,单梁起重机为2-6mo （2）小车制动距 离为 0.5-5m6卷扬 限位器（1）必须保护当吊具起升到极限位置时自动切断点源。（2） 一般电动葫芦吊车的 极限间距应大于0.3m。双梁起重机应大于0.5m。（3）新安装的起重机应安装下极 限限位器，保证吊具下

4、降到下极限位置时自动切断点源。7运行行程限位 器（1）两台起重机在同一轨道上运行，大车相互行驶在相聚0.5m处应保证同时切断 两台起重机电源。（2）大车终点限位尺应保证起重机在距极限端0.5-3m时切断电 源。（3）有驾驶室起重机必须装小车行车限位装置。8幅度 限位器（1）变幅类型的起重机，应安装最大和最小幅度防止臂架前倾或后倾的限位装置。（2）当幅度达到最大或最小极限时，吊臂根部的接触板应触及限位开关，切断动 力电源。9门舱连锁装置（1）安装部位：登机门联锁保护，应安装在起重机门舱的外门上；登桥架舱门联 锁保护，应安装在上主梁的舱口门边，以推拉式为方便；端梁检修门连锁，安装在 起重机两侧端梁

5、门上。（2）各类门、舱连锁保护装置，应保证刚一开启即断其中 一个开关的电源时，整台设备均不能运行。10紧停开关（1）应接触良好，动作可靠，保证在紧急情况下和离开操作位置时切掉起重机总 电源的开关。（2）地面操作的电动葫芦按钮盒应有紧停开关装置，此盒应有钢丝 绳做承载绳，使电缆线不受压力。11缓冲器（1）起重机大、小车运行机构、轨道终端立柱四端的侧面，应安装缓冲器。（2） 大车运行速度不高于50ms或者小车速度不高于25ms时，可选用橡胶缓冲器；速 度大于120ms时，应选用液压缓冲器；速度介于两者之间时，应选用弹簧缓冲器。（3）弹簧缓冲器的撞头若撞后不能复位，应拆下检测，弹簧有塑性变形或断裂应

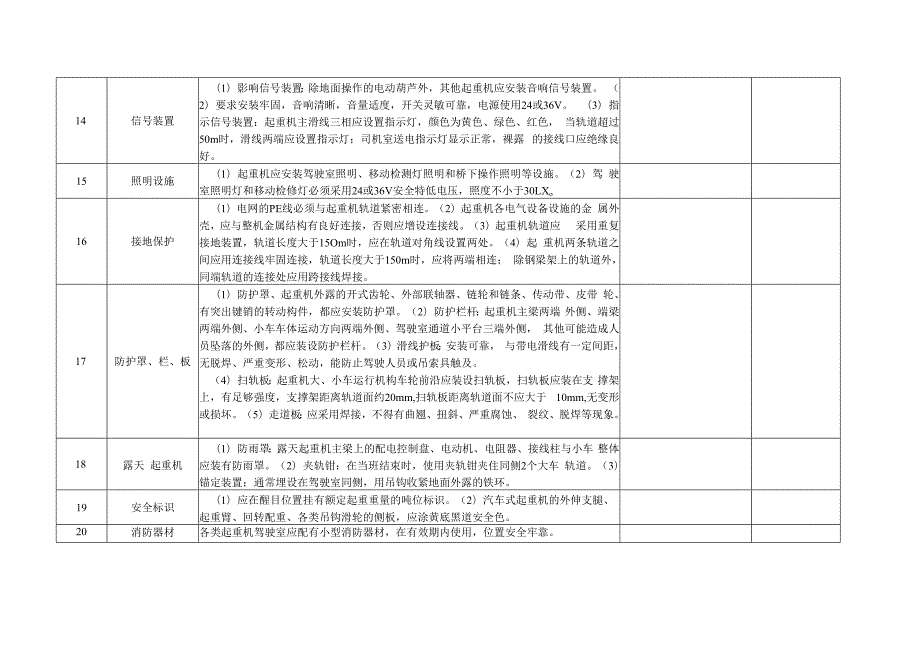

6、 更换。（4）橡胶缓冲器，小车厚度为50-6Omn1,大车为100-20Omm；如用硬木块 做缓冲器，木块表面应装有橡皮。（5）各类缓冲器应安装牢固，同一方向相撞的 两端应等高或同步接触，水平方向的误差不应大于50mm。12轨道 止挡器（1）止挡器应能承受起重机满负荷运行时的冲击能力。（2）大于50吨的起重机， 轨道终端立柱不得焊在轨道上，应在端部埋设水泥柱或钢板后，正对轨道中心装社 立柱。13超负荷 限位器大于20吨的起重机应安装超负荷限位器，保证使用安装可靠。14信号装置（1）影响信号装置：除地面操作的电动葫芦外，其他起重机应安装音响信号装置。 （2）要求安装牢固，音响清晰，音量适度，开关

7、灵敏可靠，电源使用24或36V。 （3）指示信号装置：起重机主滑线三相应设置指示灯，颜色为黄色、绿色、红色， 当轨道超过50m时，滑线两端应设置指示灯；司机室送电指示灯显示正常，裸露 的接线口应绝缘良好。15照明设施（1）起重机应安装驾驶室照明、移动检测灯照明和桥下操作照明等设施。（2）驾 驶室照明灯和移动检修灯必须采用24或36V安全特低电压，照度不小于30LXo16接地保护（1）电网的PE线必须与起重机轨道紧密相连。（2）起重机各电气设备设施的金 属外壳，应与整机金属结构有良好连接，否则应增设连接线。（3）起重机轨道应 采用重复接地装置，轨道长度大于15Om时，应在轨道对角线设置两处。（4

8、起 重机两条轨道之间应用连接线牢固连接，轨道长度大于150m时，应将两端相连； 除钢梁架上的轨道外，同端轨道的连接处应用跨接线焊接。17防护罩、栏、板（1）防护罩、起重机外露的开式齿轮、外部联轴器、链轮和链条、传动带、皮带 轮、有突出键销的转动构件，都应安装防护罩。（2）防护栏杆：起重机主梁两端 外侧、端梁两端外侧、小车车体运动方向两端外侧、驾驶室通道小平台三端外侧， 其他可能造成人员坠落的外侧，都应装设防护栏杆。（3）滑线护板：安装可靠， 与带电滑线有一定间距，无脱焊、严重变形、松动，能防止驾驶人员或吊索具触及。（4）扫轨板：起重机大、小车运行机构车轮前沿应装设扫轨板，扫轨板应装在支 撑架

9、上，有足够强度，支撑架距离轨道面约20mm,扫轨板距离轨道面不应大于 10mm,无变形或损坏。（5）走道板：应采用焊接，不得有曲翘、扭斜、严重腐蚀、 裂纹、脱焊等现象。18露天 起重机（1）防雨罩：露天起重机主梁上的配电控制盘、电动机、电阻器、接线柱与小车 整体应装有防雨罩。（2）夹轨钳：在当班结束时，使用夹轨钳夹住同侧2个大车 轨道。（3）锚定装置：通常埋设在驾驶室同侧，用吊钩收紧地面外露的铁环。19安全标识（1）应在醒目位置挂有额定起重重量的吨位标识。（2）汽车式起重机的外伸支腿、 起重臂、回转配重、各类吊钩滑轮的侧板，应涂黄底黑道安全色。20消防器材各类起重机驾驶室应配有小型消防器材，在有效期内使用，位置安全牢靠。21吊索具 管理（1）企业有吊索具管理制度，车间有吊索具管理办法。（2）吊索具有几种存放地 点，存放点有选用规格与对应载荷的标牌，有专人管理和保养。（3）报废吊索具 不得在现场存放或使用。（4）钢丝绳编接长度应大于15倍绳直径,且不小于300mm, 卡接绳卡间距离应不小于6倍绳直径，压板应在主绳侧。（5）普通麻绳和白棕绳 只能用于轻质物件捆绑和吊运，有断股、割伤、磨损严重的应报废。（6）尼龙绳 应远离火源，防止暴晒，应防止断裂后回抽伤人。（7）链条出现质量问题时应即 时报废。
