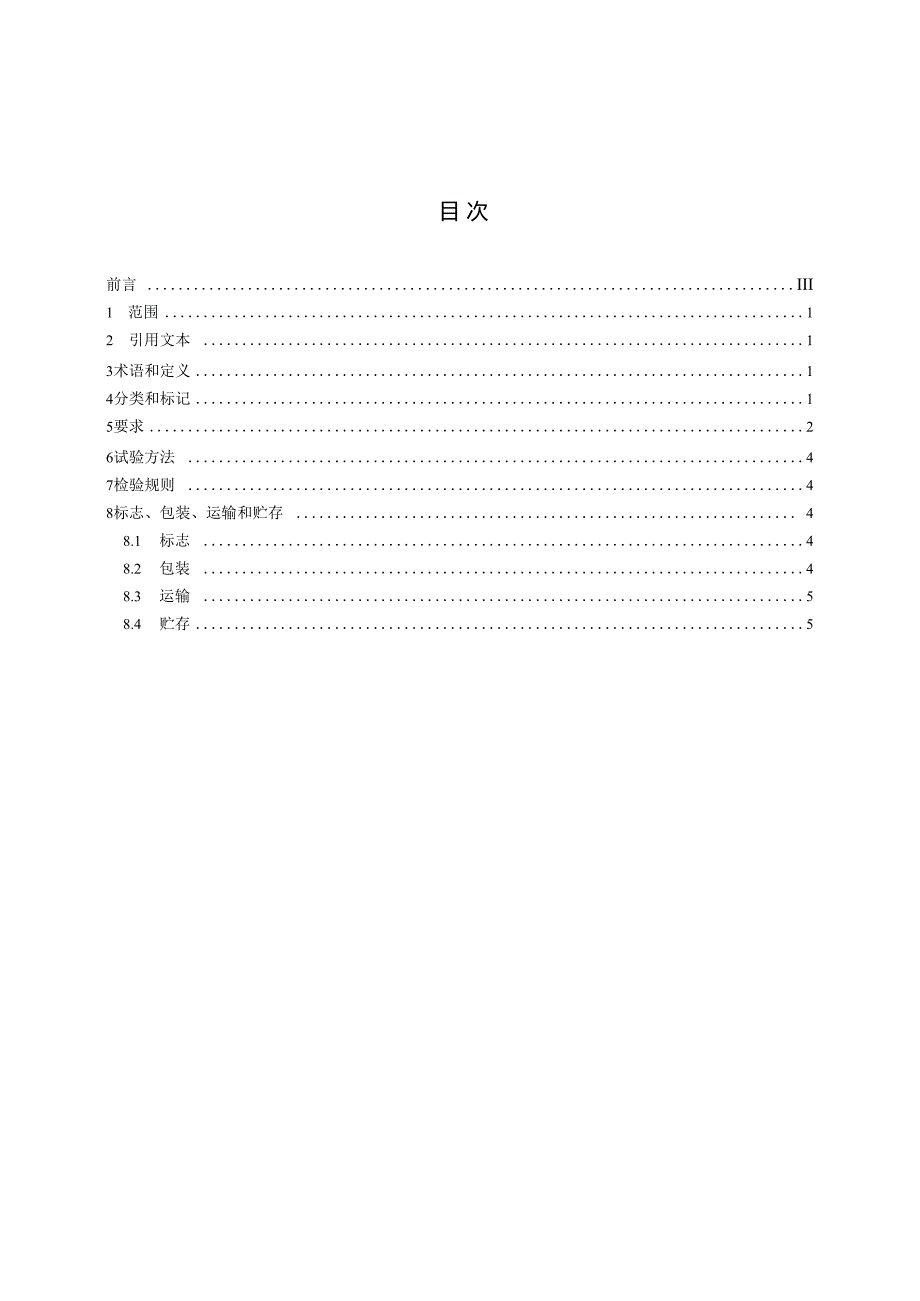

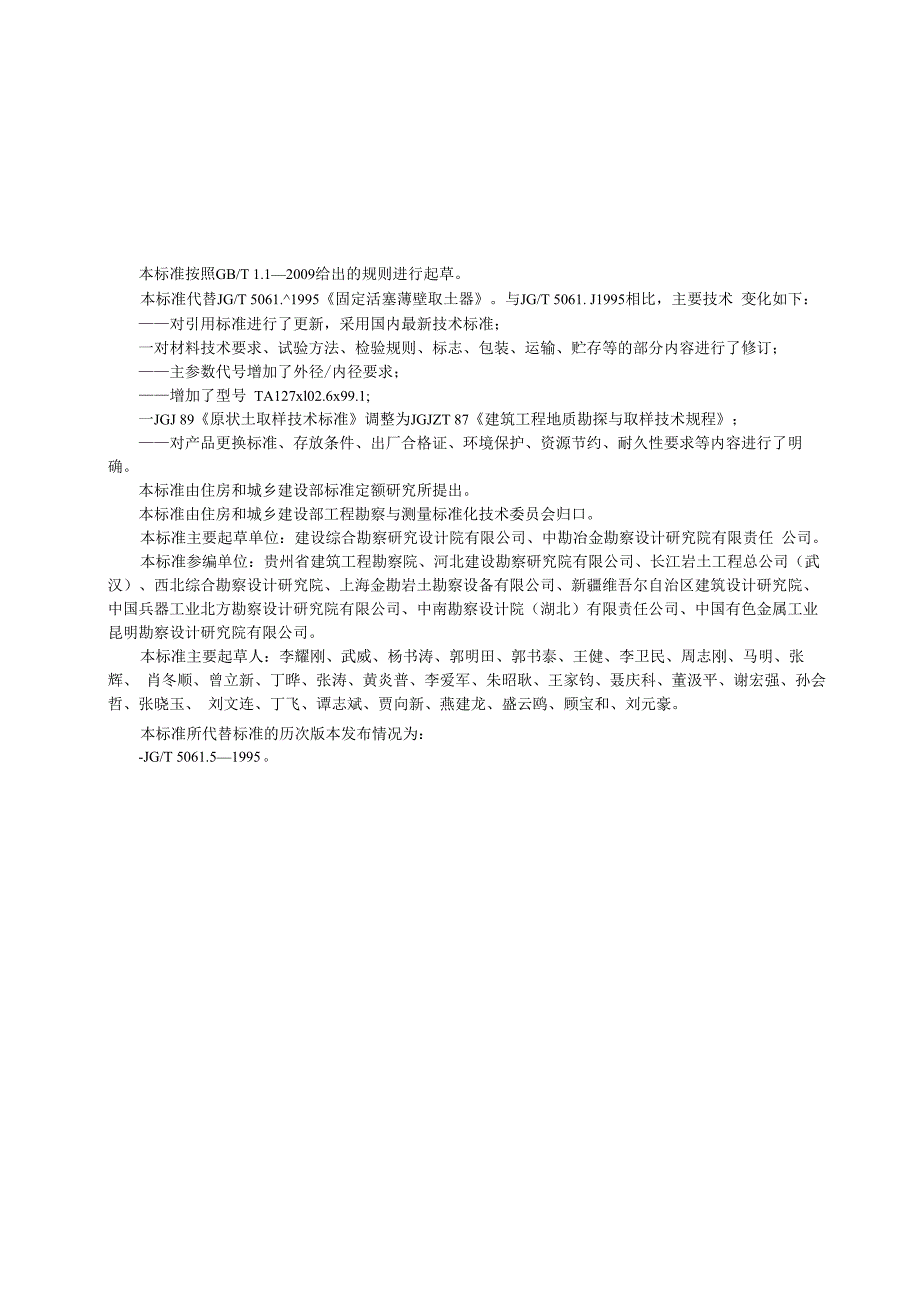

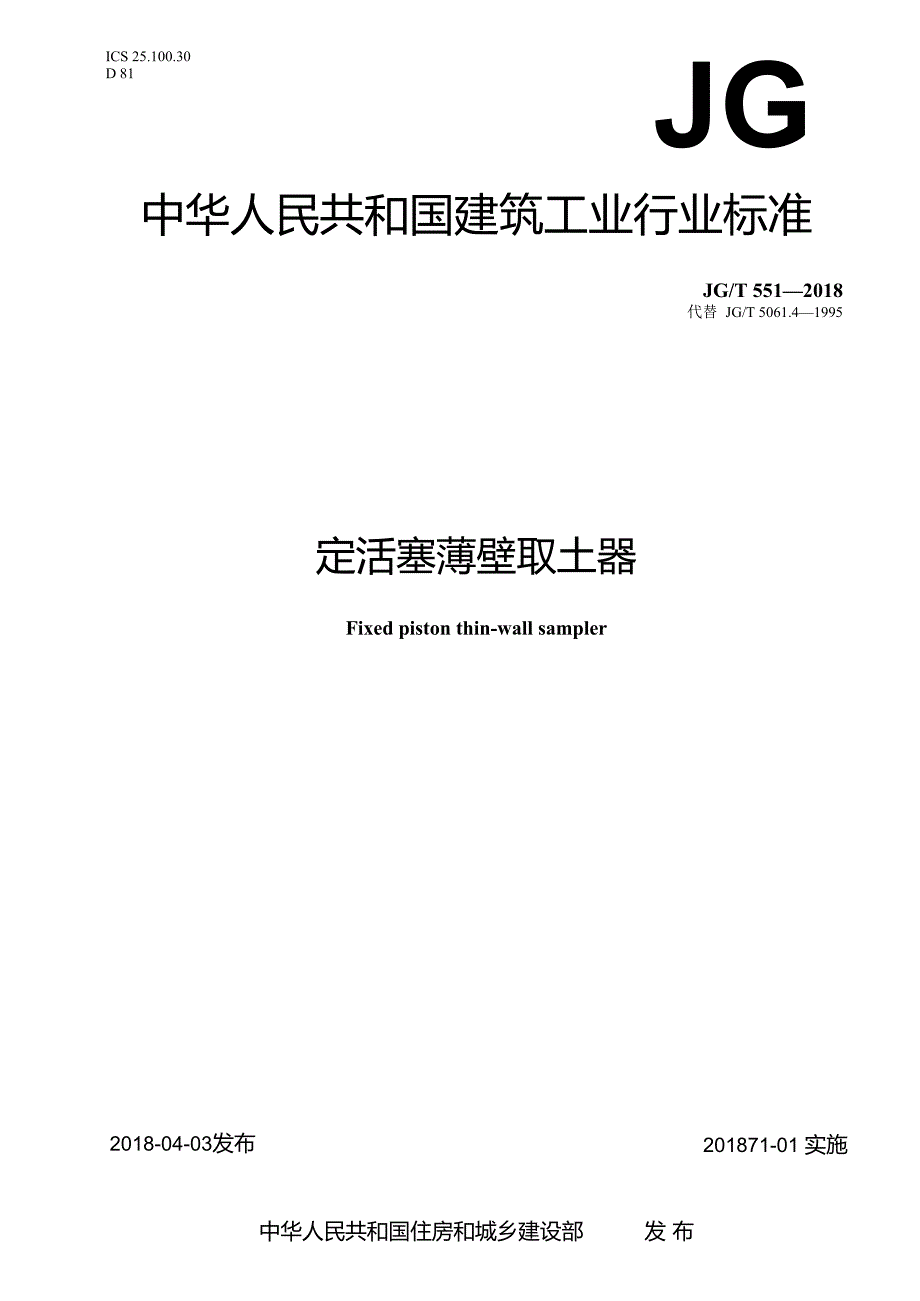

1、ICS 25.100.30D 81JG中华人民共和国建筑工业行业标准JG/T 5512018代替 JG/T 5061.41995定活塞薄壁取土器Fixed piston thin-wall sampler201871-01 实施2018-04-03发布中华人民共和国住房和城乡建设部发 布目 次前言 III1 范围12 引用文本 13术语和定义14分类和标记15要求26试验方法 47检验规则 48标志、包装、运输和贮存 48.1 标志 48.2 包装 48.3 运输 58.4 贮存5本标准按照GB/T 1.12009给出的规则进行起草。本标准代替JG/T 5061.1995固定活塞薄壁取土器。与

2、JG/T 5061. J1995相比，主要技术 变化如下：对引用标准进行了更新，采用国内最新技术标准；一对材料技术要求、试验方法、检验规则、标志、包装、运输、贮存等的部分内容进行了修订；主参数代号增加了外径/内径要求；增加了型号 TA127xl02.6x99.1;一JGJ 89原状土取样技术标准调整为JGJZT 87建筑工程地质勘探与取样技术规程；对产品更换标准、存放条件、出厂合格证、环境保护、资源节约、耐久性要求等内容进行了明确。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部工程勘察与测量标准化技术委员会归口。本标准主要起草单位：建设综合勘察研究设计院有限公司、中勘冶金

3、勘察设计研究院有限责任 公司。本标准参编单位：贵州省建筑工程勘察院、河北建设勘察研究院有限公司、长江岩土工程总公司（武 汉）、西北综合勘察设计研究院、上海金勘岩土勘察设备有限公司、新疆维吾尔自治区建筑设计研究院、 中国兵器工业北方勘察设计研究院有限公司、中南勘察设计院（湖北）有限责任公司、中国有色金属工业 昆明勘察设计研究院有限公司。本标准主要起草人：李耀刚、武威、杨书涛、郭明田、郭书泰、王健、李卫民、周志刚、马明、张辉、 肖冬顺、曾立新、丁晔、张涛、黄炎普、李爱军、朱昭耿、王家钧、聂庆科、董汲平、谢宏强、孙会哲、张晓玉、 刘文连、丁飞、谭志斌、贾向新、燕建龙、盛云鸥、顾宝和、刘元豪。本标准所

4、代替标准的历次版本发布情况为：-JG/T 5061.51995 o固定活塞薄壁取土器1范围本标准规定了固定活塞薄壁取土器的分类与标记、要求、试验方法、检验规则及标志、包装、运输和 贮存。本标准适用于采取流塑、软塑、可塑及粉土、粉砂I级质量土试样的取土器。2引用文本下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 197普通螺纹公差GB/T 3639冷拔或冷轧精密无缝钢管GB/T 9808钻探用无缝钢管GB/T 15519化学转化膜钢铁黑色氧化膜规范和试验方法GB 50021岩土

5、工程勘察规范DZ 25地质钻探钻杆锁接头JGJ/T87建筑工程地质勘探与取样技术规程3术语和定义下列术语和定义适用于本文件。3.1固定活塞薄壁取土器 fixed piston thin-wall sampler内径为75 mm100 mm面积比不大于10% （内间隙比为0）或面积比为10%13% （内间隙比为0. 5L 0）的无衬管固定活塞式取土器。3.2内间隙比 inside clearance ratio取样管内径与刃口内径之差与刃口内径之比。3.3面积比 area ratio取样管外断面积与刃口内断面积之差与刃口内断面积之比。4分类和标记4.1分类固定活塞薄壁取土器以取样管外径作为主参数

6、常用规格见表1。表1固定活塞薄壁取土器常用规格单位为毫米型号TG 75TG 108取样管外径/min751084.2标记 4. 2.1固定活塞薄壁取土器标记由型式代号、规格和标准编号组成。4.2.2型号标记规定如下：叵 I标准编号JG/T 5512018 一主参数：取样管外径，mm -固定活塞薄壁取土器4. 2. 3标记示例示例：取样管外径75 mrnB勺固定活塞薄壁取土器，标1己为：TG75JG/T 55120185要求5.1 一般要求5. 1.1产品应按照规定程序批准的图样和技术文件制造。5.1.2材料机械性能应满足取土器零部件设计、制造、试验检验的要求。5. 1. 3固定活塞薄壁取土器

7、结构示意图如图1所示。说明:6一连接套;7取样管;87Sff;9活塞。1接长杆；2一接头；3锁卡总成;4一排浆孔；5一废土筒;图1固定活塞薄壁取土器结构示意图5.1.4 土试样的质量分级应符合GB 50021、JGJ/T 87相关要求。5.1.5 钻探用无缝钢管应符合GB/T 9808的规定。5.2技术要求5. 2.1固定活塞薄壁取土器基本参数应符合表2规定。表2基本参数型号面积比/%内间隙比/%取样管长度/加刃角/()TG 7510O700;IOOO510TG 10010 130.5 1.05.2.2面积比可按式计算：,J1V Ie- (1)Di式中：A,面积比；Dw取样管外径，单位为毫米(

8、mm);D0 一取样管刃口内径，单位为毫米(mm)。5. 2.3内间隙比可按式计算： D c (2)式中：C1内间隙比；D0 取样管内径，单位为毫米(mm)。5.2.4固定活塞薄壁取土器取样管宜采用机械性能不低于DZ 20冷拔无缝钢管，外径偏差应小于1%。 取样管壁厚、刃口内径、直线度、圆度允许偏差应符合表3规定。表3取样管壁厚、刃口内径、直线度、圆度允许偏差名称TG 75TG IOO壁厚/mm十0. 240. 16十0. 300. 20刃口内径/mm0. 160. 18直线度/(mm/m)1. 71. 7圆度/mm0. 500. 705. 2.5取样管、合金钻头和连接头特殊梯形螺纹应符合GB

9、 197的相关规定，地质钻探钻杆锁接头尚 应符合DZ25的相关规定。5.2.6取样管应采用冷拔或冷轧精密无缝钢管，原材料钢级应不低于20,力学性能及成分满足 GB/T 3639的要求。5. 2.7取样管应无明显挤压、凹凸、扁圆等缺陷，取土器所有加工件，表面应进行防锈处理，色泽应均 匀，取土器表面处理应符合GB/T 15519的规定。5.2.8 取土器装配后，锥卡机构应自锁，活塞密封胶碗应无松弛，进气孔畅通。活塞杆连接应牢固 可靠。5.2.9 取样管应无明显挤压、凹陷、扁圆等缺陷，内壁表面粗糙度等级不应高于Ra3.2。5. 2.10装配应符合下列要求：a）装配加工件和外购件，应经检验合格后方可

10、装配；b）装配后各部位应连接可靠，经振动后不得有松动现象，垂直状态时内管、外管同轴度允许误差 应不大于mmo6试验方法6.1 将取样管置于1.2 mxl.0 m不低于三级平板上的两块V型块上，用游标卡尺、百分表、千分尺等 通用量具对外径、壁厚、刃口、直线度等进行常规检验。6.2 取土器上端的锁接头锥型扣应采用标准试规检验。6.3 手感检验锥卡机构自锁性能，活塞密封胶碗松紧和活塞杆间连接的可靠程度。6.4 特殊梯形螺纹和普通螺纹检验应采用标准螺纹试规。6.5 将装配好的取土器吊起处于垂直状态，检验其同轴度应符合5. 2.1Ob）的规定。7检验规则7.1 出厂检验出厂检验包括但不限于对取土器、取样

11、管基本参数、技术要求、接头等特殊螺纹和其他普通螺纹的 检验，产品应经检验合格后方可出厂。7.2 型式检验7.2.1 2.1型式检验应全面，包括但不限于对性能、基本参数和技术要求等。7.2.2 型式检验项目包括第6章试验方法相关内容。有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，当结构、材料、工艺有较大改变，可能影响产品性能时；c）出厂检验结果出现较大差异时；d）国家质检监督机构提出进行型式检验要求时。7.2.3 取土器产品应进行抽检，抽检数量不少于2%;不足IOO件时，应不少于2件。当有不合格产品 时应加倍抽检；仍有不合格时，应进行全数检验。8标志

12、包装、运输和贮存8.1 标志在产品的明显部位，应具有铭牌，其内容应至少包括：产品名称、型号、出厂编号、出厂日期、制造厂 家等标志。8.2 包装8.2.1 包装前连接螺纹处应涂防锈脂。取土器和取样管在箱内应有防碰撞和摩擦的固定装置。8. 2.2包装箱内应附有取土器产品合格证、使用说明书及使用记录卡和装箱单。8. 2.3包装箱外表应标明产品的规格、型号、毛重及净重、包装箱尺寸、制造厂家、出厂日期或产品编 号等。8.3 运输在运输过程中，产品应置于包装箱内，不应裸露运输，并应采取防潮、防碰撞、防挤压等措施。不应 与腐蚀性介质混合装运。8.4 贮存产品应放在干燥、通风的库房内，不应与腐蚀性介质混合堆
