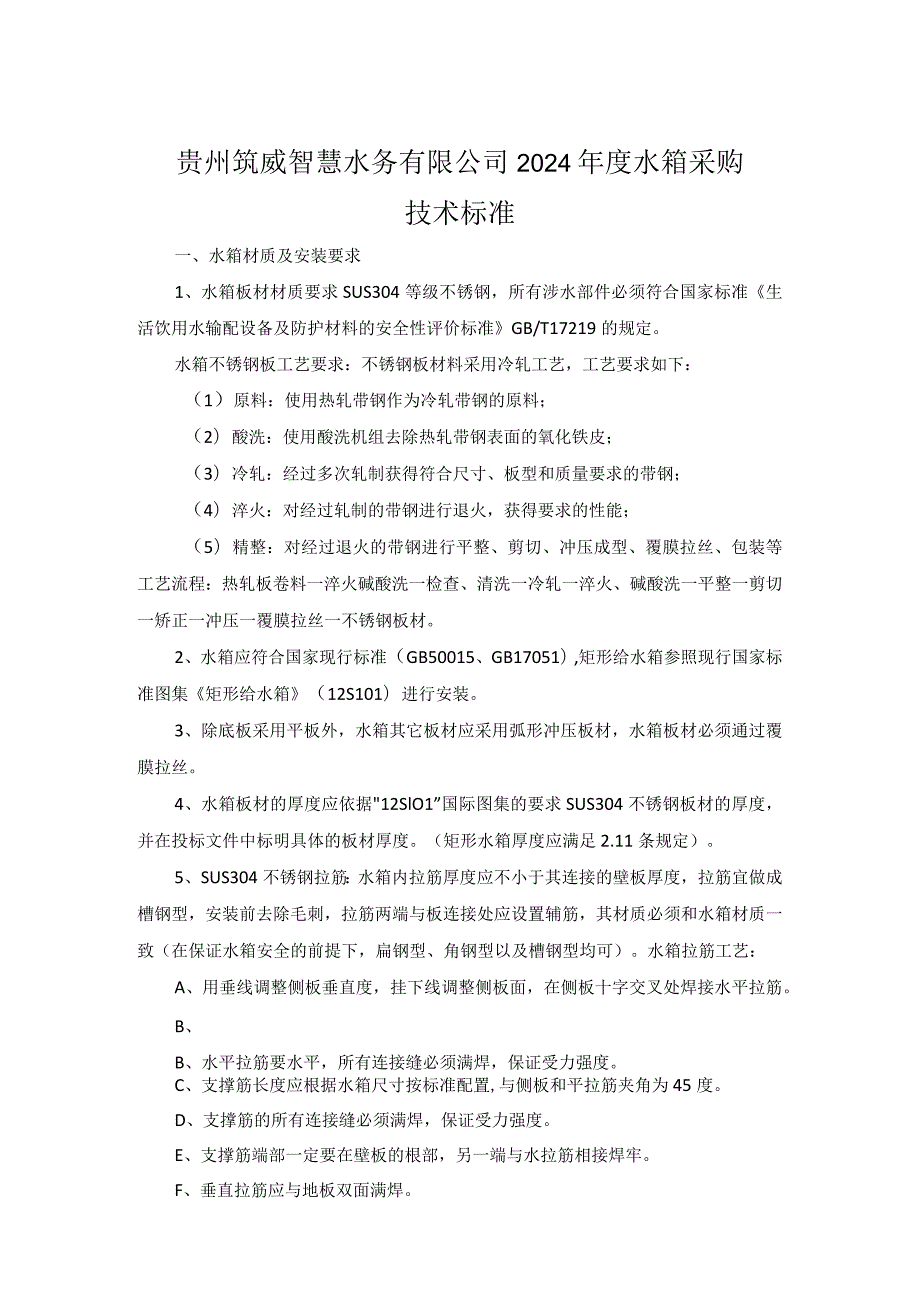

1、贵州筑威智慧水务有限公司2024年度水箱采购技术标准一、水箱材质及安装要求1、水箱板材材质要求SUS304等级不锈钢,所有涉水部件必须符合国家标准生活饮用水输配设备及防护材料的安全性评价标准GB/T17219的规定。水箱不锈钢板工艺要求:不锈钢板材料采用冷轧工艺,工艺要求如下:(1)原料:使用热轧带钢作为冷轧带钢的原料;(2)酸洗:使用酸洗机组去除热轧带钢表面的氧化铁皮;(3)冷轧:经过多次轧制获得符合尺寸、板型和质量要求的带钢;(4)淬火:对经过轧制的带钢进行退火,获得要求的性能;(5)精整:对经过退火的带钢进行平整、剪切、冲压成型、覆膜拉丝、包装等工艺流程:热轧板卷料一淬火碱酸洗一检查、清
2、洗一冷轧一淬火、碱酸洗一平整一剪切一矫正一冲压一覆膜拉丝一不锈钢板材。2、水箱应符合国家现行标准(GB50015、GB17051),矩形给水箱参照现行国家标准图集矩形给水箱(12S101)进行安装。3、除底板采用平板外,水箱其它板材应采用弧形冲压板材,水箱板材必须通过覆膜拉丝。4、水箱板材的厚度应依据12SlO1”国际图集的要求SUS304不锈钢板材的厚度,并在投标文件中标明具体的板材厚度。(矩形水箱厚度应满足2.11条规定)。5、SUS304不锈钢拉筋:水箱内拉筋厚度应不小于其连接的壁板厚度,拉筋宜做成槽钢型,安装前去除毛刺,拉筋两端与板连接处应设置辅筋,其材质必须和水箱材质一致(在保证水箱

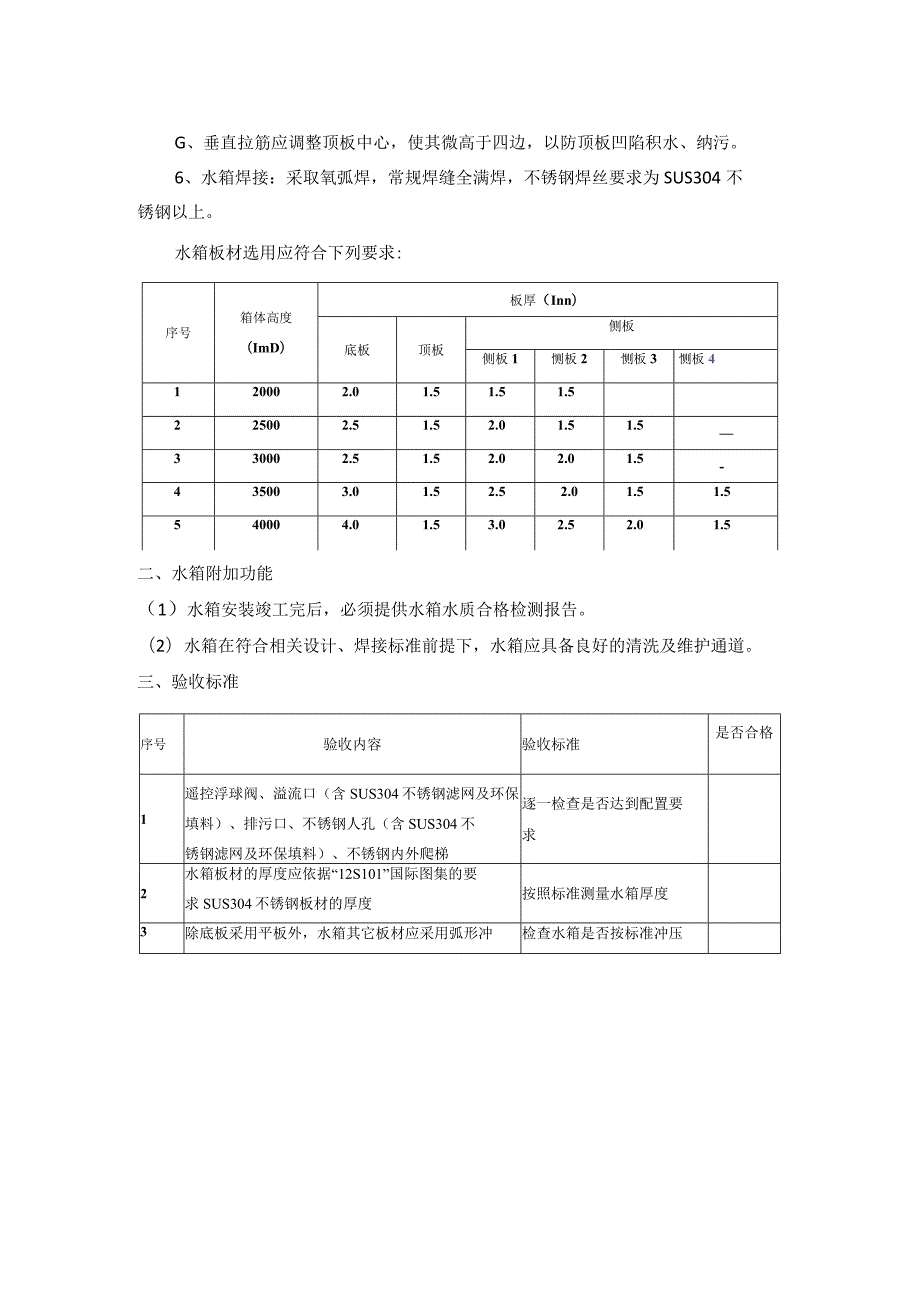

3、安全的前提下,扁钢型、角钢型以及槽钢型均可)。水箱拉筋工艺:A、用垂线调整侧板垂直度,挂下线调整侧板面,在侧板十字交叉处焊接水平拉筋。B、B、水平拉筋要水平,所有连接缝必须满焊,保证受力强度。C、支撑筋长度应根据水箱尺寸按标准配置,与侧板和平拉筋夹角为45度。D、支撑筋的所有连接缝必须满焊,保证受力强度。E、支撑筋端部一定要在壁板的根部,另一端与水拉筋相接焊牢。F、垂直拉筋应与地板双面满焊。G、垂直拉筋应调整顶板中心,使其微高于四边,以防顶板凹陷积水、纳污。6、水箱焊接:采取氧弧焊,常规焊缝全满焊,不锈钢焊丝要求为SUS304不锈钢以上。水箱板材选用应符合下列要求:序号箱体高度(ImD)板厚(
4、Inn)底板顶板侧板侧板1恻板2恻板3恻板4120002.01.51.51.5225002.51.52.01.51.5330002.51.52.02.01.5-435003.01.52.52.01.51.5540004.01.53.02.52.01.5二、水箱附加功能(1)水箱安装竣工完后,必须提供水箱水质合格检测报告。(2)水箱在符合相关设计、焊接标准前提下,水箱应具备良好的清洗及维护通道。三、验收标准序号验收内容验收标准是否合格1遥控浮球阀、溢流口(含SUS304不锈钢滤网及环保填料)、排污口、不锈钢人孔(含SUS304不锈钢滤网及环保填料)、不锈钢内外爬梯逐一检查是否达到配置要求2水箱板

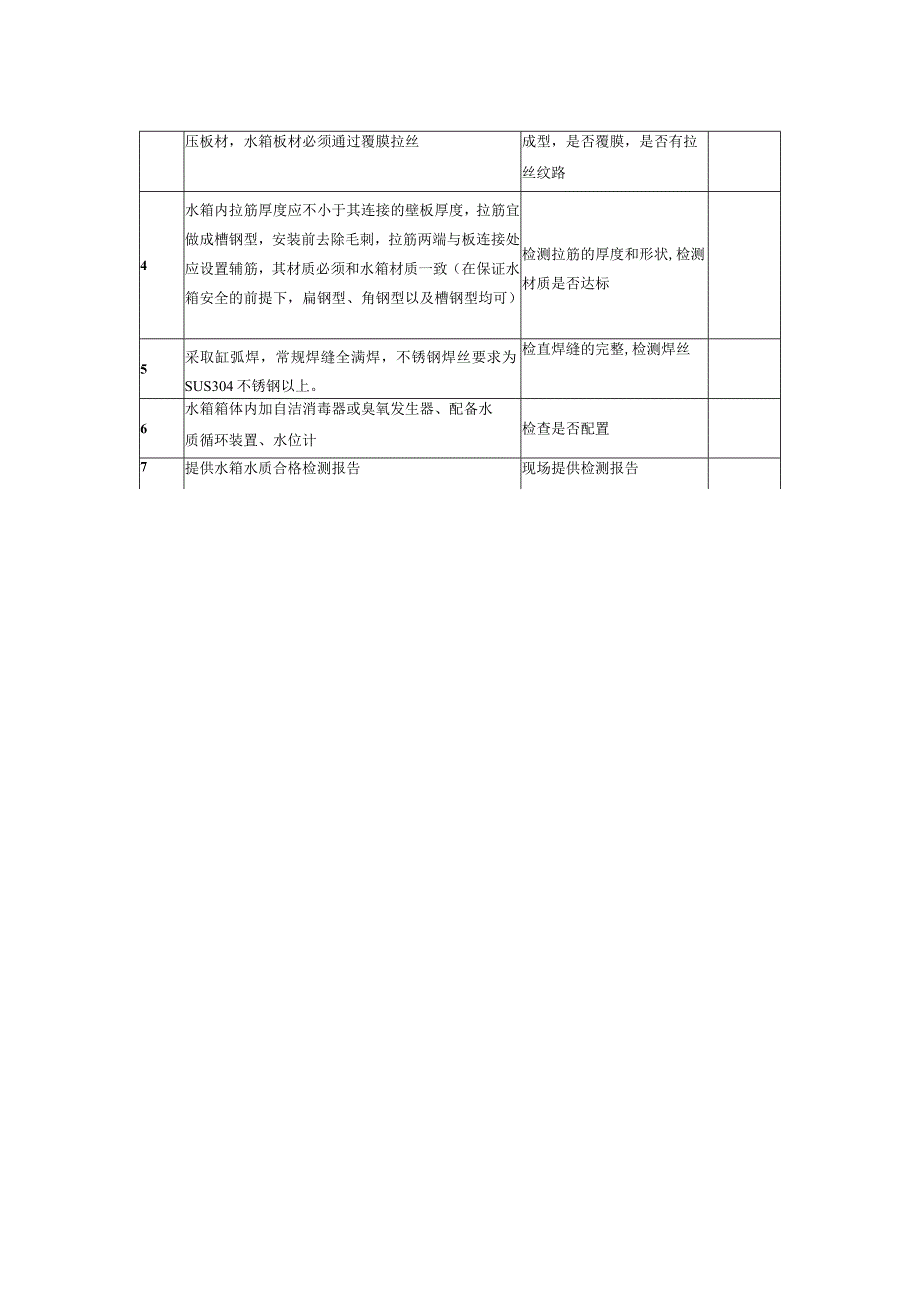

5、材的厚度应依据“12S101”国际图集的要求SUS304不锈钢板材的厚度按照标准测量水箱厚度3除底板采用平板外,水箱其它板材应采用弧形冲检查水箱是否按标准冲压压板材,水箱板材必须通过覆膜拉丝成型,是否覆膜,是否有拉丝纹路4水箱内拉筋厚度应不小于其连接的壁板厚度,拉筋宜做成槽钢型,安装前去除毛刺,拉筋两端与板连接处应设置辅筋,其材质必须和水箱材质一致(在保证水箱安全的前提下,扁钢型、角钢型以及槽钢型均可)检测拉筋的厚度和形状,检测材质是否达标5采取缸弧焊,常规焊缝全满焊,不锈钢焊丝要求为SUS304不锈钢以上。检直焊缝的完整,检测焊丝6水箱箱体内加自洁消毒器或臭氧发生器、配备水质循环装置、水位计检查是否配置7提供水箱水质合格检测报告现场提供检测报告
