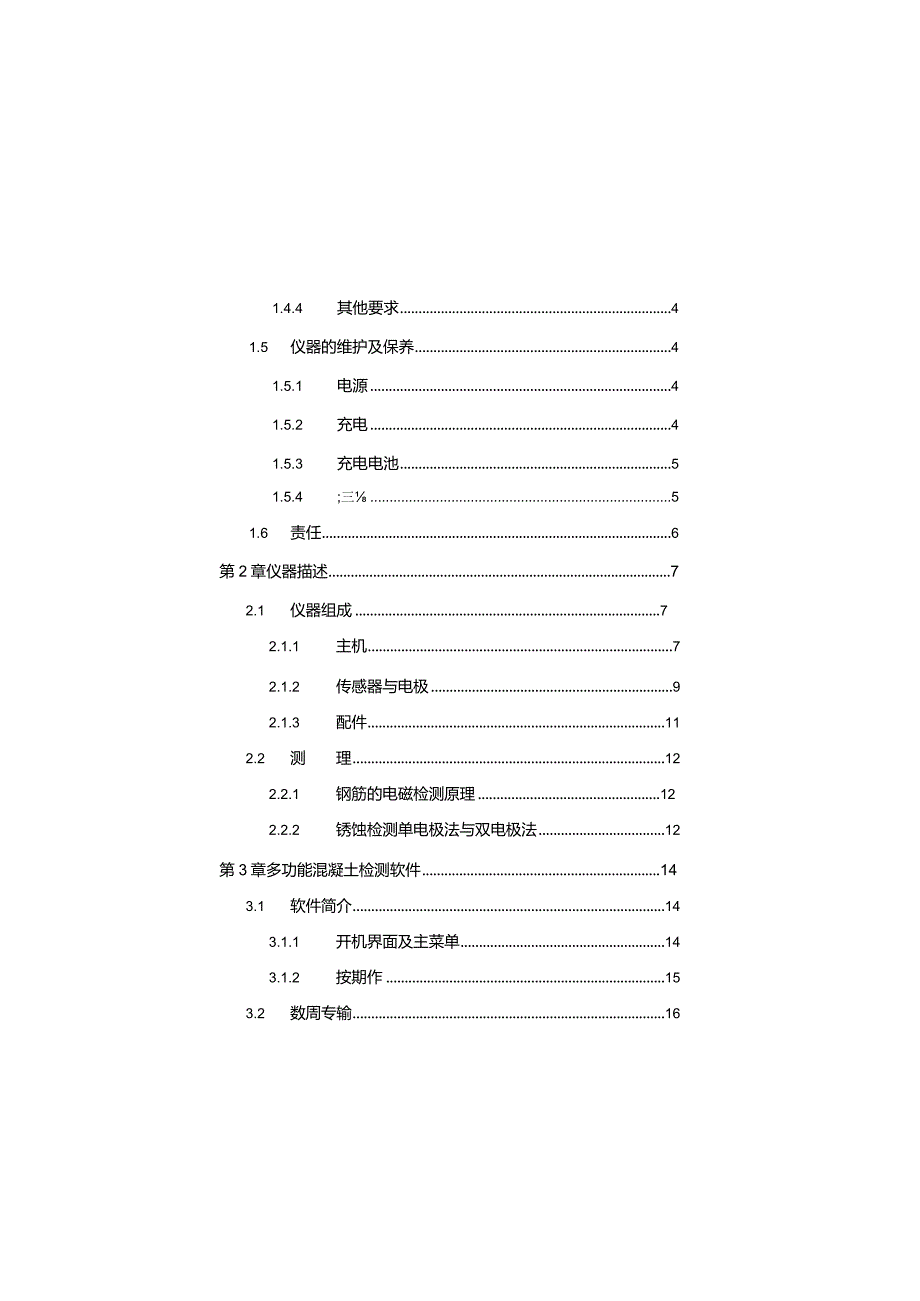

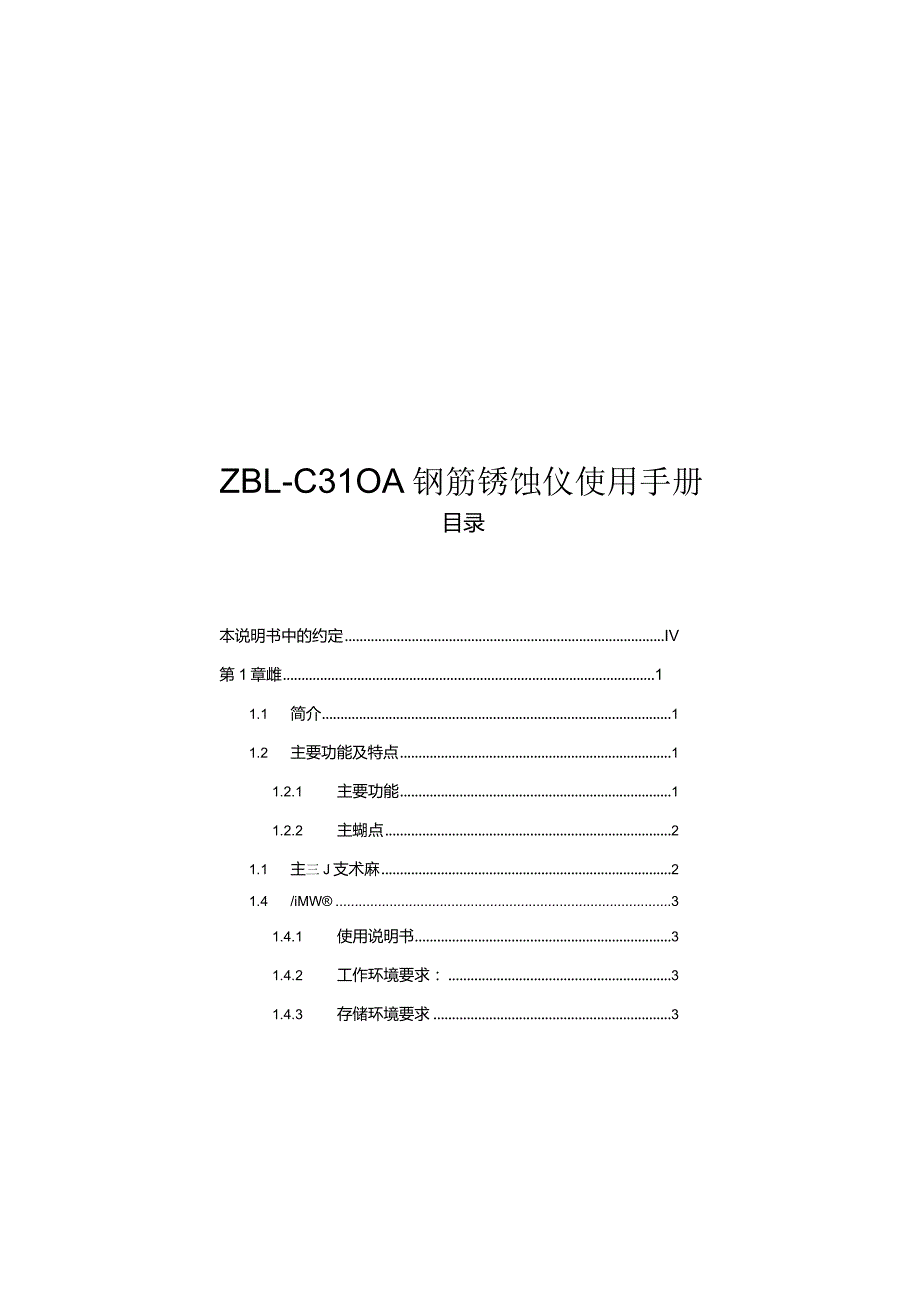

1、ZBL-C31OA钢筋锈蚀仪使用手册目录本说明书中的约定IV第1章雌11.1 简介11.2 主要功能及特点11.2.1 主要功能11.2.2 主蝴点21.1 主三J支术麻21.4 /iMW31.4.1 使用说明书31.4.2 工作环境要求：31.4.3 存储环境要求31.4.4 其他要求41.5 仪器的维护及保养41.5.1 电源41.5.2 充电41.5.3 充电电池51.5.4 ;三51.6 责任6第2章仪器描述72.1 仪器组成72.1.1 主机72.1.2 传感器与电极92.1.3 配件112.2 测理122.2.1 钢筋的电磁检测原理122.2.2 锈蚀检测单电极法与双电极法12第3

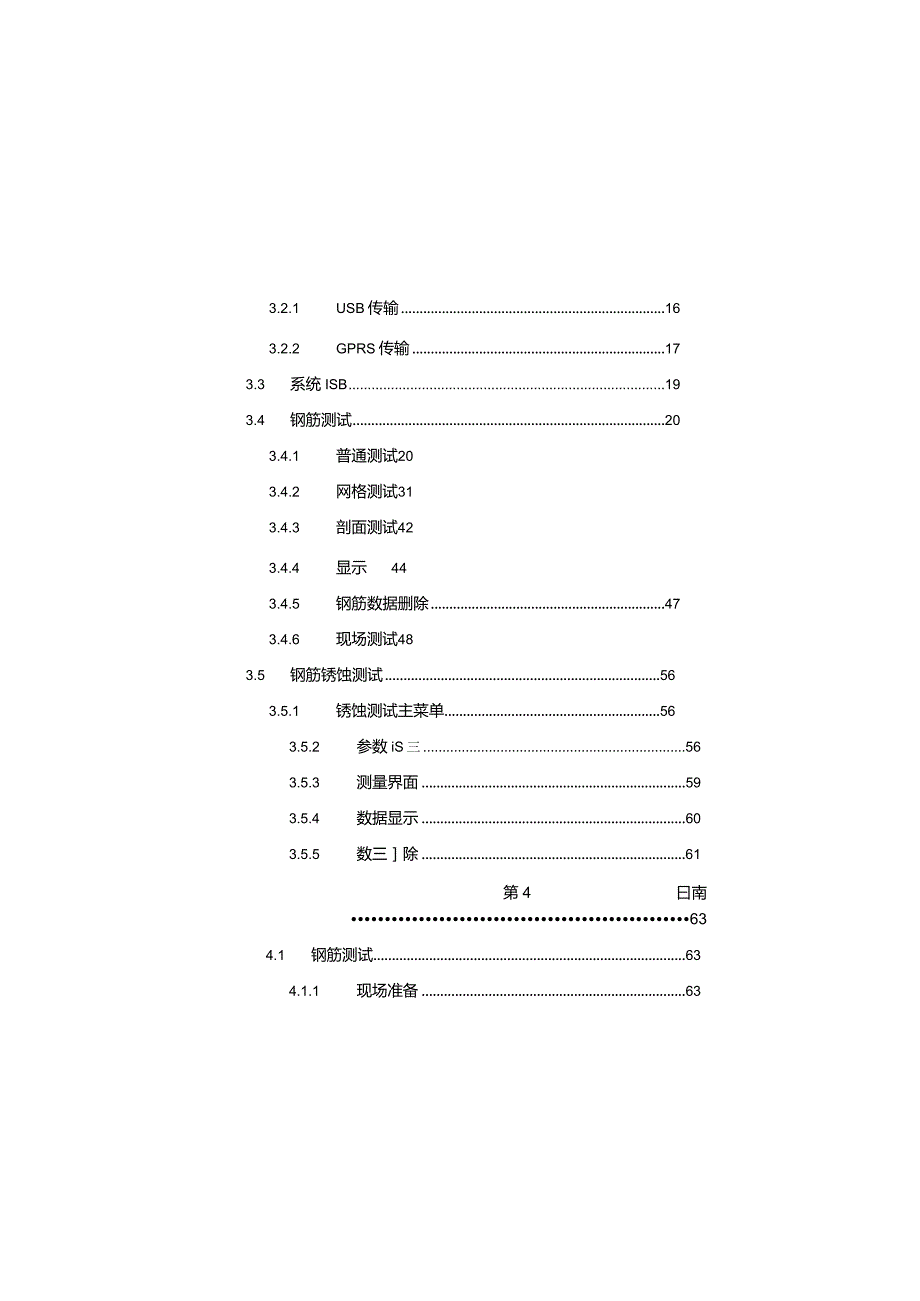

2、章多功能混凝土检测软件143.1 软件简介143.1.1 开机界面及主菜单143.1.2 按期作153.2 数周专输163.2.1 USB传输163.2.2 GPRS传输173.3 系统ISB193.4 钢筋测试203.4.1 普通测试203.4.2 网格测试313.4.3 剖面测试423.4.4 显示443.4.5 钢筋数据删除473.4.6 现场测试483.5 钢筋锈蚀测试563.5.1 锈蚀测试主菜单563.5.2 参数iS三563.5.3 测量界面593.5.4 数据显示603.5.5 数三除61第4曰南634.1 钢筋测试634.1.1 现场准备634.1.2 连接主机-传感器634
3、1.3 开始测试644.1.4 数搞专输644.1.5 数据分析处理644.1.6 数触除644.2 锁虫测试654.2.1 测试前准备654.2.2 开始顺U684.2.3 数据查看684.2.4 数据传输694.2.5 数据分析694.2.6 数据删除694.3 现场检测时的注意事项694.3.1 钢筋测量的一般原则694.3.2 锈蚀检测注意事项70本说明书中的约定1 .灰色背景、带黑色方框的文字2 .表示界面上的T按钮，如：确定钮。3 .仪器面板上的按键均用【】表示，如：【存储】键。4 .白色背景、带黑色方框的文字表示WindoWS软件菜单命令，其中表示菜单级间的分割符,如文件,打开
4、表示文件菜单下的打开菜单项命令。5 .灰色背景、不带方框的文字表示屏幕上选项或菜单名称。如选择参数设置中的构件选项。6 .标志&为需要特别注意的问题。7 .除了本说明书中介绍的内容之外，用户在使用仪器的过程中，会自动显示一些提示信息，请按提示信息操作。8 .本说明书中的软件界面及照片仅用作示意，随着软件升级和产品的不断改进可能会发生变化,恕不另行通知。士注意：本说明书为ZBL-R800多功能钢筋检测仪使用说明书，ZBL-R630A混凝土钢筋检测仪的使用说明详见钢筋检测部分，ZBL-C310A钢筋锈蚀检测仪使用说明详见锈蚀检测部分。第1章概述1.1 简介ZBL-R630A混凝土钢筋检测仪可进行钢
5、筋保护层厚度、钢筋直径、钢筋位置、钢筋间距检测。ZBL-C310A钢筋锈蚀检测仪可进行钢筋锈蚀程度以及锈蚀分布检测。ZBL-R800多功能钢筋检测仪是一种便携式、一体化、多功能钢筋检测设备。同时具备ZBL-R630A混凝土钢筋检测仪和ZBL-C310A钢筋锈蚀检测仪的功能。1.2 主要功能及特点1.2.1 主要功能1）钢筋检测和锈蚀检测双重功能；2）确定钢筋位置、走向及分布；3）测量钢筋的保护层厚度；4）测定钢筋直径；5）保护层厚度合格情况自动判定；6）混凝土钢筋锈蚀状况的单电极检测；7）混凝土钢筋锈蚀状况的双电极检测；8）钢筋锈蚀程度最大分10级灰度或色彩图形显示；9）检测数据的保存、查看和
6、传输；10）强大的专业分析处理，自动生成检测报告。1.2.2主要特点1）数据的U盘存储；2）内置简要功能介绍和操作说明，方便随时查看；3）数据的GPRS方式传输，方便、快捷；（只有配置了GPRS模块的仪器才有此功能）。4）绘制锈蚀电位等值线图；5）柔和的背光效果；13主要技术指标表Ll主要技术指标项目指标保护层测量范围（钢筋直径6mm50mm）第一量程：3mm98mm第二呈：3mm196mm锈蚀电压检测范围-100Omv+100Omv锈蚀电压检测精度0.1mv供电方式内部锂电池供电（29.6Wh）工作时间例!时间：38的整机重量0.9kg整机体积212mml34mm50mm显ZF器160*12
7、8LCD显示器USB口使用U盘进彳谖据做，建议U盘容量=2G.1.4 注意事项1.4.1 使用说明书为了更好地使用本检测仪，请您在使用仪器前仔细阅读使用说明书。1.4.2 工作环境要求：环境温度：0oC-40oC相对湿度：90%RH不得长时间阳光直射防腐蚀：在潮湿、灰尘、腐蚀性气体环境中使用时，应采取必要的防护措施。1.4.3 存储环境要求环境温度：-20oC-+60oC相址S:AlMmlJAJa0.0035、前厚度2511u保护层25n0.0056当前降及25.un保护层25(C)图3-12普通测试界面例舫在冷存储数*d*一X钠筋直径存储数如图3-11所示，锵头放置于被测混凝土表面，与被测钢
8、筋平行，沿一个方向匀速移动传感器，当探头离钢筋越来越近时，滚动条逐渐加长，信号值越来越大,当前厚度值减小(图3-12（八）);探头越过钢筋时自动锁定钢筋保护层厚度值(图3-12(B)。如存储方式设置为“自动存储，则仪器自动存储测量的保护层厚度值，同时存储数自动加1；如存储方式设置为“手动存储，则当仪器锁定保护层厚度后，按存储键，存储测量的保护层厚度值，同时存储数自动加L探头越过钢筋时蜂鸣器报警，提示已经找到钢筋，且传感器已经越过该被测钢筋。如果想精确判定钢筋位置及走向，按如下方法操作：D反方向移动探头，找到当前厚度值最小的位置，使当前值与保护层厚度值一致，此时探头位置即为钢筋所在的准确位置(图
9、3-12(C);2)旋转传感器，使得信号值最大，此时探头走向即为被测钢筋走向(图3-12(D)。4.测量钢筋直径D依据方法二，进行传感器的复位操作；2)精确判定钢筋位置；3)将传感器放置在被测钢筋的正上方，并与被测钢筋平行1；按下【】键，约2秒钟后直径测1结果线显示在钢筋直径”的显示位置；仪器同时测量保护层厚度值，显示在“保护层”显示值位置上，如图3-13所示,自动存储模式下将自动保存直径值和保护层厚度,存储数加1。手动存储模式下此时若按下【存储】键则保存直径值和保护层厚度,存储数加Io燧标提示图3-13钢筋直径测试3.4.2网格测试网格测试功能主要是用网格示意图的方式，显示被测网状分布钢筋的
10、布筋情况，同时显示出每根被测钢筋的位置及保护层厚度。检查是否连接好了主机-传感器。然后，在图3-7钢筋主菜筋酸【7、【-】键Z押解礴溅式痂缴，按【确认】键进入扫描测试功能，出现图3-14所示的参数设置界面，进行参数设置。此时,系统先检测电池电量（请参阅“普通测试”中的电量检测1汾）。3.4.2.1 参数设置所有参数的缺省值为上一次所存储构件的设定值。设置方式同3.4.1.1节对应的部分。同样是按【a】、【一】键调曲至腰设鄙选项前面按【确认】键选中该项出现光标按【一】、】键调整数据或切换项,最后按【存储】键保存该设置并退出此项。岁数设置B3构件编号OOOOOO口预设直径X16M口设计再度X16M
11、口布设*径丫16M设计案戾丫80M构件夹工数据匪正塞小厚度口讲人测日图3-14网格测试参数设置在参数箍界面皮F】、【-】键选m应后，曲侧出现帮助菜单标志,此时若按下W则可进入其对应的功能简介界面进行快捷键及功能简介的查看，在功能简介界面按下【菜单】键或【返回】键则可返回参数设置界面；1 .预设直径XX方向扫描的待测试钢筋的直径。设定范围为650mmo2 .预设直径YY方向扫描的待测试钢筋的直径。设定范围为650mmo3 .设计厚度X-X方向待测试钢筋的设计保护层厚度，设定范围为1099mmo4 .设计厚度YY方向待测试钢筋的设计保护层厚度，设定范围为1099mm。5 .数据修正设置修正方式（该
12、皴的定义参见3.4.1.1）。分为自动、无两种。开机默认为无。其中自动表示仪器按其测量的保护层厚度和钢筋间距自动进行修正；重新进入设置时默认值为上一次设置值。在参数设置界面选择您入测岗,保存所设置的参数,同时进入图3-15所示的测试界面。r注意：按【确认】键的同时，将传感器拿在空中，远离铁磁体。若在测试界面处按【返回】键,可返回到图3-14所示的参数界面,可重新进行参数设置。3.422测量及结果显示图3-15所示界面的内容及定义如下：1 .滚动条提示当前传感器与钢筋的相对距离，滚动条上的数字表示当前厚度，这一点与普通测试下数据含义略有不同。空白一传感器有效感应范围内无钢筋。增长传感器正在向靠近
13、钢筋的方向移动。缩短一传感器正在向远离钢筋的方向移动。2 .当前厚度其定义详见3.4.1.203 .左上角示：X、Y每屏可测长度为1米，超过1米翻页，对应该方向页数加Ie每屏中显示的钢筋位移是相对于该屏（1米）内的坐标,以厘米为分度。如X方向扫到2.6米时发现一根钢筋，结果显示为：x02,钢筋上方坐标为60（cm）其显示方式与刻度尺同理。-L竺上21Y方向页数（单位:BI）Y方向X方向页数（单位:m）X方向图3-16网格测试角标4 .方向：表示但方向,一”、渊三方向、Y方向扫描。5 .构件编号处显示已设定的构件编号；钢筋直径处显示已设定的当前方向的钢筋直径。6 .状态信息处显示量程、存储方式、
14、测量方式、修正方式等内容。在网格测试状态中，可以使用按键进行量程及测量方式的选择，其描述及热键功能请参见普通测试的相关内容。仅有以下两点与普通测试的不同：a）网格扫描方式下只提供自动存储方式，即A。b）C代表自动数据修正。3.4.2.3测量步骤1 .参数设置其参数定义及操作方法与“普通测试相同。2 .复位方法1:在参数设置界面（图3-14参数设置界面）上，将传感器拿在空中，远离铁磁体。选择进入测试，进入图3-15所示的测试界面，仪器自动进行传感器复位操作约4秒钟后测试界面屏幕提示当前厚度为0”,复位工作完成,进入测量等待状态。方法2:在图3-15所示的测试界面时将传感器拿在空中，远离铁磁体,按【确认】键，传感器复位约4秒钟后测试界面右上角提示当前厚度为0,复位完成，进入测量行寺状态。3 .预扫描初次进入图3-15测量界面后，复位后，仪器可进行预扫描。预扫描的目的就是通过初步扫描X、Y方向钢筋的大致分布，确定X、Y方向扫描的测线方向及自S的起点（扫描坐标的零点）。仪器在图3-15所示的测量界面的状态下，可对被测钢筋的位置进行测试。当传感器与被测钢筋的相对位置发生变化时，滚动条上方显示当前厚度变化；当传感器越过被测钢筋上方时，仪器发出短促的蜂鸣声，但界面上不画钢筋，也不存储被测钢筋的测试数据。图3-17预扫描
