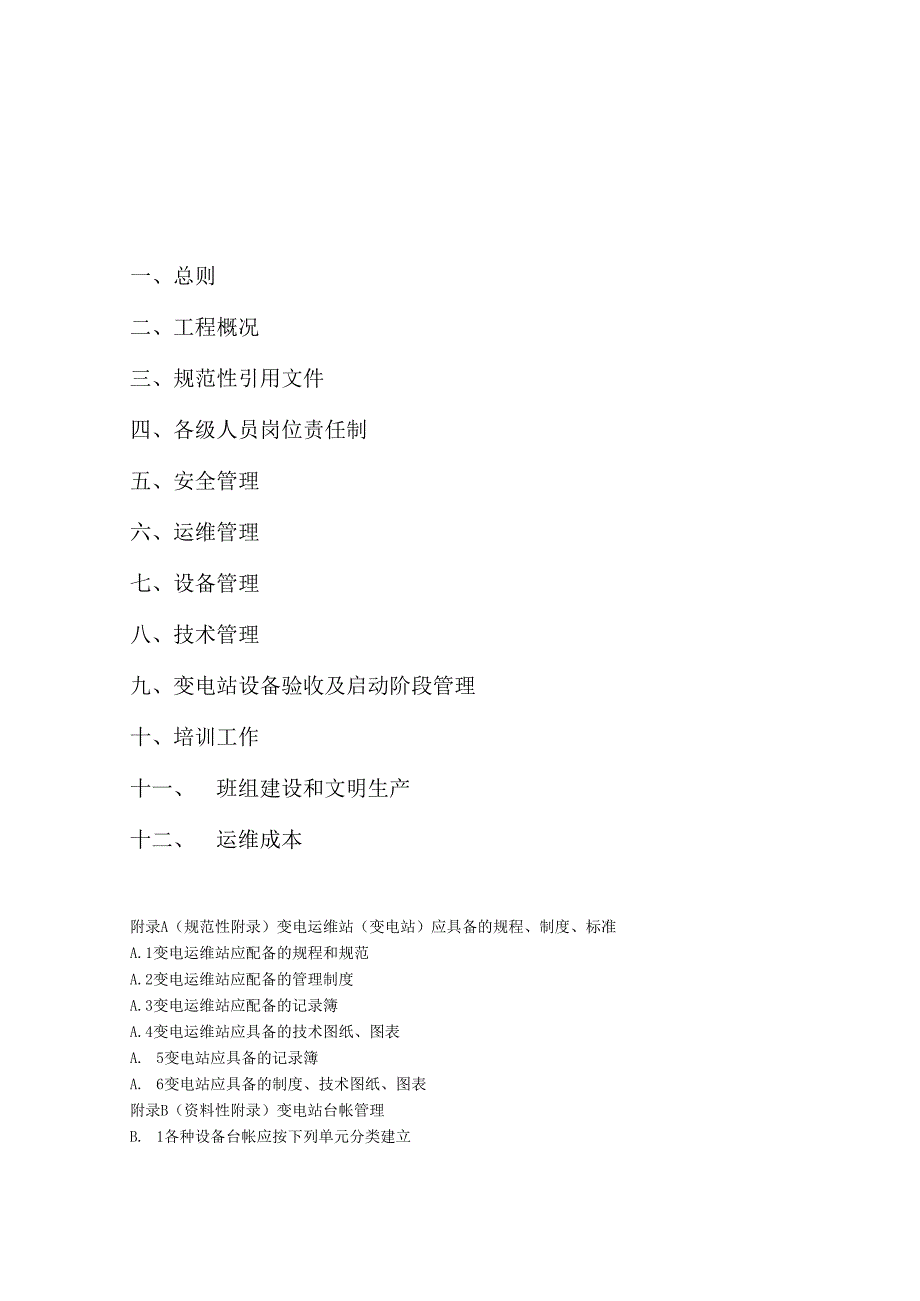

1、变电站运维方案一、总则二、工程概况三、规范性引用文件四、各级人员岗位责任制五、安全管理六、运维管理七、设备管理八、技术管理九、变电站设备验收及启动阶段管理十、培训工作十一、班组建设和文明生产十二、运维成本附录A（规范性附录）变电运维站（变电站）应具备的规程、制度、标准A.1变电运维站应配备的规程和规范A.2变电运维站应配备的管理制度A.3变电运维站应配备的记录簿A.4变电运维站应具备的技术图纸、图表A. 5变电站应具备的记录簿A. 6变电站应具备的制度、技术图纸、图表附录B（资料性附录）变电站台帐管理B. 1各种设备台帐应按下列单元分类建立8. 2每个单元应有以下内容B. 3设备更换后应重新填

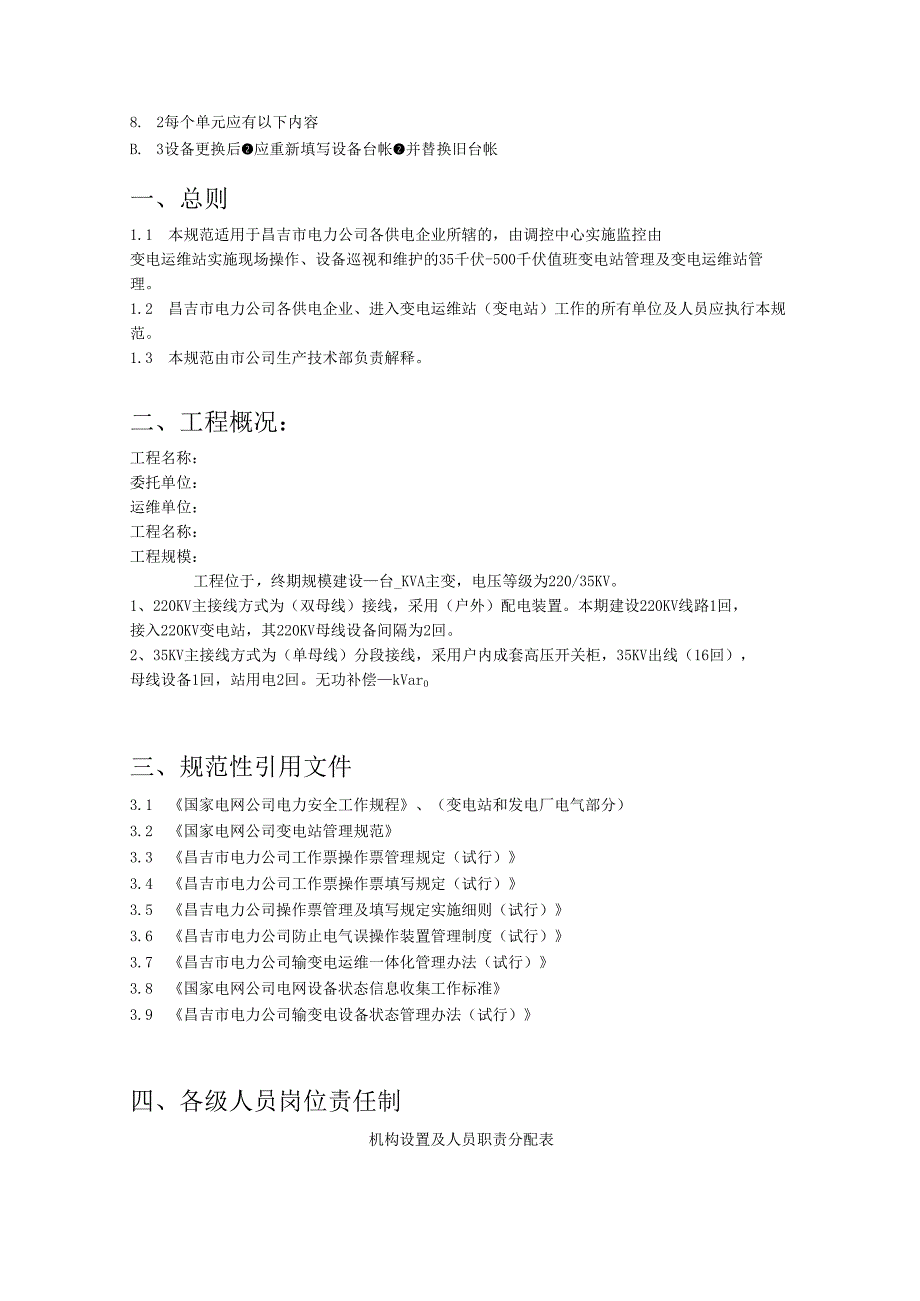

2、写设备台帐并替换旧台帐一、总则1.1 本规范适用于昌吉市电力公司各供电企业所辖的，由调控中心实施监控由变电运维站实施现场操作、设备巡视和维护的35千伏-500千伏值班变电站管理及变电运维站管理。1.2 昌吉市电力公司各供电企业、进入变电运维站（变电站）工作的所有单位及人员应执行本规范。1.3 本规范由市公司生产技术部负责解释。二、工程概况：工程名称：委托单位：运维单位：工程名称：工程规模：工程位于，终期规模建设台_KVA主变，电压等级为220/35KV。1、220KV主接线方式为（双母线）接线，采用（户外）配电装置。本期建设220KV线路1回，接入220KV变电站，其220KV母线设备间隔为2

3、回。2、35KV主接线方式为（单母线）分段接线，采用户内成套高压开关柜，35KV出线（16回），母线设备1回，站用电2回。无功补偿kVar0三、规范性引用文件3.1 国家电网公司电力安全工作规程、（变电站和发电厂电气部分）3.2 国家电网公司变电站管理规范3.3 昌吉市电力公司工作票操作票管理规定（试行）3.4 昌吉市电力公司工作票操作票填写规定（试行）3.5 昌吉电力公司操作票管理及填写规定实施细则（试行）3.6 昌吉市电力公司防止电气误操作装置管理制度（试行）3.7 昌吉市电力公司输变电运维一体化管理办法（试行）3.8 国家电网公司电网设备状态信息收集工作标准3.9 昌吉市电力公司输变电设

4、备状态管理办法（试行）四、各级人员岗位责任制机构设置及人员职责分配表序号职位姓名班组人员配置工作任务站长监管组1人站内运行及维护总负责及协调技术负责监管组1人技术及安全管理总负责班长检修1组1人检修值班总负责人技术员检修1组1人维护及缺陷处理、监察巡视记录检修员检修1组3人电气设备及线路维护及缺陷处理班长检修2组1人检修值班总负责人技术员检修2组1人维护及缺陷处理、监察巡视记录检修员检修2组3人电气设备及线路维护及缺陷处理班长检修3组1人检修值班总负责人技术员检修3组1人维护及缺陷处理、监察巡视记录检修员检修3组3人电气设备及线路维护及缺陷处理后勤人员2人站内值班及检修人员食宿保洁人员1人负责

5、区域内清洁卫生工作4.1岗位设置4.1.1 变电运维站应设站长、技术专责。4.1.2 变电运维站运维人员按技术等级分为正班、副班和实习人员。只有正班可以接受调控命令和办理变电站工作许可手续。4.1.3 变电运维站运维人员按值班期间职责分为值班长、正值班员、副值班员。其中值班长和正值班员必须由技术等级达到本站正班人员资格的人员担任。副值班员必须由技术等级达到本站副班资格及以上的人员担任。4.1.4 变电运维站长、副站长、技术专责必须由技术等级达到本站正班资格的人员担任。4. 2变电运维站站长的职责站长为全站行政领导人和安全第一责任人对所辖各站的安全运行、设备管理、人员培训I、班组建设、生活安排等

6、各方面工作全面负责。主要职责：4.2. 1落实全站人员的岗位责任制贯彻执行各种规章制度（组织政治）、安全和业务学习。编制年、季、月度工作计划和值班轮值表并组织实施。按时报送有关总结和报表。4.2.2组织或参加对所辖变电站事故、障碍及运行异常的分析制定并组织实施控制异常和未遂的措施。组织本站安全活动，开展季节性安全检查、安全性评价、危险点分析等工作。参与所辖变电站事故调查分析。主持所辖变电站障碍、异常和运行分析会组织对所辖各变电站的巡视及维护策略提出修改建议并报上级审批。4.2.3定期到现场巡视设备、查阅运行维护记录，掌握生产运行状况。检查值班质量，督促并检查“两票”“三制”及“两措”的执行。核

7、实并掌握设备缺陷，组织维护类检修消缺处理，联系有关部门及时进行非维护类检修消缺。4.2.4组织新、扩、改建工程的运行准备工作，组织起草或修编现场运行规程和典型操作票经批准后贯彻执行。组织或参加工程验收。组织运维人员进行技术培训。4.2.5主持较大范围停电工作或复杂操作的准备工作并参加现场监督。当站内发生事故或异常时站长应协助值班长处理。4.2.5.1站长每月按上级下达的工作计划，提前对本站可能进行的倒闸操作和工作、组织运维人员进行准备，提出操作的注意事项、危险点分析及防范措施。42.5.2变电运维站同时有几个操作任务时，站长、技术专责，应在相对较复杂的操作现场进行安全监护。4.2.6组织开展所

8、辖各站运行类维护工作及维护类检修工作，负责编制工作计划并对工作质量进行检查考评。4.2.7组织变电运维站技术管理、班组建设、文明生产等项工作。4.2.8负责变电运维站交通安全管理工作。4.3变电运维站技术专责的职责变电运维站技术专责是本站技术负责人，协助站长做好技术管理和技术培训工作。主要职责：4.3.1 掌握设备运行情况，负责设备缺陷管理、可靠性管理、设备评级工作、设备评价工作、PMS.ERP等信息系统应用及技术报表的填写和上报工作，组织运行分析并对所辖各站的巡视及维护策略提出修改建议。4.3.2 参加或组织新、扩、改建工程或检修设备的验收工作。掌握变电站修、试计划完成情况并督促完成。4.3

9、3 参加或组织较大范围停电、复杂操作的准备工作并进行现场监督把关，组织编制针对大型、复杂工作的运行控制措施方案组织处理变电站技术问题。协助当值运维人员进行事故或异常处理。4.3.4 编制、修改现场运行规程、典型操作票和运维工作标准化作业指导书并监督其执行情况编制保证安全的组织措施和技术措施方案并督促执行。4.3.5 3.5编制年度培训计划组织运维人员维护类检修工作技能培训L并按培训计划完成人员的培训和考核工作。4.3.6 3.6检查和监督各种技术记录簿的填写建立健全设备技术档案和台帐、审查和分析各种图纸、技术资料，保持其正确、完整、符合实际。4.3.7 站长不在站期间，代行站长职责。4.3.

10、8 4值班长的职责4. 4.1值班长为本值安全生产第一责任人。负责当值期间各项工作。在当值期间负责完成管辖变电站设备的安全运维组织完成当值期间管辖变电站设备的倒闸操作、工作许可和验收、巡视、运行类维护、维护类检修及资料收集等工作。5. 4.2值班长应督促并领导本值全体运维人员严格遵守规程制度，严格执行调控命令。当调控命令危及人身或设备安全时值班长有权拒绝执行并向调控中心说明拒绝执行的理由同时向上级报告。6. 4.3领导全值人员接受、执行调控命令，正确并迅速地组织倒闸操作和事故处理。4.6.6保管好工具、仪表、钥匙、保险、备件等器具。五、安全管理5.1安全目标管理5.1.1 变电运维站每年应根据

11、三级安全目标的要求结合本站实际情况,确定年度安全管理目标并上报主管运维车间站长与站内人员签订安全生产目标责任书。若人员变动，则需重新签订安全生产目标责任书。5.1.2 安全管理目标应根据年度变电站检修、操作情况、设备缺陷及反事故措施情况以及管辖变电站设备状况及变电运维站人员情况等实际情况制定。结合安全管理目标制定应采取的组织措施和技术措施。5.1.3 3安全管理目标应纳入变电运维站工作计划并按期对完成情况进行总结，并对出现的问题进行分析提出改进措施。5. 2工作票和操作票管理5. 2.1工作票管理5.2. 1.1工作票的使用应严格按照国家电网公司电力安全工作规程变电站和发电厂电气部分以及市公司

12、的有关规定执行。5.3. 1.2工作票的管理按昌吉市电力公司工作票操作票管理规定（试行）执行。5.4. 1.3工作票的填写按市电力公司昌吉市电力公司工作票操作票填写规定（试行）要求执行。5. 2.2操作票管理5 .2.2.1操作票的使用应严格按国家电网公司电力安全工作规程变电站和发电厂电气部分以及市公司的有关规定执行。6 .2.2.2操作票的管理及填写按市电力公司昌吉市电力公司操作票管理及填写规定实施细则（试行）执行。5 .2.2.3操作票格式按市公司统一格式要求执行。使用前应编号,一年内编号不得重复。使用过的操作票保存一年半备查。6 .2.2.4手工填写操作票应统一印刷。使用计算机开操作票一

13、般应采用图形开票的方式，不得直接使用典型票进行操作。使用计算机开操作票。各单位必须加强管理制定专门的管理制度并严格执行。5 .2.2.5倒闸操作必须根据调控中心或变电运维站值班长的指令，受令人复诵无误后执行。发布指令应准确、清晰，使用规范的调度术语和设备双重名称（设备名称和编号）。发令人和受令人应先互报单位和姓名发布指令的全过程（包括对方复诵指令）和听取指令的报告时双方都要录音并作好记录。操作人员（包括监护人）必须应了解操作目的和操作顺序。对指令有疑问时应向发令人询问清楚无误后执行。6 .2.2.6变电运维站自调设备由值班长下达命令。变电运维站自调设备操作，发令人和监护人可以由同一人担任。此时

14、发令人和受令人可为同一人。7 .2.2.7手工填写的倒闸操作票应在使用前进行编号，计算机生成的倒闸操作票在打印前编号。一般情况下操作票编号应按调控命令顺序编号。54 .2.2.8倒闸操作票填写应填写双重编号。填写双重编号（调度名称在前、编号在后）填写数字，原则上应采用阿拉伯数字。1.1.1. 2.2.9变电运维站站长每月应对执行过的倒闸操作票进行检查分析并定期组织运维人员对操作情况进行分析。每年年底变电运维站站长应汇总并总结全年倒闸操作情况。1.1.2. 10一张操作票只能填写一个操作任务。变电运维站填写的操作票操作任务前应带所操作的变电站名称且两个站的操作不得写入一个操作任务中。1.1.3.

15、 11操作票填写完毕后，应进行模拟操作无误后方可到现场进行操作。操作票在执行中不得颠倒顺序，也不能增减步骤、跳步、隔步。如需改变应重新填写操作票。在操作中每执行完一个操作项后应在该项后面“执行”栏内划执行勾。整个操作任务完成后在操作票上加盖“已执行”章。执行后的操作票应按值移交每月由专人进行整理收存。5.2.2. 12倒闸操作任务内容改变设备运行状况，改变系统运行方式、继电保护和自动装置的投入、退出和改变定值,地线的装设和拆除、接地刀闸的分、合，直流系统切换操作、站用系统操作、其他操作。5.2.2.13操作票在使用过程中如作废、操作中断等应按昌吉市电力公司操作票管理及填写规定实施细则（试行）规

16、定正确使用相关图章，对如操作中断等情况，除按规定使用图章外，应在“备注”栏中注明原因。5.2.3. 14下列内容应列入操作票拉、合开关或隔离开关检查开关或隔离开关的位置，装、拆接地线或拉、合接地刀闸检查接地线或接地刀闸的位置拉、合控制回路或二次电压回路的刀闸或保险器、空开切换保护回路或自动装置检查负荷情况，检验一、二次电气回路有无电压、检查保护和计量电压切换回路切换正确。其他特殊情况要求进入操作票的内容。5.2.4. 15开关、刀闸、接地刀闸、接地线、压板、切换把手、保护直流、操作直流、信号直流、电流回路切换连片，每组连片等均应视为独立的操作对象填写（操作票时不允许并项）应列单独的操作项。5.

17、2.5. 16必须列入操作票检查项目的内容（一）检查断路器在分位（1）在操作该回路第一副刀闸前。（2）在操作与该回路开关呈串联回路的其它回路的刀闸前。（二）检查回路无接地短路及杂物设备由停用转备用前。（三）检查回路有电流解环操作前。（四）检查两回路电流基本平衡投入平衡或横差保护压板前。（五）检查系统无接地现象投入或停用消弧线圈前。（六）检查保护压板已投入二次回路工作后相应一次回路转备用或运行前。（七）检查保护或自动装置电源刀闸或保险、空开已投入二次回路工作后相应一次回路转备用或运行前。（八）检查母线确无负荷停用该母线前。（九）检查母联开关回路在运行状态倒母线操作时在倒换第一个回路前。（十）检查

18、保护、计量、电压切换回路切换正确，当二次电压由刀闸辅助接点进行切换时。通过检查相应继电器励磁状态检查电压切换操作箱切换灯状态等方法进行，填写操作票时应直接填写所检查设备的名称编号和状态，操作一次隔离开关后（母线侧隔离开关）。5. 3倒闸操作安全管理5 .3.1除事故处理、拉合断路器的单一操作、拆除或拉开全站唯一的一组接地线或接地刀闸的倒闸操作外，包括事故处理后的善后操作均应使用操作票。6 .3.2倒闸操作应两人进行其中具有正班技术等级的运维人员担任监护人，副班及以上技术等级运维人员担任操作人。当操作回路防误装置失效等原因进行解锁操作时应实行双重监护。站内有三个以上运维人员时，由实习人员进行操作

19、时必须实行双重监护。5. 3.3在事故处理操作时可以不填写操作票,但操作时亦应遵循倒闸操作的技术要求和必要的检查项目进行。5. 3.4操作准备7. 3.4.1复杂操作由站长和值班长组织全站运维人员作好以下准备：（1）明确操作任务和停电范围并做好分工。（2）拟订操作顺序，确定挂接地线部位、组数及应设遮拦、标示牌。明确工作现场临近带电部位并订出相应措施。（3）考虑保护和自动装置相应变化及断开的交、直流电源和防止电压互感器、站用变二次反送电的措施。（4）进行危险点分析工作分析操作过程中、可能出现的问题和应采取的措施。（5）与调控中心联系后或根据调度启动操作方案。操作人写出操作票草稿，全体人员讨论通过

20、站长或值班长批准。当批准后的操作票草稿形成正式操作票后，仍然要按倒闸操作程序履行操作票审查手续。（6）设备检修后操作前应认真检查设备状况及一、二次设备的“分”、“合”位置与工作前相符。8. 3.4.2预定的一般操作也应按上述要求进行准备由值班长组织。9. 3.5倒闸操作程序倒闸操作程序按倒闸操作标准化作业指导书规定的倒闸操作程序进行。5.4防误闭锁装置管理5.4.1 变电运维站必须严格执行国家电网公司和市公司防误工作的有关规定。5.4.2 变电站防误装置应保持完好状态O现场运行规程应对防误装置使用有明确规定。5.4.3 电气闭锁应有符合实际的图纸，微机防误装置应有审查后的逻辑闭锁条件文件。5

21、4.4 4.4防误闭锁装置应按主设备的要求进行巡视和维护、维护检修工作应有明确分工并有专人负责。在维护过程中应特别注意保证锁具、状态检测器等装置的实际位置不得发生改变，应定期检查、核对设备编码是否正确。5.4.5 4.5防误闭锁装置解锁钥匙必须封存管理符合以下条件时经批准后方可使用解锁钥匙进行解锁操作。5.4.6 .1紧急事故处理（如人身触电、火灾、不可抗拒自然灾害）时，经值班长批准。5.4.7 .2停电检修设备进行操作试验，必须解锁才能进行时，经值班长批准。5.4.8 .3防误装置维护试开锁具时，经站长批准。5.4.5.4需打开设备网门及固定遮栏对运行设备进行带电测试时，经上级领导或专业技

22、术人员批准。5.4.5.5确认闭锁装置本身存在缺陷经检查操作票和设备位置无误，设备的正常操作无法进行时，应由防误专责人批准并到现场监护解锁。5.4.6每次解锁操作后应立即封存解锁钥匙并在“防误装置解锁钥匙使用记录簿”上作好记录。5.4.7操作中防误装置出现异常时，必须停止操作，首先核对操作步骤及设备编号是否正确，查明原因，当确认为防误装置失灵且无法处理后，方可按审批程序使用解锁钥匙操作。5.4.8变电运维站应按月度汇总防误装置解锁情况并上报运维车间。5.4.9变电站所有设备钥匙包括高压室门钥匙，必须实行定置管理并制定使用管理制度。5. 5消防保卫管理5.5. 1消防管理5.6. 1.1按国家颁

23、发的消防法规，制定消防安全制度、消防安全操作规程、制定消防安全措施并认真落实。5.7. 1.2变电站应按照国家有关规定配置消防设施和器材、设置消防安全标志并定期组织检验、维修，确保消防设施和器材完好、有效。5.8. 1.3变电站的电缆竖井和夹层应悬挂气体自动灭火器通向控制室、继电保护室、电缆夹层的竖井及盘柜底部开孔处、开关场区的端子箱开孔处应采用膨胀型阻燃材料进行封堵。5.9. 1.4变电站生产区域内不得存放易燃、易爆物品确因工作需要存放在生产区域内的易燃、易爆物品应存放在指定区域加强管理并按规定要求使用。完工后立即运走。5.10. 5.1.5变电站易燃易爆区内禁止动火作业,特殊情况需要到主管

24、部门办理动火手续并采取安全可靠的措施。5.11. 1.6运维人员、保卫人员应学习消防知识和熟悉消防设施、器材的使用方法并定期进行消防演习。6. 1.2变电运维站值班的基本要求6.5. 2.1每班必须配备足够并合格的运维人员，其中一名正班为值班长，负责本值内运维工作。6.6. 2.2变电运维站值班期间人员配备(1)变电运维站人员配备应满足现场工作的需要。(2)变电运维站派出运维工作小组至少2人，其中至少1人具备正班技术等级其余人员应满足运行或维护岗位要求。(3)运维单位有条件时应在变电运维站每班增配2-3人，以满足电网发展对运维人员贮备需要。6.7. 2.3运维人员必须符合电力安全工作规程及其他

25、规程所规定的条件，经现场培训和实习供电企业考核合格后方可上岗。6.L2.4运维人员应遵守劳动纪律和值班纪律、服从指挥、坚守工作岗位，完成当值期间的倒闸操作、设备巡视、维护消缺、日常管理等各项工作，不得进行与运维工作无关的活动。6. 1.2.5值班期间当值人员应穿戴统一的值班工作服并佩带岗位标志。7. 1.2.6值班期间的运维人员的主要工作内容。(1)按调控命令进行倒闸操作和事故处理。(2)按规定进行设备巡视。(3)按规定进行运行类维护及维护类检修工作。(4)正确填写各种记录簿。值班期间进行的各项工作均应作好记录。查阅非运维人员填写的记录具有正班资格人员均应在查阅后签字。(5)为到站工作人员办理

26、工作许可手续布置安全措施并在工作结束后进行验收。(6)保管、整理设备钥匙、备品备件、工具仪表、图纸资料、规程文件、安全绝缘工具、通讯设备。6. 2交接班制度6.1.1 交接班人员应按规定认真进行交接班，做到全面交接对口检查。6.1.2 接班人员应提前20分钟到交接班室并作好接班准备。6.1.3 交接班的一般程序6.2.3.1交接班人员提前进入交接班室作好接班准备。6.2.3.2交班人员填写好交班总结，如保存在计算机内应打印出供交接班使用。6.2.3.3交班人员使用调度自动化系统运维人员工作站核对运行方式与交班总结设备状态一致。6.2.3.4 交班人员整理本班使用过的记录簿、操作票、工作票及钥匙

27、公用工具、仪表等。6.2.3.5 交班人员做环境清洁清洁范围由供电企业规定。6.2.3.6交班值班长组织交班人员召开班后会就本值工作进行总结,全体交班人员在书面的交班总结上签字。6.2.3.7交班时间到后交接班人员全体起立由交班值班长宣读交班总结。接班人员查阅自上次交班以来的值班记录,了解工作情况和设备变动情况。根据交班值班长交代的记录簿使用情况查阅各记录簿上所作记录并按规定签字。接班人员对交班总结不清楚的地方应询问交班值班长必要时询问结果应记入值班记录中。6.2.3.8少人值守变电站的交接班人员应按照本站交接班标准化作业指导书由各供电企业根据实际情况自行编制规定的巡视路线和内容共同进行设备

28、交接班巡视。6.2.3.9无疑问后，全体接班人员在书面的交班总结上签名并记录交接班时间。交班人员退出交接班室，交接班结束。在未办完交接班手续前或接班人员因故未到时交班人员不得擅离职守。6.2.3.10实现微机管理的变电运维站，交接班记录可打印其中运维人员签名处必须由每个交接班人员亲自签名，签名不得打印。6.2.3.11接班值班长组织召开班前会，根据上值移交的工作和运行情况，就本值的主要工作、安全注意事项、影响运行安全的设备缺陷、事故预想等方面进行交代并进行人员分工。接班人员在接班后应结合巡视或其他工作到站，对现场情况进行核对。6.2.4以下情况不得交接班6.2.4.1交接班过程中发生事故应停止

29、交接班由交班人员进行事故处理，接班人员协助。6.2.4.2接班人员未到齐，人数或运维人员技术等级不能满足值班要求。6.2.4.3接班人员饮酒或精神状态失常。6.3设备巡回检查制度6.3.1运维人员在值班期间应按规定对一、二次设备进行巡视检查，对设备的异常和缺陷要作到及时发现、认真分析、正确处理、作好记录并及时汇报。6.3.2变电站的设备巡视检查一般分为交接班巡视、少人值守变电站、班中巡视、到站巡视、无人值守变电站、全面巡视、夜间巡视和特殊巡视。巡视内容按标准化作业指导书要求或现场运行规程要求进行。6.3.3变电站正常巡视应按规定的巡视路线进行,巡视路线由运维车间根据变电站具体情况制定，经供电企

30、业批准后执行。对设备巡视必须由副班及以上技术等级人员进行设备巡视应按变电站设备巡视标准化作业指导书的要求执行，必须使用“变电站设备巡视标准化作业卡”。6.3.4正常巡视周期6.3.4.1少人值守变电站(1)交接班巡视交接班时。(2)班中巡视每班一次。每班值班时间超过一天者无交接班时每天一次。(3)全面巡视每月一次。(4)夜间巡视每周一次。(5)变电运维站管理人员监督性巡视每月一次。6.3.4.2无人值班变电站(1)到站巡视110千伏及以下变电站5-7天一次220千伏及以上变电站3-5天一次。在环境温度高、重负荷期间应缩短巡视周期。(2)夜间巡视半月一次。(3)变电运维站管理人员监督性巡视每月一

31、次。6.3.4.3供电企业可结合变电站现场巡视、缺陷情况、设备评级、设备评价及工作要求进行综合分析对各站设备整体运行状况进行评估,根据评估结果动态调整每个变电站的设备巡视周期。6.3.5特殊巡视6.3.5.1气温骤变及大风雷雨后。天气预报有恶劣天气前。6.3.5.2 设备过载时。6.3.5.3 变电站发生事故或异常时。主要是指过负荷或负荷剧增、超温、设备发热、系统冲击、跳闸、有接地故障情况等应加强巡视。必要时应派专人监视。6.3.5.4 主变压器新安装或大修后投入运行72小时内。6.3.5.5 新设备投入后。6.3.5.6 设备有严重缺陷时。6.3.5.7 设备经过检修、改造或长期停运后重新投

32、入运行后。6.3.5.8 设备缺陷近期有发展时、法定假节日、上级通知有重要保电任务时。6.3.6设备巡视时运维人员必须遵守国家电网公司电力安全工作规程变电站和发电厂电气部分的有关规定。6.4运行信息收集及分析制度6.4.1 调控中心负责监盘职责后，变电运维人员仍应定期收集前一阶段的设备运行信息。6.4.1.1运行信息收集项目可参照但不限于重庆市电力公司输变电设备状态管理办法及国家电网公司电网设备状态信息收集工作标准所关于设备运行信息收集规定的跳闸、报警、保护动作、重载、越限、油温、环境温度、负荷情况等设备不良工况信息。1.4. 1.2运行信息收集每半月一次，迎峰度夏期间每周收集一次，当设备发生

33、异常时视情况进行专题收集。6. 4.2设备运行信息作为设备状态管理的基础数据之一应定期统计并上报并作为变电运维站开展运行分析工作的主要依据。7. 4.3运行分析分为综合分析和专题分析两种综合分析每月一次专题分析在需要时进行运行分析应记录在运行分析记录簿内。8. 4.3.1综合分析主要在安全运行、经济运行和运行管理方面主要有系统结线方式、保护装置的配备、事故、障碍、异常情况、设备缺陷情况试验、测试数据情况、设备负荷情况、备评价、设备评级、设备完好率、两票合格率、规章制度执行情况、培训情况、记录簿填写、资料管理情况、文明生产情况等。6.4.3.2专题分析内容为(1)针对上述问题中的某项专门进行深入

34、的分析。(2)近期上级下发的事故通报并结合本站情况进行的分析。(3)对分析发现的问题要提出改进措施并按规定上报分析结果。6.4.4运行分析须结合调控中心根据监盘信息对设备运行状况给出的维检建议进行。6. 4.5运行分析结论应作为变电运维站动态调整运维工作重点改变巡视维护策略的主要依据。7.1.1.1危急缺陷设备或建筑物发生了直接威胁安全运行的随时可能造成设备损坏、人身伤亡、大面积停电、火灾等事故的需要立即处理的缺陷。7. 1.1.2严重缺陷，对人身和设备有严重威胁，暂时尚能坚持运行但需尽快处理的缺陷。7. 1.1.3一般缺陷，上述危急、严重缺陷以外，对安全运行影响不大的缺陷。7.1. 2任何人

35、员（部门）发现设备缺陷被后均应由运维人员及时记入设备缺陷记录簿内或录入PMS系统并初步对缺陷定性并向调控中心和上级有关部门汇报。缺陷的最后定性以技术管理部门定性为准。7.1.3设备缺陷发现后的汇报：7.1.3.1危急缺陷，立即向调控中心、上级领导和有关部门报告，要求立即停电处理。7.1.3.2严重缺陷，立即向调控中心、上级领导和有关部门报告，要求尽快处理。7.1.3.3一般缺陷，定期向上级有关部门报告。对属于运维人员职责范围内的维护类检修消缺由站长组织运维人员及时处理。7. 1.3.4对严重缺陷，如有必要变电运维站可以书面形式向上级有关部门汇报。7.1. 3.5变电运维站运行分析应包括对设备缺

36、陷的分析,运维人员应掌握缺陷的发展及其处理情况对影响运行安全的缺陷应作好事故预想必要时应组织演练。7.2. 3.6变电运维站每月分类汇总变电站现存全部设备缺陷按规定上报主管运维车间。7. 2设备定期试验轮换制度7.1.1 设备定期试验轮换内容及基准周期7.3. 1.1高频保护通道测试500千伏变电站每天一次220千伏及以下变电站结合巡视周期进行测试或按现场规程规定进行。7.2.1.2直流系统绝缘检查,结合正常巡视进行。7.2.1.3标示蓄电池电压，比重测试,结合正常巡视进行。7.2.1.4站用电源切换试验。原则上一季度一次。运维人员应在试验后检查通讯、自动化等设备和房间降温设备运行电源是否正常

37、及时恢复站用电源典型运行方式。7.2.1.5继电保护整组试验结合停电机会进行,试验周期及范围按运行规程有关规定执行。7.2.1.6事故照明切换试验一月一次。7.2.1.7备用直流充电屏切换半年一次当备用充电屏不能满足蓄电池浮充电技术要求时只进行充电屏带电试验7.2.1.8火灾自动报警装置试验,一季度一次。7.2.1.9消防水泵系统试验,一季度一次。变压器充氮灭火装置或水雾喷淋灭火装置（试验）一年一次，由主管部门负责。7.2.1.10强油循环风冷变压器冷却器切换，包括冷却器组工作状态改变一季度一次。7.2.1.11变电站不经常使用的通风装置启动试验，半年一次。7.2.1.12变电站漏电保安器试验

38、一月一次。7.2.1.13变压器有载调压开关有停电机会时，在最低和最高档位间进行试验操作几个循环包括限位停止和急停功能，操作完后恢复原分接位置。7.2.1.14微机防误装置防误闭锁程序试验，半年一次。7.2.1.15变电站集中通风系统的备用风机与工作风机，每季度轮换一次。7.4.4.2对于无法进行红外测温的设备应采取其他测温手段如贴示温蜡片等。7.5设备评级制度7.5.1每季度变电运维站应对变电设备进行评级工作。新设备、大修和技术改造后设备亦应进行评级工作。7.5.2变电运维站应建立设备评级表，并按时将设备评级报表报运维车间。7.5.3设备评级管理要求和评级标准按重庆市电力公司供电设备评级管

39、理制度执行。7.5.4供电企业应实行变电运维班组、运维车间和企业生产技术管理部门三级评级制度并对设备评级的程序和要求制定管理制度。7.6设备评价制度7. 6.1变电运维人员应按重庆市电力公司输变电设备状态管理办法要求进行年度定期设备评价，并结合PMS系统对变电站设备状态进行动态评价。8. 6.2设备状态评价应按照国家电网公司输变电设备状态评价导则及国家电网公司输变电设备状态检修试验规程等技术标准进行。9. 6.3供电企业应建立生产主管领导负责的生产技术管理部门、车间、班组的三级工作体系，制定本单位设备状态检修工作的实施方案和工作机制。八、技术管理9.1 变电运维站、变电站应具备的规程、制度、标

40、准、技术图纸、图表以及记录簿见附录Ao9.2 变电运维站应建立、健全各种设备台帐。具体要求见附录B9.3 变电运维站应建立、健全各种设备的技术档案。主要内容有：10. 3.1设备制造厂家的使用说明书。8.3.2设备图纸8.3.3设备出厂技术资料安装、交接有关资料8.3.4技术改造、大小修施工记录及竣工报告8.3.5设备事故、障碍及运行分析专题报告8.3.6设备发生的严重缺陷、异常情况及改造记录8.3.7变电站设备评级、评价报告。8.4 变电站设备或接线发生变化时变电运维站、变电站的图纸、技术资料、技术档案及台帐等都应该及时进行相应的修正。8.5 变电运维站、变电站的图纸、技术资料、技术档案等应

41、建立清册和管理制度并有专人管理。每年对图纸资料进行清理发现不符合要求时应及时予以整改。8.6 变电运维站、变电站的图纸、技术资料、技术档案应有专门的资料柜分类存放。220千伏及以上少人值守变电站、变电运维站可设置专门的资料室进行存放。8.7 变电运维站、变电站的部份记录、台帐、资料、图表等在有条件时，可以进入计算机保存，但应加强管理保证其正确性。8.8 变电站现场运行规程管理8.8.1 变电站现场运行规程的编写和修改8.8.1.1变电站现场运行规程原则上由变电运维站站长或技术专责负责起8.8.2.11变电站现场运行规程每年由供电企业组织进行复审，复审结果以书面文件形式明确。3-5年进行一次全面

42、的修订、审定并印发。8. 9变电站典型操作票的管理8.9.1变电站应制定典型操作票并经批准后执行。典型操作票审批程序及管理制度由供电企业制定但典型操作票的操作任务及内容都应交相应调控中心进行会审。8.9.2典型操作票应在变电站和设备投入运行前制定。典型操作票的制定作为运行准备的一项重要内容进行。8.9.3典型操作票应随设备的变化提前编制和修改。每年应对典型操作票进行全面的审查、修订有变动的应履行审批程序。8.9.4典型操作票的编写必须符合变电站现场实际情况,符合市公司对倒闸操作票填写的各项要求。8.9.5同一变电站中性质相同的回路若设备配置完全相同且同一操作任务下其步骤完全相同时方可套用。凡为

43、通用、适用2个以上回路的典型操作票均应注明所适用的回路。8.9.6典型操作票一般应用计算机打印。使用中的典型操作票不得涂改，典型操作票的修改必须履行审批手续。九变电站设备验收及启动阶段管理9. 1基本要求9.1.1 各单位要针对变电设备在基建、验收及启动阶段的工作制定明确的规定并严格执行。9.1.2 变电站新建、改、扩建、检修、预试的一、二次设备的工作完成后必须经过质量验收,设备验收工作结束后，应按照有关要求填写检修、试验记录并履行相关手续。交接手续完备后方能投入运行。9.1.3 新建、改、扩建设备的竣工验收，变电运维站长、值班长应参加验收。9.1.4 新建、改、扩建竣工验收，施工部门应向变电

44、运维站移交有关资料，包括设备制造厂说明书、设备出厂试验记录、安装竣工图纸、安装记录及试验报告。设备检修后竣工验收检修部门应移交检修、试验报告并填写有关检修、试验记录。9.1.5 新安装、检修后的配电装置防误闭锁装置必须完善、可靠，否则不得投入运行。9.1.6 验收时发现问题应及时处理。对于暂时无法处理且不影响安全运行的急需投入运行时必须限期处理经本单位主管领导批准后方能投入运行。9.2变电站设备工程建设过程管理9.2.1生产运行单位应根据有关规定及时参与变电站工程建设的相关工作做好各项生产准备。站内变电设备的工程建设应按国家电网公司电力安全工作规程变电站和发电厂电气部分。和电力建设安全工作规程

45、要求进行管理。生产运行单位应做好保证安全的组织措施和技术措施并针对工程期间的危险点进行专题运行分析做好控制措施方案和事故预想必要时应做好针对性的应急预案。9.2.2对运行变电站进行大型施工前运维单位除按规定对施工单位办理有关手续外还应对施工单位在变电站的施工管理提出具体要求包括施工人员及施工车辆的管理、工棚搭建、施工材料堆放等方面并监督执行。9.2.3已带电运行的变电站内施工运维单位应按要求对施工单位进行安全交底详细交代工程建设工作地点、进入工作区域规定路径及安全注意事项。施工人员在变电站施工期间必须服从变电站运维人员的管理未经许可不得进入运行设备区域。运维人员应按照标准化作业要求布置和实施工
