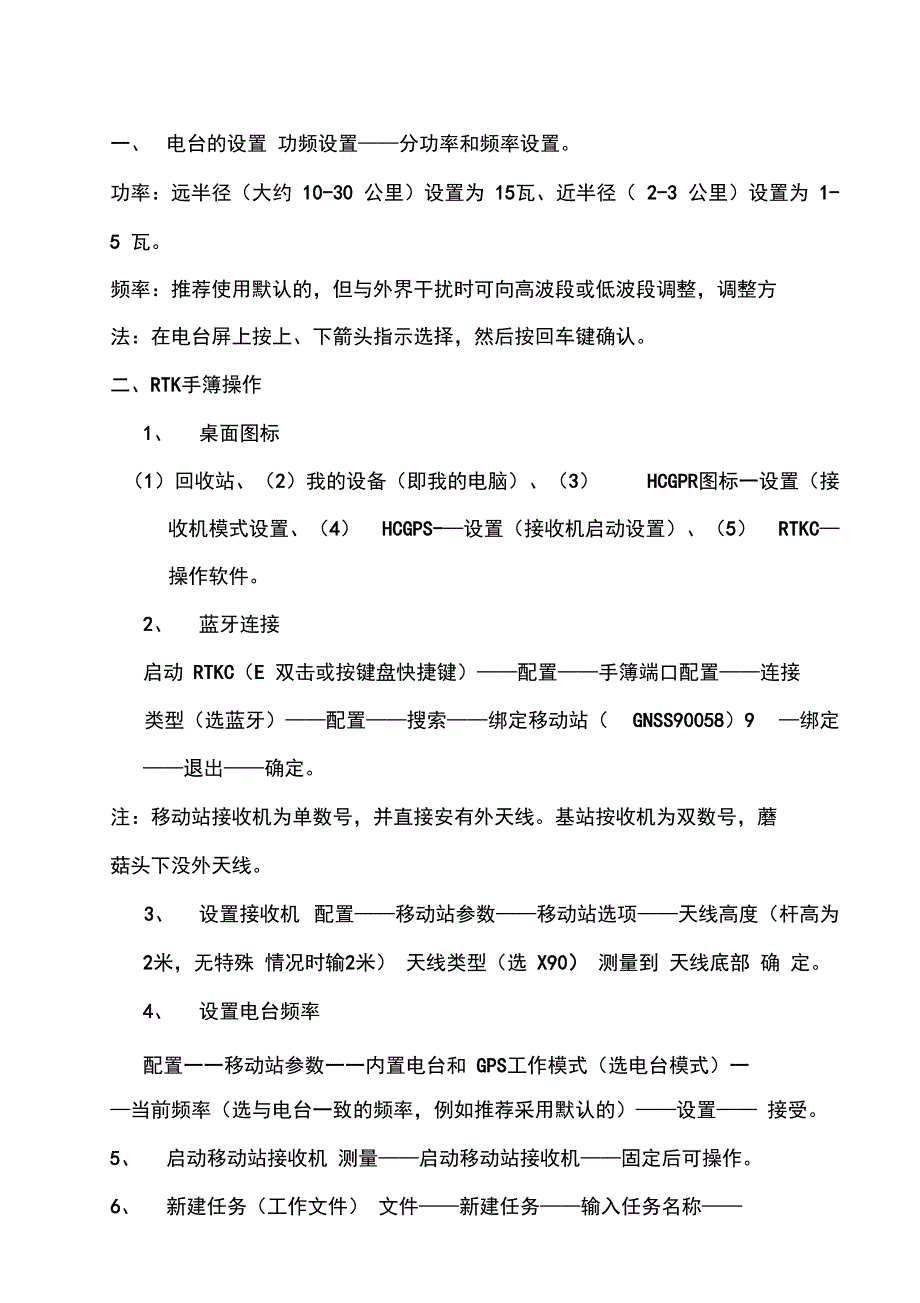

1、一、电台的设置 功频设置分功率和频率设置。功率:远半径(大约 10-30 公里)设置为 15瓦、近半径( 2-3 公里)设置为 1-5 瓦。频率:推荐使用默认的,但与外界干扰时可向高波段或低波段调整,调整方 法:在电台屏上按上、下箭头指示选择,然后按回车键确认。二、RTK手簿操作1、桌面图标(1)回收站、(2)我的设备(即我的电脑)、(3) HCGPR图标一设置(接 收机模式设置、(4) HCGPS-设置(接收机启动设置)、(5) RTKC 操作软件。2、蓝牙连接启动 RTKC(E 双击或按键盘快捷键)配置手簿端口配置连接类型(选蓝牙)配置搜索绑定移动站( GNSS90058)9 绑定 退出确

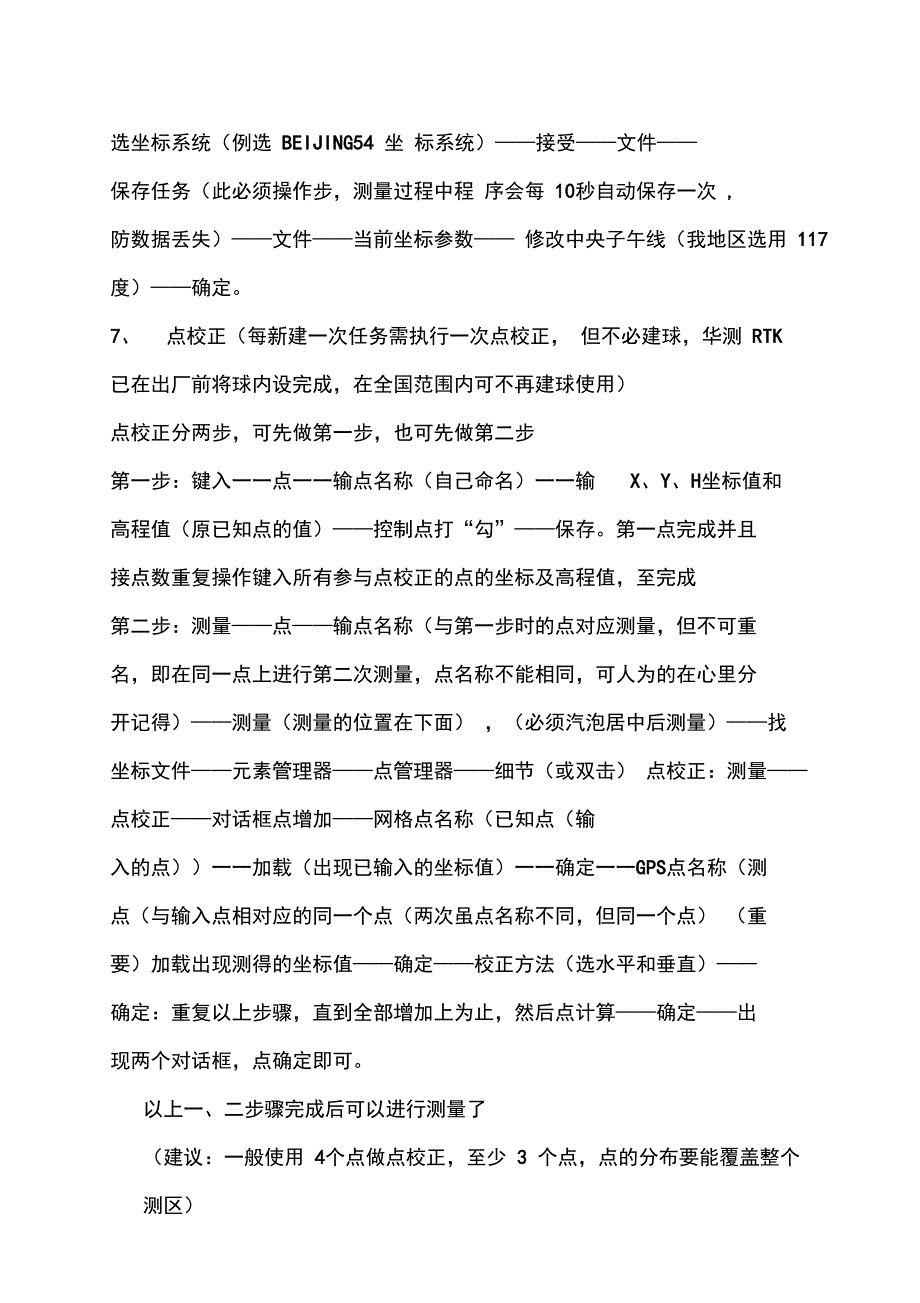

2、定。注:移动站接收机为单数号,并直接安有外天线。基站按收机为双数号,蘑 菇头下没外天线。3、设置接收机 配置移动站参数移动站选项天线高度(杆高为 2米,无特殊 情况时输2米) 天线类型(选 X90) 测量到 天线底部 确 定。4、设置电台频率配置一一移动站参数一一内置电台和 GPS工作模式(选电台模式)一当前频率(选与电台一致的频率,例如推荐采用默认的)设置 接受。5、启动移动站接收机 测量启动移动站接收机固定后可操作。6、新建任务(工作文件) 文件新建任务输入任务名称选坐标系统(例选 BEIJING54 坐 标系统)接受文件保存任务(此必须操作步,测量过程中程 序会每 10秒自动保存一次 ,
3、 防数据丢失)文件当前坐标参数 修改中央子午线(我地区选用 117 度)确定。7、点校正(每新建一次任务需执行一次点校正, 但不必建球,华测 RTK 已在出厂前将球内设完成,在全国范围内可不再建球使用) 点校正分两步,可先做第一步,也可先做第二步第一步:键入一一点一一输点名称(自己命名)一一输X、Y、H坐标值和高程值(原已知点的值)控制点打“勾”保存。第一点完成并且 接点数重复操作键入所有参与点校正的点的坐标及高程值,至完成 第二步:测量点输点名称(与第一步时的点对应测量,但不可重 名,即在同一点上进行第二次测量,点名称不能相同,可人为的在心里分 开记得)测量(测量的位置在下面) ,(必须汽泡

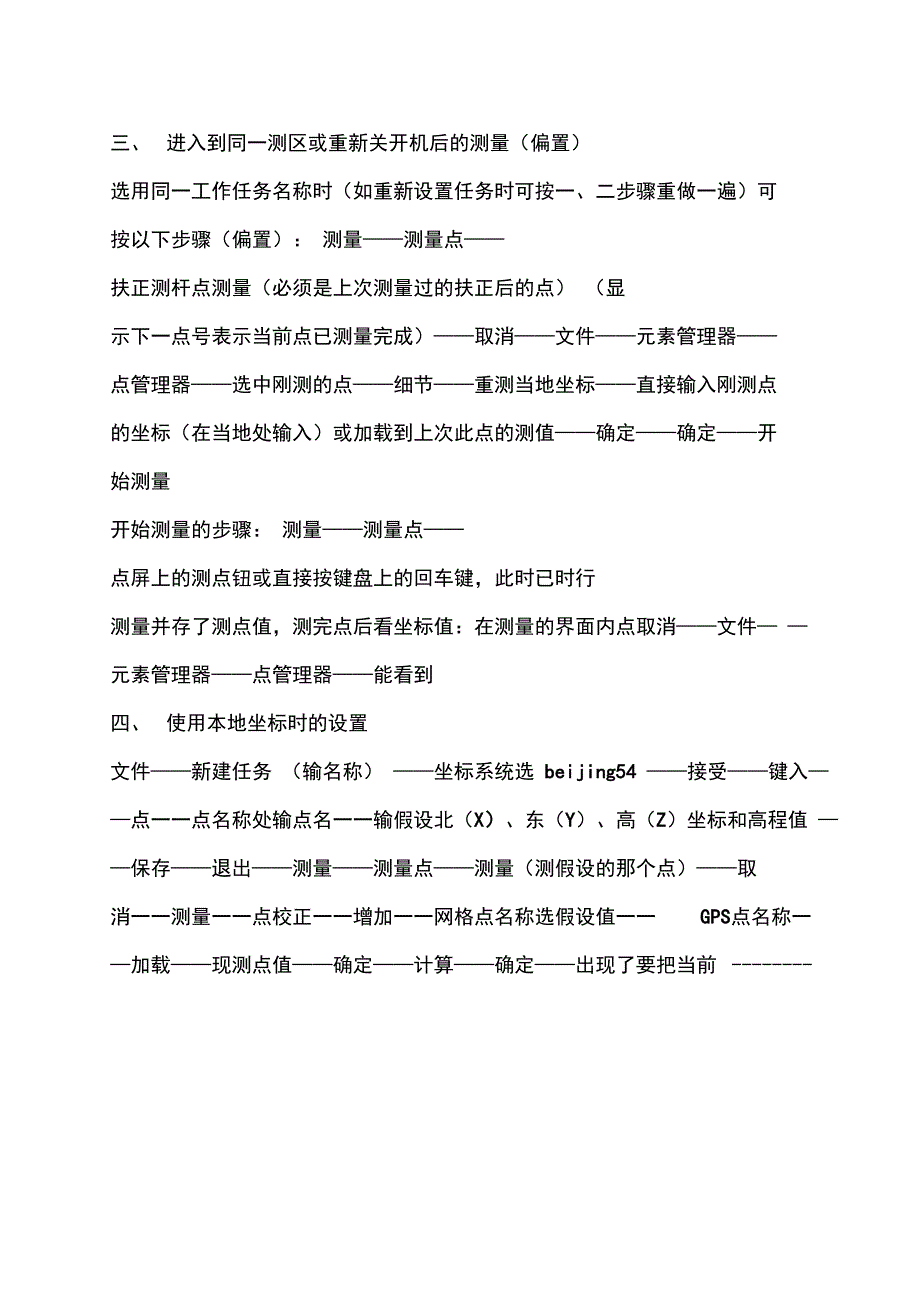

4、居中后测量)找 坐标文件元素管理器点管理器细节(或双击) 点校正:测量点校正对话框点增加网格点名称(已知点(输 入的点)一一加载(出现已输入的坐标值)一一确定一一GPS点名称(测 点(与输入点相对应的同一个点(两次虽点名称不同,但同一个点) (重 要)加载出现测得的坐标值确定校正方法(选水平和垂直) 确定:重复以上步骤,直到全部增加上为止,然后点计算确定出 现两个对话框,点确定即可。以上一、二步骤完成后可以进行测量了(建议:一般使用 4个点做点校正,至少 3 个点,点的分布要能覆盖整个 测区)三、进入到同一测区或重新关开机后的测量(偏置) 选用同一工作任务名称时(如重新设置任务时可按一、二步骤
5、重做一遍)可 按以下步骤(偏置): 测量测量点扶正测杆点测量(必须是上次测量过的扶正后的点) (显 示下一点号表示当前点已测量完成)取消文件元素管理器 点管理器选中刚测的点细节重测当地坐标直接输入刚测点 的坐标(在当地处输入)或加载到上次此点的测值确定确定开 始测量开始测量的步骤: 测量测量点点屏上的测点钮或直接按键盘上的回车键,此时已时行 测量并存了测点值,测完点后看坐标值:在测量的界面内点取消文件 元素管理器点管理器能看到四、使用本地坐标时的设置文件新建任务 (输名称) 坐标系统选 beijing54 接受键入点一一点名称处输点名一一输假设北(X)、东(Y)、高(Z)坐标和高程值 保存退出
6、测量测量点测量(测假设的那个点)取 消一一测量一一点校正一一增加一一网格点名称选假设值一一GPS点名称一加载现测点值确定计算确定出现了要把当前 对话框,点确定再次出现要把坐库对话框,点确定。到此就完成本地坐标设置了。五、手簿文件导出打开 RTKCE 文件打开任务选定要导出的文件接受文件 导出点坐标导出在 导出的文件名 处输入导出的文件名导 出格式(选定导出格式,推荐CASS格式,此为DAT格式,还有CSV格式可选) 确 定退出 确定 到手簿桌面点我的设备打开 programfice文件夹一一RTKC文件夹一一选择要导出的文件一一剪切或复制 向上或关闭界面一一桌面我的设备一一打开STORAGECARD盘)界面一粘贴本界面内连接电脑复制到电脑中。
