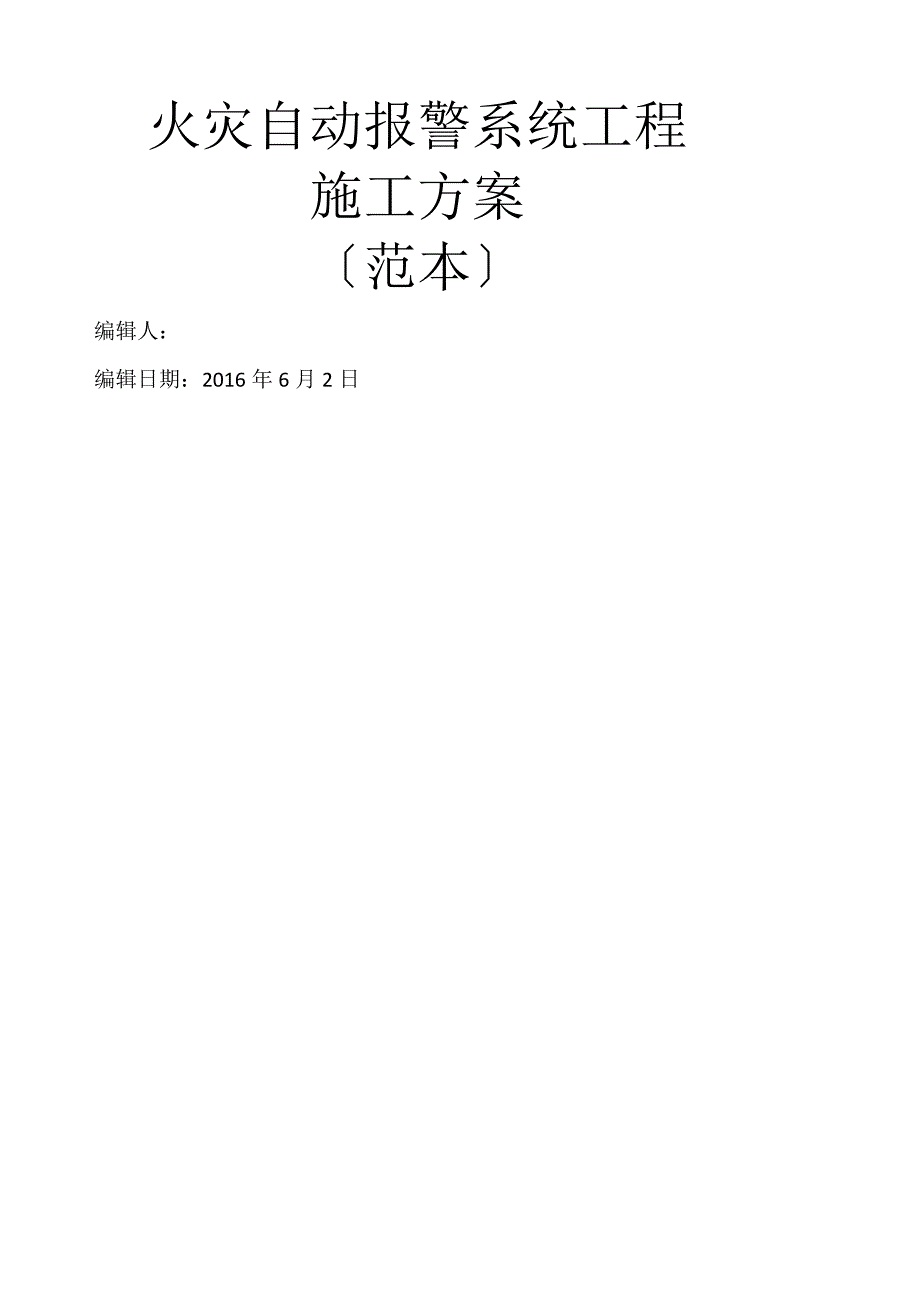

火灾自动报警系统施工方案(范本).docx

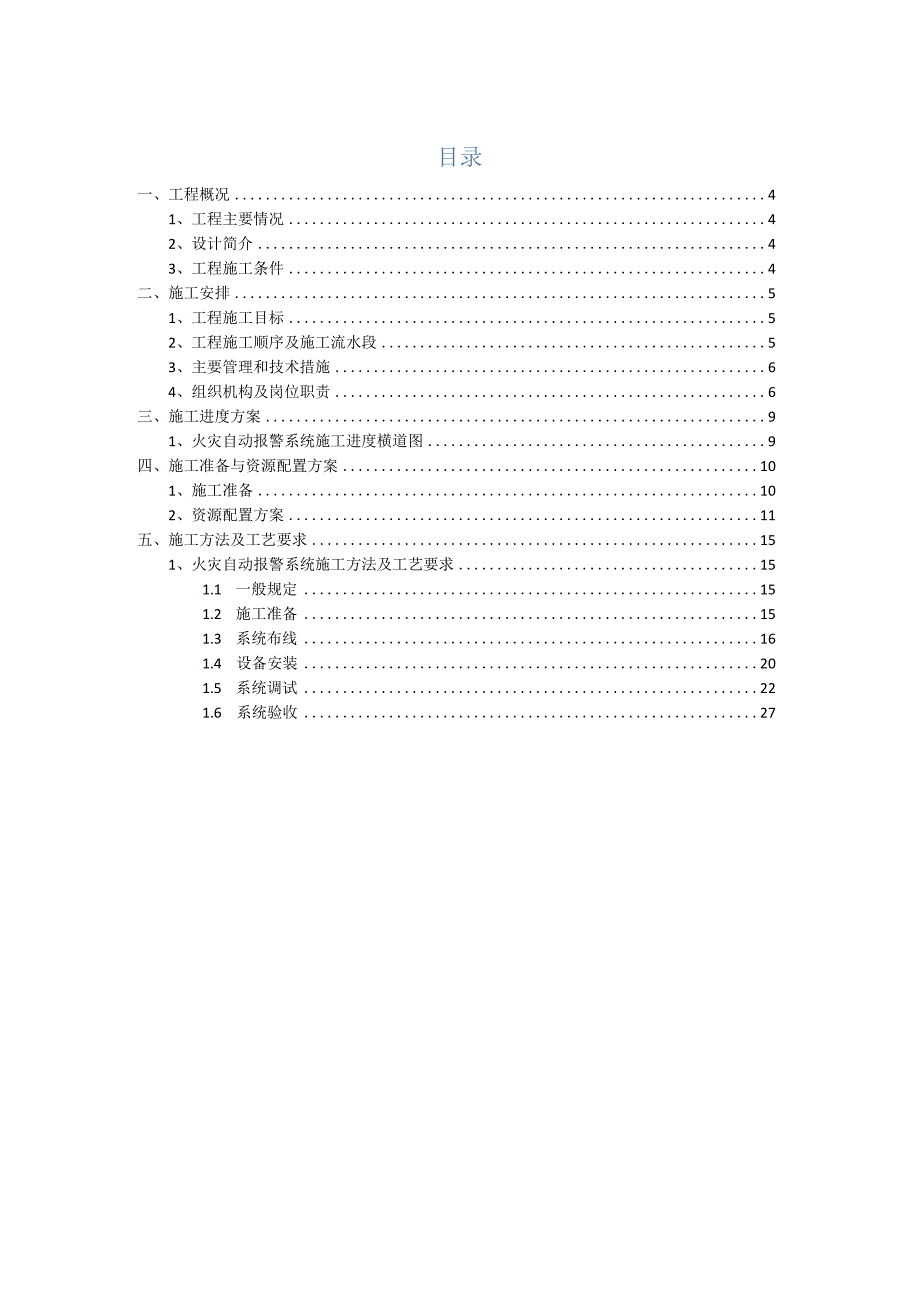

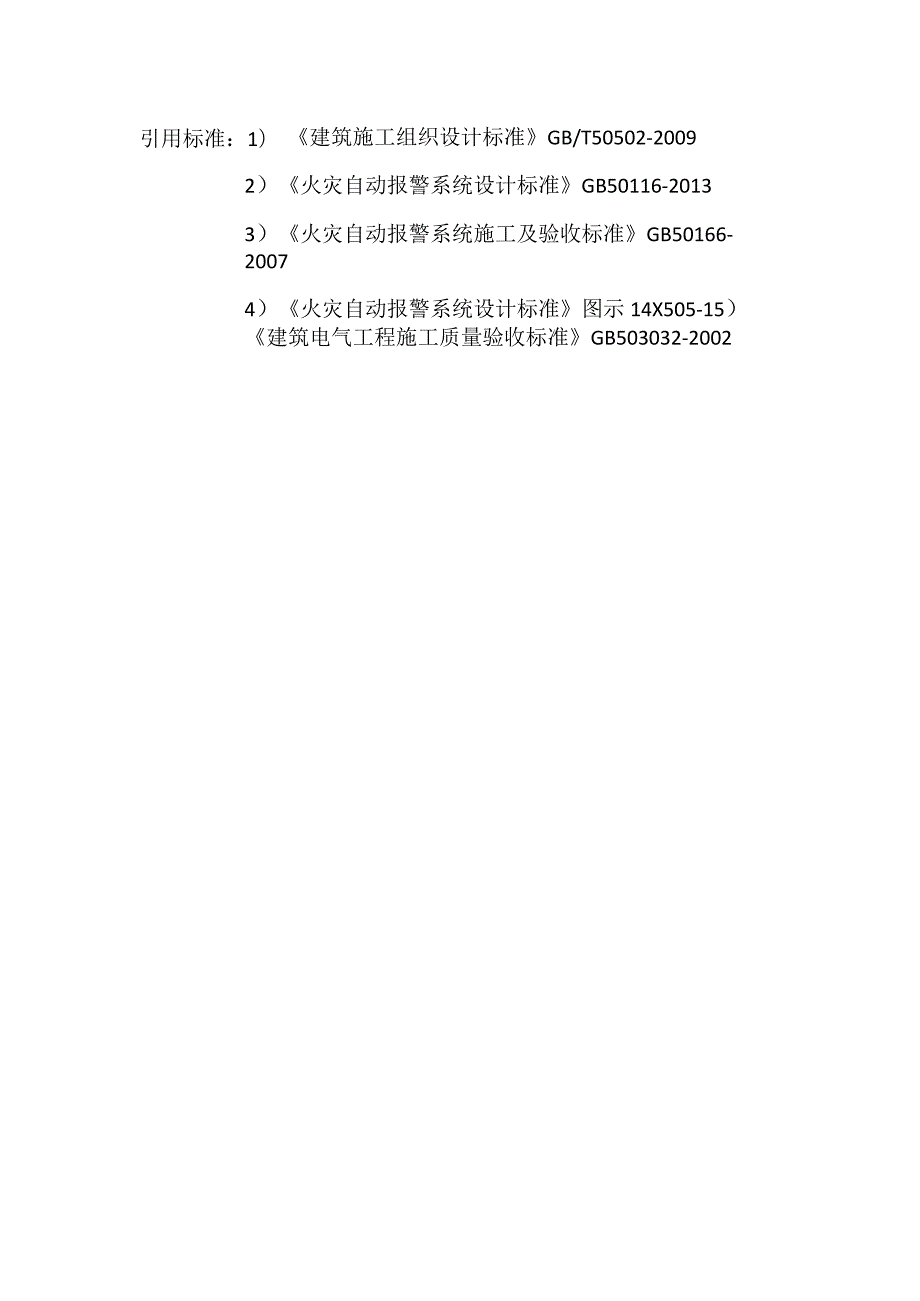

1、火灾自动报警系统工程施工方案范本编辑人：编辑日期：2016年6月2日引用标准：1）建筑施工组织设计标准GB/T50502-20092）火灾自动报警系统设计标准GB50116-20133）火灾自动报警系统施工及验收标准GB50166-20074）火灾自动报警系统设计标准图示14X505-15）建筑电气工程施工质量验收标准GB503032-2002目录一、工程概况41、工程主要情况42、设计简介43、工程施工条件4二、施工安排51、工程施工目标52、工程施工顺序及施工流水段53、主要管理和技术措施64、组织机构及岗位职责6三、施工进度方案91、火灾自动报警系统施工进度横道图9四、施工准备与资源配置

2、方案101、施工准备102、资源配置方案11五、施工方法及工艺要求151、火灾自动报警系统施工方法及工艺要求151.1 一般规定151.2 施工准备151.3 系统布线161.4 设备安装201.5 系统调试221.6 系统验收27一、工程概况1、工程主要情况1.1 工程名称工程名称：1.2 工程参建单位的相关情况1.3 工程的施工范围1.4 工程施工的重点要求2、设计简介2.1火灾自动报警系统设计内容及要求3、工程施工条件3.1 自然条件3.2 运输条件3.3 其他条件二、施工安排1、工程施工目标1.1 工程施工进度目标按进度方案要求，满足招标方各施工节点及方案2017年5月31日前特殊消防

3、系统投运条件1.2 工程施工质量目标1.2.1 保证消防工程竣工一次性验收合格；总体目标：实现工程“即投产、即稳定、即盈利、即到达设计值，“高标准达标投产，创立*精品工程”，把工程建成系统合理、设备可靠、技术指标先进、系统运行稳定、工艺精湛、标准适当、造价合理、环境优美的一流发电企业。1.2.3 具体目标：1)工程整体质量确保到达或超过电力行业优质工程要求。2)特殊消防系统主要经济、技术指标到达国内一流水平。3)实现单位工程优良率98%。4)实现“六个零目标”，即:(1)工程质量事故零目标：(2)大件设备返厂整修零目标；(3)投产后完善化及重大技改工程零目标；(4)投产半年内非方案停运零目标；

4、5)零缺陷移交生产目标；(6)投产后基建痕迹零目标。1.3 工程施工平安目标人身死亡事故为零；重伤事故为零；群伤事故为零；重大机械设备事故为零；火灾事故为零；交通事故为零；垮塌事故为零；职业卫生伤害事故为零；不发生轻伤及以上人身事故；实现平安施工”事故零目标”；创立*平安文明施工样板工地。1.4 工程施工环境目标为保护施工现场周边生活环境和生态环境，防止污染和其它公害，“以人为本”，保障人体健康，根据中华人民共和国环境保护法及国家和地方相关的法律法规，制定施工现场环保措施。环境保护目标：在工程施工期间，对噪声、振动、废水、废气和固体废弃物进行全面控制，尽量减少这些污染排放所造成的影响。文明施

5、工、保护文物、保护公共设施和院内绿化。1.5工程施工本钱目标资金使用效率最大化，施工本钱最小化。2、工程施工顺序及施工流水段2.1 工程施工顺序1)火灾自动报警系统施工顺序图2.2 施工流水段火灾自动报警系统每个区域报警系统分为一个施工段(如集控楼、锅炉房、汽机房、输煤系统等)自动喷水灭火系统每个防护区分为一个施工段或同一灭火类型及同一建筑内分为一个大施工段。气体灭火系统一套瓶组保护的区域分为一个施工段。3、主要管理和技术措施（针对工程的重点和难点）3.1 工程工程管理措施工程的施工管理组织机构的设置，根据该工程的特点，我们把它作为全公司重点关注的工程，公司的所有力量都向这个工程倾斜。在公司内

6、部，由公司总经理领导成立工程指挥部并任总指挥，由公司总工程师作为副总指挥。该工程采用工程经理负责制施工，组建“*”工程部，全面代表公司组织、管理实施本工程工程，全面履行施工合同，统一指挥、组织协调全面工作，对本工程质量、平安、工期、本钱全面负责。工程经理由具有全国一级建造师的并有多年同类工程施工组织领导经验的*同志担任。工程主要管理技术人员将选派具有扎实的理论知识和多年实际经验的工程技术人员承当。建立质量保证体系及平安保证体系，靠一流的筹划与运作、一流的管理与协调、一流的技术与工艺、一流的设备与材料、一流的班组与工人、一流的管理和控制，从而到达精品工程，确保本工程消防一次性验收合格，并不影响整

7、体建筑获得各类奖项的目标。3.2 工程工程技术措施对于现场各系统施工未有新技术和新工艺的，我公司严格按照国家标准及标准进行施工,严格控制施工技术，做到不偷工减料，满足工艺要求的情况下做到工艺美观。对于新技术、新工艺，我公司会在不违背招标要求的情况提出申请方案，经过招标方审批通过后实施。使本工程施工技术和工艺到达国内先进水平。4、组织机构及岗位职责针对本工程的特点，我司组建了一套管理精干和具有先进施工经验的工程管理班子，并实行工程经理责任制，由工程经理、工程技术负责人、各专业施工员、专职质检员、试验员、平安员等组成管理班子。全面代表公司组织、管理实施本工程工程，全面履行施工合同，统一指挥、组织协

8、调全面工作，对本工程质量、平安、工期、本钱全面负责。工程经理部下设技术部、质检部、平安环保部、物资供给部、经济预算部、消防电施工班组、气体灭火施工班组、消防水灭火施工班组、设施调试与试验小组。组织机构图如下：4.1职责划分4.1.1 工程经理1）作为公司本工程执行代表，对工程进度、质量、平安、文明施工向业主和监理全面负责；代表公司履行对业主的合约；2）组织、管理、领导和控制工程经理部全面工作；3）全权负责工程工程的施工管理和具体实施：4）参与工程前期准备工作；5）具体负责组织、参与工程各项方案的编制工作；6）组织现场生产管理组织工作；7）工程日常经营活开工作及本钱的控制；8）具体负责进行工程竣

9、工验收和配合开展创优活动。4.1.2 工程技术负责人1）领导技术部、质检部，对工程的技术、质量负责；2）全面落实设计意图，会同公司技术部对图纸进行会审，并提出合理化建议；3）代表工程经理部就有关技术问题与业主、监理和设计单位进行沟通；4）代表工程经理部对新的技术方案和设计的变更进行接受,负责对班组进行技术交底工作；5）具体负责工程施工方案及统计工作；6）全面负责贯彻ISo9001：2000质量管理体系的实施,4.1.3 质检员1）直接由公司委派，作为工程经理部的质检部领导，领导质检部所有质检员和班组内部质检员；2）对本工程质量具有一票否决权；3）贯彻国家、地方的有关工程施工标准、工艺规程、质量

10、标准。严格执行国家施工质量验收统一标准。确保工程总体质量目标的实现；4）负责工程的材料、设备的自验和报验工作；5）制定本工程的质量保证措施。4.1.4 平安员1）平安员由公司总部直接指派，作为工程经理部的平安部的领导人，领导平安部的所有平安员和班组平安员；2）对本工程施工平安具有一票否决全；3）负责检查工程施工的平安措施、平安防护装备；4）贯彻国家、地方有关工程平安标准，确保本工程的总体平安目标和阶段平安目标的顺利实现。工长1）负责完成工程部安排的施工任务，合理安排班组施工；2）配合质检员、平安员做好质量控制和平安检查工作。并对班组进行班前、班后的平安教育和质量交底；3）负责工程的材料、机械设

11、备、劳动力方案的提出，上报工程经理核准。4.1.6现场技术员1）负责现场的内业资料的编写和整理；2）负责工程的技术文件的收发存档；3）负责贯彻工程部的技术文件的执行和监督；4）负责施工过程中的质量控制；5）协助工程经理部的各个部门，贯彻国家及地方有关技术标准、规程的落实。材料员1）负责现场的材料保管与发放；2）负责机械设备的维修、保管与发放；3）协助工程经理部各个部门做好材料设备质量的检验。4）现场预算员5）负责工程的进度预算的编制与上报；6）对发生的变更进行经济核算；7）核算班组的工作数量；8）配合公司预算部门完成月度、年度结算和工程总结算工作。4.2工程沟通与协调程序与业主、监理工程师的沟

12、通协调1）为了保证本工程的建设质量，我公司愿意与业主、监理工程师建立一个很好的合作关系，坚决执行对工程质量监督和检验、现场签证程序。2）在施工的全过程中，接受业主和监理工程师的检查、验收，并全面执行他们的一切指令。4.2.2与其他承包商和材料设备供给商的联络1）我公司在合同实施过程中，遇到和其他标段之间的平安施工及厂区日常生活的细小问题和紧急问题时，本着一切有利施工现场需要为己任，与其他标段协商解决。重大问题必须向业主汇报，由业主出面解决,服从甲方（监理）的统一协调。2）我公司愿意与参建个施工建立良好的合作关系。执行甲方和监理工程的指令。3）甲供材料，积极配合业主作好材料的验收和保管工作。三、

13、施工进度方案1、火灾自动报警系统施工进度横道图注：进度方案根据施工天数进行编制，具体将根据现场实际情况进行调整。四、施工准备与资源配置方案1、施工准备1.1 技术准备1.1.1 技术资料的准备工程技术人员熟悉施工图纸和相关设计资料，充分了解和掌握设计的设计意图，结构特点及技术要求，保证施工顺利进行。1）施工前工程主要管理人员必须考察工地，取得所有有关数据及充分了解工地位置、邻近建筑物及工地情况、通路、储存空间、起卸限制及任何其它足以影响施工的情况，做好充足的准备及预案措施。2）工程进场施工前由工程经理组织相关部门进行图纸会审，深入消化建筑、结构施工图纸，了解建筑上关键位置,特殊部位的技术要求，

14、针对本工程的材料选择的要求，做好材料采购前的资料整理工作，如钢管、电线、电缆等主要材料以及主要五金配件的规格、质量要求。参加人员认真参阅“设计方案”对方案中存在的不详、缺乏或有质疑的地方提出参考意见；作好图纸会审记录，工程竣工后整理竣工数据。1.1.2 技术交底要求由工程工程师进行书面的技术交底，技术人员对交底内容进行解释和答疑，根据本工程技术结构特点并对所有进场人员进行讲解及技术培训I,技术交底记录要求交底人及接收人签字签收。交底内容要求包括：1）工程安装所依据的技术及质量标准；2）施工技术要求及特殊工艺技术措施；3）管道尺寸要求与制作尺寸扣减方法；4）现场施工所必须具备的施工条件要求；5）

15、成品保护措施及施工考前须知；6）平安文明生产要求。1.1.3 试验检验及设备调试工作方案工作方案表1.1.4 样板制作方案1）火灾自动报警系统样板制作方案表1.2 现场准备1.2.1 临时用水、电的接入与施工工程组在工程开工前应仔细核算临时用水、用电量,根据总图及管网综合图确定水（电）接入点、用水（电）点、管路（线）走向、铺设方式；其水、电布置应防止与未来建筑物、地下地上管线、场地整平等干预。工程组办理临时用水、用电手续。临时用水管线施工前的技术交底，确认坐标点前方可放线施工。管线施工完，必须合检查验收，合格后允许通水。施工临时用电必须按指定回路，将电源接至各指定位置的配电箱，严禁将负荷直接接

16、入变压器。配电箱必须悬挂明显的指示牌，并派专业电工管理。当电缆埋地穿越道路时，要加保护管，以免造成漏电、伤人事故。1.2.2 临时设施位置及施工根据总图及管网综合图确定工地办公室、职工宿舍、厕所、施工材料堆放及加工场地位置。修好必要的临时施工道路（临时道路应考虑到未来做正式道路时可以利用），做好地面排水系统。临时设施的布置要恰当合理、节约材料、减少交叉、便于施工。特别应注意防止与未来建筑物1包括围墙）、地下地上管线的干预而导致工期延误、设施迁移等问题及费用的发生。1.2.3 准备针对本工程的情况，我公司做了充足的资金是本工程得以顺利完成的保障，为此公司将把本工程作为重点工程予以大力支持。1)配

17、备专业会计师为本工程筹措资金，从各个渠道、各个环节，保证资金需求。2)确保本工程资金专款专用，合理使用工程资金，使每一笔资金都最大限度地发挥作用。3)对涉及材料、机械、人工工资及平安防护措施的资金优先保证，做到支付及时，绝不影响工程进度。2、资源配置方案2.1 劳动力配置方案2.1.1 劳动力方案表2.1.2 劳动力选择劳动力是施工过程中的实际操作者，是施工质量、进度、平安、文明施工的直接保证者。我公司选择劳动力的原那么是：具有良好的质量、平安意识，具有较高的技术等级，并有相类似工程施工经验的人员。2.1.3 劳动力划分划分为三类：第一类为专业技术性较强的技术工种，包括电工、焊工等，这些人员必

18、须持证上岗；第二类为普通技术工种，包括油漆等，以有类似施工经验的人员组建；第三类为非技术工种，为后勤人员和一些施工劳务人员。进场人员均具有一定素质。2.1.4 劳动力资历参与本工程施工的人员均属本公司正式职工，曾参与公司多项大型电厂工程施工，质量过硬、经验丰富，与工程部合作协调，自身纪律严明，服从指挥。2.1.5 劳动力安排保证措施1)劳动力的管理劳动力的管理是企业管理的重要组成局部，也是工程管理的重要组成局部。劳动力管理的任务是在工程施工过程中，对有关劳动力进行方案、决策、组织、指挥、监督和调度，从而协调职工的工作，充分发挥职工的积极性，不断提高其劳动生产率。(1)充分挖掘劳动资源，合理安排

19、和节约使用劳动力。(2)正确对待定额，正确处理国家、集体和劳动者个人的利益关系，充分调动广阔职工的积极性。(3)按劳动力使用方案，合理、节约、控制使用劳动力，改善劳动组织，完善劳动的分工和协作关系，制订劳动力调配管理方法，挖掘劳动潜力。(4)建立健全劳动定额管理制度，确定合理定额水平，监督劳动定额的使用。(5)合理执行工资制度，控制工资限额，搞好工资分配，正确掌握奖惩制度。(6)编制劳动力方案，确定方案期内劳动力的需要量，随着施工过程的进展合理调整劳动力，保证劳动力的协调和合理使用。2)提高劳动生产率的措施(1)开展科学研究，促进技术进步。全面开展科学研究工作，促进施工技术的进步。(2)提高管

20、理水平，科学的组织生产.(3)改善劳动组织，建立相应的劳动组织，形成有利于个人技术的发挥，以及工种之间的分配和协作的机制，建立岗位责任制，以促进劳动生产率的提高。(4)提高职工的科学技术水平和技术熟练程度。2.1.6 劳务分包无劳务分包情况，现场施工人员均为我公司直接领导施工队伍。2.2 物资配置方案2.2.1 施工机械、设备配置方案1）选配原那么（1）根据本工程的特点与布局来选择机械设备类型。（2）根据本工程的工期、工程量的大小和所采用的施工方法来选择施工机械设备的类型和数量。（3）所选用的机械设备既要满足施工生产的需要，又要尽量降低本钱。（4）所有机械设备全部选用性能完好的机械设备。2）施

21、工机械设备的合理作用（1）定人定机，实行机械使用、保养责任制，将机械设备的使用效益与个人经济利益联系起来。（2）实行机操人员持证上岗制度。特种设备的机操人员必须持有有效的特种设备操作证作业。3）施工机械设备的保养和养护（1）机操人员要严格执行机械设备操作规程和机械设备维护保养制度，按时进行设备维护保养。（2）机操工要坚持“清洁、紧固、调整、润湿、防腐”十字作业，填写运转和日常检查记录。运转中发出异常，要及时停机检修，不得带病运转作业。（3）机械设备要杜绝“三违”（违章操作、违章指挥、违反劳动纪律）现象，确保机械设备按规程和使用说明书要求作业。4）施工工器具进场方案根据现场施工和进度方案的要求，

22、编制施工机具需用量方案，并以此为依据组织施工机具及时进场。拟投入工器具一览表如下：5）计量、测量和检验仪器配置方案拟投入计量、测量和检验仪器一览表如下:序号仪器设备名称型号规格数量国别产地制造年份己使用台时数用途备注1秒表4中国20153试验与检验量程不小于15min精度:0.1s2卷尺4中国20153试验与检验量程不小于30m精度：Imm3游标卡尺4中国20153试验与检验量程不小于150mm精度：0.02mm4钢直尺4中国20153试验与检验量程不小于50Cm精度：Imm5直角尺4中国20153试验与检验主要用于对消防软管卷盘的检查6电子称1中国20151试验与检验量程不小于30kg7测力

23、计2中国20151试验与检验量程:50N500N精度：0.5%8强光手电6中国20154试验与检验警用充电式，LED冷光源9激光测距仪4中国20153试验与检验量程不小于50m精度：3mm10数字照度计4中国20153试验与检验量程不小于2000IX精度：土5%11数字声级计4中国20153试验与检验量程：30dB-130dB精度：1.5dB12数字风速计4中国20153试验与检验量程:0ms-45ms精度：3%13数字微压计2中国20151试验与检验量程：0Pa3000Pa精度：3%具有清零功能，并配有检测软管14数字温湿度计2中国20151试验与检验用于环境温湿度检测15超声波流量计2中国

24、20151试验与检验测量管径范围：Omm300mm精度：1%16数字坡度仪1中国20151试验与检验量程：090精度：0.117垂直度测定仪2中国20151试验与检验量程：Omm500mm精度：士0.2m18消火栓测压接头4中国20153试验与检验压力表量程：0MPa-1.6MPa精度：1.6级19喷水末端试水接头4中国20153试验与检验压力表量程：0MPa-1.6MPa精度：L6级20防爆静电电压表1中国2015-试验与检验量程：0KV-30KV精度：10%21接地电阻测量仪3中国20152试验与检验量程:0Q1000Q精度：2%22绝缘电阻测量仪3中国20152试验与检验量程：IMC2O

25、OOMC精度：2%23数字万用表4中国20153试验与检验可测量交直流电压、电流、电阻、电容等24感烟探测器功能试验器4中国20153试验与检验检测杆高度不小于2.5m加配聚烟罩，内置电源线；连续工作时间不低于2ho25感温探测器功能试验器4中国20153试验与检验检测杆高度不小于2.5m,内置电源线；连续工作时间不低于2ho26线型光束感烟探测器滤光片1中国20151试验与检验减光值分别为0.4dB和10.0dB各一片；具备手持功能。27火焰探测器功能试验器1中Ikl20151试验与检验红外线波长大于等于850mm紫外线波长小于等于280mm检测杆高度不小于2.5m。28漏电电流检测仪2中国

26、20151试验与检验量程：0A-2A精度：0.1mA29超声波泄漏检测仪1中国2015-试验与检验用于可燃气体、液体泄漏检查30便携式可燃气体检测仪2中国20151试验与检验可检测一氧化碳、氢气、氨气、液化石油气、甲烷等可燃气体浓度31数字压力表2中国20151试验与检验量程：0MPa-20MPa精度：0.4级具有清零功能32细水雾末端试水装置2中国20151试验与检验压力表量程：OMPa20MPa精度：0.4级注：1、其它常用五金工具、电工工具等，按照实际需要配备。2.2.2材料设备采供方案首先工程经理对施工现场应有全盘的施工安排和周密的方案，做到在保证质量、工期的同时制定每日、每周的安排方

27、案，对机具、材料的进场提出意外应急方案，并提前制定应急措施。D材料方面(1)材料采购方案一般提前1520天提出，并提前需找货源及询价，做到不因材料采购而影响工期，公司仓库对各种材料应有一定储藏，假设在施工中某种材料不能及时到现场时,应千方百计、多方了解向有关单位及时联系和购置，以保证工期、质量，确保材料能及时进场。(2)公司向工程提供合格供货商名录，在各项工程施工半月前，现场材料组，尤其是采购人员需与业主一起落实好厂家货源，提前提供样品，给业主和设计单位确认，采用“货比三家”比质、比价、比效劳的原那么进行运作，特别是所用消防设备要资料齐全，确保工程质量，一旦出现短缺，应立即另找第二家或第三家，

28、如还有困难时可与我公司的物资供给公司联系，启动多点来形成多渠道的物资供给网络。(3)场外材料、半成品的储藏量应比实际需用量多一些。(4)对业主提供的物资供给单位进行有效的控制，使其能满足施工需要，在合同中规定双方的责任，将业主提供的物资列入采购方案，按规定对其进行验证、储存和保管，出现问题加以记录和及时处理。(5)产品标识与可追溯性管理严格按照公司GBT19001-2000程序文件运作，做到材料采购、验收、检验、使用等环节的可追溯性。对材料在记录上和实物上进行标识，对重要材料还要记录，跟踪其使用部位，对施工过程在记录上和实物上标识，特殊工序还要记录、跟踪其使用部位。(6)原材料的验收及试验材料

29、优劣直接关系到工程质量的好坏，为此各种原材料进场必须有出厂合格证。材料进场后必须检验合格方可使用，施工工地设专职检验员，及时将各种材料送检，经检验不合格的材料及时封存退货。(7)搬运和预防措施管理，对施工材料的搬运、储存、保管和交付进行严格控制，防止其损坏或变质。(8)加强施工的预见性，所有材料及半成品供给应较实际进度提前2)机具、设备方面(1)施工阶段的机具，应根据所需用量方案，再附加一定的备用量。(2)使用频率较高的机具需配备足够的易损零部件或总成件,保证随时发现问题随时修理，以满足施工需要，如我单位不能保证某种机具及时到场，采用到别的单位进行租赁的方法解决。(3)现场施工机具设备的管、用

30、养、修由专人负责，一旦出现问题，必须及时抢修。总之，工程经理部应急工程之所急，想工程之所想，应做到广开门路、有备无患、千方百计,掌握市场的材料、机具、设备相等信息，以确保工程顺利施工。五、施工方法及工艺要求1、火灾自动报警系统施工方法及工艺要求1.1 一般规定1.1.1 火灾自动报警系统施工前，应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑说明等必要的技术文件。1.1.2 火灾自动报警系统施工过程中，施工单位应做好施工（包括隐蔽工程验收）、检验（包括绝缘电阻、接地电阻）、调试、设计变更等相关记录。1.1.3 火灾自动报警系统施工过程结束后，施工方应对系统的安装质量进行全数检

31、查。1.1.4 火灾自动报警系统竣工时，施工单位应完成竣工图及竣工报告。1.2 施工准备1.2.1 设备、材料要求1设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。火灾自动报警系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识。2火灾自动报警系统的主要设备应是通过国家认证（认可）的产品。产品名称、型号、规格应与检验报告一致。3火灾自动报警系统中非国家强制认证（认可）的产品名称、型号、规格应与检验报告一致。4火灾自动报警系统设备及配件外表应无明显划痕、毛刺等机械损伤，紧固部位应无松动。5火灾自动报警系统设备及配件的规格、型号

32、应符合设计要求。6主要材料进场检验结论应有记录，确定满足设计及标准规定，才能在施工中使用。7依法定程序批准进入市场的材料进场验收，除符合标准规定外，应提供安装、使用、维修和试验要求等技术文件。8电线、电缆应符合以下规定1）按批检查合格证，合格证有生产许可证编号，按标准标准生产的产品有平安认证标志；2）外观检查：包装完好，抽检的电线绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标；3）按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径，线芯直径误差不大于标称直径的1%。常用的BV型绝缘电线的绝缘层厚度不小于下表规定。序号1234567891

33、011121314151617电缆芯线标称截面积（mm:）1.52.54610162535507095120150185240300400绝缘层理度规定值（mm）0.70.80.80.81.01.01.21.21.41.41.61.61.82.02.22.42.64）对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质的试验室检测。9导管应符合以下规定：1）按批查验合格证2）外观检查：钢导管无压扁、内壁光滑。非镀锌钢导管无严重锈蚀，按制造标准油漆出厂的油漆完整；镀锌钢导管镀锌层覆盖完整、外表无锈斑；绝缘导管及配件不碎裂、外表有阻燃标记和制造厂标。3）按制造标准现场抽样检测导管的管

34、径、壁厚及均匀度。对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。10型钢和电焊条应符合以下规定：1）按批查验合格证和材料证明书；有异议时，按批抽样送有资质的试验室检测；2）外观检查：型钢外表无严重锈蚀，无过度扭曲、弯折变形；电焊条包装完整，拆包抽检，焊条尾部无锈斑。11电缆桥架、线槽应符合以下规定：1）查验合格证2）外观检查：部件齐全，外表光滑、无变形；钢制桥架涂层完整，无锈蚀；1.3 系统布线13.1 工序的交接确认1电缆桥架安装和桥架内电缆敷设应按以下程序进行：1）测量定位，安装桥架的支架，经检查确认，才能安装桥架；2）桥架安装检查合格，才能敷设电缆；3）电缆敷设前绝缘

35、测试合格，才能敷设；4）电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。2电缆在沟内、竖井内支架上敷设应按以下程序进行：D电缆沟、电缆竖井内的施工临时设施、模板及建筑废料等去除，测量定位后，才能安装支架；2）电缆沟、电缆竖井内支架安装及电缆导管敷设结束，接地（PE）或接零IPEN）连接完成，经检查确认，才能敷设电缆；3）电缆敷设前绝缘测试合格，才能敷设；4）电缆交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。3电线导管、电缆导管和线槽敷设应按以下程序进行：D除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外，其他场所的非镀锌钢导管内外壁均做防腐处理，

36、经检查确认，才能配管；2）室外直埋导管的路径、沟槽深度、宽度及垫层处理经检查确认，才能埋设导管；3）现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检查确认，才能绑扎上层钢筋和浇捣混凝土；4）现浇混凝土墙体内的钢筋网片绑扎完成，门、窗等位置已放线，经检杳确认，才能在墙体内配管；5）被隐蔽的接线盒和导管在隐蔽前检查合格，才能隐蔽；6）在梁、板、柱等部位明配管的导管套管、埋件、支架等检查合格，才能配管；7）吊顶上的点位及电气器具位置先放样，且与土建及各专业施工单位商定，才能在吊顶内配管；8）顶棚和墙面的喷浆、油漆或壁纸等根本完成，才能敷设线槽、槽板。4电线、电缆穿管及线槽敷线应按以下

37、程序进行：1）接地（PE）或接零（PEN）及其他焊接施工完毕，经检查确认，才能穿入电线或电缆以及线槽内敷线；2）与导管连接的柜、屏、台、箱、盘安装完成，管内积水及杂物清理干净，经检查确认，才能穿入电线、电缆；3）电缆穿管前绝缘测试合格，才能穿入导管；4）电线、电缆交接试验合格，且对接线去向和相位等检查确认，才能通电。5电缆头制作和接线应按以下程序进行：D电缆连接位置、连接长度和绝缘测试经检查确认，才能制作电缆头；2）控制电缆绝缘电阻测试和校线合格，才能接线；3）电线、电缆交接试验和相位核对合格，才能接线。电线导管、电缆导管和线槽敷设火灾自动报警系统的传输线路应采用金属管、可挠（金属）电气导管、

38、Bl级以上的刚性塑料管或封闭式线槽保护。金属的导管和线槽必须接地或接零可靠，并符合以下规定：1镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；2当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；3金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地或接零干线连接；4非镀锌金属线槽间连接板的两端跨接铜芯接地线,镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。金属导管严禁对口熔焊连接；镀锌或

39、壁厚小于等于2mm的钢导管不得套管熔焊连接。13.2.4防爆导管不应采用倒扣连接;当连接有困难时,应采用防爆活接头,其接合面应严密。当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于MlO的水泥砂浆抹面保护，保护层厚度大于ISmm0线路暗敷设时，应采用金属管、可挠（金属）电气导管、Bl级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护厚度不宜小于30mm；线路明敷设时，应采用金属管、可挠（金属）电气导管或封闭式线槽保护。矿物绝缘类不燃性电缆可直接明敷设。敷设在多尘或潮湿场所管路的管口和管子连接处，均应做密封处理。管路超过以下长度时，应在便于接线处装设接线盒：1管子长度每超过30m,无

40、弯曲时；2管子长度每超过20m,有1个弯曲时；3管子长度每超过IOm,有2个弯曲时；4管子长度每超过8m,有3个弯曲时。金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内、外侧均应套锁母。塑料管入盒应采取相应固定措施。明敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mmo线槽敷设时，应在以下部位设置吊点或支点：1线槽始端、终端及接头处；2距接线盒0.2m处；3线槽转角或分支处；4直线段不大于3m处。线槽接口应平直、严密，槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启。室外埋地敷设的电缆导管，埋深不应小于07m壁厚小于等于2mm的

41、钢电线导管不应埋设于室外土壤内。室外导管的管口应设置在盒、箱内。所有管口在穿入电线电缆后应做密封处理0电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合下表规定。金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的根底面5080mm暗配的导管，埋设深度与建筑物、构筑物外表的距离不应小于15mm；明配的导管应排列整齐，固定点均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150500mm范围内设有管卡，中间直线段管卡的最大距离应符合下表规定：线槽应安装牢固，无扭曲变形，

42、紧固件的螺母应在线槽外侧。防爆导管敷设应符合以下规定：1导管间及与设备、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯；2安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。金属、非金属柔性导管敷设应符合以下规定：1从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路，当采用金属软管保护时，其长度不应大于2m02可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；3可挠性金属导管和金属柔性导管不能做接地或接零的接续导体.管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，

43、并留有适当余量。电线、电缆穿管和桥架、线槽敷线1.3.3.1一般规定1火灾自动报警系统的传输线路和5OV以下的供电的控制线路，应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。采用交流220V/380V的供电和控制线路，应采用电压等级不低于交流450V/750V的铜芯绝缘导线或铜芯电缆。2火灾自动报警系统传输线路的线芯截面面积不应小于下表的规定。3火灾自动报警系统的供电线路和传输线路设置在室外时，应埋地敷设。4火灾自动报警系统的供电线路和传输线路设置在地（水）下隧道或湿度大于90%的场所时，线路及接线处应做防水处理。5火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯

44、电线电缆，报警总线、消防应急播送和消防专用等传输线路应采用阻燃或阻燃耐火电线电缆。桥架内电缆敷设应符合以下规定：1大于45度倾斜敷设的电缆每隔2m处设固定点；2电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理；3电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5-10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于下表规定。4电缆的首端、末端和分支处应设标志牌。电缆沟内和电缆竖井内电缆敷设1火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置受条件限制必须合用时，应将火灾自动报警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。1金属电缆支架、电缆导管必须接地或接零可靠；2电缆敷设严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷；3电缆支架安装应符合以下规定：D当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150200mm;电缆支架最下层至沟底或地面的距离不小于50100mm;2）当设计无要求时，电缆支架层间最小允许距离符合下表的规定：3）支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。4电缆在支架上敷设，转弯处的最小允许弯曲半径应符合下表的规定：5电缆敷设固定应符合以下规定：D垂直敷设或大于45度倾斜
