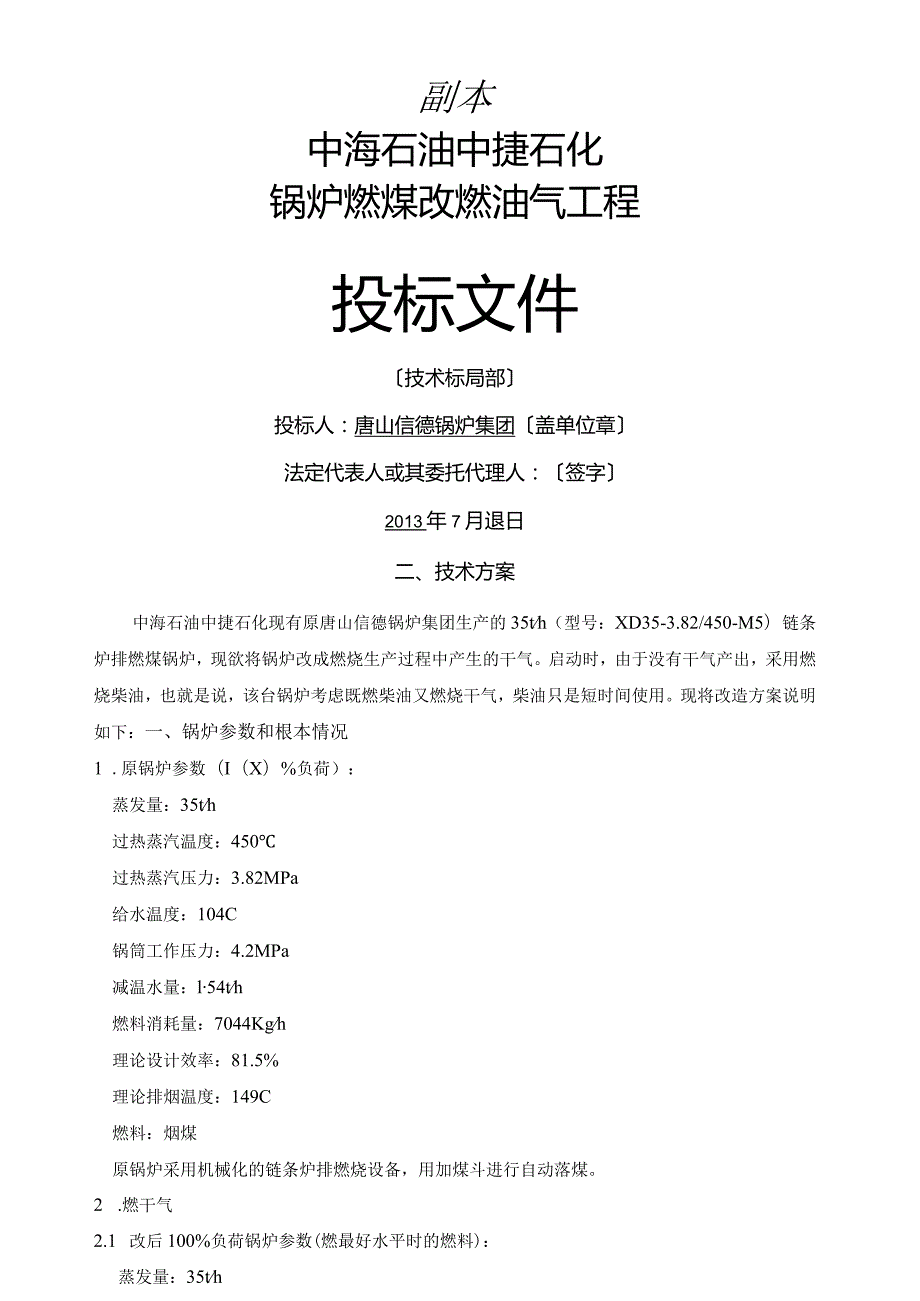

1、副本中海石油中捷石化锅炉燃煤改燃油气工程投标文件技术标局部投标人：唐山信德锅炉集团盖单位章法定代表人或其委托代理人：签字2013年7月退日二、技术方案中海石油中捷石化现有原唐山信德锅炉集团生产的35th（型号：XD35-3.82/450-M5）链条炉排燃煤锅炉，现欲将锅炉改成燃烧生产过程中产生的干气。启动时，由于没有干气产出，采用燃烧柴油，也就是说，该台锅炉考虑既燃柴油又燃烧干气，柴油只是短时间使用。现将改造方案说明如下：一、锅炉参数和根本情况1 .原锅炉参数（I（X）%负荷）：蒸发量：35th过热蒸汽温度：450过热蒸汽压力：3.82MPa给水温度：104C锅筒工作压力：4.2MPa减温水量

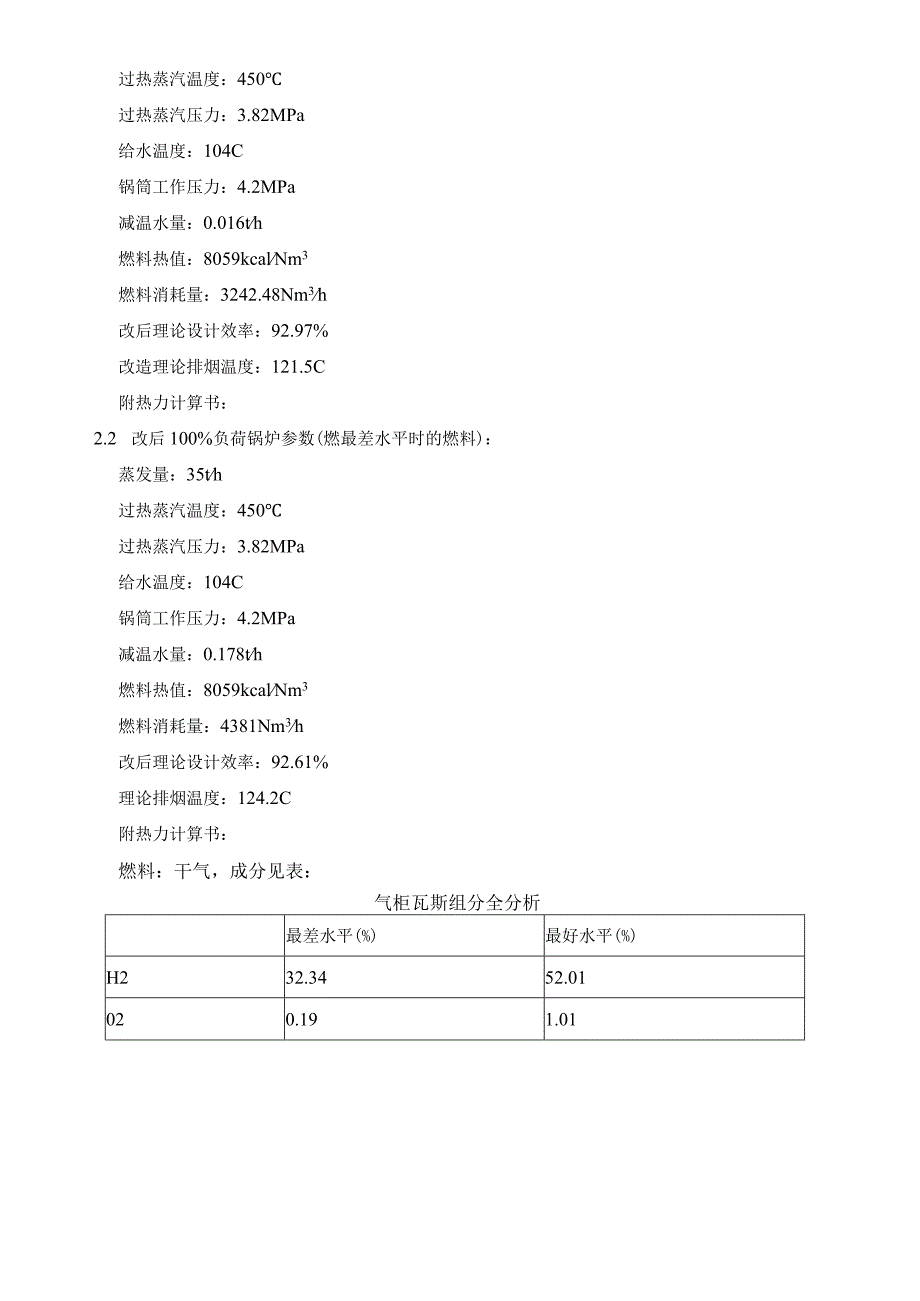

2、l54th燃料消耗量：7044Kgh理论设计效率：81.5%理论排烟温度：149C燃料：烟煤原锅炉采用机械化的链条炉排燃烧设备，用加煤斗进行自动落煤。2 .燃干气2.1 改后100%负荷锅炉参数(燃最好水平时的燃料)：蒸发量：35th过热蒸汽温度：450过热蒸汽压力：3.82MPa给水温度：104C锅筒工作压力：4.2MPa减温水量：0.016th燃料热值：8059kcalNm3燃料消耗量：3242.48Nm3h改后理论设计效率：92.97%改造理论排烟温度：121.5C附热力计算书：2.2 改后100%负荷锅炉参数(燃最差水平时的燃料)：蒸发量：35th过热蒸汽温度：450过热蒸汽压力：3

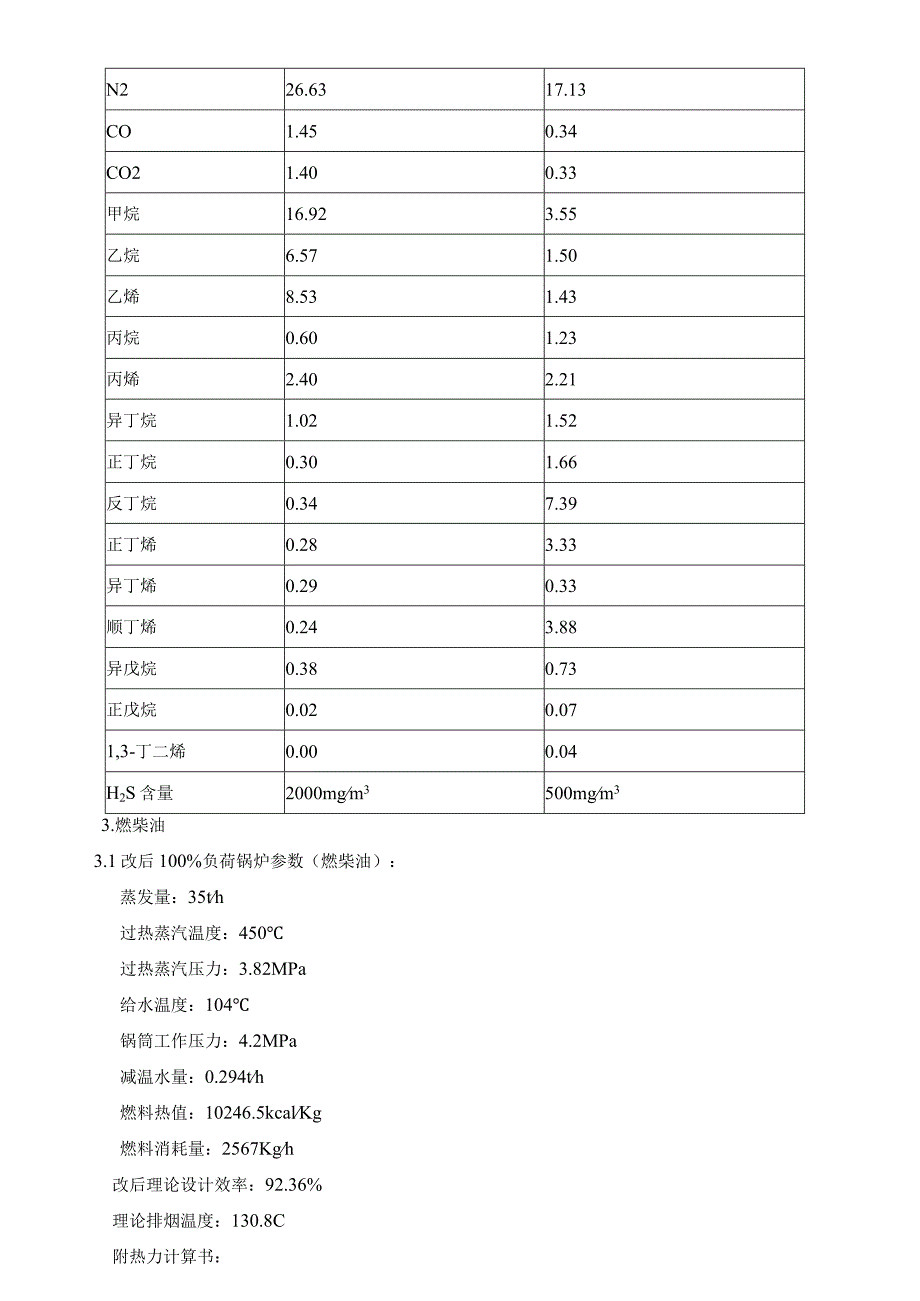

3、82MPa给水温度：104C锅筒工作压力：4.2MPa减温水量：0.178th燃料热值：8059kcalNm3燃料消耗量：4381Nm3h改后理论设计效率：92.61%理论排烟温度：124.2C附热力计算书：燃料：干气，成分见表：气柜瓦斯组分全分析最差水平(%)最好水平(%)H232.3452.01020.191.01N226.6317.13CO1.450.34CO21.400.33甲烷16.923.55乙烷6.571.50乙烯8.531.43丙烷0.601.23丙烯2.402.21异丁烷1.021.52正丁烷0.301.66反丁烷0.347.39正丁烯0.283.33异丁烯0.290.33
4、顺丁烯0.243.88异戊烷0.380.73正戊烷0.020.071,3-丁二烯0.000.04H2S含量2000mgm3500mgm33.燃柴油3.1改后100%负荷锅炉参数（燃柴油）：蒸发量：35th过热蒸汽温度：450过热蒸汽压力：3.82MPa给水温度：104锅筒工作压力：4.2MPa减温水量：0.294th燃料热值：10246.5kcalKg燃料消耗量：2567Kgh改后理论设计效率：92.36%理论排烟温度：130.8C附热力计算书：根据热力计算，改燃干气且满负荷运行后排烟温度约120C,过热蒸汽温度能到达额定参数，但减温幅度较小。但如果不在满负荷状态运行时，燃干气时减温水量减小至
5、0Kgho且在此情况下运行排烟温度降进一步降低，应考虑酸露点腐蚀。为此，我们考虑在空气预热器处设置旁路风道，在低负荷运行时可以将旁路风道翻开或翻开一局部，以提高排烟温度，从而可以减小由于烟气温度低导致的烟气对尾部烟气通道的影响。经烟风阻力计算，原引风机、鼓风机的风压和风量满足要求，可以使用。二、设计、制造及验收标准锅炉平安技术监察规程TSGGOOOl锅炉房设计标准GB50041燃油（气）燃烧器平安技术规那么TSGZBOOl工业锅炉通用技术条件JB/T10094锅炉安装工程施工及验收标准GB50273工业金属管道工程施工质量验收标准GB50184现场设备、工业管道焊接工程施工及验收标准GB502
6、36油罐设计收标准GB50341锅炉大气污染物排放标准GB13271输送流体用无缝钢管GB/T8163工业金属管道工程施工质量验收标准GB50184压力容器GB150.1-4三、燃烧器1.1锅炉选用单台燃烧能力为1400104kCalh的干气、轻柴油两用燃烧器2台。燃烧器技术参数如下：单台燃烧器热负荷：1400X104kCalh燃烧器调节方式：自动比例调节，同时具有手动调节功能。干气燃料压力：2040KPa助燃风压：风压：22.IKPa负荷调节比：1:5燃烧效率：99%排烟等级：林格曼1级烟气含量：氧含量3%（干基）烟气NOX浓度：燃气W160mgn;燃油W300mgm3烟气CO浓度：燃气W9
7、5mgn燃油W125mg?烟尘排放浓度：燃气W50mgm3;燃油WSOmg/rrP燃烧头材质：耐热不锈钢点火方式：高压电子自动点火1.2 燃烧器特点为：121燃烧器设计燃料燃烧稳焰区与喷头保持一定距离，喷头一直处于冷却状态，故喷头寿命长，不结焦，不堵塞，燃烧机性能良好，运行稳定。1.2.2燃烧器在结构设计上满足干气与轻油一个燃烧头燃烧，干气通过燃气管道进入同燃烧头，油枪在燃烧头中间。燃料燃烧充分、效率高、节能显著火焰成形好、规那么,刚毅有力，不发飘，呈蓝色的流股状火焰；123燃烧器燃烧充分、效率高、节能显著；124燃烧器维护简单、使用周期长；125燃烧器对燃料适应性强，操作弹性大。燃烧器采用多
8、喷管预混式燃烧机，燃料与空气在燃烧头就已经混合好组织燃烧，形成火焰后喷入炉膛，而不是在进入炉膛后再混合燃烧。点火枪着火后，燃气沿阀门及管路喷入燃烧头内，经点火枪点燃后与径向旋流、轴向环流、轴向径向小股风均匀混合，呈流股状火焰喷入炉膛。助燃风与燃气在喷口附近迅速混合，从而加速了燃料的燃烧速度，提高燃烧温度，使燃烧完全。能保证燃气着火及时、燃烧稳定、不熄火不脱火、上下负荷调节方便。燃烧器在结构上确保点火燃油气枪可方便单独拆装，以便维护清理。本方案采用PLC控制程序与平安保护,预留上位DCS通讯接口，方式为：TCP/IR采用紫外火焰探测，采用PLC控制器PlD调节控制锅炉蒸汽压力，实行负荷调节。燃烧
9、器燃气调节阀、调风阀单独比例调节。1.3 燃烧及控制系统点火前，熄火或停机后风机自动吹扫炉膛，时间不少于3分钟（可调）。风机与控制盘有平安电气联锁，启动时，只有先启动鼓风机才能翻开燃气快切阀；停炉时，先自动停燃气供给，后停鼓风机，当鼓风机运行中突然停止时，燃气供给自动停止。点火前进行上位机联锁保护、风机联锁保护、危低水位保护、燃气压力保护、阀组检漏、阀位保护，全部通过后才进入下一程序；全程自动火焰检测，随时显示火焰状态，熄火停炉保护；燃气上下压保护，风压压力低保护；燃油压力低保护；平安联锁装置的电源中断自动停炉，故障待机保护报警锁定、保护；双气动阀阀组检漏、阀位保护；以锅炉蒸汽压力为目标，连续
10、自动完成比例式燃料调节和鼓风风量调节，燃烧机调节比1：5；鼓风机断相、过载及短路保护；燃烧器运行信号上传。2.1 控制说明2.1.1 系统构成图：控制系统主要实现燃烧机的燃气、助燃风压力检测、自动吹扫、阀组检漏、自动点火、熄火保护、故障报警停炉的顺序控制和保护，以及蒸汽压力的控制与保护，用户通过仪表和按钮可实现对该系统的参数设定和系统设备的控制。具体控制过程如下：系统启动后，先检测燃气压力，然后启动助燃风机检测助燃风压力并吹扫炉膛,同时进行阀组检漏并阀位检测，全部通过后，到设定时间点燃燃气点火枪，点火成功后翻开主燃气阀。点着火后，燃烧机进入正常工作状态，检测蒸汽压力后采用PlD调节方式，通过调
11、节燃气（燃油）的流量实现对蒸汽压力的控制。平安系统一直跟踪检测火焰信号、燃气压力、风压、锅炉平安运行（水位、蒸汽压力、炉膛压力）信号，如中途熄火或者燃气风压不符合规定值时会自动切断燃气供给，报警并加大风门吹扫炉膛。燃烧机报警后不会自动重新点火，必须人工复位后，查明并去除故障原因才可以进入新一轮点火程序。新一轮的点火程序又会重新重复整个点火过程，确保人员以及设备最大程度的平安。燃烧机转为燃油状态时，通过调节油量来实现对蒸汽压力的控制。系统流程如下所示:除后，在此位置焊接固定燃烧器钢板，将下部导轨拆下后水平安装，铺一层钢板，钢板上面铺20Omm厚硅酸铝纤维毡，再铺130mm厚轻质耐火砖，再铺130
12、mm厚耐火砖，然后从Omm平面砌筑四周炉墙。四周炉墙里面是230mm厚耐火砖，中间100mm厚硅酸铝纤维毡。后面墙砌砖与后拱连接，落渣用钢板密封好。12辅机局部：撤除除尘器，撤除原引风烟道，制作安装新烟道。改造安装鼓风风道，装设旁路风道，将进入炉排的进风口封上，在两侧风道上割开一个孔，直接将风引入燃烧器进风口。1.3 燃烧器燃料管道：干气管道：在燃气管道上装设分液罐和减压装置，并且安装必需的手动阀门。然后将从减压装置引出的干气接入燃烧器的燃气系统上。柴油管道：在柴油管道上装设立式油罐，并且安装必需的手动阀门。然后将从油罐引出的柴油接入燃烧器的燃油系统上。1.4 在前墙布置两个满足锅炉负荷要求的
13、燃烧器。1.5 按锅炉平安技术监察规程中有关规定，增设防爆门，炉膛放置两个、烟道放置一个6500防爆门，以满足燃气锅炉的平安要求。1.6 根据蒸汽锅炉平安技术监察规程要求，在锅炉房内新增设干气泄露报警系统。1.8 在炉体上增设燃烧器燃烧状态监控探头，在主控制室装设22英寸彩色工业电视，以实时监控火焰状况。1.9 报批及技术资料改造前需将有关技术资料及改造方案报锅炉压力容器主管部门审核，并办理开工手续。工程施工完毕后，我公司负责办理相关质量证明文件。该炉由燃煤改成燃气后，锅炉的有关技术资料，我公司将按照燃气锅炉的要求，提供相应的燃气锅炉的说明书、热力及烟风阻力计算汇总等技术资料。四、质量保证1
14、质量保证措施：A纲；公司RR信德产品质量保证体系1S保证吸的要争理和L技术资料和技术工作的实施和评审负责。F.设计控制设计控制要按照程序文件，V设计控制程序执行；产品设计要确保实现合同中规定的各项性能指标；包装设计要确保满足合同中关于产品包装的各项要求；标识设计由工程部和质保部根据有关程序文件中的规定共同制定；G.采购控制采购控制要按照程序文件采购控制程序执行；原材料及外协，外购产品的供货商必须是经评定合格的供货商；H.制造控制制造过程控制安装程序文件生产过程控制程序执行；设备控制按照程序文件设备管理控制程序执行；焊接质量控制按照程序文件焊接控制程序执行；热处理质量控制按照程序文件热处理质量
15、控制程序产品在进行外表防腐处理时应按操作文件，油漆工艺守那么，并作为特殊工序制定出相应的工艺文件。防腐处理完毕必须进行交检；I.检验控制按照合同中对产品的要求，确定出产品检验的标准和标准；检验控制按照程序文件检验和试验控制程序，无损检测控制程序执行；检验员必须做到首件必检；完工检验要有记录；严格进行发货前的检验。G.检验，测量试验设备的控制检验，测量试验设备的控制程序监视和测量装置控制程序执行。K.不合格品的控制生产制造过程中不合格品的控制按照程序文件，不合格品的控制程序执行。1.检验和试验状态的控制产品零件的检验和试验状态的控制按照程序文件标识和可追塑性管理程序执行。M.产品质量记录的控制产
16、品质量记录的控制按照程序文件产品质量记录的控制程序执行。N产品搬运，贮藏，包装，防护和交付的质量控制产品搬运，贮藏，包装，防护和交付的质量控制按照程序文件一15产品防护控制程序执行。O.产品售后效劳质量的控制产品售后效劳质量的控制按照程序文件VA-1912003,售后效劳控制程序效劳及相应的操作文件执行。P.国家锅炉压力容器平安监察机构驻厂监检合同签订后，国家锅炉压力容器平安监察机构将负责对DBT在锅炉设计制造法规、标准的执行驻厂进行现场监督。五、材料管理1.采购控制采购控制要按照程序文件QG/XD0309采购控制程序和QG/XDO3O8供方评定和选择管理标准执行；原材料及外协，外购产品的供货
17、商必须是经评定合格的供货商；2 .材料、零部件验收控制及保管发放执行QG/XD1405采购产品/半成品验收入库和保管发放管理标准、QG/XD0909原材料入厂检验管理标准、QG/XD0603原材料代用控制程序3 .焊接材料管理执行QG/XD0801焊接材料管理制度4 .不合格品的控制执行QG/XD0902不合格品控制程序六、售后效劳承诺我公司以“诚信为本，以德待人”为公司经营理念，为用户提供全天候、全方位的高效优质的售后效劳是本公司立足之本，为此本公司郑重承诺如下产品执行过程中：1 .本公司按照合同条款规定保质、保量，按时将合同货物送到用户指定地点。2 .在工程的执行过程中，密切配合招标方的工
18、作，全质办组织各有关部门配合用户代表，进行生产过程质量见证工作，对用户代表提出的任何意见，及时进行妥善解决，并为其他专业施工单位提供便利条件，对所提出的问题随时做出答复。质保及售后：1 .效劳处派遣工地代表并根据产品技术文件和质量文件,为用户进行完工产品技术交底和技术效劳，并监督产品安装质量；锅炉研究所及其他公司设计部门负责编制提供产品运行、维护说明书，并提供技术交底和技术效劳；效劳处负责组织，及时、有效地处理、纠正用户提出的质量问题，并将有关质量信息反应至全质办；全质办根据用户反应信息组织各有关部门制定并实施纠正措施，防止类似问题的再次发生。2 .主机及辅机设备均按照规定执行保修，“三包”期
19、内的产品发生故障，接到通知8小时内效劳人员到达现场进定行维修。3 .产品三包期满3年内发生一般性故障，我方以收取本钱费标准负责维修；4 .我公司为您提供产品的终身技术效劳；5 .调试及试车，我公司将指派富有运行经验的技术人员到现场指导、配合锅炉的调试及试车，帮助解决开车过程中出现的问题；6 .运行过程中，如发生质量问题，我公司将严格按照合同要求到达现场处理问题。同时应用户要求，我公司将随时提供咨询效劳；7 .我公司拥有自己的配件公司,保证为用户提供及时、最正确的效劳。信德售后效劳的承诺一守时、守约、守信，100%满足您的要求!对机组实行终身跟踪效劳：建立用户档案；聘请信息员，定期反应机组运行情
20、况；定期组织用户访问，加强与用户交流。贯彻信德效劳宗旨，发扬信德效劳精神，做到用户对质量不满意，效劳不停止。我公司拥有自己的配件公司，保证为用户提供及时、最正确的效劳。现场技术效劳现场效劳方案表序号技术效劳内容方窠人月数派出人员;勾成备注职称人数1安装过程中发生的问题（李佳明）安装全过程高级工程师1二人交替在现场2安装过程发生的问题（解金光）安装全过程工程师13安装过程发生的疑难问题（李贵友）遇到难点工程师1临时4安装过程发生的疑难问题（常文利）遇到难点工程师1临时备注：我方派出人员具有以下资质遵守法纪，遵守现场的各项规章制度;有较强的责任感和事业心，按时到位;了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验,能够正确地进行现场指导；身体健康，适应现场工作条件。培训方案表序号培训内容方案人月数培训教师构成地点备注1锅炉根本原理20人Xl日供方技术人员需方现场免费2锅炉性能特点20人Xl日供方技术人员需方现场免费3锅炉操作理论20人Xl日供方技术人员需方现场免费1锅炉现场操作培训20人Xl日供方技术人员需方现场免费
