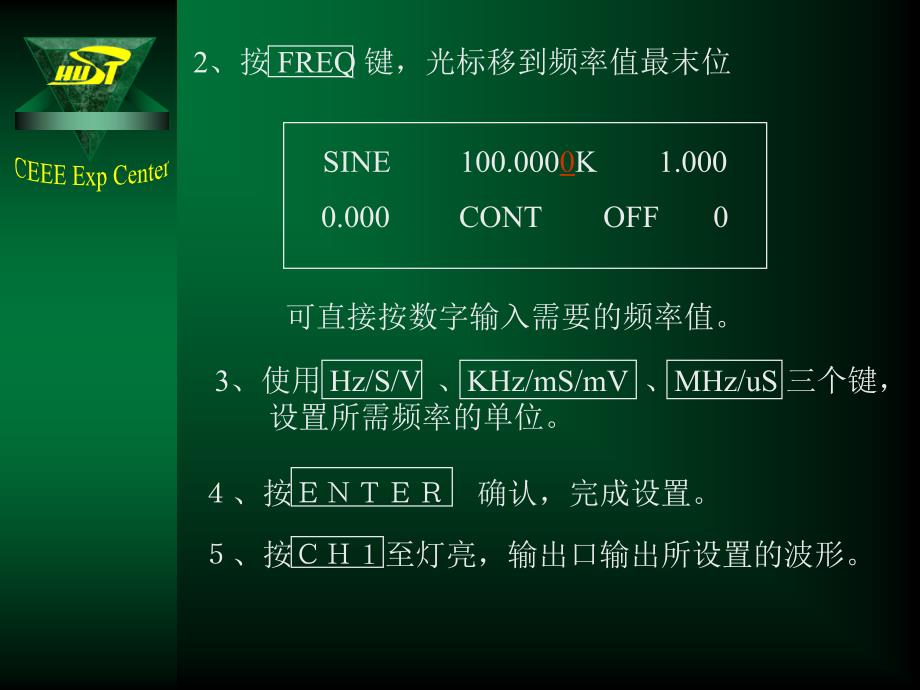

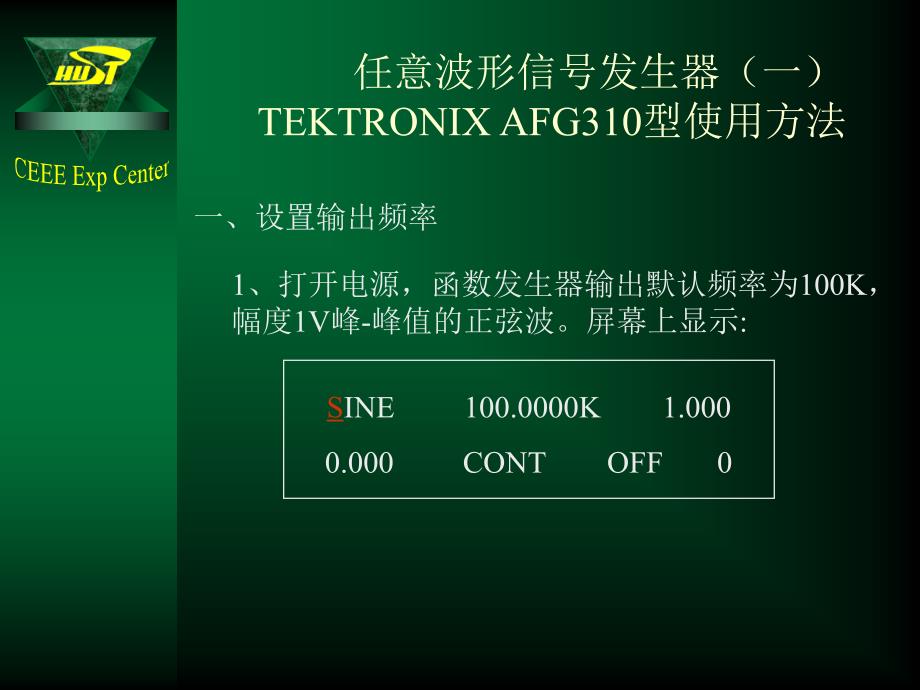

1、仪器的基本使用方法 任意波形信号发生器(一)TEKTRONIX AFG310型使用方法一、设置输出频率1、打开电源,函数发生器输出默认频率为100K,幅度1V峰-峰值的正弦波。屏幕上显示:SINE 100.0000K 1.0000.000 CONT OFF 0 2、按 FREQ 键,光标移到频率值最末位SINE 100.0000K 1.0000.000 CONT OFF 0可直接按数字输入需要的频率值。3、使用 Hz/S/V 、KHz/mS/mV 、MHz/uS 三个键,设置所需频率的单位。、按确认,完成设置。、按至灯亮,输出口输出所设置的波形。1、打开电源,函数发生器输出默认频率为100K,
2、幅度1V峰-峰值的正弦波。屏幕上显示:SINE 100.0000K 1.0000.000 CONT OFF 0 2、按AMPL 键,光标移到幅度值最末位SINE 100.0000K 1.0000.000 CONT OFF 0 直接输入需要的幅度值。二、设置输出幅度3、使用 Hz/S/V 、KHz/mS/mV 二个键,设置所需 幅值的单位,幅值最小为50mV。、按确认,完成设置。、按至灯亮,输出口输出所设置的波形。三、设置输出波形1、打开电源,函数发生器输出默认频率为100K,幅度1V峰-峰值的正弦波。屏幕上显示:SINE 100.0000K 1.0000.000 CONT OFF 02、按下 FUNC,光标在SINE的首字母下,按 两个键,选择所需的波形:SQUA方波 TRIA 三角波 RAMP斜波 PULS 脉冲、按确认,完成设置。、按至灯亮,输出口输出所设置的波形。
