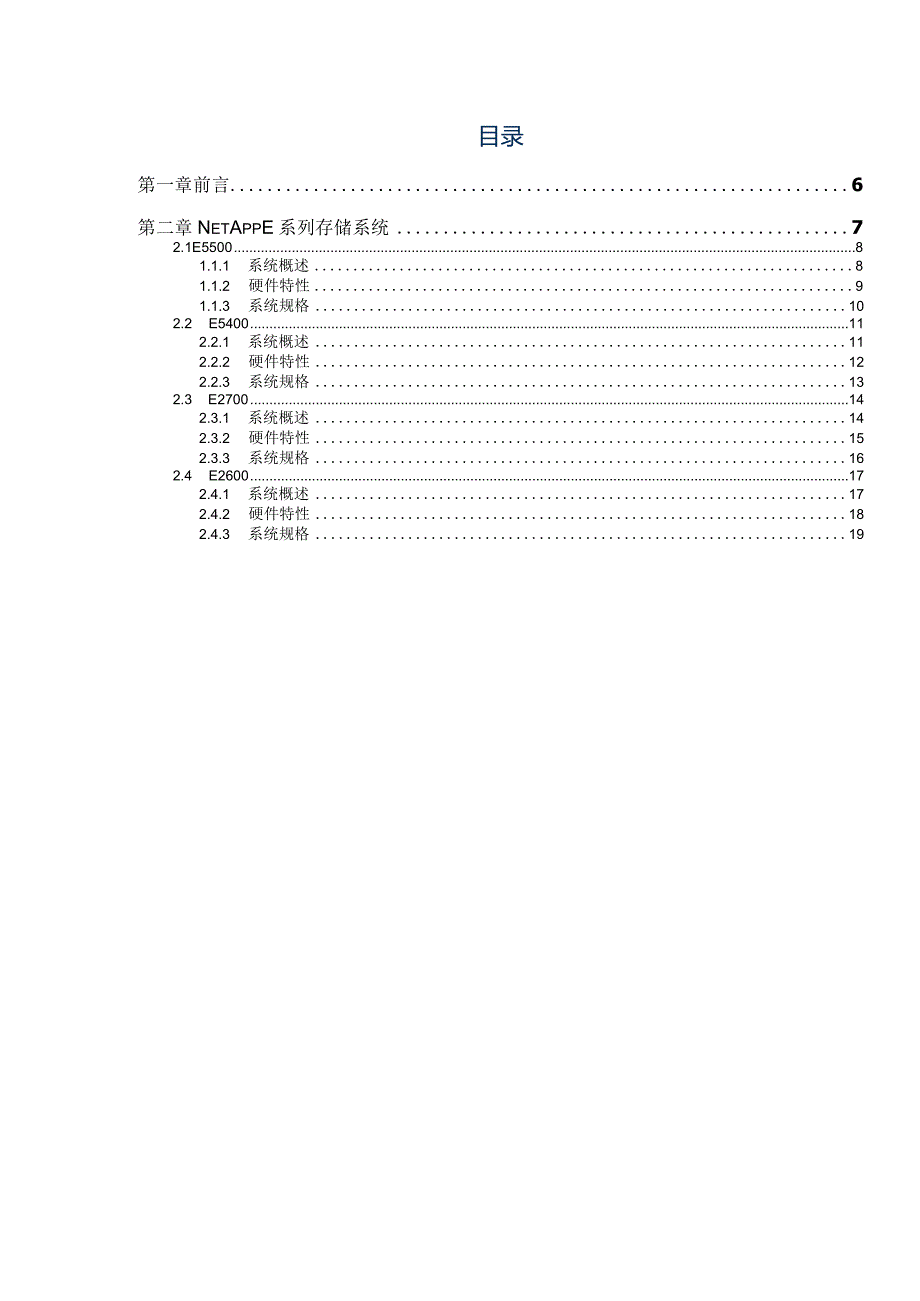

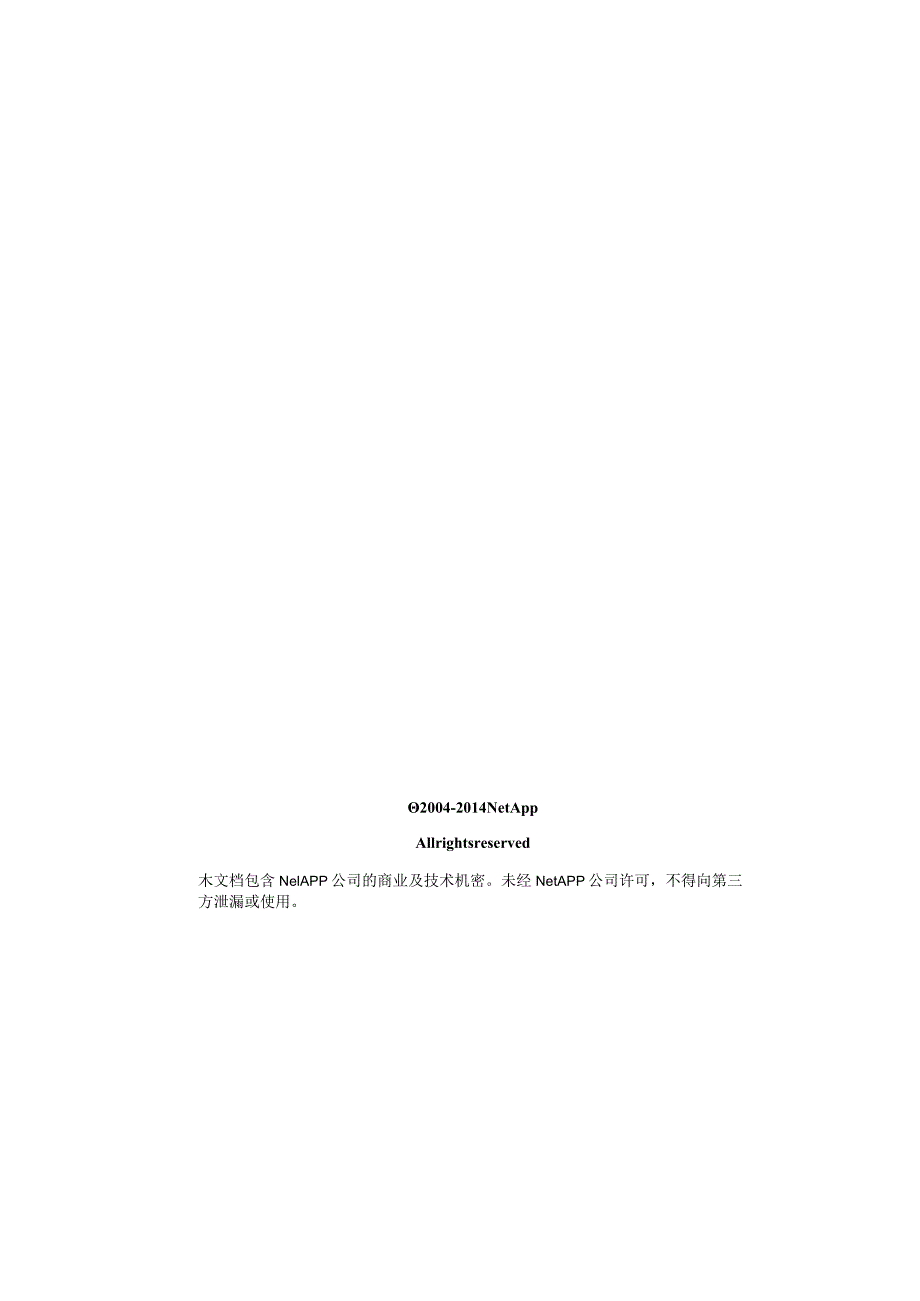

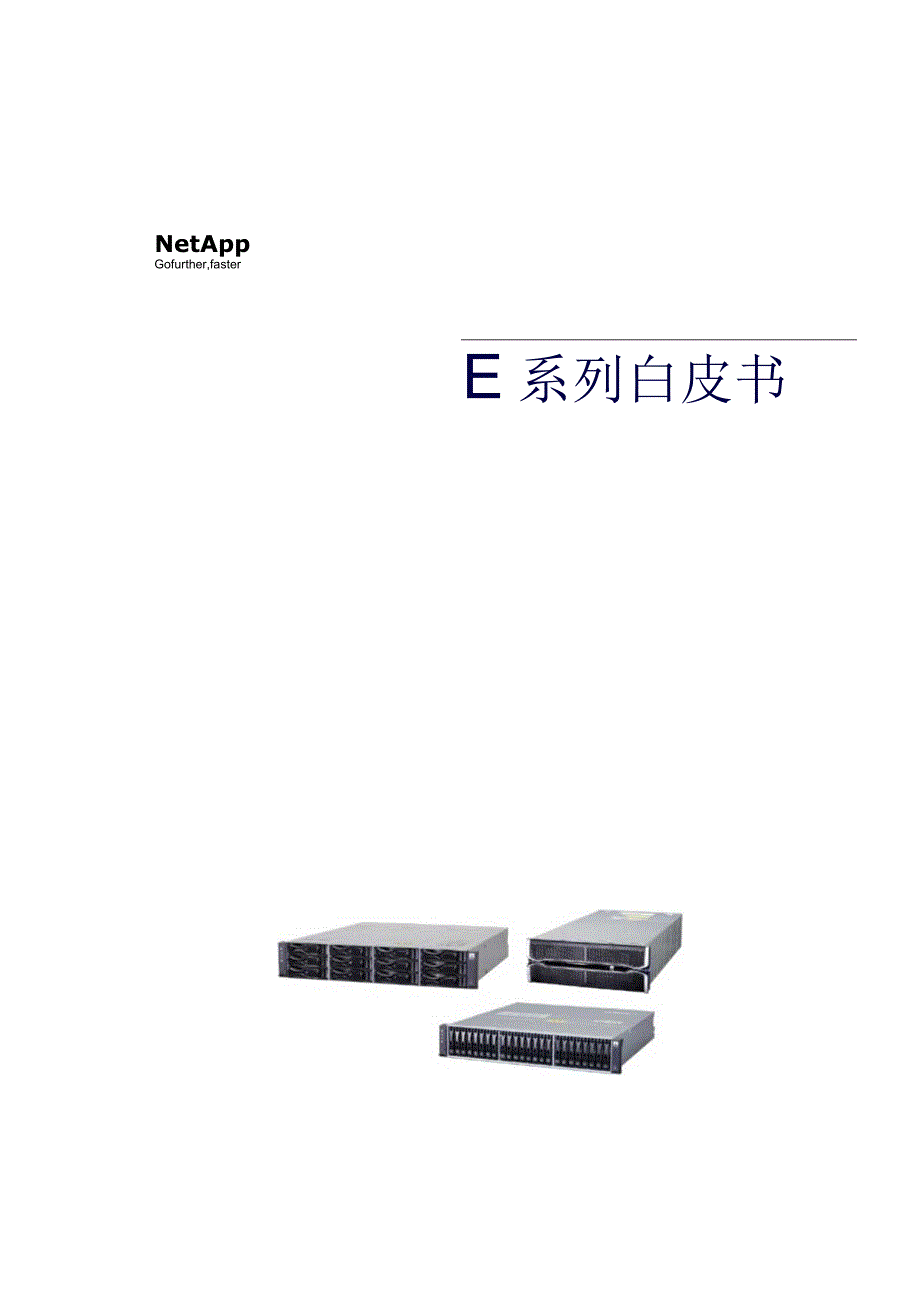

1、NetAppGofurther,fasterE系列白皮书2004-2014NetAppAllrightsreserved木文档包含NelAPP公司的商业及技术机密。未经NetAPP公司许可，不得向第三方泄漏或使用。目录第一章前言6第二章NetAppE系列存储系统72.1E550081.1.1 系统概述81.1.2 硬件特性91.1.3 系统规格102.2 E5400112.2.1 系统概述112.2.2 硬件特性122.2.3 系统规格132.3 E2700142.3.1 系统概述142.3.2 硬件特性152.3.3 系统规格162.4 E2600172.4.1 系统概述172.4.2 硬件
2、特性182.4.3 系统规格19前言本文档介绍NetApp公司的E系列产品的相关细节。NetApp公司1992年成立于美国的SImnyVaIe,是一家跨国性高科技公司，专业从事数据管理与网络存储设备的生产、开发及销售业务，现今已发展为在全球拥有150多家分支机构，员工超过12,000人，年收入超过62亿美元的财富500强成员。公司是网络数据存储解决方案的市场领导者，其开发的可提升IT效率和灵活性的存储和数据管理解决方案，可帮助客户实现持续的资源利用以及更快速的业务发展。自1992年成立至今，NetAPP帮助各种规模的企业比竞争对手更快、更经济地实现创新，以获得竞争优势。在全球范围内，服务提供商
3、借助基于NetAPP的服务，为超过10亿的客户提供支持。在NetAPP的帮助下，媒体公司可将想象力与业绩发挥到极致。互联网公司使用我们的灵活存储架构，可以满足数据增长和客户对新服务的需求。游戏公司使用NetApp存储系统获得先发优势。银行和金融巨头依赖NetAPP来存储、维护、保护和提供其业务关键型数据。公司以文化优势吸引着业内最优秀的人才，为我们客户的成功而努力工作。因此，我们多次荣登财富杂志公布的美国及世各地“百家最佳雇主”名单。NetApp的E系列存储系统包括存储控制器、磁盘扩展柜以及SANtricity存储操作系统三个部分。该系列具有“管理简单、扩展灵活、可靠安全、性价比高”的特点，非
4、常适合高性能、高带宽需求的环境。第一章NetAppE系列存储系统1.1E55001.1.1系统概述E5500专为满足广泛的需求而设计，它为应用驱动型环境中的运行效率设立了新标准。生成的数据量及数据内在价值持续增长。在当今竞争激烈的环境下，各种规模的组织必须保持高生产率、具备快速响应能力并且具有竞争力。为了满足服务级别协议要求和不断增长的数据需求，组织正在寻找一种更好的方式来提高运营效率，减少数据中心占用空间并维持高可用性，同时力求简单且不超出有限预算范围。NetAPPE5500是高性能存储系统,可满足苛刻的性能和容量需求,而且不会影响精简性和效率E5500专为满足广泛的解决方案需求而设计，所以
5、它同样适用于支持高IoPS混合工作负载和数据库、高性能文件系统和带宽密集型流应用。此外，它凭借全冗余的I/O路径、高级保护特性以及广泛的诊断功能，可确保数据的最高可用性、完整性和安全性。将E55OO的这些高可用性功能与SANmCityDDP和精简配置技术相结合，呈现出的将是一个易于部署和管理的存储解决方案。运行效率NelAPpE5500将大容量带宽性能、高IoPS和极高存储密度等特点集于一身，旨在创建最适合于数据密集型解决方案的系统。将该系统与使用固态磁盘(SOlidS【ateDisk,SSD)缓存的智能缓存分层技术结合使用可实现最佳的运行效率和灵活性。模块化灵活性提供三种不同的磁盘驱动器/控
6、制器架、多种驱动器类型以及一套全面的接口选择，任由您灵活地进行自定义配置以满足不同的性能和容量要求。可使用SSD驱动器来提高性能，也可以使用SSD与旋转介质驱动器混合而成的阵列来满足混合或分层环境的需要。SANtriCity功能支持无忧技术E5500使用了SANtriCity和创新型动态磁盘池(DynamiCDiSkPOolS,DDP),不仅显著简化了存储和数据管理、保护及使用，而且消除了配置RAlD组和热备件的复杂性。E55OO存储系统延续了NetAPPE系列一贯的均衡性能，可支持任何工作负载。富性能文件系统和数据密集型带宽应用程序得益于E5500维持高读写吞吐量的能力，而数据库驱动型事务性
7、应用程序则得益于它的高IoPS和低延迟。无论应用程序工作负载有多大，E55OO都能支持最高的运行效率。E55OO提供多种外形规格和驱动器技术选项，全力满足各种要求。可容纳60个驱动器的超高密度磁盘架仅在4U中就支持多达240TB容量，是拥有大量数据且占地面积有限的环境的理想选择。可容纳24个驱动器的磁盘架使用经济高效的2.5英寸驱动器，功耗低且性能密度极高。另外，可容纳12个驱动器的磁盘架特别适合于注重节约成本的组织，在需要部署性能和容量俱佳的驱动器时使用。所有这三种驱动器架都支持E5500控制器，或者能用于扩展以实现优化配置，从而最好地满足性能、容量或成本要求。E55OO存储系统不仅可实现高
8、速数据访问，还能确保对数据的持续访问。E5500以NetAPP20多年的存储开发经验为依托，采用经过现场验证的架构，旨在通过适当的配置和服务计划提供高可靠性和99.999%的可用性。E5500作为E系列家族中的成员，可享受NetAPPAUIoSUPPOrT的主动维护支持。E5500的冗余组件、自动化路径故障转移和在线管理可使组织始终保持高生产率。并且，它的高级保护功能和广泛的诊断功能可提供高级别的数据完整性，此外还提供“数据保证(TlO-PI)功能防止系统受静默驱动器错误的影响。1.1.2硬件特性E5560E5524E5512最大原始容量1.54PB1.47PB1.54PB最大磁盘驱动数384
9、384384控制器外形规格在4U机箱中配备双（两个）控制器和60个驱动器在2U机箱中配备双（两个）控制器和24个驱动器在2U机箱中配备双（两个）控制器和12个驱动器内存24GB(8)16GbFC(4)40GbInniBand(8)10GbiSCSI(8)6GbSAS支持的磁盘架DE66（X）（4U、60个驱动器）DE5600（2U、24个2.5英寸驱动器）DE1600（2U、12个3.5英寸驱动器）支持的驱动器类型2/3/4TBNL-SAS7.2kFDE/非FDE600/900GB,】.2TBSASIOkFDE/非FDEgOoGBSSD非FDE600/900GB,1.2TBSASlOkFDE/
10、非FDE800GBSSD非FDE2/3/4TBNL-SAS7.2kFDE/非FDE操作系统版本SANtricity高可用性功能主动-主动控制器，采用自动化I/O路径故障转移支持RAlD级别0、1、3、5、6和10冗余、热插拔存储控制器、磁盘驱动器、电源和冷却风扇使用全局热备用驱动器实现自动化驱动器故障转移、检测和重建电池后备镜像数据缓存，将数据存入闪存SANtricity驱动器运行状况主动监控可识别存在问题的驱动器，避免其造成严重后果SAN（ricity持续监控定期创建存储系统配置副本99.999%的可用性（需要合适的RAID配置和服务计划支持的操作系统WindowsServer2003,Wi
11、ndowsServer2008,Linux,VMware(三)ESXfSolaris,AIX.HP-UX软件特性标准事件监控SANtricityRemoteMiiToring驱动器运行状况主动监控SANtricityvolumeCopy无中断固件升级誉嗯曾napshot介质扫描（带自动奇偶校验检查和更正）动态磁.吁也SANtricitySSDCacheV动态卷力展SANtricityThinProvisioning动态容量扩展数据保证（TIOPl）动态RAID级别迁移动态区块大小迁移可选增值软件SANtricityDiskEncryption表LE5500硬件特性E5500的外观如下图所示:图
12、1：E5500外观图1.1.3系统规格尺寸和重量E5560控制器机箱DE6600驱动器架E5524控制器机箱DE5600驱动器架E5512控制器机箱DE1600驱动器架高度7.0英寸（17.78厘米）3.47英寸（8.81厘米）3.4英寸（8.64厘米）宽度19英寸（48.26厘米）19英寸（48.26厘米）19英寸（48.26厘米）深度32.5英寸（82.55厘米）19.6英寸（49.78厘米）21.75英寸（55.25厘米）重量232磅（105.2千克）57.32磅（26千克）59.52磅（27千克）最大电耗和散热E5560控制器机箱CE5400-24控制器机箱CE5400-12控制器机箱
13、IKVA1.268().3310.400瓦特1222330399BTU4180112713661.2E54001.2.1 系统概述E5400旨在满足广泛的需求，制定了模块化灵活性的新标准。NetAppE5400是高性能存储系统，可满足企业严格的性能和容量需求，而且不会影响精简性和效率。该系统旨在满足广泛的需求，其平衡的性能同样适用于支持高性能文件系统、带宽密集型流应用和事务密集型工作负载.E5400具有多种驱动器架选择,支持针对任意环境量身定制配置。E5400具有以下特点： 特别适合为高性能文件系统提供持续吞吐量。 多种驱动器架选择，支持针对任意环境量身定制配置。 经过现场验证的架构，旨在提供
14、高可靠性和高可用性。E5400以NetApp二十余年的存储开发经验为基础，采用经过现场验证的架构，旨在提供最高的可靠性和99.999%的可用性。E5400的冗余组件、自动化路径故障转移和在线管理可使企业全年全天候保持高生产率。并且，它的高级保护功能和广泛的诊断功能可始终确保高级别的数据完整性。1.2.2 硬件特性E5400-60E5400-24E5400-12最大原始容量I140TB345TB576TB最大磁盘驱动器数38()384192控制器外形规格在4U机箱中配备双（两个）控制器和60个驱动器在2U机箱中配备双（两个）控制器和24个驱动器在2U机箱中配备双（两个）控制器和12个驱动器内存1
15、2GB、24GB或48GBI2GB24GB或48GB12GB、24GB或48GB板载I/O(8)8GbFC(8)8GbFC(8)8GbFC可选I/O(8)8GbFC(4)40GblnfiniBand(8)8GbFC(4)40GbInfiniBand(8)8GbFC(4)40GbInfiniBand支持的磁盘架DE6600（4U、60个驱动器）DE5600（2U、24个2.5英寸驱动器）DE1600（2U12个3.5英寸驱动器）DE1600（2U、12个3.5英寸驱动器）DE5600（2U、24个2.5英寸驱动器）支持的驱动器类型DE66(X)2.5英寸SSDMLC200/800GB2.5英寸I
16、5KSAS146/300GB2.5英寸10KSAS300/450/600/900GB3.5英寸NL-SAS500GB/1TB/2TB/3TBDE56002.5英寸SSDSLClOo/200/400GB：MLC200/800GB2.5英寸15KSASI46/300GB2.5英寸1OKSAS300/450/600/900GB2.5英寸NL-SAS5(X)GBITBDE16003.5英寸SSDSLC15O3(X)GB3.5英寸15KSAS300/450/60OGB3.5英寸NL-SAS5OOGB/ITB/2TB/3TB操作系统版本SANtricityOl0.80高可用性功能主动-主动控制器，采用自动
17、化I/O路径故障转移支持RAlD级别0、1、3、5、6和10冗余、热插拔存储控制器、磁盘驱动器、电源和冷却风扇使用全局热备用驱动器实现自动化驱动器故障转移、检测和重建电池后备镜像数据缓存，将数据存入闪存SANiricity驱动器运行状况主动监控可识别存在问题的驱动器，避免其造成严重后果SANtricity持续监控定期创建存储系统配置副本99.999%的可用性（需要合适的RAID配置和服务计划）支持的操作系统WindowsServer2003.WindowsServer2008,Linux,VMwareESX,Solaris,AIX.HP-UX软件特性标准动态卷扩展动态容量扩展动态RAID级别迁
18、移动态区块尺寸迁移持续监控驱动器运行状况主动监控无中断固件升级介质扫描（自动奇偶校验检查和更正）可选Extended-Value软件：存储分区SafeStore加密服务SafeStore数据保证E系列SnaPShOtE系列卷副本E系列远程卷镜像E5400的外观如下图所示:图2：E5400外观图1.2.3系统规格尺寸和重量CE5400-60控制器机箱DE6600驱动器架CE5400-24控制器机箱DE5600驱动器架CE5400-12控制器机箱DE1600驱动器架度度高宽7.0英寸（17.78厘米）3.47英寸（8.81厘米）3.4英寸（8.64厘米）19英寸（48.26厘米）19英寸（48.2
19、6厘米）19英寸（48.26厘米）深度32.5英寸（82.55厘米）19.6英寸（49.78厘米）21.75英寸（55.25厘米）重量232磅（105.2千克）57.32磅（26千克）59.52磅（27千克）r大电耗和散热CE5400-60控制器机箱CE5400-24控制器机箱CE5400-12控制器机箱KVA1.268（）.3310.400瓦特1222330399BTU4180112713661.3E27001.3.1 系统概述如今，小型企业以及远程和分支机构面临着这样的难题：如何以最少的成本和维护方面的投入管理不断增长的数据要求。他们希望实现稳定的性能；但数据管理却变得日益复杂，而且资源、
20、空间和电力有限。NelAPPE2700存储系统具备多种主机连接选项、驱动器选项和多个磁盘架选项，旨在提供简单的SAN存储，几乎可与任何应用驱动型存储环境无缝集成。该存储系统可提供最高的运行效率与高带宽和高IOPS级别，同时最大限度地降低复杂性以及维护、电耗和空间要求。E2700直观的界面可简化安装和维护，还能提供企业级存储功能，实现稳定一致的性能、数据完整性和安全性。 易于使用和配置NetAPpE2700存储系统具有高度可配置的架构，因此使用和安装极为简便。该系统非常适合任何小型、远程或分支机构，以及任何亟需最大限度地降低成本和复杂性的企业环境。 无缝应用程序集成和操作E2700具备多个主机接
21、口、多种驱动器技术和磁盘架选项，几乎可与任何应用驱动型存储环境无缝集成。E2700融入了安全无忧的技术来最大限度地减少持续管理和维护。 优化的性能E2700简化的设计非常适合广泛的工作负载。它采用专为实现最佳性能而设计的架构，可为当今的应用程序提供较高的带宽和IOPS（InPUt/oUtPUtOPeratiOnSPerSeCond,每秒输入/输出操作数）级别。E2700上的轻型NetAPPSANtriCity存储管理软件兼具强健性和易用性。全职存储管理员青睐该软件所提供的高度配置灵活性，借助这种灵活配置可实现最佳性能调整以及对数据布局的完全控制。兼职系统管理员青睐直观的界面和向导。E2700界
22、面和向导可简化繁忙的管理员的任务，让他们能够集中精力处理重要业务，而不是使用资源来管理数据存储。广泛的诊断功能可提供预测性分析，帮助发现问题，防患于未然。E2700的模块化设计有助于轻松扩展来增加容量，支持业务增长。SANtriCiIy软件支持即时扩展、重新配置和维护，而不会中断存储系统I/O。动态磁盘池（DDP）能够在驱动器数量发生变化（无论是增加驱动器还是出现驱动器故障）后实现动态重新平衡。DDP可大大简化传统存储管理，因为在增加驱动器或驱动器发生故障后，没有要管理或重新配置的闲置备件。这样一来，E2700便可自动配置、扩充和扩展存储。有了E2700,企业安排维护工作的频率可大大降低甚至可
23、以完全取消。E2700能够以经济高效的方式最大限度地提高磁盘I/O,性价比较高。其架构的响应能力和线性扩展能力为数据库驱动型事务处理应用程序（通常需要稳定持续的性能）增添了优势。该架构能够维持高读写吞吐量，甚至对带宽密集型应用程序也能如此。使用SSD缓存功能的智能缓存分层技术可利用性能卓越的固态驱动器（SolidStatedriVe,SSD）介质来存储最常访问的数据块，从而增强性能。使用SSD缓存功能时，客户什么都不必管理，因为缓存受数据驱动，可实时完成。用户无需制定复杂的策略即可定义各层间的数据移动触发器。SSD缓存可通过驱动器托盘中固态磁盘的缓存功能增强性能来加快数据访问速度，并且每个存储
24、系统最多可扩展至5TB。1.3.2硬件特性E2760E2724E2712最大原始容量768TB700.8TB768TB最大磁盘驱动器数192192192控制器外形规格在4U机箱中配备双（两个）控制器和60个驱动器在2U机箱中配备双（两个）控制器和24个驱动器在2U机箱中配备双（两个）控制器和12个驱动器内存4/8GB（独立-单工），8/16GB（高可用性-双工）板载I/O双端口I2GbSAS可选I/O双端口IOGBiSCSI双/四端口16GBFC双/四端口12GBSAS支持的磁盘架DE6600（4U、60个驱动器）DE5600（2U、24个2.5英寸驱动器）DE1600（2U12个3.5英寸驱
25、动器）操作系统版本NelAppSAN(ricity高可用性特性双主动控制器，具备自动化UO路径故障转移功能；支持动态磁盘池（DynamiCDiSkPoOIs,DDP）和传统RAlD级别0、1、3、5、6和10：冗余热插拔存储控制器、磁盘驱动器、电源和散热风扇；在驱动器出现故障后自动重建（DDP至备用容量，传统RAlD至热备用驱动器）：镜像的数据缓存，带有后备电池，还能将缓存数据存入闪存；SANtriCity主动式驱动器运行状况监控功能，可确定存在问题的驱动静，防患于未然软件特性标准动态RAlD级别迁移SANtricityRemoteMirroring动态区块大小迁移SANtricityvolu
26、meCopySANtricitySSDCacheSANtricitySnapshotSANtricityThinProvisioning动态磁盘池SANIriCiIyDaIaASSUranCe(T10-Pl)动态卷扩展动态容量扩展可选增值软件SANIriCiIy加密服务(全磁盘加密)支持的操作系统WindOWSSerVer2003、WindOWSSerVer2008、Linux、VMWareESX、SolarisAIX、HP-UX表5：E2700硬件特性E2600的外观如下图所示:图3：E2700外观图1.3.3系统规格量寸重尺和E2760控制器机箱DE6600驱动罂架E2724控制器机箱DE
27、5600驱动器架E2712控制器机箱DE1600驱动辑架高度7.0英寸（17.78厘米）3.47英寸（8.81厘米）3.4英寸（8.64厘米）宽度19英寸（48.26厘米）19英寸（48.26厘米）19英寸（48.26厘米）深度32.5英寸（82.55厘米）19.6英寸（49.78厘米）21.75英寸（55.25厘米）重量232磅（105.2千克）57.32磅（26千克）59.52磅(27千克)最大电耗和散热E2760控制器机箱E2724控制器机箱E2712控制器机箱KVA1.268().3310.4(X)瓦特1222330399BTU/小时4180112713661.4E26001.4.1
28、系统概述NetApp()E2600存储系统是极其灵活的高性能解决方案。其模块化设计支持定制配置，以满足苛刻的性能和容量要求。E2600的灵活性使其能够满足各种各样的要求。其平衡的性能同样善于支持顺序I/O应用程序吞吐量和事务性数据库1OPS。E2600有多种机箱可供选择，让您可针对任意环境量身定制配置。可容纳24个驱动器的驱动器架每U性能功耗比最大，而可容纳60个驱动器的驱动器架最多支持120TB的存储，机架密度最大。E2600的接口也非常灵活。SAS接口专为高性能直连解决方案定制，而通过iSCSI和FC接口，E2600能够无缝集成到任意SANoE2600凭借完全冗余的I/O路径、高级保护特性
29、和广泛的诊断功能，再加上出色的性能和灵活性,可确保数据的高可用性、完整性和安全性。E2600具有以下特点： 平衡的性能非常善于支持顺序吞吐量和事务性IoPS 支持SSD、SAS与NL-SAS混用，能够经济高效地满足所有要求 超密集型驱动器架可降低需要大容量存储的应用的运营成本 配备直观的管理软件，可最大限度地提高存储容量利用率1.4.2硬件特性2600-602600-242600-12最大原始容量360TB115TB384TB最大磁盘驱动器数180192192控制器外形规格在4U机箱中配备双（两个）控制器和60个驱动器在2U机箱中配备双（两个）控制器和24个驱动器在2U机箱中配备双（两个）控制
30、器和12个驱动器内存2GB或4GB2GB或4GB2GB或4GB板载I/O(4)6GbSAS(4)6GbSAS(4)6GbSAS可选I/O(4)6GbSAS(8)8GbFC(8)IGbiSCSI(4)IOGbiSCSI(4)6GbSAS(8)8GbFC(8)IGbiSCSI(4)IOGbiSCSI(4)6GbSAS(8)8GbFC(三)IGbiSCSI(4)IOGbiSCSI支持的磁盘架DE66(X)(4U、60个驱动器)DE56(X)(2U24个2.5英寸驱动器)DE16(2U12个3.5英寸驱动器)DE5600（2U、24个2.5英寸驱动器）DE1600（2U、12个3.5英寸驱动器）操作系
31、统版本NeIAPpSANtricily10.77高可用性特性双主控制器，具备自动化I/O路径故障转移功能支持RAlD级别0、1、3、5、6和10冗余、可热插拔存储控制器、磁盘驱动器、电源和散热风扇使用全局热备用驱动器实现自动化驱动故障转移、检测和重建电池后备镜像数据缓存，将数据存入闪存SANtricity主动式驱动器运行状况监控可识别存在问题的驱动器，避免其造成严重后果软件特性标准动态卷扩展动态容量扩展动态RAID级别迁移动态区块大小迁移持续监控主动式驱动器运行状况监控无中断固件升级介质扫描（带自动奇偶校验检查和更正）可选增值软件：存储分区SaffeStOreTM加密服务NetAppSnaps
32、hotO卷副本远程卷镜像最大RAID组大小RAID6：30个磁盘（28个数据磁盘加2个奇偶校验磁盘）RAID5：30个磁盘（29个数据磁盘加1个奇偶校验磁盘）RAID3：30个磁盘（29个数据磁盘加1个奇偶校验磁盘）RAlDI/10：192个磁盘（96个数据磁盘加96个镜像磁盘）RAIDO：192个磁盘（192个数据磁盘）支持的操作系统WindOWSSerVer2003、WindOWSSerVer2008、Linux、VMWareESX、Solaris.AIX、HP-UX最大LUN数512最大分区数最多128个存储分区Snapshot副本每个系统最多256个（每个基础卷最多16个）远程卷镜像最
33、多16个镜像对最大卷大小14EBE2600的外观如下图所示:1.4.3系统规格表入E2600系统规格器量CE2600-60控制器机箱DE6600驱动罂架CE2600-24控制器机箱DE5600驱动器架CE260Q-12控制器机箱DE1600驱动罂架高度7.0英寸（17.78厘米）3.47英寸（8.81厘米）3.4英寸（8.64厘米）宽度19英寸（48.26厘米）19英寸（48.26厘米）19英寸（48.26厘米）深度32.5英寸(82.55厘米)199英寸（49.78厘米）21.75英寸（55.25厘米）重量232磅(Io5.2千克)57.32磅（26千克）59.52磅（27千克）最大电耗和散热CE2600-60控制器机箱CE2600-24控制器机箱CE260Q-12控制器机箱KVA1.268().3310.4(M)瓦特122233()399BTU/小时418011271366
