什么是压力容器及压力容器的定义.docx

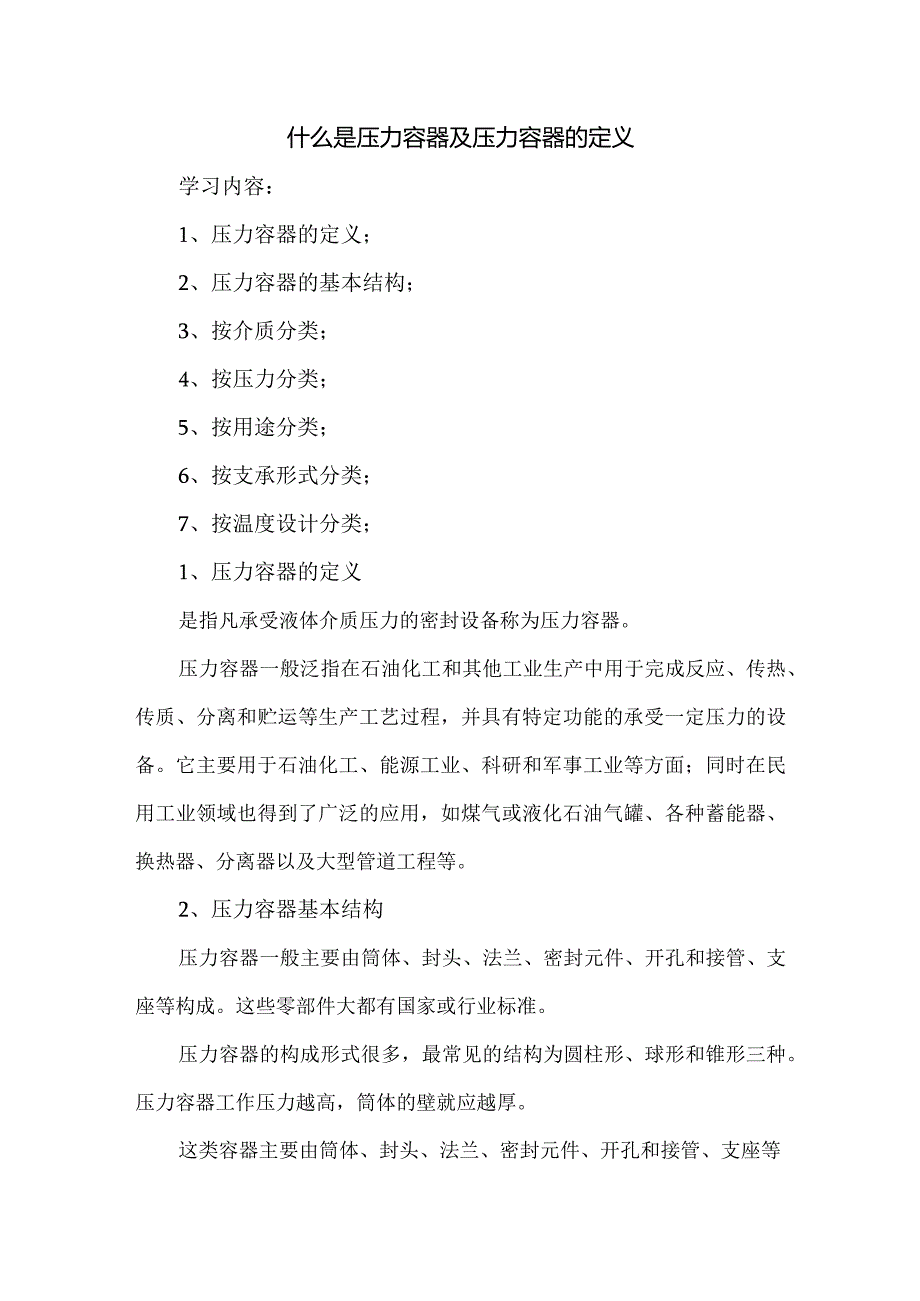

1、什么是压力容器及压力容器的定义学习内容：1、压力容器的定义；2、压力容器的基本结构；3、按介质分类；4、按压力分类；5、按用途分类；6、按支承形式分类；7、按温度设计分类；1、压力容器的定义是指凡承受液体介质压力的密封设备称为压力容器。压力容器一般泛指在石油化工和其他工业生产中用于完成反应、传热、传质、分离和贮运等生产工艺过程，并具有特定功能的承受一定压力的设备。它主要用于石油化工、能源工业、科研和军事工业等方面；同时在民用工业领域也得到了广泛的应用，如煤气或液化石油气罐、各种蓄能器、换热器、分离器以及大型管道工程等。2、压力容器基本结构压力容器一般主要由筒体、封头、法兰、密封元件、开孔和接管

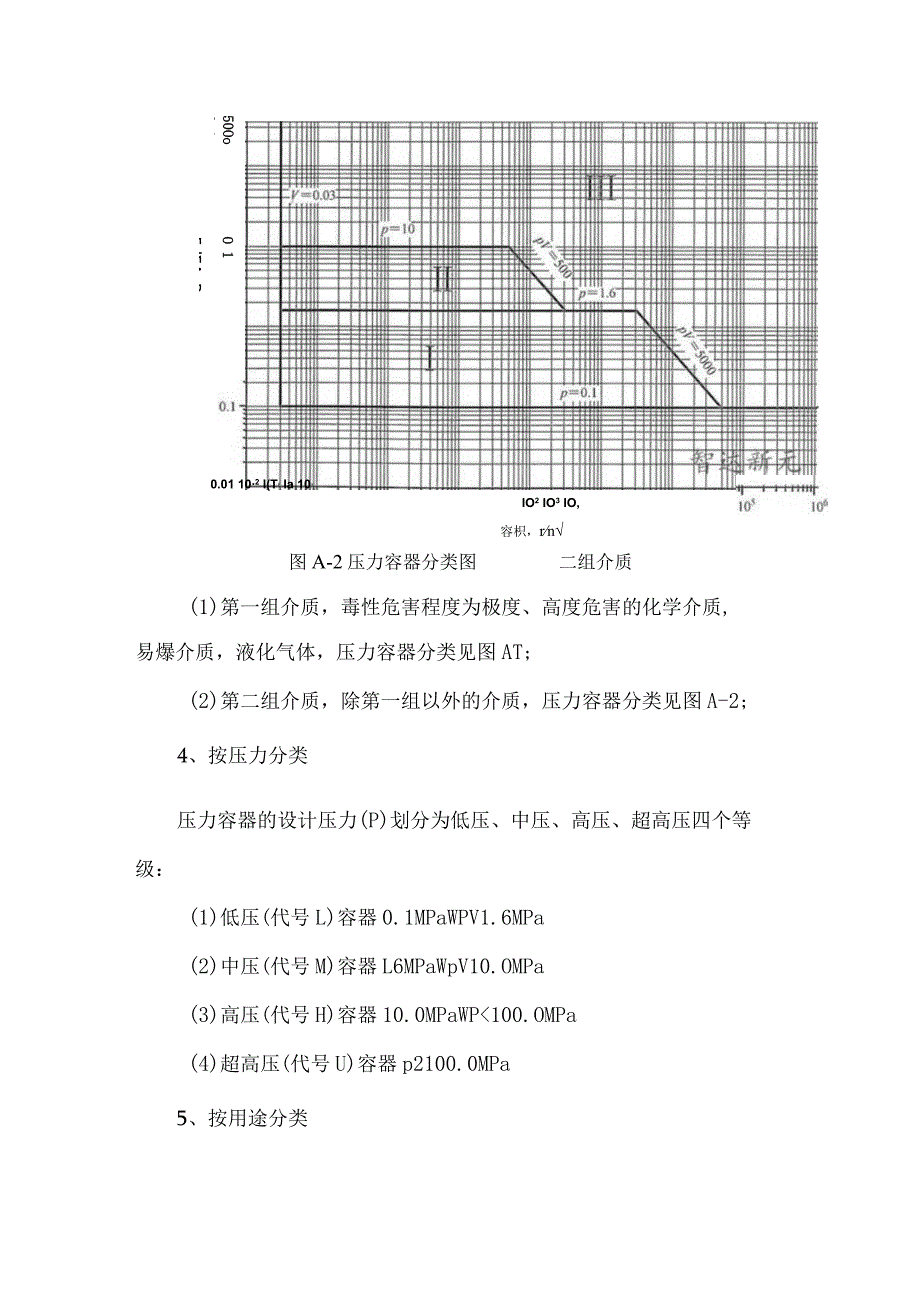

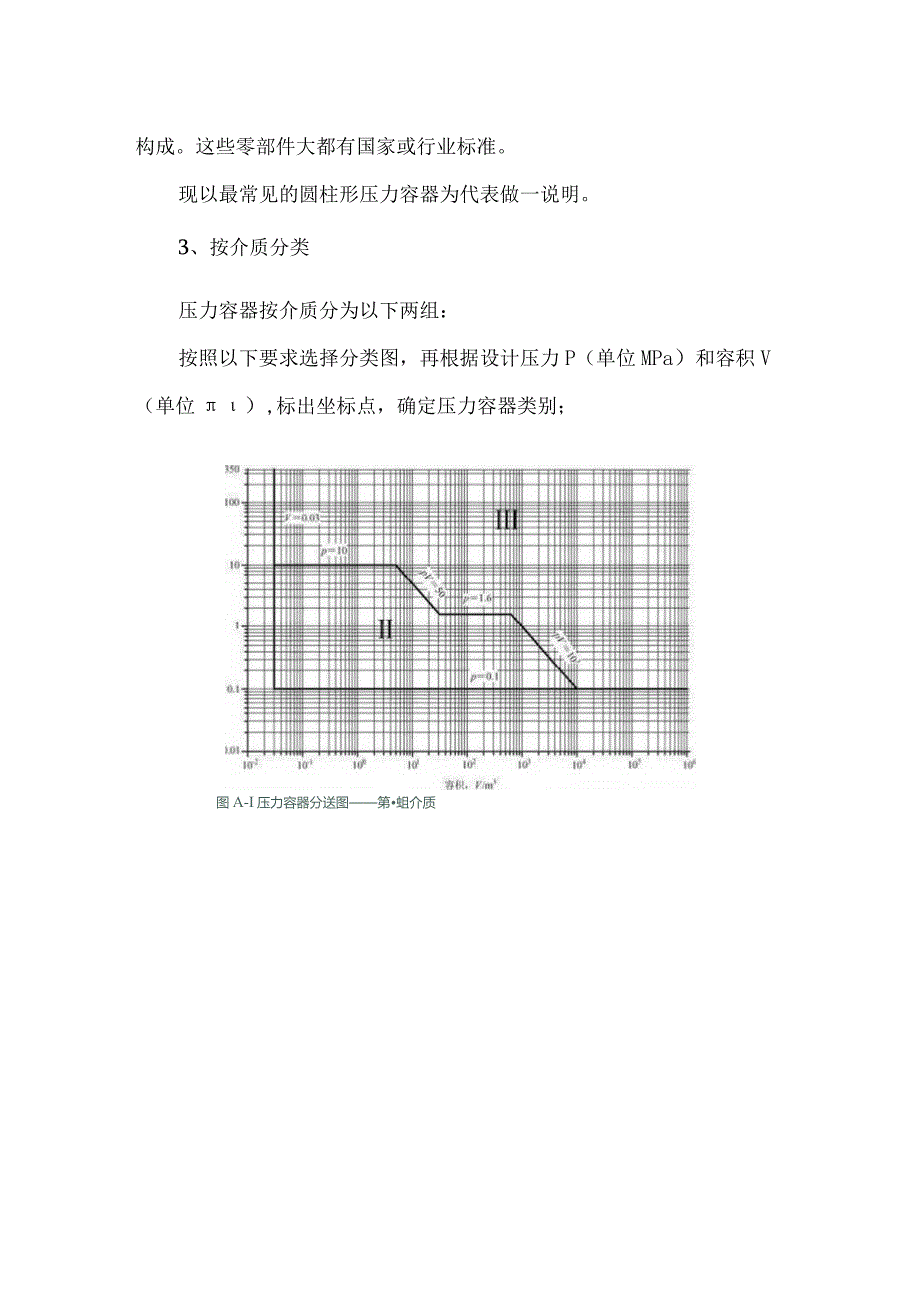

2、支座等构成。这些零部件大都有国家或行业标准。压力容器的构成形式很多，最常见的结构为圆柱形、球形和锥形三种。压力容器工作压力越高，筒体的壁就应越厚。这类容器主要由筒体、封头、法兰、密封元件、开孔和接管、支座等构成。这些零部件大都有国家或行业标准。现以最常见的圆柱形压力容器为代表做一说明。3、按介质分类压力容器按介质分为以下两组：按照以下要求选择分类图，再根据设计压力P（单位MPa）和容积V（单位）,标出坐标点，确定压力容器类别；图A-I压力容器分送图第蛆介质0.01 102 l(T, Ia 10,IO2 IO3 IO,容枳，rn50Oo3 1O 1EdA R三木赵图A-2压力容器分类图二组介质

3、1)第一组介质，毒性危害程度为极度、高度危害的化学介质,易爆介质，液化气体，压力容器分类见图AT;(2)第二组介质，除第一组以外的介质，压力容器分类见图A-2;4、按压力分类压力容器的设计压力(P)划分为低压、中压、高压、超高压四个等级：(1)低压(代号L)容器0.1MPaWPV1.6MPa(2)中压(代号M)容器L6MPaWpV10.OMPa(3)高压(代号H)容器10.0MPaWP100.OMPa(4)超高压(代号U)容器p2100.0MPa5、按用途分类压力容器按照在生产工艺过程中的作用原理，划分为:（1）反应压力容器（代号R）：主要用于完成介质的物理、化学反应的压力容器。例：各种反应

4、器、反应釜、聚合釜等；（2）换热压力容器（代号E）：主要用于完成介质的热量交换的压力容器。例：各种热交换器、冷却器、蒸发器等；（3）分离器压力容器（代号S）：主要用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器。例：各种分离器、过滤器、洗涤器等；（4）储存压力容器（代号C,其中球罐代号B）：主要是用于完成储存或者盛装气体、液体、液化气体等介质的压力容器。例：各种型式的储罐；6、按支承形式分类采用立式支座支承时叫立式容器，用卧式支座支承时叫卧式容器;7、按温度设计分类可分为设计温度分为低温、常温和高温三类。（1）当设计温度低于等于-20C时为低温容器；（2）设计温度高于450时为高温容器；（3）设计温度在-20C450C之间为常温容器。
