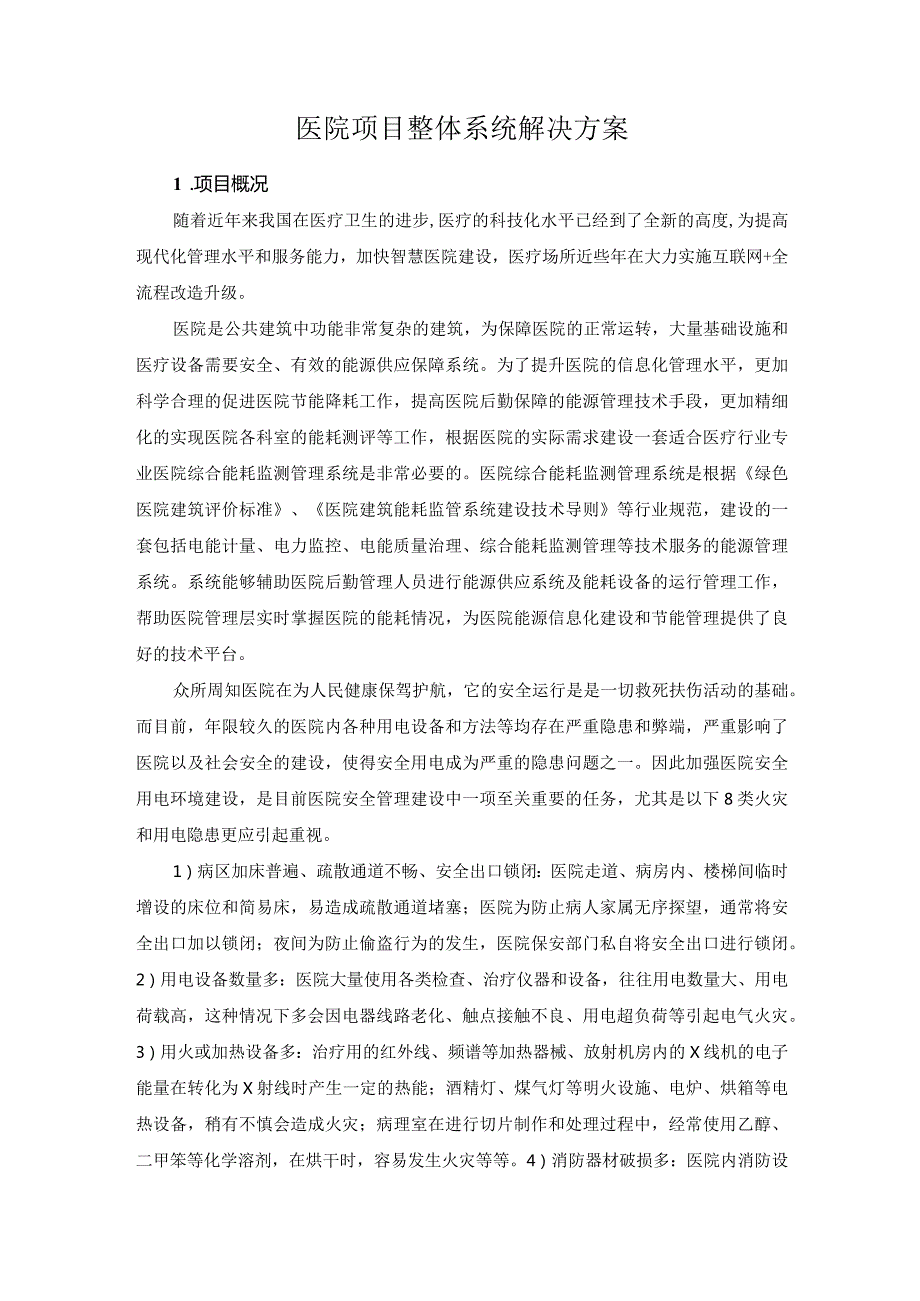

1、医院项目整体系统解决方案1 .项目概况随着近年来我国在医疗卫生的进步,医疗的科技化水平已经到了全新的高度,为提高现代化管理水平和服务能力，加快智慧医院建设，医疗场所近些年在大力实施互联网+全流程改造升级。医院是公共建筑中功能非常复杂的建筑，为保障医院的正常运转，大量基础设施和医疗设备需要安全、有效的能源供应保障系统。为了提升医院的信息化管理水平，更加科学合理的促进医院节能降耗工作，提高医院后勤保障的能源管理技术手段，更加精细化的实现医院各科室的能耗测评等工作，根据医院的实际需求建设一套适合医疗行业专业医院综合能耗监测管理系统是非常必要的。医院综合能耗监测管理系统是根据绿色医院建筑评价标准、医院

2、建筑能耗监管系统建设技术导则等行业规范，建设的一套包括电能计量、电力监控、电能质量治理、综合能耗监测管理等技术服务的能源管理系统。系统能够辅助医院后勤管理人员进行能源供应系统及能耗设备的运行管理工作，帮助医院管理层实时掌握医院的能耗情况，为医院能源信息化建设和节能管理提供了良好的技术平台。众所周知医院在为人民健康保驾护航，它的安全运行是是一切救死扶伤活动的基础。而目前，年限较久的医院内各种用电设备和方法等均存在严重隐患和弊端，严重影响了医院以及社会安全的建设，使得安全用电成为严重的隐患问题之一。因此加强医院安全用电环境建设，是目前医院安全管理建设中一项至关重要的任务，尤其是以下8类火灾和用电隐

3、患更应引起重视。1）病区加床普遍、疏散通道不畅、安全出口锁闭：医院走道、病房内、楼梯间临时增设的床位和简易床，易造成疏散通道堵塞；医院为防止病人家属无序探望，通常将安全出口加以锁闭；夜间为防止偷盗行为的发生，医院保安部门私自将安全出口进行锁闭。2）用电设备数量多：医院大量使用各类检查、治疗仪器和设备，往往用电数量大、用电荷载高，这种情况下多会因电器线路老化、触点接触不良、用电超负荷等引起电气火灾。3）用火或加热设备多：治疗用的红外线、频谱等加热器械、放射机房内的X线机的电子能量在转化为X射线时产生一定的热能；酒精灯、煤气灯等明火设施、电炉、烘箱等电热设备，稍有不慎会造成火灾；病理室在进行切片制

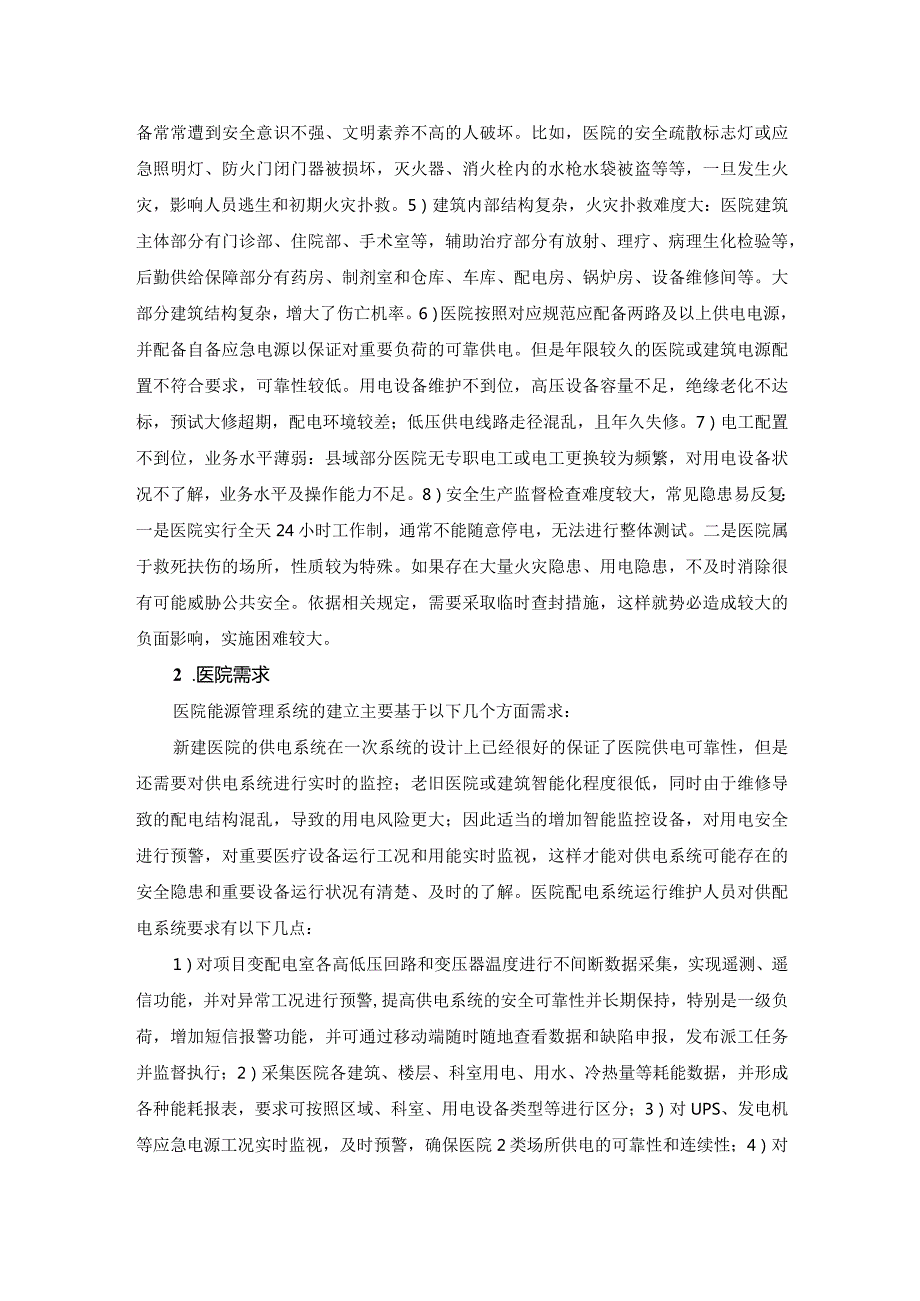

4、作和处理过程中，经常使用乙醇、二甲笨等化学溶剂，在烘干时，容易发生火灾等等。4）消防器材破损多：医院内消防设备常常遭到安全意识不强、文明素养不高的人破坏。比如，医院的安全疏散标志灯或应急照明灯、防火门闭门器被损坏，灭火器、消火栓内的水枪水袋被盗等等，一旦发生火灾，影响人员逃生和初期火灾扑救。5）建筑内部结构复杂，火灾扑救难度大：医院建筑主体部分有门诊部、住院部、手术室等，辅助治疗部分有放射、理疗、病理生化检验等，后勤供给保障部分有药房、制剂室和仓库、车库、配电房、锅炉房、设备维修间等。大部分建筑结构复杂，增大了伤亡机率。6）医院按照对应规范应配备两路及以上供电电源，并配备自备应急电源以保证对重

5、要负荷的可靠供电。但是年限较久的医院或建筑电源配置不符合要求，可靠性较低。用电设备维护不到位，高压设备容量不足，绝缘老化不达标，预试大修超期，配电环境较差；低压供电线路走径混乱，且年久失修。7）电工配置不到位，业务水平薄弱：县域部分医院无专职电工或电工更换较为频繁，对用电设备状况不了解，业务水平及操作能力不足。8）安全生产监督检查难度较大，常见隐患易反复：一是医院实行全天24小时工作制，通常不能随意停电，无法进行整体测试。二是医院属于救死扶伤的场所，性质较为特殊。如果存在大量火灾隐患、用电隐患，不及时消除很有可能威胁公共安全。依据相关规定，需要采取临时查封措施，这样就势必造成较大的负面影响，实

6、施困难较大。2 .医院需求医院能源管理系统的建立主要基于以下几个方面需求：新建医院的供电系统在一次系统的设计上已经很好的保证了医院供电可靠性，但是还需要对供电系统进行实时的监控；老旧医院或建筑智能化程度很低，同时由于维修导致的配电结构混乱，导致的用电风险更大；因此适当的增加智能监控设备，对用电安全进行预警，对重要医疗设备运行工况和用能实时监视，这样才能对供电系统可能存在的安全隐患和重要设备运行状况有清楚、及时的了解。医院配电系统运行维护人员对供配电系统要求有以下几点：1）对项目变配电室各高低压回路和变压器温度进行不间断数据采集，实现遥测、遥信功能，并对异常工况进行预警,提高供电系统的安全可靠性

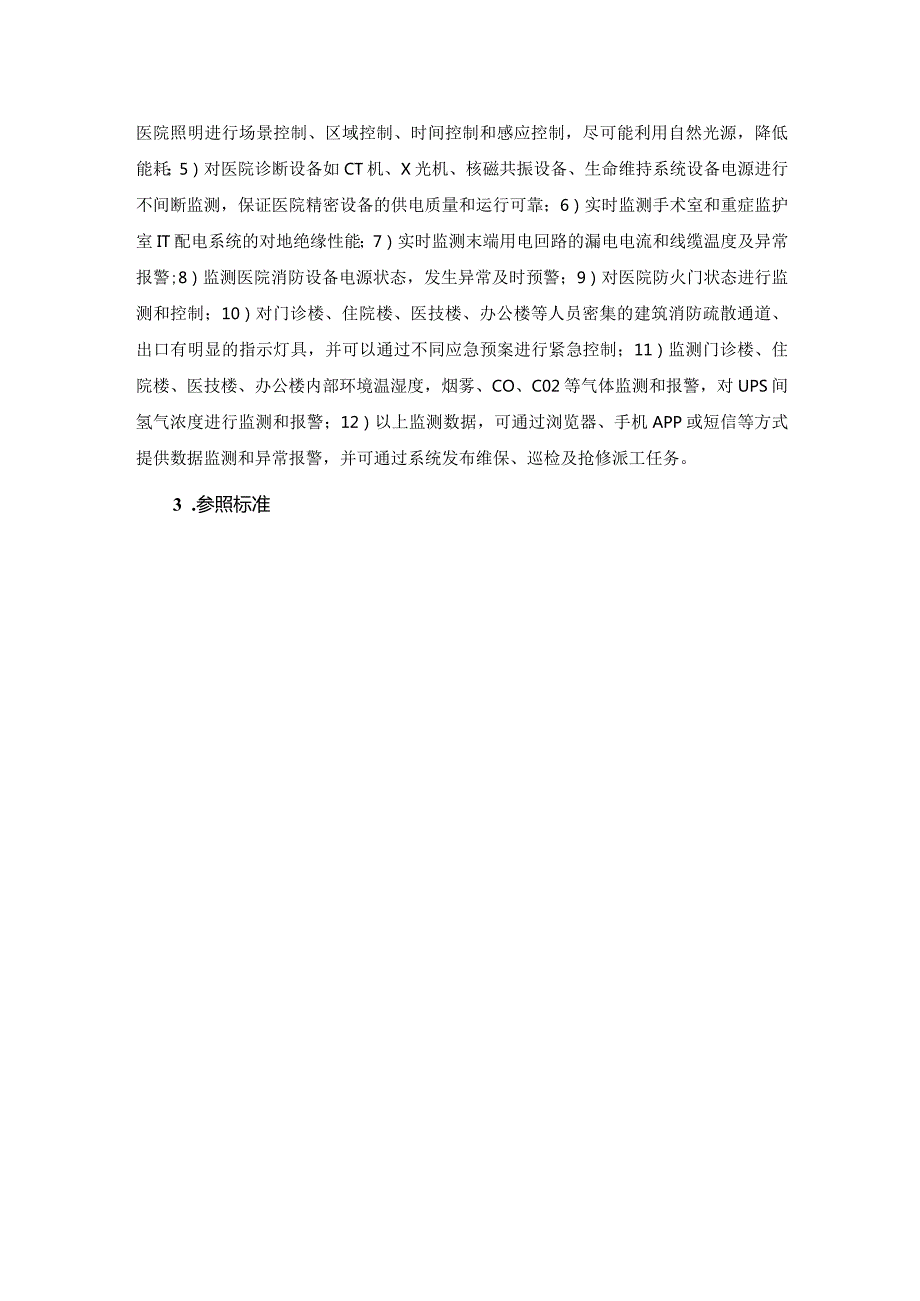

7、并长期保持，特别是一级负荷，增加短信报警功能，并可通过移动端随时随地查看数据和缺陷申报，发布派工任务并监督执行；2）采集医院各建筑、楼层、科室用电、用水、冷热量等耗能数据，并形成各种能耗报表，要求可按照区域、科室、用电设备类型等进行区分；3）对UPS、发电机等应急电源工况实时监视，及时预警，确保医院2类场所供电的可靠性和连续性；4）对医院照明进行场景控制、区域控制、时间控制和感应控制，尽可能利用自然光源，降低能耗；5）对医院诊断设备如CT机、X光机、核磁共振设备、生命维持系统设备电源进行不间断监测，保证医院精密设备的供电质量和运行可靠；6）实时监测手术室和重症监护室IT配电系统的对地绝缘性能；

8、7）实时监测末端用电回路的漏电电流和线缆温度及异常报警;8）监测医院消防设备电源状态，发生异常及时预警；9）对医院防火门状态进行监测和控制；10）对门诊楼、住院楼、医技楼、办公楼等人员密集的建筑消防疏散通道、出口有明显的指示灯具，并可以通过不同应急预案进行紧急控制；11）监测门诊楼、住院楼、医技楼、办公楼内部环境温湿度，烟雾、CO、C02等气体监测和报警，对UPS间氢气浓度进行监测和报警；12）以上监测数据，可通过浏览器、手机APP或短信等方式提供数据监测和异常报警，并可通过系统发布维保、巡检及抢修派工任务。3 .参照标准本方案遵循的国家标准有:JGJ312-2013医疗建筑电气设计规范GB5

9、0052-2009供酉C电系统设计规范GB/T 14285-2006维电保护和安全自动装置技术规程GBT14598.30CF2008微机变压器保护装置通用技术要求GB/T2887-2011计算机场地通用规范GB/T50063电力芸置的电测里仪表装置设计规范DL/T448电能计里装置技术管理规程GB/T2096&-2013控制网络HBES技术规范住宅和楼宇控制系统GB 50116-2013火灾自动报警系统设计规范GB 14287-2014电气火灾监控系统GB25506-2010消防控制室通用技术要求GB50116-2013火灾自动报警系统设计规范GB28184-2011消防设备电源监控系统GB2

10、9364-2012防火门监控器GB51309-2018消防应急照明和疏散指示系统技术标准国家机关办公建筑和大型公共建筑能耗监测系统一一分项能耗数据采集技术导则国家机关办公建筑和大型公共建筑能耗监测系统一一分项能耗数据传输技术导则国家机关办公建筑和大型公共建筑能耗监测系统一一楼宇分项计里设计安装技术导则国家机关办公建筑和大型公共建筑能耗监测系统一一数据中心建设与维护技术导则国家机关办公建筑和大型公共建筑能耗监测系统一一建设、验收与运行管理规范国家机关办公建筑和大型公共建筑能耗监测系统一一软件开发指导说明书4 .方案设计4.1 方案概述下图为典型医疗建筑的配电系统一次图，从Iokv配电室到末端用电

11、回路,包括应急电源、UPS、IT配电系统等。根据医院能源管理系统相关要求，方案配置医院能源管理云系统和相关系统解决方案。电力监控子系统/变电所运维云平台智能照明控制子系统电气火灾监控子系统消防设备电源监控子系统防火门监控子系统消防应急照明和疏散子系统智慧消防云平台医疗IT配电系统电能质量监测和治理能源管理云平台4. 2网络结构描述 I -火灾报系统可燃体!Ml电力控系蜕电、火灾监控系线消防设备电源监1$系It防火监控累饿*立指示系嫉消防水系线方案建立基于云平台的“监、控、维”一体化的能源管理系统，从数据采集、通信网络、系统架构和综合数据服务等方面的设计，帮助医院后勤管理部门整体上了解医院能源运

12、行情况，关注消防和电气安全，及时预警异常情况。电力监控系统实现对全部的断路器进行监视、测量、记录、报警等功能，并与保护设备和远方控制中心及其他设备通信，实时掌握供电系统运行状况和可能存在的隐患，快速排除故障；各间隔层单元保留应急手动操作跳、合闸手段，各就地单元相互独立、互不影响，功能上不依赖于站控计算机，系统的可靠性和可用性强。运维云平台接入加装在现场配电室内的智能仪表、智慧用电在线监控装置、环境监测传感器及摄像头，用于实时监测各个配电室内烟雾，地沟进水，环境温湿度，电缆接头及线缆温度，配电室门的开闭状态，视频画面等。同时可以将本地的电力监控系统监测的电参量经数据转发集成在云平台上，从而达到远

13、程实时监控各个配电室的运行情况，在发生电参量超过设置值预警或环境异常变化时及时检测到并手机APP或者短信报警给值班人员，可以及时响应安排维保人员到现场进行处理。能源管理系统包含能耗数据采集、多维度能耗分析、能耗报表参数查询等功能。通过分析能耗趋势，为医院的节能管理提供依据。设备管理功能包含照明智能控制、净化空调监控、漏水智能检测、医用气体检测、空气质量智能检测等功能。通过监测设备的运行状态,及时上报告警信息，同时通过对设备的智能控制，在保障医疗环境和医疗业务的同时，降低设备负荷，减少能源浪费。智慧消防平台涵盖用电安全、消防设备电源监控、防火门监控、消防应急照明指示系统、烟雾报警、可燃气体探测、

14、消防水系统等监测和异常报警。5.系统功能5.1 电力监控子系统电力监控系统主要针对开闭所和100.4kV变电所，对高压回路配置微机保护装置及多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况。餐机保护装置 与功能仪表IPS ITfktt 柴油发电机变电所设备及量要设冬5.1.1 电子监控子系统设备选型变电所高低压柜主要配置如下：应用场合型号功能IOkV进/馈线AM5-F相间电流速断保护，相间限时电流速断保护（可带低压闭锁），相间过电流保护（可带低压闭锁），两段式零序过流保护，反时限相间过流保护（可带低压闭锁），零序反时限过流保护，过负荷保护，控制回

15、路异常告警。变压器AM5-T电流速断保护，过流保护，复压闭锁，反时限过流保护，复压闭锁，两段式高压侧零序过流保护，两段式低压侧零序过流保护，过负荷保护，控制回路异常告警，超温/重瓦斯跳闸，过温/轻瓦斯报警。母联AM5-B相间电流速断保护，相间过电流保护，母联充电保护，母联备自投，进线备自投，控制回路异常告警。PT监测AM5-IJ过电压告警、零序过压告警、PT断线告警、低电压告警4路交流电压通道。智能操控、节点测温ASD320-Fn一次回路动态模拟图、弹簧储能指示、高压带电显示及闭锁、验电、核相、自动温湿度控制及显示（标配一路强制加热）、远方/就地旋钮、分合闸旋钮、储能旋钮、人体感应、柜内照明控

16、制、RS485接口、高压柜内电气接点无线测温电参量测量AFM810三相（I、U、kWkvarkWh、IvarhHzCO垂零序电流In,四象限电能，实时及最大需量，本月和上月极值，电流、电压不平衡度，负载电流柱状图显示66种报警类型及外部事件（30E）各16条事件记录，支持SD卡扩展记录,2-63次谐波,2DT+2D0,RS485MochugLCD显示O.4kV进线AFM810三相（I、U、kWkvar、kWh、IVarh、Hz、COS重），零序电流In,四象限电能，实时及最大需量，本月和上月极值，电流、电压不平衡度，负载电流柱状图显示66种报警类型及外部事件（30E）各16条事件记录，支持SD

17、卡扩展记录，2-63次谐波，2DI+2D0,RS485ModhusLCD显示无功补偿ARC测量I、U、Hz、cos重，具备过电压保护、欠流锁定、电网谐波过大保护功能，可控制电容器的投切RS485Modbus协议ANSVC动态无功补偿控制柜ANSWG静态无功补偿柜有源滤波ANAFFANAFF系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。出线AEM96三相（I、U、kWkvarkWh、IVarh、Hz、COS更），四象限电能，RS485MoDs,LT显示出线ADW300三相（I、U、kttkvar、kWh、kvarhHz、COS重），四象限电

18、能，2DI+2D0,RS485MOdbUS,LCT显示,可配置开口式电流互感器和磁钢取电，适用于改造项目温度检测变压器温度检测ARTM-88路温度巡检，热电阻信号输入，RS485接口，2路继电器输出无线测温ARTM-Fn可以嵌入式安装在高压柜、低压抽屉柜内，每台装置可以接收60个传感器的数据，可与ATE200、ATE400传感器选配使用。装置带有一路485接口，可将采集到的温度数据上传到监控系统上位机。ATE400感应取电无线温度传感器，合金片固定，CT取电，测温范围-50CT25,精度ICATE200电池供电无线温度传感器，表带式固定，测温范围-50CT25C,精度1配套附件AKTH-O.6

19、6测量型互感器，采集交流电流信号网关Anet-2E4SM4个RS485串口2kV隔离，2个以太网接口，支持ModhusRTJIEC-60870-5-101/103/104、CJ/T188、DL/T645等通讯协议设备的接入，支持ModUSRTU、ModbusTCP,EC-60870-5-104等上传协议、支持多中心不同数据服务要求，支持断点续传；可扩展至12个RS485口,4G/L0RA等无线通讯功能，装置电源：220VAC/DCo电力监控系统Acrel-2000/Z数据的实时采集、数字通信、远程操作与程序控制、权限管理、事件记录与告警、故障分析、各类报表。5.1.2 电子监控子系统功能实时监

20、测系统人机界面友好，以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数、电能等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合分状态、柴油发电机状态、柴油液位、UPS状态、电池信息等，以及有关故障、告警等信号。详细电参量查询在配电一次图中，可以直接查看该回路详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能，并可以查看24小时相电流趋势曲线。运行报表查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等。低压分站报表实时报警电力监控系

21、统具有实时报警功能，系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警。电力监控系统具有实时语音报警功能，系统能够对所有事件发出语音告警。历史事件查询电力监控系统能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。电能统计报表电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。用户权限管理电力监控系统为保

22、障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如遥控的操作，数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。遥控操作电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面，可以及时执行调度系统或站内相应的操作命令。网络拓扑图电力监控系统支持实时监视接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构；可在线诊断设备通讯状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。5.2 变电所运维云平台目

23、前，我国大部分地区的医院在进行电力管理工作的过程中，均采用的是人力巡查的方式，通过对配电室电压、供电线路、输出电流等参数的人工记录、抄表来了解医院的整体用电情况，同时为各科室配发了相应的电表，这样就能够了解各科室之间不同的用电量。采用人工查表的方式，这种方法虽然能够满足一些小型医疗机构的需求,但是在未来医疗机构的发展过程中，这种方法的弊端很大,主要包括以下一方面：在对各类设备事故的查找过程中，对于事故事件的记录不够准确和及时,导致在对事故处理的过程中无法进行及时有效的排除，造成较大的安全隐患。对于供电线路的巡查也仅是对于那些在表面可以观察到的线路，对于墙体内部的供电线路的观察则基本没有，使得这

24、部分安全隐患无法得到有效控制。同时在故隙发生时，由于没有科学化的监测技术，无法快速确定事故原因所在，给工作抢修造成了较大的影响。部分供电线路的老化数据无法进行有效统计，因为其使用时间过长，无法进行系统化的统计，导致每条电路都有可能在超负荷的情况下进行运转，增加了安全隐患所带来的危害。人力巡查工作过程当中，相关人员的工作量比较大，并且工作单调繁琐，很容易产生错漏的情况。在对医院用电数据进行统计的过程中，只能够统计当时的用电量，和前一时期用电量进行对比，而无法有效获得历史用电数据，这样就不能够有效对潜在的风险和问题进行分析。由于人力资源缺乏问题，导致在管理的过程中很多配电室长期无人值守，周围也没有

25、响应的监控设备，使得漏电、偷电等情况无法被及时发现。一旦发生紧急情况，相关工作人员就只能够对其进行补救，并且可能会出现工作人员不在现场的情况，在不了解现场情况的前提下，无法通过其它人员来完成对事故的处理。变电所运维云平台可以看做是电力监控系统的网络应用延伸，变电所运维云平台通过互联网，电力运维人员通过手机可以随时随地了解医院配电系统的运行情况，做到无人值守或者少人值守，同时可以监测用能状况、漏电、线缆异常发热等，并可以通过APP下发派工任务，及时排除隐患。AcreiCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术，通过智能网关采集现场数据并存储在本

26、地，再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息，有异常发生IOS内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到指定人员手机上，并通过GPS跟踪运维执行过程进行闭环，提高运维效率，即时发现运行缺陷并做消缺处理。5. 2.1变电所运维云平台设备选型序号名称型号功能使用条件1服务器R740/3204/16G3*600G（SASl万转2.5英寸）RAD5/H330/TVD/4个网口安装平台软件2平台系统AcreicioucllOO0详见功能说明文档3三相多功能仪表DTSD1352-CT全电量电力参数的测里（如单相

27、或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率太数）以及电能监测和考核管理4智慧用电在线监控装置ARCM300T-Z实时监测一路剩余电流、四路温度、电流、电压、功率、电能等电参里，遥信输入、遥信输出263电压、电流谐波分析、基波功率检测、谐波功率检测、电压电流不平衡、需里、电压相序检测5电流互感器*/5智慧用电在线监控装置配套，监测回路电流6变压器温控ARTH-8最多可监测8路温度7通讯管理机ANet-2E8Sl将感知层收集到的信息直接上传至云端，即此装置位“传输层”，本设备为上行网口传输数据：不带4G功能2网口8串口,建议每串口接25位感知层设备，不同类型的感知设备不建议接入

28、同一个串口，导轨式安装，体积砖块大小，需外接AC220V电源。8开关里输入模块ARTU-K16各种干接点信号采集如：水浸探测器、烟感探测器、门磁开关等网口1串口，16路开入，螺丝背部通过导轨固定安，装体积砖块大小,需外接DC24V电源。接入通讯网关或通过接入交换机实现通讯再至网关实现通讯。9交换机10电源模块即工业开关电百尔EDYA-DG75-24K给其他设备提供工作电源。输入AC220V,输出DC24Vo导轨安装，6P体积。11枪机摄像头ES-C5C-3B1WFR监视周围视频影像。壁挂式带安装支架、网口通讯，需外接DC24V电源。12温湿度变送器ES-WS-NO1-6测量环境温度湿度。Mod

29、bUS-RTU,孔位安装,需外接DC24V电源。13浸水传感器RS-SJ-R01-2接触式水浸传感器，测量地沟或其他区域漏水情况正常时为常开，浸水后变为闭点，壁挂王字壳（壁挂式），需外接DC24V电源。14漏水感应绳RS-3T-*-2与RS-SJ-RO1-2配套的漏水感应绳15烟感探测器BRJ-307BRJ-307正常时为常开，孔位安装，需外接DC24V电源。16门磁开关HC-585. 2.2变电所运维云平台系统功能软件采用B/S架构，可通过电脑WEB端、平板或手机APP查看系统数据和报警信息。变电站状态变电站状态包括概况、运行状态、当日事件记录、当日逐时用电曲线、用电概况。平台看板支持大屏展

30、示用户运维变电所概况、环境监测、实时电压、实时负荷、实时电量、配电图等。电力数据展示选中变配电站的某一个回路的谐波数据，可通过选择谐波类别和谐波数量选择查看某一回路的谐波数据。电能质量展示选中变配电站的某一个回路的谐波数据，可通过选择谐波类别和谐波数量选择查看某一回路的谐波数据。能,变电所运维云平台用能报表用能报表显示各回路的用能数据，包括日报、月报、年报，日报显示分时用月报显示分日用能，年报显示分月用能，报表可以导出。变电所运维云平台事件记录事件记录方便运维人员查看分析设备如断路器合分、门开门关、电流电压越限告警、故障告警、短信志、平台运行日志等记录。安全用电展示选中变配电站的漏电流和线缆温

31、度及报警状况。运行环境运行环境包括环境监测、视频监控、环境温湿度、仪表通讯状态、网关通信状态、视频监控、视频设备状态等。设备管理设备管理包括设别定义、设备档案和设备报表，在设备档案中对变电所设备进行维护处理。运维管理运维管理包括任务管理、巡检记录、缺陷记录三部分，其中任务管理可以完成任务的创建、发布、任务完成情况查询；巡检记录是巡检任务的执行情况和执行明细，缺陷记录是消缺任务创建、发布、完成状态情况查询。用户报告页面主要用于对选定的变配电站自动汇总一个月的运行数据，对变压器负荷、配电回路用电量、功率因数、报警事件等进行统计分析，并列出在该周期内巡检时发现的各类缺陷及处理情况。APP应用电力运维

32、手机支持“监控系统”、“设备档案”、“待办事项”、“巡检记录”、“缺陷记录”、“文档管理”和“用户报告”七大模块，支持一次图、需量、极值、用电量、视频、曲线、温湿度、同比、环比、电能质量、各种事件报警查询，设备档案查询、待办事件处理、巡检记录查询、用户报告、文档管理等。5. 3智能照明控制子系统医院人流比较密集，科室较多，照明用电在医院电能消耗中约占到15%左右。所以合理使用照明控制系统，在提升医生和患者的体验情况下尽可能使用自然光照明，通过感应控制做到人来灯亮，人走灯灭或保持地强度照明，尽量解决照明用电。ASLlOoO智能照明控制系统可以实现场景控制、时间控制、区域控制、光照度感应控制以及红

33、外感应控制等多种控制方式，能有效避免公共区域的照明浪费,还可以帮助医院更加效率地管理照明。系统在配电箱内的模块主要有总线电源、开关驱动器、IP网关、耦合器、干接点输入模块等。这些模块使用35mm标准导轨安装。安装在控制现场的模块主要有光照度传感器、红外传感器和智能面板。有人经过可以设定红外感应控制亮灯，人离开后在设定的时间内熄灯，智能面板等手动控制设备，可实现自动控制、现场控制和值班室远程控制相结合。5. 3.1智能照明控制子系统设备选型电源模块产品型号模块宽度输出电流安装方式ASL100-P640/306640mA标准导轨安装功能说明：KNX/EIB系统标准供电电源,耦合总线信号,并且监测K

34、NX/EIB系统的电流。另外本系列的电源提供一个30V的辅助直流电压，为其他的外设（如触摸屏幕、IP网关等）提供电源。该模块至多可以为64个设备供电，带总线复位、过流指示和短路保护。开关驱动器产品型号回路数模块宽度单回路额定各里安装方式ASL10CFS4/164416A标准导轨安芸ASLlOQ-S8/168816A标准导轨安芸ASL100-S12/16121216A标;隹导轨安芸功能说明：开关驱动器，支持KNX总线协议，用于对设备进行开关控制的驱动器，具有逻辑、延时、预设、场景、阈值开关等功能。0-1OV调光驱动器产品型号回路数模块宽度单回路额定容里安装方式ASL100-SD2/162416A

35、标准导轨安装ASL100-SD4/164816A标准导轨安装功能说明：O-IOV调光模块，支持KNX总线协议，用于控制调光回路，具有软开/关功能，每一回路能同时被8个场景调用，能检测回路状态。尤其适合对白炽灯、LED灯和低压卤素灯进行调光，还具有开关、场景、状态反馈等功能。可控硅调光模块产品型号模块宽度负载电流安装方式ASLl00-TD2/54MaX5A标准导轨安装功能说明：可控硅调光模块，支持KNX总线协议，作为调光模块既可以直接控制输入电源的通断来控制负载的通断状态，还可以通过相位控制方法实现对输入电压的调节从而实现LED的调光功能。人体感应和光照度传感器产品型号模块宽度负载电流安装方式A

36、SLl00-ID2/54Max5A标准导轨安装功能说明:智能照明传感器，支持KNX总线协议，可感受外界信号、物理条件（如光、红外），并将感应的信息传递给其它KNX模块（如调光器、开关驱动器），实现其功能。主要用于智能照明控制系统中公共走道、门厅、车库等需要自动控制场所。智能面板产品型号按键数安装方式ASL100-F1/2一联两键86盒安装ASLIUO-F2/4两联四键86盒安装ASL100-F4/8四联八键86盒安装功能说明：智能面板，支持KNX总线协议，用于接受按键触动信号，可通过区分短按与长按并结合不同参数配置实现开关、调光、场景、窗帘控制、调温、报警等功能。干接点输入模块产品型号模块宽度

37、回路数安装方式ASL100-DI4/2024标准导轨安装功能说明干接点信号输入模块，支持KNX总线协议，用于接受外部干接点信号输入,可通过不同参数配置实现开关、调光、场景、窗帘控制、数值发送、计数、调温、报警等功能。5. 3.2智能照明控制子系统功能区域控制可以通过电脑或者触控终端控制一栋楼、某一层或某个区域所有照明灯具开关。可以对单个照明回路实现开关控制，还可对每个模块、箱子、楼层、自定义分区实现总控。现场受控回路的开关状态会实时反馈。调光控制拖动调光控件，照明设备从0%到100%进行调光,点击左右两边的符号，可进行步进调光，一个步进增加/减少20%；通过图标的亮灭状态反馈现场开关的状态。点

38、击模块调光单控可以对一个模块的照明回路实现调光控制；点击调光总控,可以对多个照明回路实现调光控制。定时控制智能照明控制系统通过时钟管理器，实现有关区域照明的定时和自动管理功能，实现走廊、公共通道、景观照明、泛光照明、车库照明定时控制。如百叶窗定时升降、集中供热定时调节、节假日照明定时关闭、定时通知等。场景控制智能照明控制系统根据不同区域的功能需求，设定不同的场景模式，完成各种照明灯具的控制组合，达到美化工作环境、提高舒适度。人体感应控制在通道、走廊、公共区域、楼梯间、会议室等场所布置人体感应传感器，当人员进入区域时，自动打开照明；当人员离开后，延迟一段时间再关闭，根据需求设定。窗帘控制窗帘控制

39、有两种控件，一种是开关和步进调节功能；另一种是无极调节和步进调节功能。点击窗帘单控控件，可以开合百叶窗/窗帘或者调整百叶角度；点击窗帘总控图标，可以对多路窗帘实现调光控制；通过图标的亮灭状态，反馈现场窗帘的开合状态，数值表示窗帘的相对动作的值。电流检测读取带电流检测开关驱动器所有回路的电流、开关控制，并自动分析回路是否有故隙状态。电流值、故障状态显示、开关状态会实时反馈在界面上。5.4电气火灾监控子系统电气火灾监控系统作为火灾自动报警系统的预警子系统，由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成，通过现场总线构成一套完整的预防电气火灾的监控系统，数

40、据可集成至医院消控室监控系统。医院电气火灾监控系统以建筑为单位设置，采集数据后上传至值班室监控主机，实现对建筑电气安全预警。现场设置的传感器监测配电系统回路的漏电电流和线缆温度，异常时实时发出报警信号，关注门诊楼、住院楼、医技楼等区域漏电或者电缆发热等问题。5.4.1 电气火灾监控子系统设备选型类别型号功能安芸方式防护等级监控设备Acrel-6000B接收电气火灾监控探测器信号，实现对被保护电气线路的报警、监视、控制与管理。壁挂式IP65监控探测器ARCM300-J11路剩余电流监测I，4路温度监测I，1路维电器输出，事件记录，LCD显示，1路RS485MOdbUS通讯导轨式IP30AR6BO

41、OJ44路剩余电流监测，1路温度监测，4路维电器输出，事件记录，LCD显示，1路RS485念麴痣通讯导轨式IP30配套附件AKH-0.66L剩余电流互感器，采集剩余电流信号螺丝固定IP30ARCM-NTCWWWWWWw温度传感器，采集线缆或酉己电箱体温度扎帝固定IP305.4.2 电气火灾监控子系统功能监控报警功能监控设备能接收多台探测器的剩余电流、温度信息，报警时发出声、光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位。对于声音报警信号也可以使用触摸屏“消声”按键手动消

42、除。控制输出功能当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。故障报警功能通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故隙时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。电源故障报警：当主电源或备用电源发生故隙时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。报警记录存储查询功能当发生剩余电流、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据

43、提供多种便捷、快速的查询方法。55消防设备电源监控子系统医院消防安全非常重要，消防设备比较多，消防设备电源监控系统主要功能就是用于监测消防设备的工作电源是否正常，保障在发生火灾时消防设备可以正常投入使用。消防设备电源监控监控系统采用消防二总线，以建筑为单位设置区域分机采集消防设备电源状态，区域分机通过二总线接收多台传感器的电压、电流信息和开关状态信息，以此实现对消防设备电源工作状态的实时监视。消防水泵报警系统消防栓应急照明5. 5.1消防设备监控子系统设备选型类别型号功能安装方式防护等级监控三主监控器AFPMl0Q/B1检测消防设脊电源的电压、电流、开关状态等相关信息，从而到I广惭设电源是否有

44、断路、短路、过后、欠压、健相以及过流（过载）等故蹿信息并报警、记录。该监控系统采用二总线通讯，与AFFI系列传感SS进行数擂交换。壁挂式IP65区域分机AF-QYFJ-250V-12Ah区域分机可监控被监则设备的电压电流状态和故障信息，并反搐给:物设爸电源监控若；增加了通信距离扩展了监控终藁的数里。蟹挂式IP65电源监控模块亚电源进线濡AFPM3-2AV1L液晶屏显示实时监则数据I冥时监则两路三相电压；具有欠压、过压、错相的故蹄报警功能；提供一路或两路开关里输入，监测开关里状态；二总统通讯，智能化程度高.与轨式IP30华电源进线调AFPBD-AVI1L液!&屏显示实时监剜数据；实时滥剜一路三相
