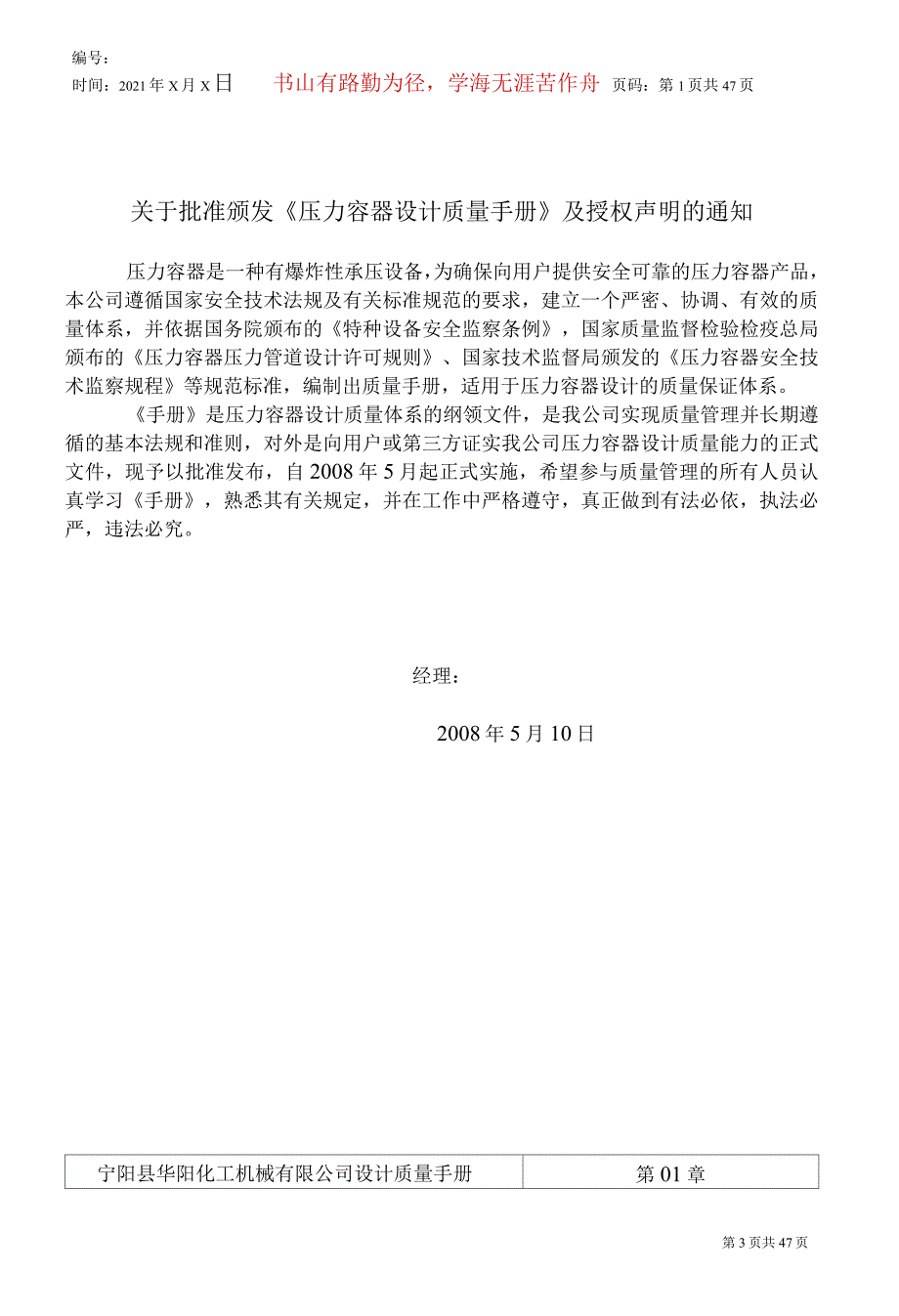

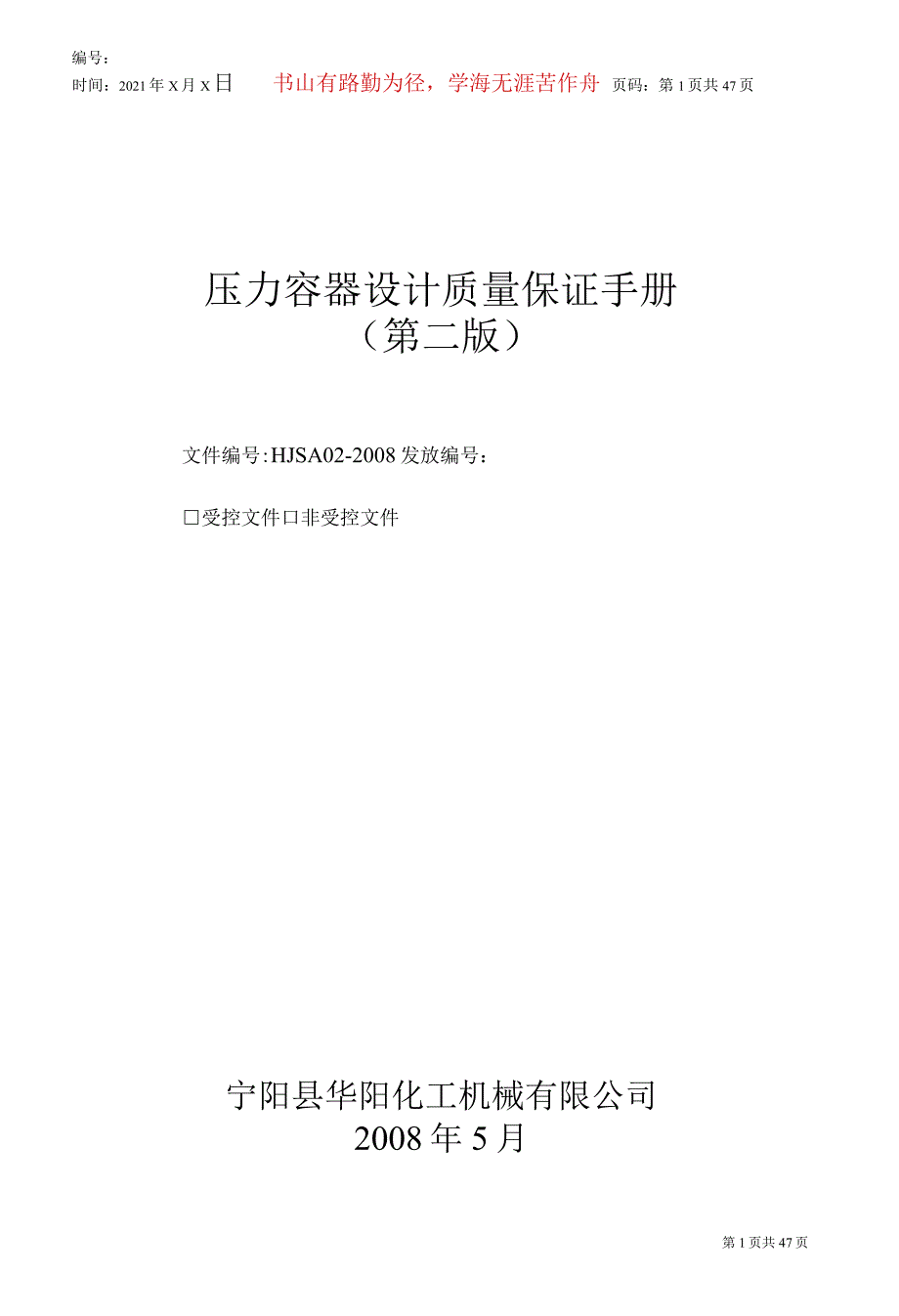

1、编号:时间:2021年X月X日书山有路勤为径,学海无涯苦作舟 页码:第1页共47页压力容器设计质量保证手册(第二版)文件编号:HJSA02-2008发放编号:受控文件口非受控文件宁阳县华阳化工机械有限公司2008年5月宁阳县华阳化工机械有限公司设计质量手册第。章标题批准令修订号:A第1页共1页第3页共47页关于批准颁发压力容器设计质量手册及授权声明的通知压力容器是一种有爆炸性承压设备,为确保向用户提供安全可靠的压力容器产品,本公司遵循国家安全技术法规及有关标准规范的要求,建立一个严密、协调、有效的质量体系,并依据国务院颁布的特种设备安全监察条例,国家质量监督检验检疫总局颁布的压力容器压力管道设

2、计许可规则、国家技术监督局颁发的压力容器安全技术监察规程等规范标准,编制出质量手册,适用于压力容器设计的质量保证体系。手册是压力容器设计质量体系的纲领文件,是我公司实现质量管理并长期遵循的基本法规和准则,对外是向用户或第三方证实我公司压力容器设计质量能力的正式文件,现予以批准发布,自2008年5月起正式实施,希望参与质量管理的所有人员认真学习手册,熟悉其有关规定,并在工作中严格遵守,真正做到有法必依,执法必严,违法必究。经理:2008年5月10日宁阳县华阳化工机械有限公司设计质量手册第01章编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟页码:第4页共47页章节名称版次修订号日期0

3、批准令2 A2008/501目录及修订状况2 A2008/51适用范围2 A2008/52规范性引用文件2 A2008/53术语和缩写2 A2008/54质量方针和质量目标2 A2008/55设计质量体系及其构成2 A2008/56设计质量控制系统27设计人员培训、考核与奖惩2AA2008/52008/5标题目录及修订状况修订号:A第1页共2页第5页共47页HJSBO1-2008 HJSB02-2008HJSB03-2008 HJSB04-2008 HJSB05-2008 HJSB06-2008 HJSB07-2008 HJSB08-2008 HJSB09-2008 HJS Bl 0-2008

4、HJSB11-2008 HJS Bl 2-2008 HJSB13-2008HJSB14-2008HJSB 15-2008附录A设计技术装备一览表附录B各级设计人员概况表附录C各级设计人员任命书附录D压力容器设计技术法规体系图附录E压力容器设计法规、规范、标准目录附录F设计质量信息反馈控制系统图附录G设计质量控制工作程序图附录H压力容器设计质量控制点一览表附件一:压力容器设计程序文件压力容器各级设计人员管理制度压力容器各级设计人员的业务考核管理规定压力容器各级设计人员岗位责任制压力容器设计条件编制与审查制度压力容器设计文件编制管理规定压力容器设计文件更改管理规定压力容器设计文件的复用管理规定压力

5、容器设计文件图(表)的编写制度压力容器设计文件签署制度压力容器设计文件标准化审查制度压力容器设计文件档案(含电子文档)保管管理规定压力容器设计文件的质量评定管理制度压力容器设计条件的质量信息反馈管理规定压力容器设计资格印章的使用与管理规定压力容器设计工作程序编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟页码:第5页共47页宁阳县华阳化工机械有限公司设计质量手册第01章标题目录及修订状况修订号:A第2页共2页HJSB16-2008压力容器外来文件管理制度附件二:化工设备设计文件编制规定HJSC01-2008附件三:设计质量控制纪录压力容器设计任务书(A)压力容器设计校审记录表(A)

6、压力容器设计质量评定卡(A)压力容器设计文件更改通知单(A)压力容器设计标准化审查记录表(A)压力容器设计设计条件修改书(A)压力容器设计许可印章使用记录(A)容器、搅拌容器、反应器条件图(A)换热器条件图(A)塔器条件图(A)注:(A)表示A版,原版;(B)表示B版,第一次修改;(C)表示C版,第二次修改;编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟页码:第6页共47页宁阳县华阳化工机械有限公司设计质量手册第1章标题适用范围修订号:A第1页共1页编号:时间:2021年X月X日书山有路勤为径,学海无涯苦作舟 页码:第1页共47页1.1总则根据特种设备安全监察条例、压力容器安全技

7、术监察规程及压力容器压力管道设计许可规则的要求,结合本公司的具体情况,建立压力容器设计质量保证体系。该体系旨在加强对设计工作的管理,确保压力容器的设计质量。1. 2适用范围木手册适用于公司D类压力容器产品的设计。宁阳县华阳化工机械有限公司设计质量手册第2章标题规范性引用文件修订号:A第1页共1页本标准编制中引用了下列文件中的有关条款。凡是注日期的引用文件,其随后的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。2. 1质量管理体系文件GB/T19000-2000idtIS09

8、000:2000质量管理体系基础和术语GB/T19001-2000idtIS09001:2000质量管理体系要求3. 2法规、规程文件国务院(2003)373号特种设备安全监察条例质技监局锅发(1999)154号压力容器安全技术监察规程国质检总局TSGR1001-2008压力容器压力管道设计许可规则4. 3压力容器设计标准GB150-1998钢制压力容器(含第1号修改单)GB151-1999管壳式换热器(含第1号修改单)HG20580-1998钢制化工容器设计基础规定HG20581-1998HG20582-1998HG20583-1998HG20584-1998HG20585-1998JB/T

9、4731-2005JB/T4710-2005钢制化工容器材料选用规定钢制化工容器强度计算规定钢制化工容器结构设计规定钢制化工容器制造技术要求钢制低温压力容器技术要求钢制卧式容器钢制塔式容器LANSYSPV1.2压力容器强度设计软件第#页共47页编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟页码:第9页共47页宁阳县华阳化工机械有限公司设计质量手册第3章标题术语和缩写修订号:A第1页共1页第9页共47页编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟 页码:第1。页共47页5. 1术语本标准使用的术语和定义均符合GB/T19000-2000的规定。6. 2缩写特种设备安

10、全监察条例简称条例压力容器安全技术监察规程简称容规压力容器压力管道设计许可规则简称设计规则压力容器设计质量保证手册简称手册GB150-1998钢制压力容器简称GB150GB151-1999管壳式换热器简称GB151JB/T4731-2005钢制卧式容器简称JB4731JB/T4710-2005钢制塔式容器简称JB4710宁阳县华阳化工机械有限公司设计质量手册第4章第#页共47页编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟页码:第11页共47页标题质量方针和质量目标修订号:A第1页共1页4.1 质量方针依托科技进步,设计安全可靠、性能稳定、顾客满意的优质产品。4.2 质量目标设计

11、产品交付合格率100%,顾客满意率达到90%以上。第n贞共47页编号:时间:2021年X月X日书山有路勤为径,学海无涯苦作舟 页码:第12页共47页宁阳县华阳化工机械有限公司设计质量手册第5章标题设计质量体系及构成修订号:A第1页共1页第#贞共47页编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟 页码:第28页共47页压力容器设计质量保证体系是根据国家颁布的有关法规、安全技术规范和质量体系所规定的基本要求要素,按质量体系的基本内容、目标管理和系统控制的原则而建立的。它由设计组织机构、设计质量控制系统、设计质量标准化控制系统、设计质量信息反馈控制系统所构成,并形成体系文件。共设置1

12、3个控制环节,29个控制点。压力容器设计质量控制点一览表,见附录H。5.1设计组织机构的构成及职责5.L1组织机构的构成设计机构由设计室、工艺室、档案室三部门组成,各部门间的隶属关系如图1所示。公司设计技术装备见附录A。总经理压力容器技术负责人(技术副总经理)设II-室JL工艺室档案室图1设计组织机构图5.1.2各部门的职责5.1.2.1设计室a)根据合同或技术协议的要求从事产品设计及设计文件的编制,以满足顾客要求和工艺的需要,设计工作应实现技术先进、安全可靠、经济合理,符合制造、安装、使用的要求;b)制定并确认产品有关技术标准及规范;c)及时、正确贯彻压力容器的有关法律、法规、规范、标准和技

13、术条件;宁阳县华阳化工机械有限公司设计质量手册第5章标题设计质量体系及构成修订号:A第2页共1页d)负责压力容器设计文件的管理、归档工作;e)负责设计文件的更改;f)负责组织设计评审;g)处理产品售后服务中出现的技术问题。5.1.2.2工艺室a)认真贯彻压力容器有关法律、法规、规范、标准和技术条件;b)负责设计文件的工艺审查,根据公司的设备能力、技术水平积极采用新技术、新工艺,以提高产品质量和工作效率;c)负责外供图样的审查。5.1.2.3档案室a)负责压力容器有关法律、法规、规范、标准和技术条件的收集管理;b)负责压力容器设计文件的独立建档管理;c)负责压力容器设计文件的分发、回收和借阅管理

14、5.2设计质量保证体系构成第13贞共47页在总经理领导下,由压力容器技术负责人主持,各级设计人员具体从事压力容器产品的设计质量控制和质量管理活动的控制。设计质量保证体系如图2所示总经理技术负贡人审核人员标准化责任人工艺货任人档案资料员图2压力容器设计质量保证体系编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟页码:第15页共47页宁阳县华阳化工机械有限公司设计质量手册第5章标题设计质址体系及构成修订号:A第3页共1页第15贞共47页编号:时间:2021年X月X日书山有路勤为径,学海无涯苦作舟 页码:第12页共47页5. 3各级人员的条件要求5.1.1 设计单位技术负责人由单位主管

15、压力容器设计工作的负责人担任,具有压力容器相关专业知识,了解法规、安全技术规范、标准的有关规定,对重大技术问题能够作出正确决定。5.1.2 压力容器设计批准人员(1)从事本专业工作,且具有较全面的相应压力容器专业技术知识;(2)能够正确运用有关规程、标准等技术规范,能组织、指导各级设计人员正确贯彻执行;(3)熟知压力容器设计工作和国内外有关技术发展情况,具有综合分析和判断能力,在关键技术问题上能作出正确决断;(4)具有3年以上压力容器设计审核经历;(5)具有高级技术职称;(6)经压力容器设计审批人员专业考核合格。5.1.3 审核人员(1)能够指导设计、校核正确执行有关规程、标准等技术规范,能解

16、决设计、制造、安装和生产中的技术问题;(2)能认真贯彻执行国家的有关技术方针、政策,工作责任心强,具有较全面的压力容器设计专业技术知识,能保证设计质量;(3)具有审查计算机设计的能力;(4)具有3年以上压力容器设计校核的经历;(5)具有中级以上(含中级)技术职称;(6)经压力容器设计审批人员专业考核合格。5.1.4 校核人员(1)能够运用有关规程、标准等技术规范,能指导设计人员的设计工作;(2)具有压力容器设计专业知识,有相应的压力容器设计成果并己投入制造、彳吏用.(3)具有应用计算机进行设计;(4)具有3年以上压力容器设计经历;(5)具有初级以上(含初级)技术职称。5.1.5 设计人员(1)

17、具有一定压力容器设计专业知识;(2)能贯彻执行有关规程、标准等技术规范;(3)能在审核人员指导下独立完成设计工作,并且能够使用计算机进行设计;宁阳县华阳化工机械有限公司设计质量手册第5章标题设计质量体系及构成质修订号:A第4页共1页(4)具有初级以上(含初级)技术职称和一年以上的设计经历。5.4各级人员职、责、权5.4.1总经理a)贯彻执行国家有关质量工作的政策、法规和规程;b)对压力容器设计质量体系负全责;c)确定公司设计管理模式、组织建立、健全适合本公司特点、运行可靠的质量体系;d)领导制定和贯彻质量方针,批准压力容器设计质量手册并颁布实施;e)对设计质量体系的现状进行评审,作出改善质量体

18、系和提高设计质量的重大决策。5.4. 2单位技术负责人a)贯彻执行国家技术政策、法规、标准和公司的质量方针;b)在总经理的领导下,主管单位的压力容器技术工作,对设计质量和重大技术问题负领导责任;c)负责建立、健全设计质量保证体系,并监督其有效运行;d)协助总经理制定设计质量方针、审批各项设计管理制度;e)组织开展设计质量审核工作,负责向总经理汇报质量体系运行情况;0负责压力容器设计资格印章的正确使用;g)负责聘任各级设计人员;h)负责单位各级设计人员的技术培训、考核及业务技术交流工作;5.4.3设计技术负责人a)在技术总负责人的领导下,负责压力容器设计的日常技术工作,对设计质量和技术问题负主要

19、责任;b)负责编制压力容器设计保证体系文件;c)负责组织、安排各级设计人员的技术培训,协助技术负责人考核各级设计人员,并负责进行技术交流;d)参加重大设计原则和设计方案的讨论、审查设计结构、计算方法、材料选择和技术条件的确认;e)审查关键性技术问题;宁阳县华阳化工机械有限公司设计质量手册第5章标题设计质量体系及构成修订号:A第5页共1页f)协调设计、校核、审核之间的工作,必要时组织中间审查,以确保设计质量;g)对设计、技术方案是否体现技术先进、经济合理、安全可靠等重大原则问题负主要责任;h)负责组织学习和贯彻执行国家的有关方针、政策,贯彻执行有关领导部门对设计单位的各项规定和要求。i)主持压力

20、容器设计的标准化管理和标准化审查工作。5. 4.4审核人员a)参加压力容器重大设计原则和设计方案的讨论及审查,协助设计、校核人员确定重大的结构设计、计算方法、材料选择和技术条件;b)审核压力容器设计指导思想、设计原则是否符合设计条件的要求;是否执行有关的国家标准,部颁标准,规范,规定;是否技术先进,安全可靠,经济合理;c)对主要技术问题和技术方案的正确性负责;d)指导设计、校核人员的工作,协调解决设计中的疑难问题和分歧;e)负责处理设计和校核之间在技术问题上的分歧意见,必要时组织中间审查,避免设计返工;f)认真填写压力容器设计图样和设计文件校审记录、做好设计质量的评定工作。5.4. 5校核人员

21、a)协助设计人员解决一般技术问题;b)全面校核压力容器设计文件(包括图纸、计算书、技术条件、说明书),是否符合设计条件、制造和生产的要求,提供的设计文件是否完整、齐全;c)校核设计是否执行国家和部颁标准规范及各种规章制度;d)校核受压元件的强度计算书的正确性;e)校核图面是否匀称,投影、剖面是否准确,尺寸、符号、零件数量、重量等是否齐全正确;f)校核技术条件是否完整、恰当,文词是否通顺、简练、切题;g)认真按规定填写并签署压力容器设计图样和设计文件校审记录;第17贞共47页编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟 页码:第页共47页宁阳县华阳化工机械有限公司设计质量手册第5

22、章标题设计质量体系及构成质修订号:A第6页共1页第19贞共47页编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟 页码:第28页共47页h)对校核中发现的问题应与设计人员充分讨论,妥善处理。如有分歧,提请审核人员决定;i)对校核的设计文件质量负责,负责对归档后设计文件修改的校核;j)负责协助设计人员处理制造、安装、使用及顾客提出的有关技术问题。5. 4.6设计人员a)认真贯彻国家颁布的有关压力容器设计的法律、法规,正确执行有关压力容器的国标、行标,遵守各项设计管理制度;b)承担具体的设计任务,并对设计质量和设计进度负责;c)根据设计条件、设计任务书、合同和协议的要求,开展调研、收集

23、资料、提出欲设计压力容器的主要结构、材质选择、技术条件等方案;d)认真审查设计条件,并予以设计。向顾客反馈的设计文件应清晰、正确、完整;e)正确运用有关设计资料和计算方法,做好受压元件的计算和分析;f)编制设计文件,按比例制图,做到视图投影正确、图面清晰、尺寸、符号准确无误,文字通顺、简练、字迹端正。并采用CAD制图;g)负责校审后图样的修改及打印文件的复核,规范地整理设计图样、计算书和说明书,按规定做好签署和归档工作;h)认真处理施工、试车、生产中有关的设计问题。5.5各级设计人员任命书各级设计人员的任命书,见附录C5.6设计质量标准化控制系统5.6.1职责压力容器设计标准化工作由压力容器技

24、术负责人负责。设计部为标准化管理的归口部门。5.6.2工作要求标准化管理的责任人和责任部门应按标准化管理制度的要求开展工作。5.6.3标准的构成产品设计应依据国家有关压力容器法规、规程和标准等,为保证法规、规宁阳县华阳化工机械有限公司设计质量手册第5章标题设计质量体系及构成质修订号:A第7页共1页程和标准的有效性,根据标准化管理制度的要求,建立压力容器设计质量标准体系,该体系是由国家法规、规程、标准、设计质量手册、设计质量管理制度及技术标准等组成。设计技术法规体系图见附录D。有关国家法规、安全技术规范及标准目录,见附录E。对于所列文件的有效性应进行随时跟踪,定期评审。5.7设计质量信息反馈控制

25、系统5.7.1职责设计质量信息反馈由技术总负责人监管,各级设计人员具体实施。设计部为设计质量信息反馈的归口管理部门。5.7.2构成设计质量信息反馈系统由内部信息反馈和顾客外部信息反馈两部分组成,它通过设计质量控制和质量活动中的设计文件、记录等组成信息网络,以不断提高设计质量。5. 7.3工作程序设计质量信息反馈工作设在设计室。一般质量问题由设计部门处理、备案,由于设计问题影响安全,造成重大质量事故,需报总经理,必要时报上级主管部门。设计质量信息反馈控制系统图见附录Fo5.8设计质量体系文件体系文件是对设计质量体系的具体描述和对质量控制活动的具体规定。它分为三个层次,包括:a)第一层文件:压力容

26、器设计质量保证手册HJSA02-2008b)第二层文件:压力容器设计管理制度HJSB01-15-2008c)第三层文件:化工设备设计文件编制规定HJSC01-2008,压力容器设计标准目录,设计质量控制工作程序图,设计质量控制用表、卡、单、报告等记录。宁阳县华阳化工机械有限公司设计质量手册第5章标题设计质量体系及构成质修订号:A第8页共8页5.9支持性文件HJSB01-2008压力容器各级设计人员条件HJSB03-2008压力容器各级设计人员岗位责任制HJSB13-2008压力容器设计资格印章的使用与管理HJSB10-2008压力容器设计文件标准化审查制度第23贞共47页编号:时间:2021年

27、x月X日书山有路勤为径,学海无涯苦作舟页码:第23页共47页宁阳县华阳化工机械有限公司设计质量手册第6章标题设计质量控制修订号:A第1页共8页第#贞共47页编号:时间:2021年X月X日书山有路勤为径,学海无涯苦作舟 页码:第12页共47页6. 1总则设计质量控制函盖了从设计计划到确认的全过程,设计工作应按程序进行,以确保设计结果既符合有关法规、标准,又满足顾客的要求。7. 2范围本章规定了设计质量控制的职责、范围、工作程序、设计更改以及材料代用的原则。本章适用于合同要求压力容器产品设计和新开发压力容器产品设计、开发的全过程。6.3依据本章编制的依据是GB/T19001-2000idtIS09

28、001:2000质量管理体系要求及压力容器有关标准、规范。6.4职责技术总负责人负责按压力容器各级设计人员条件聘用各级设计人员,批准压力容器设计任务书,对于新开发产品设计的设计工作负责产品立项和质量计划的批准,监督检查设计质量控制工作。设计质量的控制工作由设计技术负责人负责,并接受技术总负责人的监督检查。设计部是压力容器设计质量控制的归口管理部门,负责压力容器产品设计、开发全过程的组织、协调和实施工作。确定并实施设计过程的技术接口、输入、输出、评审、验证、确认及更改工作,负责提供技术先进、安全可靠、经济合理、满足顾客要求的设计作品。工艺室负责设计文件的工艺审查。档案室负责归档后设计文件的管理。

29、相关部门负责与顾客和制造部门的联系。各级设计人员应按压力容器各级设计人员的岗位职责和压力容器设计工作程序进行设计工作。6.5设计类别、级别、品种范围设计的压力容器产品必须遵守压力容器设计许可证所批准的类别、级别和品种范围。公司申请的压力容器的类别、级别和品种范围为D级第一类压力容器(D1);第二类低、中压容器(D2)。宁阳县华阳化工机械有限公司设计质量手册第6章标题设计质量控制修订号:A第2页共8页6.6工作程序本公司压力容器产品的设计工作按类型分为“合同要求设计”和“新开发产品设计”两大类,为实现这些产品设计工作程序的规范化,特制定HJB013-2008压力容器设计工作程序,将设计工作全过程

30、划分为七个阶段,即计划、输入、输出、评审、验证、确认及更改。设计质量控制工作程序图见附录Fo6.6.1合同要求设计工作程序各阶段的要求计划阶段:根据批准生效的项目建议书或评审后的合同要求编制设计工作计划,形成设计和开发计划书,对设计全过程进行划分,明确各阶段的人员职责和权限。输入阶段:接受或依据压力容器设计条件图编制细则的规定协助编制压力容器设计条件图,并按压力容器设计条件的编制与审查的规定审查设计条件图。编制压力容器设计任务书,经技术总负责人批准后生效。审核后的设计条件图和批准的压力容器设计任务书作为设计的重要依据。输出阶段:根据用户的需要,绘制设计方案图或施工图,编制压力容器计算书、压力容

31、器使用说明书等技术文件。技术文件按压力容器设计文件的签署的规定签署后方可输出。要求形成压力容器设计计算书、施工图图样及设计和开发输入/输出清单等记录。评审阶段:在设计各阶段应进行适时的设计评审。评审按计划进行。评审结果记录在压力容器设计图样和设计文件校审记录、压力容器设计图样和设计文件标准化审查记录和设计评审记录。验证阶段:对己有产品标准的设计作品,可根据标准的要求进行验证;对证报告或压力容器设计计算书,以保证设计产品的安全性和可靠性。无产品标准的设计作品,可对照已经过生产实践的类似设计,运用比较、计算验证、模拟实验等方法进行验证,填写设计验证报宁阳县华阳化工机械有限公司设计质量手册第6章标题

32、设计质量控制修订号:A第3页共8页第29贞共47页告或压力容器设计计算书,以保证设计产品的安全性和可靠性。确认阶段:为证明设计产品能够满足使用的要求,需进行设计确认。该工作在产品交付试运行后方可确认,顾客提供竣工或验收报告,以证明设计作品能够满足使用要求,使设计质量不断提高。形成的记录有压力容器设备使用情况质量信息反馈单、产品竣工或验收报告等。更改阶段:设计更改的原则、范围、方法、权限按本章6.7条的规定。在压力容器设计过程和产品制造过程中的更改应按规定填写压力容器设计条件修改书或压力容器设计更改通知单,并按设计更改进行设计文件的更改。6.6.2开发新产品设计计划阶段:开发新产品的设计需进行新

33、产品设计质量策划,编制设计质量计划,设计质量计划批准后予以实施。设计质量计划应对设计全过程进行划分,明确各阶段的人员职责和权限,随着设计开发工作的进展,在适当时对设计质量计划予以评审和调整,以确保设计开发计划的适应性和有效性,计划的修改应执行文件控制程序的有关规定。输入阶段:接受或依据压力容器设计条件图编制细则的规定协助编制设计条件图,并按压力容器设计条件的编制与审查的规定审查设计条件图,设计条件的修改按规定填写压力容器设计条件修改书。编制压力容器设计任务书,经技术总负责人批准后生效。形成的设计条件图和压力容器设计任务书的记录作为设计的重要依据。宁阳县华阳化工机械有限公司设计质量手册第6章标题

34、设计质量控制修订号:A第4页共8页输出阶段:设计输出是以设计输入为依据,输出必须满足输入的要求。输出分为方案图的输出和施工图的输出。a)方案图的输出要求:在调研的基础上,由设计提出具体设计方案,由相关人员进行方案讨论,根据方案讨论的结论及工程设计的统一规定,绘制该设备总图,总图应确定设备材质、重量、外形尺寸、管口方位、安装及地脚螺栓尺寸等;按压力容器设计文件的签署的规定,对设计文件进行签署,方案设计经过批准后方可实施。b)施工图的输出要求:设计人员根据设计方案的有关数据和定性要素,确定设计参数,选定计算方法,并进行计算,且出具计算书。计算书经校审后签署,由设计人员绘制施工图。图样包括:装配图、

35、部件图、零件图。所绘制的图样应符合国家制图标准的规定;设计人员应按照相关国标、行业标准编写技术要求,作为产品制造的技术依据,技术要求一般写在装配图上,对特殊的复杂的产品的技术要求,则单独编制技术条件;一般的压力容器产品不编制说明书。对操作有特殊要求的产品应编制使用说明书;设计图样及设计文件的签署按压力容器设计文件的签署的规定进行。并按压力容器设计文件的管理规则的规定,对设计文件进行管理。评审阶段:对设计的适当阶段应进行设计评审,评审按计划进行。评审后,为保证和满足工艺的要求,设计完成时装配图应交给提供条件的专业或人员会签;设计过程中视需要,应安排对设计产品进行系统的评审,评审部门为与设计部接口

36、的相关部门,评审内容为:标准的符合性、结构的安全、经济、合理性、加工的可行性、顾客要求的符合性、采购的可行性、检验的可行性、进度的符合性等,并宁阳县华阳化工机械有限公司设计质量手册第6章标题设计质量控制修订号:A第5页共8页分别填写设计评审记录、设计图样和技术文件校审记录、设计图样和技术文件标准化审查记录,按压力容器设计质量评定的规定,对设计文件进行质量评定填写压力容器设计质量评定卡。验证阶段:根据标准的要求进行验证;对无产品标准的设计作品,可对照已经过生产实践类似设计,运用比较、计算验证、模拟实验等方法进行验证,对试制产品应进行型试试验,填写产品型式试验报告、设计验证报告或压力容器设计计算书

37、以保证设计产品的安全性和可靠性。确认阶段:为证明设计产品能够满足使用的要求,需进行设计确认,完善设计文件。该工作在制造或交付使用前完成,如需提交顾客进行试运行后方可予以确认的产品,由顾客提供竣工或验收报告。对于新开发的产品,应适时召开产品定型鉴定会,审查通过产品标准。设计确认后应出具设计确认报告,以证明设计作品能够满足使用要求,并不断提高设计质量。形成的记录有设计确认报告、压力容器设备使用情况质量信息反馈单、产品竣工或验收报告等。更改阶段:设计更改的原则、范围、方法、权限按本章6.7条的规定。在压力容器设计过程和产品制造过程中的更改应按规定填写压力容器设计条件修改书或压力容器设计文件更改通知

38、单,并按设计更改进行设计文件的更改。6.7设计更改6.7.1更改原则a)设计文件的更改必须按技术责任制的规定履行签署手续后,方可进行。更改部分设计文件时,与其相关的文件也应同时进行相应的更改,以保编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟 页码:第3。页共47页宁阳县华阳化工机械有限公司设计质量手册第6章标题设计质量控制修订号:A第6页共8页第31贞共47页编号:时间:2021年X月X日书山有路勤为径,学海无涯苦作舟 页码:第12页共47页证全套设计文件内容的协调一致。b)更改后的设计文件不得降低产品质量,也不得违背设计任务书和有关标准的规定,应保证正确、完整、统一、清晰,并

39、保证更改前的原图样及文件有据(档)可查。6.7.2更改范围6.7.2.1属下列情况之一者,方可允许更改设计a)新产品试制后的图样及技术文件需进行整改;b)有计划对图样及技术文件的更改;c)确属图样及技术文件设计编制不合理,影响整机性能要求的;d)图样及技术文件有误,无法指导生产的。6.7.2.2属下列情况之一者,一律不得更改设计a)制造过程中出现材料规格、材质与图样要求不符;b)受其它因素影响,工件或整机没有达到图样及技术文件的规定和要求;c)外购件、外协件与图样要求不符。6. 7.3更改权限a)本公司自行设计的图样及技术文件,更改权属设计部。b)通用图、借用件图样的更改权属选用人,且更改结果

40、不得破坏通、借用的性质。否则,应绘制新图样、编制新图号,并更改与其相关的全部技术文件,原图样仍应予以保留。c)当图样及技术文件确需更改时,由主管图样及技术文件的设计和编制人员进行,审核人员负责审核,当图样和技术文件的更改与设计条件不符时,更改的内容需由技术总负责人批准。宁阳县华阳化工机械有限公司设计质量手册第6章标题设计质量控制修订号:A第7页共8页6.7. 4更改方法压力容器设计文件的更改,按压力容器设计文件的更改办法的规定执行。6. 7.5更改后的评审应对设计更改进行评审、并在施工前得到有效签署。7. 8材料代用8. 8.1代用程序a)应按材料代用质量控制程序的规定执行。b)材料如需代用,

41、应由供应部提出“材料代用申请单”,经设计部签署盖“设计资格印章”后,方可生效。9. 8.2代用原则a)以高性能材料代替低性能材料时,须经原设计人员签字。b)牌号不同,性能相似的材料代用,经原设计人员同意签字。c)低性能材料代替高性能材料时,需由原设计人员进行复核,并会同校审人员共同研究,若尺寸变动不影响设备安全和工艺要求时,设计部可以同意,但因材料代用而导致相关尺寸的变动,由改材单位承担。否则不准代替。d)采用进口钢材代用国内钢材时,应将该材料的性能数据一并提交设计部研究、上报,以最终确定代用的可能性。第33贞共47页编号:时间:2021年X月X日书山有路勤为径,学海无涯苦作舟 页码:第12页

42、共47页HJSBO1-2008 HJSB02-2008 HJSB03-2008 HJSB04-2008 HJSB05-2008 HJSB06-2008 HJSB07-2008 HJSB08-2008 HJSB09-2008 HJSB10-2008 HJSB11-2008 HJSB12-2008 HJSB 13-2008 HJSB 14-2008 HJSB 15-2008 HJSB 16-20086. 10记录编号:时间:2021年x月X日书山有路勤为径,学海无涯苦作舟页码:第33页共47页宁阳县华阳化工机械有限公司设计质量手册第6章标题设计质量控制修订号:A第8页共8页6.9支持性文件压力容器

43、各级设计人员管理制度压力容器各级设计人员的业务考核管理规定压力容器各级设计人员岗位责任制压力容器设计条件编制与审查制度压力容器设计文件编制管理规定压力容器设计文件更改管理规定压力容器设计文件的复用管理规定压力容器设计条件图(表)的编写制度压力容器设计文件签署制度压力容器设计文件标准化审查制度压力容器设计文件档案(含电子文档)保管管理规定压力容器设计文件的质量评定管理制度压力容器设计文件的质量信息反馈管理规定压力容器设计许可印章的使用与管理规定压力容器设计工作程序压力容器外来文件管理制度压力容器设计任务书(A)压力容器设计校审记录表(A)压力容器设计质量评定卡(A)压力容器设计文件更改通知单(A

44、压力容器设计标准化审查记录表(A)压力容器设计设计条件修改书(A)压力容器设计许可印章使用记录(A)容器、搅拌容器、反应器条件图(A)换热器条件图(A)塔器条件图(A)注:(A)表示A版,原版;(B)表示B版,第一次修改;(C)表示C版,第二次修改;宁阳县华阳化工机械有限公司设计质量手册第7章标题设计人员培训、考核与奖惩修订号:A第1页共1页第35贞共47页编号:时间:2021年X月X日书山有路勤为径,学海无涯苦作舟 页码:第35页共47页10. 0总则根据设计规则的要求,设计部负责对设计人员定期进行培训,并予以所需的专业技术支持。设计人员的日常工作考核和定期考核记录作为奖惩的依据。7. 1职责技术总负责人为培训、考核与奖惩的责任人,行政部为培训工作的归口管理部门。7. 2培训计划由设计技术负责人编制培训计划,报行政部备案。公司内部进行的培训由设计部组织实施,公司外部实施的培训计划由技术总负责人批准。8. 3培训对象及资格凡从事压力容器设计的人员上岗前必须进行公司内部培训,以提高技能、素质,满足设计工作要求。审核人员应参加规定的培训,考试合格、
