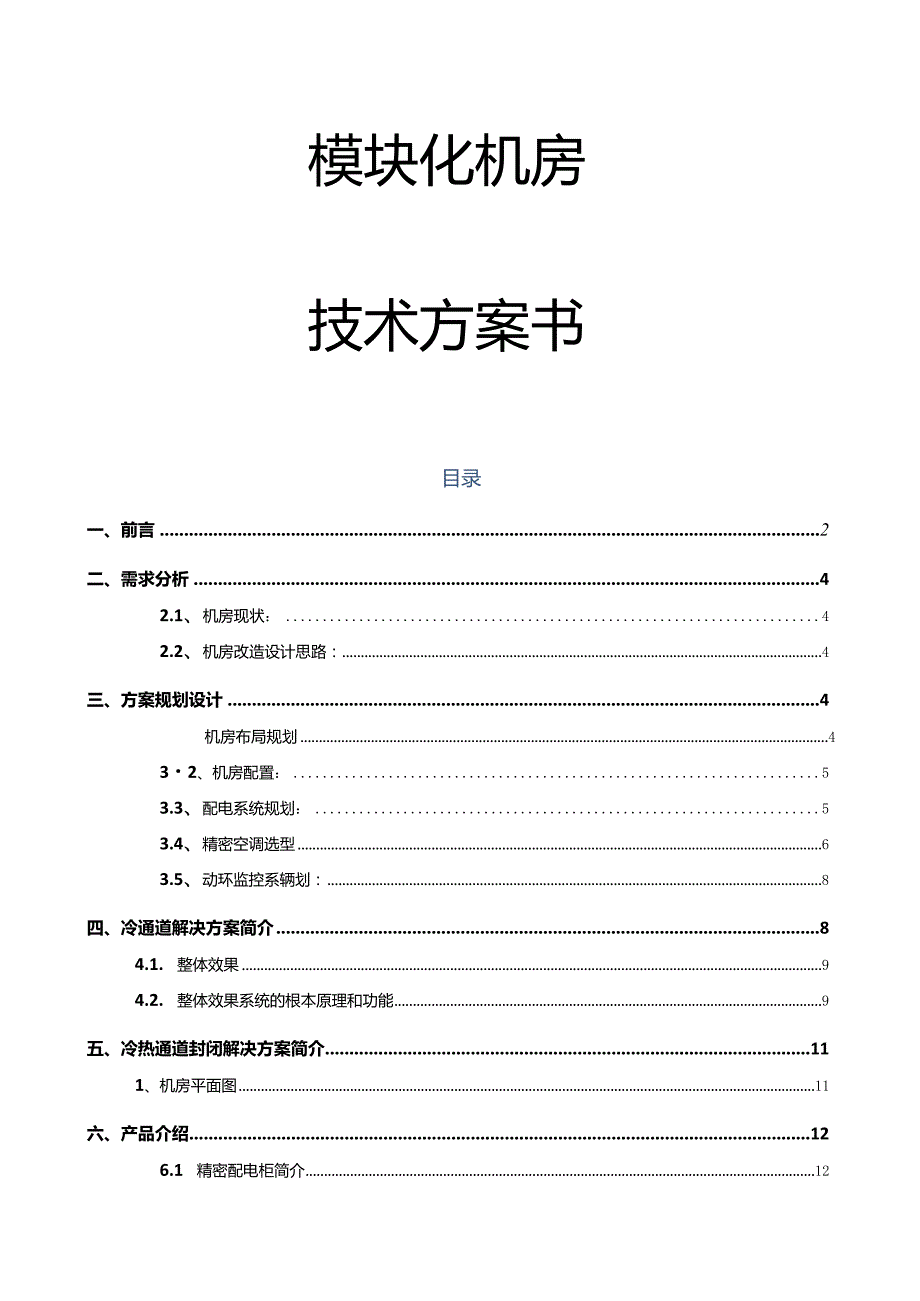

1、模块化机房技术方案书目录一、前言2二、需求分析42.1、 机房现状：42.2、 机房改造设计思路：4三、方案规划设计4机房布局规划432、机房配置：53.3、 配电系统规划：53.4、 精密空调选型63.5、 动环监控系辆划：8四、冷通道解决方案简介84.1. 整体效果94.2. 整体效果系统的根本原理和功能9五、冷热通道封闭解决方案简介111、机房平面图11六、产品介绍126.1 精密配电柜简介126.2 精密空调简介136.3 列间空调简介166.4 机柜系统186.5 冷通道系统19一刖胃根据贵单位中心机房改造的需求，我们特为贵方规划机房建设的关键根底架构解决方案。我们对您目标的理解:1

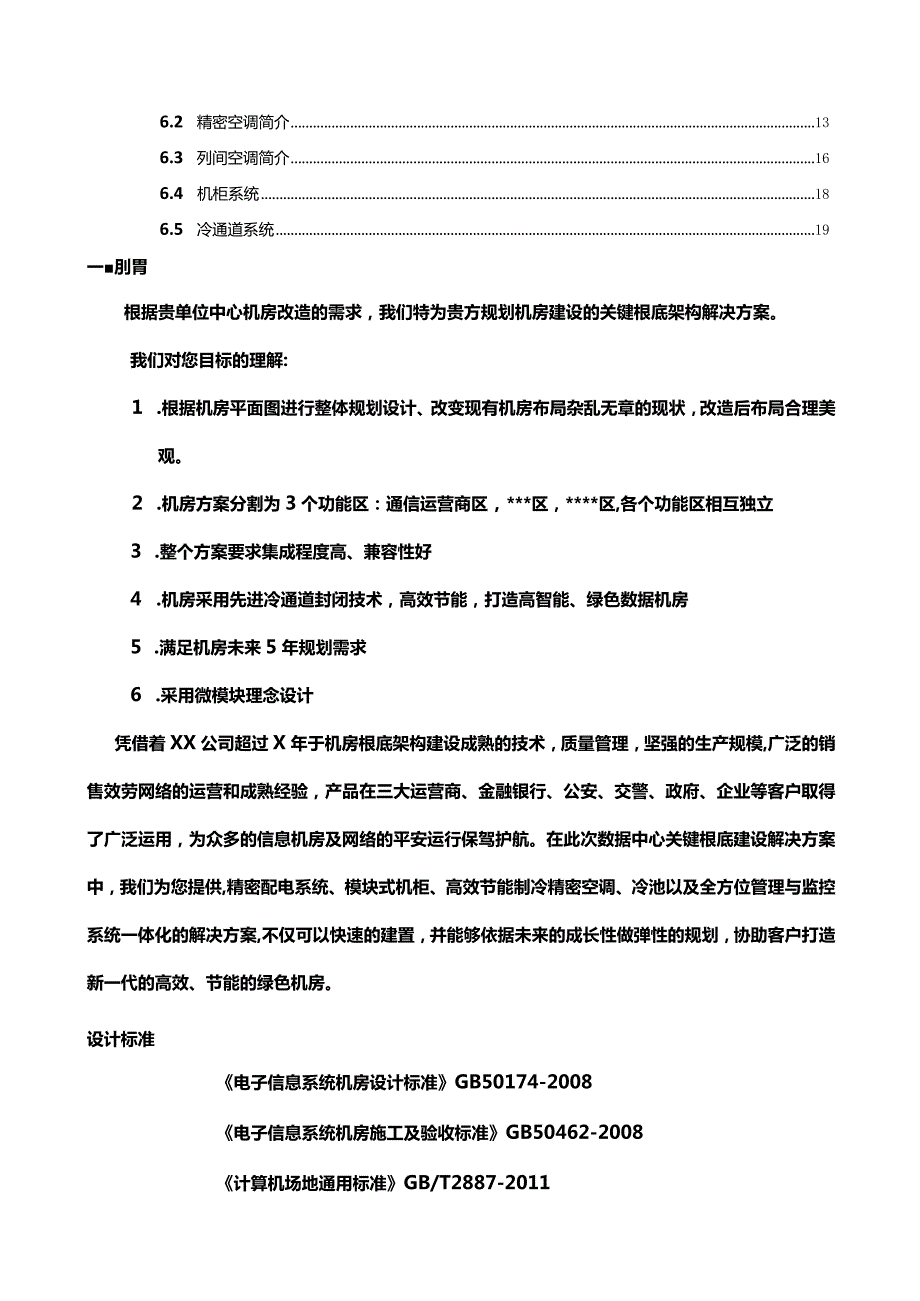

2、 .根据机房平面图进行整体规划设计、改变现有机房布局杂乱无章的现状，改造后布局合理美观。2 .机房方案分割为3个功能区：通信运营商区，*区，*区,各个功能区相互独立3 .整个方案要求集成程度高、兼容性好4 .机房采用先进冷通道封闭技术，高效节能，打造高智能、绿色数据机房5 .满足机房未来5年规划需求6 .采用微模块理念设计凭借着XX公司超过X年于机房根底架构建设成熟的技术，质量管理，坚强的生产规模,广泛的销售效劳网络的运营和成熟经验，产品在三大运营商、金融银行、公安、交警、政府、企业等客户取得了广泛运用，为众多的信息机房及网络的平安运行保驾护航。在此次数据中心关键根底建设解决方案中，我们为您提

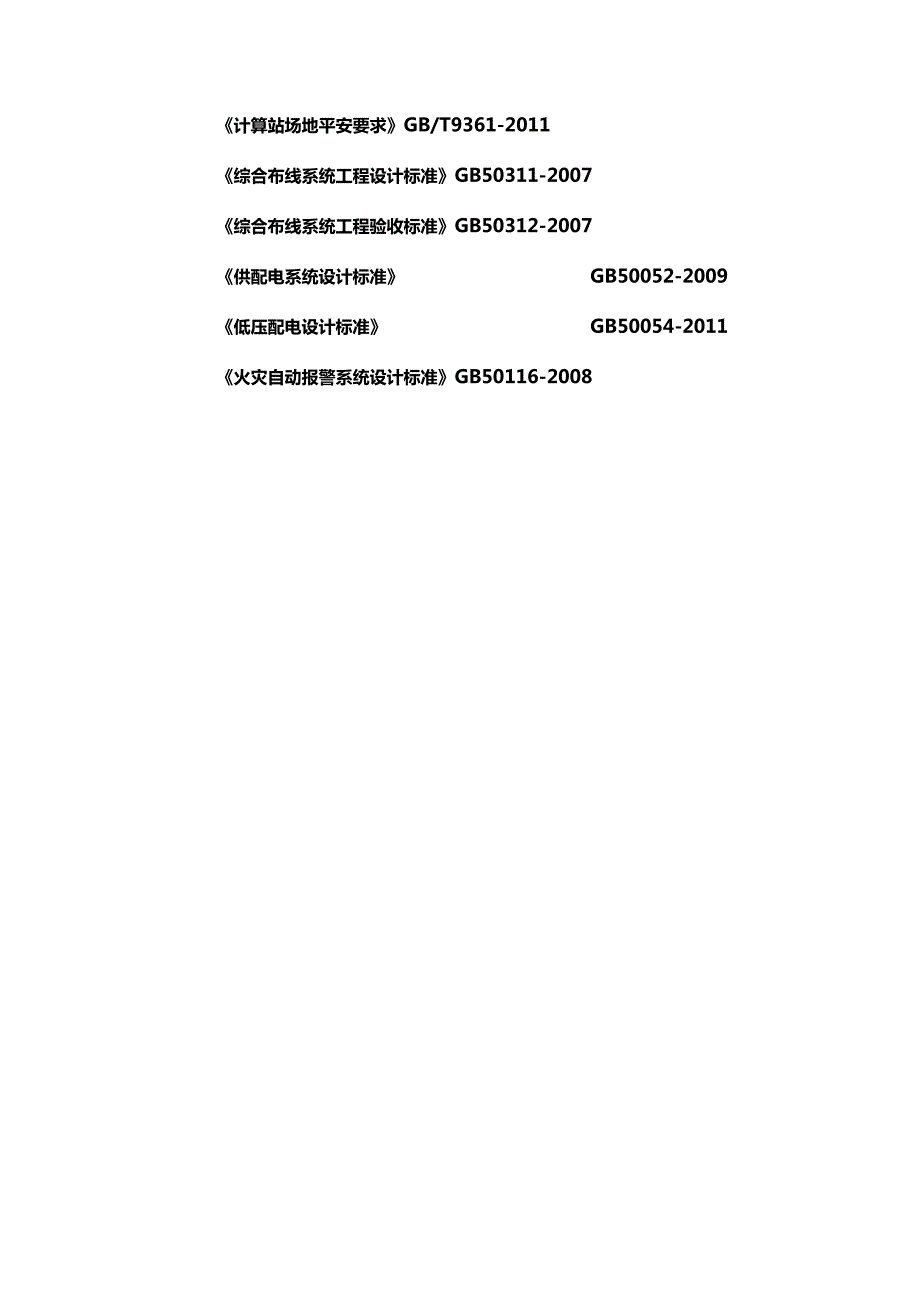

3、供,精密配电系统、模块式机柜、高效节能制冷精密空调、冷池以及全方位管理与监控系统一体化的解决方案,不仅可以快速的建置，并能够依据未来的成长性做弹性的规划，协助客户打造新一代的高效、节能的绿色机房。设计标准电子信息系统机房设计标准GB50174-2008电子信息系统机房施工及验收标准GB50462-2008计算机场地通用标准GB/T2887-2011计算站场地平安要求GB/T9361-2011综合布线系统工程设计标准GB50311-2007综合布线系统工程验收标准GB50312-2007供配电系统设计标准GB50052-2009低压配电设计标准GB50054-2011火灾自动报警系统设计标准GB

4、50116-2008二.需求分析2.1. 机房现状：1、机房位于1层，面积：108平方米，宽8米，长13.6米，层高约3.2米，无静电地板。2、机房供电：由一楼低压房2台60KVAUPS提供,。3、目前有11个交警业务用效劳器机柜、4个运营商机柜。4、机柜布局较分散，布线较混乱，不利于人员管理，机房现状见下列图：2.2. 机房改造设计思路：1、采用一体化微模块设计理念，改变现有机房杂乱无章的布局，防止传统机房七拼八凑不美观；2、IT机房分区：考虑到机房整体美观、气流组织分布合理，现规划2个微模块供交警业务用，采用双排结构、封闭冷通道设计；机房左下角规划1个微模块,采用前后冷热通道封闭设计，单排

5、结构，供运营商业务用。3、制冷系统：2个冷通道模块采用房间级空调制冷，空调放置于冷通道外，下沉式送风；运营商机微模块采用列间空调制冷，水平式送风，与机柜并排放置。4、机房敷设静电地板，强电线和空调管路地板下铺设，弱电线走机柜上方桥架。三、方案规划设计3.1.机房布局规划32机房配置：1、2个交警业务用微模块采用冷通道封闭设计，配电列头柜放置于冷通道内，有效提高制冷效率。以下是每个冷通道配置：2、考虑到冷通道的热气流对运营商机柜的影响，现在左下角规划1个由4个机产品数量备注效劳器机柜9600*1100*2000,42U配电列头柜1600*1100*2000,42U冷通道组件15000*1200长

6、宽柜和1台8.5KW列间空调组成的微模块，封闭冷热通道，与机房外环境隔绝。有效提高制冷效率和粉尘影响。以下是微模块配置3.3、产品数量备注酉己电效劳器机柜4600*1400*2000,系统42U规划：8.5KW列间空调1600*1400*2000,本工42U程供配电冷热通道封闭组件1架构按照国标GB-50174A级机房设计，机房由现有的2台60KVAUPS改造成双总线供电系统，为机房IT设备供电。最大限度保障IT设备不间断运行。具体配电系统图见CAD图纸1 .4.精密空调选型1、机房设备对场地环境的要求国家标准对机房环境的根本要求如下：别工程A级夏季冬季室内温度222202相对湿度45%65

7、温度变化率130;适应数据中心前进后出风。3 .结构设计机柜整体采用拼装结构设计，快速组装，运输可整体运输，也可零部件分拆运输；左右双开侧门，上下门扣安装，可快速拆装。4 .电源管理兼容横装式PDU与竖挂式PDU安装；可以用做一体化柜载体，兼容做机柜式配电柜载体；可以安装机架式电池箱。5 .槌巨附件齐全的机柜附件包含机柜辅件（固定层板、简易层板、活动层板、键盘架、空白面板、通风面板、机柜内部导轨，散热管理（机架式散热单元）,线缆管理（分线槽、机顶过线槽、内部理线架）6 .外表处理D标准机柜颜色为黑色细沙纹（RAL9005）,用户实际需求进行颜色选配提供色号；2）金属件前处理采用脱脂，磷化，夕

8、矽卜表涂层采用静电喷粉烤漆工艺，涂层附着牢固，防氧化，耐酸碱，外表光洁、色泽均匀、无流挂、无露底，保证长期使用不锈蚀与机柜的使用寿命长；3）固定螺丝采用镀黑镀锌处理。7 .承重能力D额定静载为800Kg,最大静载可达100OKg使用支撑脚或底座；2）移动最大承载600Kg08 .防护等级防护等级IP20。6.4 冷通道系统系统组成冷通道主要包括前后双开推门，活动顶窗，安装龙骨，温湿度检测，烟雾检测，以及控制单元等几个部件组成。智能冷通道系统必须具有稳定的结构，良好的气密性，隔热性，以及消防联动功能。智能冷通道控制流程冷通道需要与机房，大楼的控制平台进行联动。当检测到通道内或者通道外有火点时，都

9、能够顺利切断顶窗门磁的供电,使顶窗下落,到达消防气体进入冷池区域的目的。同时，冷通道应有独立的强制开启按钮，用于紧急情况下翻开通道。整体效果系统的根本原理和功能冷通道封闭可以有效地使地板下送出的冷风全部用于设备散热,大幅减少风量和冷量的损耗，而最终大幅提高制冷的效率。从整个机房的气流组织来看，有效地防止了传统机房中冷热空气混合，冷空气短路，以及远端机柜由于压降问题机柜顶端设备无足够冷量用于散热，而最终产生的局部热点问题。组件介绍双开手动推拉门冷通道双开手动推拉门使用双层结构，内充保温隔热岩棉，在门上部对称的位置上安装有5mm钢化玻璃以作为观察窗口。同时,并配备了门禁系统。该门禁具备蜂鸣功能,在

10、门超时未关闭时可发出蜂鸣声并在机房门禁系统中显示告警。在断电情况下，自动门禁可以手动开启或关闭。作为冷池区域的重要封闭组件,双开门和框体的气流封闭特性必须得到有效地保证。我们在门与机柜的接合处，以及门的顶部与底部，都使用橡胶材料或者毛刷做密封处理，以保证气流不会外溢。同时,双层门的隔热效果，可以有效杜绝冷桥的形成。顶窗结构顶窗结构顶窗结构是消防联动与制冷平安的重要控制对象。顶窗应具有如下特性:1）良好的光线通透率2）防火，隔热特性3）耐腐蚀，不易形变4）可与消防进行联动，并具有较高的通风率5）易于安装，维护，更换在本方案中,顶窗使用阻然亚克力板（阻然PC板）,的结构组成,并通过门磁实现断电后玻

11、璃窗体在自重作用下实现翻转,以到达让消防气体进入冷池湮灭火点得要求。翻窗在门磁失电，重力自垂之后，开启角度为90度，冷通道顶部通透率可达67%o窗体底边距离高架地板距离可达2000mm以上，不会对操作人员造成危险。龙骨安装顶部安装结构机柜顶部采用龙骨架高IoOmm,翻窗即安装在龙骨上。同时，龙骨也可以作为机柜顶部强弱电桥架的支撑根底，可以非常方便的扩展各类结构件。顶窗所用的门磁供电线缆，环境监控用的传感器连接线缆，以及照明灯具电缆，均可以走在龙骨槽内，以实现平安，可靠，美观的布线。监控组件（可扩）温湿度传感器在冷通道的头尾，以及通道中部，安装有温湿度检测装置，可选高精度带声音报警温湿度显示仪。

12、属精密网络型温湿度传感器，可以设定通讯地址和波特率；经可溯源标准检验，精度高并具备程序校准精度功能氐功耗、高稳定性；提供RS485输出，供主机采集；通讯协议采用标准MODBUS协议；输入电源无极性要求；阻燃绝缘纤维外壳，采用快速端子,平安可靠；用途广泛酒己备相应封装的温湿度探头可测量各种管道及特殊场合的温湿度。烟雾感应装置在冷通道的头尾,以及通道中部,安装有烟雾感应设备。可加配VESDA极早期烟雾感应检测装置。在冷通道的外部安装有声光报警单元，可选单/多级声光报警，以及频闪式声光报警装置。监控与数据采集模块集中监控管理平台是智能冷通道系统的控制核心,具有信号输入输出和编程功能。数据采控模块用于

13、采集控制模拟量、数字量等信号，通过智能多通道控制器将信号传递给监控主机,并接受监控主机的控制信号。采控模块包括模拟量采集模块AI、数字量采集模块DD、模拟量控制模块A0、数字量控制模块(DO)以及通讯转换模块等。本系统采控模块，选型有8通道数字量输出模块。所有采控模块安装在前端信号采集柜内。短信报警装置短信报警组件，可以保证监控信息的及时性。它是一个GSM/GPRS短信报务器/外置MODEM,适用于分散式报警系统联网监控和报警短信发送等监控工程。配合综合监控系统接口，可以通过监控平台实现报警短信发送,GSMGPRS无线联网通讯等。双频GSM外置调制解调器EGSM9001800Mhz或EGSM9

14、001900Mhz体积小及耐震铝外壳即装即用及即时上网已通过GSMPhase2+技术标准的所有认证话音,短信息,及数据传输为特定应用设计的AT命令遥控系统紧急关断按钮紧急断电按钮，EPO,可以在控制系统失效或者人为需要干预时，用来强制翻开冷通道的顶窗，实现空间联通。6.5 天目3D综合运维管理系统系统特点实景仿真3D实景仿真以数据中心实际场景为原型，通过3维建模的方式将数据中心的园区、数据楼、机房等建筑及设备按实际情况仿真而成，场景真实、直观，不仅是数据中心综合信息监控管理平台,也是数据中心信息化建设成果的展示窗口。统一监控本系统不仅可以将传统的动力、环境监控数据进行集中展示，而且还是其它如I

15、T监控系统、楼控系统以及资产管理系统等系统的展示平台。系统将不同设备各种监控数据集中发布，集海量信息于同一个平台，一改传统的监控系统中运维人员要面对多套系统，每套都要熟悉的头疼局面。自动巡检本系统可以将按照规定线路对整个数据中心的各设备的运行状态进行依次巡检，循环执行，摆脱了传统的人工依次点击查看的为难状况。告警快速定位当系统检测到有设备发生告警时，会自动切换到报警设备的最正确查看视角，然后翻开告警设备的参数窗口，在最短的时间通知运维人员故障设备、位置以及故障信息。专业子系统展示系统可以将不同的子系统分别展示，淡化其它建筑及设备，突显该子系统的结构状态等，例如，我们选择制冷子系统时，大楼的墙体

16、及其它与制冷子系统无关的物品会变成半透明状态，突出显示出制冷系统中空调、给水管、回水管、风管、水阀等设备的工作状态。系统硬件架构3维监控系统的硬件架构图如下：数据采集层：主要由各监控系统组成,包括动环监控系统、IT监控系统、资产管理系统、安防监控系统和其它第三方系统，各系统的数据通过外联接口将数据发布到3D效劳层；3D效劳层：由3D效劳器构成，3D效劳器可以采用双机热备的方式保证其正常运行，从数据采集层发布过来的数据经过3D效劳器处理后，在3D监控的场景里面展现出来；监控展示层：由3D客户端组成，3D客户端可以是图形工作站，也可以是监控大屏。用户通过3D客户端与3维监控平台互动，同时，3D客户

17、端也可以完成一些根本的数据配置和建模工作。系统软件架构系统主要功能总览系统按照XX银行XX分行的实际外观及内部结构进行建模，支持调整整体视角，可以在一定高度观察整个机房的整体状态，当有故障发生时，对应区域有明显的动画效果提醒管理员。快速切换场景系统支持小地图，假设需要快速切换到某一处时，只需要呼出小地图，点击小地图对应位置即可快速切换到目标位置。漫游系统支持步行和飞行两种模式，步行模式时，操作人员操作虚拟人物在场景内走动、视角调整等动做,飞行模式下可以完成高度控制、前后左右移动等操作,防止步行模式下被设备或者建筑阻挡的可能，同样也可以完成视角调整等动作。数据展示监控系统可以将收集到的数据通过3

18、维方式展示出来，包括温度场、动环监控数据、运维管理数据资产数据和工单数据、以及第3方监控系统如IT监控系统的数据。用户可以在场景中通过点击设备来查看设备的当前监控数据，同时还可以通过右键查看该设备的其信息，如设备资产信息、供给商信息、巡检记录、维护记录以及工单信息等。自动巡视3维监控系统可以按照事先设定好的路线进行自动巡检。系统支持在在一定时间内无人操作时，自动进入自动巡检状态，自动巡检时，虚拟人物会从设定好的起点出发，依次走到对应设备前面，翻开设备监控页面，显示2秒种后关闭监控页面，走到下一个设备前面，重复上一步操作。在自动巡检过程中，如果发现设备有告警，系统将监控页面展示时间增加，或者停止

19、自动巡检等待相关人员处理，同时也支持在自动巡检过程中，如果任何设备发生告警，自动切换到告警设备前面翻开监控页面。温度监控360度环绕实时显示界面来准确显示各监测点温湿度数据。告警嬲专当3维监控系统中有告警产生时，不管系统处理什么状态，都可以自动翳阵专到告警设备的最正确视角，然后将告警设备的对应参数及状态展示出来。对于的告警，一定时间内无法处理的，可以暂时屏蔽该设备或测点的告警。子系统展示系统支持各种专业子系统的展示方式，比方我们选择漏水子系统的时候,3维界面内的除漏水子系统外的所有设备变成半透明的模式,仅展示与漏水相关的设备如漏水绳等。外联接口允许第3方监控系统按一定的数据格式将数据发送到3维
