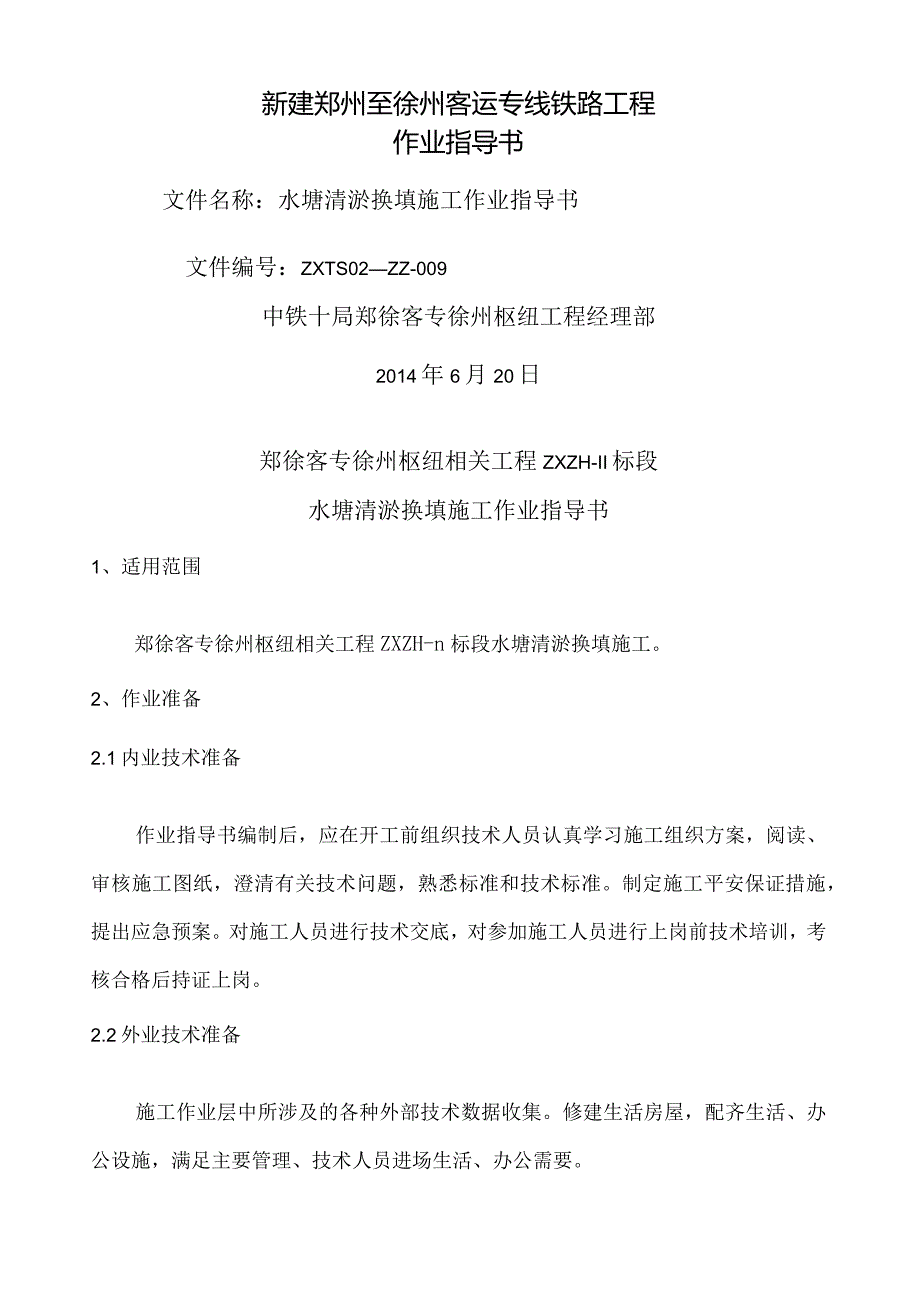

1、新建郑州至徐州客运专线铁路工程作业指导书文件名称:水塘清淤换填施工作业指导书文件编号:ZXTS02ZZ-009中铁十局郑徐客专徐州枢纽工程经理部2014年6月20日郑徐客专徐州枢纽相关工程ZXZH-II标段水塘清淤换填施工作业指导书1、适用范围郑徐客专徐州枢纽相关工程ZXZH-n标段水塘清淤换填施工。2、作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习施工组织方案,阅读、审核施工图纸,澄清有关技术问题,熟悉标准和技术标准。制定施工平安保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。2.2外业技术准备施工作业层中所涉

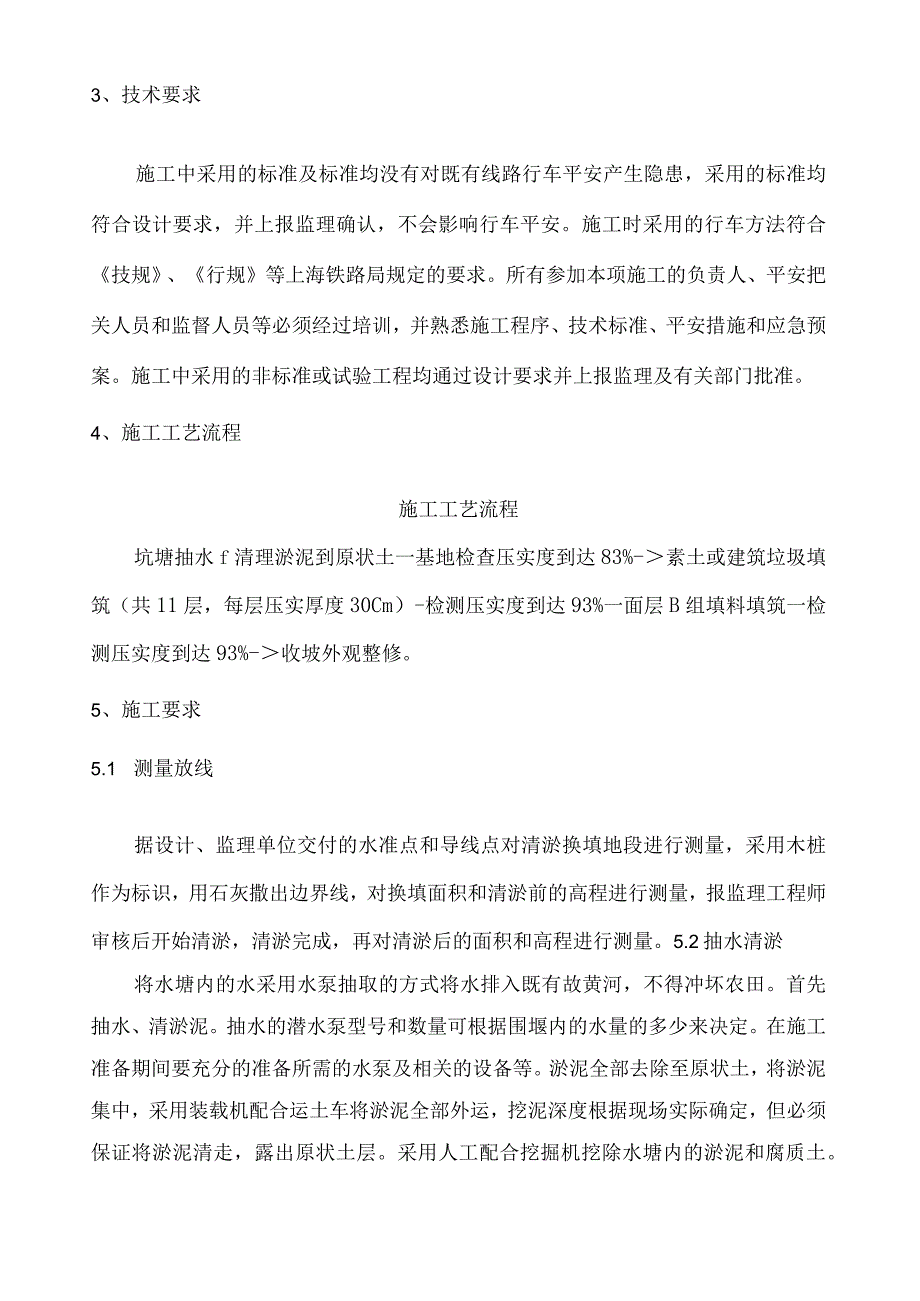

2、及的各种外部技术数据收集。修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。3、技术要求施工中采用的标准及标准均没有对既有线路行车平安产生隐患,采用的标准均符合设计要求,并上报监理确认,不会影响行车平安。施工时采用的行车方法符合技规、行规等上海铁路局规定的要求。所有参加本项施工的负责人、平安把关人员和监督人员等必须经过培训,并熟悉施工程序、技术标准、平安措施和应急预案。施工中采用的非标准或试验工程均通过设计要求并上报监理及有关部门批准。4、施工工艺流程施工工艺流程坑塘抽水f清理淤泥到原状土一基地检查压实度到达83%-素土或建筑垃圾填筑(共11层,每层压实厚度30Cm)

3、检测压实度到达93%一面层B组填料填筑一检测压实度到达93%-收坡外观整修。5、施工要求5.1 测量放线据设计、监理单位交付的水准点和导线点对清淤换填地段进行测量,采用木桩作为标识,用石灰撒出边界线,对换填面积和清淤前的高程进行测量,报监理工程师审核后开始清淤,清淤完成,再对清淤后的面积和高程进行测量。5.2抽水清淤将水塘内的水采用水泵抽取的方式将水排入既有故黄河,不得冲坏农田。首先抽水、清淤泥。抽水的潜水泵型号和数量可根据围堰内的水量的多少来决定。在施工准备期间要充分的准备所需的水泵及相关的设备等。淤泥全部去除至原状土,将淤泥集中,采用装载机配合运土车将淤泥全部外运,挖泥深度根据现场实际确

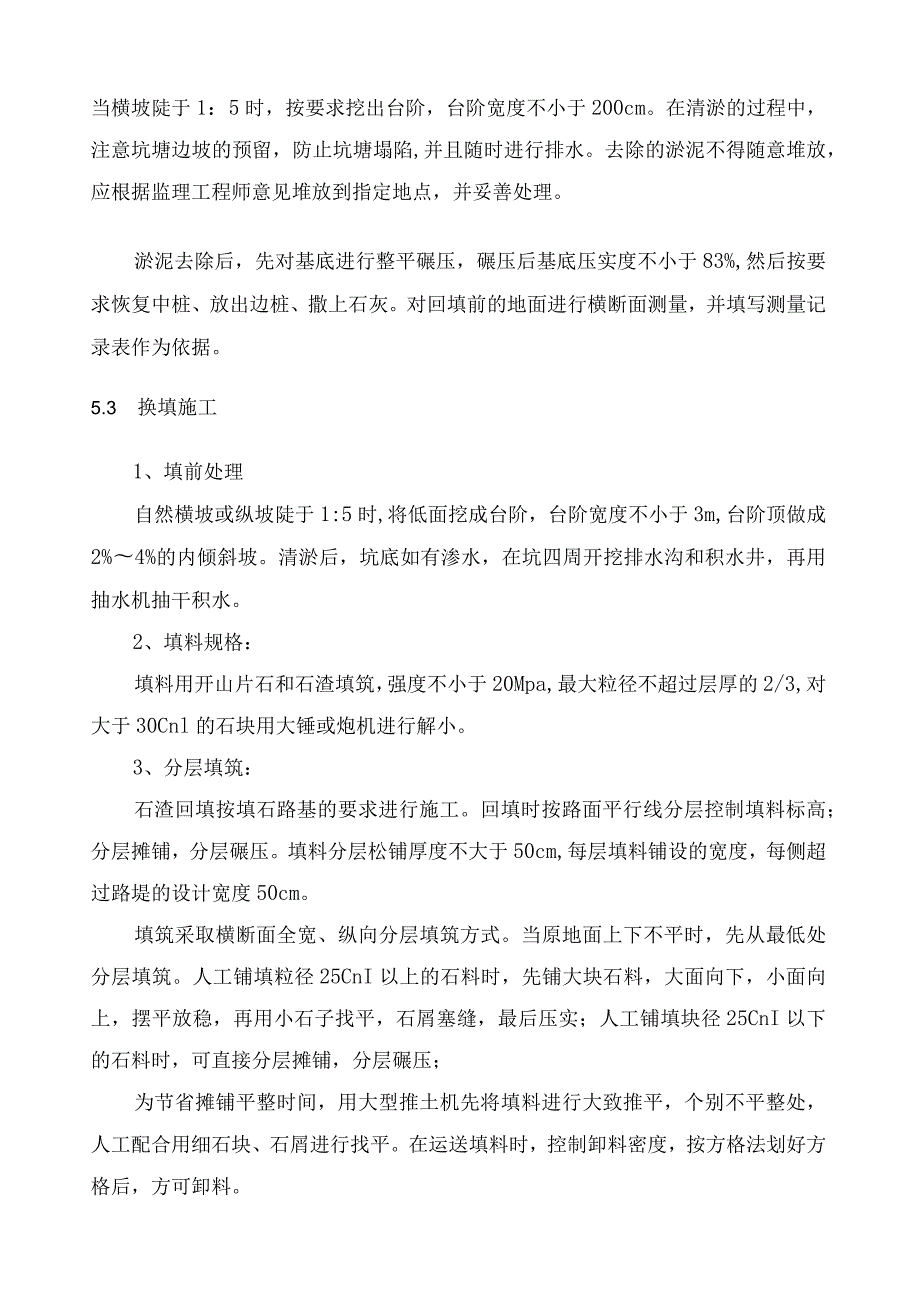

4、定,但必须保证将淤泥清走,露出原状土层。采用人工配合挖掘机挖除水塘内的淤泥和腐质土。当横坡陡于1:5时,按要求挖出台阶,台阶宽度不小于200cm。在清淤的过程中,注意坑塘边坡的预留,防止坑塘塌陷,并且随时进行排水。去除的淤泥不得随意堆放,应根据监理工程师意见堆放到指定地点,并妥善处理。淤泥去除后,先对基底进行整平碾压,碾压后基底压实度不小于83%,然后按要求恢复中桩、放出边桩、撒上石灰。对回填前的地面进行横断面测量,并填写测量记录表作为依据。5.3 换填施工1、填前处理自然横坡或纵坡陡于1:5时,将低面挖成台阶,台阶宽度不小于3m,台阶顶做成2%4%的内倾斜坡。清淤后,坑底如有渗水,在坑四周开

5、挖排水沟和积水井,再用抽水机抽干积水。2、填料规格:填料用开山片石和石渣填筑,强度不小于20Mpa,最大粒径不超过层厚的2/3,对大于30Cnl的石块用大锤或炮机进行解小。3、分层填筑:石渣回填按填石路基的要求进行施工。回填时按路面平行线分层控制填料标高;分层摊铺,分层碾压。填料分层松铺厚度不大于50cm,每层填料铺设的宽度,每侧超过路堤的设计宽度50cm。填筑采取横断面全宽、纵向分层填筑方式。当原地面上下不平时,先从最低处分层填筑。人工铺填粒径25CnI以上的石料时,先铺大块石料,大面向下,小面向上,摆平放稳,再用小石子找平,石屑塞缝,最后压实;人工铺填块径25CnI以下的石料时,可直接分层

6、摊铺,分层碾压;为节省摊铺平整时间,用大型推土机先将填料进行大致推平,个别不平整处,人工配合用细石块、石屑进行找平。在运送填料时,控制卸料密度,按方格法划好方格后,方可卸料。填筑区段完成一层卸料后,用挖掘机配合推土机摊铺平整,做到填铺面在纵向和横向平顺均匀,以保证压路机压轮外表能根本均匀地接触地面进行碾压,到达碾压效果。在摊铺的同时,进行初步压实,并保证压路机压到路缘时不致发生滑坡。4、碾压:填料采用振动压路机进行碾压,压实时应先两侧后中间,压实路线应纵向相互平行,反复碾压。第一遍静压,然后先慢后快,由弱振到强振,行驶速度宜先慢后快,最快行驶速度控制在4km/h。横向接头压轮重叠0.40.5m

7、做到压实均匀,没有漏压、死角。对鱼塘死角应特别注意其碾压密实,可采用挖机修筑台阶,压路机纵横向反复碾压的方式,使压路机能够有效的对鱼塘死角进行碾压。回填压实度由碾压遍数进行控制,压实标准以石料间密实状态为判定标准,按振动压路机碾压26遍进行初步控制;现场以碾压后无明显标高差异,压实层顶面稳定,不再下沉(无轮迹)时,可判定为密实状态。填筑自检合格后报监理工程师抽检,合格签证后再填筑上一层。每填筑一层都进行测量定线,绝不准盲目施工。第一个鱼塘完成23层填筑后(填料外表高出地下水位0.30.5m),开始第二个鱼塘的清淤;在回填第二个鱼塘时,应注意与第一个鱼塘已回填石料层的搭接,可采取挖台阶的方式,

8、确保搭接部位的密实。5.4 施工要点1、施工前去除地上地下一切障碍物,用推土机将地面推平,压路机进行填前碾压;2、工程部指派专人负施工便道的施工,确保人员到位,责任到人;3、填筑素土或建筑垃圾前,对机器进行检查,检查各种机械设备的运转和性能情况。各种原材料到场就位。4、施工时,设专人指挥卸料,要求布料均匀,布料量适当。5、卸料后,应及时推平。尽最大限度使用推土机初平,路宽不能满足推土机操作宽度情况下,使用人工摊平。7、严格控制压路机碾压速度,稳压自两侧向路中慢速静压,碾压中局部有“弹软”现象,应立即停止碾压,待翻松晾干或处理后再压。8、施工中应经常检查施工机械情况,发现问题及时修理。6.劳力组

9、织情况施工前对指挥部、工程部、架子队人员进行岗前培训,培训内容包括:既有线平安施工常识、平安作业常识培训等培训工作,对特殊工种还需要进行特殊培训,比方挖掘机、压路机驾驶员等,必须培训合格拿到合格证前方可上岗。1、施工劳动力组织安排根据本段既有线施工特点,按照职能明确、精干实效、运转灵活、指挥有力、确保平安的原那么,专门成立既有线施工领导小组,配备业务能力强、具有丰富的既有线施工经验的管理人员、工程技术人员以及既有线施工专业队伍,按照上级单位关于邻近营业线施工文件的要求组织进场施工,从人员配置上确保既定目标的实现。每个架子队安排经过平安培训,并取得上海局营业线施工上岗证的施工人员,根据每座桥涵实

10、际工作量,合理安排技术人员平安员、质检员、防护人员、测量工的数量。劳力组织:现场人员安排序号职务姓名工作职责1二分部经理牛兆银负责现场施工组织2分部副经理邵长光负责现场的施工生产3分部总工郭鹏负责总体施工技术4分部安质部长于红丽全面负责施工中的平安5质检员蒋茹全面负责施工中的质量6实验室主任卢学州负责现场的试验工作7技术主管柴立璞负责现场技术工作8测量主管徐坤鹏负责施工中的量测工作9机械操作工6人10修理工1人11普工3人7、材料要求1.1、素土:素土的塑性指数为1020,素土的塑性指数偏大时要加强粉碎,粉碎后土块的最大尺寸不大于15mm。1.3、B组填料:具有良好的级配,压碎值不大于35%,

11、颗粒的最大粒径不超过100mmo8、设备机具配置施工机械/设备表序号设备名称规格/型号单位数量状态1装载机ZL-50台1良好2挖掘机CAT-32O台1良好3推土机TY-220z1良好4平地机PY-190A台1良好5振动压路机YZ-180台1良好6自卸汽车20t辆8良好7洒水车8m3辆1良好8小型夯机/台2正常9潜水泵离心泵台3良好测量、检测仪器表序号仪器设备名称规格型号单位数量检定状态1全站仪拓普康102N套1合格2水准仪徐光台1合格3水准尺5m铝合金尺把1合格4动态变形模量(Evd)ZFJ02套1合格9、质量上控制和保证措施1、成立质量管理小组,明确各成员的质量责任。2、开工前对全体参与人员

12、进行方案的讲解,明确工作程序,掌握需控制的标准,从而将各阶段的质量责任分解到各具体人员或班组。3、各种检测、测量仪器鉴定合格前方可使用,在试验期间,保证同一测试工程的仪器不中途更换。4、施工机具的性能保持良好,进场前向监理报验。5、坐标和水准基点位置牢固可靠,数据可信,并请监理复核认可。6、施工中严格贯彻执行三级质量检查监督制,及时、准确做好施工记录。7、路堤及基床填筑应先填边后填心,推土机摊铺整平后进行压实,压实顺序应按先两侧后中间,先慢后快,先静压后振动压的操作程序进行碾压。8、每层填料应在当天完成碾压,碾压后的横坡不小于4机路基面不积水。9、填筑时两侧有一定加宽值,且两侧边缘应碾压密实。

13、每层压实面应有横向坡且平整、无积水、无明显碾压轮迹、无明显局部凹凸现象。10、摊铺严禁采用薄层贴补法找平。碾压前检查填料的含水率。必要时补充洒水,使其含水率到达或略大于施工最优含水率。10、质量检测现场检测:在填料质量、填筑厚度、填层面纵横方向平整均匀度等符合规定标准的根底上,检测压实系数k满足大于93%的要求前方进行下一层的填筑。各施工层外表不应有积水,填方路基应按设计要求由中间向两边做成4%的排水横坡的路拱形状。11、施工平安措施11.1施工现场平安措施1、推土机、铲运机、自卸汽车、压路机等大型机械驾驶员,必须严格按照操作规程,在边坡、沟边高填方段作业时,与边缘保持一定的距离。各机在同一作

14、业面施工,前后两机应保持一定的平安距离。2、作业前对作业人员进行相关平安培训及技术交底,使作业工人掌握平安知识;对参加培训人员进行考核,考核合格方可上岗作业;特殊工种作业人员除了参加相关平安培训外,还必须取得特殊作业资格证书,才可持证上岗;严禁串岗作业、禁止非专业人员作业。工地设置专职平安检查员,及时发现、处理平安隐患。现场杜绝闲散人员进入,限制工人作业的范围;3、施工前进行设备平安性能检查,确保平安前方可开展施工;施工过程中设备要定期检修,确保作业平安;施工机械的转动局部有平安罩。4、各种用电设备的平安措施(1)使用自备电源或与外电线路共用同一供电系统时,电气设备应根据当地要求作保护接零或作

15、保护接地;配电箱开关有操作指示和平安警示。(2)移动式发电机供电的用电设备,其金属外壳或底座,应与发电机电源的接地装置有可靠的电气连接;(3)手持电开工具和单机回路的照明开关箱内必须装设漏电保护器,照明灯具的金属壳必须做零保护;(4)各种型号的电动设备必须按使用说明书的规定接地或接零,传动部位按设计要求安装防护装置;(5)维修、组装和拆卸电动设备时,应断电挂牌,专人防护,防止其他人私接电动开关发生伤亡事故;(6)严格执行平安用电制度,所有线路标准架设,必须实行“一机一闸一漏”制,严禁“一闸多用IL2夜间施工平安防护措施夜间施工要有专人统一指挥,设专人盯班盯岗,确保施工机械及人员平安。加强对机具

16、电器设备的检查维修,并有专人负责,夜间施工要有足够的照明,并配齐各种电器配件,遇雨天及时更换防爆灯具,保证工程顺利进行。施工作业区及运输路径,设置良好的照明设施,作业照明灯必须使用平安电压,工地运输交叉路口、转弯处设置慢行警示灯并设专人防护。夜间施工必须配置两路电源或自备发电设备,确保不间断照明。加强对施工地段道路的养护,保证夜间车辆顺畅通行。各种施工机械及车辆通过临近村庄时,要尽量减速慢行。IL3防止挖断光电缆措施(1)施工前与通信、电务、供电、工务等设备管理部门联系,详细调查工点地下埋设的电力,通信光缆等地下管线情况。查明准确位置并双方会签。(2)地下管、线、电缆等隐蔽设施无法提供准确位置

17、时必须采用“人工挖探”的方法,找出有光缆并按规定防护后,方可大面积开挖。(3)管线地段开挖,采取人工开挖探槽,探清管线数量及线路走向,严禁盲目开挖,开挖时按照探沟开挖交底作业。(4)现场用白灰标出既有地下管线位置,在管线两侧设警示标示杆、牌。积极与设备管理单位取得联系改移,在地下管线改移完成前方可进行对应段落的工程施工。IL4夏季高温施工平安措施1、合理调整作息时间,严格控制工人加班加点,采取了“做两头、歇中间”的方法或轮换作业的方法,防止高温日照曝晒、疲劳作业和防止职工中暑。保证工人有充足的休息和睡眠时间,气温在38度以上已停止施工。同时我工程部对施工人员提供了足够的食品饮料和发放了清凉油、

18、霍香正气水、风油精,茶水、清凉含盐饮料等防暑降温药品和规定的劳动保护用品,并严禁赤膊和穿拖鞋上岗作业违者按工程部管理要求进行罚款。2、同时已积极主动、热心关心施工人员的身体,对作业人员定期进行体检,发现身体不适应立即要求停止作业。3、工程部对施工人员进行了防暑降温知识宣传教育,熟悉和掌握对中暑病人需采取的应急措施和施救方法。如发现有人中暑,应立即将中暑者带离高温环境,移到阴凉通风处休息,并用凉水浸湿的毛巾敷在头上,及时使用清凉油、十滴水等解暑药。4、在饮食方面,我们合理调配饮食,抓好食堂卫生管理,防止食物中毒。5、工程部坚持责任到人,人人抓平安并成立了平安生产检查组,经常不定期开展施工现场平安

19、生产检查,重点检查施工用电,生活卫生和夏季“五防”(防雷、防电、防暑降温、防中毒、防火灾)等落实情况,切实抓好整改。6、加强机械设备平安管理。定期对临时用电进行检测,每个电器设备必须做到“一机一箱一闸一漏”的要求,配电箱要搭防雨棚;每天下班有电工拉断电源,并巡查施工现场。在高温酷暑期间,对各生产环节中持续运行的机械设备,尽可能采取间断运行的方式,对确需持续运行的机械设备,采取了降温措施,防范因机械设备故障而带来的事故。IL5大型机械设备防护措施本工程影响营业线平安的大型机械主要为:挖掘机、推土机、装载机、平地机、震动压路机。大型施工机械派专人看护“一机一人”,机械钥匙交给施工负责人管理。1)在

20、埋有电缆、管道的地点作业时,施工前应在地面设立平安警示标志,并制定相应的施工平安措施。未探明地下设施位置走向前z应由专人现场监护作业。严禁使用挖掘机、装载机、推土机等大型机械盲目作业。2)大型施工机械进场后自验合格并报监理单位验收合格前方可使用。3)大型施工机械的操作人员,必须经过经过专门的平安作业培训,并取得特种作业操作资格证书后,方可上岗作业。邻近营业线施工机械的操作人员还需经过营业线施工平安培训,并经考试合格前方可上机操作。平安培训的相关书面档案资料要存档备查,定期进行平安。4)大型施工机械施工前要进行逐级平安技术交底,确保施工平安。5)工程部根据大型施工机械的类型,编制设备操作规程1细

21、那么),操作人员要按操作规程使用设备。6)施工负责人以书面派工单方式,把施工作业方案范围、方法、考前须知面告操作司机,操作司机凭派工单动用机械,严禁擅自使用;施工作业方案必须是经过批准的施工方案中明确的施工任务。7)施工机械所在工地设置应急处理明示牌,注明机械类别、危险源、平安责任人、应急处理措施、简明应急程序和应急等信息。8)在正式施工72小时前或按约定时间,以书面方式向设备管理单位提出施工方案、施工地点及影响范围,设备管理单位平安监管人员不到场不准施工;未与设备管理单位签订平安协议不准施工,未按规定设好平安防护不准施工;施工时设置一机一人专人防护,列车接进前停止作业。停工时机械停放平安地点

22、后,防护员方可离开现场。邻近既有线作业时设驻站防护。操作司机与防护人员配备对讲机联络。9)工地防护员按规定配备相关平安防护备品。工地防护员必须熟练掌握应急处理措施,出现险情时要严格按照“先防护,后处理”的原那么进行处置。当发生影响营业线行车时,要按通知两端车站行车室扣车、用短路铜线对轨道电路进行短路、设置响墩等停车信号的顺序来处理,保证能够及时拦停列车,确保行车平安。IL6大型机械防倾覆措施1、对于可能侵入既有线的大型机械,施工时应尽可能将易倒方向避开既有线和架空线。大型机械必须按规定设置缆风绳、地锚桩、斜撑杆、配重等防倾覆措施并视情况在既有线侧设置隔离墙或防护网,其走行方向设置为垂直既有线的

23、方向,从而使其易倾覆方向为非既有线位置。2、各类施工机械在移机、转场前,分管领导、工点施工负责人、工点技术负责人、领工员、平安员、技术员、防护员及现场监理员必须全部到场,经确认各项平安措施到位,场地处理满足规定要求前方可进行移机,严禁夜间转场、移机。移机就位后,所有在场把关人员检查、确认设备状态,并记录在案。3、各类大型机械设备操作人员必须取得相关操作证书,且设备运转正常。各类施工机械必须进行登记、编号管理。4、严格执行各个岗位平安操作规程,执行各项规章制度。在大风(超过六级)、大雨、大雾等恶劣天气下严禁作业。5、现场人员掌握好设备到既有线、接触网、架空电线等的相对距离,保证各种处于平安的作业

24、范围。6、指挥人员对所指挥的设备必须熟悉技术性能前方可指挥,并且发出的信号清晰明确。IL7环保、水保措施1、加强施工管理,实行文明施工,对可能造成环境污染的物质,经过有关部门同意后送到指定地点处理。所有机械废油回收利用或妥善处理,严禁随意泼倒。2、采取有效措施防止施工中的燃料、油料、废料等有害物质对周围环境的污染,指定专用存放区,专人保管和处理。3、施工时要注意保护环境,采取措施不压缩、不侵占、不污染河道,保护水源、灌渠,保护树木、植被。运输道路、便道应洒水防尘,防止污染环境。IL8文明施工措施1、对施工现场的文明施工进行监督、指导、检查,对违反文明施工的行为,有权责令限期整改或停工整顿,甚至

25、处分。2、施工现场场地平整,道路坚实畅通,设置相应的平安防护设施和平安标志,周边设排水设施;人行通道的路径避开作业区,设置防护,保证行人平安。3、施工现场的临时设施,包括施工机具设备、运输车辆等,严格按施工组织设计确定的位置布置整齐。4、现场使用的机械设备,按平面布置规划固定定点存放,遵守机械平安规程,经常保持机身及周围环境的清洁;机械的标记、编号明显,平安装置可靠。5、经常对工人进行法纪和文明教育,严禁在施工现场打架斗殴及进行黄、赌、毒等非法活动。6、经常安排和组织以质量、平安为主要内容的健康向上的宣传活动。在施工现场设置宣传标语、板报专栏等,及时报道平安、质量等方面的情况及知识。7、现场施工和生活废水、废渣要集中堆入,及时处理,不得污染周围水体及环境卫生。8、运输车辆采取遮盖措施,防止遗留。出场车轮冲洗干净,不得带泥上路。12、附件横断面图
