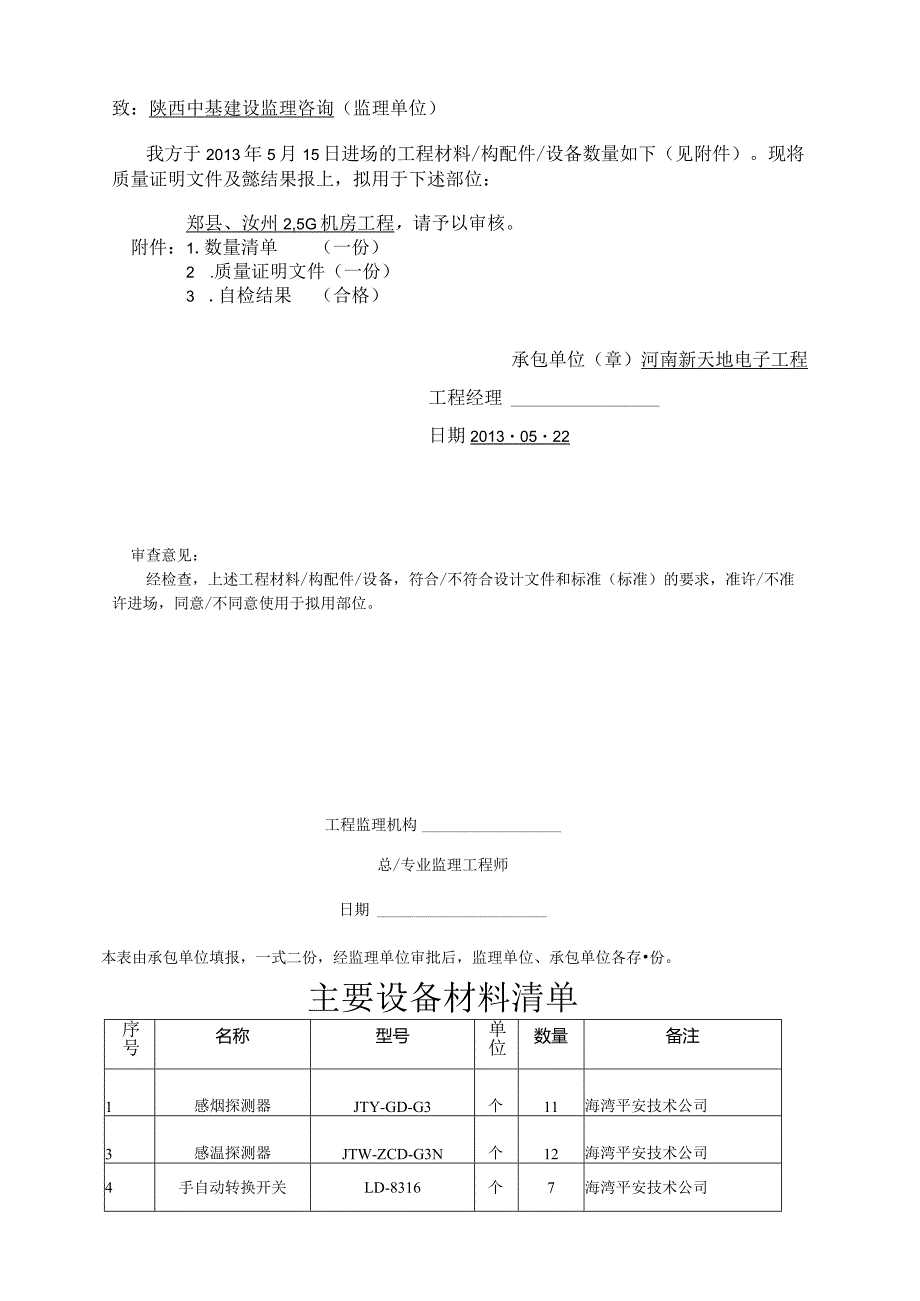

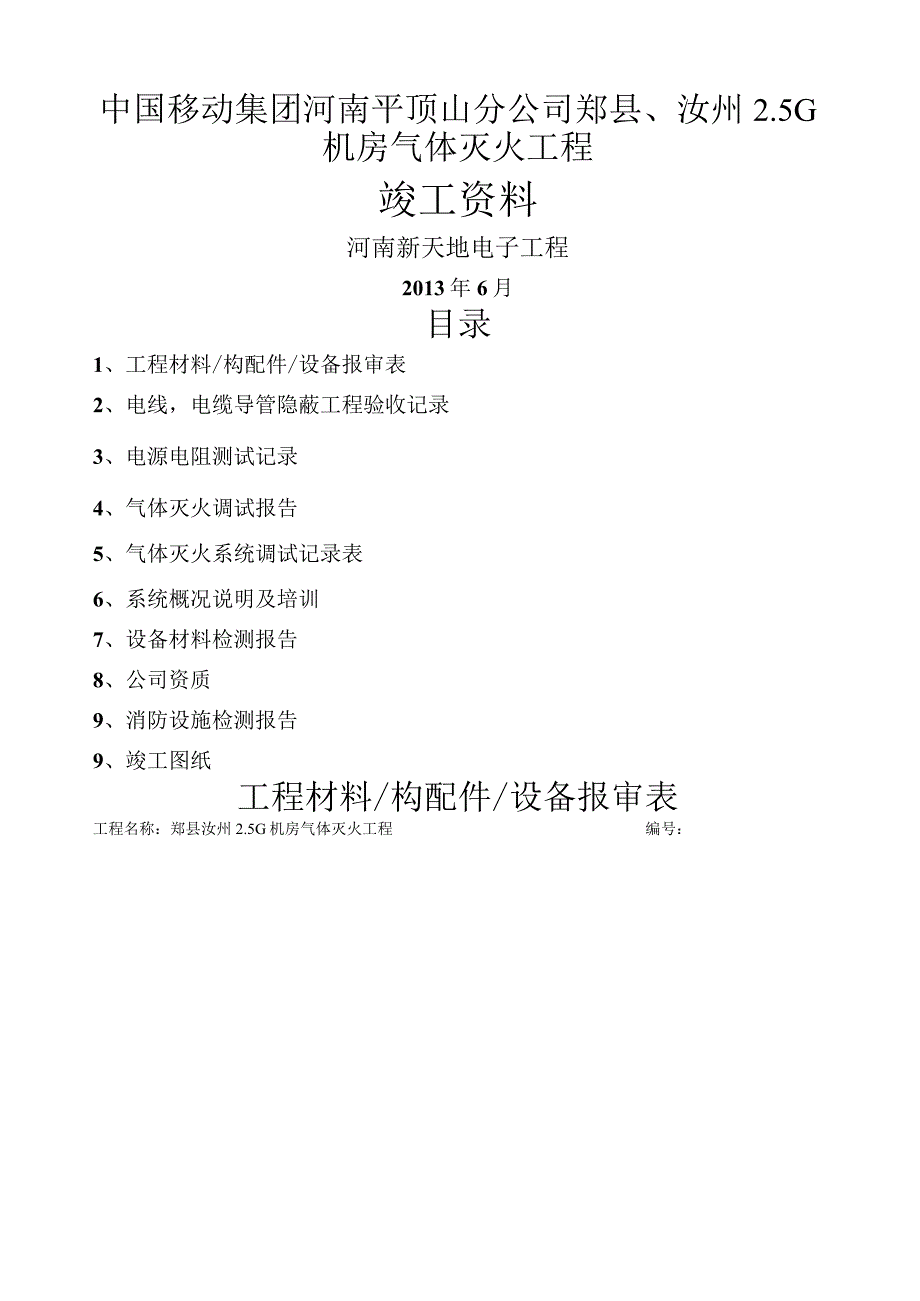

1、中国移动集团河南平顶山分公司郑县、汝州2.5G机房气体灭火工程竣工资料河南新天地电子工程2013年6月目录1、工程材料/构配件/设备报审表2、电线，电缆导管隐蔽工程验收记录3、电源电阻测试记录4、气体灭火调试报告5、气体灭火系统调试记录表6、系统概况说明及培训7、设备材料检测报告8、公司资质9、消防设施检测报告9、竣工图纸工程材料/构配件/设备报审表工程名称：郑县汝州2.5G机房气体灭火工程编号：致：陕西中基建设监理咨询（监理单位）我方于2013年5月15日进场的工程材料/构配件/设备数量如下（见附件）。现将质量证明文件及懿结果报上，拟用于下述部位：郑县、汝州2,5G机房工程，请予以审核。附件

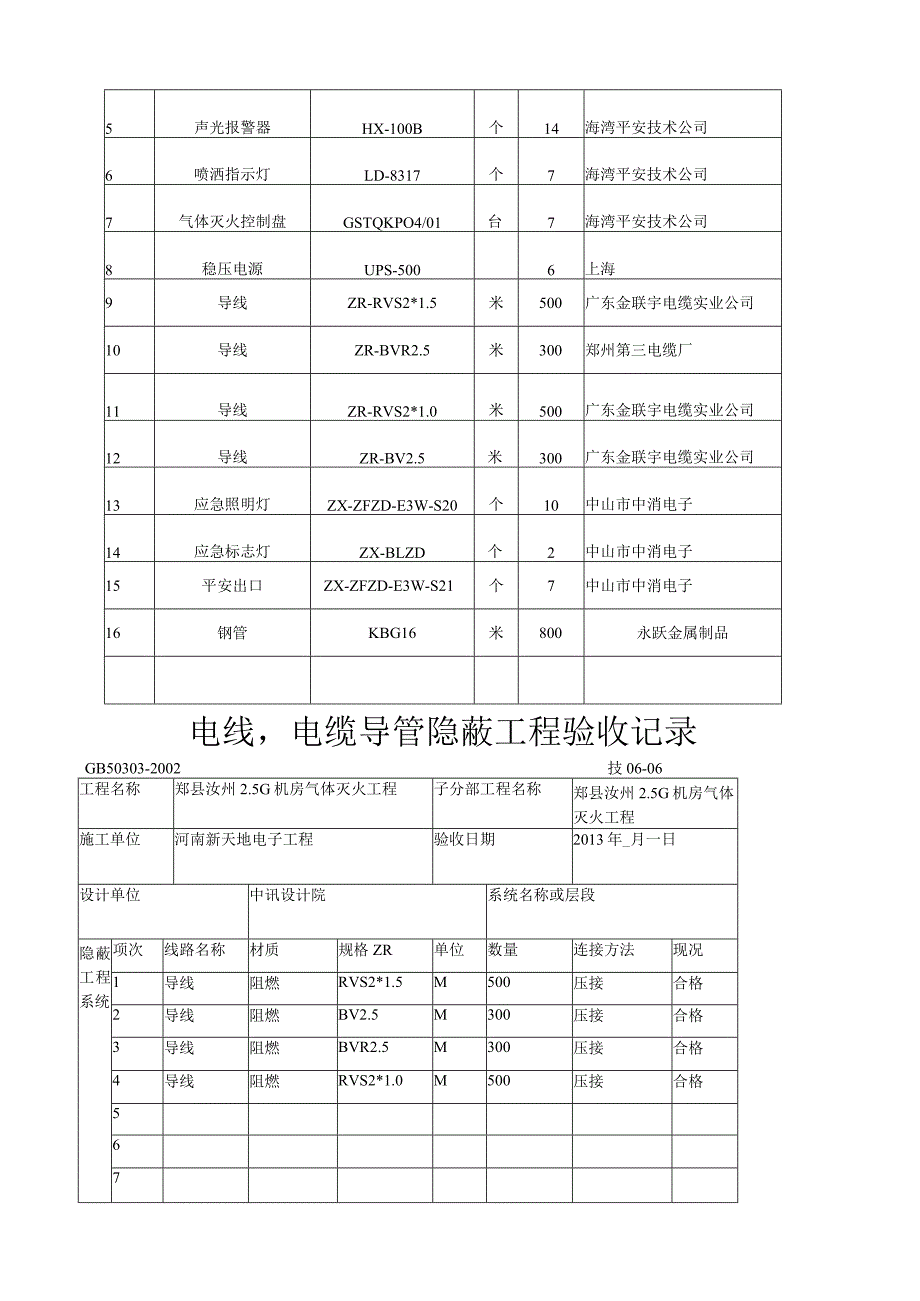

2、1.数量清单（一份）2 .质量证明文件（一份）3 .自检结果（合格）承包单位（章）河南新天地电子工程工程经理日期20130522审查意见：经检查，上述工程材料/构配件/设备，符合/不符合设计文件和标准（标准）的要求，准许/不准许进场，同意/不同意使用于拟用部位。工程监理机构总/专业监理工程师日期本表由承包单位填报，一式二份，经监理单位审批后，监理单位、承包单位各存份。主要设备材料清单序号名称型号单位数量备注1感烟探测器JTY-GD-G3个11海湾平安技术公司3感温探测器JTW-ZCD-G3N个12海湾平安技术公司4手自动转换开关LD-8316个7海湾平安技术公司5声光报警器HX-100B个1
3、4海湾平安技术公司6喷洒指示灯LD-8317个7海湾平安技术公司7气体灭火控制盘GSTQKPO4/01台7海湾平安技术公司8稳压电源UPS-5006上海9导线ZR-RVS2*1.5米500广东金联宇电缆实业公司10导线ZR-BVR2.5米300郑州第三电缆厂11导线ZR-RVS2*1.0米500广东金联宇电缆实业公司12导线ZR-BV2.5米300广东金联宇电缆实业公司13应急照明灯ZX-ZFZD-E3W-S20个10中山市中消电子14应急标志灯ZX-BLZD个2中山市中消电子15平安出口ZX-ZFZD-E3W-S21个7中山市中消电子16钢管KBG16米800永跃金属制品电线，电缆导管隐蔽工
4、程验收记录GB50303-2002技06-06工程名称郑县汝州2.5G机房气体灭火工程子分部工程名称郑县汝州2.5G机房气体灭火工程施工单位河南新天地电子工程验收日期2013年_月一日设计单位中讯设计院系统名称或层段隐蔽工程系统项次线路名称材质规格ZR单位数量连接方法现况1导线阻燃RVS2*1.5M500压接合格2导线阻燃BV2.5M300压接合格3导线阻燃BVR2.5M300压接合格4导线阻燃RVS2*1.0M500压接合格567简图及说明按设计图纸施工验收意见：工程专业工长：工程专业质检员：年月日验收意见：工程专业监理工程师：年月日电源电阻测试记录工程名称郑县汝州2.5G机房气体灭火工程子
5、分部工程名称郑县汝州2.5G机房气体灭火工程施工单位河南新天地电子工程测试日期2013年5月28日仪表兆欧表型号及编号检定证号及有效期回路编号电线电缆型号及规格起始端终止端绝缘电阻测试值线与线(M)线与地(M)01RVS2*1.528032001BV2.526036001BVR2.534529001RVS2*1.0380280GB50240-2002技06-06简图及说明按设计图纸验收意见：工程专业工长：工程专业质检员：年月日验收意见：工程专业监理工程师：年月日气体火灾自动灭火系统调试报告编号工程名称郑县汝州2.5G机房气体灭火工程工程地址郑县、汝州使用单位平顶山市移动公司联系人调试单位海湾平
6、安公司联系人设计单位中讯设计院施工单位河南新天地电子工程工程主要设备设备名称（套）型号数量出厂年月生产厂备注见设备材料表施工有无遗留问题无施工单位联系人赵颖调试情况见调试记录表调试人员（签字）建设单位人员（签字）施工单位负责人（签字）监理单位人员设计单位人员（签字）气体灭火控制系统调试记录表2013年6月7日编号:工程名称郑县汝州2.5G机房气体灭火工程工程部位郊县、汝州2.5G机房（郑县邮政局、黄道乡、堂街、第二生产楼：汝州小屯、焦村）报警测试设备名称火警故障备注感烟探测器正常标“J”，不正常标“X”以下皆同感温探测器气体联动测试功能试启动方式测试程序正常不正常备注自动方式当感烟探测器或感温
7、探测器报警时,主机发出报警；当感烟探测器和感温探测器都报警时即与报警时,主机发出报警,同时声光报警器动作；延时30秒，输出24V启动气体灭火。放气指示灯动作。现场手自动转换开关处于自动状态；手动方式当感烟探测器或感温探测器报警时,主机发出报警.在手动方式可防止误动作紧急截至在自动方式F,当感烟探测器和感温探测器都报警时即与报警时,在延时30秒内，将现场紧急启停按停止按下，测试有无24V输出。7有24V为不正常：无24V为正常。紧急启动无论在手动方式或自动方式下，将现场紧急启停按钮启动按下测试有无24V输出。有24V为正常：无24V为不正常。测试人员：夏坤鹏工程负责人：赵颖系统概况说明及培训本次
8、消防工程为平顶山移动公司郑县、汝州2.5G机房气体灭火工程，由中讯设计院图纸进行施工，每个防护区有平安出口，每个出口分别设置有单区灭火控制器、声光报警器、放气指示灯、手自动转换开关，防护区内设置有感烟和感温两种探测器实现“与”逻辑联动关。控制方式为：1）自动方式：当每个防护区的一种探测器发出报警时，主机发出报警，当两种探测器都发出报警时，主机发出报警，同时防护区灭火声光报警器动作，灭火驱动盘启动并延时计时，30S后即启动打阀启动气体灭火，放气指示灯点亮。2）手动方式现场）：当现场手自动转换开关处于手动方式时，每个防护区的一种探测器发出报警时，主机发出报警，当两种探测器都发出报警时,主机发出报警
9、但不启动打阀。3）紧急截至（现场）：当防护区处于自动方式（手动方式）时，如果防护区内探测器产生误报警或其他任何不明原因引起的误动作无论是一种或两种探测器都报警），在延时30S内，值班人员均可迅速击破手自动转换开关或紧急启停按钮的玻璃按下停止按钮即可实现防护区气体紧急截止。4）紧急启动：当防护区处于自动方式（手动方式）时，如果防护区内人工确认火灾时，值班人员可速击破手自动转换开关或紧急启停按钮的玻璃按下启动按钮即可实现防护区气体紧急启动。同时消防中心也可通过总线控制盘上对应的启动按钮按下实现紧急启动。5）自动、手动方式设置：根据海湾公司产品技术特性，手动方式设置:当现场手自动转换开关处于手动方
10、式时防护区即处于手动方式；自动方式设置：当现场手自动转换开关处于自动方式并主机同时也处于自动方式；6）机械应急启动：本启动方式是在防护区内将钢瓶电磁阀平安插销拔掉，手动按下电磁阀上端按钮进行灭火，此项操作需由相关专业人员操作同时并做好平安保护措施等。7）任何检查、维护都应首先断开气体驱动盘24V启动控制线然后进行。检查、维护都应由专业人员进行。8）在灭火完毕后，首先应开启排风系统，将灭火气体排出后，方可进入现场。9）如灭火设备安装开通就位后，严禁移动。使用单位在日常管理中应加强对现场防护区的消防设备平安检查杜绝现场设备遭到人为或意外的破坏以确保消防设备处于正常运行阶段！主要设备及材料检测报告公司资质消防设施检测报告主要设备说明书及操作钥匙1、 气体主机安装说明书（单区）2、 操作钥匙：1）手自动转换：7把2）气体主机：7把
