1、深圳市工程建设地方标准SJGSJG141-2023建筑节能工程施工质量验收标准Standardforacceptanceofenergyefficientbuildingconstruction2023-11-15发布2024-02-15实施深圳市住房和建设局发布深圳市工程建设地方标准建筑节能工程施工质量验收标准StandardforacceptanceofenergyefficientbuildingconstructionSJG141-20232023深圳前S为了规范深圳市建筑节能工程的施工和验收，适应节能材料、施工工艺等变化，受深圳市住房和建设局委托，深圳市建筑工程质量安全监督总站、深圳

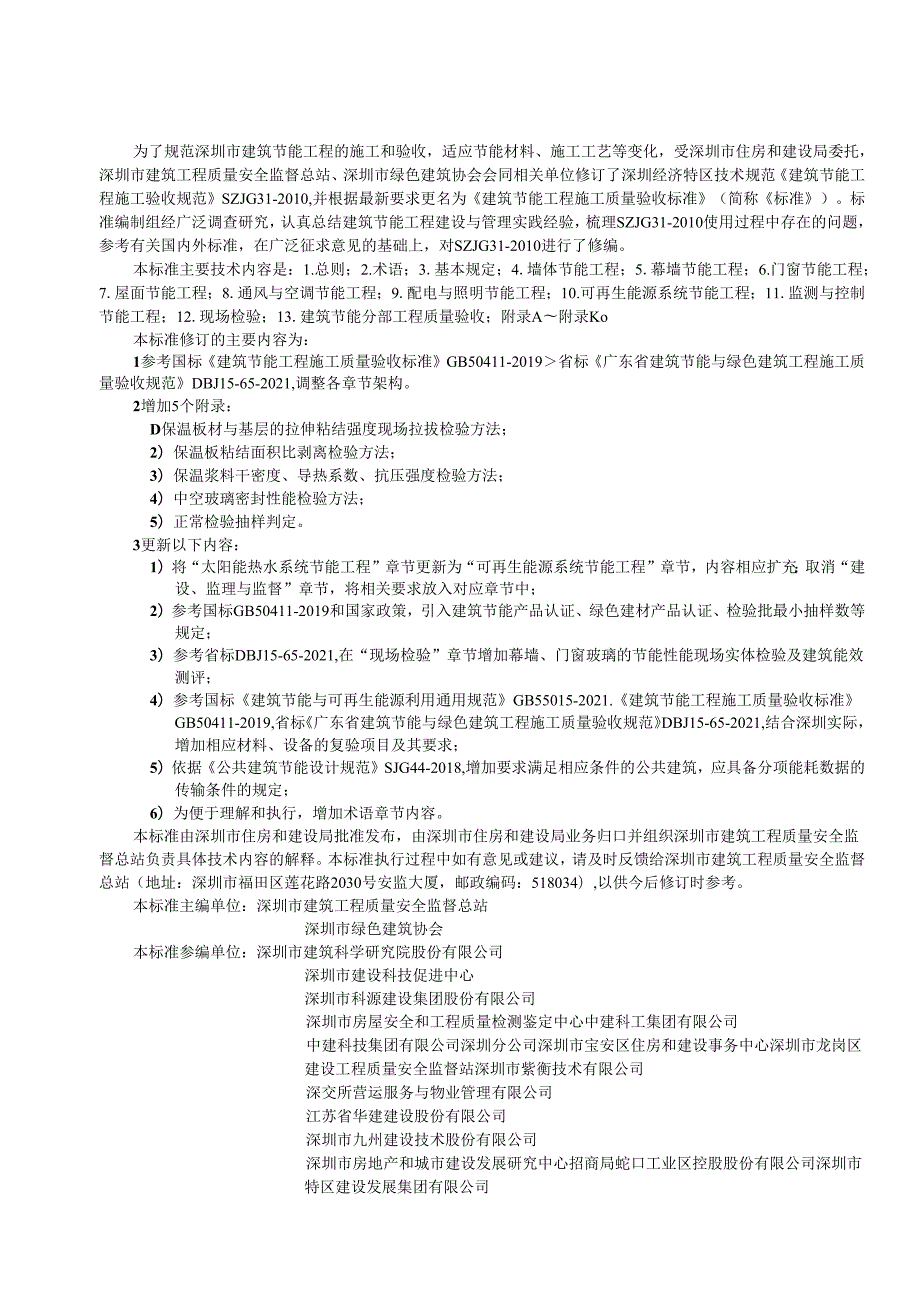

2、市绿色建筑协会会同相关单位修订了深圳经济特区技术规范建筑节能工程施工验收规范SZJG31-2010,并根据最新要求更名为建筑节能工程施工质量验收标准（简称标准）。标准编制组经广泛调查研究，认真总结建筑节能工程建设与管理实践经验，梳理SZJG31-2010使用过程中存在的问题，参考有关国内外标准，在广泛征求意见的基础上，对SZJG31-2010进行了修编。本标准主要技术内容是：1.总则；2.术语；3.基本规定；4.墙体节能工程；5.幕墙节能工程；6.门窗节能工程；7.屋面节能工程；8.通风与空调节能工程；9.配电与照明节能工程；10.可再生能源系统节能工程；11.监测与控制节能工程；12.现场检

3、验；13.建筑节能分部工程质量验收；附录A附录Ko本标准修订的主要内容为：1参考国标建筑节能工程施工质量验收标准GB50411-2019省标广东省建筑节能与绿色建筑工程施工质量验收规范DBJ15-65-2021,调整各章节架构。2增加5个附录：D保温板材与基层的拉伸粘结强度现场拉拔检验方法；2）保温板粘结面积比剥离检验方法；3）保温浆料干密度、导热系数、抗压强度检验方法；4）中空玻璃密封性能检验方法；5）正常检验抽样判定。3更新以下内容：1）将“太阳能热水系统节能工程”章节更新为“可再生能源系统节能工程”章节，内容相应扩充；取消“建设、监理与监督”章节，将相关要求放入对应章节中；2）参考国标G

4、B50411-2019和国家政策，引入建筑节能产品认证、绿色建材产品认证、检验批最小抽样数等规定；3）参考省标DBJ15-65-2021,在“现场检验”章节增加幕墙、门窗玻璃的节能性能现场实体检验及建筑能效测评；4）参考国标建筑节能与可再生能源利用通用规范GB55015-2021.建筑节能工程施工质量验收标准GB50411-2019,省标广东省建筑节能与绿色建筑工程施工质量验收规范DBJ15-65-2021,结合深圳实际，增加相应材料、设备的复验项目及其要求；5）依据公共建筑节能设计规范SJG44-2018,增加要求满足相应条件的公共建筑，应具备分项能耗数据的传输条件的规定；6）为便于理解和执

5、行，增加术语章节内容。本标准由深圳市住房和建设局批准发布，由深圳市住房和建设局业务归口并组织深圳市建筑工程质量安全监督总站负责具体技术内容的解释。本标准执行过程中如有意见或建议，请及时反馈给深圳市建筑工程质量安全监督总站（地址：深圳市福田区莲花路2030号安监大厦，邮政编码：518034）,以供今后修订时参考。本标准主编单位：深圳市建筑工程质量安全监督总站深圳市绿色建筑协会本标准参编单位：深圳市建筑科学研究院股份有限公司深圳市建设科技促进中心深圳市科源建设集团股份有限公司深圳市房屋安全和工程质量检测鉴定中心中建科工集团有限公司中建科技集团有限公司深圳分公司深圳市宝安区住房和建设事务中心深圳市龙

6、岗区建设工程质量安全监督站深圳市紫衡技术有限公司深交所营运服务与物业管理有限公司江苏省华建建设股份有限公司深圳市九州建设技术股份有限公司深圳市房地产和城市建设发展研究中心招商局蛇口工业区控股股份有限公司深圳市特区建设发展集团有限公司本标准主要起草人：刘绪普王向昱罗春燕唐振忠剪爱森韩红郝晓冬肖光耀刘延冬朱银洪彭绍源齐贺刘俊跃王蕾周祁王春涛吴碧桥黄枫林陈晓华陈岩辉刘文炼陈佳明顾本生何影余益军冯杨晴刘聪易检长刘超洋江振辉王琨本标准主要审查人员：马晓雯吴培浩林常青岳鹏吴大农吴航翟志梅本标准主要指导人员：宋延龚爱云方军宋毅1总则12 术语23 基本规定53.1 技术与管理53.2 材料与设备53 .3质

7、量控制与验收64墙体节能工程84 .1一般规定85 .2主控项目96 .3一般项目125 幕墙节能工程135.1 1一般规定135.2 主控项目135.3 一般项目156 门窗节能工程166.1 一般规定166.2 主控项目166.3 一般项目177 屋面节能工程197.1 1一般规定197.2 主控项目207.3 一般项目218 通风与空调节能工程238.1 一般规定238.2 主控项目238.3 一般项目299配电与照明节能工程301.1 1一般规定301.2 主控项目301.3 一般项目3110可再生能源系统节能工程3310.1 一般规定3310.2 主控项目3310.3 一般项目381

8、1监测与控制节能工程3911.1 一般规定3911.2 主控项目3911.3 一般项目4112现场检验421. .1围护结构现场实体检验4212. 2设备系统节能性能检验4213. 3建筑能效测评及调适4413建筑节能分部工程质量验收45附录A建筑节能工程进场材料和设备的复验、现场检测项目47附录B建筑节能工程常用材料设备主要性能指标54附录C保温板材与基层的拉伸粘结强度现场拉拔检验方法58附录D保温板粘结面积比剥离检验方法59附录E保温浆料干密度、导热系数、抗压强度检验方法61附录F中空玻璃密封性能检验方法62附录G外墙节能构造钻芯检验方法64附录H正常检验抽样判定67附录J建筑节能工程施工

9、质量验收表68附录K建筑节能工程质量报告82本标准用词说明86引用标准名录87附：条文说明88Contents1 GeneralProvisions12 Terms23 BasicRequirements53. 1TechnologyandManagement54. 2MaterialsandEquipment55. 3QualityControlandAcceptance64WallEnergyEfficientProject84. 1GeneralRequirements84. 2MainControlItems96. 3GeneralItems125CurtainWallsEnergyE

10、fficientProject135. 1GeneralRequirements135. 2MainControlItems137. 3GeneralItems156DoorsandWindowsEnergyEfficientProject168. 1GeneralRequirements169. 2MainControlItems1610. 3GeneralItems177RoofsEnergyEfficientProject197. 1GeneralRequirements197. 2MainControlItems2011. 3GeneralItems218VentilationandA

11、ir-conditioningEnergyEfficientProject238. 1GeneralRequirements238. 2MainControlItems2312. 3GeneralItems299PowerDistributionandLightingEnergyEfficientProject309. 1GeneralRequirements309. 2MainControlItems3013. 3GeneralItems3110EnergyEfficientProjectOfRenewableEnergySystem3310. 1GeneralRequirements331

12、0. 2MainControlItems3314. 3GeneralItems3811MonitoringandControlEnergyEfficientProject3911.1 GeneralRequirements3911. 2MainControlItems3915. 3GeneralItems4112In-siteInspection4212. 1In-siteInspectionOfBuildingEnvelope4212. 2EnergyEfficientPerformanceInspectionofEquipmentSysterm4216. 3EnergyEfficiency

13、Evaluation4413AcceptanceforBranchesofEnergyEfficientProject45AppendixASiteReinspectionMethodOfMaterialsandEquipmentinEnergyEfficientProject,In-siteInspectionItems47AppendixBMainPerformanceIndexesofCommonMaterialsandEquipmentinEnergyEfficientProject54AppendixCIn-sitePull-outTestMethodforTensileBondSt

14、rengthbetweenInsulationBoardandBaseLayer58Appendix D PeelingTestMethodforInsulationBoardPasteAreaRatio59Appendix E TestMethodforDryDensity9ThermalConductivityandCompressiveStrengthofInsulationSlurryintheSameCuringCondition61Appendix F TestMethodofInsulatingHollowGlassSealingPerformance62Appendix G T

15、estMethodofDrilledCoreonExternalWallsStructure64Appendix H NormalInspectionSamplingDetermination67Appendix J QualityAcceptanceListforConstructionofEnergyEfficientProject68AppendixKQualityReportofEnergyEfficientProject82ExplanationofWordinginThisStandard86ListofQuotedStandards87Addition:Explanationof

16、Provisions88.o.为了加强建筑节能工程的施工质量管理，统一建筑节能工程施工质量验收标准，提高建筑工程节能效果，结合深圳市实际情况制定本标准。1. 0.2本标准适用于深圳辖区的新建、改建和扩建的民用建筑节能工程及按民用建筑节能标准设计的工业建筑、轨道交通工程等其他工程的施工质量控制及验收。1.0.3本标准对建筑节能工程施工质量的要求为基本要求，建筑节能工程中采用的技术文件、承包合同等对节能工程质量控制及验收要求不得低于本标准的规定。1.0.4建筑节能工程质量控制及验收除应符合本标准外，尚应符合国家、广东省、深圳市现行有关标准的规定。2. 0.1围护结构buildingenvelope

17、分隔建筑室内与室外，以及建筑内部使用空间的建筑部件，如墙体、屋面、地面、门窗和幕二回寸o2. 0.2导热系数thermalconductivity在稳态传热条件下，Im厚的匀质材料板，两侧表面温差为1时，单位时间(Is)内通过单位面积(Im2)传递的热量，单位：W/(mK)o2. 0.3传热系数heattransfercoefficient在稳态传热条件下，围护结构两侧环境温度差为1时，在单位时间(Is)内通过单位面积(Im2)围护结构传递的热量，单位：W/(m2K)o2. 0.4太阳辐射吸收系数absorptioncoefficientofsolarradiation围护结构表面吸收的太阳辐

18、射热与其所接受到的太阳辐射照度之比。2. 0.5压缩强度compressivestrength相对形变小于10%时的最大压缩力与初始横截面积的比值。2. 0.6预制保温墙板prefabricatedinsulatingwallboard中间有保温层的预制混凝土外墙板，简称夹心外墙板。2. 0.7反射隔热涂料reflectivethermalinsulatingcoatings具有较高太阳反射比和较高半球发射率的涂料。2. 0.8太阳反射比solarreflectance物体反射到半球空间的太阳辐射通量与入射在物体表面上的太阳辐射通量的比值。2. 0.9半球发射率hemisphericalemi

19、ttance一个发射源在半球方向上的辐射出射度与具有同一温度的黑体辐射源的辐射出射度的比值。2. 0.10热桥thermalbridge建筑围护结构中，在室内外温差作用下，热流强度显著增大的区域或部位。热桥以往又称冷桥，现统一定名为热桥。2. 0.11热阻thermalresistance表征围护结构本身或其中某层材料阻抗传热能力的物理量，为材料厚度与导热系数的比值，单位：(m2K)/Wo2. 0.12质量证明文件qualityproofdocument随同进场材料、设备等一同提供的能够证明其质量状况的文件。通常包括出厂合格证、中文说明书、型式检验报告及相关性能检测报告等。进口产品应包括出入境

20、商品检验合格证明。适用时，也可包括进场验收、进场复验、见证取样检验和现场实体检验等资料。2. 0.13核查check对技术资料的检查及资料与实物的核对。包括：对技术资料的完整性、内容的正确性、与其他相关资料的一致性及整理归档情况的检查，以及将技术资料中的技术参数等与相应的材料、构件、设备或产品实物进行核对、确认。2. 0.14型式检验typeinspection由生产厂家委托具有资质的检测机构，对定型产品或成套技术的全部性能及其适用性所作的检验。其检验报告称为型式检验报告。通常在产品定型鉴定、正常生产期间规定时间内、出厂检验结果与上次型式检验结果有较大差异、材料及工艺参数改变、停产后恢复生产或

21、有型式检验要求时进行。2. O.15保温浆料insulatingmortar由无机凝胶材料、添加剂、填料与聚苯颗粒、膨胀玻化微珠或其他保温轻骨料组配，使用时按比例加水搅拌制成的浆料。又称保温砂浆。2. 0.16夕卜门窗outsidedoorsandwindows建筑围护结构上有一个面与室外空气接触的门或窗。2. 0.17凸窗baywindow位置凸出外墙外侧的窗。2. 0.18建筑节能产品认证buildingenergyefficiencyproductcertification依据国家相关的标准和技术要求，经国家节能产品认证机构确认并通过颁布节能产品认证证书和节能标志，证明某一建材产品为节能

22、产品的活动。2. 0.19绿色建材产品认证greenbuildingmaterialsproductcertification建材产品符合国家相关技术要求和标准，且通过了国家认证认可、监督管理委员会审批成立的绿色建材认证机构的认证。2. 0.20太阳得热系数（SHGe）solarheatgaincoefficient通过门窗或透光幕墙等透光围护结构的太阳辐射室内得热量与透光围护结构外表面接收到的太阳辐射量的比值。太阳得热系数可按遮阳系数（ShadingCOeffiCientOfWindOWS）乘以0.87进行换算。2. 0.21可见光透射比ViSibletransmittance采用人眼视见函

23、数进行加权，标准光源（38Onm780nm）透过玻璃、门窗或幕墙成为室内的可见光通量与投射到玻璃、门窗或幕墙上的可见光通量的比值。2. 0.22透光幕墙transparentcurtainwall可见光可直接透射入室内的幕墙。2. 0.23有效通风换气面积effectiveventilationarea为外门窗或透光幕墙开启扇面积和窗开启后的空气流通界面面积的较小值。2. 0.24性能系数（COP）coefficientofperformance在额定工况和规定条件下，制冷压缩机的制冷量与有效输入功率之比。2. 0.25设备能效比（EER）energyefficiencyratio在额定工况和

24、规定条件下，空调设备的制冷量与有效输入功率之比。2. 0.26综合部分负荷性能系数（IPLV）integratedpartloadvalue基于机组部分负荷时的性能系数值，按机组在各种负荷条件下的累计负荷百分比进行加权计算获得的表示空气调节用冷水机组部分负荷效率的单一数值。2. 0.27风道系统的单位风量耗功率（WS）energyconsumptionperunitairvolumeofair设计工况下，空调、通风的风道系统输送单位风量所消耗的电功率，单位：W/（m3h）o2. 0.28照明功率密度（LPD）lightingpowerdensity单位面积上的照明安装功率（包括光源、镇流器或变

25、压器），单位：Wm2o2. 0.29灯具效率luminaireefficiency在相同的使用条件下，灯具发出的总光通量与灯具内所有光源发出的总光通量之比。2. 0.30光源的光效luminousefficiencyofsource光源发出的光通量除以光源功率所得之商，简称光效。单位：lm/W。2. 0.31总谐波畸变率（THD）totalharmonicdistortion周期性交流量中的谐波含量的均方根值与其基波分量的均方根值之比（用百分数表示）。2. 0.32不平衡度unbalancefactor三相电力系统中三相不平衡的程度，用电压或电流负序分量与正序分量的均方根值百分比表ZjO2.

26、O.33用电单位受电端powerreceivingterminalofelectricityconsumingunit一般指供电设施的产权分界处。高压用电单位：专线供电的，为供电企业变电所的同级电压母线处；其供电线路属于公用的，为用电单位受电母线处。低压供电的用电单位：其线路属于用户的，为供电变压器低压母线处；其线路属于公用线路的，为用户计费电能表电源侧。2. 0.34变压器容量指标transformercapacityindex建筑电气节能设计的一项指标，主要有限定值和节能值两项指标，单位为VA/n?。2. 0.35建筑能源管理系统buildingenergymanagementsystem

27、用于建筑能源管理的管理策略和软件系统。2. 0.36综合效能调适commissioning通过对建筑设备系统的调试验证、性能测试验证、季节性工况验证和综合效果验收，使系统满足不同负荷工况下正常运行和用户使用的需求。2. 0.37太阳能光热系统solaroptic-thermalsystem将太阳能转换成热能以加热水的系统装置，通常包括太阳能集热器、贮热设备、泵、连接管路、支架、控制系统和必要时配合使用的辅助能源。2. 0.38太阳能光伏系统solarphotovoltaic(PV)system利用太阳能电池的光伏效应将太阳辐射能直接转换成电能的发电系统，通常包括光伏组件、汇流箱、电缆、逆变器、

28、充放电控制器、储能蓄电池、电网接入单元、主控和监视系统、触电保护和接地、配电设备及配件等。2. 0.39空气源热泵热水系统air-sourceheatpumpwaterheatersystem采用电动机驱动，利用工质汽化冷凝压缩循环，将空气中的热量转移到被加热的水中并输送至各用户所必须的完整系统。通常包括空气源热泵热水机组、储水设施、水泵、连接管及其他部件、控制系统和辅助热源设施。3基本规定3.1 技术与管理3.1.1 1施工现场应建立相应的质量管理体系及施工质量控制与检验制度。单位工程施工组织设计应包括建筑节能工程的施工内容，建筑节能工程施工前施工单位应编制建筑节能工程专项施工方案，经监理单

29、位审批后实施。3.1.2 设计变更不得降低建筑节能性能，且不得低于国家、广东省、深圳市现行有关建筑节能标准的规定。当设计变更涉及建筑节能性能时，应在实施前按要求履行设计变更程序。3.1.3 建设单位不得擅自要求设计或施工单位降低节能标准、修改已出图备案的设计文件，确需修改的应符合本章节第3.1.2条的规定。3.1.4 监理单位应针对工程特点编制建筑节能的监理实施细则，明确项目节能的重点部位和关键工艺监控措施。3.1.5 未实行监理的建筑节能工程，建设单位相关人员应履行本标准涉及的监理职责。3.1.6 建筑节能工程中采用的新技术、新设备、新材料、新工艺，应有鉴定及评审材料。施工前应对新的或首次采

30、用的施工工艺进行评价，编制专项施工方案。3.1.7 1.7既有建筑节能改造工程应确保建筑物的结构安全和主要使用功能。当涉及主体和承重结构改动或增加荷载时，应由原设计单位或具备相应资质的设计单位对既有建筑结构的安全性进行核验、确认。3. 2材料与设备3. 2.1建筑工程使用的建筑节能材料、构件和设备等，必须符合设计要求及国家、广东省、深圳市现行有关标准的规定，严禁使用明令禁止与淘汰的材料和设备。4. 2.2公共机构建筑和政府出资的建筑工程应选用通过建筑节能产品认证或绿色建材产品认证的产品；其他建筑宜选用通过建筑节能产品认证或绿色建材产品认证的产品。5. 2.3材料和设备进场验收应符合下列规定：1

31、应对材料和设备的品种、规格、包装、外观等进行检查验收，并应经监理工程师或建设单位代表确认，形成相应的验收记录。2应对材料、构件和设备的质量证明文件进行核查，核查记录应经监理工程师或建设单位代表确认，并纳入工程技术档案。进入施工现场用于节能工程的材料、构件和设备均应具有出厂合格证、中文说明书及相关性能检测报告。定型产品和成套技术应具备有效期内的型式检验报告，进口材料和设备应按规定进行出入境商品检验。3涉及安全、节能、环境保护和主要使用功能的材料、构件和设备，应按本标准附录A及各章的规定在施工现场抽样复验。复验应为见证取样检验。当复验的结果不合格时，该材料、构件和设备不得使用。4在同一工程项目中，

32、同厂家、同类型、同规格的节能材料、构件和设备，当获得建筑节能产品认证、绿色建材产品认证或连续三次见证取样检验均一次检验合格时，其检验批的容量可扩大一倍，且仅可扩大一倍。扩大检验批后的检验中出现不合格情况时，应按扩大前的检验批重新验收，且该产品不得再次扩大检验批容量。5建筑节能材料、设备的复验及现场检测，应由建设单位委托实施。3.2.4检验批抽样样本应随机抽取，并应满足分布均匀、具有代表性的要求。3.2.5涉及建筑节能效果的定型产品、预制构件，以及采用成套技术现场施工安装的工程，相关单位应提供型式检验报告。当无明确规定时，型式检验报告的有效期不应超过2年。3.2.6建筑节能工程使用材料的燃烧性能

33、和防火处理应符合设计要求，并应符合现行国家标准建筑防火设计规范GB50016和建筑内部装修设计防火规范GB50222的规定。3.2.7建筑节能工程使用的材料应符合国家现行有关标准对材料有害物质限量的规定，不得对室内外环境造成污染。3.2.8现场配制的保温浆料、聚合物砂浆等材料，应按设计要求或试验室给出的配合比配制。当未给出要求时，应按专项施工方案和产品说明书配制。3.2.9节能保温材料在施工使用时的含水率应符合设计、施工工艺及施工方案要求。当设计、施工工艺及施工方案未要求时，节能保温材料在施工使用时的含水率不应大于正常施工环境湿度下的自然含水率。3.2.10施工现场应选用预拌混凝土和预拌砂浆。

34、3.3质量控制与验收3.3.1建筑节能工程应按经审查合格或已完成其他规定程序的设计文件，以及经审查批准的专项施工方案施工。各施工工序应严格执行并按施工技术标准进行质量控制，每道施工工序完成后，经施工单位自检符合要求后，可进行下道工序施工。各专业工种之间的相关工序应进行交接检验，并应记录。3.3.2建筑节能工程施工前，对于采用相同建筑节能设计的房间和构造做法，应在现场采用相同材料和工艺制作样板间或样板件，经有关各方确认后方可进行施工。外墙外保温工程必须在施工现场制作样板间，建设、设计、监理、施工等有关各方应进行安全评估。3.3.3建筑节能工程作为单位建筑工程的一个分部工程，其子分部工程、分项工程

35、验收内容的划分，应符合下列规定：1建筑节能子分部工程和分项工程划分应符合表3.3.3的规定。2建筑节能工程应按分项工程进行验收。当建筑节能分项工程的工程量较大时，可将分项工程划分为若干个检验批进行验收。3当建筑节能工程验收无法按上述要求划分分项工程或检验批时，可由建设、监理、施工等各方协商进行划分。其验收项目、验收内容、验收标准和验收记录均应符合本标准的规定。4当在同一个单位工程项目中，建筑节能分项工程和检验批的验收内容与其他各专业分部工程、分项工程或检验批的验收内容相同且验收结果合格时，可采用其验收结果，不必进行重复检验。建筑节能分部工程验收资料应单独组卷。表3.33建筑节能子分部工程和分项

36、工程划分序号子分部工程分项工程主要验收内容1围护结构节能工程墙体节能工程基层；保温隔热构造；抹面层；饰面层；保温隔热砌体等。幕墙节能工程保温隔热构造；幕墙玻璃；单元式幕墙板块；通风换气系统；遮阳设施；凝结水收集排放系统；幕墙与周边墙体；屋面间的接缝等。门窗节能工程门；窗；天窗；玻璃（含贴膜玻璃）；通风换气系统；遮阳设施；门窗与洞口间隙等。屋面节能工程基层；隔热层；保护层；防水层；面层等。续表3.3.3序号子分部工程分项工程主要验收内容2通风与空调节能工程通风与空调工程系统形式；通风与空调设备；阀门与仪表；绝热构造及材料；系统调试等。空调系统冷热源及管网工程系统形式；冷热源设备；辅助设备；管网；

37、通风与空调设备；阀门与仪表；绝热构造及材料；系统调试等。3配电与照明节能工程配电与照明节能工程低压配电电源；线缆材料；线缆敷设；照明光源；灯具；附属装置；控制功能；调试等。4监测与控制节能工程监测与控制节能工程冷热源的监测控制系统；空调水系统的监测控制系统；通风与空调的监测控制系统；监测与计量装置；供配电的监测控制系统；照明控制系统；调试等。5可再生能源节能工程太阳能光热系统节能工程太阳能集热器；贮水箱；管路系统；控制系统；保温工程；系统调试等。太阳能光伏系统节能工程光伏组件；逆变器；配电系统；储能蓄电池；充放电控制器；系统调试等。空气源热泵热水系统节能工程加热系统；储热水箱；辅助热源；管道及

38、配件；电气装置与自动控制系统；系统调试等。3.3.4单位工程的竣工验收应在建筑节能分部工程验收合格后进行。3.3.5当按计数方法检验时，其抽样数量除本标准另有规定外，检验批最小抽样数量宜符合表3.3.5的规定。表3.3.5检验批最小抽样数量检验批的容量最小抽样数量检验批的容量最小抽样数量2152151280131625328150020269055011200329115081201-3200504墙体节能工程4.1 一般规定4.1.1 本章适用于建筑外围护结构采用板材、浆料、块材及预制复合墙板、涂料等墙体保温材料或构件的建筑墙体节能工程施工质量验收。4.1.2 主体结构完成后进行施工的墙体节

39、能工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行墙体节能分项工程验收。与主体结构同时施工的墙体节能工程，应与主体结构一同验收。外墙保温工程的主体结构和基层墙体应符合现行国家标准混凝土结构工程施工质量验收规范GB50204、现行国家标准砌体结构工程施工质量验收规范GB50203和现行深圳市标准深圳市非承重墙体与饰面工程施工及验收标准SJG14的有关规定。4.1.3 1.3墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：1保温层附着的基层及其表面处理；2保温板粘结或固定；3被封闭的保温材料厚度；4各类

40、饰面层的基层施工、面层的粘结或固定、保温层、饰面层的防水及密封处理；5锚固件及锚固节点做法；6增强网铺设；7抹面层厚度；8墙体热桥部位处理；9嵌缝做法、防水处理；10现场喷涂或浇注有机类保温材料的界面；11保温隔热砌块填充墙体；12阳角、门窗洞口保温层加强处理；13墙面遮阳构件、绿化构架的锚固；14通风墙的通风构造、空气层厚度；15保温装饰板、预制保温板或预制保温墙板的位置、界面处理、板缝、构造节点及固定方式。4.1.4墙体节能工程验收的检验批划分，除本章另有规定外应符合下列规定：1 采用相同材料、工艺和施工做法的墙面，扣除门窗洞口后的保温墙面面积每1000m2划分为一个检验批；2检验批的划分

41、也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理单位双方协商确定；3当按计数方法抽样检验时，其抽样数量尚应符合本标准第3.3.5条的规定。4.1.5墙体节能工程的保温隔热材料在运输、储存和施工过程中应采取防潮、防水、防火等保护措施。4.1.6采用装配式外挂保温的节能工程，应在主体结构及基层质量验收合格后施工。施工前应先进行保温材料的验收，过程中应分工序进行质量检查和验收，施工完成后进行墙体节能分项工程验收。4.1.7当外墙围护结构采用加气混凝土砌块时，施工质量应按砌体结构子分部工程施工质量的验收方法进行验收。4.2主控项目4.2.1墙体节能工程使用的材料、构件应进行进场验收，验

42、收结果应经检查认可，且应形成相应的验收记录。各种材料和构件的质量证明文件与相关技术资料应齐全，并应符合设计要求和国家现行有关标准的规定。检验方法：观察、尺量检查；核查质量证明文件。检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按其出厂检验批进行核查。4.2.2外墙外保温工程应采用预制构件、定型产品或成套技术，并应由同一供应商提供配套的组成材料和型式检验报告。型式检验报告中应包括耐候性和抗风压性能检验项目以及配套组成材料的名称、生产单位、规格型号及主要性能参数。检验方法：核查质量证明文件和型式检验报告。检查数量：全数检查。4.2.3墙体节能工程施工前应按照设计和专项施工方案的

43、要求对基层进行处理，处理后的基层应符合要求。检验方法：对照设计和专项施工方案观察检查；核查隐蔽工程验收记录。检查数量：全数检查。4.2.4墙体节能工程使用的材料、产品进场时，应对其下列性能进行复验，复验应为见证取样检验：1保温隔热材料的导热系数或热阻、密度、压缩强度或抗压强度、垂直于板面方向的抗拉强度、吸水率、燃烧性能（不燃材料除外）；2复合保温板等墙体节能定型产品的传热系数或热阻、单位面积质量、拉伸粘结强度、燃烧性能（不燃材料除外）；3保温砌块等墙体节能定型产品的传热系数或热阻、抗压强度、吸水率；4反射隔热材料的太阳光反射比、半球发射率；5粘结材料的拉伸粘结强度；6抹面材料的拉伸粘结强度、压

44、折比；7增强网的力学性能、抗腐蚀性能；8浅色饰面材料的太阳辐射吸收系数。检验方法：核查质量证明文件；随机抽样检验，核查复验报告，其中：导热系数（传热系数）或热阻、密度或单位面积质量、燃烧性能必须在同一个报告中。检查数量：同厂家、同品种产品，按照扣除门窗洞口后的保温墙面面积所使用的材料用量，在5000m2以内时应复验1次；面积每增加5OOOm2应增加1次。同工程项目、同施工单位且同期施工的多个单位工程，可合并计算抽检面积。4.2.5当采用遮阳、通风构造隔热时，构件尺寸、角度等参数、材料的光学、热学性能应符合设计要求。检验方法：核查质量证明文件。检查数量：全数检查。4.2.6墙体节能工程的施工质量
