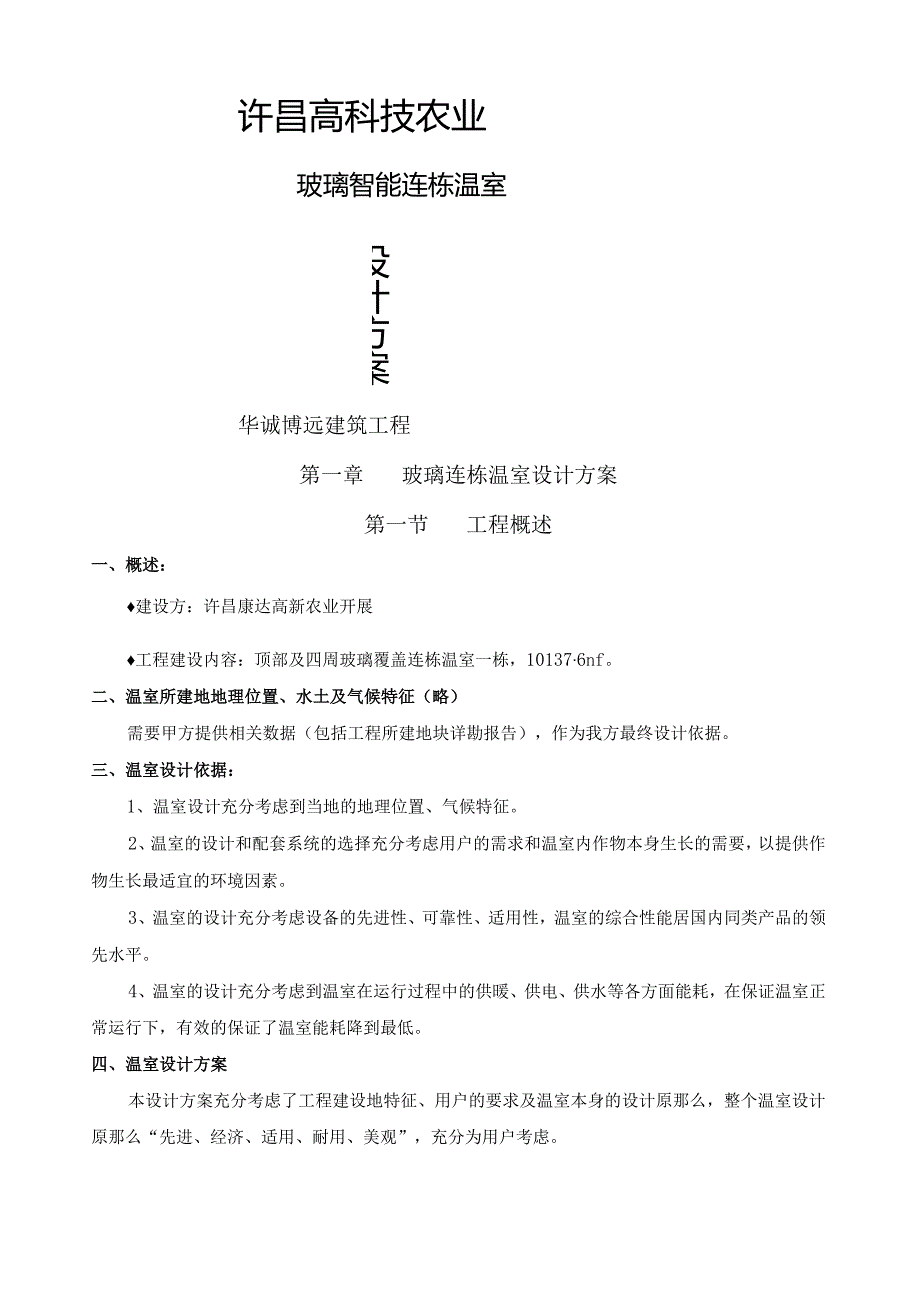

1、许昌高科技农业玻璃智能连栋温室设计方案华诚博远建筑工程第一章玻璃连栋温室设计方案第一节工程概述一、概述：建设方：许昌康达高新农业开展工程建设内容：顶部及四周玻璃覆盖连栋温室一栋，101376nf。二、温室所建地地理位置、水土及气候特征（略）需要甲方提供相关数据（包括工程所建地块详勘报告），作为我方最终设计依据。三、温室设计依据：1、温室设计充分考虑到当地的地理位置、气候特征。2、温室的设计和配套系统的选择充分考虑用户的需求和温室内作物本身生长的需要，以提供作物生长最适宜的环境因素。3、温室的设计充分考虑设备的先进性、可靠性、适用性，温室的综合性能居国内同类产品的领先水平。4、温室的设计充分考虑

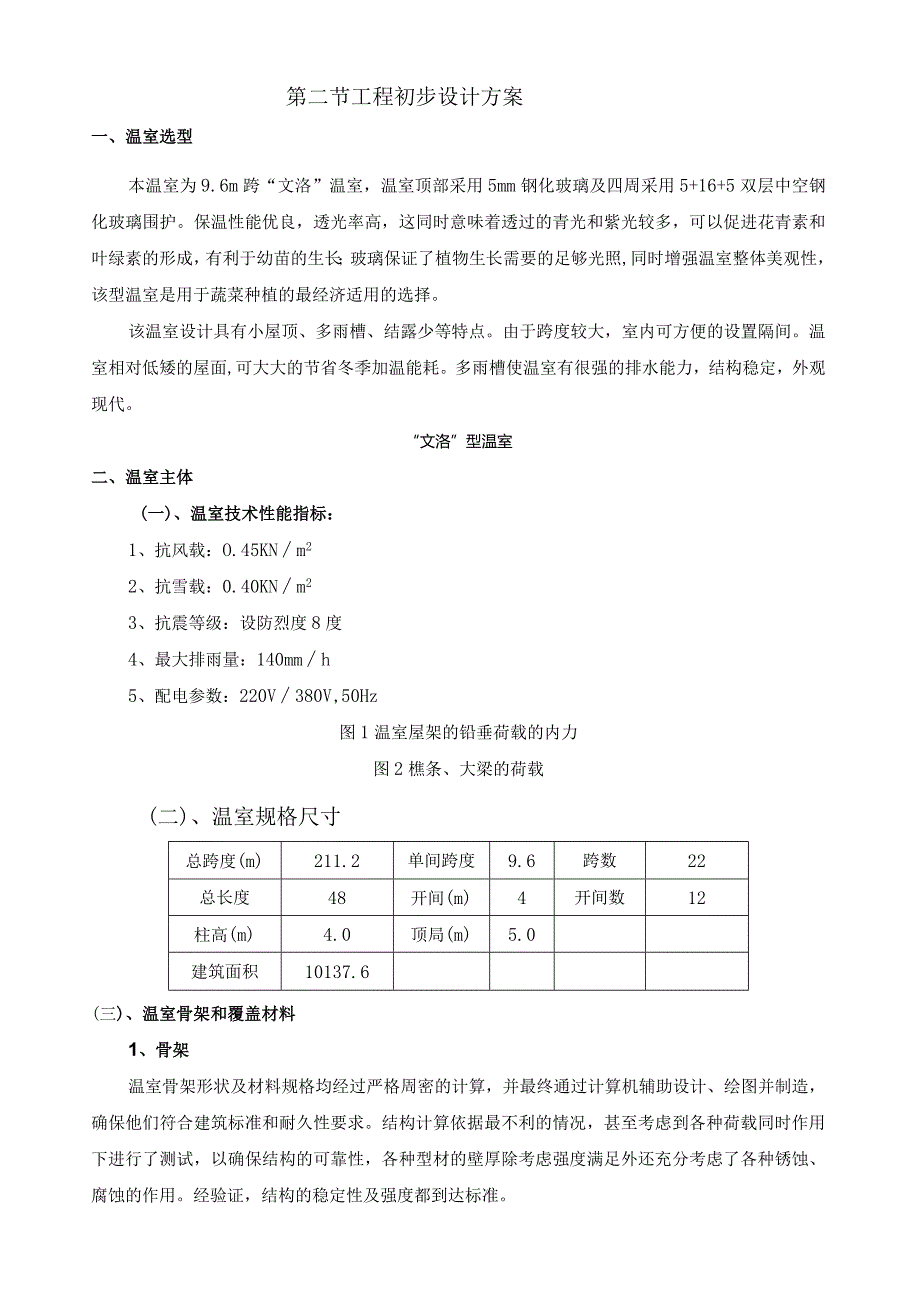

2、到温室在运行过程中的供暖、供电、供水等各方面能耗，在保证温室正常运行下，有效的保证了温室能耗降到最低。四、温室设计方案本设计方案充分考虑了工程建设地特征、用户的要求及温室本身的设计原那么，整个温室设计原那么“先进、经济、适用、耐用、美观”，充分为用户考虑。第二节工程初步设计方案一、温室选型本温室为9.6m跨“文洛”温室，温室顶部采用5mm钢化玻璃及四周采用5+16+5双层中空钢化玻璃围护。保温性能优良，透光率高，这同时意味着透过的青光和紫光较多，可以促进花青素和叶绿素的形成，有利于幼苗的生长；玻璃保证了植物生长需要的足够光照,同时增强温室整体美观性，该型温室是用于蔬菜种植的最经济适用的选择。该

3、温室设计具有小屋顶、多雨槽、结露少等特点。由于跨度较大，室内可方便的设置隔间。温室相对低矮的屋面,可大大的节省冬季加温能耗。多雨槽使温室有很强的排水能力，结构稳定，外观现代。“文洛”型温室二、温室主体(一)、温室技术性能指标：1、抗风载：O.45KNm22、抗雪载：0.40KNm23、抗震等级：设防烈度8度4、最大排雨量：140mmh5、配电参数：220V380V,50Hz图1温室屋架的铅垂荷载的内力图2樵条、大梁的荷载(二)、温室规格尺寸总跨度(m)211.2单间跨度9.6跨数22总长度48开间(m)4开间数12柱高(m)4.0顶局(m)5.0建筑面积10137.6(三)、温室骨架和覆盖材料

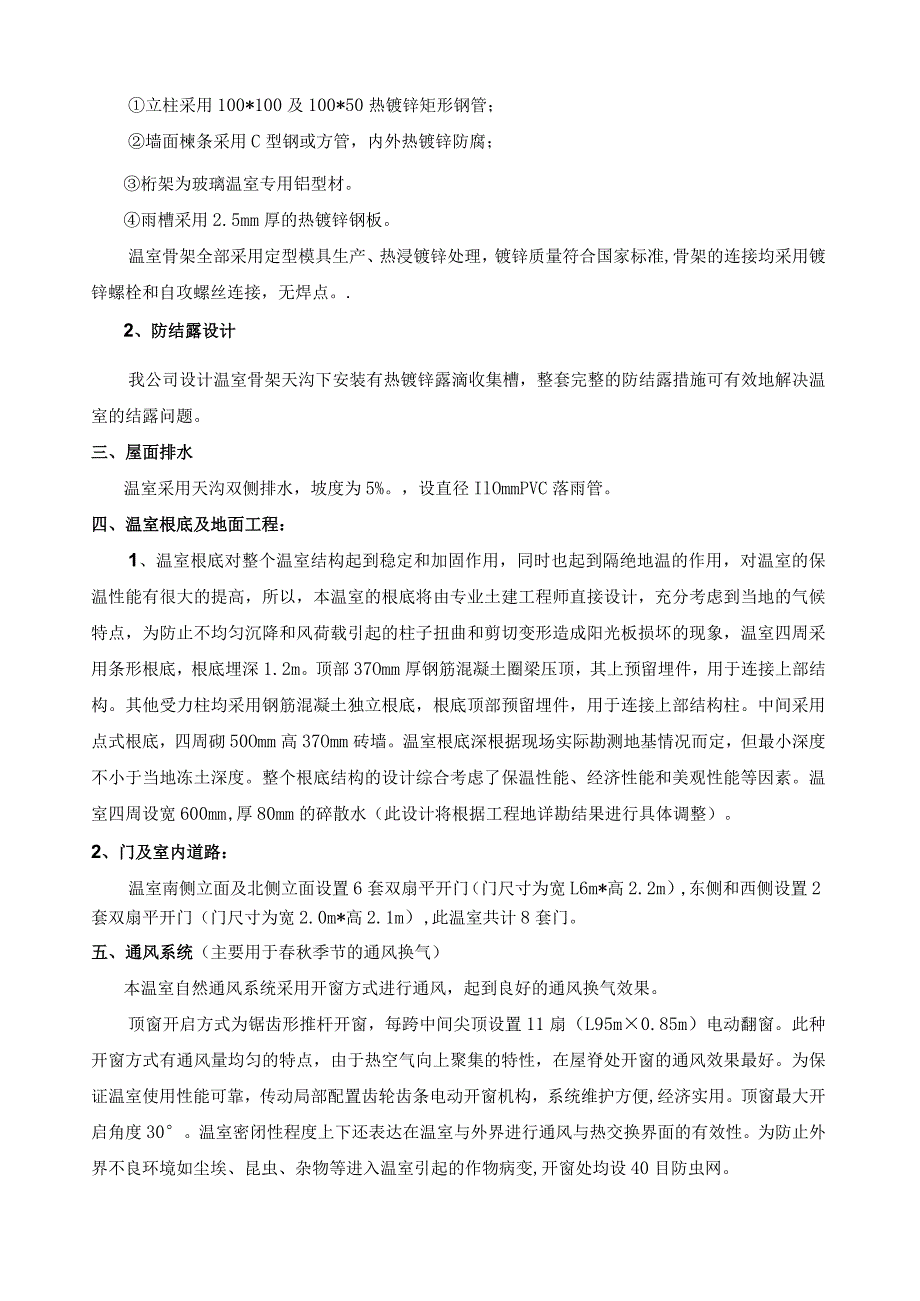

4、1、骨架温室骨架形状及材料规格均经过严格周密的计算，并最终通过计算机辅助设计、绘图并制造，确保他们符合建筑标准和耐久性要求。结构计算依据最不利的情况，甚至考虑到各种荷载同时作用下进行了测试，以确保结构的可靠性，各种型材的壁厚除考虑强度满足外还充分考虑了各种锈蚀、腐蚀的作用。经验证，结构的稳定性及强度都到达标准。立柱采用100*100及100*50热镀锌矩形钢管；墙面楝条采用C型钢或方管，内外热镀锌防腐；桁架为玻璃温室专用铝型材。雨槽采用2.5mm厚的热镀锌钢板。温室骨架全部采用定型模具生产、热浸镀锌处理，镀锌质量符合国家标准,骨架的连接均采用镀锌螺栓和自攻螺丝连接，无焊点。.2、防结露设计我公

5、司设计温室骨架天沟下安装有热镀锌露滴收集槽，整套完整的防结露措施可有效地解决温室的结露问题。三、屋面排水温室采用天沟双侧排水，坡度为5%。，设直径IlOmmPVC落雨管。四、温室根底及地面工程：1、温室根底对整个温室结构起到稳定和加固作用，同时也起到隔绝地温的作用，对温室的保温性能有很大的提高，所以，本温室的根底将由专业土建工程师直接设计，充分考虑到当地的气候特点，为防止不均匀沉降和风荷载引起的柱子扭曲和剪切变形造成阳光板损坏的现象，温室四周采用条形根底，根底埋深1.2m。顶部37Omm厚钢筋混凝土圈梁压顶，其上预留埋件，用于连接上部结构。其他受力柱均采用钢筋混凝土独立根底，根底顶部预留埋件，

6、用于连接上部结构柱。中间采用点式根底，四周砌50Omm高37Omm砖墙。温室根底深根据现场实际勘测地基情况而定，但最小深度不小于当地冻土深度。整个根底结构的设计综合考虑了保温性能、经济性能和美观性能等因素。温室四周设宽600mm,厚80mm的碎散水（此设计将根据工程地详勘结果进行具体调整）。2、门及室内道路：温室南侧立面及北侧立面设置6套双扇平开门（门尺寸为宽L6m*高2.2m）,东侧和西侧设置2套双扇平开门（门尺寸为宽2.0m*高2.1m）,此温室共计8套门。五、通风系统（主要用于春秋季节的通风换气）本温室自然通风系统采用开窗方式进行通风，起到良好的通风换气效果。顶窗开启方式为锯齿形推杆开窗

7、每跨中间尖顶设置11扇（L95m0.85m）电动翻窗。此种开窗方式有通风量均匀的特点，由于热空气向上聚集的特性，在屋脊处开窗的通风效果最好。为保证温室使用性能可靠，传动局部配置齿轮齿条电动开窗机构，系统维护方便,经济实用。顶窗最大开启角度30。温室密闭性程度上下还表达在温室与外界进行通风与热交换界面的有效性。为防止外界不良环境如尘埃、昆虫、杂物等进入温室引起的作物病变,开窗处均设40目防虫网。根本配置:a.天窗采用齿轮、齿条传动机构，动力局部采用带行程开关的O.55KW的减速电机，1400转/分、总减速比1：900、限位范围1：7、DwSV-60型蜗轮蜗杆减速电机，传动轴为633.5的镀锌钢

8、管，转接处采用连轴器和双排链，天窗与温室搭接处采用密封条密封。整个机构要求开起平稳，转动灵活，密封性好。b.天窗框架全部采用成型铝合金型材。C.控制局部可采用手动控制也可自动控制，并备有手轮、手链在停电情况下或其他不能电控情况下手动开启天窗。采用自然通风可节约运行费用，同时采用专用的橡胶密封件防止了冷风渗透，较好地解决了冬季封闭不严的难题。六、内遮阳系统夏季晴天可根据作物光照需求启、闭，进行遮阴与降温；冬季夜间可关闭保温。该系统可以从多方面来改善作物的生长环境，保障阳光的合理化运用。它的浸铝合成纤维条能有效折射掉局部阳光。起到遮阳降温的作用。加装遮阳幕后，室内比室外气温低4C-7C,这样，遮阳

9、幕不但保证了作物免遭强光灼烧而发黄枯萎，获得更为适宜的生长环境，延长收获期，增加产量，而且能大大提高作物品质。此外，系统在夜间还起到隔热保温的作用，有效地阻止热量散失，降低冬季运行本钱。用于不加温温室，可提高室温2C-3.5C；用于加温温室，节能率达40%-70%,温室全年能消耗用可降低20%-40%。该系统还在某种程度上可减少温室内作物及土壤水分蒸发，减少灌溉用水量，到达节水效果。这样就可最大限度的提高温室的保温性能，大大减少了温室能耗，降低了运行本钱。系统根本组成：1、电机温室的内遮阳系统由5台拉幕电机带动，电机通过传动机构驱动传动轴缓慢运转，起到开闭遮阳网的目的。该电机采用减速电机,功率

10、为0.55KW、电压38遮、150-900：KGW80型减速电机，电机内配备有行程开关，根据遮阳网的宽度来设定电机行程。电机可电动（手动）、自动控制，并能中途停止，中途运行。2、传动方式：A型齿轮齿条驱动系统3、传动局部：传动局部由减速电机及配套部件组成，通过电机带动传动轴使齿轮齿条往复运动，传动轴采用33.5热镀锌管。4、传动轴布置传动轴布置在温室一端，电机安装在传动轴中间，使之两端受力平衡，为了安装及检修方便在电机两端装有联轴器，传动轴采用内套管螺栓连接。5、幕线幕线采用进口聚酯线，其主要参数为：直径：L8*2.5mm、抗拉裂强度220kgf,断裂弹性0.08、在-40C70C温度范围内，

11、能完好地保持机械和体形的稳定性。6、遮阳网遮阳保温幕采用Upp65浸铝合成纤维条遮阳网，遮光率为65%,节能率65%,颜色铝白色，比重85克11A使用寿命5年以上。七、外遮阳系统外遮阳系统能有效的将光线阻挡在温室外，从而起到降温遮荫作用。遮阳网通过减速机及齿轮齿条传动，由控制系统控制开启与关闭。特点：1、系统主要适用于夏季的遮荫、降温，使局部阳光进入温室，保证作物防止强光灼伤,同时降低温室温度。2、通过调节遮阳网的开启关闭，来满足温室对光线的需求。3、高强度的遮阳网具有防雹保护作用。传动方式：齿轮齿条驱动。系统根本组成：1、遮阳网采用黑色遮阳网，该遮阳网遮光率75%。采用高密度聚乙烯，经紫外线

12、稳定剂及防氧化处理后制成。具有不脱线、抗风力强、防紫外线、抗老化、平整度好等优点，使用寿命5年以上。2、通过传动轴转动带动齿轮齿条往复运动，每间隔3.2米左右布置1套A型齿轮齿条,推拉杆采用33.5热镀锌管，每套齿条连1列，与温室纵向长度根本相等，且遮阳幕活动端与推拉杆固定，带动遮阳保温幕沿开间方向开闭。3、外遮阳系统由5台拉幕电机控制，电机通过传动机构驱动传动轴缓慢运转（1.5转/分），起到开闭遮阳网的目的。该电机采用减速电机功率为0.55KW、电压380V、扭矩800Nm、GW80型减速电机，电机内配备有行程开关，根据遮阳网的宽度来设定电机行程。电机可电动（手动）、自动控制，并能中途停止，

13、中途运行。4、系统支撑立柱采用50*50*2.5mm热镀锌方管固定在天沟上，利用支座连接，并在支撑立柱顶部沿每个天沟方向布置一根50*50*2.5mm通长热镀锌方管加强外遮阳骨架的稳定。在外遮阳骨架南部及北部立柱顶部沿跨度方向各装一根50*50*2.5mm通长热镀锌方管，将托幕线（间距0.5米/根分托幕线和压幕线）方管上，托幕线为黑色聚酯线。5、传动轴布置在开间的中部，传动轴采用33.5热镀锌管，电机安装在传动轴中间，使之两端受力平衡，为了安装及检修方便在电机两端装有联轴器，传动轴采用内套管螺栓连接。八、强制通风降温系统该系统主要用于盛夏季节室外温度达30nC以上的高温时期降温。8.1 湿帘安

14、装在温室北墙，52.8m,2组；50米，1组，40.4米，1组；共计4组。高1.5m,厚0.10m,采用优质产品。8.2 湿帘相对南墙设置1250型大流量轴流风机，共33台。此风机0帕下风机流量40000m7h,外型尺寸140OmmXI40OmmX455mm,电机功率LlKW/台。该风机的主要特点：1、集风器设加强筋整体强度高、变形小，不易损坏，节省维护费用。2、实际转速快，抽风量大。3、六片式风机叶片由不锈钢加工制作而成，具有抗腐蚀、不变形、噪音低、重量轻等特点，对电动机运转起到一定保护作用。4、风机扇叶为不锈钢，外形美观，对整体效果有好处。 该系统配备8台水泵。 系统配备8套水循环系统，含

15、上、回水系统及循环水限位阀。 温室内靠近湿帘墙设8个湿帘循环水水池，并配置池盖。8.3工作原理：当温度高时，风机通电进行抽风，室内产生负压，迫使室外未饱和的空气流经多孔湿润湿帘外表，从而使得湿帘外表的水分蒸发,迫使进入室内的空气温度下降,湿度增加。因为这个降温过程是基于自然蒸发原理实现的，从湿帘通过的空气流使水分蒸发，湿帘的多孔结构使水分能充分与空气接触,从而能大幅提高蒸发量，到达降温的目的，该系统一般可使室内最高气温比室外最高气温降低3-7Co九、湿帘外翻窗系统该系统主要是寒冷季节湿帘墙体的密封保温，外翻窗采用PC板覆盖，四周框架采用铝合金传用型材，开启方式采用齿轮齿条方式。十、采暖系统采用

16、圆翼型散热器。该系统主要是寒冷季节或早春、晚秋夜间为了维持必要的室温而进行补充采暖。加温管道系统:系统散热管道布置合理，散热均匀，外型美观，高效节能，这样才能保证温室内各点温度一致，或实现区域控制。圆翼型热镀锌散热器散热面积大、温度提升较高、降温慢、散热均匀，不会对农作物生长造成影响，且防腐防锈、质量好、寿命长。热镀锌光管散热器热阻小，热效率高，安装方便，耐压高，不易滴漏，防腐能力强。室内沿温室侧墙四周距离墙体IOomnl距离地面30Omn1,布置圆翼型散热片，沿每排开间立柱方向布置圆翼型散热片。十一、内循环系统众所周知，作物吸收养份和矿物质主要依靠蒸腾作用。而冬季为了保温节能，温室环境相对封

17、闭，室内的相对湿度可达80%以上，作物叶面附近的相对湿度更是高达90%以上。这样的环境会明显抑制作物对养份的吸收，从而影响作物的光合作用；同时.，加热设备和C02增施设备很难保证在温室各处的均匀性；在此情况下，合理地使用环流风机可以保证室内温度、相对湿度及C02的均匀分布，从而保证室内作物生长的一致性和品质。本产品采用国内名牌产品，具有运行寿命长，耗电省，噪音低，维修方便等特点。风机的设计兼顾了作物对风速的要求。1 .环流风机的作用：提高温室内温度的均匀性；提高温室内C02浓度的均匀性；提高温室内湿度的均匀性；2 .环流风机的参数主轴转速：1450rpm风量:5870m3h全压：149Pa功率

18、370W送风距离：约35米3 .环流风机的数量和布局：共配置环流风机44台，具体布置如下：每跨布置2台环流风机，安装在温室的两端，风向相反，交错对吹。十二、照明系统1、布置：在温室内每跨间隔2个格构架上均布1盏防尘灯。2、防尘灯技术参数：功率：100-200肌电源电压：220V；配套专门设计的镇流器，触发器和灯具；含电控箱及线缆、PVC管、扎带等附件。十三、雾喷降温加湿系统用途：主要用于温室内降温及湿度调节。1、配置形式：（以下为标准配置，用于温室内加湿降温）单栋宽9.6米：每栋2-3排PE管，PE管间距4.8米，雾喷头间距5.5米。2、喷头参数：型号流量工作压力喷洒范围雾喷喷头28L/H4

19、Bar9-12立方米3、设计条件：要求水源进入温室，水压大于4BAR,水质到达市政自来水洁净程度。4、配置说明：1）采用优质产品，品质精良，巩固耐用。2）配有专用的防滴装置，在压力小于2.2BAR时自动关闭。3）单组喷头喷洒范围为3-4立方米，喷洒均匀度高。4）雾滴细微，在水流压力满足要求的情况下，可完全雾化。5）独特的悬锤装置消除了管道变形造成的不利影响。6）向四个水平方向喷洒，主要用于温室温湿度控制。主要配置（根据具体情况选择规格）：名称常用规格单位UPVC管63,40,32米PE管25,20米UPVC及PE管件20-63个压力表6BAR个网式过滤器11.52个UPVC球阀63,40,32
