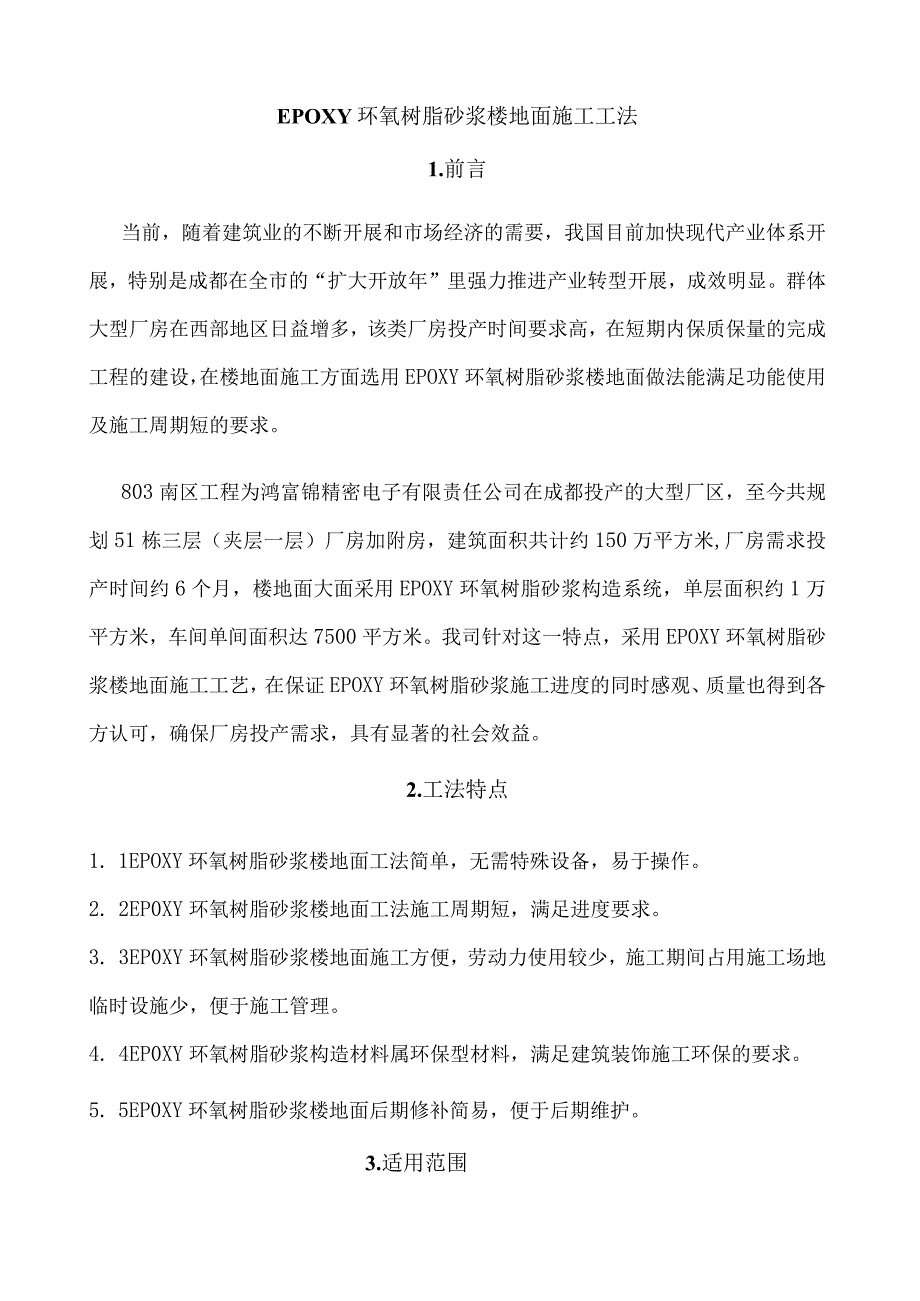

1、EPOXY环氧树脂砂浆楼地面施工工法1.前言当前，随着建筑业的不断开展和市场经济的需要，我国目前加快现代产业体系开展，特别是成都在全市的“扩大开放年”里强力推进产业转型开展，成效明显。群体大型厂房在西部地区日益增多，该类厂房投产时间要求高，在短期内保质保量的完成工程的建设，在楼地面施工方面选用EPOXY环氧树脂砂浆楼地面做法能满足功能使用及施工周期短的要求。803南区工程为鸿富锦精密电子有限责任公司在成都投产的大型厂区，至今共规划51栋三层（夹层一层）厂房加附房，建筑面积共计约150万平方米,厂房需求投产时间约6个月，楼地面大面采用EPOXY环氧树脂砂浆构造系统，单层面积约1万平方米，车间单间

2、面积达7500平方米。我司针对这一特点，采用EPOXY环氧树脂砂浆楼地面施工工艺，在保证EPOXY环氧树脂砂浆施工进度的同时感观、质量也得到各方认可，确保厂房投产需求，具有显著的社会效益。2.工法特点1. 1EPOXY环氧树脂砂浆楼地面工法简单，无需特殊设备，易于操作。2. 2EP0XY环氧树脂砂浆楼地面工法施工周期短，满足进度要求。3. 3EP0XY环氧树脂砂浆楼地面施工方便，劳动力使用较少，施工期间占用施工场地临时设施少，便于施工管理。4. 4EP0XY环氧树脂砂浆构造材料属环保型材料，满足建筑装饰施工环保的要求。5. 5EP0XY环氧树脂砂浆楼地面后期修补简易，便于后期维护。3.适用范围

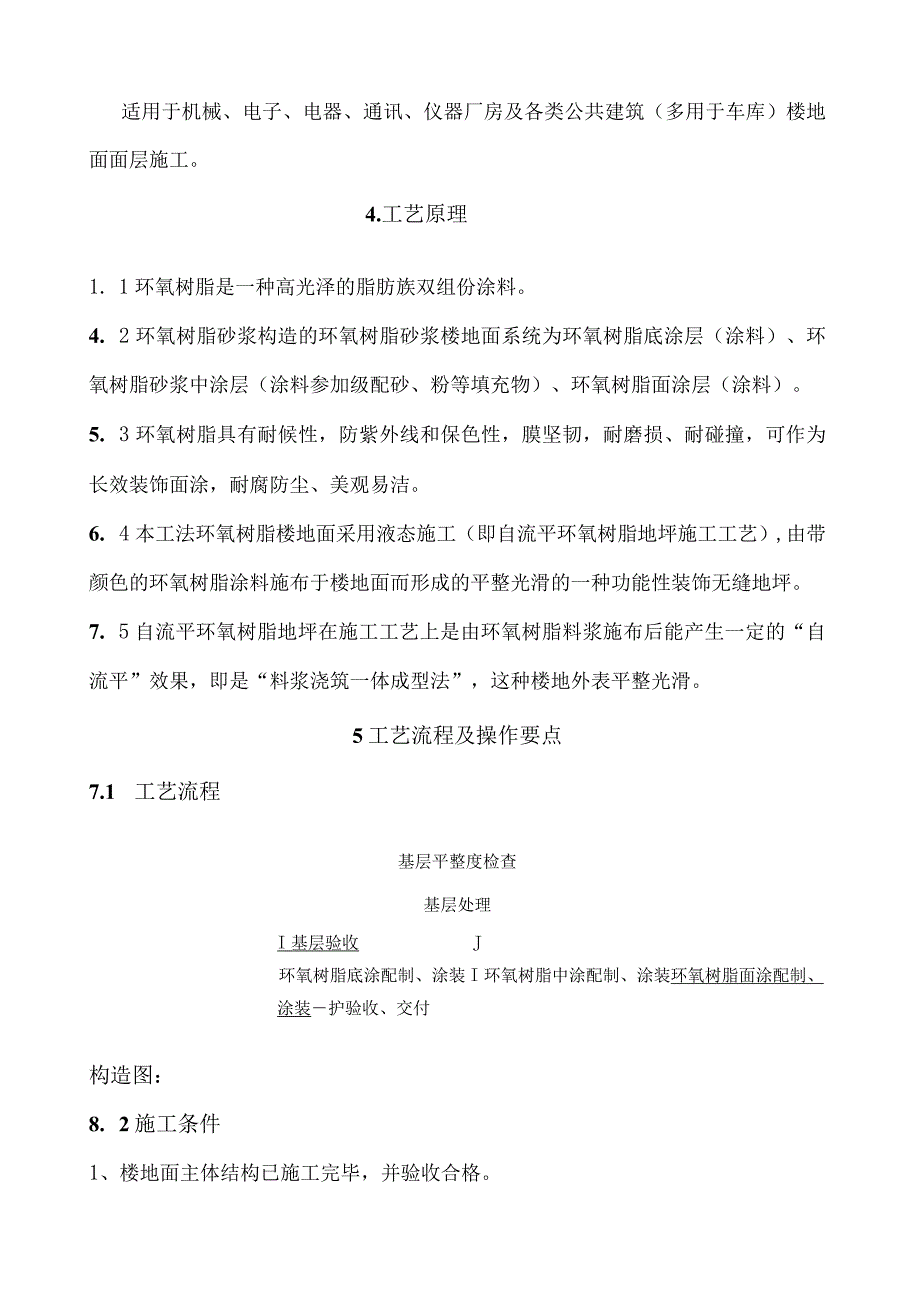

3、适用于机械、电子、电器、通讯、仪器厂房及各类公共建筑（多用于车库）楼地面面层施工。4.工艺原理1. 1环氧树脂是一种高光泽的脂肪族双组份涂料。4. 2环氧树脂砂浆构造的环氧树脂砂浆楼地面系统为环氧树脂底涂层（涂料）、环氧树脂砂浆中涂层（涂料参加级配砂、粉等填充物）、环氧树脂面涂层（涂料）。5. 3环氧树脂具有耐候性，防紫外线和保色性，膜坚韧，耐磨损、耐碰撞，可作为长效装饰面涂，耐腐防尘、美观易洁。6. 4本工法环氧树脂楼地面采用液态施工（即自流平环氧树脂地坪施工工艺）,由带颜色的环氧树脂涂料施布于楼地面而形成的平整光滑的一种功能性装饰无缝地坪。7. 5自流平环氧树脂地坪在施工工艺上是由环氧树脂

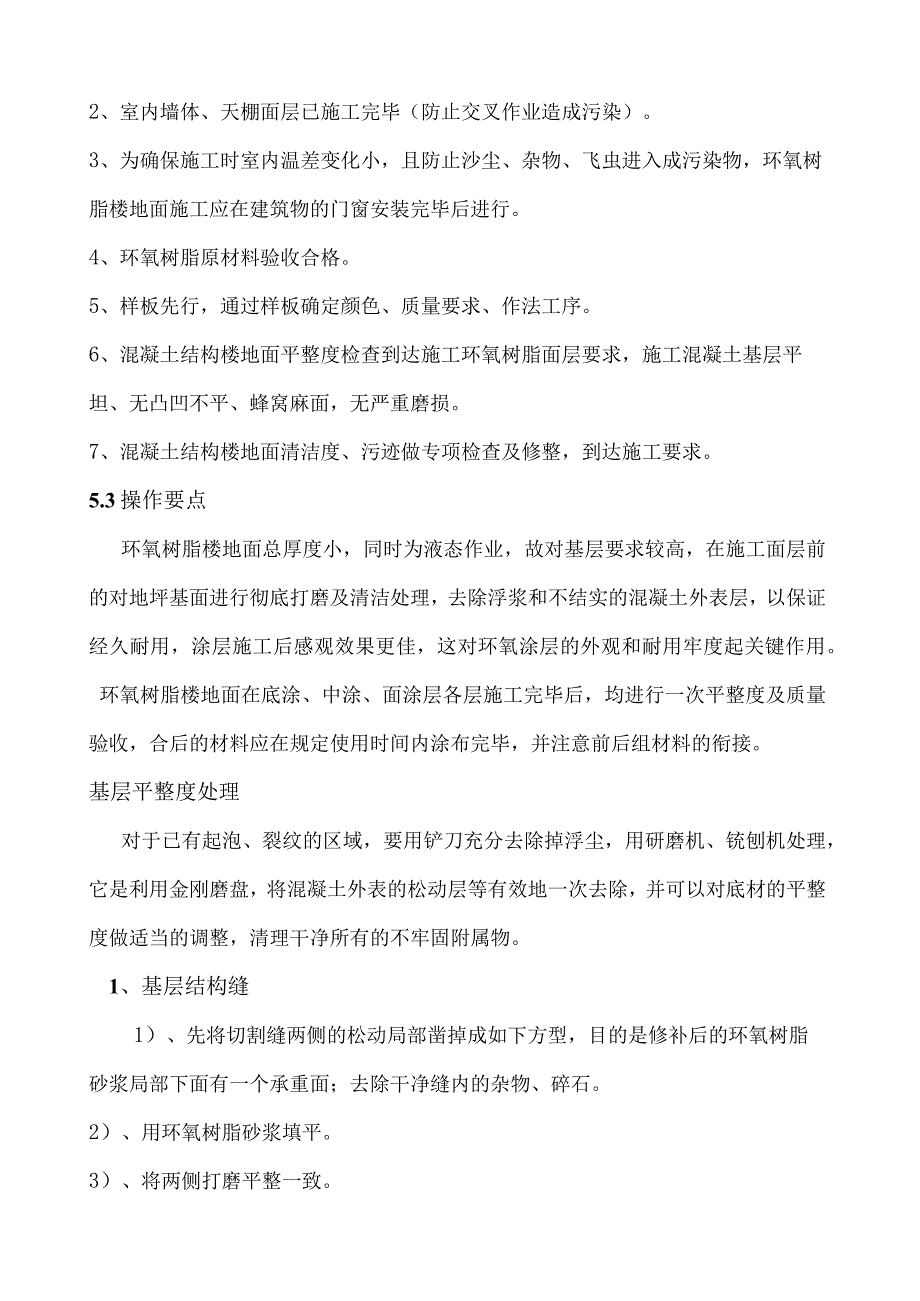

4、料浆施布后能产生一定的“自流平”效果，即是“料浆浇筑一体成型法”，这种楼地外表平整光滑。5工艺流程及操作要点7.1 工艺流程基层平整度检查基层处理I基层验收J环氧树脂底涂配制、涂装I环氧树脂中涂配制、涂装环氧树脂面涂配制、涂装护验收、交付构造图：8. 2施工条件1、楼地面主体结构已施工完毕，并验收合格。2、室内墙体、天棚面层已施工完毕（防止交叉作业造成污染）。3、为确保施工时室内温差变化小，且防止沙尘、杂物、飞虫进入成污染物，环氧树脂楼地面施工应在建筑物的门窗安装完毕后进行。4、环氧树脂原材料验收合格。5、样板先行，通过样板确定颜色、质量要求、作法工序。6、混凝土结构楼地面平整度检查到达施工环

5、氧树脂面层要求，施工混凝土基层平坦、无凸凹不平、蜂窝麻面，无严重磨损。7、混凝土结构楼地面清洁度、污迹做专项检查及修整，到达施工要求。5.3操作要点环氧树脂楼地面总厚度小，同时为液态作业，故对基层要求较高，在施工面层前的对地坪基面进行彻底打磨及清洁处理，去除浮浆和不结实的混凝土外表层，以保证经久耐用，涂层施工后感观效果更佳，这对环氧涂层的外观和耐用牢度起关键作用。环氧树脂楼地面在底涂、中涂、面涂层各层施工完毕后，均进行一次平整度及质量验收，合后的材料应在规定使用时间内涂布完毕，并注意前后组材料的衔接。基层平整度处理对于已有起泡、裂纹的区域，要用铲刀充分去除掉浮尘，用研磨机、铳刨机处理，它是利用

6、金刚磨盘，将混凝土外表的松动层等有效地一次去除，并可以对底材的平整度做适当的调整，清理干净所有的不牢固附属物。1、基层结构缝1）、先将切割缝两侧的松动局部凿掉成如下方型，目的是修补后的环氧树脂砂浆局部下面有一个承重面；去除干净缝内的杂物、碎石。2）、用环氧树脂砂浆填平。3）、将两侧打磨平整一致。2、裂缝的处理Ih先将裂缝处切割成“V”型，去除干净缝内的杂物、碎石。2）、用环氧树脂砂浆或其它适宜的材料填平，枯燥后打磨平整。3、基层切割缝处理Ih先将切割缝割成“V”型，去除干净缝内的杂物、碎石；2）、用环氧砂浆砂浆填平切割缝；3）、将两侧打磨平整一致；4、基层缺陷处理1）、对于外表严重磨损的局部，

7、要用铲刀测试的混凝土粘结强度，对粘结不牢固的浮尘，要铲除，并对铲除后的地面用钢丝刷做粗糙化处理，外表上的所有灰尘、碎石必须在涂装底涂前用吸尘器除去。2）、对于底材根底较好的楼地面，可用电动钢丝刷、砂布打磨混凝土外表，做粗糙化处理，彻底去除的混凝土污垢、灰尘，最后清理干净所有的不牢固附属物。5.3.2基层污迹处理室内乳胶漆等面层在环氧树脂楼地面施工前施工，根据现场实际污染情况进行专项处理。观察污染程度，包括浸蚀时间、油污渗透深度及污染面积等确定处理方法。a如油污只存在于外表，可采用油污清洗剂或溶剂清洗去除。b薄层油污层（2mm）可采用铳刨机整体去除。c局部油污可采用火枪烧除。5.3.3环氧树脂底

8、涂涂装1、检测地面的含水量，去除外表的灰尘，必要时用溶剂彻底清洗待枯燥后施工。2、根据现场情况做好分块工作，需要保护及分隔的地方用胶带封好，对必须走人的地方预留通道；3、根据原材料产品性能确定用喷涂机喷涂或批刀刮涂，保证涂装均匀；底涂为渗透型底涂，枯燥时会渗入混凝土面，当底材疏松时;底涂全部渗入地面,可再重涂一遍。4、施工完毕及时用底涂稀释剂清洗工具并凉干。5、全部底涂施工完毕后作好保护工作，在重涂前禁止人员进入。中涂纯环氧树脂砂浆的施工1、检查已处理的地面，底涂施工完毕并到达可施涂时间。2、地面必须清洁，无浮尘，油污。3、根据具表达场情况作分块工作，安排施工顺序，边缘用厚美纹胶带纸分隔；做好

9、现场墙角，立柱等不需要涂装部位的保护工作。4、配制比配涂料（涂料、固化剂、石英砂比例），用电动搅拌机充分搅拌均匀，腻子砂浆应随用随配，以免涂料放置时间长，配好的涂料应在3小时钟内用完。5、将搅拌好的涂料逐步倒在地面，用刮刀涂刮均匀，快速地批开。施工过程中注意合理安排人员，保证施工速度。刮涂速度要快而均匀，禁止来回反复刮涂，以免影响流平，单块块地面施工应连续完成，不能停顿。6、基层高度不一致，刮涂时保证砂浆层的平整性。7、美绞纸应在两小时后及时撤除，防止涂料实干后无法去除。8、全部施工完毕后作好保护工作，在重涂前禁止人员进入。5.3.5环氧砂浆面涂的施工1、检查地面已处理平整，中涂层施工完毕并到

10、达可施涂时间。2、地面必须清洁，无浮尘，油污。3、根据具表达场情况作分块工作，安排施工顺序，边缘用厚美纹胶带纸分隔；做好现场墙角，立柱等不需要涂装部位的保护工作。4、配制比配涂料（涂料、固化剂、石英砂比例），用电动搅拌机充分搅拌均匀，配好的涂料应在3小时内用完。5、用带齿馒刀馒刮，注意涂装均匀，刮涂面涂时应注意手法一致均匀。6、美纹纸应在两小时后及时撤除，以免涂料干后无法去除，全部施工完毕后作好保护工作。7、全部面涂施工完毕后作好保护工作，在重涂前禁止人员进入。5. 4劳动力组织EPOXY环氧树脂砂浆楼地面施工时，根据其材料及工艺特点，以作业小组为单位组织施工。5.4劳动力组织情况序号工种每个

11、作业小组人数备注1管理工长11、根据楼地面面积2技术人员1大小组织流水施工。3涂料工52、根据工期要求对作4普工1业人员做适当调整。6.材料与设备5.1 主要材料:环氧树脂涂料、固化剂、稀释剂、级配砂、粉等材料各层环氧树脂涂料的根本性能:涂料名称熟化时间可使用时间（20）稀释率涂装间隔（20）封闭底涂不需要4小时不需要8小时-18小时中涂环氧树脂砂浆不需要12小时不需要8小时-3小时环氧树脂面涂不需要30分钟不需要18小时-3天6. 2环氧树脂楼地面的通常施工比例:序号工序材料名称1底涂层（一遍）实用型环氧底涂涂料：固化剂二5：12中涂层（一遍）实用型环氧中涂涂料：固化剂：级配砂二5：L63面

12、涂（二遍）实用型环氧面涂涂料：固化剂二3：16. 3施工设备及机具表6.3设备及机具表每操作班）设备及机具数量设备及机具数量地坪自吸尘打磨机1台高功率真空吸尘器（台）静电尘吸剂1台配电箱1个滚筒每人1把电缆约200米隔离帏布及围拦架5个标准厚度条10个手套每人1副警示牌10个灭火器5个批刀每人1把搅拌桶5个铲刀每人1把搅拌机5台胶带假设干箱保护薄膜假设干箱靠尺1把7.质量控制7.1质量标准本工法参照执行环氧树脂自流平地面工程技术标准GB/T50589-2010中相关要求。EPOXY环氧树脂砂浆楼地面采用原材应符合以下要求：1、胶结料应采用环氧树脂。2、填充材料应采用不同粒径组合而成的级配砂和粉

13、3、环氧树脂砂浆的密度宜为2.2gc11324gcm3o4、现场配制的环氧树脂砂浆的颜色应均匀，并应无树脂析出现象。环氧树脂自流平地面底层涂料与涂层的质量工程技术指标容器中状态透明液体、无机械杂质混合后固体含量(%)250枯燥时间(h)表干W3实干W24涂层外表均匀、平整、光滑，无起泡、无发白、无软化附着力(Mpa)21.5环氧树脂自流平地面中层涂料与涂层的质量工程技术指标容器中状态搅拌后色泽均匀、无结块混合后固体含量(%)270枯燥时间(h)表干W8实干W48涂层外表密实、平整、均匀，无开裂、无起壳、无渗出物附着力(Mpa)22.5抗冲击(Ikg钢球自由落体)Im2m胶泥构造：无裂纹、剥落

14、起壳砂浆构造：无裂纹、剥落、起壳抗压强度(MPa)280打磨性易打磨环氧树脂自流平地面面层涂料与涂层的质量工程技术指标容器中状态名色黏稠液，搅拌后均匀无结块枯燥时间(h)表干W8实干W24涂层外表凭证光滑、色泽均匀、无针孔、气泡附着力(MPa)22.5相对硬度(任选)D型邵氏硬度275铅笔硬度23H抗冲击(Ikg钢球自由落体)Im无裂纹、剥落、起壳抗压强度(MPa)280磨耗量(750r500g)60mg容器中涂料的贮存期密闭容器，阴凉枯燥通风处，5-25,6个月环氧树脂砂浆构造的自流平地面涂层的质量工程技术指标枯燥时间(h)表干12实干72涂层外表密实、平整、均匀、无开裂、无起壳、无渗出物

15、附着力(Mpa)22.5抗冲击(Ikg钢球自由落体)2m涂层无裂纹、剥落、起壳抗压强度(Mpa)2807. 2质量保证措施使用的各种材料质量符合国家或行业的相关要求。7. 2.2施工前应先进行试配，试配合格后再大面积使用。7. 2.3环氧树脂砂浆楼地面工程验收应包括各层涂层交接、隐蔽工程交接和交工验收。1.1.1 2.4混凝土基层应巩固、密实，强度不应低于C25。7.2.5 混凝土基层应枯燥，在深度为20mm的厚度层内，含水率不应大于6虬混合后的材料应在规定的时间内用完已经初凝的材料不得使用。固化完全的涂层应进行机械打磨，并应去除外表浮灰。7.2.8 不得将灰尘、油污混带入涂料中，所有工具设备

16、要事先清洁。7.2.9 同一工程所用涂料要选用同批产品，尽量一次备足。7. 2.10成品保护1、施工现场应封闭，不得进行交叉作业。2、施工完成的面层，在固化过程中应采取防治污染的措施。3、对面层易损坏或易被污染的局部区域，应采取贴防护胶带等措施。4、养护环境温度宜为23度2度，养护天数不应少于7天。5、固化和养护期间应采取防水、防污染等措施。6、在养护期间人员不宜踩踏养护中的环氧树脂砂浆楼地面。8 .平安措施1. 1相关执行标准标准建设工程平安生产管理条例(国务院令393号)建筑施工平安检查标准(JGJ59-99)职业健康平安管理体系(GB/T28001-2001)施工现场临时用电平安技术标准

17、JGJ46-2005)2. 2认真贯彻“平安第一，预防为主”的方针，根据国家和企业的有关规定、条例和方法,结合工程的具体特点，建立健全以工程经理为首的平安保证体系,具体落实平安责任制。8. 3操作人员在施工前应进行专项平安技术交底，提高职工的自我保护意识。9. 4进入施工现场的人员必须戴好平安帽，并系好帽带。10. 5在室内作业时确保灯光及照明设备满足施工要求，确定施工所需的电源接驳点及电源线长度，确保用电平安。11. 操作人员注意防毒污染，施工中宜戴口罩，离开施工现场及时洗手消毒。12. 7易燃涂料和稀释剂必须堆放在枯燥通风的地方，并严禁烟火，现场严禁吸烟。13. 8铲除污染物及附着物过程

18、中，应佩戴防护眼镜，以免眼睛受伤，在打磨时须戴手套。14. 9施工区域范围应设平安围护和警示标志，施工期间及养护时间内管制人员进出。15. 10现场临时用电管理符合标准要求，应对现场的各种线路和设施进行定期检查和不定期抽查，并将检查、抽查记录存档。16. 1假设吸入涂料雾及溶剂气体而引起胸闷、恶心等病症，应及时转移到空气新鲜处，必要时尽快就医诊治。9 .环保措施9. 1相关法律法规执行标准、要求。建筑施工场界噪声限值(GB12523-90)粉尘危害分级监察规定(劳安字19912号)建筑施工现场环境与卫生标准(JGJ146-2004)环境管理体系要求(GB/T24001-IS014001)10.

19、 2现场建立以工程经理负责，有工程环保责任人领导的环境管理保证体系。实行环境管理工作分工负责制，落实环境管理责任制。11. 严禁自高处抛洒固体垃圾、废弃物。9.4在室内基层打磨时，需洒水湿润进行，防止粉尘污染环境。10.效益分析1. .1采用本工法组织施工，能保证环氧树脂面涂层平整光滑、色泽均匀。10. 2本工法施工的环氧树脂楼地面密实、无开裂、无起壳。11. 3本工法强调施工环氧树脂楼地面基层处理，能确保面层感观质量。12. 3采用本工法组织施工，各部位进行统一规划，确定室内平面施工顺序，减少损耗。13. 4本工法能较直观指导现场施工，便于事后质量检查和控制。14. 5本工法施工的感观质量能

20、满足环氧树脂地面工程技术标准要求。IL应用实例11.1 工程概况803南区厂房工程位于成都犀浦高新西区成灌成都站高速入口处，由鸿富锦精密电子有限责任公司在成都投产的大型厂房区，至今共规划51栋三层（夹层一层）厂房加附房，建筑面积共计约150万平方米，厂房需求投产时间约6个月，楼地面大面采用EPOXY环氧树脂砂浆做法，单层面积约1万平方米，车间单间面积达7500平方米。其中，由成都建工集团四工区承建的B08厂房工程，建筑面积共计30000m2,EPOXY环氧树脂砂浆楼地面面积约75000m2,面涂颜色为绿色。本工程于2010年9月底开工，2011年6月竣工，其中每楼层分段于12月底陆续向机电单位

21、移交提供工作面，EPOXY环氧树脂砂浆楼地面施工周期仅50天，满足施工总进度要求。11.2 .施工情况在EPOXY环氧树脂砂浆楼地面施工前，根据工程特点及设计要求颜色搭配编制施工方案，施工时严格按审批方案执行。对操作人员做详细的技术交底。核查原材料质量合格情况，检查资料及进入现场材料。清理现场，对现场EPOXY环氧树脂砂浆楼地面规划施工区域进行打围管理。11.3施工过程1）对施工完毕基层进行平整度、清洁度检查。2）根据施工现场情况规划施工顺序及区域。3）清理基层缺陷后，逐一进行修补及打磨处理。4） EPOXY环氧树脂砂浆楼地面底涂施工。5） EPOXY环氧树脂砂浆楼地面中涂环氧树脂砂浆施工采用

22、环氧树脂砂浆对基层缺陷进行点补6） EPOXY环氧树脂砂浆楼地面面涂施工。7）对施工完成部位进行收边收口及养护，保证固化时间。8）处理各区域接口位置平整度。9）对施工完成面进行全面质量检查。10）清理现场，验收合格后进行移交。IL4工程监测与结果评价D环氧树脂材料到场后使用前，随机抽样，按照各原材料性能要求对其进行观测检查及资料核查。2）成都衡泰工程管理、高新开发建设公司、鸿富锦精密电子有限责任公司进行全程监控和指导，保证了工程质量。3）在工程设备机械进场投产后，对各栋楼地面进行质量检查，无破损现象。4）该工程经过投产半年的使用外观颜色、稳固性良好。施工时严格按照本工法工艺施工，各层步骤规定施工，基层及面层平整度满足要求，感观效果好。到达设计对楼地面感观的要求，也满足使用要求，得到设计、监理、建设单位好评。
