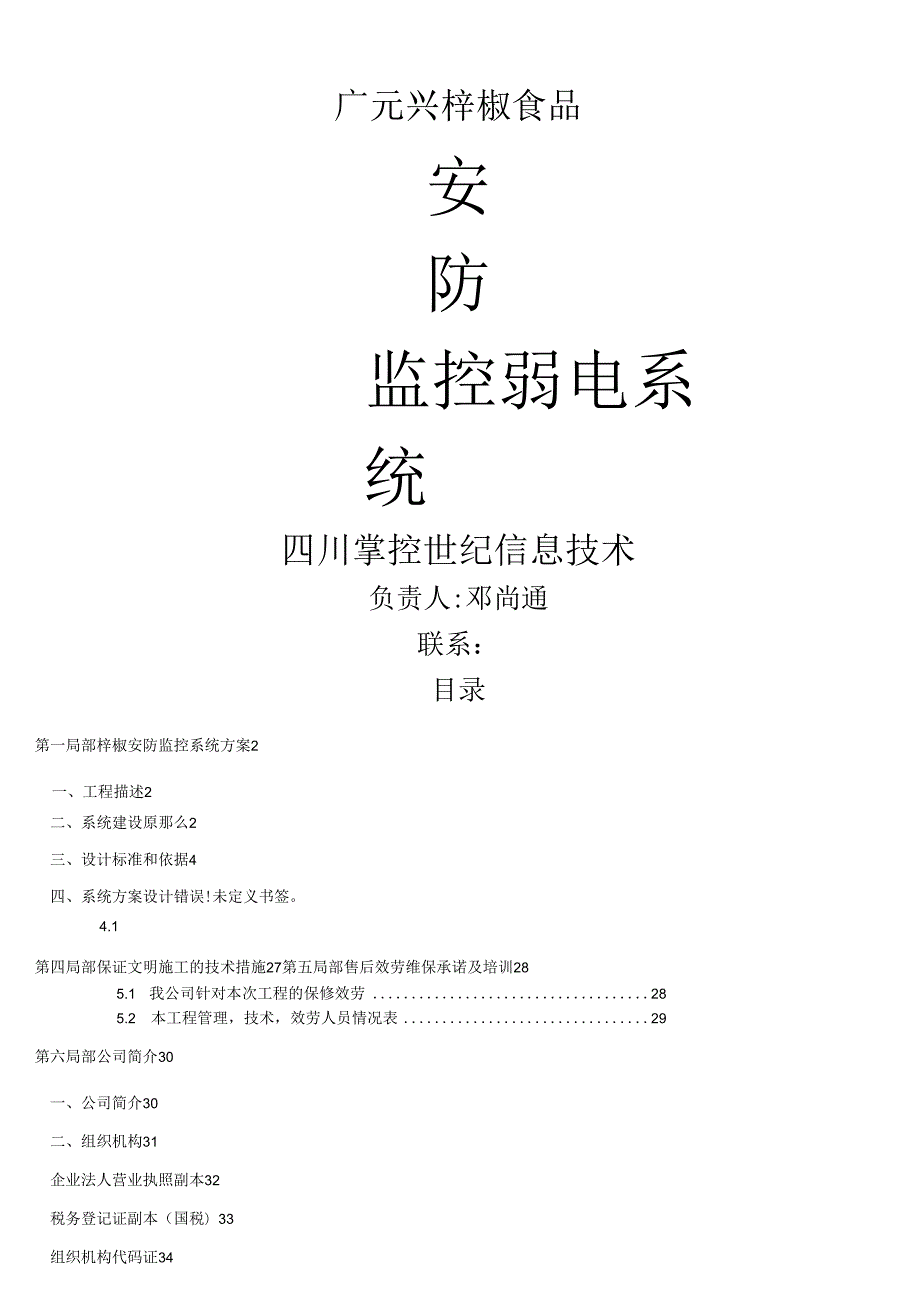

1、广元兴梓椒食品安防监控弱电系统四川掌控世纪信息技术负责人:邓尚通联系：目录第一局部梓椒安防监控系统方案2一、工程描述2二、系统建设原那么2三、设计标准和依据4四、系统方案设计错误!未定义书签。4.1 前端摄像机点位分布图64.2 前端摄像机点位分布表64.3 控制中心设计84.4 前端监控资源采集平台设计94.5 图像资源的存储解决方案94.6 机房电源，防雷设计104.7 主要设备选型124.8 海康安防荣誉及核心技术17第二部主要设备清单及报价18第三局部工程实施方案19一、工程概况191.1 工程简介191.2 智能化工程范围191.3 工期要求191.4 工程特点20二、工程组织机构2
2、02.1 工程管理部的组成202.2 岗位素质要求，分工及职责202.3 管理流程202.3.1 施工图优化深化设计审核流程202.2.2验货流程212.2.2.1 隐蔽工程验收212.2.2.2 竣工验收222.2.23监控系统工程主观质量评定表22三、工程任务分解223.1总体设施流程23四、施工技术和施工方法244.1 施工方法及工艺标准244.2 主要施工工序及方法244.2.1 管道施工244.2.2 管道敷设工艺流程244.2.3 施工要点254.2.4 线槽安装及线槽敷设254.2.5 前端设备安装26第四局部保证文明施工的技术措施27第五局部售后效劳维保承诺及培训285.1 我

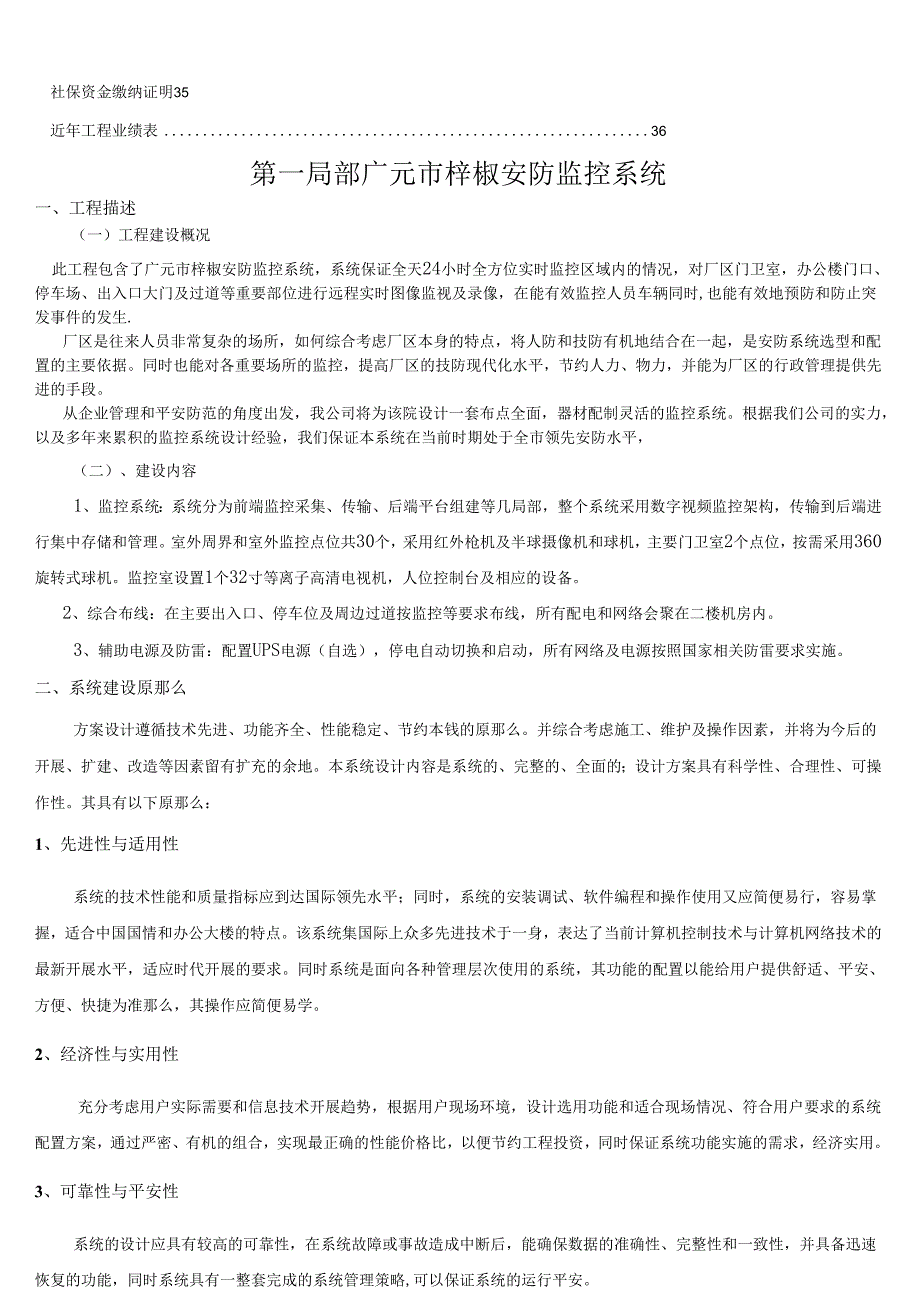

3、公司针对本次工程的保修效劳285.2 本工程管理，技术，效劳人员情况表29第六局部公司简介30一、公司简介30二、组织机构31企业法人营业执照副本32税务登记证副本（国税）33组织机构代码证34社保资金缴纳证明35近年工程业绩表36第一局部广元市梓椒安防监控系统一、工程描述（一）工程建设概况此工程包含了广元市梓椒安防监控系统，系统保证全天24小时全方位实时监控区域内的情况，对厂区门卫室，办公楼门口、停车场、出入口大门及过道等重要部位进行远程实时图像监视及录像，在能有效监控人员车辆同时,也能有效地预防和防止突发事件的发生.厂区是往来人员非常复杂的场所，如何综合考虑厂区本身的特点，将人防和技防有机
4、地结合在一起，是安防系统选型和配置的主要依据。同时也能对各重要场所的监控，提高厂区的技防现代化水平，节约人力、物力，并能为厂区的行政管理提供先进的手段。从企业管理和平安防范的角度出发，我公司将为该院设计一套布点全面，器材配制灵活的监控系统。根据我们公司的实力，以及多年来累积的监控系统设计经验，我们保证本系统在当前时期处于全市领先安防水平，（二）、建设内容1、监控系统：系统分为前端监控采集、传输、后端平台组建等几局部，整个系统采用数字视频监控架构，传输到后端进行集中存储和管理。室外周界和室外监控点位共30个，采用红外枪机及半球摄像机和球机，主要门卫室2个点位，按需采用360旋转式球机。监控室设置
5、1个32寸等离子高清电视机，人位控制台及相应的设备。2、综合布线：在主要出入口、停车位及周边过道按监控等要求布线，所有配电和网络会聚在二楼机房内。3、辅助电源及防雷：配置UPS电源（自选），停电自动切换和启动，所有网络及电源按照国家相关防雷要求实施。二、系统建设原那么方案设计遵循技术先进、功能齐全、性能稳定、节约本钱的原那么。并综合考虑施工、维护及操作因素，并将为今后的开展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原那么：1、先进性与适用性系统的技术性能和质量指标应到达国际领先水平；同时，系统的安装调试、软件编程和
6、操作使用又应简便易行，容易掌握，适合中国国情和办公大楼的特点。该系统集国际上众多先进技术于一身，表达了当前计算机控制技术与计算机网络技术的最新开展水平，适应时代开展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、平安、方便、快捷为准那么，其操作应简便易学。2、经济性与实用性充分考虑用户实际需要和信息技术开展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最正确的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。3、可靠性与平安性系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确

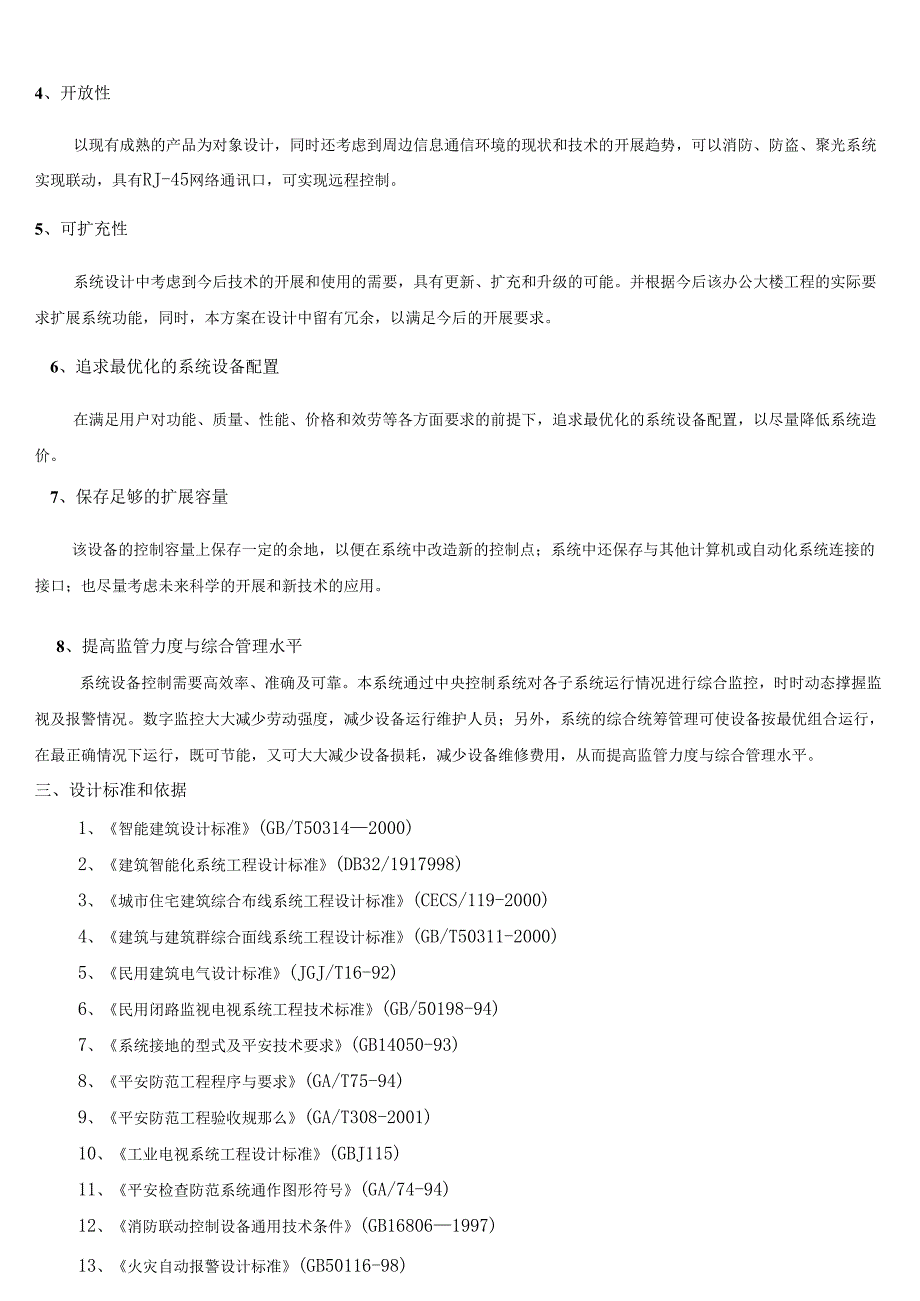

7、保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略,可以保证系统的运行平安。4、开放性以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的开展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。5、可扩充性系统设计中考虑到今后技术的开展和使用的需要，具有更新、扩充和升级的可能。并根据今后该办公大楼工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的开展要求。6、追求最优化的系统设备配置在满足用户对功能、质量、性能、价格和效劳等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价
8、7、保存足够的扩展容量该设备的控制容量上保存一定的余地，以便在系统中改造新的控制点；系统中还保存与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的开展和新技术的应用。8、提高监管力度与综合管理水平系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。数字监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最正确情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。三、设计标准和依据1、智能建筑设计标准(GB/T503142000)2、建筑智能
9、化系统工程设计标准(DB32/1917998)3、城市住宅建筑综合布线系统工程设计标准(CECS/119-2000)4、建筑与建筑群综合面线系统工程设计标准(GB/T50311-2000)5、民用建筑电气设计标准(JGJ/T16-92)6、民用闭路监视电视系统工程技术标准(GB/50198-94)7、系统接地的型式及平安技术要求(GB14050-93)8、平安防范工程程序与要求(GA/T75-94)9、平安防范工程验收规那么(GA/T308-2001)10、工业电视系统工程设计标准(GBJ115)11、平安检查防范系统通作图形符号(GA/74-94)12、消防联动控制设备通用技术条件(GB16
10、8061997)13、火灾自动报警设计标准(GB50116-98)四,系统方案设计4.1前端摄象机点位及布线分布图4.2前端摄象机点位分布表序号摄象机名称数量(单位：个)安装位置及用途室外百万高清网络摄象机30厂区周边过道监控百万高清网络球机2门卫室出入口监控4.3控制中心设计控制中心是整个系统的核心，其中包括控制局部，显示局部，录像局部，我们为了保证图像质量和系统的稳定性，控制主机采用硬盘录像机进行存储，该设备集长时间录像，视频切换器和图像记录媒介于一体。具有完善的安防功能，数字化图像清晰逼真，无动画感，超长时间记录，无人值守的特点，能充分满足监控系统的使用要求。用户可以根据自身需要自己配置
11、更多数量的硬盘。控制室内的值班人员可根据显示器在第一时间发现各监控点的情况，为发生事件后提供有力依据，为保证资料保存15天以上，可通过时间，日期,摄像头等方式查询资料，同时为以后升级提供方便。4.4 前端监控资源采集平台设计前端监控资源采集主要是指现场的视频图像采集,除此之外还可能包括音频采集和报警探测器的信号接入等.通过目前最先进的编码标准解决了高清视频图像存储和低码流传输共存的视频采集编码难题.前端摄像机同时采用百万像素高清镜头可使摄像机能够获取更优质的视频源.镜头的选择一般根据现场监控场景范围,被监控目标的大小以及客户具体需求来选配.4.5 图像资源的存储解决方案4.5.1 存储容量分析
12、百万高清数字摄象机：百万高清数字摄象机的码流我们可采用平均码流IlMBPS来计算；那么32台摄象机摄象机会聚到中心后的实际总流量将会到达352MBPS；32台网络摄象机流量到达11264MBPS,24小时存储存储15天需要的存储，估计实际约需要6个3T硬盘。4.5.2集中存储解决方案集中存储方式采用多台视频存储效劳器的方式进行集中存储，每台存到各个NVR上，而且NVR自身具备硬盘扩展和阵列功能，可满足高速读写和稳定性要求。4.5.3显示系统整个系统采用全数字架构，如果从节约本钱和显示灵活性方面考虑可直接采用网络虚拟数字矩阵的方式来实现电视墙显示系统，通过软件的方式实现多画面显示和切换，轮循等功
13、能。4.5.4其他机构访问为了能让其他的执法机构等更多的用户访问系统，高清网络视频监控管理平台提供C/S访问接入模式，两者都通过网络接入设备专网接驳，通过中心授权后，进行远程登陆访问，获取与该授权用户相关的信息资源。C/S模式具有丰富的操作功能和良好的人机界面，智能引导式操作，保证其他机构的友好访问和进行快速资源查找定位4.6机房电源，防雷系统设计总控制机房是全院数据和通讯枢纽，作为保证计算机长期平安，稳定运行的工作场地，必须严格按照国家有关计算机机房标准进行设计施工，应符合国家相关标准中有关计算机机房标准要求。在设计施工中应采用先进，成熟，实用的技术，严格执行国家有关标准力求符合标准化，考虑
14、机房系统扩展性和灵活性，以确保系统的平安，可靠和实用。4.6.1设计思想机房场地能够满足当前和今后假设千年开展需要，安装系统功能完善，具备高可靠性本次设计遵循以下原那么：平安性：满足防火，防尘，防静电，防雷；可靠性：为各种设备的正常运行提供可靠的保障环境；4.6.2设计目标可靠性：采用优质材料，设备及标准的施工工艺，特别是意外情况下的抗干扰性和快速补充性，保证各个环节都平安可靠。标准性：严格执行国家相关的标准标准扩充性：保证机房在今后几年因为业务扩展需要增加设备的时候有充分的剩于量，设备的布线线槽有不小于二分之一的剩于量。4.6.3标准标准引用标准GB50174-93电子计算机机房设计标准GB
15、9361-88计算站场地平安要求GB/T2887-2000电子计算机场地通用标准SJ/T10796-2001防静电活动地板通用标准SJ/T30003-93电子计算机机房施工及验收标准GB50222-95建筑内部装修设计防火标准GB50057-94建筑物防雷设计标准GB50343-2004建筑物电子信息系统防雷技术标准4.6.4方案设计电气系统(1)供配电系统机房的供配电系统是一个综合性供配电系统，它包括计算机及相关IT设备配电和辅助设备(包括照明，空调，辅助墙插等)配电两局部。计算机机房提供电能质量的好坏，将直接影响计算机系统正常，可靠的运行；也影响机房内其他附属设备的正常运行。这种影响主要来
16、自市电电网的电压，电流，频率的变化以及供电的质量。在国家标准电子计算机场地通用标准GB50174中关于机房供配电要求如下：(2)计算机机房供电电源计算机房供电电源应满足以下要求：频率：50HZ电压：380V/220V相数：三相五线制/单相三线制供电等级：按一类供电考虑，需建立不停电供电系统(3)计算机设备配电A、计算机主设备均由配电柜的空气开关直接控制，保护，并考虑50%备份。B、设备电源线全部采用阻燃铜芯电线C、在地板下金属桥架和镀锌电线管D、线从地板引出时开相应的出线口，为防止杂物和老鼠进入地板下，地板电气开口处装设金属线口盖板(4)机房设备电气平安防范A、防火机房设备供电电缆，电线根据供
17、电级别分别选用阻燃或难燃电缆，电线。照明，空调，新风，门禁系统与机房消防报警系统连锁制动。B、防水抗静电活动地板下敷设的所有强，弱电线路管槽安装均应架高15毫米至30毫米C、防强磁干扰及线路互扰市电及设备用电三相负荷不平衡度控制在20%设备用电(UPS)插座与辅助用电插座通过产品的选型，标牌有严格的区分标示设备用电，辅助用电，弱电线路之间严格别离，并均做金属管，槽保护屏蔽尽量防止强，弱电之间线路管槽近距离并排敷设4.6.5低压防雷系统1) 设计依据我公司实施电子信息系统的雷电防护，是按综合防雷系统的要求进行设计。坚持预防为主，平安第一的指导方针。我公司对电子信息系统的防雷设计坚持全面规划，综合
18、治理，技术先进，优化设计，多重保护，经济合理的原那么进行综合设计，施工及维护。在设计中参照了以下标准标准作为依据。国际建筑物防雷设计标准建筑物防雷设计标准建筑物电子信息系统防雷技术标准雷电电磁脉冲的防护低压供电系统中的过电压保护器电子计算机房设计标准过电压保护器2) 接地引入按照标准要求防雷接地与交流工作接地，直流工作接地，平安保护接地共用一组接地装置，接地装置的接地电阻值必须按照接入设备中要求的最小值确定。鉴于本信息机房的重要性，我们按照高标准RG欧姆设计。本方案考虑采用大楼综合接地网。接地引入线均从机房所在的楼层强(弱)电并内引来，接地引线采用多股铜芯线传金属管保护。3) 机房防雷屏蔽及布
19、线(1)所有金属导体，电缆屏蔽层及金属线槽等进入机房，应做等电位接地。(2)进入机房的信号线缆，应采用屏蔽电缆或者采用非屏蔽电缆穿金属管道埋地引入，金属管应电气连通，埋地长度不应小于15M(3)进入机房光缆的所有金属接头，金属挡潮层，加强芯等，应在进入机房时就近接地。4)等电位连接实行等电位连接的主体应为：设备所在建筑物的主要金属构件和进入建筑物的金属管道，供电线路含外露可导电局部，防雷装置，由电子设备构成的信息系统。4.7主要设备选型4.7.1远视高清红外半球海康威视DS-2CD2132D-I型号型号DS-2CD2132(D)-(I)名称300万1/3CMOSICR日夜型半球网络摄像机传感器
20、类型l311ProgressiveScanCMOS摄像机最小照度0.071.ux(F1.2,AGCON)z01.uxwithIR快门1/25秒至1/100,OOO秒5W4mmF2.0z水平视场角:75.8。镜头（2.8mms6mm12mm可选）镜头接口类型M12调整角度水平:0。355。,垂直:0。65日夜转换模式ICR红外滋片式宽动态范围数字宽动态数字降噪3D数字降噪存储功能NAS(iSCSI可选)智能报警移动侦测,遮挡报警网络功能支持协议TCP/IP,HTTP,DHCP,DNS,DDNS,RTP,RTSP,PPPoE,SMTP,NTP,UPnPICMPzIGMP,SNMPzFTP,QoS,
21、HTTPS(SIP,SRTP,IPv6可选)接口协议onvifzpsia,cgi通用功能防闪烁,双码流,心跳,镜像,密码保护,视频遮盖,水印工作温度和湿度30C60C,湿度小于95%）（无凝结）电源供给DC12V10(/PoE(DS2CD2132D(I)不支持PoE)安装方式桌面安装、吸顶安装功耗5WMAX(当ICR切换时7W)一般标准等级IEC60068275溜试,Eh,50J；EN50102,IKlO防护等级IP66红外照射距离I:1030米尺寸（mm）lllX82重量500g4.7.2红外矩阵摄像机海康威视DS-2CD2232D-I3型号型号名称DS-2CD2232(D)-I3300万1
22、/3CMOSICR日夜型筒形网络摄像机传感器类型1/3*ProgressiveScanCMOS最小照度0.071.ux(F1.2,AGCON),01.uxwithIR快门1/25秒至1/100,OoO秒镜头摄像机27垃1.来利镜头接口类型4MM6MM8MMM12日夜转换模式ICR红外滤片式宽动态范围数字宽动态数字降噪3D数字降噪视频压缩标准H.264/MJPEG压缩标准H.264编码类型MainProfile压缩输出码率32KbPS16Mbps图像最大图像尺寸20481536网络功能通用功能防闪烁,双码流,心跳,镜像,密码保护,视频遮盖,水印技术接口通讯接口工作温度和湿度1个RJ45IOM/1
23、00M以太网自适应口-30C60C,湿度小于95%(无凝结)电源供给DC12V+10%/PoE（DS-2CD2232D-I3不支持PoE）功耗7WMAX（ICR切换瞬间9W）一般标准防护等级IP66红外照射距离EXIR:30-50米尺寸(mm)100.5X88.1X157.3重量700g4.7.3专用球机DS-2DE7172-A主要特性红外功能：最低照度O1.UX采用高效红外阵列，低功耗，照射距离达100m红外灯与倍率距禽匹配算法内置热处理及除雾系统恒流电路设计，红外灯寿命达3万小时系统功能： 采用高性能传感器，图像清晰，最大分辨率可达1280x960 精密电机驱动，反响灵敏，运转平稳，精度偏
24、差少于0.1度，在任何速度以下图像无抖动 支持标准的APl开发接口，支持海康SDK、Onvi1.CGl和PSlA协议接入 支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大 支持多语言IE界面及操作提示功能，用户界面友好 支持系统双备份功能，确保数据断电不丧失 支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态 支持防雷、防浪涌、防突波 室外球到达IP66防护等级 可选配支持Hi-PoE机芯功能： 支持自动光圈、自动聚焦、自动白平衡、背光补偿 支持超低照度，0.051.UXF1.4（彩色）,0.011.UXF1.4（黑白）,01.UXWithIR 支持3D数字降噪、
25、数字宽动态功能网络功能： 采用高性能平台，性能可靠稳定 支持以太网控制 可通过IE浏览器和客户端软件观看图像并实现控制 支持MiCrOSD卡存储，可选配SD卡 支持NAS存储录像，录像可断网续传，最高可支持8个NAS盘 支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE802.Ix网络访问控制 支持双码流技术，支持H.264/MJPEG视频压缩算法，支持多级别视频质量配置，支持实时视频输出分辨率为960p和720p 支持多种网络协议，IPv4IPv6,HTTP,HTTPS,802.lx,Qos,FTRSMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTR
26、TCP/IRDHCP,PPPoE 可选配支持1路音频输入和1路三频输出玄台功能： 水平方向360连续旋转，垂直方向-15090,无监视盲区 水平预置点速度最高可达240s,垂直预置点速度最高可达2000/s 水平键控速度为0.T-160o/s,垂直键控速度为0.1-120o/s 支持256个预置位 支持8条巡航扫描,每条可添加32个预置点 支持轨迹；水平扫描、垂直扫描、帧扫描、全景扫描、随机扫描5条扫描方式 支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整4.7.4录像机海康威视DS-8632N-ST网络接入路数8路/16路/32路，接入带宽20M/40M/80M支持HDMI、VGA、C
27、VBS接口，HDMl与VGA支持双操作模式支持1个千M网口1.5U普通机箱，4块硬盘4.7.7海康威视荣誉及成功案例海康威视荣获安防监控行业十大品牌IHOneyWell-霍尼韦尔（创立于1885年美国,是世界500强企业）2 Bosch-博世（1886年德国）3 PanaSOniC-松下（1918年日本）4 GESeCUrily-通用电气（开始于1878年爱迪生,美国）5Tyc。-泰科安防（安保元件等多业务知名全球公司,美国）6PhiCOm-飞力士（韩国品牌-2010年纳入赛兹旗下）7 Sony-索尼（开始于1946年日本）8 Pelco-派尔高（美国,现属于1836年的施耐德电气）9 Shi
28、dean1.egrand-视得安（中国名牌,深圳视得安-法国罗格朗合资）IOhikvision-海康威视（中国安防民族企业）公司连年入选“中国安防十大品牌”、中国安防百强（位列榜首）；连续三年（2005-2（X）7）入选德勤“中国高科技、高成长50强”、连续三年（2006-2008）入选福布斯“中国潜力企业“；连续五年Q007-2011）以中国安防第一位的身份入选A&S“全球安防50强”；2011年名列IMS全球视频监控企业第1位，DVR企业第1位；连年入选“国家重点软件企业“、“中国软件收入前百家企业”等。海康威视是领先的安防产品及行业解决方案提供商，致力于不断提升视频处理技术和视频分析技术
29、面向全球提供领先的安防产品、专业的行业解决方案与优质的效劳，为客户持续创造更大价值。海康威视拥有业内领先的自主核心技术和可持续研发能力，提供摄像机/智能球机、光端机、DVR/DVS/板卡、BSV液晶拼接屏、网络存储、视频综合平台、中心管理软件等安防产品，并针对金融、公安、电讯、交通、司法、教育、电力、水利、军队等众多行业提供适宜的细分产品与专业的行业解决方案。这些产品和方案面向全球100多个国家和地区，在北京奥运会、大运会、亚运会、上海世博会、60年国庆大阅兵、青藏铁路等重大安保工程中得到广泛应用。公司的营销及效劳网络覆盖全球，目前在中国大陆33个城市已设立分公司，在洛杉矶、香港、阿姆斯特丹
30、孟买、圣彼得堡和迪拜也已设立了全资或控股子公司，并将在南非、巴西等地设立分支机构。并在全国设立渠道代理商，在北京的一级代理商是北京华安瑞成科技。持续快速开展的海康威视，已获得了行业内外的普遍认可。公司连年入选“中国安防十大品牌”、中国安防百强（位列榜首）；连续三年Q005-2007）入选德勤“中国高科技、高成长50强”、连续三年（2006-2008）入选福布斯“中国潜力企业；连续五年（2007-2（HI）以中国安防第一位的身份入选A&S“全球安防50强”；2011年名列IMS全球视频监控企业第4位，2012年名列IMS全球视频监控企业第1位。DVR企业第1位；连年入选“国家重点软件企业“、”
31、中国软件收入前百家企业“专业、厚实、诚信、持续创新”的海康威视，以人人轻松享有平安的品质生活为愿景，矢志成为受人尊敬的、全球卓著的专业公司和安防行业的领跑者。第二部监控主要设备清单及报价序号名称型号单价数量价格备注1百万高清红外枪机海康威视DS-2CD2232D-I365025台16250300万1/3CMOSICR日夜型半球网络摄像机2百万高清红外半球海康威视DS-2CD2132D-I5505台2750300万1/3”CMOSICR日夜型筒形网络摄像机3360专用红外球机海康威视DS-2DE7172-A28002台5600360连续旋转红外电驱日夜型智能球机4球机立杆4米8802根1760国
32、产5电源适配器直流12V5030个1500220V交流输入，12V/2A开关稳压输出6枪机支架海康威视摄像机专用8025个2000铝合金，防水前端设备小计：29860.001硬盘录像机海康威视26001台260032路接口,高清输出,DS-8632N-ST远程监控2监控硬盘ST3TB监控10504个42003000G7*24小时工作3监视设备32寸监视器26001台260032寸专用监视器4接入交换机华为五口9801台9805口自适应以太网端口5中心交换机华为32口交换机26001台260032口交流供电自适应以太网端口6机柜6U2601个260网络机柜7机柜2米中心机柜20001个2000订
33、做后备电源自选机房终端设备小计：15240.001超五类网线UTP8*0.5纯铜68020箱13600传输性能超过TIA/EIA-568B超五类标准直流电阻：7.162大唐电信超五类网线头超五类非屏蔽505盒250经U1.认证符合Re）H要求一盒100个2电源传输线RVV2*1.02.52000米5000标准：GB/T5023.5-2008,无氧铜，聚氯乙烯绝缘3控制台胜翔SX-QT410823001张2300高750M宽600MM、台面深900MM、台面为防火板、下柜深度640MM4PVC管材及辅材国产300013000含胶布，扎带，PVC管材，线卡等。5开槽埋线开槽及恢复100011000
34、监控传输设备小计：25150.00A监控器材总价70250.00B安装、调试、保险、设备租凭等（A*20%）17562.50C税金(A+B)*6%5268.75D合计总金额（A+B+C）93081.25网络布线报价序号产品名称产品型号品牌数量单位单价合计1网线超五类大唐电信15箱580.008700.002线4*0.5高强信4500米0.62700.003网络模块RJ1230安普100个30.003000.004模块RJ1280安普100个8.00800.005双孔模块SQ1安普100个6.00600.006交换机208P信力通1台1500.001500.007三层交换机RG-5750-28G
35、T-1.锐捷1台7850.007850.008交换机RG1824GT锐捷10台1800.0018000.009路由器NBR-1300T锐捷1台3850.003850.0010光纤8芯大唐1000米2.002000.0011光纤收发器一路一芯千兆汤湖1350350.00350.0012弱电箱壁挂式锐良10个220.002200.0013PVC管材及辅材五金店采购国产1批1000.001000.00A网络布线材料总价52550.00B安装、调试、保险、设备租凭等1A*2O%)10510.00C税金(A+B)*6%3783.6D合计总金额(AB+C)66843.6红外报警电子围栏报价序号产品名称产品
36、型号及参数数单位单价总价1单防区主机中性具有短路;断路；防拆；故障4种标准报警模式1台18001800.002双防区主机中性具有短路;断路；防拆；故障4种标准报警模式2台23504700.003控制键盘控制主机布防撤防1个450450.004主机防水箱PC-FSX1个260260.005声光报警器PC-BJQ1个100100.006高压避雷器HY5WS-175个2801400.007终端杆1PC-ZDGl60套6360.009承力杆PC-C1.G35套551925.0010中间杆PC-ZJG33套501750.0011U型槽PC-UXC20块5100.0012终端绝缘子PC-DJY120个33
37、60.0013固定夹PC-GDJ120只2240.0014螺钉绝缘子PC-1.JYl240个3720.0015合金线PC-HJX4000米1.56000.0016高压线PC-GYX300米2600.0017线与线连接器PC-1.JQ120个2240.0018中间收紧器PC-SJQ120个3360.0019围栏警示牌PC-JSP60块6360.00辅材20电源线国标全铜芯RVV2*11500米2.52000.0021接地线国标全铜芯6平方1500米1.82700.0022信号双绞线RVSP2*0,5800米32400.0023防水箱冷轧板3个260780.0024警灯1.ED发光旋转1个1001
38、00.0025警号高分贝喇叭1个150150.0026声光报警器室内用挂墙式1个120120.00A红外报警电子围栏材料总价29975.00B安装、调试、保险、设备租凭等(A*20%)5995.00C税金（A+B）*6%2158.00D合计总金额(A+B+C)38128.00序号子工程名称单位金额1监控设备批93081.002网络布线批66843.63红外电子围栏批38128.00总价198052.00第三局部工程实施方案一、工程概况1.1 工程简介此次设计的安防监控系统，根据现场用户要求对系统按照严格缜密的解析和设计，保证全天24小时全方位联动实时监控区域的人员车辆活动情况，对过道，出入口，
39、停车场，及公共活动区等重要部位进行远程实时图像监视及录像。1.2 智能化工程范围安防监控系统1.3 工期要求2014年8月1.4 工程特点（1）工程质量要求高此次监控系统工程是项复杂的系统工程，配置了大量的监控设备，工程质量要求到达国家标准。因此，对工程的管理和施工质量上具有很高的要求。（2）施工配合工序多该系统工程所建设的系统内容全面，集成范围大，每个分系统建设都要和土建工程各道工序精密配合，同时要与各配套工程紧密配合。因此存在多种工序配合，构成全过程，全方位的配合关系。（3）系统复杂技术难度大本工程线路复杂，技术难度大，再加上工程建设的不可逆性，因此对智能化系统工程单位的技术实力要求高。二
40、工程组织机构2.1 工程管理机构2.1.1 工程经理部的组成组织机构的设置目的，是为了产生组织功能，实现工程工程管理的总目标。组织机构设置应遵循“因目标设事，按编制设岗位定人员”原那么.组织机构的设置还考虑工程工程的规模及本公司的具体情况。工程经理（1人）一一技术主管门人）一一设计负责人（1人）一一施工人员（5人）质量平安负责人（1人）一一后勤负责人（1人）2.1.2岗位素质要求，分工及职责2.1.2.1工程经理具有大中型智能化系统工程工程管理与实施经验，负责整个工程工程的实施，对工程质量和进度负责，负责协调解决工程施工过程中出现的各种问题，负责工程本钱的控制。2.1.2.2技术主管具有大中
41、型智能化系统工程经验，具有丰富的技术知识和良好的个人综合素质，负责组织本工程现场工作的组织，实施，协调和管理工作。2.1.2.3设计负责人具有大中型智能化系统工程设计经验，负责组织本工程的优化设计，深化设计。2.1.2.4施工人员要求具有丰富施工经验，作为主要人员参加过大中型智能化工程的实施，协助工程负责人组织工程的实施，协调和管理工作。2.1.2.5质量平安负责人要求熟悉智能化系统工程的工程特点，技术特点及产品特点，并熟悉相关技术执行标准及验收标准，负责协调系统设备检验与工程验收工作，并对施工组的平安，文明施工进行监督。2.1.2.6后勤负责人具有大中型智能化系统工程的后勤保障经验，负责本工
42、程的器材供给，保管和业内资料和编制工作2.2管理流程2.2.1施工图优化深化设计审核流程所有优化深化设计后的图纸由设计组提供给技术主管，由技术主管负责组织有关人员进行图纸会审，图纸会审后，报工程经理审批。完成的图纸应包括：图纸目录施工图设计说明设备清单系统图平面图大样图备忘录经工程经理批准后的施工图送业主做最终审核，经业主审批后的图纸方可作为施工依据。开始需求分析施工深化设计负责人审核工程经理会审提交给业主业主审核审核意见修改设计业主确认施工资料存档2.2.2验货流程2.2.2.1隐蔽工程验收所谓隐蔽工程验收是指那些在施工过程中上道工序的工作结果被下道工序所掩盖，而无法进行复查的工程部位。例如：埋设的线管，直埋电缆，接地极等。因此，这些工程在下道工序前，应通知甲方代表进行验收，并认真办好验收手续。2.2.2.2竣工验收工程完工验收是对智能化工程安装，企业生产，技术活动成果，进行一次综合性的检查验收。检查有关的技术资料，工程质量，发现后及时做好除处理。根据工程工程的性质，大小，分别由施工单位以及有关人员共同进行。2.2.2.3系统工程主观质量评定表工程名称：北川羌族自治县安防监控系统施工单位：四川掌控世纪信息技术序号工程名称标准分判定依据评分标准实际得分1线路敷设10敷线无扭绞，4编绑整
