1、目录第一章简介3系统推荐配置要求3第二章设备硬件和软件的安装4视频压缩卡安装4驱动安装4监控软件主控端程序的安装5第三章主控端系统软件功能和操作说明8主界面介绍8根本操作8屏幕显不9手动录像9颜色调节10云台控制10信息显示10系统管理10系统设置11定时录像时间设置13移动侦测14视频报警14报警设置15邮件设置16管理日志17用户管理17通道屏蔽18球机设置18云台辅助19版本信息20第四章录像文件回放操作与备份20加载录像回放程序20通道选择及操作信息显示21操作区功能说明22设置开始播放时间22录像方式说明22录像文件日期时间选择22备份说明22第五章远程监控设置和使用23远程监控设置

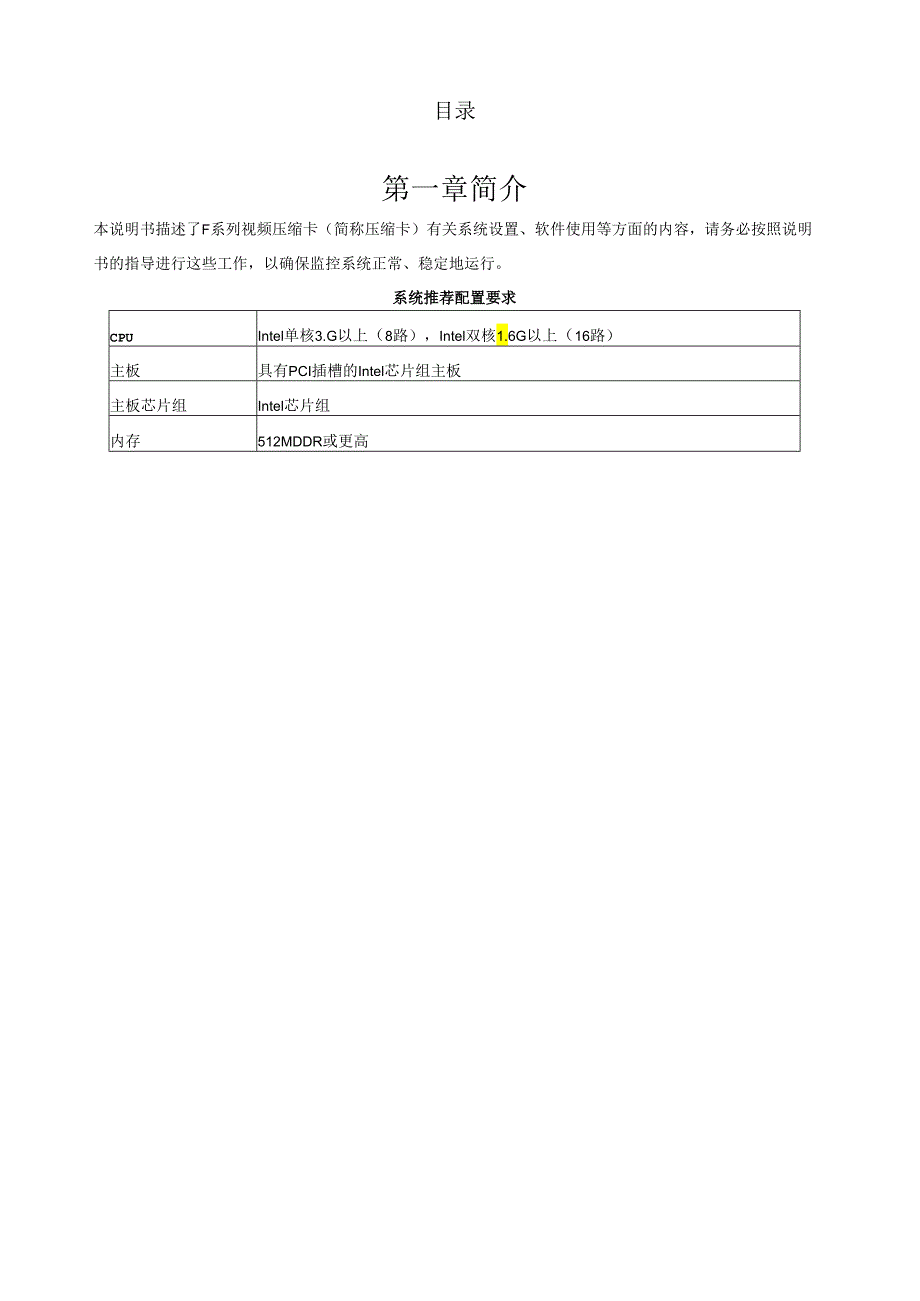

2、23IE浏览器设置25第六章疑难解答26第一章简介本说明书描述了F系列视频压缩卡（简称压缩卡）有关系统设置、软件使用等方面的内容，请务必按照说明书的指导进行这些工作，以确保监控系统正常、稳定地运行。系统推荐配置要求CPUIntel单核3.G以上（8路），Intel双核1.6G以上（16路）主板具有PCI插槽的Intel芯片组主板主板芯片组Intel芯片组内存512MDDR或更高9A80G（根据通道数量和录像时间确定），至少分两个区电源300-400WAT显示器17英寸SVGAPCI-Ex插槽符合PCIx标准显卡256M显存，支持DirectDraw操作系统WindowsXP,Windows20

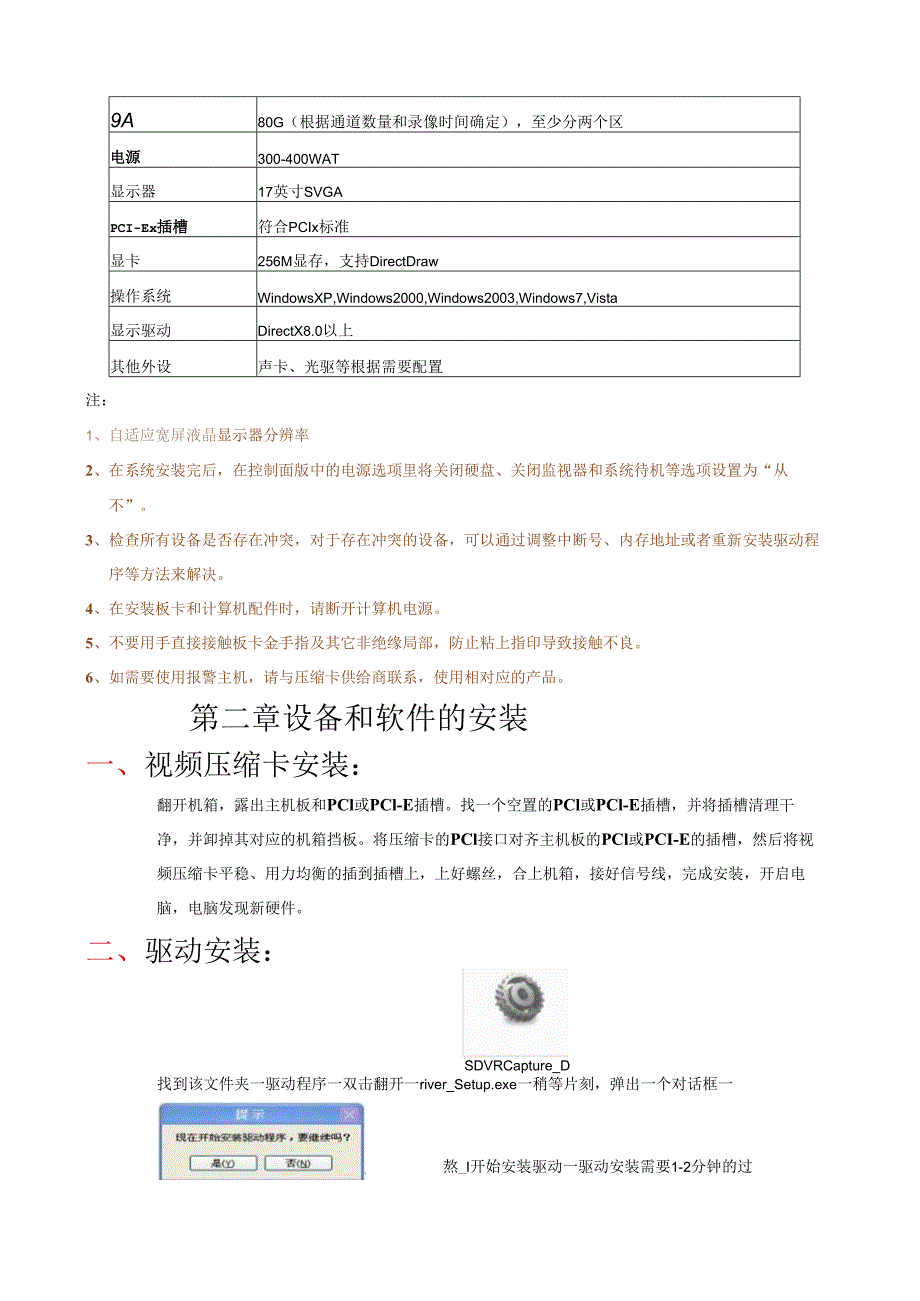

3、00,Windows2003,Windows7,Vista显示驱动DirectX8.0以上其他外设声卡、光驱等根据需要配置注：1、自适应宽屏液晶显示器分辨率2、在系统安装完后，在控制面版中的电源选项里将关闭硬盘、关闭监视器和系统待机等选项设置为“从不”。3、检查所有设备是否存在冲突，对于存在冲突的设备，可以通过调整中断号、内存地址或者重新安装驱动程序等方法来解决。4、在安装板卡和计算机配件时，请断开计算机电源。5、不要用手直接接触板卡金手指及其它非绝缘局部，防止粘上指印导致接触不良。6、如需要使用报警主机，请与压缩卡供给商联系，使用相对应的产品。第二章设备和软件的安装一、视频压缩卡安装：翻开机
4、箱，露出主机板和PCl或PCl-E插槽。找一个空置的PCl或PCl-E插槽，并将插槽清理干净，并卸掉其对应的机箱挡板。将压缩卡的PCl接口对齐主机板的PCl或PCI-E的插槽，然后将视频压缩卡平稳、用力均衡的插到插槽上，上好螺丝，合上机箱，接好信号线，完成安装，开启电脑，电脑发现新硬件。二、驱动安装：SDVRCapture_D找到该文件夹一驱动程序一双击翻开一river_Setup.exe一稍等片刻，弹出一个对话框一熬_I开始安装驱动一驱动安装需要1-2分钟的过提示磊复翥黄居莽宜机程，请耐心等候，驱动完成安装后弹出fI确定J-点击一重启电脑后驱动生效。（备注：看驱动是否全部安装成功可以进入电脑
5、设备管理器里面查看）三、监控软件主控端程序的安装:SDVRserverver双击主程序3.51_Setup.exe,安装DVR软件。建议把软件安装在系统盘C盘（默认安装）。安装完成后建议重启动系统。单击下一步选择安装目录，单击下一步。默认（C:ProgramFilesSDVRserver）。单击安装。等待大约15秒单击完成，完成软件的安装软件安装完后，会在安装盘安装目录C:ProgramFiles生成一个SDVRserver文件夹，在桌面上生成一个飒吟叫快捷方式图标。运行则曲2时，会跳出一个录像的存储路径，这时请选择一个盘作为录像的存储盘，C盘除外！这样才能保证软件的正常工作,第三章主控端系统
6、软件功能和操作说明-、主界面介绍启动应用软件，显示出主界面如下：这时没有登录系统，只能够操作视频显示方式。其中有绿色边缘的的是当前通道。鼠标左键单击视频转换为单路显示，鼠标右键单击视频切换当前通道。1.1 根本操作点击用户登录按钮I用户登录1.弹出登录对话框如下:键入用户名和密码，登录系统。系统只有一个管理员，账号是Admin,缺省密码是1234。注：系统账号和密码区分大小写。再次点击该按钮，退出当前用户。点击退出按钮,显示如卜.选择框:根据具体情况选择退出系统，关闭或重启计算机。1.2 屏幕显示通过该区域的按钮控制通道显示视频的位置。在全屏幕显示状态下，点击鼠标右键或键盘的“Esc”键可以退
7、出全屏幕状态；循环显示状态下，再次点击循环按钮可以退出循环显示状态；四路、九路、十六路显示状态下再次点击四路、九路、十六路显示按钮那么按通道顺序轮流显示视频。显示所有通道可以把系统所有通道都显示到屏幕上。另外，用鼠标左键点击视频图像可以单路放大显示或者恢复多屏幕显示方式。用鼠标右键点击视频切换该视频为当前视频。13手动录像通过手动选择某几路或者全部通道开始或停止录像。注：录像通道右上角显示出来的颜色代表以下含义：1.4 颜色调节在界面的右边显示出在颜色调节面板，可以对当前通道的亮度、比照度、饱和度、色度进行调节。如满意的话，也可以将其应用到全部通道。亮度调节比照度调节饱和度调节色度调节应用到全
8、部通道在调节之后，如不满意，可以按“复位键”恢复到初始状态;恢复到预设值1.5 云台控制对云台和镜头进行控制。1.6 信息显不显示当前主要系统信息点击二、系统管理桑作按钮,显示的系统管理菜单里包含如下些选项，可以对系统的行为和历史情况进行设置和了解。2.1 系统设置用来设置各种系统参数。第一次启动系统时，要在高级设置中设置录像所占硬盘。由于C盘是系统启动盘，因此不允许在该盘上存放录像文件。如果在录像情况下设置了“录像存储”中的内容后，最好重新启动系统软件。以上是录像模式设置页面的内容以上是云台设置页面的内容。注：局部解码器的地址比软件地址多1,在设置地址时请注意。以上是一般设置页面的内容。以上
9、是录像存储设置页面里的内容。该页面局部内容修改后，要重新启动系统软件才可以生效。2.3 定时录像设置通道的自动录像方案。当两个任务在同一个通道上有时间段重叠时，先执行完时间早的任务，再开始下一个任务。2.4 移动侦测对移动侦测的区域进行设置。默认是所有区域都在侦测范围内。通过鼠标的拖拽选择要设置的区域。-所育通第2.5 视频报警对视频丧失和移动侦测设置进行报警。可以使用电脑发声和报警主机输出两种方式。以上是电脑发声方式的设置页面以上是报警主机输出方式的设置页面。设置报警时，必须在报警设置里面添加至少一个探头的布防状态，其中的报警输出可以设为否，该探头在报警或者待警状态都不会影像视频报警的效果：
10、2.6 报警设置选择报警设置可以对报警设备进行设置：允许一个报警探头关联几个视频和几个输出，也可以几个报警探头关联一个视频和一个输出。注意：报警功能的实现要另接我公司推荐的报警主机。另外，只要关联了视频通道，该通道的报警录像模式就具有可实用性。在连接前，要先确认报警盒的地址和协议。2.7 邮件设置在移动侦测功能时可以发送邮件到指定的客户。下面选择需要此功能的通道2.8 管理日志查看系统运行的历史情况2.9 用户管理用来对用户进行管理,设置不同的用户,并且给定不同的权限注：该选项只有系统管理员(Admin)有权使用。2.10 通道屏蔽在某个时间段禁止用户显示某些通道。其中第一个用户名“1.ogo
11、ut”指未登录状态。Admin用户无限制2.11 球机设置替代了高速球的操作键盘并且提供了巡航和报警设置。注:针对不同的高速球Fl,F2,F3F6键具有不同的意义。对PeleO_P和PelCo_D协议来说，Fl代表水平速度增加，F2代表水平速度减小；F3代表垂直速度增加，F4代表垂直速度减小。对ScanDomeJI中：Fl代表Ctrl键按下，F2代表Ctrl键松开，F3显示扫描菜单(参见SCanDOme_H说明书)。菜单键与ScanDomeII菜单键意义相同。2.12 云台辅助通过云台解码器控制雨刷，灯光等外围设备。2.13 版本信息当产品运行出现异常时，可以将版本信息里的硬件信息报告给厂商或
12、者技术支持，来确认有什么问题。第四章录像文件回放操作与备份3.1 加载录像回放程序在系统软件中点击回放按钮回放弹出用户校验对话框正三11三SDVRplayer用户名：密码：产可确定一I取消输入用户名和密码,默认是Admin:1234。校验成功之后，弹出回放界面如下：3.2 通道选择及操作信息显示在回放时，可以选择任意14个通道进行回放。操作信息显示将显示正在进行的操作。3.3 操作区对回放录像进行各种操作。但只有在单通道回放时，对其屏幕进行缩小、放大、拍照，以及对此通道的录像进行备份3.4 时间显示设置开始播放时间。3.5 录像方式说明录像方式有连续录像、侦测录像、报警录像。红色表示连续录像、
13、蓝色表示侦测录像、紫红色表示报警录像。以对应时间区中的录像片段属性。3.6 日期时间选择在这个区域中，可以选择回放日期和时间。在选择了日期之后，通过鼠标点击录像通道的时间位置定位开始播放时间。时间标尺可以通过鼠标点击改变精度，选择24小时或者2小时。这一时段的录像片段由相应颜色的管道来表示。点击备份按钮，出现对话框如下：设置好备份开始和结束时间，点击“开始”按钮备份通道视频。备份完成的视频以avi形式存储，安装了备份文件夹内的解码引擎后，可以利用媒体播放器等第三方软件观看。第五章远程监控设置和使用F90X系列压缩卡使用了先进的CS2网络内核。只需注册一个CS2帐号就可以在远程，通过效劳器：Zh
14、diXin.3322.org:88进行远程监控。在不能使用Intemet网，只在内网监控的时候，可以根据内网的IP地址和IE端口在IE上使用，在本例中可以是如果IE端口改为其他端口，如82,那么可以使用:/192.168.1.3:82进行监控5.1翻开监控系统选择一设置-翻开后选择一网络设置翻开网络设置后进行注册：网络帐号不分大小写，还可以使用中文，但是不允许有和空格字符。注册完成后通过IE浏览器，输入地址：ZhdiXin.3322.org:88即可进行远程监看，界面如下：5.2IE浏览器的设置：双击翻开IE浏览器选择一工具-选择一internet选项翻开后选择一平安一点击自定义级别一翻开自定
15、义级别后一把里面的禁用全部改为启用3：翻开控制面板:关闭防火墙。设置完成后确认，这样就可以通过IE浏览器进行远程监控了。第六章疑难解答1、为什么看不到图像？答：解决方法有以下几种：1. 在设备管理器中检查是否所有的硬件通道的驱动程序都已经安装成功。如果系统中曾经装过类似的产品，那个产品的驱动程序很可能把压缩卡误认为是它的设备而误加载，造成压缩卡本身判断失误；2. 如果上一次启动后非正常退出，很可能造成硬件初始化失败，请关闭计算机，再重新启动；3. 如果重新启动计算机仍然存在问题，请删除系统软件并重新安装；4. 如果重新安装之后仍然存在问题，请删除C:Vicoc下的所有文件。5. 如果问题仍然存
16、在，说明系统中的某一块或几块压缩卡硬件出现问题，请换卡。2、为什么驱动程序总是装不上？6. 答：压缩卡的金手指和主板PCl插槽接触不好。可以用橡皮擦擦掉金手指上的污渍或选择另外的PCI-Ex插槽。3、怎样查看监视时拍摄的照片？答：本版本没有提供显示照片的软件。系统软件所拍摄的照片都放在当天该通道道所在的文件夹里,并以当时的时间命名。例如：2008年7月18日9点15分22秒第12通道拍摄的照片放在当时所使用的硬盘的ViCOCSaVeD2008_078V12目录中，命名为R09J5-22_2008-07.18_J2.jpg,可以通过各种图形软件来显示和修改。4、WiiI（IOws2003下为什么
17、会显示“显卡不支持，请更新显卡驱动或更换显卡”？答：这是因为WindoWSSerVer2003操作系统在默认情况下，没有把显卡的硬件加速完全启用，以及DireCtDraW加速和DireCt3D加速被禁用的缘故解决方法：1）在桌面上右键单击鼠标，依次选择属性，设置，高级-疑难解答，然后选择将硬件加速（三）:将其拖至最右边的位置，使硬件加速完全启用，点击确定按钮保存设置；2）在WindoWS任务栏上，点击“开始”，选择“运行”，输入“dxdiag（不包括双引号），回车进入DireCtX诊断工具对话框，选择”显示标签页，点击“启用A”和“启用B”按钮,使DireCtDraW加速和DireCt3D加速
18、被启用（可能需要重启计算机）5、系统如何覆盖最早资料？答：如果设置r所有硬盘满时自动覆盖最早硬盘资料，那么当系统检测到所分配的硬盘都已经录满,就查找最早日期的录像文件并删除，直到认为硬盘的空余空间可以进行录像为止。如果在系统启动时进行这项操作时，可能有几分钟的时间系统的操作界面不显示出来，此时请耐心等待，务必确保不做关机或结束进程的操作，以免破坏录像文件甚至硬盘6、为什么我备份下来的录像文件在别的计算机上播放不出来？答：要确认播放录像的计算机上安装了编译码的视频引擎。可以在备份目录或安装了系统程序或客户端的计算机上，在相应的目录中查找ViCoCCodeC.exe,在目标计算机上运行一次即可。7
19、为什么我在设置里做的修改无效？答：在本系统中所有的修改完成后，必须点击对话框中的“修改”按钮进行存储。如果直接点击“确定”按钮那么修改的参数并没有生效。8、为什么云台不能操作？答：请确定云台参数和软件的设置一致。有些云台解码器的地址会比软件中的地址大1.比方软件地址设为1,那么解码器的地址要设为2,请做适当调整。9、为什么我的IE浏览器或客户端无法连接到效劳器？答：首先确认网络在物理上是否连通。在局域网内，请检查是否有防火墙屏蔽了效劳器所需要的端口号（请检查效劳器和客户端的防火墙设置）；通过广域网的话，还要检查路由器上的虚拟效劳器是否把效劳器所需要的端口号（5800,5801,80）正确转发
20、到了效劳器的IP地址上（请参考路由器的说明书）；如果使用了动态域名，要检查动态域名是否真正起了作用（请参考提供动态域名的网站所提供的帮助）。另外,路由器本身质量是否合格也是要考虑的,经测试发现使用TP-1.inkR402路由器时经常出现连接了效劳器但是视频数据无法传输的故障。10、为什么视频信号经常丧失，而我的摄像头和视频线又是好的？答：这种现象的主要原因是PC电脑的电源不够稳定。解决方法是把电源的输入线合理地均匀分配给硬盘和光驱等，并确保到主板的电源没有接触不良。或者更换一个有“CCC”认证的电源（例如长城或者磐石电源）。n、接了摄像头之后没有图像是什么原因？答：通常在接入摄像头之后要等约3
21、秒钟之后才可以检测到图像。如果等待一段时间后仍然没有图像，请检查视频连接线的质量。12、 为什么设定的方案录像没有启动？答：这是由于在上一次系统退出时没有停止手动录像。系统对录像的操作是这样的：当某个通道已经在录像状态，再次发出的录像指令无效。举例来说，如果某个通道手动开始了连续录像，在没有停止连续录像的情况下，到了进行移动侦测录像的方案录像时间，该通道不会停止移动侦测录像,而是继续原来的连续录像，直到用户手动停止录像为止。13、 为什么系统刚启动时可以操作云台，但是单路放大后就操作不了了？答：云台都是有地址的，通常缺省地址是Io在系统的缺省情况下，通道1对应的云台地址是Io系统刚启动后，当前
22、选中的是通道1,这时操作云台就是针对通道1进行的，即针对地址是1的云台进行的。单路放大后，操作的云台地址成了放大通道所对应的地址，与实际云台的地址不同，因此操作失败。可在系统设置云境设置中修改云台地址来解决。14、 为什么我的系统工作几个小时之后就自动重启动？答：通常引起这种现象的原因有两个：一个是主机电源电压不稳定，造成压缩卡工作异常，还有一个是系统内存有故障，造成软件运行出错。15、 如何处理系统密码丧失的问题？答：可以有如下解决方法：1. 确认用户名和密码是否完全正确，请注意用户名和密码是区分大小写的；2. 请供给商提供软件密码复位软件；3. 格式化系统硬盘，重新安装系统。16、 软件在网络传输中需要哪些端口进行转发？1. 答：系统软件使用了CS2的网络内核，通常不需要进行端口转发。如果有高级网络处理人员在场，可以在网络设置中看到并设置内网IE端口和CS2端口，通过传统的动态域名设置方法进行网络传输。17、 本地显示的图像为什么会很卡？答：，用了双绞线做视频线传输，视频信号弱，干扰过大造成的。请使用标准视频线来解决这个问题18、视频图变成黑白的画面：答：可能是由于PCI的插槽与金手指的接触不了造成的，用橡皮擦擦一下金手指，清理一下插槽的灰尘，重新安装上去，
