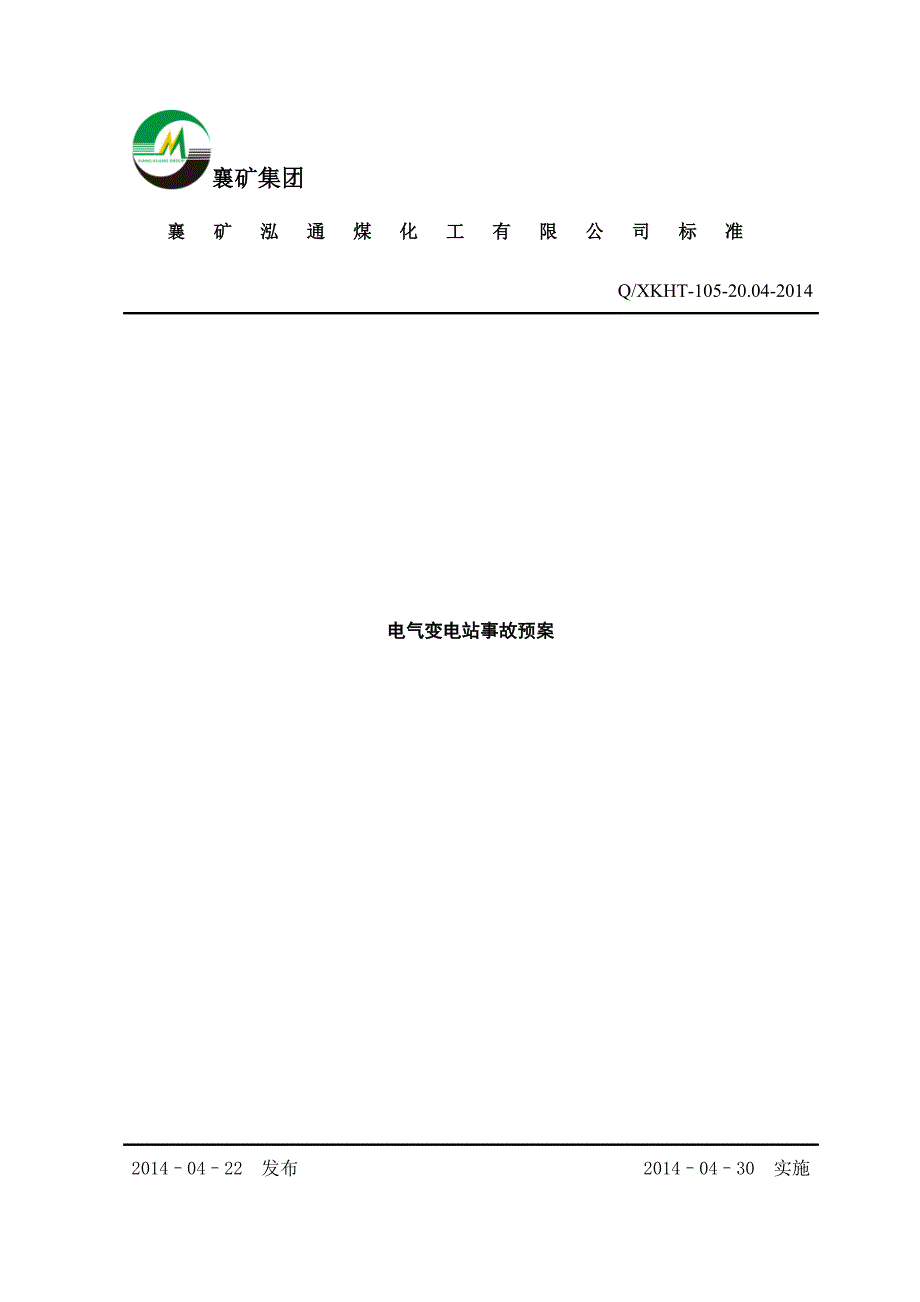

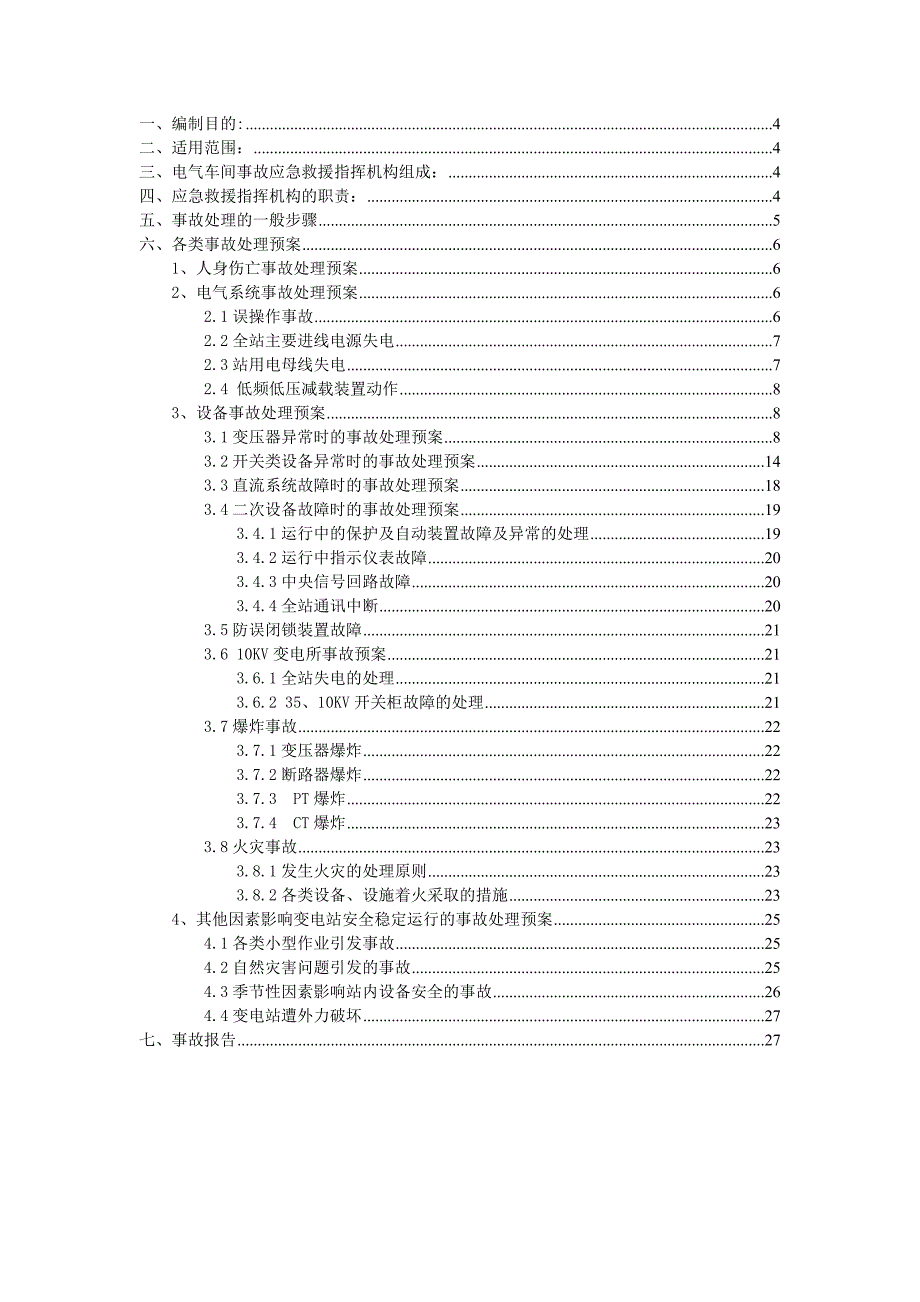

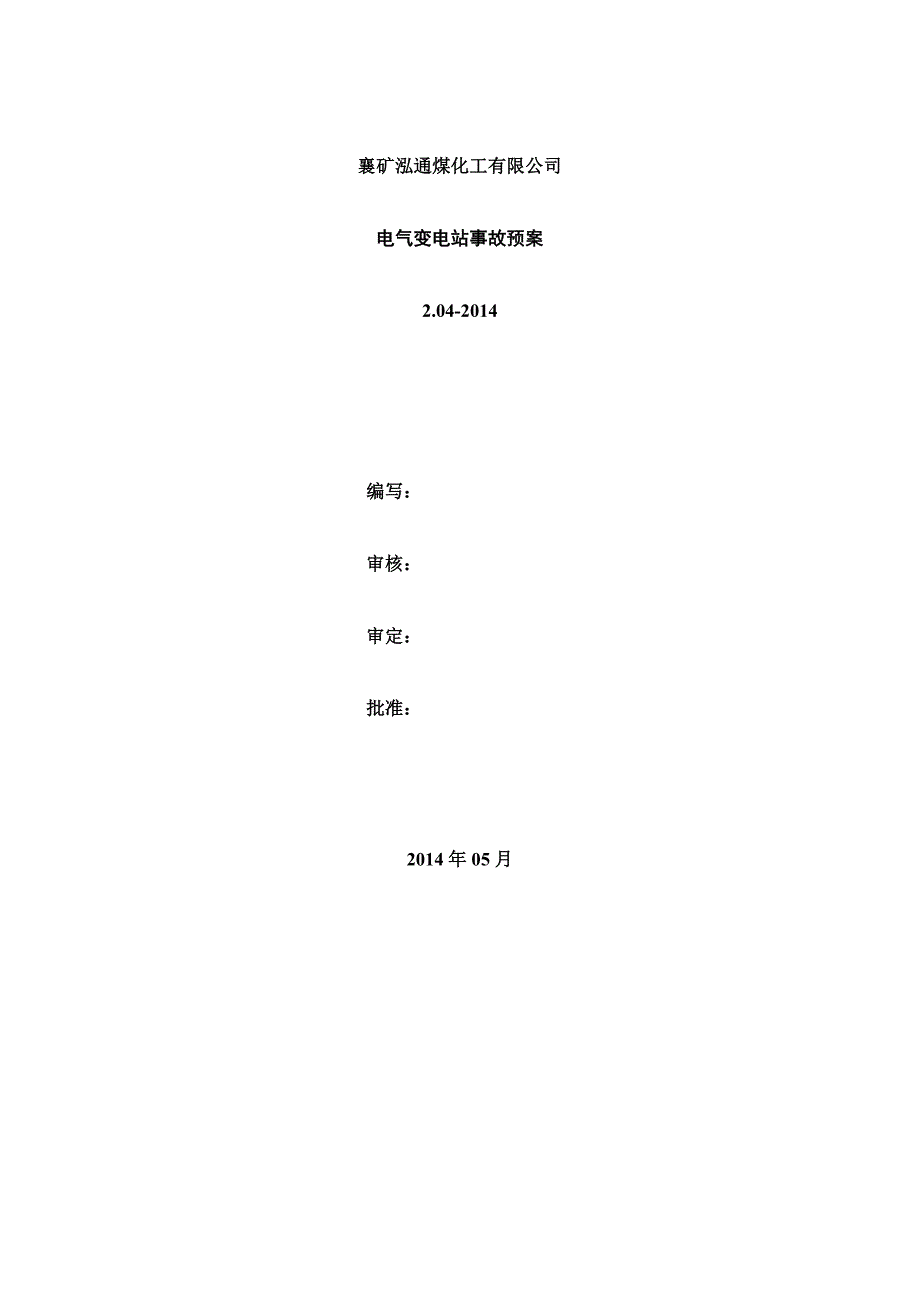

1、襄矿集团襄矿泓通煤化工有限公司标准Q/XKHT-105-20.04-2014电气变电站事故预案20140422 发布20140430 实施襄矿泓通煤化工有限公司电气变电站事故预案2.04-2014编写: 审核: 审定: 批准: 2014年05月一、编制目的:4二、适用范围:4三、电气车间事故应急救援指挥机构组成:4四、应急救援指挥机构的职责:4五、事故处理的一般步骤5六、各类事故处理预案61、人身伤亡事故处理预案62、电气系统事故处理预案62.1误操作事故62.2全站主要进线电源失电72.3站用电母线失电72.4 低频低压减载装置动作83、设备事故处理预案83.1变压器异常时的事故处理预案83
2、2开关类设备异常时的事故处理预案143.3直流系统故障时的事故处理预案183.4二次设备故障时的事故处理预案193.4.1运行中的保护及自动装置故障及异常的处理193.4.2运行中指示仪表故障203.4.3中央信号回路故障203.4.4全站通讯中断203.5防误闭锁装置故障213.6 10KV变电所事故预案213.6.1全站失电的处理213.6.2 35、10KV开关柜故障的处理213.7爆炸事故223.7.1变压器爆炸223.7.2断路器爆炸223.7.3 PT爆炸223.7.4 CT爆炸233.8火灾事故233.8.1发生火灾的处理原则233.8.2各类设备、设施着火采取的措施234、其
3、他因素影响变电站安全稳定运行的事故处理预案254.1各类小型作业引发事故254.2自然灾害问题引发的事故254.3季节性因素影响站内设备安全的事故264.4变电站遭外力破坏27七、事故报告27 襄矿泓通变电站事故处理应急预案一、编制目的:根据国家电网公司电力安全工作规程为加强我公司处理变电站内故障引起停电事故的应急处理能力,缩短事故的影响时间,结合我公司变电站的现场情况,制定应急预案。二、适用范围:本预案适用于35KV、10KV供电系统中的重大供电事故以及事故的应急处理。设备:2套空气呼吸器、4套防毒面具、2把消防扳手、6个MFTZL-35型灭火器、34个MFZL4型灭火器)三、电气车间事故应
4、急救援指挥机构组成:1.总 指 挥:主要负责协调电气车间的事故应急救援指挥。2.副总指挥:主要负责现场指挥事故应急救援指挥。3.物资供应组: 4.事故处置组: 5.工程抢险组: 6.警戒疏散组: 7.医疗救护组: 8.事故调查组: 9.善后处理组: 电话: 总变:四、指挥机构的职责:1、组织协调总调按应急预案迅速开展恢复送电工作,争取将停电时间缩短,并尽快恢复正常生产。2、统一部署应急预案的实施工作,并对应急工作中发生的突发情况采取紧急处理措施。3、根据预案实施过程中发生的变化问题,对预案及时修改补充。4、紧急调动一切人力资源、投入恢复供电工作。5、各相关人员根据事故发生的具体情况和自己的职责
5、按指挥统一部署开展事故抢救工作。五、事故处理的一般步骤1、首先立即判断停电是否影响总变站变的正常运行。2、事故发生后,值班人员应根据表计指示、出现的信号和设备的外部象征,判断事故的全面情况(判断事故的性质和地点及范围),至少两人在现场记录事故时间、光字牌、保护动作信号、开关掉闸情况、负荷情况及其它与事故有关的现象后,方可复归信号,同时详细记录各项操作的执行时间,严禁事故后凭记忆记录。并立即向相关调度汇报以下内容: 事故发生的时间及断路器跳闸情况; 出现的信号(掉牌)或光字牌; 继电保护、自动装置动作情况; 故障录波器动作情况; 频率、电压、负荷及潮流变化情况; 站内设备检查情况; 有关事故的
6、其它现象和情况。3、判断事故性质并按照事故处理应急预案进行处理;其次在全站停电故障没处理完以前要切断送往各变电站、变电所所有电源出线,切断送往各界区10KV所有高压电机。4、根据检查、试验情况,迅速判断事故原因,按调度指令逐渐恢复非故障线路各变电站、变电所电源,缩小事故范围。5、为防止事故扩大,值班人员在遇有下列情况时,可先自行操作,然后尽快汇报调度。 5.1立即将对人员有生命威胁的设备停电。 5.2将事故损坏的设备隔离。 5.3运行中的设备有受损伤的危险时,应采取隔离措施。 5.4确认母线一次失压后,将连接到该母线上的所有断路器打跳拉开,防止忽然来电后设备二次启动。5.5当站用电消失后,立即
7、恢复其电源。6、处理告一段落后,应及时汇报站内主要技术管理人员。7、详细记录事故处理经过。8、设备事故停电后,在未做好安全措施之前,现场任何人员不得触及停电设备。9、凡涉及本应急预案的人员要坚持统一领导、分工负责、分工明确。各司其职,同时要做到协调一致、主动配合。六、各类事故处理预案1、人身伤亡事故处理预案人身触电事故触电急救必须争分夺秒,迅速就地采用心肺复苏法进行抢救,并坚持不断地进行,同时与120急救中心取得联系,在医护人员未接替救治前,不得放弃现场抢救,更不能擅自判定伤员死亡,死亡诊断必须由医生作出。(1)迅速断开电源或用不导电物体如干燥的木棍、竹棒或干布等物体使伤员尽快脱离电源。(2)
8、如触电者神志清醒,应使其就地躺平,严密观察,暂时不要站立或走动;如触电者神志不清,呼吸、心跳停止,应就地仰身躺平,且保证其气道畅通,立即进行现场心肺复苏法抢救,直到医疗部门接替救治后,方可结束现场急救。(3)在救护伤员的同时,应立即拨打120紧急救护电话求救,并汇报主要技术管理人员。(4)现场急救最好由两人同时进行,分别施行口对口人工呼吸与胸外心脏按压,以1:5比例进行,急救前应确认现场的一、二次电源均已断开。(5)当伤员脱离了触电现场后,应检查设备有无异常,如无异常,则根据调度命令恢复送电。(6)详细记录事故经过。2、电气系统事故处理预案2.1误操作事故2.1.1电气误操作主要包括带负荷拉合
9、隔离开关、带接地线(接地刀)送电或带电挂地线(合接地刀)、误拉合断路器。2.1.2处理电气误操作事故,应注意: (1)误合断路器,应立即将其拉开。 (2)误拉运行中的断路器,应按不同情况处理: a.误拉站用电有关断路器,可立即将其合上。 b.误拉运行中的直配线路断路器,必须汇报所属地区调度及公司生产调度,按调度指令处理。(3)带负荷误合隔离开关,严禁重新拉开。(4)带负荷误拉隔离开关,应按不同情况处理:a.若在触头刚分开的时候发现错误,可立即反向操作,将隔离开关重新合上。 b.若隔离开关已拉开,不得重新合上。(5)若发生带接地线(接地刀)送电或带电挂地线(合接地刀),应立即停止操作,汇报相关调
10、度,听候处理。2.1.3带负荷拉合母线侧隔离开关引起母线失压,如该隔离开关已不能投运,损坏部分在断路器侧,应将其隔离后,恢复母线运行;损坏部分在母线侧,将该母线其他断路器由另一母线送出。2.1.4带负荷拉(合)隔离开关,立即停止操作汇报调度,听候处理。2.1.5误拉(合)中性点接地刀闸,应立即将其合上(或拉开)。2.1.6如造成人员伤害,按人身伤亡事故处理预案救治人员。2.2全站主要进线电源失电2.2.1全站停电且通讯中断时,按下列方法处理:2.2.1.1值班人员应迅速拉开所有进出线断路器,并对设备进行检查,若本站有故障,应迅速隔离故障点。2.2.1.2、有电后,应立即恢复站用变和直流系统运行
11、然后根据系统周波电压情况恢复供电。2.3站用电母线失电2.3.1站用变保险熔断,运行中站用变无论哪一台站用变保险熔断,站用变断路器失压脱扣立即跳闸,在主控主变控制屏上发出风冷电源I故障光字信号(1#站用变代替2#站用变带主变风冷时也发此信号)风冷电源故障,根据信号和站用变电源屏开关跳闸及站用变屏表计指示判定是哪一台站用变保险熔断。2.3.2运行中的站用变电源屏开关掉闸,同时伴有警铃响,此时,应接漏电复归按扭,警铃复归,说明是漏电保护动作应查明原因方可送电。查找时,可将跳闸站用变所带各分路拉开,然后送漏电动作跳闸开关,然后再逐路,一一送分路,当送某一分路时,电源开关再次跳闸并伴有警铃响,说明此
12、路漏电不能送,应退出运行,恢复其它分路正常运行,查找退出分路漏电原因。2.3.3 2#站用变电源屏装有过流保护如运行中站用变电源屏开关跳闸、警铃响、说明漏电保护动作,如警铃不响说明保险熔断失压开关跳闸,用电压切换把手检查站用变电压,找出哪一相保险熔断,检查保险时应分别检查站用变一次跌落保险、二次出口总保险或站用电源屏控制保险,查明原因后,更换同容量同型号保险恢复送电;切换电压指示正常,说明保险正常,应立即查明原因排除故障方可送电。1#站用变因保险熔断造成开关跳闸后,立即拉开该站用变电源屏二次隔离开关及二次所有负荷空气开关,更换同容量同型号保险试送一次,不成功应将该站用变停电后进行检查处理;试送
13、成功,将逐路送各分路开关(负荷),如恢复某一路时,保险又熔断,则应该将该分路停用,再送其它分路,检查该路的设备。待故障消除后,再送电,若试送不成功,停用1#站用变时,合上2#站用变电源屏2#刀闸,2 #站用变负荷屏各分路送出。2.3.7 站用变跳闸后,不论互投是否成功,都应检查充电机、主变温度、风冷电源切换及其它分路是否正常。2.4 低频低压减载装置动作2.4.1当系统周波降低时,值班人员应密切注意负荷电流变化,随时听候所属调度命令。2.4.2系统周波降至下达的规定定值时,如相应的低频低压减载装置拒动或停修时,可按调度命令手动拉开该轮应切除的线路断路器,并汇报调度。2.4.3低频低压减载装置动
14、作切除的线路断路器,值班人员不得自行强送。当系统周波恢复到规定值后,按调度指令恢复掉闸或拉闸线路送电。3、设备事故处理预案3.1变压器异常时的事故处理预案3.1.1主变紧急停用规定主变压器有下列情况之一时,应紧急停用。(1)变压器声响明显增大,很不正常,内部有爆裂声;(2)本体或套管严重漏油或喷油,使油面下降到低于油位计的指示限度;(3)套管有严重的破损和放电现象;(4)有载调压开关操作、限位及指示装置失灵,或其切断机构油室内部有放电声;(5)变压器任何一侧负荷超过规定倍数和规定时间或在正常负载和冷却条件下,变压器温度不正常并不断上升,使顶层油温超过95;(6)强油循环变压器冷却系统故障不能及
15、时排除,不能保证按制造厂规定投入足够的冷却器且负荷较大;或切除全部冷却器后运行超过1小时;(7)变压器冒烟着火;或有载开关冒烟着火;(8)发生危及变压器安全的故障,而变压器的有关保护装置拒动时;(9)其它危及变压器或人身安全的情况。3.1.2变压器过负荷(1)将变压器过负荷数值汇报调度;(2)投入所有冷却器;(3)加强巡视设备,重点监视变压器温度及负荷变化情况;(4)对主变回路进行测温防止发生过热现象;(5)根据实际情况要求调度降低负荷。3.1.3主变保护动作3.1.3.1 1#主变重瓦斯保护动作的现象及处理:现象:主控室警铃喇叭响,241、141、341断路器绿灯闪光,电流表计指示落零,同时
16、微机模拟屏告警,并逐个显示241、141、341断路器位置不对应。中央信号屏信号未复归光字牌亮,1#主变重瓦斯保护出口信号继电器信号灯亮,2#主变负荷增大。处理:(1)记录时间,并将241、141、541断路器操作把手打至跳闸后位置,合上35kV母差保护非选择性P刀闸,记录光字信号,检查保护动作情况,及时汇报地调及有关领导。同时检查2#主变负荷,必要时要求地调减负荷。(2)检查1#主变的油枕、压力释放器、呼吸器是否喷油,油位有无明显下降或异常升高;(3)检查瓦斯继电器有无气体,若有气体取气分析是否可燃;(4)二次回路是否有人工作等。(5)若检查未发现任何故障现象,断路器跳闸时无故障电流冲击,确
17、认重瓦斯保护误动作,应汇报地调调度员。如果恢复1#主变送电,按照地调指令退出重瓦斯保护,在合241断路器前,投入1#主变110kV零序保护压板,合上1#主变110kV中性点接地刀闸,退出1#主变110kV间隙保护压板。1#主变充电正常后,合上141、541断路器,检查其应带起负荷,投入1#主变110kV间隙保护压板,拉开1#主变110kV侧中性点接地刀闸,退出1#主变110kV零序保护压板。恢复正常运行方式,汇报地调调度员,做好各种记录。(6)若经检查有明显故障迹象,并汇报中调、地调及车间技术员和主任,根据地调命令,按下列步骤处理:拉开5411、5413、1411、141南、2411、241东
18、隔离开关,退出1#主变风冷、有载调压装置电源,将1#主变转为检修状态。3.1.3.2 1#主变有载调压装置瓦斯保护动作的现象及处理:参照上一条。3.1.3.3 2#主变差动保护动作的现象及处理:现象:主控室警铃喇叭响,202、102、302断路器绿灯闪光,电流表计指示落零,同时微机模拟屏告警,并逐个显示202、102、302断路器位置不对应。中央信号屏故障录波器动作、信号未复归光字牌亮,2#主变差动保护出口信号继电器信号灯亮,1#主变负荷增大。处理:(1)记录时间,并将202、102、302断路器操作把手打至跳闸后位置,合上35kV母差保护非选择性P刀闸,并投入1#主变110kV零序保护压板,
19、合上1#主变110kV中性点接地刀闸,退出1#主变110kV间隙保护压板,记录光字信号,检查保护动作情况,及时汇报地调调度员及变电工区生技办主任。同时检查1#主变负荷,必要时要求地调减负荷。(2)检查2#主变三侧套管、202、102、302断路器差动范围内有无明显故障;(3)检查2#主变的油枕、压力释放器、呼吸器是否喷油,油位有无明显下降或异常升高,温度是否正常;检查瓦斯继电器有无气体,若有气体取气分析是否可燃; (4)检查差动继电器和二次回路有无异常,二次回路是否有人工作等;(5)检查主变近区有无明显短路故障;(6)若检查无任何故障现象,断路器跳闸时无故障电流冲击,且确认差动保护误动作,应汇
20、报地调。如果恢复2#主变送电,按照地调指令退出差动保护,向2#主变充电,正常后,合上102、302断路器后,检查其应带起负荷,拉开35kV母差保护非选择性P刀闸,投入1#主变间隙保护压板,拉开1#主变220kV、110kV侧中性点接地刀闸,再退出1#主变零序保护压板。恢复正常运行方式,汇报地调调度员及车间技术员和主任,做好各种记录。(7)若经检查有明显故障迹象,并汇报中调、地调调度员及车间技术员和主任,根据地调指令,按下列步骤处理:拉开302-0、3022、102-1、102-东、202-1、202-南隔离开关,退出2#主变风冷、有载调压装置电源,将2#主变转换为检修状态。3.1.3.4主变轻
21、瓦斯动作后检查处理:主变压器轻瓦斯动作后检查以下项目:(1)主变油位是否正常;(2)瓦斯继电器内有无气体;(3)二次回路有无异常;(4)主变有无异音;(5)主变是否为大修后投运;(6)主变是否运行中带电加油或滤油工作;(7)变压器风冷系统是否有严重的渗漏油现象。 如果瓦斯继电器内有气体并经点燃试验为不可燃气体时,应排尽瓦斯继电器内气体,轻瓦斯又动作,应记录两次动作的间隔时间,若间隔越来越长,说明空气逐渐排出;若为可燃气体,应立即汇报调度调度员及车间技术员和主任,按调度指令执行,并在运行记录簿上详细记录。取气时的注意事项:(1)取气时,应与带电部位保持足够的安全距离,防止人身触电;(2)取气时要
22、分清取气部位,严禁触动重瓦斯保护探针,防止重瓦斯保护误动。主变轻瓦斯动作的处理: a.记录时间并报告调度及变电站技术管理人员; b.检查主变油枕油位是否正常,如缺油造成, 报变电站技术管理人员要求加油; c.检查瓦斯继电器,若瓦斯继电器内有气体,应用专用取气装置收集气体,并按下列情况判断故障性质;气 体 性 质故 障 原 因A.黄色不易燃木质故障B.淡灰色强烈臭味可燃纸或纸板故障C.灰色和黑色易燃油故障无色无味不可燃空气 d.若发现A、B、C项气体性质,立即报告调度将主变停运,并通知变电站技术管理人员对变压器进行内部检查; e.如发现气体为空气, 则可认为是主变检修或加油后的残余气,应加强监视
23、但要做好下次动作时间记录;f.若取气时无气体,应通知工区来人检查二次回路;g.将检查情况详细记录并报告调度及技术员和主任。3.1.4主变冷却系统全停及温度异常处理3.1.4.1主变风冷装置全停后,控制室警铃响,“冷却器全停”光字信号亮,应注意监视主变负荷及油温上升情况并做记录,立即汇报调度员及变电工区生技办主任,检查站用电系统是否正常、主变风冷控制箱内电源接触器是否运行正常,接触器线圈是否带电,检查接触器内部触点有无烧断情况,接触器是否由于交流电压太低不能启动。根据检查结果进行相应处理,如站内不能处理,应迅速汇报调度员及变电工区生技办主任,由专业人员进行处理。并做好申请转移负荷准备工作。当
24、冷却器两个电源全部停止供电切除全部冷却器时,变压器允许在额定负载下运行20分钟,若上层油温尚未达到75时,允许上升到75,但最长运行时间不得超过1小时。3.1.4.2温度异常处理(1)检查变压器的负载和冷却介质的温度,并与正常情况下在同一负载和冷却介质时的温度核对;(2)核对温度侧量装置;(3)检查变压器冷却装置的通风状况;(4)若温度升高的原因是由于冷却系统的故障,且在运行中无法修理者应将变压器停运修理。若不能立即停运修理则值班人员应汇报所属调度调整变压器的负载至允许运行温度下的相应容量。(5)在正常负载和冷却条件下,变压器温度不正常(比正常条件下高出10)且经检查证明温度指示正确,应汇报所
25、用调度,如继续上升则认为变压器巳发生内部故障,应立即将变压器停运。3.1.5主变有载调压机构故障(1)按启动按钮电机不启动:a、电源保险熔断,应更换。b、空气开关跳开(失压指示灯亮)应合上。c、按钮接触不良。d、终点限位开关或电气限位开关未复归等。如以上故障运行人员无法处理,应汇报车间技术员或车间主任。(2)不能进行电动调压时,立即断开有载调压机构电源,进行手动操作,并监听分接开关内部有无切换声音,若指示器不动,又听不见切换声音,可判定为传动部分发生故障应停止操作,立即汇报车间技术员或车间主任,尽快处理。3.1.6主变严重漏油及油位异常3.1.6.1主变严重漏油处理主变严重漏油时,若油位迅速下
26、降,应立即汇报调度,将主变退出运行。3.1.6.2主变油位异常处理(1)当发现变压器的油面较当时油温所应有的油位显著降低时,应查明原因。补油时应退出重瓦斯保护,禁止从变压器下部注油;(2)变压器油位因环境温度过高,可能高出油位指示极限,经查明不是假油位所致时,则应退出重瓦斯保护再进行放油,使油位降至与当时油温相对应的高度,以免溢油。3.1.7主变各连接部位严重发热(1)三侧套管某侧发生严重发热:负荷较大引起,可与调度联系降低该侧负荷;接触不良引起,可与调度联系转移负荷,将主变停电处理;(2)三侧隔离开关某侧发生严重发热:负荷较大引起,可与调度联系降低该侧负荷;接触不良引起,如母线侧可与调度联系
27、用倒母线(或旁带)的方法,将过热隔离开关退出;主变侧可与调度联系用旁带的方法,将过热隔离开关退出;不能旁带时,可与调度联系降低该侧负荷;等待停电处理。(3)主变各连接部位发生过热时,必须加强监视,并汇报调度减负荷,严防过热烧坏设备,引起事故,必要时将变压器停电处理。3.1.8主变声音异常(内部、外部)(1)变压器声响明显增大,很不正常,内部有爆裂声;立即申请将主变退出运行;(2)主变套管严重的破损和放电引起,立即申请将主变退出运行;(3)主变某侧套管CT二次开路引起,立即将主变该侧断路器拉开,申请将主变退出运行处理;(4)接触不良引起,可与调度联系转移负荷,将主变停电处理;(5)套管脏污严重,
28、电晕异常,汇报车间技术员或车间主任,停电清扫。(6)若某一冷却器声音异常应停运该组冷却器,汇报车间技术员或车间主任。3.1.10主变假油位及储油柜溢油主变储油柜溢油时,应检查环境温度、负荷、冷却器运行情况,判断溢油原因,如由于油位高,应汇报调度并适当放油,如判断假油位,应汇报调度调度员及车间技术员或车间主任,由专人进行处理。3.1.11并列运行两台主变其中一台掉闸3.2开关类设备异常时的事故处理预案 断路器是电力系统操作控制的主要设备,其控制回路与直流、保护、自动装置、断路器操动、中央信号等相互联系,实现对一次设备的控制、保护、监视等功能。因此弄清断路器的控制回路结构是运行人员完成正常操作、事
29、故处理的基础。(1)断路器“偷跳”故障断路器“偷跳”即断路器误跳闸,是指一次系统中未发生故障,因人为因素或保护装置、操动机构异常等导致的断路器误跳闸。(2)断路器“偷跳”的原因:人为误动、误碰有关二次元件,误碰设备的某些部位等。在保护或二次回路上工作,防误安全措施不完善、不可靠导致断路器误跳闸。操动机构自动脱扣或机构故障导致断路器误跳闸。直流两点或多点接地、二次回路元件损坏、短路等造成断路器误跳闸。继电保护装置误动或保护出口继电器触点误接能、短路等造成误跳闸。(3)断路器“偷跳”的处理:若人为误动造成断路器非全相运行,可立即合上该断路器,如三相跳闸则应投入同期装置,实现同期合闸,若无同期装置,
30、确认无非同期并列的可能时,方可合闸,若属二次回路上有人工作造成,应立即停止二次回路上工作恢复送电。若属操动机构自动脱扣,应检查保护是否动作确认属操动机构误动,运行人员应立即恢复其运行并做好记录,待有机会停电后再检查处理。若属二次回路故障引起误跳,应汇报调度将负荷倒换或用旁路断路器代替运行。若属保护装置误动,并确认保护动作不正常应隔离故障断路器停电检修。3.2.1断路器机构异常:3.2.1.1 SF6断路器在运行中,发出气压降低禁止操作的光字信号时,断路器红灯熄灭,控制回路断线光字牌亮,这时应检查空气压力表指示是否下降至闭锁值以下,若是应立即启动空压机打压,如因漏气或空压机回路故障一时不能打压时
31、汇报调度采用旁代的方法将该断路器退出运行。SF6断路器空压机故障处理:(1)不启动;a、检查空压机电源(硅整流器)是否失电,交直流保险是否完好。b、检查端子箱内的直流保险。c、检查空压机的过流继电器(49M)是否动作。d、检查空压机电源断路器8A是否在合闸位置。(2)空泵启动而不建压:a、管路是否漏气。b、转动皮带太松。c、空泵进口堵塞和太脏。如经上述检查找不出故障时,应汇报车间技术员或车间主任,由专业人员处理。3.2.1.2弹簧机构不储能值班员应迅速去现场检查储能电机是否有故障,若保险松动或熔断,应及时处理,若电机有故障,应向调度申请停电。3.2.3断路器、隔离开关发生支柱绝缘子断裂事故3
32、2.3.1 断路器、隔离开关支柱绝缘子断裂后,应用断路器将其隔离,严禁带电采用隔离开关隔离;3.2.3.2 断路器、隔离开关支柱绝缘子断裂后,应立即汇报调度调度员及车间技术员或车间主任,按调度指令恢复无故障设备的运行。3.2.4 运行中的油断路器严重缺油油断路器严重漏油,油位看不见油位,按下列方法处理:(1)取下该断路器的操作保险;(2)用旁路断路器与该断路器合环后,再用缺油断路器切断环流,然后停电处理;3.2.5运行中的断路器拒分拒合3.2.5.1 110kVSF6断路器不能远方操作时的检查与处理:(1)检查方法:a、检查SF6气体和空气压力是否正常,同时还应检查63AL和63GL继电器是
33、否动作。b、检查直流电源电压是否太低,断路器控制保险是否正常。c、检查断路器辅助接点是否三相全部切换,47T继电器是否动作。d、检查43LR把手是否在远控位置(REMOTE)e、检查R3和R5及跳合闸线圈是否断线等。(2)处理方法a、如经上述检查发现故障应立即消除。如查不出故障或无法消除时,应立即把断路器停下来汇报技术员和车间主任。3.2.5.2 SF6断路器不能远方操作时的检查与处理(1)检查SF6气体和空气压力是否正常;(2)检查直流电源电压是否太低,断路器控制保险是否正常;(3)检查断路器辅助接点是否切换正常;(4)检查弹簧机构是否储能。若运行人员无法消除时,应汇报调度及变电工区生技办,
34、等专业人员处理。3.2.6运行中SF6断路器出现的各类异常信号(1)运行中发空气高压报警、空压机超过运转光字牌时,应检查空气压力表是否增高,如不是,说明空压机运转超时,立即断开空压机电源开关,再给上,检查继电器切换是否正常。(2)SF6断路器在运行中,发出空气压力降低,闭锁重合闸光字牌时,应检查空气压力表是否降到报警值,若是应立即起动空压机打压,若同时断路器红灯熄灭时,检查空气压力表是否降到闭锁值,如因漏气或空压电机回路故障,一时不能打压,先将断路器主体空压机构截门关闭,迅速把断路器退出运行。(3)在夏季气温过高时,如空压机压力超过报警值时,发空气高压报警、空压机超时运转光字牌,检查空气压力表
35、是否是报警值,如是手动打开储压筒下部放气阀门把压力放至1.5MPa。(4)SF6断路器在运行中,发出SF6压力降低光字牌时,SF6压力表是否降到报警值,如达到报警值,应将断路器旁带;如同时断路器红灯熄灭时,检查SF6压力表已降到闭锁值,应将断路器旁带,用等电位法将断路器退出运行;或将断路器串带,将断路器退出运行。3.2.7运行中真空断路器灭弧室内有持续放电声或有异常变色3.2.8运行操作中隔离开关不能正常分、合闸(1)操作三相隔离开关时,不应用力过猛,发现机构卡涩时,不准强行操作,应汇报调度调度及车间技术员或车间主任,等待来人处理。(2)拉合隔离开关发现火花大时,应停止操作,已拉开的不许接地,
36、已合上的不许再拉开,应验明是否有电,如断路器一相未拉开,已拉开的隔离开关不许立即接地,必须将另一侧隔离开关拉开后,方可接地。对于已合上的隔离开关,应用相应的断路器断开。(3)若隔离开关合不到位、三相不同期时,应拉开重合,如果无法合到位,应拉开该隔离开关,员汇报调度调度员及车间技术员或车间主任。3.2.9断路器、隔离开关等设备连接部位严重发热出现断路器、隔离开关等设备连接部位严重发热时,应立即汇报调度,按以下方法处理:(1)若为发热部位为断路器采用旁带的方法进行隔离,等候处理;(2)若为母线侧隔离开关,采用倒母线和旁带的方法将其隔离,等候处理;(3)若为线路侧隔离开关,采用旁带的方法将其隔离,等
37、候处理;若无法隔离,应将该线路停电,不能停电时,应汇报调度,降低负荷,加强监视。3.2.10 SF6设备发生严重漏气故障SF6设备发生严重漏气时,应戴正压型呼吸器,由上风头接近设备。SF6断路器发生严重漏气已经闭锁,同时断路器红灯熄灭时,检查SF6压力表已降到闭锁值,应将断路器旁带,用等电位法将断路器退出运行;或将断路器串带,用母联将断路器退出运行。SF6断路器发生严重漏气未闭锁时,应将断路器旁带后,退出运行。3.3直流系统故障时的事故处理预案3.3.1 硅链开路 现象:该硅链所连控制母线电压落零,该段充电机发出音响信号,液晶屏显示控制母线欠压,该段母线所带各开关红灯或绿灯熄灭,并发“控制回路
38、断线”、“保护直流电源消失”、“保护装置异常”等光字牌。处理:(1)拉开该段控制母线所有分路开关,合上I、段直流母线母联开关,依次合上该段母线所有分路开关;(2)退出故障硅链所在的充电机和蓄电池组。(3)汇报地调调度员和车间技术员或车间主任。3.3.2电压异常 现象:任意一段控制母线电压过高或过低,超出规定范围时,该段充电机发出音响信号,充电机液晶显示屏幕提示控制母线电压数据。 处理:先检查该段充电机电压调整把手是为否自动方式,若在手动位置,应打在自动位置。如果自动调整装置故障后,可手动调整,方法为:将电压调整把手由自动位置按顺时针方向旋转,即可将控制母线电压由低到高进行调整,直至母线电压合格
39、3.3.3蓄电池故障,内部开路应取下该蓄电池总保险,将直流、并列运行;如不能并列时,应将该段直流母线的主合闸开关拉开,退出电磁机构断路器的重合闸。3.3.4全站直流失电后的处理现象:信号灯熄灭,数字仪表无显示;处理:a、汇报调度,检查直流母线故障情况,如发现故障点应将其隔离,然后恢复直流母线; b、如此时直流母线为并列运行,故障点在直流母线侧无法隔离,应将其解列,用另一段直流母线带所有负荷;C、如因蓄电池故障引起,应将故障蓄电池总保险取下,退出电磁机构断路器重合闸,合上I、段直流母线母联开关,退出该段充电机,再投入电磁机构断路器重合闸。3.3.5直流接地故障现象:直流联络屏液晶显示接地回路开
40、关编号(编号顺序为从1#直流屏空气开关开始,从上一排,由左到右进行编号),绝缘监测装置及该段充电机发出声、光报警信号。处理:根据液晶显示屏提示开关路数,对该开关所带负荷进行拉路寻找,并汇报调度。拉路时,如果对保护或其它设备的运行有影响时,应征得调度同意退出相关保护。3.4二次设备故障时的事故处理预案3.4.1运行中的保护及自动装置故障及异常的处理(1)微机保护装置异常处理:a、 “装置异常”光字牌明亮时,值班人员应立即检查微机保护装置异常原因,按复归按扭进行复归,如不能复归或信号无变化,应立即汇报所属调度和车间技术员或车间主任,并做好记录。b、当微机保护装置发告警信号时,应汇报所属调度退出跳闸
41、压板,并汇报车间技术员或车间主任。(2)母差保护装置异常与处理:a、运行中发出“1、II母电压断线”信号时,母差保护可继续运行,但值班人员应迅速查明原因,并处理。如站内不能处理,应汇报所属调度和车间主任。b、发出“交流电流回路断线”信号时,应将母差保护退出运行,汇报所属调度和车间主任,检查各电流互感器回路有无开路现象。c、发出“直流电压消失”时,值班人员应检查保护直流保险,如保险熔断,应更换同型号同容量保险试送一次,如保险再次熔断,则应退出母差保护,汇报所属调度和车间主任。3.4.2运行中指示仪表故障(1)电流表计指示异常,应检查电流回路是否开路,如回路开路,应联系调度停电进行处理。(2)功率
42、表指示异常,如为电流二次开路,应停电处理,如电压回路或表计问题,应汇报车间技术员或车间主任由专人进行处理。(3)运行中断路器红灯不亮,应检查控制回路保险是否熔断,灯泡是否损坏。如不能处理,应汇报所属调度和车间技术员或车间主任。按调度命令进行操作,由专人处理红灯不亮缺陷。3.4.3中央信号回路故障(1)中央信号屏白灯闪光,应检查3RD、4RD保险是否熔断。(2)中央信号屏白灯熄灭,除检查灯泡灯具外,应检查5RD、6RD保险是否熔断。(3)中央信号屏喇叭、警铃不响时,应检查保险是否熔断,更换同型号保险,如不能处理时,应汇报调度和车间技术员或车间主任,由专人进行处理。3.4.4全站通讯中断(1)系统
43、正常运行时,变电站和地调与省调的通讯联系中断时,运行值班人员应积极采取措施与地调、省调取得联系,并通知相应的通讯值班人员尽快处理。(2)与地调、省调失去通讯联系的变电站,应尽可能保持系统的电气结线方式不变,并按原来给定的电压曲线运行,且按相关规程的调压和事故处理的有关规定处理。(3)值班调度员正在发布调度指令、调度指令虽已重复调度指令但未经值班调度员同意执行操作前,通讯突然中断,受令人不得执行该调度操作指令。调度指令发布后,经省调值班调度员同意执行时,通讯突然中断,该调度操作指令可全部执行完毕。(4)凡能与省调取得通讯联系的变电站,均有责任转达值班调度员发布的调度指令和联系事项及有关变电站的回
44、复调度指令(转达调度指令和回复调度指令时,要求做好记录、复诵和使用录音)。(5)系统发生事故或异常时,变电站和调度通讯联系中断时,值班运行人员可根据现场事故处理规程和本规程的有关规定进行必要的和慎重的分析处理,但要严防非同期合闸,并采取一切可能的办法与调度恢复通讯联系。凡与调度中断通讯联系,按规程规定自行处理的事故或异常的变电站,应在通讯恢复后向值班调度员详细汇报情况。3.5防误闭锁装置故障(1)闭锁装置显示器显示“E06”并发出音响,则表示模拟盘交流电源保险熔断,应检查更换;(2)闭锁装置显示器显示“E08”,则表示总解锁开关在“解锁”位置,应将“总解锁”开关置投入位置;(3)闭锁装置显示器
45、显示“E09”,则表示模拟盘直流电源小保险熔断,应检查更换;(4)闭锁装置不能模拟应迅速汇报调度和技术员,由专人进行处理,在此期间如进行操作,必须经工区同意,使用解锁钥匙,站长(技术员)进行把关,重要操作应经总工批准。3.6变电站事故预案3.6.1全站失电的处理(1)无论何种原因导致的失电(包括严重情况),值班人员应迅速断开X01、X02开关,以防突然来电,同时迅速向上级领导和总变调度汇报。(2)值班人员迅速确认电机等转动设备的开关全部在断开位置。(3)值班人员汇报调度,根据调度指令执行其他操作。3.6.2 35、10KV开关柜故障的处理 当10KV开关柜出现爆裂、爆响等严重故障且有蔓延趋势时
46、值班人员迅速停用相关母线,迅速向上级领导和总变调度汇报。必要时断开上级开关。3.7爆炸事故设备发生爆炸,应断开相应设备一、二次电源,将无故障设备恢复运行,不得接触爆炸设备,由专人检查设备爆炸原因。3.7.1变压器爆炸当运行中的变压器发生爆炸事故时,正常情况下保护动作跳开变压器三侧断路器,如保护未动作,运行人员应立即拉开三侧的断路器及隔离开关,将该变压器停电,在停电过程中运行人员不得靠近爆炸变压器,将变压器隔离后运行人员应汇报调度及车间技术员或车间主任,做好相关记录,并密切监视另一台主变的负荷情况,防止过负荷。3.7.2断路器爆炸当运行中断路器发生爆炸时,运行人员不得靠近爆炸断路器,正常情况下母差保护动作或主变后备保护动作将爆炸断路器所在母线切除,如保护未动作,运行人员应立即汇报调度,申请拉开母联断路器,将两断母线解列,母线解列后拉开爆炸断路器所在母线上的主变断路器及各线路断路器,然后拉开母联断路器两侧隔离开关,将爆炸断路器隔
